Петли гаражные: выбор материала и размера, виды и пошаговая инструкция по установке

Виды петель и свойства, которыми они должны обладать

Для того чтобы ворота прослужили долгие годы, были надежны и обеспечивали достойный уровень защиты, петли, на которых они держатся, должны обладать следующими свойствами:

без усилий поворачиваться в обе стороны;
работать бесшумно;
не двигаться произвольно;
быть устойчивыми перед орудиями взломщиков.

Все эти факторы зависят не только от качества изделия и производителя, но и от соблюдения максимально допустимой нагрузки. Превышать ее нельзя, иначе петли быстро придут в негодность. Если створки ворот имеют большую массу, то количество петель увеличивают с четырех до шести штук.

Самыми популярными на сегодняшний день являются распашные ворота. Петли для их крепления бывают разными по форме, количеству секций и способу фиксации. Самой надежной и часто используемой является сварка.

Петли для распашных ворот бывают следующих видов:

1. В форме цилиндра, оснащенные опорным подшипником. Они предназначены для ворот небольшого веса. Предельная нагрузка на них равняется 400 кг. Внутри корпуса петли скрывается коронка опорного подшипника. Крепятся они только сваркой.

2. В форме цилиндра с усилением. Петли для ворот усиленные также имеют опорный подшипник, но в отличие от предыдущего варианта, у них есть специальные пластины, служащие для распределения нагрузки между створками и стойками, на которых они висят. Допустимая нагрузка на такие петли возрастает до 600 кг. Крепятся они не только сваркой, как в предыдущем варианте, но и при помощи винтов.

3. Петли сквозные используют тогда, когда невозможно крепление ни сваркой, ни винтовым соединением. Для фиксации такой петли стойка просверливается насквозь, а ее соединение со створкой происходит при помощи гаек. Сквозные петли не рассчитаны на большой вес. Максимум, который они способны выдержать – 200 кг.

4. Трехсекционные накладные петли. Они предназначены для тяжелых и больших створок. Установив такие петли, владелец ворот может быть уверен, что они не провиснут, не начнут скрипеть и будут скользить очень плавно. Помимо этого трехсекционные петельные конструкции обладают повышенной устойчивостью к попыткам взлома.

5. Жиковины или кованые петли для ворот. Такие петли использовались еще в древности русскими мастерами. Они не только работают по своему прямому назначению, но и служат своеобразным украшением, придают особый колорит. Больше всего подходят такие петли для деревянных ворот, особенно если и ограда, и дом, и все дворовые постройки тоже выполнены из дерева в старорусском стиле.

6. Петля-стрела для ворот. Это шарнирные или полушарнирные петли из стали, предназначенные для толстых и тяжелых ворот, дверей и калиток. Они бывают:

обычные;
фигурные;
съемные.

Более всего подходят такие петли для гаражных ворот, отличающихся крупным размером и большим весом. Петли-стрелы отличает:

простая конструкция и удобство при установке;
повышенная надежность и прочность;
высокое качество.

7. Регулируемые петли для ворот. Такие петли дают возможность изменять положение створок ворот по высоте. Их используют тогда, когда ввиду каких-либо обстоятельств опорные стойки в будущем могут сместиться. Нагрузка, которую выдерживают регулируемые петли – не более 200 кг.

Материалы изготовления фурнитуры

При изготовлении мебельных петель используются различные металлы, но главным условием, предъявляемым к производителям, является их способность держать форму и не деформироваться, надежность и устойчивость к длительной эксплуатации. При выборе шарниров необходимо учитывать не только функциональные особенности, но и качество материала.

Наибольшую популярность имеют шарниры, изготовленные из стали или латуни. Они отличаются долгим сроком работы, их практически невозможно сломать или вывести из строя, используя по назначению. Кроме того, подобные изделия не подвергаются коррозии и деформации.

Мебельные петли из стали

Установка петель

Крепежные элементы для ворот/калитки могут устанавливаться при помощи:

сварки;
винтового соединения;
гаек, саморезов.

Подготовка инструментария

Для приваривания петель понадобится:

сварочный аппарат;
защитные очки;
электроды;
рулетка, уровень, молоток;
металлическая щетка;
шлифмашинка с дисками для работы по металлу;
подкладки для монтажа полотен (брусья, кирпичи).

Правила безопасности при работе

Прежде чем установить петли на калитку путем приваривания, необходимо ознакомиться с техникой безопасности:

проводить сварку только исправным оборудованием;
использовать защитные средства (очки, одежду, обувь);
подключать аппарат к заземленному источнику питания соответствующей мощности;
убрать из рабочей зоны все легковоспламеняющиеся предметы.

Подготовительный этап

До установки крепежных элементов на калитку и ворота выполняют ряд подготовительных работ. Зоны, к которым будут крепиться навесы, предварительно очищают от покрытия, ржавчины, обезжиривают.

Входную конструкцию выставляют в проеме:

Полотна распашных ворот закрывают на засов и дополнительно укрепляют общей перекладиной. Затем конструкцию располагают в проеме, подложив ее кирпичами или монтажными брусками. При этом соблюдают желаемый зазор между нижней линией ворот и наземным покрытием. Это облегчит открывание секций в зимнюю пору, при их незначительном провисании. Ровность установки проверяют уровнем. Также оставляют зазоры между полотнами и столбами, в которых будут закреплены петли.
При помощи рулетки производят разметку — определяют места крепления навесов.
Распашную систему убирают с подкладок и располагают горизонтально для приваривания петель.

Руководство по монтажу петель

Чтобы входная конструкция была функциональной, прочной, безопасной, прослужила как можно дольше — необходимо знать, как правильно приварить петли на ворота.

При использовании навесных крепежей их можно усилить при помощи платика. Он представляет собой металлическую пластину, которая крепится к навесу. Большинство шарнирных комплектов продаются уже с ними, но при отсутствии данных элементов, их можно изготовить самостоятельно.

Платики приваривают к верхней и нижней частям цилиндрического механизма так, чтобы после установки ворот они располагались с противоположных сторон. Стыковка может производиться по торцу пластины или по краю ее стороны. Сначала производят капельную приварку элементов, а после проверки их параллельности, делают цельный шов.

Верхние части навесов прикладывают к намеченным местам на секциях ворот и производят фиксацию каждого крепежного элемента путем приварки одного из платиков к секции.

Следующий шаг в руководстве о том, как приварить петли на врата, калитку — крепление конструкции к опорам. Для этого все секции снова выставляют в проемах, проверяя их ровность по уровню. При этом стороны с приваренными навесами плотно прижимают к ближайшим столбам. Нижнюю часть каждой петли вставляют в цилиндр, а свободный платик приваривают к столбу точечным швом. Аналогично должны привариваться и остальные навесы.

После проверки ровности конструкции, ее пробного открывания/закрывания точечные швы заменяют цельными. Еще раз проверяют ворота и калитку, чтобы исключить возможные деформации. После этого все швы, места соединений зачищают металлической щеткой, шлифуют, обезжиривают, грунтуют, а затем покрывают краской. На штырь навеса наносят смазку, которая обеспечит плавность, бесшумность работы механизма.

Важность правильной установки петель на воротах и калитке сложно переоценить. Ведь от качества работ зависит надежность конструкции, ее функциональность, внешний вид, долговечность

Выбор петель

При выборе петель следует учитывать такие параметры, как:

вид петли. Для ворот с разными техническим параметрами (массой, материалом изготовления и так далее) применяются различные виды фурнитуры. Правильный подбор может существенно отразится на работе ворот и долговечности фурнитуры;
размеры петель. Параметр определяется в зависимости от веса створок ворот.

Разновидности петель

На распашные ворота могут быть установлены следующие виды петель:

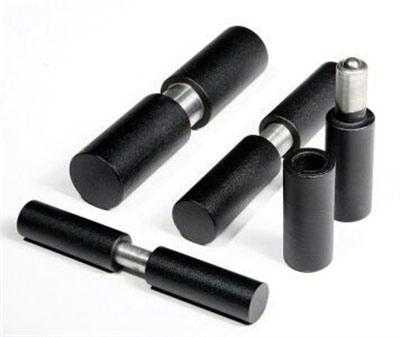

цилиндрические петли. Работа фурнитуры основана на вращении подшипника, расположенного в металлическом корпусе. Петли цилиндрические можно установить на ворота, изготовленные из разных материалов, в том числе и ворота из профнастила, но нагрузка на одну петлю не должна составлять более 400 кг;

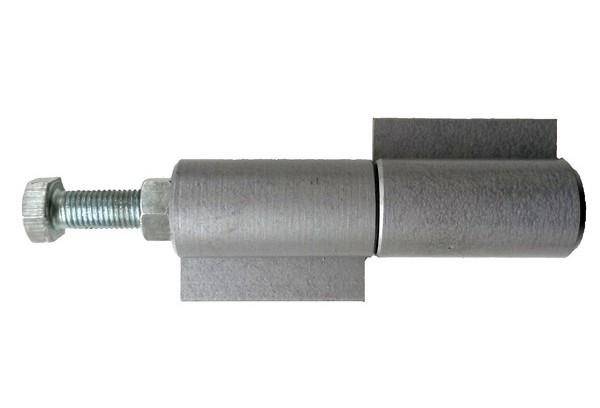

Цилиндрическая петля с опорным подшипником

цилиндрические усиленные петли. В отличие от предыдущего вида могут быть установлены на массивные металлические ворота, так как максимальная нагрузка увеличена до 600 кг. Усиление достигнуто путем добавления пластин, при помощи которых производится фиксация устройства. Усиленные петли оптимально подходят для гаражных ворот и ворот, отделяющих промышленные территории, так как отличаются и высоким уровнем надежности;

Петля с опорными планками для фиксации

шарнирные петли. Являются наиболее распространенным видом и преимущественно устанавливаются на ворота дачных и загородных владений. Принцип работы основан на вращении металлического шарика. К достоинствам данного вида можно отнести простоту конструкции фурнитуры, что обуславливает длительность ее использования и невысокую стоимость;

Петля для распашных ворот с опорным шариком

сквозные или навесные петли. Отличительной особенностью такого вида является возможность выполнения монтажных работ без сварки. Однако минимальная нагрузка на петлю (не более 200 кг) значительно снижает возможности ее использования;

Навесные петли на распашные ворота

Навесные петли могут изготавливаться методами штамповки и ковки. Кованые изделия отличаются более эстетичным видом и высокой стоимостью.

трехсекционные петли. Еще один вид фурнитуры, для монтажа которого не требуется сварочный аппарат. Изделия такого вида устойчивы к перепадам температуры, атмосферным осадкам и иным негативным факторам. Кроме этого ворота распашные на петлях данного вида плавно и бесшумно открываются и закрываются.

Бесшумная фурнитура для ворот

Все петли для распашных ворот можно также разделить на регулируемые и нерегулируемые. Регулируемые позволяют устранить некоторые огрехи монтажных работ и небольшое провисание, но стоимость такой фурнитуры значительно выше.

Усиленная цилиндрическая петля с возможностью регулировки

Подбор размеров петли

Каждая петля рассчитана производителем на определенные параметры, которые должны быть указаны в технической документации к элементу фурнитуры ворот.

При определении размеров, например, шарнирной петли, рекомендуется руководствоваться следующими правилами:

для ворот, изготовленных из легких материалов, таких как профнастил, подойдут петли диаметром 25 мм. При этом достаточно 1 шарикоподшипника;
для ворот средней массы, например, изготовленных из стали толщиной до 2 – 3 мм, необходимо использовать петли диаметра 35 мм и более. При этом количество шариков существенного значения не имеет;
для массивных конструкций приобретаются петли более 35 мм и с 2 – 3 шарикоподшипниками.

При выборе размеров фурнитуры рекомендуется воспользоваться помощью продавцов-консультантов, обладающих большей информацией, чем обычный пользователь.

Последовательность изготовления

На практике есть 3 основных способа, как правильно сварить гаражные ворота:

До окончания постройки гаража отдельно подготавливают раму створок в виде цельного изделия. После этого их перевозят на стройплощадку и монтируют в проем. Затем металлическая рама обкладывается строительным материалом.
В готовом гараже изготавливают створки по габаритам проема, устанавливают раму и крепят полотна.
По уже изготовленному проему сваривают все части конструкции поэтапно прямо на месте.

Перед обработкой

В этом случае не нужна высокая точность предварительных расчетов и замеров, не потребуется до миллиметра выдерживать диагонали конструкции и не нужно перевозить массивные металлические изделия.

При правильном выполнении работы сварное изделие будет надежно стоять и работать без поломок в течение длительного времени.

Необходимо правильно сварить каркас

Инструкция по установке петель на гаражные ворота

Рассмотрим установку на примере самой распространенной цилиндрической петли на шарикоподшипнике. Сначала надо приварить ушки к петлям, на которые и будем крепить их к полотну и коробу ворот:

вырезаем болгаркой металлические пластины ушки по размеру петель, которые усилят жесткость крепления;
две крепежные пластины кладем горизонтально, зазор между ними 2 – 3 мм;
по центру между пластинами укладываем петлю;
крепим с двух сторон петлю к пластинам сваркой;
аналогично готовим и все остальные петли ворот;
теперь надо выставить строго по уровню ворота и закрепить их подпорками.

Очень важно при установке выставлять петли строго по уровню, поэтому лучший вариант лазерный уровень, а не обычный водяной

прикладываем петли и отмечаем места крепления на полотне и на каркасе ворот;
начинаем приваривать петли с нижней петли, сразу шов не свариваем, а лишь прихватываем, чтобы была возможность выставить по уровню;
порядок точечной сварки на прихватке – верх, низ, центр;
вначале крепеж привариваем к полотну, а потом к коробу ворот;
еще раз выставляем ворота и проверяем на свободное открытие и закрытие.

Если все нормально, то можно окончательно приварить петли горизонтальным и вертикальным сплошным швом. Вертикальный шов – движение всегда снизу вверх.

Петли с опорным подшипником

Вес створок ворот, к которым крепят гаражные петли с подшипником, может колебаться в пределах 150-400 кг, максимальная нагрузка на изделие не должна превышать данных значений.

Ворота при этом являются довольно массивными. Одновременно с подходящими петлями приобретают и детали крепежа, позволяющие производить крепление створок из металла. Фурнитура должна иметь особую прочность, ее диаметр составляет 12 — 50 мм.

Если к гаражным воротам приварены износоустойчивые петли, для изготовления которых использовалась высоколегированная сталь, то перекоса гаражных ворот не случится. Петли с подшипником укрепляются электродуговой сваркой.

с закрытым упорным подшипником;
каплевидные с закрытым опорным подшипником;
с шариком.

Каплевидную форму могут иметь только петли с подшипником, представляющие базовую фурнитуру из группы петель цилиндрической формы, данная деталь показана на фото.

Гаражная фурнитура такого типа отличается двумя неоспоримыми преимуществами:

Равномерным сварочным швом.
Удобством в процессе установки.

Эти достоинства достигаются за счет того, что изделию присуща особая форма. Устанавливать петли с опорным подшипником можно на различные виды конструкций, включая:

Правила по эксплуатации

После установки необходимо знать несколько правил по уходу за петлями:

необходимо следить за появляющимися дефектами;
обслуживать через определенное время, указанное в инструкции (зачастую это 3 месяца);
нежелательно долго держать их в одном положении, так как шарниры при простое начинают ржаветь, что ведет к неприятным последствиям;
чтобы уменьшить нагрузку на крепления, можно установить опору под каждое полотно, тогда продлится срок эксплуатации;
периодически механизм необходимо прочищать от смазки и старого масла.

В случае появления коррозии необходимо демонтировать съемные элементы петли и очистить их с помощью мелкодисперсной наждачной бумаги от грязи и ржавчины. Пастой натереть поворачивающийся механизм, а после смазать солидолом. Во избежание примерзания лучше делать это, когда на улице тепло. Если пользоваться этими советами, то навесы для ворот прослужат достаточно долго.

Как приварить петли для распашных ворот?

Исходя из таких данных, как вес полотна, конструкции выбранных петель и прочего створки можно повесить как на две петли, так и на четыре.

Монтаж осуществляется такими способами:

Болты/саморезы. Используют для малых конструкций с небольшим весом.
Сваркой. Способ для массивных ворот и заборов.

Для людей, которые уже имеют опыт в установке петель (к примеру, на межкомнатных дверях), прикрепить петли саморезами будет несложно. Оба способами в целом похожи между собой. Петли модно прикрепить к опорному столбу или к передней области створок – тогда они станут как элемент декора конструкции и подойдут для любого материала.

Правильно привариваем

Петли с открытым расположением лучше приваривать напротив друг друга. Это следует сделать для устойчивости к взломам, так как при такой установке даже петли, поддетые снизу, все равно нельзя будет снять.

Вам понадобится:

Петли.
Монтажные пластинки.
Молоток.
Электродная болгарка.
Маска, перчатки для защиты рук и спец. одежда.

Пошаговая инструкция:

Возьмите конструкцию и расположите ее на гладкой поверхности. Наметьте места, где будут находиться петли для распашных ворот.
Смажьте петли солидолом.
Поставьте створку по отвесу вертикально.
При помощи точечной сварки прихватите обе части петли.
Проверьте осевое расположение петель.
Теперь прихватите верхнюю.
Проверьте качество сварки на наличие щелей, зазоров и качество прокатывания полотна.
Окончательно приварите оставшиеся сантиметры.
Зачистите приваренный участок болгаркой и покройте слоем краски.

Полезные советы для тех, кто приваривает петли:

Прямые петли при сварке лучше всего устанавливать горизонтально.
Перед началом возьмите подложку и положите ее под створку, а именно под нижнюю часть. Они должна быть по размерам ½ от петли. Верхнюю часть створки придерживайте рукой с поперечной грани.
Для равномерного распределения веса на петли приварите несколько лишних монтажных пластинок из металла.
Сделайте выпуск снаружи на 5 мм, если столбы округлой формы. Прямоугольные столбы нужно фиксировать на одинаковом уровне с поперечной опорной гранью.
Будет целесообразнее сваривать петли дважды малыми прихватами.
Чтобы выровнять петлю, приложите деревянный брусочек к петле. Так вы сможете все подровнять и только после этого приваривать.
Перед привариванием петель для распашных ворот внутри следует проверить, насколько плавно проходят створки. Если движения можно охарактеризовать, как рывки, сделайте снаружи еще пару прихватов.
Перед окончательным привариванием закройте створки и подложите подложку. Так полотно не будет провисать, и сварка будет выполнена правильно.
Сварочный шов должен быть снизу вверх.
Нельзя открывать ворота, пока не остынет сварочный шов.
Если вы хотите установить скрытые крепления, доверьте это дело профессионалу.

Формы

Современные разновидности петель производятся нескольких форм. Каждая форма имеет индивидуальные технические характеристики, преимущества и недостатки. При выборе подходящей формы следует учитывать совокупность параметров, собственные предпочтения и нагрузку, которую создает металлическая конструкция.

Цилиндрические

Петли цилиндрической формы с подшипником внутри корпуса подходят для стандартных моделей распашных конструкций, обладающих сравнительно небольшой массой. Предельная нагрузка на фиксатор с каждой стороны не должна быть выше 400 кг. В зависимости от класса приобретенной петли может изменяться максимальный удерживаемый вес.

Несмотря на свою нестандартную форму, цилиндрическая разновидность является одним из наиболее распространенных вариантов. Фиксаторы обладают высокой прочностью и крепятся на каркас сваркой. Перед привариванием основной части корпуса необходимо приварить ушки для более надежного удерживания.

Квадратные

От других форм-факторов квадратные петли отличаются увеличенной площадью соприкосновения поверхностей. За счет большой площади контакта фиксаторы легко привариваются к корпусу и выдерживают постоянную нагрузку массивных конструкций. Также фиксирующие элементы квадратной формы используют для фиксации различных поперечных элементов, калиток и других конструкций.

Шестигранные

Шестигранные элементы менее распространены по сравнению с другими формами. По аналогии с цилиндрическими фиксаторами они требуют предварительного приваривания металлических ушек, что обеспечивает дополнительное удобство при последующем монтаже. Шестигранные петли выбираются с учетом декоративности, суммарной массы и размеров створок распашных ворот. Стандартные шестигранные элементы способны выдерживать металлические конструкции весом около 400-500 кг.

Каплевидные

Каплевидная форма свойственна только петлям со встроенным подшипником. За исключением эстетичного внешнего вида, данную разновидность отличают дополнительные преимущества — равномерный сварочный шов и простота монтажа, которые достигаются благодаря особенной форме.

При установке на массивные распашные конструкции рекомендуется задействовать каплевидные петли с диаметром 30-32 мм и длиной около 250-300 мм. От длины петли напрямую зависит протяженность сварного шва, которым она приваривается к каркасу. Желательно, чтобы фиксаторы были оснащены пресс-масленками для смазки, чтобы ворота не издавали постороннего звука при открытии и закрытии.

Технология приваривания петель

Особенности монтажа на опоры с разным сечения

Столбы опорного типа, на которые будут навешены створки, могут быть квадратного, круглого или даже прямоугольного сечения. Существует разница между тем, как следует производить приваривание петель на ворота к столбам круглого типа или же к профильным опорным трубам.

Если профильная труба обладает ровными гранями без изгибов и искривлений, то справляться с задачей, как приварить петли на ворота к столбам квадратного типа, будет довольно просто. Их устанавливают на наружную опорную плоскость.
В случае, если идет речь про опору круглого сечения, требуется для начала решить, в какую именно сторону будут отворяться створки. Далее найдите самую выступающую линию (серединку столба относительно проема) и отступите о нее на пару мм наружу – в сторону открывания. Хватит и 0.5 см, чтобы створка или калитка ворот плавно, без дерганий «ходила» вокруг навесной оси. Так как приделывать петли на ворота к столбам круглого типа куда сложнее, нежели к квадратным, и тут требуется быть особенно аккуратными и внимательными, выдерживая один и тот же размер отступа для любых петель.

Теперь поговорим об установке.

Монтажные и сварочные работы

От нижнего и верхнего края нужно отступать приблизительно 0.15 метров. Далее створку с приваренными навесами установите в проем на подставки, которые будут обеспечивать требуемое расстояние от земли, и жестко зафиксируйте клещами, струбцинами и остальными механизмам. Проделывают это для того, чтобы она стояла аккурат по вертикали, а между ней и опорой остался зазор в 0.5 см. Для этого применяют лазерный уровень или отвес, а между элементами требуется вставлять проставки требуемой толщины. Остальные мастера отдают предпочтение для начала выставить калитку, а после приварить к ней петли, а еще к столбу. Больших отличий нет, и все делают так, как им удобнее.

Полезный совет! Установите ворота таким образом, чтобы створки идеально совпадали по уровню, достаточно трудно. Чтобы они не сдвигались в рабочем процессе, их можно временно связывать между собой, прихватив через перемычку посредством сварки.

Теперь поговорим о том, как следует приваривать навесы на ворота. Рабочая последовательность выглядит следующим образом:

Вокруг петель снизу и сверху оборачивают, а после скручивают проволоку с толщиной 1.5-2.5 мм для того, чтобы появился зазор между плоскостью сварки и ней. Можно также подкладывают спички или остальные подходящие по толщине предметы, но они будут выпадать, ломаться или смещаться, что крайне неудобно.
На опорах требуется разместить места приделывания навесов и прикладывают к ним длинный ровный брусок или профильную трубу. Закрепите ее по уровню, обеспечивая вертикальное положение.

Как это выглядит в действительности

…, посмотрите на видео:

Петельки с накрученной проволокой прижимают до бруска и столба и тоже зафиксируйте в вертикальном положении.

Петли требуется прихватить посредством сварки к опорам в паре-тройке точек. Точно также прихватите вторую (а именно на верхнюю) часть петель до каркаса или створочному полотну. Когда прихватки застынут, ворота следует проверить на открывание – они должны распахнуться на 180 градусов, не заедая и не перекашиваясь. Если все отлично, створки нужно снова закрывать, зафиксировать и приварить петли на чистовую швом сплошного типа, снизу вверх. Остывшие швы очистите молотком от окалины и отшлифуют посредством болгарки, чтобы придавать более красивый вид

Но такую работу требуется выполнить осторожно, чтобы не повредить стыки.. Не нужно открывать ворота, пока швы сварки в полной мере не остынут и не наберут прочность

Не нужно открывать ворота, пока швы сварки в полной мере не остынут и не наберут прочность

Не нужно открывать ворота, пока швы сварки в полной мере не остынут и не наберут прочность.
