Как самостоятельно сделать подъемные ворота в гараж?

Разновидности подъемных ворот

Ворота подъемно поворотные открываются при помощи поднятия. Они имеют несколько разновидностей, различающихся по способам их открывания. Они бывают поворотно или подъемно секционного вида. Секционные группы представляют собой монолитную конструкцию, имеющую открывающуюся нижнюю часть. Основная их часть во время открывания уходит внутрь строения, снаружи можно увидеть лишь небольшого размера козырек.

Подъемно-поворотные механизмы требуют немного больше свободного пространства, при этом, они отличаются значительно низшей стоимостью, нежели предыдущая разновидность.

Ворота подъемно-секционного типа

Секционные конструкции представляют собой ряд панелей, отдельно стоящих друг от друга. Каждая из них составляет около 50 см. Они могут быть изготовлены из стали, древесины, пластмассы. Панели соединяются между собой при помощи петлей шарнирного вида. Вся система оснащается муфтой, роликами, иными подвижными элементами. Все они изготавливаются их поливинилхлорида или стали.

Направляющие создаются из нержавеющего сырья. Внутреннюю часть полотна можно утеплять, используя пенополиуретан. Это позволит сохранять внутри тепло на протяжении длительного времени.

• безопасность функционирования;
• простота эксплуатации;
• максимальное удобство применения;
• высокие прочностные характеристики.

Среди недостатков, пользователи отмечают полное отсутствие механизмов защиты от взлома, а также незаконного проникновения. Сделать самостоятельно подобные ворота очень трудно. Единственным вариантом будет покупка заводской модели, последующий её самостоятельный монтаж.

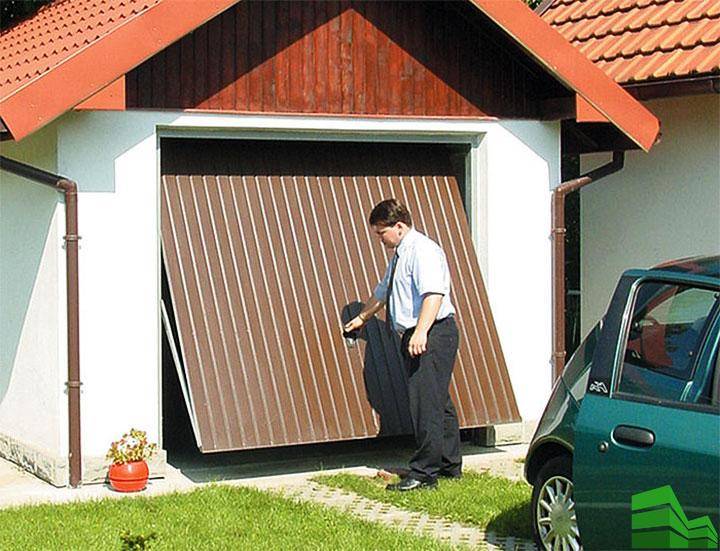

Ворота подъемно-поворотного типа

Подъёмные ворота, имеющие поворотный механизм, отличаются простотой сборки, возможностью самостоятельной установки. Когда такая конструкция открывается, происходит подъем целой створки. Движение происходит посредством шарнирно-рычажного устройства.

Эта въездная группа отличается высокими характеристиками прочности, позволяет надежно защищать собственное имущество от проникновения злоумышленников.

Некоторые владельцы предпочитают собирать этот механизм, без оснащения направляющими роликами. Это позволяет добиваться бесшумного движения полотна.

Процесс сборки прост, не требует особых навыков, а также больших финансовых вложений.

Выделяют две разновидности механизмов открывания:

• Устройство с противовесами: это приспособление состоит из троса, закрепленного к раме на нижней её части. Он проходит сквозь противовесы, крепящиеся на лебедке. Устройство используется, когда система отличается тяжестью.
• Шарнирно-рычажное: отличается простотой, очень популярен. Его надежность обеспечивает простоту передвижения, без блокировки устройства.

Виды гаражных ворот

Чтобы говорить о дальнейшей работе, рассмотрим основные типы гаражных ворот. Хочу заметить, что некоторые типы распространились совсем недавно:

1. Распашные ворота. Самый давний, по совместительству и надежный вид ворот. Он используется не обязательно для гаража. Такой вид ворот, если разбираться, можно увидеть даже в самых сложных эксплуатациях. Две створки, зафиксированные на рамочных петлях, это вся составляющая ворот. При правильной сборке, створки будут закрываться достаточно плотно, не образовывая прощелин промеж рамы. Механизм — простой, работа — надежная. Явным плюсом является то, что они обычно открываются наружу, внутри гаража не требуется места для работы, поэтому весь гараж остается свободным для хранения.
2. Откатные ворота. Вся конструкция состоит из одной створки, отъезжающей в одну из сторон, как правило параллельно стене фронтальной стороны. Также можно использовать откатные ворота с двумя створками, тогда конструкция будет расходиться в разные стороны.
3. Подъемно-поворотные ворота. Конструкция подразумевает собой створку, открывающуюся методом подъема ворот под покрытие потолка. Функционирует с помощью шарнирно-рыжачной схемы механизма. Сделать такую схему довольно не просто, необходимо обладать профессиональными знаниями в области инженерии. Самостоятельно можно попробовать установить такие ворота с готовой сборки. Главным преимуществом данного вида ворот большое количество сэкономленного места.
4. Роллетные ворота. Гаражные ворота с рольставнями являются одним из самых аккуратных решений для гаражных ворот. Однако самая редкая конструкция из уже нами изученных. Считается довольно ненадежной. Однако допустима для установки в тех местах, где охраняется объект. Выглядит такая система как несколько полос из алюминия, которые сворачиваются под потолок.
5. Круглые угловые ворота. Гаражные ворота такого типа были одной из первых разновидностей гаражных ворот на рынке. Дверные панели, часто состоящие из дерева, вставляются на ролики, подвешенные сверху, и направляются по каналам в направляющих в полу, чтобы следовать желаемому пути.

Более современные интерпретации этого типа ворот привели к использованию алюминиевых, стальных и деревянных панелей.

С меньшим упором на нижнюю ходовую часть и большим упором на верхнюю направляющую для универсальности на месте.

Большие размеры можно использовать с круглыми угловыми дверями, при этом не возникает проблем с провисанием больших ворот с рольставнями, подъемно-поворотными или секционными.

Вес распределяется равномерно, что означает, что возможна почти безграничная ширина.

Определяем лучшую конструкцию

Среди самых разнообразных подъёмных ворот можно выделить только две основные их разновидности, от которых отходят все прочие модификации данного вида конструкций. Выделяют такие две категории:

• Подъёмно-секционные – состоят из отдельно сложенных секций.
• Подъемно-поворотные – основное полотно цельно и состоит из едино жёсткой конструкции.

Чтобы получить более ясную картину, вы распишем для вас каждую из этих разновидностей и опишем их ключевые отличительные особенности, а даже плюсы и минусы каждой из конструкций.

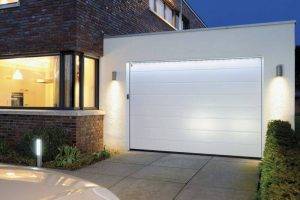

Подъёмные гаражные ворота из секций

Такая конструкция очень компактная и удобная. Благодаря тому, что полотно состоит из отдельных элементов, оно способно немного изгибаться под определённым углом, но в закрытом состоянии сохраняет неплохую жёсткой и высочайшую надёжность. В основе заложены пластины из толстого металла, калёной стали или алюминия.

Поверх них надёжно облачены в пластиковый чехол или толстый слой краски, которые защищают металл от коррозии, повреждений, придают большей жёсткости и делают его привлекательным и красиво оформленным.

Конструкция обладает такими плюсами:

• Высокая надёжность.
• Привлекательный внешний вид.
• Очень компактные и удобные в использовании.
• Легко монтируются.
• Очень просто управляются даже вручную.
• Легко совместить с любыми системами автоматизации работы.

Из недостатков:

• Сделать привлекательный внешний вид самостоятельно не получится, необходимо по-любому покупать готовые панели.
• При неправильном монтаже, могут возникать различные затруднения при взаимодействии.
• Довольно высокая цена готовых изделий и средств их автоматизации.

Виды подъемных ворот

Для входа в гараж принято сооружать автоматические конструкции следующих видов: секционные, роллетные, подъемно-поворотные или щитовые.

Секционные

Движение полотна обеспечивают пружинный механизм, тросы и барабаны. Предварительно сделанные чертежи конструкции дают возможность правильно рассчитать параметры панелей, которые двигаются благодаря роликам в нужном направлении. Ширина каждой ламели – около 0,5 метров. Детали соединяются при помощи петель.

Поворотные

Конструкция состоит из рамы, которая изготовлена из металлического материала, направляющих элементов, противовеса или пружинного функционала. Вертикальный подъем происходит за счет растянутых пружин во встроенном механизме, который можно сделать качественнее благодаря подключению электропривода. Движения осуществляются вследствие нажатия кнопки.

Ворота своими руками

Собственноручное изготовление и установка ворот позволит вам сэкономить существенную денежную сумму на покупке готовой системы и услугах сторонних монтажников.

Видео — Монтаж секционных ворот

Первый шаг. Выберите подходящий тип механизма открывания ворот.

Наибольшей популярностью пользуются шарнирно-рычажковые механизмы. Эта конструкция является долговечной и предельно простой. Однако его установка требует от монтажника повышенной точности на этапе размещения направляющих и установки уровня натяжения пружин. Направляющие должны быть установлены исключительно вертикально и параллельно.

Второй вариант – механизм, выполненный с применением противовесов. Трос крепится к уголкам опорной рамы в ее нижней части, проходит по блоку в направлении шкива, и уже на его (троса) конце находится некоторый противовес. Чем тяжелее и больше полотно, тем тяжелее должен быть используемый противовес. Отдавать предпочтение этому механизму рекомендуется исключительно в случае установки массивных и очень тяжелых подъемных ворот.

Видео — Подъёмные ворота вид изнутри

Второй шаг. Составьте проект ворот. Предварительно замерьте имеющийся проем и подготовьте эскиз (либо же выберите готовый вариант из открытых источников).

Третий шаг. Подготовьте приспособления для сборки ворот. Вам понадобится следующее:

• деревянные бруски высокой прочности;
• металлические штыри хорошего качества;
• уголки;
• кронштейны;
• жесткие пружины;
• металлические прутки;
• декоративные элементы.

Четвертый шаг. Соберите коробку будущих ворот из поперечного и пары вертикальных брусьев. Для соединения брусков используйте угольники, также подойдут пластины.

Пятый шаг. Заглубите нижнюю часть коробки в бетонную стяжку гаражного пола примерно на 20 мм и зафиксируйте изделие в проеме металлическими штырями.

Шестой шаг. Соберите раму и обшейте ее выбранным материалом.

Седьмой шаг. Изготовьте опору. В качестве исходного материала используйте уголок. Сделайте с помощью дрели в полке отверстие для фиксации к стойкам. Во второй полке подготовьте уже 3 отверстия под установку кронштейна. Для изготовления пружинной опоры воспользуйтесь швеллерным кронштейном.

Восьмой шаг. Подготовьте пластину из полосы стали. Соедините кронштейн и подходящую по параметрам пружину с помощью стальной пластины. Крайние витки закрепленной пружины выгните подобно зацепам. Снизу подсоедините контроллер натяжения, выполненный из металлического прутка.

Девятый шаг. Сделайте нижний шарнирный угол. Вам нужно просверлить в уголке отверстие порядка 8,5 мм в диаметре и приварите изделие к опорной раме конструкции, отступив при этом от нижней грани до центра подготовленного отверстия. Промежуток позволит вам разместить подъемный рычаг в нужном месте шарнира.

Десятый шаг. Прикрепите пластину к торцу подъемного рычага. Для надежной фиксации элементов используйте сварку.

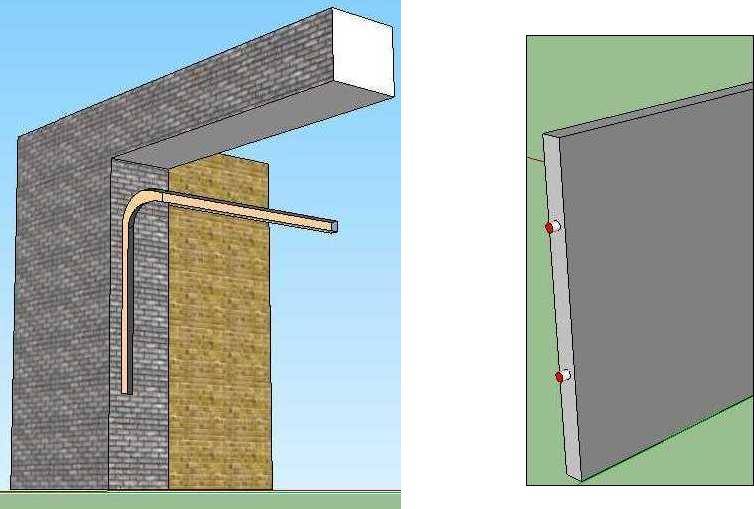

Одиннадцатый шаг. Изготовьте рельсы для движения полотна ворот. В качестве исходного материала используйте пару уголков. Составьте их и сварите по одному краю. Расстояние между внутренними вершинами стальных уголков должно равняться 50 мм.

Двенадцатый шаг. Прикрепите готовую рельсу к ранее подготовленной пластине. Для крепления используйте сварку. При этом оставьте 8-сантиметровый отступ между осью направляющей детали и ребром поперечного изделия внизу. Ко второму концу рельсы прикрепите с помощью сварки кусок швеллера, при этом отступив порядка 15 см. Затем прикрутите швеллер к потолочному брусу болтом.

Видео — Направляющие для подъемных гаражных ворот, часть 2

https://www.youtube.com/watch?v=JjQMFMlJtw0

Тринадцатый шаг. Вмонтируйте в полотно несколько полупрозрачных вставок. Это необязательный пункт. Полупрозрачные вставки используйте при необходимости улучшения естественного освещения внутри гаража.

Видео — Колеса для подъемных ворот, часть 4

https://www.youtube.com/watch?v=RO8RB-WGPpU

Четырнадцатый шаг. Наклейте уплотняющую окантовку из резины. Также не помешает наклеить компенсирующие накладки. В комплексе эти элементы повысят устойчивость самодельных подъемных ворот.

Пятнадцатый шаг. Зафиксируйте полотно в коробке.

Таким образом, в самостоятельной сборке подъемных гаражных ворот нет сверхсложных задач, но к выполнению данной работы нужно подходить с максимальной ответственностью и знанием дела. Следуйте инструкции, делайте все максимально точно, и ворота вашего гаража станут его надежной и долговечной защитой.

Удачной работы!

Типы по способу управления

Мы уже сказали ранее, что воротами можно управлять двумя способами: механическим и автоматическим. Каждый из них рассмотрим детально и разберемся в их нюансах.

Механический способ

Представляет собой ручное управление. Рабочий механизм монтируется с наружной стороны помещения. В случае стандартного оборудования предусмотрено наличие двух клавиш. С их помощью владельцы открывают и закрывают ворота. Чтобы загнать транспортное средство, придется выйти из него, чтобы открыть гараж.

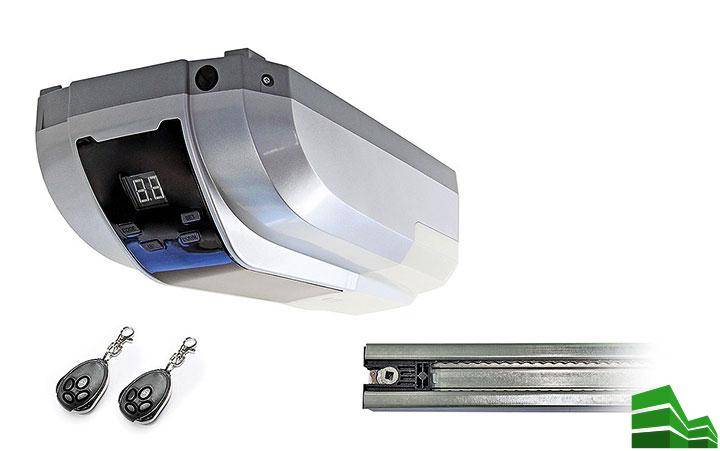

Автоматический

Электрический ток – это то, без чего владелец гаража не сможет воспользоваться и подключить автоматический механизм.

Из особенностей электрического привода можно выделить блокировочную систему. Она срабатывает после закрывания гаража. После этого открыть ворота вручную ни с одной, ни с другой стороны не получится.

Чтобы снять блокировку, необходимо получить сигнальное оповещение с коммуникатора или нажать клавишу на гаражной панели. Но, есть небольшой нюанс – при отсутствии электричества сделать это не получится.

Решить проблему с электрическим сбоем можно следующими способами:

• Использовать вспомогательный электрический источник питания. В этом может помочь наличие дополнительного запасного аккумулятора. Только это не спасет в такой ситуации зимой, в сильный мороз. Оптимальным вариантом решения проблемы будет установка генератора;
• Ручной механизм снятия блокировки. Он не входит в комплектацию устройства, поэтому его придется заказывать и оплачивать отдельно;
• Сочетать два вышеописанных способа. Это поможет достичь максимального эффекта работы от ворот и безотказного функционирования даже при отсутствии электричества.

Автоматический механизм фиксируется двумя способами:

• На потолочной поверхности. Чаще всего этот метод применяют при оборудовании полотен небольшого размера. Обычно такие ворота устанавливают для гаражей под один транспорт. Механизм монтируют в 1-2 метрах от дверного проема. Рычагом закрепляют трос в верхней части полотна. Трос натягивает с помощью рычажной системы створку, приводя ее в движение;
• Оборудование навального привода. Конструкция используется для крупногабаритных ворот. Механизм крепят вблизи торсионного вала. Чтобы работа не давала сбоев, необходимо установить цепной механизм. Двигатель заставляет двигаться вал, поэтому ворота начинают открываться или закрываться.

Как уже говорилось выше, работа контролируется двумя устройствами. Владелец сам может выбирать то, что ему удобнее: коммуникатор или смартфон.

Радиус действия не превышает 10 метров, поэтому управлять воротами можно прямо из машины. Для надежной защиты от злоумышленников, закодируйте радиосигнал. Все это касается управления посредством коммуникатора. Брелки пользуются спросом и востребованностью.

Если используется смартфон, то на него следует установить приложение. Оно работает только при подключенном интернете в режиме онлайн. Оно помогает удаленно следить за работой воротного сооружения. Приложение имеет некоторую схожесть с программами, которые используются для оборудования видеонаблюдения.

Подготовка к изготовлению ворот своими руками

Предварительный этап включает в себя выбор конструкции, разработку собственной схемы или изучение имеющейся документации и выбор готового чертежа. Это позволит определить потребность в материалах, а также подготовить необходимое оборудование и инструменты.

Выбор проектного решения и разработка чертежа по имеющимся размерам

Определяясь с конструктивным исполнением подъёмного ограждения, используйте проверенное техническое решение — рычажный механизм с шарнирным креплением.

Можно самостоятельно разработать эскиз будущей конструкции.

Типовой эскиз поможет выполнить привязку конструкции к размерам вашего гаража

Если навыки проектирования отсутствуют, целесообразно использовать готовую документацию.

По готовому чертежу вам будет проще изготовить необходимые детали ворот

Изучив документацию, следует проставить на ней фактические размеры гаража. Это позволит определить потребность в материалах.

Советы по выбору материалов

При выборе материалов обратите внимание на их прочность и пожаробезопасность. Базовый комплект, позволяющий самостоятельно изготовить подъёмныую конструкцию с рычажным механизмом, включает:

Базовый комплект, позволяющий самостоятельно изготовить подъёмныую конструкцию с рычажным механизмом, включает:

• металлическую трубу прямоугольного сечения размером 6х12 см с толщиной стенки 3–4 мм, необходимую для изготовления рамы;

• деревянные брусья сечением 8х12 см, из которых можно сделать коробку, если у вас нет стальной прямоугольной трубы;

• металлические штыри и кронштейны, необходимые для крепления рамы ворот к проёму;
• комплект стальных швеллеров №8 или 10, а также уголков 4х4 см, используемых для складных шарнирных элементов и направляющих планок;

• стальную трубу квадратного сечения со стороной 4 см для сборки каркаса ворот;

• компенсационные пружины из проволоки диаметром 3 см для приводного механизма;
• резиновый уплотнитель, позволяющий компенсировать зазоры по периметру конструкции;
• стальные листы толщиной 3 мм, дощатые щиты или сэндвич-панели, необходимые для зашивки полотна ворот;

• комплект оборудования для сборки электрического привода, если запланировано оснащение автоматикой;

• пластиковые панели или декоративные отделочные материалы, позволяющие выполнить облицовку с внешней стороны;
• утеплитель — минеральную вату, пенопласт или пенополистирол.

Все материалы следует предварительно разрезать на заготовки, соответствующие требованиям проектной документации.

Необходимые инструменты

В процессе работы понадобятся следующие инструменты и электрическое оборудование:

• рулетка длиной 5 метров, строительный уровень;
• комплект гаечных ключей и набор различных отвёрток;
• электрическая дрель в комплекте со свёрлами;
• болгарка с отрезным кругом диаметром 180 мм;
• аппарат для электрической сварки.

Стандартный комплект электрического оборудования и слесарных инструментов позволит самостоятельно осуществить изготовление подъёмных ворот.

Этап подготовительной работы

Сначала осуществляется подготовка дверного проема для установки рамы. В частности, нужно подогнать его размеры: выровнять откосы, убрать неровности, залатать все дыры. Если будут небольшие зазоры между рамой и проемом, то они устранимы на этапе финишной отделки.

Также нужно определиться с материалами, которые будут использованы для формирования полотна ворот:

• сделать это можно из подручных материалов, например, старой доски;
• может быть использован цельный лист металла. Такой вариант является наиболее используемым;
• можно использовать новую доску.

При использовании досок следует учитывать, что все же придется обшивать полотно оцинкованной сталью. При выборе материала нужно учитывать, что получившееся полотно будет находиться большую часть времени на улице.

Поэтому оно должно иметь красивый вид и быть практичным. Под практичностью тут понимается устойчивость к неблагоприятным внешним факторам: дождю, жаре, ветру и т.д.
__________________________________________________________________________________________________________Пример конструкции подъемно-поворотных ворот.
1 — элементы обрамления стенового проема; 2 — направляющие профили; 3 — устройства безопасности ворот; 4 — поворотно-уравновешивающая система; 5 — запирающие устройства; 6 — полотно ворот; 7 — уплотнитель.
__________________________________________________________________________________________________________
Если проем планируется формировать в только строящемся гараже, то полы в нем следует заливать только после установки гаражных ворот. Если полы уже готовы, то необходимо при установке делать запас от пола в пару сантиметров, чтобы полотно ворот закрывалось без проблем.

В процессе монтажа вам понадобятся следующие инструменты:

1. Болгарка или ножовка по металлу.
2. Сварочный аппарат.
3. Длинная линейка или рулетка.
4. Стальной профиль.
5. Уголок или труба.
6. Строительный уровень большой длины.

Небольшое отступление

Иногда может потребоваться уплотнение стыков подъёмных ворот. Для этих целей используется специальная эластичная пена, внутри которой образуется минимум пузырьков. Она наносится на угол получившегося косяка, а край самих створок проклеивается скотчем, после чего ворота закрываются. После высыхания пены излишки нужно будет удалить.

Готовый шов после удаления излишков  ФОТО: atvarmor.ru

Для подобной работы подойдёт не всякая монтажная пена. На примере ниже можно увидеть 2 варианта этого материала. Левый для уплотнения использовать не стоит – очень быстро рассыплется. А вот правый баллон как раз и является подходящим.

Правый баллон с эластичной пеной именно тот, который требуется для уплотнения  ФОТО: atvarmor.ru

После высыхания пены нужно лишь толкнуть створки и, открыв их, удалить скотч.

Вот такой шов получается после уплотнения  ФОТО: atvarmor.ru

Распашные ворота

Это – самый недорогой и простой по конструкции тип. Две или одна створки распахиваются для открытия гаража. Для изготовления нужна профильная труба или другой стальной профиль, уголки для фиксации стальные и металлический лист для полотна ворот.

Порядок работы:

1. Вымеряйте проем очень точно.
2. Найдите большую ровную поверхность подходящего размера (с помощью уровня проверьте ее горизонтальное расположение). Разложите готовые уголки для будущей рамы.
3. Измерьте диагонали. Они должны быть равны. Из профиля и сварочных уголков сварите обрешетку для ворот. Нужно два комплекта рамы, которые затем свариваются между собой
4. Два полотна (для распашных ворот) вырезается из металлического листа 3 мм толщиной. Одна из створок (правая) должна быть на 2 — 3 см шире левой. Это делается, чтобы створки накладывались одна на другую. Затем листы привариваются к каркасу. Часто предусматриваются ребра жесткости по диагонали или поперек.
5. Силовые петли – важная часть распашных ворот. Верхняя часть петли должна быть приварена к металлическому полотну, а нижняя – к раме гаража. Сварочное крепление следует усилить металлической полоской в 10 мм. Для укрепления связи внутри используйте вкладки из арматуры.
6. Изнутри приварите засов. Он по-прежнему отлично помогает от воров. Можно становить засов из вертикальных штырей, входящих в землю и верхнюю часть дверного проема.
7. Пред установкой все элементы ворот загрунтуйте и покрасьте.

Выбор

Разнообразие гаражных конструкций затрудняет выбор. Хозяин автомобиля прежде всего озабочен безопасностью своего транспорта. Только потом он учитывает остальные характеристики, такие, как удобство в эксплуатации, цена, габариты конструкции.

Таблица сравнения основных характеристик гаражных ворот.

Сравнение характеристик

Руководствуясь показателями в таблице, можно сказать, что выбор – только за покупателем. Все зависит от стоимости и надежности. Например, распашные и секционные модели хорошо ставить в домашнем гараже, но они не подойдут для гаражных кооперативов, так как имеют невысокую степень надежности.

Подъемно-поворотные ворота для гаража подойдут для любого строения, но их главный недостаток – высокая стоимость. Из-за невысокой цены для частного гаража подойдут распашные ворота. При необходимости их можно утеплить, автоматизировать и усилить дополнительным листом металла. К тому же несложно сварить ворота для гаража в домашних условиях.

В процессе установки

P/S от автора блога.

После того, как ворота установили, наверно, час их с брелка открывали и закрывали с мыслю «до чего дошел прогресс!» Реально это очень удобно. Подъезжаешь, наживаешь кнопку и заезжаешь сразу в гараж. И никаких лишних движений. Как я их установил, время покажет конечно, но надеюсь, все в порядке будет, да и плюс постоянно проверяли все плоскости уровнем. На все про все у меня ушел день, при условии, что работать начал в 8 и где-то к 12 приятель, который помогал, подъехал. Денег на установке приятную сумму получилось сэкономить. Ворота нам обошлись в 58 тысяч. Местные фирмы «под ключ» просили в среднем 70 тысяч рублей. Ну а дальше – зима покажет, как установил и как именно Дорхановские ворота в эксплуатации. Но по отзывам знакомых, у всех нормально они себя зарекомендовали. Так что, надеюсь, и нам будут верой и правдой служить. Для тех же, кто решит подобный подвиг повторить, вот статья, как проем подготовить и мерки снять

Надеюсь пост кому то поможет и что то подскажет. Спасибо за ваши отметки “Палец вверх”. Если темой самостоятельного строительства интересуетесь- добро пожаловать в подписчики канала . И удачи в стройках.
