Подъемные ворота для гаража — особенности, чертежи, порядок изготовления, полезные советы

Стандартные размеры и стоимость

Стоимость конструкций подъемного типа суммируется из множества факторов:

• материал полотна;
• качество механизма поднятия створки;
• отсутствие автоматики.

Когда необходимо определить цену подъемных изделий, можно смело утверждать, что она напрямую влияет на долговечность конструкции. Ворота из дешевых материалов довольно скоро потребуют ремонта, поэтому о лишней экономии не может быть речи.

Немаловажной особенностью таких конструкций является толщина полотна. Она составляет 1-45 мм, в зависимости от материала изготовления

При использовании популярных сэндвич-панелей толщина полотна составляет 20 мм – в случае с холодными моделями

При использовании популярных сэндвич-панелей толщина полотна составляет 20 мм – в случае с холодными моделями.

Стандартные ворота, отличающиеся средним качеством, можно приобрести за 16 тыс. рублей. Дорогие конструкции, продающиеся в полной комплектации, продаются за 50 тыс. рублей. Поскольку гаражные ворота будут использоваться ежедневно, их следует сделать удобными для открытия и закрытия. Поэтому цена ворот при покупке не является решающим фактором.

Для создания качественных и долговечных ворот следует правильно определиться с размерами полотна. Они же сказываются и на стоимости конструкции. К примеру, стандартный автомобиль имеет ширину от 1,8 до 2 м. Габариты ворот для гаража должны превышать этот показатель, чтобы машина могла свободно проехать, не зацепив проем зеркалами заднего вида. С каждой стороны добавляют по полметра. В результате расчета получается ширина проема около трех метров.

Высота конструкции рассчитывается по тому же принципу. Средним является показатель от 2,1 до 2,5 м. Эти размеры для гаражных ворот являются стандартными.

Совет! При наличии небольшой машины не следует рассчитывать габариты проема, исходя из ее размеров. Лучше приобрести стандартную конструкцию. Это позволит заменить автомобиль со временем. При установке небольших ворот полный демонтаж системы обойдется довольно дорого.

Стандартные размеры конструкций подъемного типа зависят от фирмы-изготовителя. Разные модели отличаются своими особенностями, поэтому необходимо заранее соотнести размеры проема и створки.

К примеру, белорусский производитель Alutech предоставляет возможность приобрести модели с минимальной притолокой в 45-51 см. У большинства других компаний эта характеристика не выше 31 см. Немаловажную роль играет механизм, используемый для открытия конструкции. Он может быть представлен торсионом или пружиной растяжения. У каждого производителя имеется собственный шаг изменения размеров полотна.

Поскольку сегодня многие производители берутся за любые индивидуальные заказы, важно точно определить габариты будущей конструкции, поскольку за каждые 10 см можно сократить бюджет до 5 тыс. рублей

Лучше познакомиться с особенностями продукции заранее, связавшись с представителем магазина

Можно пригласить специалиста для проведения необходимых замеров

Лучше познакомиться с особенностями продукции заранее, связавшись с представителем магазина. Можно пригласить специалиста для проведения необходимых замеров.

Распашные ворота своими руками

Рассмотрим построение ворот самостоятельно, на примере самой простой и надежной конструкции распашных ворот.

Для начала работы необходимо закупить нужные для конструкции расходные материалы, подготовить (или также докупить) инструменты. Имея материалы и технику можем приступать к работе.

Необходимые материалы для распашных ворот: профили, листы металла, стальные уголки.

Проектирование системы ворот гаража

Далее рассмотрим самый важный этап в постройке ворот – их проектирование

Важно измерять все детали постройки, проверять их уровнем

Проектирование объемов створ ворот, вместе с их особенностями необходимо подготовить заранее. Это поможет учесть все желания владельца будущих ворот и даст определенность в дальнейших действиях.

Набросок эскиза будет простой частью всей работы, для этого необходим обычный лист бумаги. На нем размеряются все основные элементы, а также места соединения петель и расположение замка.

Высота и ширина гаража, как уже было сказано должна быть на определенное расстояние отходить от размеров автомобиля. Чем больше – тем лучше, удобнее.

Общий размер ворот будет варьироваться от 2 до 3 метров в высоту. Что касательно рамы – 5 метров.

Ширина ворот обычно не превышает 2.5 метра.

Работа с рамой ворот

Изготовлением рамы ворот лучше всего заниматься на моменте возведения стен сооружения гаража.

Такое решение поспособствует закреплению ворот в теле постройки, а также обнадежит и добавит прочности.

Возведение стен приостанавливают на этапе, когда фронтальная стена достигла полметра кладки, в это время рабочие занимаются монтажом рамы ворот, а только затем продолжают работу со стеной:

• Для изготовления рамы пригодятся уголки из стали размерами 65 мм, полосы 2-3 сантиметра в ширину и 2-4 мм в толщину.
• Закреплять раму необходимо будет с помощью арматурного прута, работа производится в проеме самого сооружения рамы.
• В инструментах довольно простой набор любого строителя — рулетка, болгарка, уровень, сварка.

Изготовление каркаса

Поговорим о требованиях для изготовления створчатого каркаса. Габариты этого изделия должны быть меньше чем каркас самих ворот.

Если говорить о воротных створках, они изготавливаются из листового материала. Самым подходящим будет лист, от 2 мм толщиной.

Установка ворот

Первым делом происходит установка рамы ворот, внешняя и внутренняя:

Важно помнить, что устанавливать каркасную часть необходимо на этапе построения фронтальной стены гаража. Используя уровень и угольник, проверяйте ровное расположение каркаса.
Соединение обеих рам происходит с помощью металлических пластин

Их ширина примерно 40 мм. Привариваются же рамы с расстоянием 60 мм.
Верхняя часть каркаса требует приварки арматурной прутки (15-20 см). Это поспособствует надежной фиксации в проеме.
Далее выкладывается фронтальная стена здания, это делается способом вымуровавыния прутки в кладку.
Для конструкционной вершины понадобится балка перекрытия, металлическая или бетонная, на ваше усмотрение.
Последним этапом происходит накладывание створок на петли и проверка всей работы ворот. Важно, чтобы ничего не мешало им открываться и закрываться.

Установка замков, утепление

Для утепления вы можете использовать различное множество материала. Например пенопласт, минвату. Самым распространенным вариантом сейчас считается утепление пенополистеролом:

• Материал, который вы решили использовать, необходимо зафиксировать облицовкой, например таким материалом как вагонка.
• Далее раскладывается утеплитель внутрестворочно.
• Сверху рекомендуется набить фанеру.

Что касательно замков. Тут вы уже можете решить самостоятельно, какой сложности запорная система вам необходима.

Если брать самые популярные варианты, это такая система, в которой одна из створок закрывается внутри ворот, а другая снаружи самим замком.

В этой статье мы на примере рассмотрели основные требования в построении гаражных ворот, разобрались с типами ворот.

Начертили схему, помечая на ней самые важные детали. Изготовили каркас и раму ворот. Оснастили их замком и утеплили.

Придерживаясь советов и всех деталей данного текста, учитывая и перепроверяя размеры ваших изделий – отличные ворота, можно сказать, уже стоят у вашего гаража.

И они будут служить вам долгое время, защищая от злоумышленников.

Сам процесс постройки обычно занимает 2-3 дня. И то, это если вы хотите заморочиться с дизайном и сделать что-то уникальное. Удачи.

Покраска и фурнитура

По окончании работ изделие необходимо обработать любым обезжиривающим средством – растворителем или уайт-спиритом, приготовить к покраске. Все повреждения замазывают автомобильной шпатлевкой. Дают средству высохнуть.

Затем место заполнения средством необходимо зашкурить, чтобы выровнять общую поверхность. Далее используют антикоррозийную грунтовку по металлу. После ее высыхания конструкцию красят специальной молотковой краской. Она атмосферостойкая и защитит металл от воздействия осадков.

Петли перед монтажом

Также такая краска устойчива к механической порче. Желательно наносить средство несколько раз. После того как просохнет каждый из слоев, его необходимо обработать самым мелким наждаком. Так краска дольше продержится, и появится глянец.

Засов выступает в качестве дополнительной защиты гаража при использовании автоматизированных и механических замков. Хорошо ставить железные сдвижные засовы, которые повышают степень безопасности. Снаружи открыть такую защиту практически невозможно.

Чертеж с разрезом

Как собрать

Сборка подъемных ворот на гараж своими руками выполняется в следующем порядке:

• Изготовление рамы. Можно сварить конструкцию из металла или изготовить из бруса; металл будет надежнее. Готовую раму примеривают в проеме, чтобы исключить ошибку, проверяют положение уровнем, а затем закрепляют (например, анкерами).
• Если между проемом и рамой остались зазоры, их задувают строительной пеной. Нижнюю часть каркаса утапливают в пол на пару сантиметров, а сверху закрепляют горизонтальные направляющие.
• Установка роликов. Когда рама стоит на месте, к направляющим приваривают кронштейны для роликов, а затем устанавливают сами ролики. Чтобы механизм при движении не зацеплялся, верхнюю пару кронштейнов немного выдвигают вперед.
• Сборка полотна. Его изготавливают из сплошного металлического листа или готовят щит (каркас) и обшивают его металлом. Вид ворот будет эстетичнее, если обшить их пластиком подходящего цвета. Полезным дополнением в конструкции будет калитка или окно.

Узел крепления роликов к направляющим

• Готовое полотно закрепляют в полозьях и проверяют работоспособность ворот. Чтобы оно не соскочило с направляющих, нужны стопоры; эти небольшие детали значительно повысят безопасность эксплуатации подъемной системы.
• Чтобы обеспечить плавный ход полотна, приваривают пружины. Чтобы увеличить плавность, устанавливают систему противовесов с использованием лебедки и тросов.
• Монтаж дополнительных деталей. В их число входят ручки (которые полезно сделать и внутри, и снаружи), замки, щеколды.

Типы по способу управления

Управление может быть механическим или автоматическим.

Механический способ

Ручное управление. Механизм крепится к наружной стене гаража. В стандартных моделях имеет две кнопки, которые отвечают за открытие и закрытие. Чтобы поставить автомобиль в гараж, потребуется выходить из нее.

Автоматический

Основное условие подключения и полноценного функционирования ‒ наличие постоянного электрического тока.

Для снятия блокировки требуется получить сигнал с пульта или нажать кнопку на панеле в гараже. При сбоях с электричеством сделать этого не выйдет.

Можно решить эту проблему несколькими способами:

1. Установить дополнительный источник электроэнергии. То есть при необходимости подключать резервный аккумулятор. Но этот вариант не годится при низкой температуре. Надежнее будет использовать генератор.
2. Заказать в комплект к автоматике механизм ручной разблокировки. Не входит в стандартный набор комплектации. Придется оплачивать отдельно.
3. Скомбинировать два предыдущих способа. Так ворота будут работать максимально эффективно и безотказно независимо от наличия электричества.

При монтаже секционных створок можно закрепить автоматику двумя разными методами:

1. На потолке. Используется под полотна небольших размеров, в гаражах, рассчитанных на один легковой автомобиль. Фиксируется на потолке на расстоянии 1‒2 м от проема. Трос крепится вверху створки с помощью рычага, что создает тягу. С помощью этого троса дверь открывается.
2. Комплектация с навальным приводом приобретается под массивные большие ворота. Двигатель крепится с одной из сторон от торсионного вала. Для бесперебойной работы потребуется поставить надежный цепной механизм. Двигатель силовым воздействием будет приводить в движение вал, и ворота откроются или закроются.

Контроль выполняется с помощью двух устройств (на выбор): пульта или телефона.

С пульта, брелка

Радиус действия сигнала достигает 10 м от гаража, так что управлять можно прямо из автомобиля.

Чтобы радиосигнал не был перехвачен злоумышленниками, рекомендуют его кодировать.

С мобильного телефона

На телефон скачивается специальное приложение, которое работает онлайн. С его помощью получится дистанционно контролировать работу ворот. Похожие программы ставятся и для управления системой видеонаблюдения.

Преимущества, недостатки и сложность самостоятельного создания подъемно-поворотных ворот

К достоинствам таких конструкций можно отнести:

• Их сложно взломать.
• Открываются без необходимости прикладывать усилия.
• При правильной технологии создания отличаются долговечностью.
• Сохраняют внутреннюю площадь.
• Можно устанавливать в различных гаражных проемах.

Недостатки:

• Сложность выполнения работы.
• Механические составляющие конструкции могут быть перегружены.
• Высокая теплопроводность.

Невзирая на необходимость иметь базовые навыки обращения со сварочным аппаратом, а также некоторыми другими инструментами, изготовить поворотные подъемные ворота сможет своими руками почти каждый. В процессе работы нужно использовать правильные чертежи и выполнять работу в точности с указанными данными.

Последовательность проведения работы по создании подъемных гаражных ворот своими руками

Пример выполнения с чертежом

1. Сборка коробки. Она имеет вид П-образной конструкции, сооруженной из 3 брусьев, заглубленных в массу стяжки железобетонной конструкции пола. Углубленность должна быть не меньше 2 см. Для закрепления горизонтального бруса используют пластины или угольники.
2. Установка шарниров. Верхний кронштейн монтируют под потолком сооружения. Для предотвращения заклиниваний в процессе эксплуатации нужно убедиться, что после установки кронштейна его перемещение по створке полностью свободное.
3. Изготовление створки. Стальные уголки обрезаются до нужной длины и из них сваривают раму. Когда она готова и соответствие проему проверено, в раму устанавливаются элементы створки и закрепляются саморезами. Как правило, на этом этапе сразу проводится утепление. Дальше нужно установить резиновые уплотнители.
4. Монтаж рельсов. Так называется часть конструкции, в которую заводятся ролики шарниров. Месторасположение направляющих может быть выбрано в зависимости от особенностей определенного гаража: по бокам от верхнего кронштейна или прямо под потолком. После установки ролики должны перемещаться свободно и плавно.
5. Предварительный монтаж створки. Это необходимо для того, чтобы обозначить места фиксации механизма подъема в створке.
6. Укрепление шарнирного механизма к створке. Для начала нужно просто наживить шарниры и убедиться, что рычаги при движении подъемных ворот передвигаются свободно. Если это не так – проверяют их правильное расположение (они должны быть установлены параллельно друг к другу).
7. Монтаж противовесов или пружин. Их устанавливают на направляющий кронштейн. Пружины следует устанавливать справа и слева от створки. Они также должны располагаться параллельно. Пружины возвратного типа обязаны обеспечивать полное закрытие гаража. Если их характеристик для этого не хватает, то экспериментируют с массой противовесов.
8. Установка накладок из стали. Их крепят на торцах конструкции с помощью саморезов.
9. Оштукатуривание стыков. Для выполнения этого этапа своими руками можно использовать обычный цементный раствор.
10. 10. Монтаж замка.

Выполняя работу собственными руками нужно убедиться, что она выполняется в точном соответствии выбранному или созданному чертежу. К каждому процессу нужно отнестись со всей ответственностью – небольшая ошибка может стать причиной проблем с работой механизма. Если нет полной уверенности в правильности выполнения работы – лучше ознакомьтесь со специальной документацией или попросите совета у профессионала, который поможет сориентироваться в конкретном случае.

” alt=””>

Особенности изготовления

У каждого типа ворот есть свои особенности в конструкции. Прежде чем приступать к процессу изготовления, следует изучить схемы строения полотна и проработать план действий. Распашные ворота не относятся к числу исключений в данном вопросе. Сделать своими руками ворота распашного типа из профнастила под силу даже новичку, который ранее не работал с металлическими изделиями.

Чтобы изготовить изделия, вам потребуются навыки по работе с буром, сваркой, шуруповертом, строительной рулеткой и болгаркой. Конструкция изделий создана таким образом, что эксплуатация свободного пространства должна сопровождаться максимальной функциональностью. За надежность ворот отвечают блоки роликов, которые располагаются в нижней части профильной балки и двигаются за счет открытия или закрытия створок.

Есть несколько особенностей ворот такого типа, которые отличают их от других конструкций:

• при сборке полотна используются кнопочные угловые соединители, благодаря которым можно исключить провисание створок во время использования;
• крепежи материала скрываются, тем самым сохраняют декоративные свойства ворот. Также такое решение не допускает попадания посторонних предметов в пространство между профилем;
• крепление створок производится при помощи трехсекционных петель. Детали позволяют продлить срок службы конструкции.

Изучая чертежи стандартного полотна, изготовленного из профлиста, вы сможете заметить, что в качестве основы конструкции используется каркас из металлического профиля квадратной формы. В качестве альтернативы применяется толстостенная труба, диаметр которой составляет 30 мм.

Закрепить створки вы сможете при помощи электросварки или саморезов по металлу. Так как профлист легкий, для него будет достаточно двух крепких петель с диаметром в 20 мм. В роли несущей опоры могут выступать трубы из металла диаметром в 60-100 мм.

Крепление воротных створок осуществляется на основе забора, который присутствует на участке. Если вы планируете установку кирпичной изгороди, предусмотрите заранее монтаж закладных швов между кирпичами. К ним будут привариваться навесные опоры.

Оптимальная ширина въездных ворот на частной территории составляет 3 м. Данных габаритов достаточно для того, чтобы во двор смог заехать грузовой или легковой автомобиль. Высота ворот не должна превышать 2 метра.

В роли запорного механизма можно использовать штыри в форме буквы «Г». Они должны располагаться в нижней части створок. В землю вкапываются специальные фиксаторы, представляющие собой металлические трубки, диаметр которых превышает толщину стопорного механизма.

Чтобы новые ворота гармонично вписывались в общий интерьер участка, можно использовать профнастил для отделки каркасной части. Как правило, материал прикрепляют к каркасу полотна.

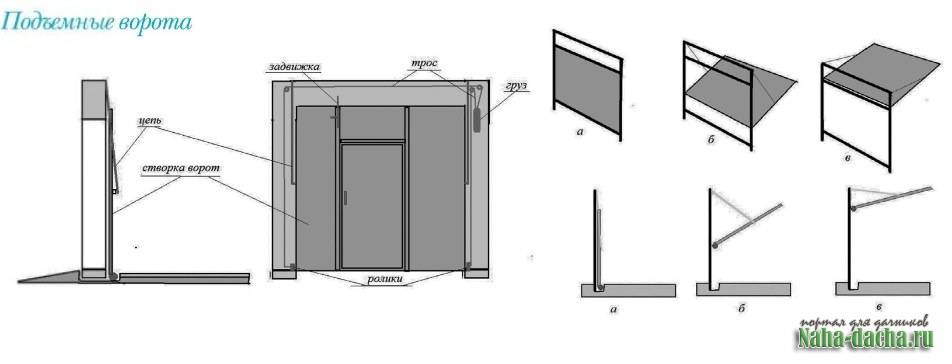

Подъемные ворота для установки в гараж существуют двух типов

1. Подъемно-секционные ворота имеют составное полотно, из некоторого количества панелей, примерно полметра высотой. Когда ворота открываются, такое полотно «затягивается» под потолок и потом обратно опускается вертикально вниз. Сами панели могут быть деревянные, пластмассовые или изготовлены из стали.

Внутренне пространство дверного полотна заполняется утеплителем пенополиуретаном, который обеспечивает эффективную теплоизоляцию ворот.

Тут вам доступен только одна возможность сэкономить: купить готовый к сборке комплект, а установку подъемно-секционных ворот выполнить уже самостоятельно.

2. Подъемно-поворотные ворота это такая конструкцией, в которой цельная створка поднимается при открывании под потолок. Движение створки обеспечивает шарнирно-рычажковый механизм. Такие ворота, благодаря своей высокой прочности, отлично защищают гараж от проникновения злоумышленников.

Еще одни важный плюс, это бесшумность работы при движении полотна, так как в конструкции не используются ролики и направляющие

Виды подъемных ворот

Для входа в гараж принято сооружать автоматические конструкции следующих видов: секционные, роллетные, подъемно-поворотные или щитовые.

Секционные

Движение полотна обеспечивают пружинный механизм, тросы и барабаны. Предварительно сделанные чертежи конструкции дают возможность правильно рассчитать параметры панелей, которые двигаются благодаря роликам в нужном направлении. Ширина каждой ламели – около 0,5 метров. Детали соединяются при помощи петель.

Поворотные

Конструкция состоит из рамы, которая изготовлена из металлического материала, направляющих элементов, противовеса или пружинного функционала. Вертикальный подъем происходит за счет растянутых пружин во встроенном механизме, который можно сделать качественнее благодаря подключению электропривода. Движения осуществляются вследствие нажатия кнопки.

Изготавливаем каркас для створок

Размер каркаса самодельных ворот должен быть немного меньше рамы, чтобы он свободно проходил внутрь проема при закрывании. Порядок изготовления:

• отрезается четыре куска выбранного профиля, его длина выбирается на сто-сто пятьдесят миллиметров короче, чем высота рамы; затем – еще столько же, на триста-триста пятьдесят миллиметров меньше ширины;
• сборка и сварка выполняются аналогично подобным работам с рамой.

Конструкция выйдет более жесткой, если добавить дополнительные горизонтальные распорки по центру каркаса. Сварные швы необходимо тщательно обработать болгаркой, чтобы обеспечить идеально ровную плоскость поверхности для плотного прилегания обшивки.

Как установить секционные ворота своими руками

Схема очень простая:

В самом начале работы нужно сделать разметку, чтобы установить места закрепления несущих элементов

Если размеры последних окажутся немного больше, нужно расширить проем.
Собрать рамочную конструкцию.
Далее, эта рама осторожно поднимается и устанавливается в подготовленный проем. Не нужно торопиться с прочным закреплением

Возможно, понадобится регулировка наклона рамы.
С помощью болтов нужно собрать и зафиксировать горизонтальные направляющие и прикрепить их к потолку.
​ Затем нужно собрать полотно. Монтаж начинается с нижней части. Все элементы панели обеспечиваются роликами.
Работа по сборке механизма по уравновешиванию полотна.
​ Установка ручек внизу панели для комфортного использования ворот.
Для защиты нужно закрыть механизм специальными кожухами.
Проверка качества установки. Если все сделано правильно, то полотно будет на уровне, до которого его приподняли. Оно не будет само падать или непроизвольно подниматься.

Если удалось убедиться в том, что работа своими руками сделана правильно, то есть большая вероятность на протяжении многих лет, а то и десятилетий, можно будет наслаждаться воротами, которые точно не потребуют ремонта. Желательно, конечно, учесть и отзывы специалистов, которые подтвердят надежность выполненных работ.

Изготовление рамы ворот

Получив размеры подъемных гаражных ворот, можно переходить к изготовлению рамы. Основное требование – жесткость конструкции и оптимальная прилегаемость конструкции к стене. При правильном изготовлении каркаса, не должно оставаться щелей, которые бы пришлось закрывать пеной. От качества основы будет зависеть прочность всей конструкции и качество ее работы.

В первую очередь, нужно подобрать уголки. Если планируется сделать полотно с помощью 25-го уголка, для рамы необходимо использовать 70-й, если для полотна выбрали 50-й, то для рамы нужен 100-й.

Затем нужно узнать размеры подъемных ворот с помощью нити. Измеряется диагональ и, если есть отклонения, аккуратно разровнять их с помощью болгарки. Поверхность для крепления должна быть идеально ровной.

Неподалеку от гаража нужно обустроить площадку для сварки. Ее площадь должна быть достаточной, чтобы разместить всю конструкцию. На участке расположить швеллеры таким образом, чтобы периметр был меньше периметра рамы сантиметров на двадцать. Плоскость можно проверить с помощью уровня.

Затем нужно отрезать уголки: два по ширине проема и столько же по длине стоек. Затем приложить и проверить, плотно ли прилегают. Затем надо их приварить. Полуавтомат рекомендуется использовать, только если уголки тонкие. Он хорошо приваривает стальную деталь, делая сварной шов глубиной 2 мм. Но если материал более прочный, подходит только сварка.

Уголки приложить друг к другу, слегка прихватить и приложить к проему. Если прилегают плотно, значит, можно продолжать работу. Незначительные изменения можно подправить молотком. Только после того, как получится добиться плотного прилегания, можно сваривать окончательно. Швы можно зачистить болгаркой или зачистным кругом.

Подобным образом делают вторую раму. Затем устанавливают их по сторонам дверного проема. Обе рамы соединяются друг с другом при помощи металлической шины, толщина которой не должна превышать 3 мм. В результате должна получиться жесткая конструкция.

Что вы думаете по этому поводу?

, нам важно Ваше мнение

Разновидности подъемных ворот

Ворота подъемно поворотные открываются при помощи поднятия. Они имеют несколько разновидностей, различающихся по способам их открывания. Они бывают поворотно или подъемно секционного вида. Секционные группы представляют собой монолитную конструкцию, имеющую открывающуюся нижнюю часть. Основная их часть во время открывания уходит внутрь строения, снаружи можно увидеть лишь небольшого размера козырек.

Подъемно-поворотные механизмы требуют немного больше свободного пространства, при этом, они отличаются значительно низшей стоимостью, нежели предыдущая разновидность.

Ворота подъемно-секционного типа

Секционные конструкции представляют собой ряд панелей, отдельно стоящих друг от друга. Каждая из них составляет около 50 см. Они могут быть изготовлены из стали, древесины, пластмассы. Панели соединяются между собой при помощи петлей шарнирного вида. Вся система оснащается муфтой, роликами, иными подвижными элементами. Все они изготавливаются их поливинилхлорида или стали.

Направляющие создаются из нержавеющего сырья. Внутреннюю часть полотна можно утеплять, используя пенополиуретан. Это позволит сохранять внутри тепло на протяжении длительного времени.

• безопасность функционирования;
• простота эксплуатации;
• максимальное удобство применения;
• высокие прочностные характеристики.

Среди недостатков, пользователи отмечают полное отсутствие механизмов защиты от взлома, а также незаконного проникновения. Сделать самостоятельно подобные ворота очень трудно. Единственным вариантом будет покупка заводской модели, последующий её самостоятельный монтаж.

Ворота подъемно-поворотного типа

Подъёмные ворота, имеющие поворотный механизм, отличаются простотой сборки, возможностью самостоятельной установки. Когда такая конструкция открывается, происходит подъем целой створки. Движение происходит посредством шарнирно-рычажного устройства.

Эта въездная группа отличается высокими характеристиками прочности, позволяет надежно защищать собственное имущество от проникновения злоумышленников.

Некоторые владельцы предпочитают собирать этот механизм, без оснащения направляющими роликами. Это позволяет добиваться бесшумного движения полотна.

Процесс сборки прост, не требует особых навыков, а также больших финансовых вложений.

Выделяют две разновидности механизмов открывания:

1. Устройство с противовесами: это приспособление состоит из троса, закрепленного к раме на нижней её части. Он проходит сквозь противовесы, крепящиеся на лебедке. Устройство используется, когда система отличается тяжестью.
2. Шарнирно-рычажное: отличается простотой, очень популярен. Его надежность обеспечивает простоту передвижения, без блокировки устройства.
