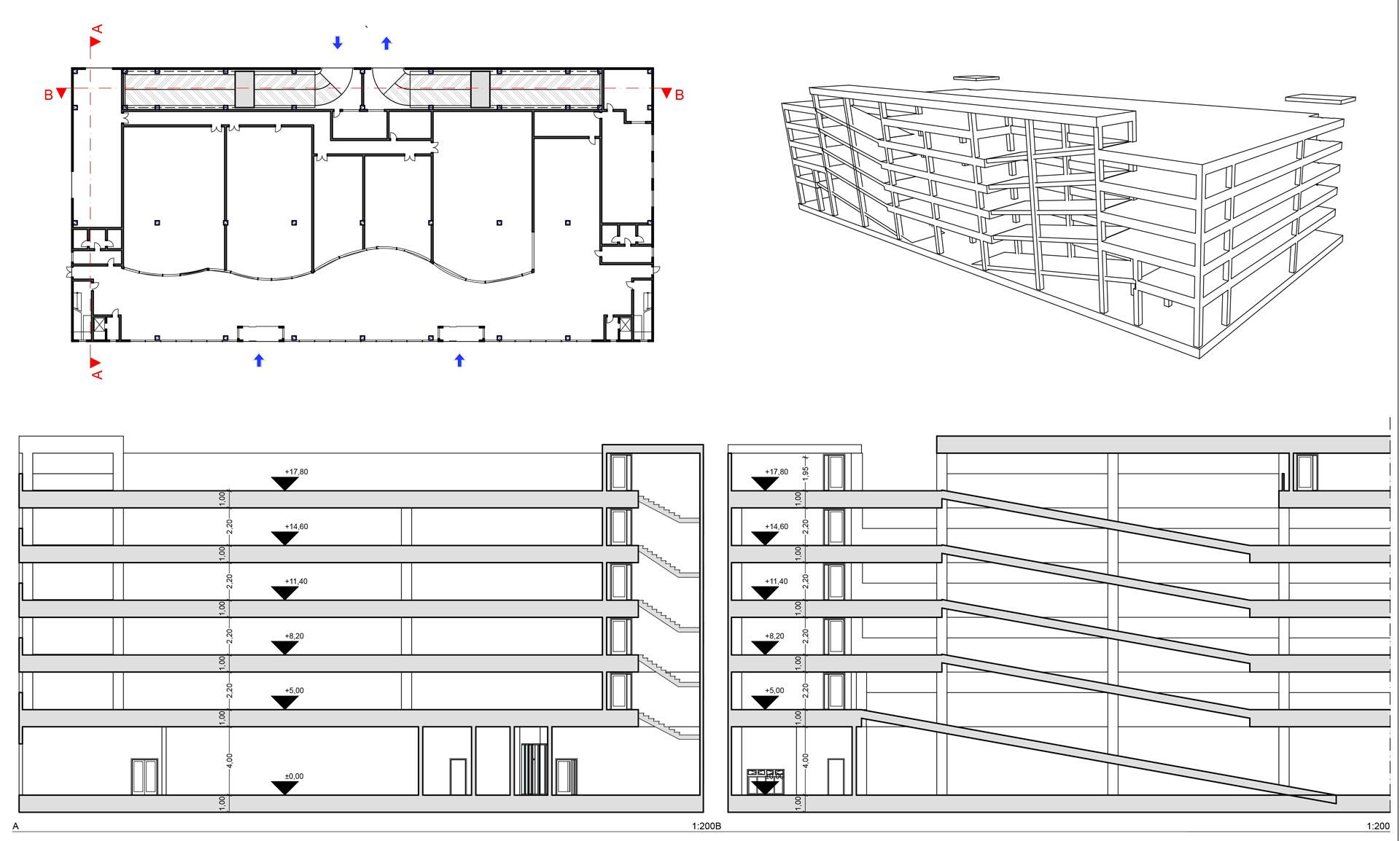

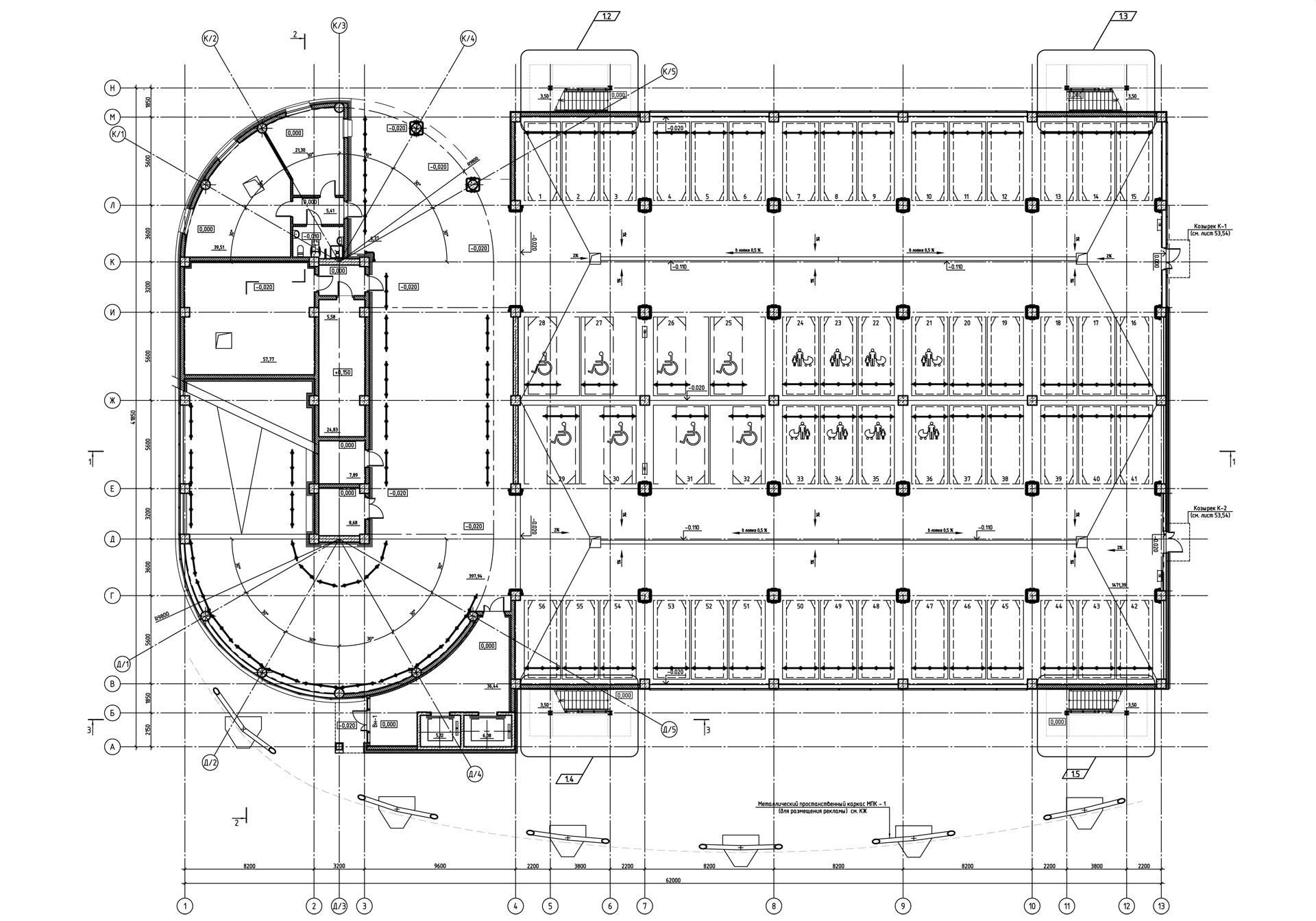

Подземные гаражи: чертежи и этапы строительства

Что такое металлопрофиль

Начнем именно с этого, то есть с разбора, что собой представляет этот строительный материал. Это не что иное, как профнастил, изготовленный из оцинкованного стального листа, покрашенного или непокрашенного, или обработанного сверху полимерным слоем. Изготавливают профилированные листы из рулонной стали, поэтому в цеху его могут для Вас нарезать под любую длину, что упрощает монтажный процесс и делает облицовку гаража без стыков и швов.

Сегодня на рынке профнастил представлен серьезным разнообразием. Но делится он на три основные группы:

  • стеновой с маркировкой «С»;
  • несущий – «Н»;
  • универсальный – «НС».

Когда разговор заходит о гараже из профиля, то предпочтение отдают или марке «С», или «НС»

При этом очень важно обратить внимание на высоту волны. Для гаражной постройки выбирают листы с данным параметром не меньше 20 мм. Что касается толщины используемого материала, то оптимально 0,45-0,5 мм

Что касается толщины используемого материала, то оптимально 0,45-0,5 мм

Что касается толщины используемого материала, то оптимально 0,45-0,5 мм

Что касается толщины используемого материала, то оптимально 0,45-0,5 мм.

Итак, с металлопрофилем ознакомились, переходим непосредственно к правилам сооружения гаража.

Производители предлагают огромное разнообразие профилированных листов Источник nauka-i-religia.ru

Требования к верстаку в гараже: размеры конструкции

Чтобы не упустить из виду ничего важного, обязательно нужно составить предварительный план по изготовлению и сборке верстака своими руками, чертеж с размерами является одним из основных его пунктов. При этом учитывается площадь гаража и величина транспортного средства

В среднем длина верстака в гараже составляет около 1,5-2 м

В среднем длина верстака в гараже составляет около 1,5-2 м.

Длина стола зависит от количества свободного места в гараже, а также от предполагаемых видов работ. В среднем этот показатель составляет около 1,5-2 м. Подбирая ширину для будущего верстака, нужно учитывать характер размещения инструментов и других объектов вокруг стола. К полкам на стене необходимо обеспечить свободный доступ. По этой причине нежелательно делать столешницу шириной более 60 см, иначе нельзя будет дотянуться рукой до необходимых инструментов. Если же верстак будет располагаться в центре помещения, то ширину его рабочей поверхности можно увеличить.

Высоту слесарного верстака подбирают в индивидуальном порядке. Параметры рабочего стола существенно отличаются от размеров обеденного. Они рассчитываются с учетом роста мастера, а также позы, в которой он привык работать. Стандартный показатель составляет 80 см. Однако работать за таким столом в стоячем положении будет неудобно. Чтобы спина не уставала, рекомендуется увеличить высоту до 100 см.

Существует действенный способ, позволяющий точно определить оптимальную высоту верстака. Для этого нужно принять позу, при которой будет комфортно опираться локтями на стол стоя. Останется только измерить расстояние от локтей до пола.

На заметку! Если конструкция верстака рассчитана для работы в стоячем положении, обязательно нужно предусмотреть деревянную подставку для стула на тот случай, когда захочется посидеть за столом.     Стандартная высота стола в гараже составляет 80 см.

С одной стороны верстака устанавливается электроинструмент. Этот край столешницы должен выступать за пределы каркаса примерно на 20-30 см. Если рабочая поверхность выполнена из древесины, ее следует защитить с помощью металлического листа. Лучше всего подойдет для этих целей нержавеющая сталь толщиной 1,5-2 мм. Хотя обычный стальной лист толщиной 1,5 мм обойдется дешевле.

Конструктивные особенности и устройство коммуникаций

Принципам выбора материалов для устройства подземного гаража в проектах посвящается отдельный раздел. Объяснение этого — в расположении гаража на уровне, где сильно ощущается:Влияние агентов влажной среды — биологических форм жизни, коррозионных влияний, процессов тления органических компонентов. Кроме того, такое строительство подземных гаражей требует особого рассмотрения теплоизоляционных свойств материала. Находящаяся над гаражом жилая комната может подвергаться действию низких температур, исходящих из гаража.

Для строительства в проекте чаще всего предполагается использование керамического кирпича, пеноблоков или шлакоблоков

При этом во внимание принимается проектная нагрузка на цокольный этаж, и выбор материала для гаража сопоставляется с выбором материалов для остальных этажей

Конструктивные элементы — стандартные, как и при возведении других частей дома. В цокольной части, предназначенной для стоянки автомобиля, должны соблюдаться требования строительных правил и нормативов, а также требования безопасности. Поскольку гаражи относятся к категории взрывоопасных и легко поддающихся возгоранию помещений, то необходимо в проекте предусмотреть обязательное наличие вентиляционной системы, а также водоснабжения.

В качестве стен, особенно в полностью заглубленных гаражах, традиционно используется цокольная часть фундаментного основания. Если проект дома с гаражом предполагает устройство свайно-винтового фундамента , то стенами гаража служат кирпичные или бетонные перегородки, выполненные между сваями. О порядке проектирования и строительства подобных домов можно получить компетентную консультацию при заказе проекта в компании ИнноваСтрой.

Крыша

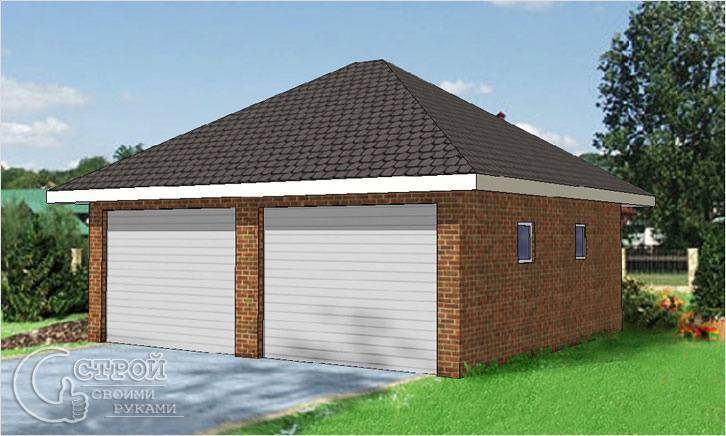

Строительство крыши гаража на две машины

Основным назначением крыши гаража является сохранение тепла и защита от влаги. Предпочтительно выбирать крышу с уклоном, так как на плоской крыше неизбежно будут скапливаться осадки и талая вода, а это может привести к протечкам и сырости.

Возведение крыши начинаем с установки стропил. Каркас делаем из деревянных брусьев. Прибиваем на них доски внахлест, чтобы не оставалось зазоров. Сверху стелим рубероид, профилированный лист, шифер или черепицу. Все зависит от ваших предпочтений, сейчас промышленность предлагает широкий выбор различных кровельных материалов,

Каркас и бетон

Традиционные материалы для возведения гаражного помещения – кирпич. Однако сейчас, это дорогое и долгое удовольствие

Чтобы исправить такое положение, нужно обратить внимание на современные технологии, которые позволяют удешевить процесс строительства

Таким образом, получается быстрый и прочный гараж. Кроме этого, он полностью выполняет свои функции. Дополнительно, можно сделать утепление – так расширится количество выполняемых задач. Необходимо только тщательно ухаживать за деревянной основой, т.к. она может испортиться.

Во втором случае, можно использовать легкий бетон, вроде газобетон, пенобетон и другие. Процесс возведения практически не отличается от кирпичных аналогов. Отличается скорость постройки – она в разы больше. С наружной стороны, нужно произвести отделку.

Возведение стен: варианты используемых материалов

Сегодня мы не будем разбирать конструкции из ЛСТК – такие гаражи нельзя рассматривать как капитальные постройки. А значит, из используемых строительных материалов остаётся дерево, кирпич, бетон или блоки и металл.

Деревянные постройки: плюсы и минусы

Деревянный гараж также называют каркасным. Положительных качеств у таких построек много. Они экологически чистые, сравнительно лёгкие и не требуют больших затрат при строительстве. К тому же, такую постройку можно возвести довольно быстро. Но и минусы деревянного гаража значительны. Ведь массив легко подвержен возникновению плесени и грибка, а также гниению, не говоря уже о пожароопасности. Частично с этими проблемами справляются современные пропитки, которых сейчас достаточно много на прилавках магазинов, однако полностью решить проблему они не могут. Ведь от возгорания пролитого бензина они не спасут. Ещё одним негативным фактором деревянных гаражей является подверженность разрушению под воздействием солнечного света и атмосферных осадков, хотя оно будет не столь велико.

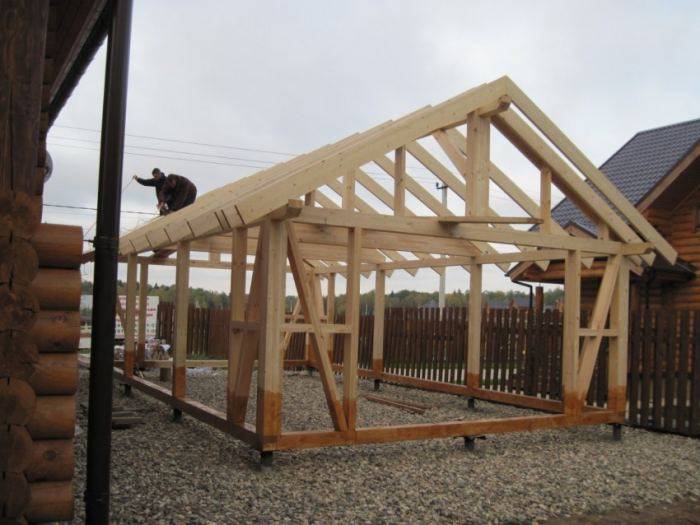

Каркас гаража из дерева ФОТО: 5domov.ruГотовое строение даже с виду кажется очень лёгким ФОТО: svoimirukami.lesstroy.netА здесь уже целая мастерская со стояночным местом ФОТО: stroy-podskazka.ru

Кирпичные гаражи и их особенности

Кирпичные постройки довольно долговечны и не боятся огня. К тому же, здесь можно применить любую отделку. К примеру, кирпичная стена легко оштукатуривается, в отличие от деревянной. С одной стороны все недостатки, присущие древесине, здесь отсутствуют, но нельзя забывать о том, что укладка этого материала – трудоёмкий процесс. Кроме того, он требует определённых навыков и умений. Времени на постройку гаража из кирпича уйдёт намного больше. Но основным минусом можно назвать стоимость материала как самой постройки, так и фундамента для неё. Кирпичная стена значительно тяжелее деревянной, значит, и основание должно быть более прочным.

Очень аккуратно выполненная постройка с оконными проёмами ФОТО: zhd-online.ru

Бетонные блоки и чем отличается строительство из них

С одной стороны, можно сказать, что постройка гаража из бетонных блоков займёт значительно меньше времени. Но не стоит забывать, что вес их довольно велик, поэтому без привлечения строительной техники эту работу выполнить никак не удастся. А это вновь негативно скажется на стоимости постройки.

Листовой металл: подходит ли такой материал для строительства гаража

Можно сказать, что стальные гаражи наиболее удобны. Единственной сложностью при таком строительстве становится утепление, однако обилие материалов, предлагаемое на российском рынке, сегодня легко решает эту проблему. А вот из плюсов можно отметить, что такой гараж можно сделать как сварным, так и разборным. А это позволит, при необходимости, полностью разобрать постройку и перевезти её на новое место даже на легковой автомашине с прицепом.

Такой гараж можно с лёгкостью разобрать и собрать, как конструктор ФОТО: youtube.com

Подготовка проекта

Планируя построить подземный навес на частном участке, следует ознакомиться с различными предлагаемыми проектами. Дизайн подземного пространства должен быть хорошо подготовлен, чтобы удачно вписаться в строительную площадку. Например, в Интернете доступно множество вариантов.

Подземные паркинги. Технология. Видеоурок

По полученным результатам видно, что обустроить подземный гараж можно двумя способами:

  • Объект полностью находится под землей;
  • Собственность частично под землей, 1/2 или 2/3 высоты.

Второй вариант более популярен, потому что он проще в изготовлении, практичнее и дешевле. Чтобы правильно выбрать глубину фундамента здания, необходимо знать, насколько высок уровень грунтовых вод.

Подготовка проекта состоит из следующих этапов:

  1. Фотография местности в определенном масштабе.

Важно обратить внимание на все подъездные пути, зелень и постройки. Разметка доступного места для обустройства проезжей части. Рекомендуется сначала изобразить комнату на прозрачной кальке, а затем переместить ее по основному плану, чтобы найти лучшее место.Важно тщательно прорисовать поверхность проезжей части с учетом габаритов транспортного средства

Желательно все делать с запасом. Уклон подъезда к подземному гаражу должен быть до 25 градусов. Если уклон больше, машине будет сложно выехать из здания, особенно зимой.Привязка укрытия к участку Важно знать, какие материалы будут использованы для строительства. Чаще всего используются бетон и керамзит, кирпич и металл.Определение глубины гаража Обычно его углубляют на 50-60%, остальное оставляют снаружи.После всех объяснений можно переходить к подготовке рабочего процесса с учетом конкретных параметров и количества используемых материалов

Рекомендуется сначала изобразить комнату на прозрачной кальке, а затем переместить ее по основному плану, чтобы найти лучшее место.Важно тщательно прорисовать поверхность проезжей части с учетом габаритов транспортного средства. Желательно все делать с запасом

Уклон подъезда к подземному гаражу должен быть до 25 градусов. Если уклон больше, машине будет сложно выехать из здания, особенно зимой.Привязка укрытия к участку Важно знать, какие материалы будут использованы для строительства. Чаще всего используются бетон и керамзит, кирпич и металл.Определение глубины гаража Обычно его углубляют на 50-60%, остальное оставляют снаружи.После всех объяснений можно переходить к подготовке рабочего процесса с учетом конкретных параметров и количества используемых материалов

Разметка доступного места для обустройства проезжей части

Рекомендуется сначала изобразить комнату на прозрачной кальке, а затем переместить ее по основному плану, чтобы найти лучшее место.Важно тщательно прорисовать поверхность проезжей части с учетом габаритов транспортного средства. Желательно все делать с запасом

Уклон подъезда к подземному гаражу должен быть до 25 градусов. Если уклон больше, машине будет сложно выехать из здания, особенно зимой.Привязка укрытия к участку Важно знать, какие материалы будут использованы для строительства. Чаще всего используются бетон и керамзит, кирпич и металл.Определение глубины гаража Обычно его углубляют на 50-60%, остальное оставляют снаружи.После всех объяснений можно переходить к подготовке рабочего процесса с учетом конкретных параметров и количества используемых материалов.

Выбирая проект строительства гаража на даче, следует помнить, что плита между ним и помещением над ним должна быть дополнительно усилена. Над гаражом нельзя строить жилые помещения, так как это взрывоопасное место. При выборе материалов для строительства автостоянки следует учитывать степень огнестойкости.

Подземный гараж своими руками, особенности строительства

Наиболее рациональным решением обустройства гаража под землей является подземная пристройка к ленточному фундаменту жилого здания. Непосредственно под жилым помещением дома гаражную коробку располагать запрещено. В этом случае над хранилищем потребуется устройство технологического этажа, вспомогательной территории или нежилой террасы.

Какой вариант устройства подземного гаража выбрать

На первый взгляд, наиболее дешевый способ построить подземный гараж – это сделать его частью фундаментной системы будущего здания. Но транспортные средства, как и хранящиеся ГСМ, создают определенные риски для строений, находящихся над гаражным помещением. Например, возгорание проводки или утечка газообразного топлива из баллонной системы питания автомобиля. В этом случае приходится использовать специальные системы автоматического пожаротушения, тамбуры с дымоуловителями и вентиляционными выводами и несгораемые противопожарные перекрытия.

Чаще всего гараж располагается в подземном строении, отдельно от основного здания, при этом въезд можно сделать рядом с крыльцом дома или на границе придомовой территории. В этом случае удобство пользования автомобилем сочетается с невысокой стоимостью строительства помещения и отсутствием потребности в капитальной перестройке жилого здания.

Особенности обустройства подземного гаража

При планировании подземной постройки стоит обратить внимание на несколько самых важных проблемных вопросов, которые предстоит решить:

  1. Для любого заглубленного варианта строительства наибольшей проблемой является гидроизоляция подземного гаража. Кроме привычного дренажа в основании фундамента, потребуется обустройство дренажной системы кровли гаража и усиленная гидроизоляция всех несущих конструкций;
  2. Потолочное перекрытие и каркас крыши должны выполняться в виде сварных стальных балок или бетонных плит, с обязательным устройством опорной системы, независимой от боковых стен;
  3. Кроме основного выезда, в подземном гараже должен быть дополнительный выход, через который можно покинуть помещение в условиях аварии или пожара. Подземное гаражное помещение должно иметь сдвоенную систему вентиляции – естественную и принудительную;
  4. Территория участка земли, под которой находится подземный гараж, не должна использоваться под монтаж конструкций или построек с глубиной залегания фундамента более 40см.

Важно! Кроме технических проблем возведения подземной коробки гаража, необходимо правильно спланировать выезд из помещения таким образом, чтобы боковые стены проезда не разрушались от снега и дождя, и тем самым не создавали аварийную ситуацию при заезде внутрь помещения. На участках, где нет возможности построить отдельный длинный заезд с приемлемым углом наклона проезжей части, зачастую устраивают лифт, позволяющий поместить машину в гараж практически не сходя с места

На участках, где нет возможности построить отдельный длинный заезд с приемлемым углом наклона проезжей части, зачастую устраивают лифт, позволяющий поместить машину в гараж практически не сходя с места.

Наиболее удобным для постройки подземного гаража является склон холма или горы. При этом основную часть грунта просто отрезают от склона, и после сборки готового бетонного каркаса, обустройства гидроизоляции и дренажных систем, снятый ранее дерн, кустарники, плодородный слой, остатки грунта возвращают на место, осыпая крышу и пазухи под боковыми стенами гаража.

К достоинствам подземного хранения относят возможность постройки конструкции практически неограниченного размера. В этом случае часть помещения выстраивают из кирпича и дерева, что дает более комфортные условия пребывания человека. Таким образом, на относительно небольшом загородном участке можно построить комфортабельное помещение в 300 м2, которое заменит дачный домик с гаражной постройкой и хозблоком, а землю отвести под насаждения и деревья.

К недостаткам устройства подземного гаража на крутом склоне относят высокий риск сползания оползня, способного деформировать или раздавить каркас помещения. В таком случае специалисты рекомендуют строить каркас не из блоков ФБС, а по технологии возведения тоннелей метро, с заливкой высокомарочного бетона в опалубку с армирующим каркасом.

Достоинства подземного гаража в частном доме

Подземное расположение гаража выгодно хотя бы по той причине, что позволяет сэкономить пространство на участке. Ограниченная площадь возле дома может быть эффективно использована для устройства сада, постройки подсобных помещений или архитектурных форм. В то же время строительство гаража в цокольном помещении влечет и определенные экономические выгоды:

  • Сокращаются расходы при составлении единого проекта дома с гаражом;
  • Снижается смета ввиду экономии материалов для фундаментного основания и части несущих конструкций;
  • Уменьшается уровень энергопотребления в отопительный сезон.

Эстетическими приоритетами тоже нельзя пренебрегать. В структуре дома подземный гараж выглядит более эффектно, вписываясь в общую концепцию стиля и участвуя в формировании дизайна.

Одно из достоинств подземной конструкции заключается в возможности совмещать эксплуатационные цели подвального помещения — оно может использоваться и как место для автотранспорта, и как погреб, и как кладовая, и в качестве мастерской. Здесь же могут быть обустроены некоторые узлы основных коммуникаций. Например — отделение для отопительного котла или узел распределения системы водоснабжения.

Стоит отметить еще одно преимущество — к гаражам подземного типа выдвигаются меньшие санитарно-гигиенические нормы, что снижает затраты на обслуживание этой части здания в процессе эксплуатации.

И конечно, одна из главных целей строительства подземного гаража оправдывает любые затраты — это обеспечение надежной защиты автомобиля от угона. На цокольном этаже осуществить кражу достаточно сложно даже профессиональному угонщику, в то время как вскрыть отдельно расположенный гараж не представляется особой проблемой.

Как собрать?

Чтобы собрать его своими руками, нужно заранее сделать проектный план и купить материалы.

Расчет конструкции

Общая цена будет зависеть от комплектующих. Нам нужны следующие элементы для гаража 3 на 6, высотой 2,5:

  1. Металопрофиль. Около 60 листов. Цена за квадрат – около 170 рублей. В итоге около 10 тысяч.
  2. Нам нужны саморезы для крепления. Цена за один – 2 рубля. Нужно около 370 штук. Поэтому цена – 740 рублей.
  3. Необходимы внешние уголки для профнастила. Размер одного уголка – 1 метр (стоит около 1000 рублей).
  4. Также нам нужны профили в форме квадрата 5 на 5 сантиметров. Один стоит около 50 рублей. Нам нужно 110 метров, поэтому цена – около 6000 тысяч рублей.
  5. Петли. От 100 рублей.
  6. Болты (длиной 7 и 12 сантиметров), по 10 штук каждый. Общая цена – около 500 рублей.
  7. Металлические пластины. Они понадобятся в процессе сварки. Цена – 100 рублей за каждые 1,5 метра.

Общая цена будет около 20 тысяч рублей.

Необходимые материалы и инструменты

Для сбора нужны следующие инструменты:

  1. Электроды и аппарат для сварки.
  2. Болгарка и круги по металлу.
  3. Шуруповерт.
  4. Шлифованные и отрезные диски (для болгарки).
  5. Дрель и набор сверл.
  6. Рулетка, маркер и угольник.

Еще нам нужно заранее купить материалы:

  1. Квадратный металопрофиль.
  2. Листы профиля для обшивки, с цинковым покрытием. Для стен подойдет маркировка С20. Для потолка нужно выше.
  3. Металлическая полоса 5 миллиметров.
  4. Болты и гайки различного размера.
  5. Петли для ворот, которые можно приваривать. Диаметр – около 16.
  6. Жидкие гвозди.
  7. Пенополистирол, трубы ПВХ или фольгированная вата.
  8. Саморезы и винты.

Поэтапная сборка гаража

  1. Необходимо собрать каркас. Для начала монтируем заднюю стенку. Ее делают из профиля.
  2. На средине рамы стены монтируем поперечную полосу. Она выполняет функцию ребра жесткости.
  3. Привариваем раму.
  4. Теперь нам нужно собрать боковые стенки. Для этого понадобится металопрофиль.
  5. Делаем крышу. Устанавливаем скат к задней стене.

Установка готовой конструкции

Установка происходит следующим образом:

  1. Сначала необходимо выставить заднюю стену.
  2. Устанавливаем боковины. Соединяем их рамы.
  3. После того, как 3 стены будут стоять, приварить петли и установить створки для ворот.
  4. Теперь нужно обшить конструкцию. Хорошо подойдут металлические листы.
  5. В углы снаружи гаража нужно поставить защитные доборы.
  6. Устанавливаем крышу. Кровлю монтируем, начиная с задней стенки гаража. Обязательно сделать скат к задней стене, чтобы на крыше не накапливалась вода.

Собрать гараж-ракушку нетрудно. Возможно, понадобится пару человек для помощи. Но в результате получится идеальное место для хранения автомобиля.

https://youtube.com/watch?v=8ZFSa9xgaAk

Технология возведения каркасного гаража своими руками

Прежде чем строить гараж из металлических труб, рекомендуется очистить от растительности и выровнять участок. По окончании этих работ следует нанести разметку, согласно ранее составленному чертежу. Для этого в местах, где будут располагаться углы сооружения, вбиваются колышки, которые соединяются между собой веревкой.

Металлопрофиль не рекомендуется складировать на голой земле. Материал, необходимый для успешного строительства гаража из труб, следует укладывать на доски.

Конструирование фундамента и пола

Фундамент обеспечивает прочность всей конструкции. Для гаража из металлических труб пойдут следующие виды бетонной основы:

  1. Плитный. Этот вариант наиболее дорогостоящий, так как предусматривает заливку бетона по всей площади гаража. Единственный плюс плитного фундамента заключается в том, что сразу формируется пол помещения.
  2. Ленточный. Бетон заливается по периметру сооружения. Ленточный фундамент обеспечивает прочность металлической конструкции и отличается сравнительно низкой ценой.
  3. Свайный. Предусматривает вбивание в землю нескольких столбов, к которым привариваются боковые грани каркаса.

Последний вариант считается оптимальным при строительстве гаража из металлических труб. Монтаж фундамента проводится в несколько этапов:

  1. Выкапываются ямы по углам будущей конструкции, согласно нанесенной разметке.
  2. В яму закладывается «подушка» из щебня и песка. Материалы укладываются по слоям, каждый из которых утрамбовывается и увлажняется.
  3. На дно ямы укладывается гидроизоляция.
  4. В ямы выкладывается шлакоблок так, чтобы один оставался выше уровня земли.

По окончании работ между столбами закладывается бетонная стяжка с железной арматурой. После застывания раствора монтируется пол. В данном случае можно применять любой подходящий вариант: покраска, укладка прорезиненного покрытия или иное.

Стены

Возведение стен начинается с закладки анкерных болтов в фундамент. Для этого в шлакоблоках высверливаются отверстия по данные детали. Затем выполняются следующие виды работ:

  1. Вдоль периметра сооружения укладывается металлический профиль, который следует сварить между собой.
  2. По бокам устанавливаются трубы и привариваются (закрепляются посредством болтов) к нижней обвязке.
  3. Вертикальные опоры соединяются между собой трубами меньшего диаметра.
  4. Сверху на вертикальных опорах устанавливается вторая обвязка, на которой крепятся фермы под будущую крышу.

Количество ферм рассчитывается, исходя из размеров сооружения. Для гаражей под одну легковую машину потребуется установка не более четырех таких элементов (2 по краям и 2 в центре).

Фермы конструируются следующим образом:

  • сверху на фронтальной и задней части каркаса устанавливается вертикальная труба высотой 70 сантиметров;
  • с каждой стороны трубы приваривается металлопрофиль;
  • боковой металлопрофиль усиливается вертикальными столбами.

Для небольшого гаража подойдет вертикальная крыша. В этом случае достаточно проложить между элементами верхней обвязки металлические трубы.

Обшивка конструкции

После сборки каркаса начинается монтаж стен. Для этого чаще используется профнастил, так как с этим материалом проще работать. При желании можно обшивать каркас сайдингом, пластиком, OSB-плитами. Каждый из выбранных материалов необходимо защитить от негативного воздействия внешней среды, проведя соответствующую обработку.

В случае если используется профнастил, листы последнего крепятся к каркасу посредством саморезов с резиновыми прокладками.

Крыша

Установка кровли начинается на этапе сварки каркаса. Крыши бывают различных видов и форм. Для частного гаража небольшого размера подойдет односкатная кровля, которая также конструируется описанным выше способом. Отличие в данном случае заключается в том, что центральный столб монтируется на одной из боковых граней сооружения.

Установка ворот

Для ворот потребуется создать два прямоугольных каркаса из труб сечением 60 миллиметров. Боковые грани следует укрепить дополнительными профилями, сваренными по центру.

Затем на каркас гаража и створок навешиваются петли. В конце устанавливаются ворота и обшиваются профнастилом.

Утепление и вентиляция

Для утепления помещения рекомендуется использовать минеральную вату, так как этот материал просто укладывать. Работы начинаются с того, что вдоль каркаса укладывается гидроизоляционный слой из полиэтиленовой пленки или полимерной мембраны. Поверх материала устанавливаются вертикальные рейки, между которыми укладывается минвата. Затем последняя дополнительно гидроизолируется. На конечном этапе монтируется пластик или фанера.

Видео описание

Последовательность сборки металлического каркаса в видео:

Схема сборки гаражной конструкции

Затем по углам устанавливают стойки, нарезанные по 2 м. Их предварительно выставляют по вертикали. Крепят электросваркой к нижней обвязке. Теперь важный момент: длина 6 м – значительная. Если уложить на две стойки уголок верхней обвязки, то он провиснет. Поэтому в длину гаража еще устанавливают промежуточные стойки с шагом 1 м. Только для этого можно использовать уголок меньшего размера: 35х35 или 40х40 мм. То же самое делают и со стороной строения длиною в 4 м.

На установленные опоры укладывают элементы верхней обвязки. Производится сварка

Обратите внимание, что со стороны установки ворот промежуточные опорные стойки не монтируются. Уголок 50х50 мм длиною 4 м достаточно жесткий, поэтому не провиснет под своей тяжестью

Формирование крыши

Самый простой вариант – крыша односкатная. Для этого на сооруженной коробке над воротами приваривают вертикально пять отрезков уголка с шагом установки 1 м. Минимальная длина отрезков – 50 см. Их соединяют сверху горизонтальным куском уголка.

После чего замеряют расстояние от уложенного уголка до заднего элемента верхней обшивки. Он должен быть больше 6 м. К размеру прибавляют еще 60 см. Это для свесов спереди и сзади гаража по 30 см. Размер минимальный.

Из уголка 50х50 мм вырезают стропила расчетной длины количеством 3 штуки. Их укладывают по месту и приваривают. Между собой их соединяют небольшими отрезками, распределяя по длине через каждые 1-2 м.

Если крыша будет двускатной, то сначала собирают фермы на земле в виде равнобедренного треугольника. Чтобы было понятно, о чем идет речь, посмотрите на фото ниже. Это сложные по изготовлению фермы, потому что в них используются перемычки. Для небольшого гаража эти элементы не обязательны. Просто уголки свариваются треугольником

Здесь важно учитывать, что по края постройки фермы должны выступать минимум на 20-30 см с каждой стороны. Если крыша будет покрываться листами стали толщиною 2-3 мм, то свесы формируют ими

Тогда фермы изготавливают строго по размерам гаража, как показано на фото.

Итак, если фермы готовы, их устанавливают на коробку каркаса, приваривая к элементам верхней обвязки. Кстати, оптимальный шаг монтажа – 1 м. То есть они должны упираться на вертикальные опорные стойки каркасной конструкции. Остается только сформировать обрешетку. Ее изготавливают из уголка 35х35 мм, укладывая поперек установленных ферм. Шаг установки 1 м.

Теперь надо придать собранной конструкции большей жесткости. Для этого из листа стали вырезают косынки (равнобедренные треугольники с длиною катета 20 см), которые привариваются в местах соединения вертикальных опор и элементов верхней и нижней обвязок.

Обшивка каркаса

Чтобы избежать больших расходов, надо подобрать металлические листы точно под размеры собираемого гаража. В нашем случае оптимально для стен листы размерами 1х2 м, для крыши 1х2,5 м.

Листы просто укладывают на стойки так, чтобы соседние стыковались на опорах. Укладку проводят снаружи гаража, сварку изнутри. Сначала обшивают стены, затем крышу. Сварку проводят точечно с длиною шва до 5 см.

Изготовление и установка ворот

Их собирают отдельно от общей конструкции. Обычно это двустворчатая модель, состоящая из двух одинаковых изделий прямоугольной формы. Для изготовления используется все тот же уголок 50х50 мм. Для нашего гаража придется подготовить восемь отрезков длиною по 2 м. Их собирают в два квадрата. Еще два отрезка необходимы, чтобы создать жесткость конструкции. Их приваривают по одному в каждую створку в вертикальном направлении.

  1. После чего проводят обшивку ворот листами железа, приваривая их к уголкам.
  2. Остается только навесить ворота. Для этого придется купить четыре петли.
  3. Верхние их части (с полостью внутри) приваривают к створкам ворот.
  4. После чего сами ворота поднимают и приставляют к гаражу, выставляя по вертикали и так, чтобы створки плотно закрывались, но между ними оставался маленький зазор. Если есть необходимость, то под створки укладывают небольшие поставки.
  5. Вставляют нижние части петель в верхние и делают отметки на угловых стойках, где их надо приварить. Опытные мастера это делают прямо тут же без разметки.
  6. Остается только приварить к воротам петли под висячий замок или установить внутренний, а также прикрепить ручку.

Возведение стен: варианты используемых материалов

Сегодня мы не будем разбирать конструкции из ЛСТК – такие гаражи нельзя рассматривать как капитальные постройки. А значит, из используемых строительных материалов остаётся дерево, кирпич, бетон или блоки и металл.

Деревянные постройки: плюсы и минусы

Деревянный гараж также называют каркасным. Положительных качеств у таких построек много. Они экологически чистые, сравнительно лёгкие и не требуют больших затрат при строительстве. К тому же, такую постройку можно возвести довольно быстро. Но и минусы деревянного гаража значительны. Ведь массив легко подвержен возникновению плесени и грибка, а также гниению, не говоря уже о пожароопасности. Частично с этими проблемами справляются современные пропитки, которых сейчас достаточно много на прилавках магазинов, однако полностью решить проблему они не могут. Ведь от возгорания пролитого бензина они не спасут. Ещё одним негативным фактором деревянных гаражей является подверженность разрушению под воздействием солнечного света и атмосферных осадков, хотя оно будет не столь велико.

Каркас гаража из дерева ФОТО: 5domov.ruГотовое строение даже с виду кажется очень лёгким ФОТО: svoimirukami.lesstroy.netА здесь уже целая мастерская со стояночным местом ФОТО: stroy-podskazka.ru

Кирпичные гаражи и их особенности

Кирпичные постройки довольно долговечны и не боятся огня. К тому же, здесь можно применить любую отделку. К примеру, кирпичная стена легко оштукатуривается, в отличие от деревянной. С одной стороны все недостатки, присущие древесине, здесь отсутствуют, но нельзя забывать о том, что укладка этого материала – трудоёмкий процесс. Кроме того, он требует определённых навыков и умений. Времени на постройку гаража из кирпича уйдёт намного больше. Но основным минусом можно назвать стоимость материала как самой постройки, так и фундамента для неё. Кирпичная стена значительно тяжелее деревянной, значит, и основание должно быть более прочным.

Очень аккуратно выполненная постройка с оконными проёмами ФОТО: zhd-online.ru

Бетонные блоки и чем отличается строительство из них

С одной стороны, можно сказать, что постройка гаража из бетонных блоков займёт значительно меньше времени. Но не стоит забывать, что вес их довольно велик, поэтому без привлечения строительной техники эту работу выполнить никак не удастся. А это вновь негативно скажется на стоимости постройки.

Листовой металл: подходит ли такой материал для строительства гаража

Можно сказать, что стальные гаражи наиболее удобны. Единственной сложностью при таком строительстве становится утепление, однако обилие материалов, предлагаемое на российском рынке, сегодня легко решает эту проблему. А вот из плюсов можно отметить, что такой гараж можно сделать как сварным, так и разборным. А это позволит, при необходимости, полностью разобрать постройку и перевезти её на новое место даже на легковой автомашине с прицепом.

Такой гараж можно с лёгкостью разобрать и собрать, как конструктор ФОТО: youtube.com

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
