Как сделать покрасочную камеру для автомобиля в гараже своими руками

Требования к помещению покрасочных камер

Помещение для покраски автомобиля

Среди требований, выдвигаемых к помещению камеры, стоит выделить следующие:

• В помещении обязательно должен очищаться воздух.
• Камера должна быть оснащена хорошим освещением, приближенным к дневному.
• Быстрый выход на заданную температуру и стабильность показателей в течение определенного времени – залог качественного результата.
• Воздух в помещении на входе и выходе должен очищаться.
• Покрасочная камера обязана быть безопасной и экономно расходовать электроэнергию, топливо, другие материалы.

Одним из основных требований считается выбор габаритов. От правильно выбранных размеров камеры зависит удобство работы и способность мастера расположить под рукой все необходимые инструменты.

Оборудование помещения и внутренняя отделка

Помещение для покрасочной камеры не требует особого расположения или специальных условий для построения. Отлично подойдет гараж или любой другой нежилой бокс с хорошим подъездом к воротам. Перед строительством требуется начертить подробный план, указав в нем вентиляцию и освещение.

Внутреннюю отделку рекомендуется делать, используя негорючие материалы. Для этой цели отлично подойдет металлопрофиль. Теплоизоляцию в покрасочной камере рекомендуется также оформить негорючим утеплителем, образуя эффект термоса.

Вентиляция помещения, очистка воздуха и сушка

В покрасочном боксе главный критерий для качественной работы – грамотная и бесперебойная циркуляция воздуха. Этот процесс обеспечивает:

• нагнетание воздуха в камеру с улицы после соответствующей фильтрации;
• клининг воздуха от излишков краски и лака;
• выброс переработанного воздуха наружу;
• повышение температуры внутри камеры до соответствующего предела (20-30 градусов);
• непосредственно сушка результата путем непрерывной циркуляции горячего воздуха.

Важно! Вентиляционная система должна полностью исключать «мертвые зоны» в покрасочном боксе. Перебои с воздухообменом могут стать причиной некачественной обработки изделия

Осветительное оборудование

Не менее важным фактором для покраски авто является освещение и приборы, которые необходимы для этого. Освещение должно располагаться не только на потолке, но и по стенам покрасочной камеры.

Лампы стоит устанавливать на равномерном расстоянии, перпендикулярно полу. Более экономичными и эффективным окажется освещение с помощью ламп дневного накаливания. На кузове авто будут видны каждые частички.

Многие предпочитают установить светодиодные лампы, которые гарантируют яркий и равномерный свет без мерцания и прочих выходов из строя.

Эти приборы позволяют значительно сэкономить на электроэнергии, ведь они экономичнее дневного света. Малярная камера должна быть максимально освящена, даже самые мелкие пылинки должны быть видны.

Как сделать естественную вентиляцию своими руками

Рассмотрим, как сделать вентиляцию в гараже без помощи профессионалов. Перед началом работ строение необходимо утеплить, чтобы не допустить скопления конденсата внутри гаража.

Правила обустройства сети:

1. Приточное отверстие располагается не ниже 10 см от поверхности пола. Чтобы в него не попадал мусор, патрубок закрывается сеткой.
2. Для защиты от снега выводной патрубок приточки делать на высоте от 30 см относительно грунта.
3. Вытяжка располагается в верхней части строения напротив приточного отверстия. Лучше разнести точки по диагонали и как можно дальше друг от друга. Размещать вытяжку нужно на расстоянии в 10 см от кровли. Вывод минимум на 50 см выше горизонта крыши. Для защиты от осадков на выходной конец надеть грибок.
4. Приток допустимо организовывать решетками, вмурованными в стены гаража, ворот. Эффективный воздухообмен поддерживается при условии, что размер решеток больше сечения трубы вытяжки в 3 раза.

Выбор схемы вентиляции и расчет

Схема вентиляции в гараже своими руками выбирается под каждое индивидуальное помещение.

Условия:

• простота выполнения;
• доступность ремонта;
• максимальный воздухообмен;
• сниженные потери тепла;
• возможность переустройства сети.

Последний пункт обязателен, поскольку в летнее время хозяину может потребоваться установить вентилятор. В зимний период чаще всего надо перекрывать интенсивный доступ холодного воздуха.

Расчет диаметра вентиляционных каналов выполняется двумя способами:

1. По формуле на 1м2 площади принимается по 15 мм сечения трубы. Получается, что для площади в 10 м2 выбирают трубу диаметром в 150 мм.
2. По формуле: сумма сечения отверстий = 0,3% площади гаража. Такой расчет выполняется для одноканальной механической сети.

Естественная вентиляция в гараже особых расчетов не требует, важно выполнять правила:

• приточное отверстие расположить с наветренной стороны;
• выход приточки обустроить на расстоянии в 10 см от пола или в 30 см от грунта;
• сверху патрубок защитить решеткой;
• вытяжка располагается по диагонали как можно дальше от приточного отверстия;
• обустройство вытяжного патрубка не ниже чем в 10 см от потолка;
• вывод трубы воздуховода на расстоянии от 50 см выше горизонта крыши;
• воздуховод защитить грибком и сеткой.

Инструменты и материалы

Конструктивно сеть состоит из ряда элементов, которые потребуются мастеру:

• труба притока диаметром до 250 мм;
• труба вытяжки диаметром до 250 мм;
• емкость для сбора конденсата;
• сетки и решетки для патрубков;
• теплоизоляционный материал;
• герметик;
• перфоратор;
• доборные элементы.

Трубы подбирают по материалу в зависимости от назначения помещения. В бытовых стандартных гаражах применяют ПВХ изделия с армированием. Они обладают низким линейным расширением и прочнее продукции без армирования. Для строений с повышенными температурами практичнее брать стальные трубы, но только с оцинковкой или из нержавейки. Стоит это дорого, зато прослужат трубы дольше, чем без защитного покрытия.

Монтаж и проверка вентиляции

Монтаж вентиляции в гараже начинается с подготовки инструментов и нарезки труб. Для разрезания пригодится ножовка по металлу или пластику.

Как обустраивается вентиляция в гараже своими руками поэтапно:

1. Определить зоны размещения трубопроводов вытяжки и притока. Пробурить отверстия.
2. Зафиксировать вытяжной воздуховод. Нижний конец расположить в 1,5 м от пола – тут все зависит от высоты подвала. Внешняя часть трубопровода выводится наружу на 0,5-1,5 м выше точки крыши.
3. Установить вытяжную трубу. Можно сделать это сквозь пол гаража и кровлю. Допустимо выводить через стену. В этом случае устройство вентиляции в погребе гаража такое – нижняя часть выходного трубопровода расположена горизонтально. Она выходит через боковую стену за пределы строения, поднимается рядом со стеной гаража.
4. Установить приточный воздуховод. Тут нижняя часть заводится в смотровую яму или погреб. Заводить надо так, чтобы конец располагался в противоположной от вытяжки стороне. Фиксируется труба на расстоянии в 0,5 м от пола. Другой конец вывести наружу за стену гаража, расположив в 30 см от уровня грунта.

Теперь все отверстия закрываются сетками, верхний конец на крыше дополняется грибком. Для сбора конденсата под выходным патрубком ставится емкость.

Проверить тягу поможет любой дымный прибор, например, пакля. Поднести к вытяжному патрубку дым, отследить, как среда вытягивается через трубопровод. Как правило, проблем с вытяжкой не бывает, а приточка организуется автоматически после удаления отработанной среды. Приточный воздуховод проверяется горящей свечой – поднести пламя к выходному патрубку, оно должно отклониться в сторону входящего потока.

Освещение покрасочной камеры – важный параметр при покраске автомобиля

Для эффективной и качественной работы помещение под покраску должно соответствовать ряду требований, одним из которых является освещение. Правильно организовав процесс, мастер сможет покрасить кузов, как настоящий профессионал. Нельзя не отметить, что во время работы происходит сильное распыление краски, что автоматически ухудшает видимость в несколько раз.

Перед началом работ рекомендуется просчитать количество ламп и правильно их разместить. Для обеспечения отличной освещенности и видимости всех дефектов, необходимо ориентироваться на норму освещенности 1000–2000 люкс. Можно воспользоваться одной из схем освещения: потолочной, потолочно-стеновой или усилением освещения задней стенки помещения. Наиболее удобной и эффективной считается вторая схема.

Так как дневной (приближенный к солнечному) свет в камере – один из важнейших аспектов при покраске машины, рекомендуется разместить лампы в несколько рядов так, чтобы они находились на разных уровнях. Это улучшит визуализацию и, как следствие, обеспечит отличную покраску. Минимально рекомендуемое количество ламп – 24 штуки.

Освещение в покрасочной камере

Пользователь может приобрести лампы накаливания, светодиодные светильники или люминесцентные лампы. Все три варианта отличаются по мощности и стоимости. В зависимости от характеристик и предполагаемого бюджета, каждый выбирает наиболее приемлемый вариант.

Вентиляция помещения, очистка воздуха и сушка

Вентиляция позволяет:

• очистить воздух от пара, выделяемого при выполнении работы;
• удалить пыль и мелкие частицы, а также предотвратить их попадание на свежую краску;
• регулировать температуру и влажность.

Чтобы камера выполняла свои функции и обеспечила отличный результат, необходимо соблюдать определенные условия:

• Движение воздуха должно быть равномерным и направленным.
• Соблюдение температурного режима (идеальными показателями считаются 22–24 градуса).

Вентиляция позволяет очистить воздух от пара

• Поддержание оптимальной влажности, а именно 50–70%.
• Использование вертикальной системы вентиляции.

Перед установкой вентиляции следует определиться с выбором устройства. Выделяют одномоторный, двухмоторный и приточно-вытяжной тип системы. Для больших объемов работ использует последний тип вентиляции. Обычному пользователю для качественной очистки воздуха подойдет двухмоторная система с высокой производительностью.

Приточно-вытяжная вентиляционная система отлично циркулирует и очищает воздух, обеспечивает оптимальный температурный режим и сушку готовых изделий.

Изготовление печи

Печь заводского производства

Начинать изготовление печи полимеризации порошковой краски следует с расчётов и чёткого понимания того, что в этой печи будет окрашиваться

Размеры – очень важное значение, так как чем больше печь, тем больше энергозатрат потребуется на её прогрев, а так же больше времени будет уходить на набор оптимальной температуры

С другой стороны, камера должна вмещать в себя все окрашиваемые изделия таким образом, чтобы они не соприкасались друг с другом.

К примеру, сегодня, порошковыми красками часто красят автомобили, а следовательно и камера должна вмещать машину целиком, и при этом чтобы с каждой стороны оставался запас не менее чем 30-50 сантиметров.

Если с этим вопросом вы определились, то следующий этап – это составление списка всего, что понадобится:

• Профильная труба, не менее чем 40 на 20 мм, для создания каркаса.
• Базальтовая вата, толщиной 50 мм.
• Листы оцинкованной стали.
• Вентилятор двойного действия с протоками для циркуляции воздуха внутри камеры распределения температуры по всему объёму.
• Тэны нагревательные из расчёта, чтобы температура в камере поднималась до 200 градусов. За точными расчётами количества тэнов лучше обратиться к специалистам.
• Блок управления с терморегулятором и термостатом.
• Две термопары для замеров температуры внизу и вверху камеры.

Каркас

Каркас из металлических профильных труб

Каркас изготавливается из профильной трубы таким образом, чтобы внутрь возможно было заложить листы базальтовой ваты. В качестве материала можно использовать трубу любого размера, главное, помнить, что чем толще слой утеплителя, тем быстрее и дольше, температура будет удерживаться внутри камеры.

Дверь короба, так же сваривается из профилей и утепляется, помимо этого необходимо предусмотреть задвижку, которая будет не только удерживать дверь в закрытом положении, но и прижимать её плотно к самому коробу.

Камера с утеплителем из базальтовой ваты

Когда каркас собран, его необходимо обшить снаружи металлическими листами, что бы у утеплителя была опора. Базальтовая вата прокладывается во все пустоты, и чем плотнее она будет уложена, тем лучше печь будет держать температуру.

После утепления, обшивается оцинковкой внутренняя сторона короба и двери. Каркас готов, и пришло время установки навесного оборудования.

Тэны и регуляторы

На этом этапе, лучше всего обратиться за помощью к специалистам электрикам. Высокая температура внутри печи достигается за счёт большой мощности в сети, соответственно и нагрузка будет колоссальная. Лучше всего, если устанавливаемое оборудование будет подключено к двум фазам, то есть в сети должно быть не бытовые 220 вольт, а промышленные 380.

После крепления тэнов и вывода проводов наружу, устанавливаются термопары, причём одна ставится максимально высоко к потолку, а вторая у задней стенки на полу. Таким образом, две термопары будут давать разные показания, а автоматика вычислять среднюю температуру в камере.

Тэны и термопары подключаются к датчикам и к сети. Нагреватель готов, и осталось закрыть тэны ещё одним листом оцинковки. Это обезопасит окрашиваемое изделие от неравномерного прогрева и соприкосновения с оголёнными электрическими проводами.

Организация профессионального бокса для покраски автомобилей

Вы можете посмотреть экспертные видео ролики, изучить чертежи, но так и не понять, как же соорудить покрасочную камеру с необходимыми техническими характеристиками своими руками

Чтобы покрыть краской авто, важно учитывать достаточное количество пространства вокруг машины. Уже на стадии создания чертежей придется планировать все размеры и объемы, учитывая также и коммуникации в помещении. Немаловажными будут следующие аспекты:

Немаловажными будут следующие аспекты:

1. Вентиляция. Этот момент нередко занимает до половины общего бюджета. Установите качественные промышленные фильтры на входе и на выходе, используйте несколько приточных и вытяжных каналов.
2. Материал отделки интерьера. Это должен быть практичный и гладкий вариант материала, с которого легко смывается свежая краска. Иначе придется постоянно заказывать химическую чистку помещения.
3. Климат-контроль. Эта система должна уметь контролировать температуру и влажность воздуха. Для разных типов краски для автомобилей вам потребуются различные условия окружающей среды.
4. Режим сушки авто после покраски – это значительное повышение температуры на несколько часов, что требует также высокой герметичности и теплоизоляции здания. Иначе расходы на покрасочную камеру будут огромными.

Далеко не всегда даже для специализированных целей учитывают все эти особенности. Автомобили можно красить и в менее современных и дорогих условиях. При этом некоторые элементы можно не покупать в комплексных дорогих устройствах, а выполнить своими руками. Для создания хорошего оборудования вам потребуется приобрести действительно качественные чертежи. Лучшим вариантом будет распланировать строительство отдельно для вашего проекта.

Покрасочная камера с сухими фильтрами

Благодаря своей конструкции, при покраске в сухой покрасочной камере удаляется излишний окрасочный туман и загрязненный воздух из зоны нанесения краски, при этом происходит его очистка. Всё это работает при правильном подборе вентилятора.

Что происходит при работе покрасочной камеры с сухими фильтрами

При работе сухой покрасочной камеры происходят следующие процессы

• удаление частиц краски и пыли с зоны распыления
• удаление окрасочного аэрозоля, при этом исключается его распространение в смежные помещения
• обеспечиваются условия для получения лакокрасочного покрытия высокого качества
• воздух, который удаляется из зоны окраски, очищается от механических частиц краски, которые остаются в фильтрах, и выбрасывается в атмосферу.

Почему важно правильно подобрать мощность вентилятора?

Если вентилятор слабый, а это значит недостаточная мощность всасывания, то остаются пары растворителя в воздухе и краска оседает на пол и стены.

Если вентилятор слишком сильный, то краска удаляется ещё не долетев до окрашиваемых деталей.

Как происходит фильтрация воздуха в сухой покрасочной камере?

Поток воздуха, который загрязнен лакокрасочными продуктами, с помощью вентилятора движется по инерции в проем камеры, где установлен один или два фильтра.

	Основные виды фильтров для покрасочных камер – картонный гофрированный, стекловолокнистый напольный в рулонах и в рамке, кокосово волокнистый для водяных покрасочных камер и потолочный фильтр тонкой очистки.

Какие бывают фильтры для сухой покрасочной камеры? Фильтры для сухой покрасочной камеры бывают: Картонный фильтр Принцип работы картонного фильтра следующий -частички краски и лака ударяются несколько раз о внутреннюю стенку фильтра и оседают не нём, а воздух по инерции продолжает движение, при этом не происходит потерь скорости воздуха при всасывания. Пример расчёта фильтрующей способности сухого фильтра Например, у Вас сухая окрасочная камера длинной 2 метра с площадью всасывания 3,6 кв.м. Эта площадь соответствует двум отрезкам картонного фильтра высотой 0,9 метра и шириной 2 метра. Фильтр удерживает около 15 кг краски на 1 кв.м. Получается, что фильтр нашей окрасочной камеры удержит 54 кг отходов краски. Для расчета мы просто перемножаем удерживающую способность фильтра на его площадь15 кг/м.кв.*3,6 м.кв. = 54 кг. Рис. 3. Картонный фильтр в рулонах Стекловолокнистый фильтр  Стекловолокнистый фильтр изготовлен из ворсистого переплетенного стекловолокна, который пропитан специальным составом. Фильтр удерживает частицы окрасочного тумана. Стекловолокнистый фильтр может использоваться в качестве единственного или второго уровня очистки воздуха от окрасочного тумана. В варианте второго уровня фильтрации это фильтр устанавливают за картонным фильтром. Часто фильтр стекловолокнистый в рулоне устанавливают на пол в автомобильных камерах, отсюда его второе название – «напольный». Срок службы таких фильтров небольшой, всего 60 часов окраски. Рис. 4. Стекловолокнистый фильтр

На какое время хватает фильтра для сухой покрасочной камеры? Этот вопрос, несомненно кроме технологической части, имеет ещё и экономическую составляющую.  В основу расчёта “времени жизни” сухого фильтра заложены следующие составляющие сколько килограмм лакокрасочных материалов Вы распыляете в сутки какие окрасочные пистолеты используете, то есть какие происходят потери ЛКМ на туманообразование какие изделия красятся как следят за очисткой покрасочных камер и заменой фильтров.  Пример расчёта времени жизни сухого фильтра  Например, у Вас опять же 2-ух метровая сухая окрасочная кабина, расход ЛКМ за смену 20 литров в сутки (без учета растворителя), Вы  используете краскораспылитель с традиционной системой распыления, коэффициент переноса материалов 40-45%, то есть 8 литров из 20 литров краски улетает в туман. Наш показал, что он может удерживать до 54 кг краски. Получается, что одной замены фильтра хватит 54/8 = 6,8 дней, то есть примерно на неделю работы. А если Вы купили рулон фильтра, то его хватит на месяц, что это будет в деньгах считайте уже сами .

Высота и рабочая высота сухой покрасочной камеры Высота окрасочной кабины – это вся её высота с учетом вентилятора и крыши. Рабочая высота окрасочной кабины – это высота, на которой происходит всасывание лакокрасочного тумана. Довольно часто эта высота кратна высоте картонного фильтра равной 0,9 м. Обычно рабочая высота камеры с сухим фильтром 1,8 метра, что соответствует установленным двум рядов картонных фильтров.

Чем управляется водяная завеса?

Водяную тепловую завесу сопровождают не менее двух переключателей, один из которых должен включать вентилятор, а другой — нагревательные элементы. Также могут быть установлены регуляторы мощности нагрева, которые имеют две или три ступени. Вентиляторы могут быть двухскоростными. Воздушная завеса может иметь термостат, отключающий устройство или элементы нагрева тогда, когда достигается заданная температура.

Есть встроенный и проводной пульт управления, все зависит от выбранной модели. Однако встроенный тип используется на завесах, имеющих небольшой размер, которые устанавливаются для окон и дверей. Это объясняется тем, что от расстояния зависит возможность доставать до кнопок. Соответственно, для водяных завес более рациональным является применение выносных пультов, которые можно устанавливать в нужном месте.

Иногда имеет место использование концевого выключателя, который удобен тем, что включает устройство лишь при открытых воротах. Получается, что выключатель начинает работать при открывании дверей или ворот. Его использование очень удобно на складах и в ангарах.

Как работает

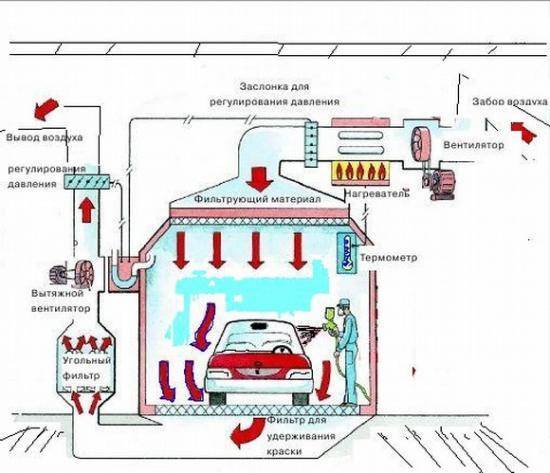

Принцип работы камеры для окраски автомобилей заключается в подаче воздушного потока сверху помещения и отводе воздуха с пространства под окрашиваемой поверхностью. Таким образом, проходящие воздушные потоки захватывают мелкодисперсные частицы лакокрасочных материалов, а также препятствуют поднятию с пола пыли и сора. При герметичности помещения в камере образуется устойчивая атмосферная среда, что исключает сквозняки и резкие воздушные потоки.

Приточно-вытяжная организация должна быть оборудована нагревательным элементом, который позволит стабильно поддерживать в камере комфортную для покраски температуру.

Устройство

Профессиональная покрасочная камера состоит из помещения, в котором проводится окраска, а также сервисных устройств. Простейший комплекс в себя включает:

• воздушные фильтры;
• систему подачи воздуха;
• каналы отвода воздуха;
• нагревательный элемент;
• устройства управления системой.

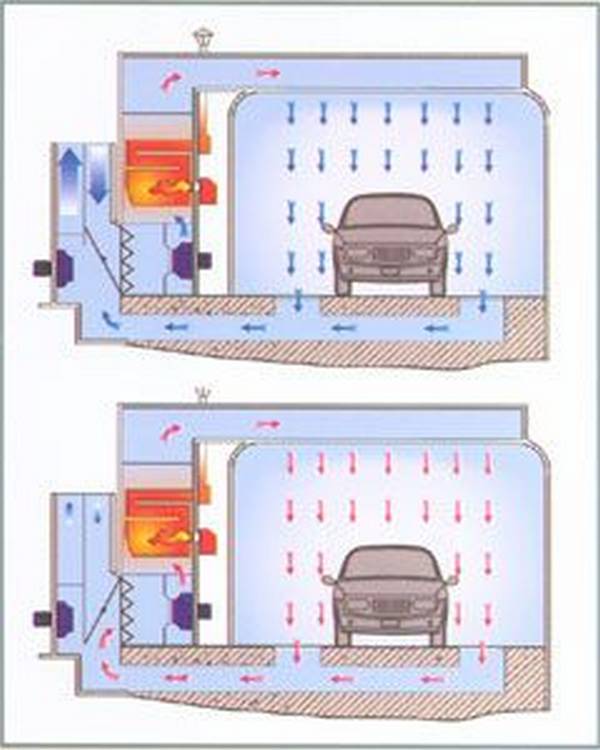

Существуют одноконтурные и двухконтурные комплексы (на фото). В первом случае вентилятор используется только для подачи воздуха. Двухконтурные системы дополнительно оборудованы вентилятором, выполняющим роль вытяжки. Технологичные покрасочные комплексы обладают функцией рециркуляции, что позволяет экономить ресурсы для обогрева. Воздух в таком случае начинает циркулировать по замкнутому кругу. Использовать такой режим рационально при сушке нескольких свежеокрашенных деталей или всего авто.

Покрасочное помещение должно иметь развитую систему вентиляции. Засасываемый воздух проходит двойную степень фильтрации: перед вентилятором и перед попаданием в рабочее помещение. Попадающий воздух должен быть чистым, иначе теряется смысл использования покрасочной камеры – пыль и сор будут налипать на свежеокрашенные элементы. Фильтрующий элемент обязателен в местах отвода воздуха. В режиме рециркуляции в камеру должен подаваться чистый воздух

Очистка препятствует загрязнению окружающей среды, что также немаловажно

Отопление

Чтобы технология покраски не нарушалась, в покрасочной камере температура не должна опускаться ниже +20°С. Использование инфракрасных обогревателей действительно ускорят процесс полимеризации ЛКМ, но использовать их рационально только при небольшой площади окраски. Чтобы ускорить процесс высыхания ЛКП полностью окрашенного авто нужен обдув горячим воздухом. Для подогрева используются теплогенераторы нескольких типов:

• электрические — обычные ТЭНы. Из особенностей – высокое потребление электричества;
• газовые. В теплообменник вживляется газовая горелка. Температура регулируется с помощью датчиков и газового редуктора. Установка такого комплекса требует значительных капиталовложений, что при хороших объемах работы окупится экономией на ресурсах (схема отопления на фото);
• дизельные. Подогрев работает по схожему с газовым оборудованием принципу. Не требует больших затрат на этапе установки, но довольно прожорлив при использовании морозного воздуха. Наиболее оптимальный вариант, если для сушки небольших элементов использовать инфракрасные обогреватели.

Нагрев воздуха осуществляется в теплообменнике, который бывает двух видов: рекуперативный (стационарный) и регенеративный.

Окрасочное помещение

Рабочее помещение должно обладать:

• хорошим освещением. Лампы должны быть установлены на потолке и на стенах, часть которых монтируется под углом. Желательно, чтобы внутренняя отделка не имела искривленных форм. Это поможет маляру определить качество подготовки детали к покраске и лучше контролировать перенос ЛКМ;
• достаточной площадью для комфортной окраски (минимум для легковых авто – 7х4х2.7). Конкретные параметры зависят от габаритов техники, которая будет окрашиваться.

Рабочее помещение должно быть герметичным и хорошо утепленным. Нагнетаемый поток воздуха подается через короб, закрепленный в центре потолка. Отвод осуществляется через отверстия под полом, которые прикрыты решеткой. В рабочей зоне допускается небольшая площадь для установки краскопульта и расположения необходимых ЛКМ.

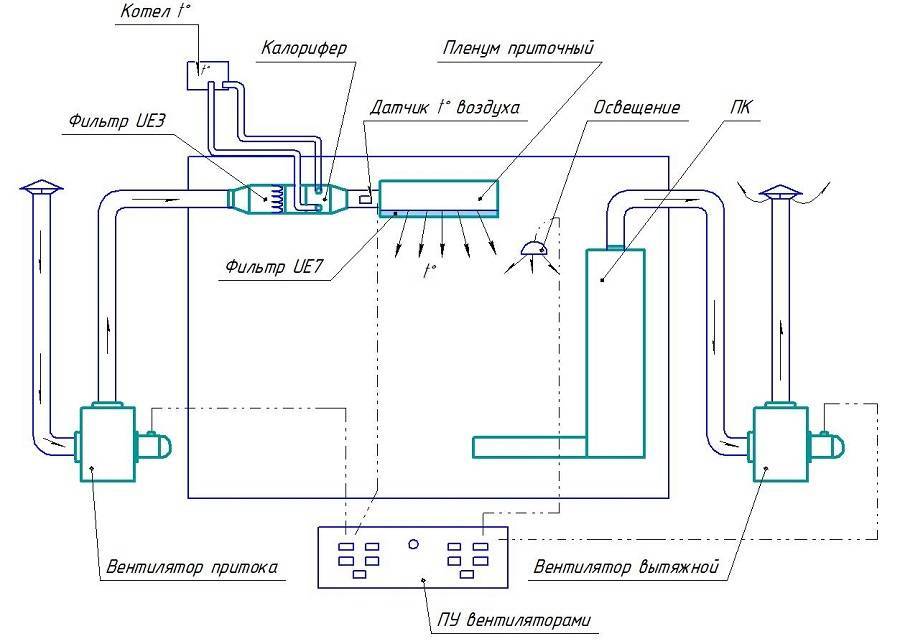

Устройство и схема

Устройство и схема вентиляции зависит от вида системы и ее особенностей. Одномоторная система воздухообмена подразумевает верхнюю принудительную подачу воздуха, за счёт чего происходит осаждение тумана с краской вниз к вытяжным элементам.

При двухмоторной системе дополнительный мотор оборудуется внизу. Он усиливает выведение отработанных газов за пределы рабочего пространства камеры. Это наиболее эффективный вид воздухообмена, но его оборудование экономически целесообразно только в случае высоких рабочих нагрузок, то есть, когда покраска производится постоянно.

Приточно-вытяжная система рассчитывается с возможностью функционирования в трёх режимах:

1. Высокая скорость поступления и вывода воздуха с двухсторонней фильтрацией.
2. Создание особых условий для покраски (температурного режима в 30 градусов).
3. Создание особых условий для просушки (подаётся чистый воздух, доведённый до температуры в 60 градусов).

Плюсы и минусы самодельного бокса

Стоит ли монтировать камеру своими руками или лучше купить готовую? Преимущества самодельного бокса:

• возможность самому создать проект по личному усмотрению;
• экономия денежных средств, в том числе на более дешевое обслуживание камеры;
• возможность сэкономить на некоторых узлах системы, например, купить б/у аппараты.

Недостатков у камеры тоже много. Нет гарантии, что все системы будут работать долго — возможна поломка. Есть риск конструктивных ошибок, ведь расчеты могут быть сделаны неверно. В этом случае придется дополнительно потратиться на ремонт и повторный монтаж оборудования.

Изготовление отдельных систем ПК

Вот мы и подошли вплотную к рассмотрению вопроса, как сделать и обустроить покрасочную камеру своими руками. Дело в том, что покрасочный комплекс состоит из нескольких отдельных систем, которые должны работать согласованно, обеспечивая правильный технологический процесс, являющийся, в свою очередь, многоэтапным.

Приведём основные системы, обустройством которых нам придётся заняться:

• освещение;
• отопление;
• сушильный блок;
• вентиляция;
• водоснабжение;
• система фильтрации;
• система автоматизации.

Рассмотрим по возможности каждую из перечисленных компонент.

Освещение

Не нужно напоминать о том, что в этом нелёгком деле недостаточность освещения может иметь катастрофические последствия. Любые дефекты станут хорошо заметными, если использовать в качестве источников света лампы дневного освещения. Такие люминесцентные светильники необходимо расположить в три ряда – один сверху и два на противоположных стенах. Использование только верхнего освещения затруднит качественную окраску нижней части автомобиля. В таких случаях необходимо использовать переносные лампы.

Отопление

Мини-покрасочная камера, тем более организованная на базе неотапливаемого гаража или возведенная «с нуля», требует обязательного наличия системы отопления, обеспечивающей уменьшение влажности воздуха и поддержание оптимальной температуры.

Для этих целей можно использовать:

• теплогенераторы, в том числе самодельной конструкции. Достаточно дешёвый и экономичный вариант;
• электронагреватели, которых сегодня предлагается огромное количество. Единственный, но существенный недостаток – высокая энергозатратность, что при нынешних ценах на электроэнергию не самое лучшее решение;
• инфракрасные отопители более экономны, но стоят дороже. В среднесрочной перспективе они выгоднее электронагревателей.

Для использования двух последних вариантов необходимо будет позаботиться о стабильности электроснабжения и надёжности проводки.

Система вентиляции

Это далеко не второстепенная компонента покрасочного комплекса, в задачи которой входит отвод наружу загрязнённого воздуха и приток свежего. В качестве труб необходимо использовать только жаростойкие изделия, пластик для этих целей не подходит. Вам потребуется также утепление вентиляционных труб.

Существует два варианта реализации вентиляционных систем: с одним двигателем и двухмоторные. Вторые более эффективны, если нагрузка на самодельную покрасочную камеру в гараже будет высокой. В таких системах верхний двигатель отвечает за отвод воздуха, нижний – за приток свежего.

Сушилка

В идеале это должна быть отдельная камера, но в виду дефицита места в помещении роль сушилки ложится на плечи системы вентиляции. Она должна уметь работать в двух режимах: покраски и сушки.

В первом случае чистый воздух нагревается до 25-30°С, во втором – до 50-90°С. При сушке подаётся только 10% наружного воздуха от требуемого объёма, в такой же пропорции удаляется загрязнённый воздух (в режиме покраски оба режима работают на полную мощность).

Основной недостаток такой организации сушилки – длительное время, необходимое для полной полимеризации нанесённого ЛКП. Ускорить процесс можно. Установив дополнительные инфракрасные обогреватели.

Водоснабжение

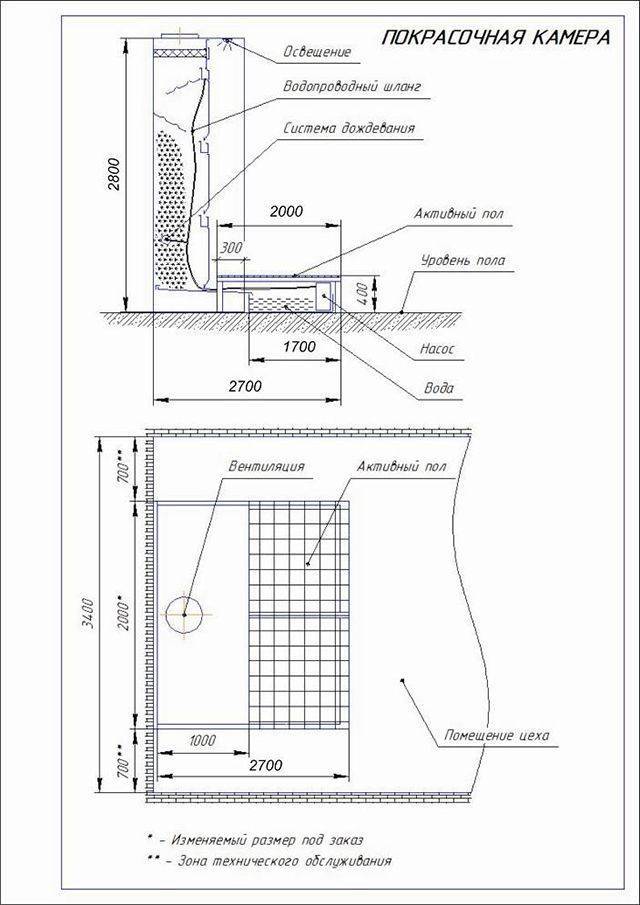

Вода в самодельных покрасочных камерах используется для формирования водяной завесы, в функции которой входит эффективная очистка воздуха тумана из частичек распыляемой краски и паров растворителей.

Стандартная схема обустройства водяных камер предполагает применение трёхуровневой фильтрации:

• первый контур представляет собой водяную завесу, расположенную фронтально;
• второй контур считается основным – именно он отвечает за эффективную очистку воздуха;
• третий контур – сухая финишная фильтрация на основе фильтров из стекловолокна или кокосовых волокон.

Минус водяных завес – в их дороговизне и сложности монтажа, поэтому обычно такие системы не используют, предпочитая более экономичные решения.

Система фильтрации

Очистка воздуха от загрязнений – важная функция для покрасочных камер, оборудованных своими руками. Многие считают, что для этих целей будет достаточно использования фильтров грубой очистки, но это верно только для камер с небольшой нагрузкой. Если предполагается частое использование покрасочного оборудования, то лучше приобрести фильтры тонкой очистки – они дороже, и требуют более частой замены, но и качество фильтрации воздуха у них на порядок выше.

Каким должно быть помещение профессиональной покрасочной камеры

Есть определенные параметры, которые должны приниматься во внимание при организации покрасочной камеры. Помещение под нее должно быть:

• огнеупорным;
• моющимся;
• герметичным.

Это три обязательных пункта. Кроме того, к примеру, при изготовлении стен, нужно учитывать их теплоизоляцию. Они обычно трехслойные. Два слоя из стали заполняются промежуточным теплоизоляционным веществом, которое должно быть негорючим.

Мнение эксперта

Илья Вячеславович

Консультант сайта krasymavto.ru по кузовному ремонту

Задать вопрос

Не экономьте на материалах для теплоизоляции, ведь от их качества зависит не только конечный результат малярных работ, но и ваша безопасность! Пенопласт и полиуретановая пленка относятся к горючим (согласно нормам PN/EN 13355), поэтому их применение небезопасно.

Использование в качестве утеплителя обычной минеральной ваты также не обеспечит должной теплоизоляции, ведь этот материал со временем может сползти, в результате чего образуются свободные пространства, увеличивающие потери тепла в камере.

Далее обратим внимание на пол. Обычно он создается таким образом, чтобы в помещении имелась нормальная воздушная циркуляция

На него нужно настелить несколько слоев решетчатого покрытия, что делает возможным организацию воздуховода.

Помимо этого, при проектировании основных и запасных дверей, учитывается их огнестойкость. А еще дверь являет собой своеобразный герметичный щит, который защищает машину от грязи и пыли снаружи. И не забывайте, при всей ее герметичности она должна открываться легко и быстро, что создаст безопасные условия работы для маляра внутри камеры.

Прежде чем задумываться над тем, как построить покрасочную камеру, предусмотрите, чтобы в самодельном помещении подобного рода была нормальная влажность воздуха и освещение.

Идеально использовать лампы дневного света. Они позволяют увидеть конечный результат таким, каким он будет смотреться на улице при естественном освещении.

И о точках освещения также стоит подумать заранее. Самым эффективным решением будет размещение подобных ламп под потолком, а также на боковых стенках. Но есть здесь и некоторые недостатки. Во время работы мастер не сможет иметь доступный обзор нижней части авто.

Для избавления от мешающих бликов или темных участков, вдоль стен рекомендуется размещать больше продолговатых ламп, позволяющих получить нормальную освещенность авто снизу и без бликов и теней.

Размеры камеры должны быть такими, чтобы мастер мог нормально работать, не спотыкаться о выступающие углы и иметь достаточную мобильность и маневренность при перемещении вокруг корпуса машины. На практике можно использовать разные гаражи или помещения, но площадью не менее чем 4 на 6 метров. И подбирать их нужно по возможности как можно дальше от жилых кварталов. Перед монтажом камеры стоит известить владельца помещения о намерениях.

В основном, не нужно обладать какими-то специальными инженерными знаниями, чтобы создать подобный бокс для окраски. Это под силу и одному человеку.

Можно использовать и металлический каркас. Но здесь потребуется организация дополнительных элементов в виде переходных мостиков. А пространство под полом используется для размещения системы вытяжки, фильтров и прочего.
