Почему профнастил
Вы когда-нибудь видели участок с забором, но без ворот? Редкое зрелище, да? Ну а теперь представьте усадьбу с воротами, но без забора…
А между тем по планам моего хорошего друга, застройка приобретенных им соток должна была начаться именно с ворот! О логике подобного решения меня прошу не спрашивать. Николай – парень неординарный и какое-нибудь адекватное объяснение некоторых его поступков искать бессмысленно.
Я просто был поставлен перед фактом, и от меня не желали слышать рассуждения о рациональности подобного решения, а лишь попросили о дружеской помощи, на что я собственно и подписался.
И первым с чем предстояло помочь, так это с выбором исходных материалов.
Я посоветовал изготовить распашные ворота из профлиста по металлическому каркасу (могут быть ворота и с деревянным каркасом).
Аргументация была донельзя проста и убедительна.
- Во-первых, это самый простой в изготовлении вид ворот, который можно собрать даже не обладая солидным строительным опытом.
- Во-вторых, такие конструкции сравнительно недороги. И если не использовать при их изготовлении художественную ковку – обойдутся не дороже деревянных.
- В-третьих, обсуждаемые металлические изделия относятся к разряду легких и не требуют для установки тяжелого фундамента. Иные умельцы и вовсе пытаются без такового обойтись, что, однако, недопустимо.
- Ну, и наконец, в-четвертых, ворота из профнастила послужат не один и не два года, сохраняя свой первозданный вид и не требуя при этом тщательного ухода.
К недостаткам же можно отнести ну разве что показную бюджетность и небольшую сопротивляемость механическим повреждениям. И в правду, волны профнастла легко примять или поцарапать, но с другой стороны, их же нетрудно и заменить.
Виды конструкции
По конструктивным особенностям можно выделить следующие виды ограждений из профнастила, созданные своими руками:
Распашные
Этот вариант устанавливают на самых разных объектах гражданского и военного строительства. Они популярны в сельской местности и частном секторе городов. Сама конструкция проста: на петли двух опорных столбов навешиваются две створки, открывающиеся внутрь или наружу, насколько достанет места. При этом в середине створа устанавливают ограничитель для удержания их в закрытом положении. В качестве запора используется замок, либо простой засов. А в открытом положении их удерживает подпружиненный фиксатор.
Откатные
Откатные ворота из профнастила легки в обращении и практически не требуют ухода.
Чтобы перекрыть чересчур широкие проемы в частных домах или на производстве применяют откатные ворота из профлиста. Они позволяют сэкономить место, при этом не имея ограничений по высоте. Конструкция у них еще проще предыдущих: полотно, укрепленное на консольной балке, скользит по роликам в сторону, открывая проезд. По периметру — уплотнители, предохраняющие ворота от дождя и снега.
Варианты крепления консоли:
- Сверху при прямоугольной верхней кромке полотна глухих ворот.
- Снизу с открытым профилем в случае глухих ворот с остеклением. При этом допустима любая верхняя кромка.
- С нижним расположением при закрытом профиле, когда важнее эстетика.
- Телескопический вариант для уменьшения места для открытия ворот.
Откатные ворота позволяют встраивать замыкающуюся калитку. При этом добавочным преимуществом становится повышенная стойкость конструкции к взлому и ветровой нагрузке. Стоит учесть, что для сдвигания полотна нужно много места сбоку, а сама конструкция стоит дороже.
Сдвижные
Данный тип ворот относится к предыдущему типу, так как полотно передвигается параллельно стене. Из-за отсутствия направляющей у него отсутствуют ограничения по высоте. Ширина таких ворот достигает 15 метров. Это вандалоустойчивый вариант.
При изготовлении ворот из профлиста целесообразно делать подвесную конструкцию, чтобы неровности грунта не влияли на работоспособность.
Кованые
Самые элегантными из ворот, обшитых профнастилом, — кованые. Элементы декора, изготовленные кузнецом, надежно закрепляются при помощи саморезов, либо сварки. Этот вариант удачно соединяет практичность и изящество. Плюсы в этом случае — дополнительная жесткость и долговечность изделия.
Высчитываем размеры ворот из профнастила
После выбора подходящей разновидности ворот из профиля необходимо определиться с габаритами. Ширина проема рассчитывается исходя их размеров автомобиля, оставляя 1-1,5 м на запас. Также учитываются ширина опорных колонн и промежуток от краев каркаса до опор. Стандартный показатель ширины проема на гаражных воротах составляет 4,5-5 м.
Высота конструкции составляет 2-2,5 м. При расчете учитывается расстояние между поверхностью земли и основанием ворот, а также наличие декоративных деталей в верхней части.

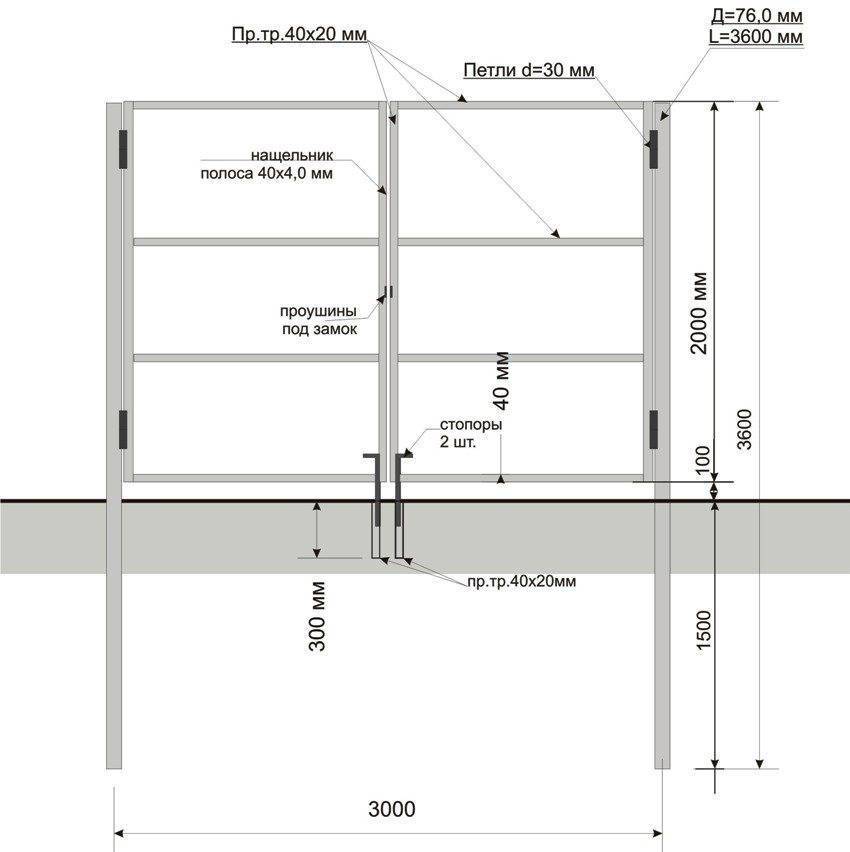

Чертеж ворот
Разработка чертежа ворот из профлиста подготавливается для последующего расчета количества требуемых стройматериалов и анализа степени жесткости конструкции. В схематичной документации указываются следующие пункты:
- высота, ширина проема и габариты каждой створки;
- количество, размеры и глубина закладывания опорных элементов;
- конфигурация каркаса;
- размещение и размеры калитки при ее наличии;
- место крепления навесов;
- способ монтажа замочного механизма и внутреннего фиксатора.
Схематичная визуализация будущей конструкции позволяет подобрать подходящие материалы и элементы. От точности чертежа зависит дальнейшее удобство его использования при монтаже.
Подготовительные этапы
Перед тем, как сделать калитку из профнастила своими руками, следует продумать последовательность действий и подготовиться.
Первый этап подготовки – определение размеров калитки. Высота дверцы зависит от высоты забора, но обычно не превышает два метра (два метра десять сантиметров, если в семье есть высокорослые мужчины). Если забор очень высокий, то калитку не делают на всю высоту забора, а над дверцей делают перемычки из стального профиля и зашивают профлистом. Ширину проема обычно делают метр-метр десять сантиметров – такая ширина позволяет пройти на участок с крупными сумками в руках или занести мебель. Большая ширина калитки требует более тяжелой и прочной рамы с дополнительными перемычками; не очень удобна для открывания; есть вероятность перекоса дверцы в процессе эксплуатации.
Вторым этапом следует продумать конструкцию дверцы и опорных стоек и начертить схему с размерами.
Третий этап подготовки – подготовить материалы и инструменты.
Установка столбов и закладных деталей
Когда составлен порядок действий, можно приступать к обустройству фундамента. Его вид выбирается исходя из особенностей грунта, предстоящей нагрузки.
Определить, оптимальный вид основания поможет эта статья: «Фундамент для ограждения».
Вариантов столбов тоже несколько:
- металлические;
- винтовые сваи;
- кирпичные или каменные;
- бетонные (из блоков).
Под профтрубы можно не делать основательный фундамент, а просто забетонировать каждую стойку.
Хорошо смотрятся кирпичные или каменные столбы. Под них потребуется фундамент глубиной от 1 м
Армирование обязательно, причем важно оставить закладные из арматуры, к которым потом получится приварить трубы для фиксации петель. По центру вставляется металлическая опора и вокруг нее выполняется кладка кирпича

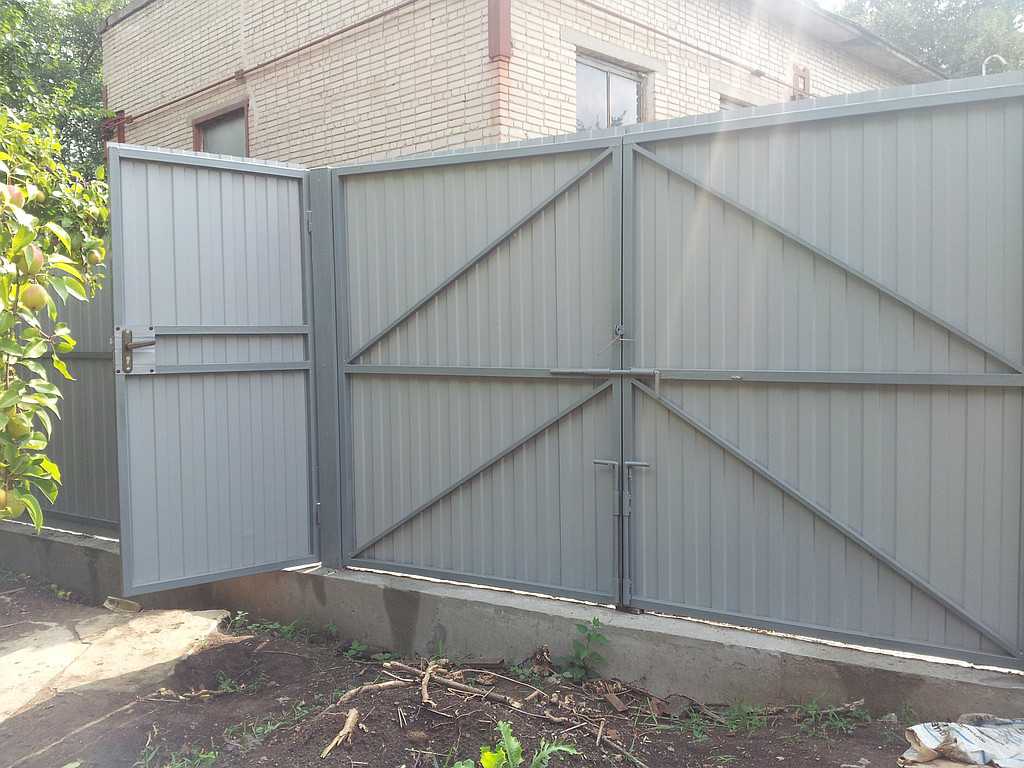

Монтаж ворот и калитки
Следующим этапом будет изготовление своими руками ворот из профнастила.
- Для этого в первую очередь нужно изготовить створки. В качестве материала лучше взять металлический уголок 50/50 мм или профилированную трубу 40/20 мм. В этом случае отдадим предпочтение профилированной трубе.
- Выбранный материал разлаживается на ровной поверхности, причем площадка должна превышать размеры конструкции на пару метров, для удобного монтажа.
- Согласно схеме на профиле делаются соответствующие отметки и с помощью болгарки отрезаются заготовки нужной длины. Оставшиеся на профиле заусеницы зашлифовываются.
- Заготовки стыкуются, но прежде чем провести сварочные работы, необходимо с помощью нити проверить диагональ.
- Когда все детали будут идеально подогнаны, их нужно прихватить сваркой и снова проверить, не повело ли конструкцию, ведь обшивка профнастилом должна производиться на ровную поверхность.
- Если все в порядке, элементы провариваются и швы зачищаются болгаркой. Если же все-таки есть небольшие отклонения, то их можно исправить при помощи молотка.
- При монтаже створок своими руками требуется увеличение жесткости конструкции, это необходимо сделать за счет дополнительных распорок.
- Если изготовление калитки планируется в створке, то здесь необходимо учитывать дополнительные ее размеры. Причем усиливать эту створку уже не понадобится, так как для калитки из профнастила потребуется установка дополнительной стойки, которая и усилит всю конструкцию.
- Когда сделанные своими руками створки будут полностью готовы, нужно приварить навесы. Для этого они вначале привариваются к стойкам. Затем на бруски устанавливаются створки, их высота зависит от того, какое расстояние от земли вы запланировали для ворот из профнастила. Подогнанные створки также привариваются к навесам.
- Далее каркас снимается и обшивается профнастилом. Для этого снова проводятся необходимые замеры, и если требуется, то листы профнастила обрезаются болгаркой. Укладываются листы внахлест волна на волну.
- Обшивка профнастилом может производиться при помощи специальных саморезов или заклепочного инструмента. Для этого по всему периметру профиля сверлятся отверстия под необходимый диаметр, и листы крепятся к раме.
- Обшивка калитки профнастилом проводится таким же способом. Если она устанавливается отдельно от створок, то ее каркас крепится на дополнительный столб, также как и створки.
Как вы уже поняли, что установить своими руками ворота из профнастила совсем не трудно, причем для этого не требуется больших затрат и времени.
Установка столбов
Перед тем как устанавливать опорные сваи, необходимо расчистить и выровнять участок, затем разметить положение столбов и выкопать яму. При этом необходимо учитывать, что столбы вкапываются на 1/3 от общей длины. Также они должны быть выше уровня ворот на 0,5 метра. В диаметре яма не должна быть слишком большой, достаточно сделать примерно 20 см.
На этом этапе необходимо подготовить стойки, для этого понадобятся железные трубы, которые предварительно нужно очистить от ржавчины, это можно сделать при помощи наждачной бумаги. Затем стойки обрабатываются антикоррозийным средством, а нижняя часть трубы обмазывается битумной смесью.
На дно ямы насыпается слой песка и щебенки, а затем в нее устанавливается подготовленный столб, при этом его необходимо правильно выставить и по высоте, и по вертикали. Чтобы конструкция не сдвинулась и не съехала во время бетонирования, ее нужно закрепить.
После крепления необходимо вновь проверить, ровно ли стоят столбы, для этого понадобится уровень. Если все нормально, то засыпают яму щебенкой на треть от высоты и уже после заливают ее бетонным раствором. Сразу после заливки необходимо закрыть верх трубы заглушкой. Как только бетон застынет, то распорки можно убрать, как правило, на это уходит 2-3 часа.
Установка ворот не займет много времени
Если нужно сделать ворота из профлиста, которые будут крепиться на кирпичных столбах, то выкапывают квадратную яму. Затем производят следующие действия:
- В подготовленную яму насыпают битый кирпич, камни или крупную щебенку.
- Ровно посередине устанавливается стальная труба или арматура, причем она должна быть выше поверхности земли на 40-50 см.
- Все заливается бетоном и оставляется на просушку.
- На высохшую бетонную поверхность необходимо уложить кусок рубероида.
- После этого к уже имеющейся трубе приваривается еще одна, равная по длине.
- Теперь вокруг этих металлических свай укладывается кирпич.
Как только кирпичная кладка достигла высоты в 20 см, в сваю вмуровывают металлическую закладную, при этом она должна располагаться со стороны проема. В верхней части проделывают то же самое действие. Собственно, к ним и нужно будет приварить стойки ворот.
Это полезно: как сварить ворота для гаража своими руками.
Определяемся с материалами для ворот
Установка и заливка столбов под ворота
Прежде всего, стоит определиться какой профильный лист стоит использовать для устройства ворот. Все профильные листы делятся на три группы: С, НС и Н. «С»- это стеновые профильные листы, на изготовление которых идет оцинкованный лист малой толщины и с невысокой высотой ребра, он легок и достаточно прочен. Именно лист этой марки наиболее пригоден для самостоятельной постройки ворот.
Дальше идут профильные листы марки «НС», это листы с большей высотой волны, большей толщиной листа. Они более тяжелые и прочные, буковка Н в марке обозначает «несущие». И, наконец, марка «Н» – «несущие». Это тяжелые профильные листы для изготовления железных ангаров и устройства кровель большой площади. Они чрезвычайно тяжелы и излишне прочны, использование профильных листов такой марки для ворот на даче или в гараже просто нецелесообразно. Для изготовления ворот в личном хозяйстве собственными силами подходят следующие виды профильного листа:
- С8 – профильный лист с высотой волны 8 миллиметров, изготавливаются из листа толщиной от 0.4 миллиметра до 0.6 миллиметра. Вес одного квадратного метра такого листа от 4 килограмм, до 5.5. То есть если одна створка ворот имеет размеры 2 метра на 2.5 метра, то весь профильный настил для нее весит максимум 25 килограмм. Как раз такой вес, который можно с большим усилием поднять одному и достаточно легко вдвоем.
- С10 – профильный лист с высотой волны 10 миллиметров, толщина листа может быть от 0.4 до 0.8 миллиметров. Квадратный метр этого листа весит от 4 до 7.5 килограмм. Опять же, если посчитать весь вес профнастила на одну створку ворот, то она составит около 40 килограмм. Немного потяжелее, но подъемную технику можно не привлекать.
Стоит заметить, чтобы избежать операции резки профильного листа на своем участке, нужно сразу заказать всю партию профнастила и для забора и для створок ворот того размера, который вам требуется. Именно на стационарном оборудовании профильные листы режутся наиболее точно и с наименьшими повреждениями.
После того, как мы определились какой профильный лист будет использован для обшивки каркаса, стоит подумать о том, как этот каркас делать. Вариантов здесь два – деревянные брусья и железный прокат. Предпочтительнее использовать металлическую раму для ворот. Для этого есть ряд причин.
Первая – дерево, находящееся на улице, надо очень хорошо защитить от гниения, а места контакта его с металлической поверхностью профильного листа особенно. Вторая – любая металлическая деталь крепежа, в конце концов, разбивает дерево и крепеж ослабевает. Дерево стоит использовать при наличии хорошего бруса, без сучков и признаков загнивания и при стойком неприятии работы с железом – сварки, сверления и резки. Деревянный брус для распашных ворот лучше всего брать сечением 10 на 10 сантиметров, это самый оптимальный по прочности и весу вариант.
Отлично будет, если он перед собиранием рамы ворот пролежал год–другой в сарае под крышей. Для железной рамы ворот лучше всего использовать профилированную трубу, квадратного или прямоугольного сечения, например 40 на 20 миллиметров, с толщиной стенки 2 миллиметра. Такие размеры оптимальны для прочности и небольшого веса.
Процесс соединения листов из металлопрофиля
Процесс соединения производится на ровной поверхности. Это необходимо для того, чтобы с точностью выложить на поверхности будущий каркас ворот по чертежу, тем самым создавая прямоугольную конструкцию.
Сварка каркаса
Для сварки на поверхности не должно быть горючих элементов. Для достижения прямых углов заранее следует обзавестись уголками, собранными из двух перпендикулярно скрепленных деревянных брусков.
https://youtube.com/watch?v=fwXttKqAVmg
При неправильной сварке элементов каркаса длины диагоналей створок будут различаться. Чтобы этого не допустить, деревянный уголок крепится к плоскости, где будут вестись сварочные работы. Сначала детали стыкуются и прихватываются, после чего можно переходить к другому месту. Лишь после прихватывания всех элементов допускается капитальное обваривание.
Процесс капитальной обварки каркасных комплектующих
Важно помнить следующее правило: створки должны будут выдержать не только собственный вес каркаса, но и листы профнастила. К этому следует прибавить малозначимый, но всё же вес дополнительных строительных материалов и атрибутики, а также погодные условия (сильный ветер, метель и т.п.)
Для создания дополнительной вертикальной жёсткости каркаса добавляют различные горизонтальные элементы. Например, если створки ворот достаточно широкие, по горизонтали из одного конца в другой устанавливаются дополнительные балки, которые и обеспечивают жёсткость.
Увеличение вертикальной жёсткости за счёт добавления горизонтальных элементов
Рабочий проект
Несложный проект нужен для упрощения рабочего процесса. Простая схема поможет не забыть все параметры деталей, а также количество материала, которое надо купить. Существует два способа установки конструкции:
- Одностворчатые ворота. Такой способ в основном используется для калиток или нешироких ворот. Это обусловлено рядом минусов. Появляется большая парусность — при ветре створку будет тяжело удержать, и возможна деформация петель. Придется усиливать каркас, а это повлияет на перекос опоры, поскольку образуется большая масса.
- Двустворчатые ворота. Этот вид ворот более востребован. Можно избежать такой деформации, как в первом варианте, но появятся лишние расходы на изготовление конструкции на две створки, а также на дополнительные петли. Однако есть большой плюс — ворота более устойчивые и на столбы оказывают минимум нагрузки.
Чертежи ворот из профнастила своими руками должны учитывать ширину створок, конфигурацию каркаса и количество опор — их глубину и высоту. Также надо определить высоту и ширину изделия и указать в проекте, будут ли дополнительные декоративные элементы. Далее вычисляется величина калитки, которая может устанавливаться внутри ворот или отдельно. Учитываются зазоры между колоннами и конструкцией.
На схеме указываются места расположения шарниров, замка и шпингалетов, которых должно быть 3 штуки. Один шпингалет, горизонтальный — для калитки, а последние, которые фиксируют конструкцию, устанавливаются на нижнюю часть ворот в вертикальном положении. В обязательном порядке в чертеж ворот вносятся детали, усиливающие каркас створок. Надо определиться с их расположением. Будут ли они крестообразной формы или просто установятся по диагонали
В любом случае важно учитывать любую мелочь
Основные конструкции и преимущества профнастила
Почему многие люди выбирают именно профнастил? Дело в том, что он позволяет сделать прочную конструкцию. Ворота, которые сделаны своими руками, будут стоять не менее четверти века, при этом их не нужно будет постоянно ремонтировать и следить за ними.
Разновидности профнастила
Используемые материалы имеют небольшой вес, за счет этого установка значительно облегчается, и не составляет труда на объект привезти все необходимые элементы. Также можно выбрать подходящий цвет и покрытие в соответствии со вкусами хозяина.
Кроме того, производители профнастила дают возможность сэкономить на краске, ведь покрытие под солнечными лучами не выгорает и внешний вид остается прежним. Строительный материал чаще всего используют для откатных и распашных ворот.
Лучше своими руками собирать распашные ворота, которые будут состоять из двух одинаковых частей, каждая из них должна открываться в определенную сторону. Безусловно, лучше сразу сделать одну большую створку, которая будет открывать въезд в необходимую сторону.
Но выбирая такой вариант, на петли ложится слишком большая нагрузка. Поэтому застройщики советуют выбирать все-таки привычную и стандартную двустворчатую конструкцию. Дабы легковая машина могла беспрепятственно проехать на территорию, достаточно сделать ширину готовой конструкции четыре метра. Что касается высоты сварной рамы, то она может составлять от 2 до 2,5 метров.
Установка столбов
Установка ворот и калитки в первую очередь требует крепких и надежных опор, которые в большей степени отвечают за их работоспособность.
В первую очередь необходимо своими руками установить один столб, так как от него будет проще делать последующие более точные замеры. Для этого под него выкапывается яма глубинной около метра, но не меньше глубины промерзания, в северных районах она может доходить до 2 м.
Затем на дно ямы насыпается щебень и песок, то есть делается своеобразная подушка около 20 см и хорошо утрамбовывается.
Далее берется столб из профилированной трубы и вставляется в яму, длина его зависит от глубины ямы и выбранной высоты ворот. Можно так же поставить и кирпичный столб, но этот вариант довольно проблематичный и требует для начала оснастки фундамента, та потом возведения конструкции. Выбрав столб из профилированной трубы, мы получаем более быстрый монтаж.
Затем необходимо приготовить раствор из мелкофракционного щебня, песка и цемента и залить им установленный в яму столб. Чтобы в растворе не оставался воздух, его нужно хорошо утрамбовать.
Когда заливка будет закончена, с помощью уровня проверяется вертикальность, это довольно важно, потому как не должно быть не малейших перекосов, иначе створки ворот не смогут правильно закрываться и будут заклинивать. Затем сразу может выполняться последующая установка столбов
Она делается своими руками, поэтому же принципу. Если монтаж калитки осуществляться отдельно от основной конструкции, то для нее необходимо установить дополнительный столб
Затем сразу может выполняться последующая установка столбов. Она делается своими руками, поэтому же принципу. Если монтаж калитки осуществляться отдельно от основной конструкции, то для нее необходимо установить дополнительный столб.
Выставление вертикали для столбов
Инструкция по сборке: основные этапы
Порядок создания ворот из профлиста:
- Разработка проекта ограждения. Составление чертежей расположения деталей. Определение размеров заборных частей.
- Расчет количества материалов, фурнитуры.
- Подготовка инструментов.
- Создание заготовок.
- Заливка фундамента при необходимости, установка столбиков.
- Возведение каркаса, рамки.
- Защита металлических деталей от коррозии.
- Крепление петель.
- Навешивание створок.
- Обшивка профнастилом.
- Встраивание автоматики.
Тематический материал:
- Как построить забор из профнастила своими руками
- Крепеж для забора из профнастила
Подробности каждого этапа описаны ниже.
