Параметры конструкции
Мастера придерживаются одних размеров, по которым изготавливают распашные ворота из профнастила. Вы также должны изготавливать конструкцию по определенным параметрам, соблюдая технологию. Шире ворота сделать не получится — это связано с тем, что опорные столбы не выдержат чрезмерной нагрузки и попросту перекосятся, а такая неприятность приведет к реконструкции изделия.
Стандартная ширина
Обычно ворота предназначаются для автомобилей, которые будут заезжать на дачный участок, поэтому проем делается по ширине автомобильного транспорта с учетом зеркал. Также к проему добавляются дополнительные 100 см на свободную маневренность машины, которая будет проезжать через ворота. Кроме этого рассчитывается ширина опор. Если калитка будет монтироваться независимо от ворот, отдельно, то потребуется установить 3 колонны
Также берется во внимание величина щелей между столбом и калиткой и ширина зазора между каркасом ворот и колоннами. Сюда же входят параметры фурнитуры
Необходимо все точно рассчитать, чтобы не получилось ситуации, когда фундамент под колонны уже сделан, а они окажутся на рабочей ширине створок, следовательно, размер ворот уменьшится. Следом за этим придется увеличивать ширину калитки, а иметь калитку огромной ширины нецелесообразно. Ширина калитки по стандарту составляет 120 см, а для ворот — от 450 до 500 см. Ширину ворот нужно подгонять под параметры листов, поскольку для монтажа одного профлиста будет мало.
Стандартная высота
Классическая высота ворот составляет от 220 до 250 см. Стандартный лист имеет длину 200 см, но есть и длиннее, но от очень больших листов может остаться много обрезков. В любом случае придется предварительно поинтересоваться у консультанта о параметрах профнастила.
Как правило, под калиткой и воротами всегда предусматривается зазор, потому что при слишком маленькой щели между землей и каркасом может происходить постоянное цепляние изделия за поверхность грунта или плитки. Оптимальный зазор составляет 5−10 см. Некоторые увеличивают это расстояние до 30 см, но это не эффективно ввиду того, что на территорию могут проникнуть некрупные собаки.
Внимание! В зимний период под воротами и калиткой вероятнее всего будет образовываться наледь. Ее нужно своевременно удалять, иначе возникнет сложность при открывании створок
Достоинства и недостатки металлических ворот с калиткой
Несмотря на обилие различных материалов, металлические ворота по-прежнему считаются самыми прочными и надежными. Есть у них еще ряд преимуществ:
- Простота эксплуатации. Створки ворот ходят на петлях, поэтому открывать и закрывать их вовсе не сложно;
- Легкость установки. Установить такие ворота своими руками может даже непрофессионал. Главное в этом деле, иметь навыки сварки и четко следовать инструкции;

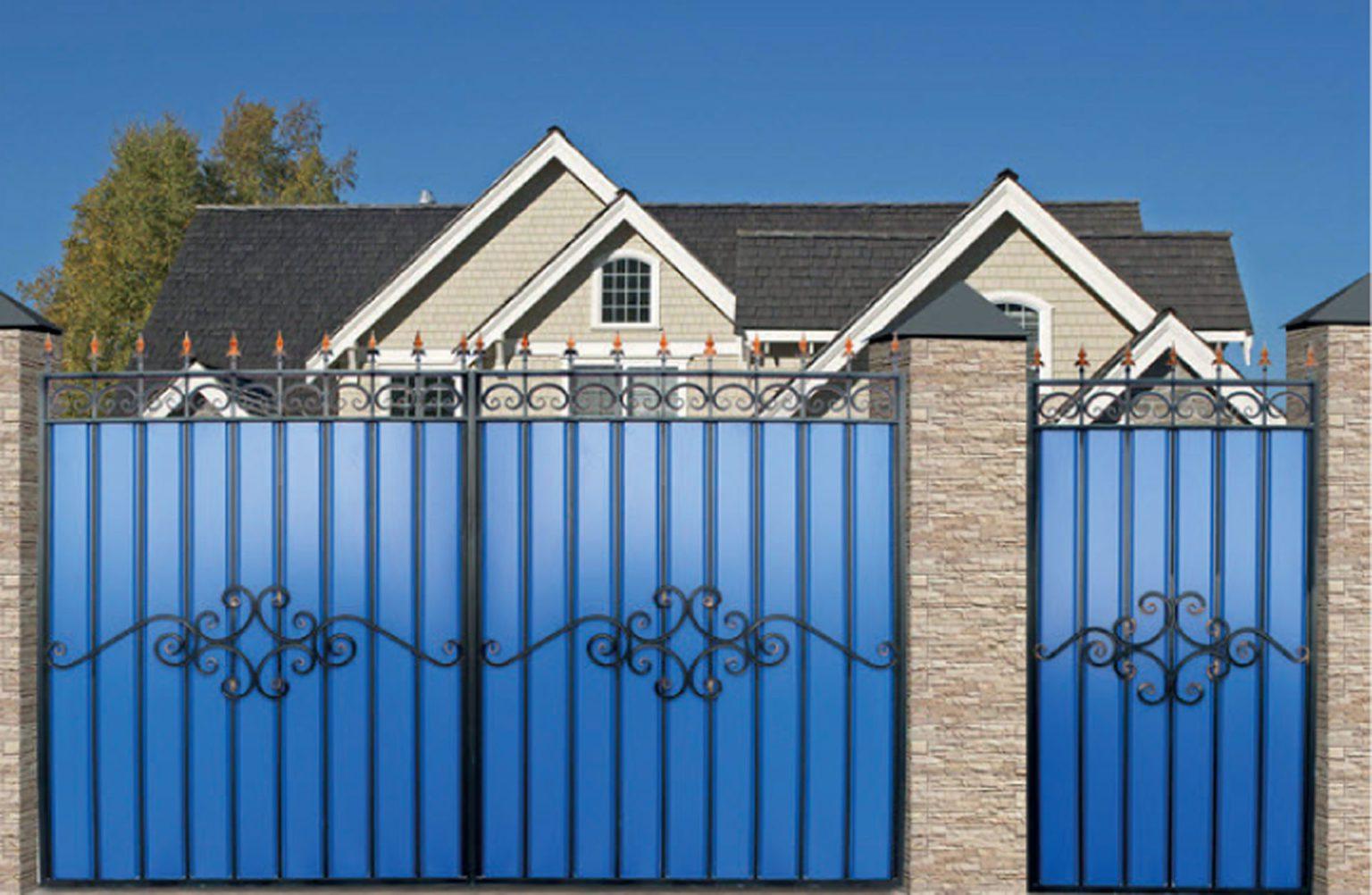

Распашные ворота с калиткой просты в эксплуатации
Ворота с калиткой позволят с легкостью пройти на участок, не открывая самих ворот
- Обилие вариантов. Благодаря современным профилям, можно создать разные по исполнению и цене ворота;
- Противостояние непогоде. Если выбрать алюминиевый профиль с полимерным покрытием, можно не бояться любых климатических условий;
- Оптимальность настройки. Благодаря простому запорному замковому устройству можно с легкостью настраивать всю конструкцию.
Есть у распашных ворот и незначительные недостатки. Так, для того чтобы створки беспроблемно открывались, требуется свободное пространство. Кроме того, препятствием для открывания ворот могут стать зимние сугробы, которые придется частенько раскидывать.
Зимние сугробы могут стать препятствием для открытия распашных ворот и калитки
Оформление ворот и стилистика
Зависит от вкуса и возможностей хозяев
Важное условие при выборе декора ? сочетаемость с фасадной частью дома, крышей. При выборе цветов также стоит учитывать этот фактор
Допускается брать контрастные тона.
Иногда столбы дополняют уличными фонарями, добавляя яркости усадьбе в ночное время. Створки украшают маленькими резными фигурками, коваными узорами, интересными рисунками. Любители минимализма ограничиваются подбором изысканного материала для ворот, не используя лишних украшений.
Прованс
Забор оформляется под старину. Это образец гармоничного сочетания камня и дерева. Столбы рекомендуется выкладывать из песчаников и известняков теплых тонов. Гранит не подойдет. Камни должны напоминать о происхождении стиля – южном французском побережье.
Створки обшиваются деревом и красятся в следующие цвета:
- сиреневый;
- бирюзовый;
- лиловый;
- бежевый;
- светло-зеленый.
Забор должен создавать впечатление старого сооружения. На поверхности специально оставляют потертости. Допускается использование ковки ? простых элементов без узоров. На секциях навешивают садовые растения в горшках или высаживают по периметру вьющиеся розы.

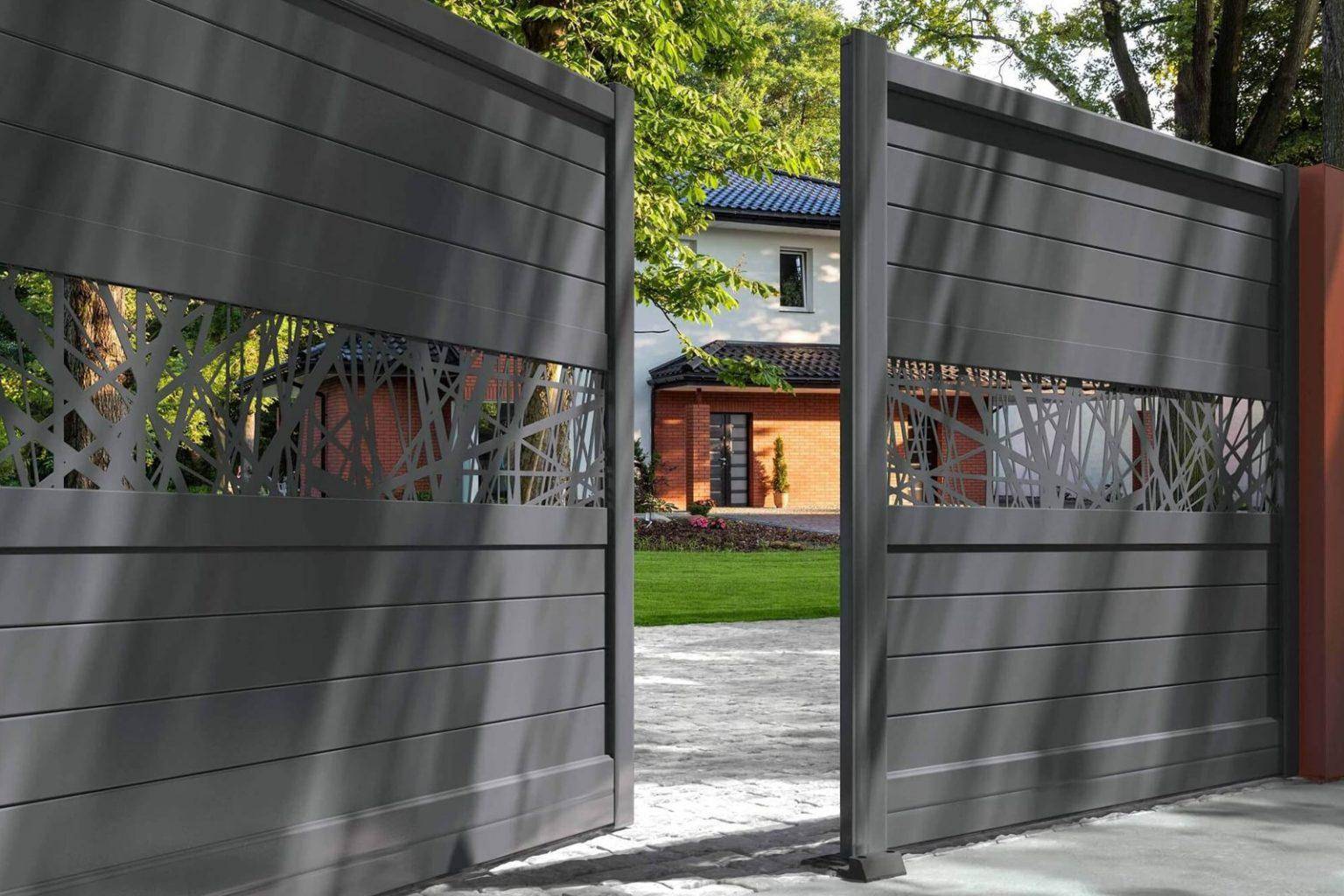

Хай-тек
Направление, которое призвано показывать удачное сочетание минимализма деталей и экспрессию оформления.
Уместные материалы для создания створок:
- трубы;
- поликарбонат;
- сетка-рабица;
- габионы;
- стальные листы;
- террасная доска;
- алюминиевые детали, профили;
- дерево с подчеркнутой структурой.
Столбы возводятся из металла, бетона, хорошо отполированного камня. Для обшивки лучше расположить трубы, доски или профили в горизонтальном положении, подчеркивая оригинальность решения. Для хай-тека уместно приобретение готовых филенчатых конструкций.
Лофт
Строгое направление, которое у многих ассоциируется с незаконченным ремонтом.
Основные признаки лофта:
- грубое, не отшлифованное дерево;
- кирпичные столбы;
- бетонные плиты без отделки;
- металл без покраски.
Цветовая гамма преимущественно темных тонов серого, черного, коричневого. Допускается игра на контрасте – красный с черным, белый с коричневым. Линии простые, без узоров. Ворота в стиле лофт – грубые створки из дерева, железа, напоминающие двери производственных цехов.
Модерн
Яркие примеры заборных конструкций в этом стиле:
- из алюминиевых горизонтальных профилей;
- кованые ажурные, витиеватые элементы;
- металлические разноцветные створки.
Основное требование – волнистые, извилистые линии, углы, растительные мотивы. В стиле модерн чаще всего создают кованые откатные ворота, которые отличаются современным дизайном и длительным сроком службы.
Чтобы происходящее не участке не просматривалось, фоном ковки делают листы поликарбоната, дерево, профнастил.
OLYMPUS DIGITAL CAMERA
Особенности выбора
Если Вы решили приобрести распашные ворота, внимательно отнеситесь к их выбору. Правильно подобранные ворота не вызовут у Вас проблем с их эксплуатацией.
Металлические ворота имеют огромное количество достоинств
Итак, обратите внимание на следующие моменты:
Ширина ворот. Чем створки больше, тем массивнее должны быть столбы под них. Также учитывайте ширину улицы. Чем она уже, тем шире должен быть проем для въезда и, соответственно, ворота;
Совет! Выбрав широкие ворота, не забудьте установить сверху съемную металлическую стяжку, которая станет для них укреплением.
Распашные металлические ворота в стиле модерн
Распашные ворота и калитка из металла со столбами из декоративного камня
Место установки. Перед монтажом распашных ворот следует убедиться, в том, что створки не будут цепляться за землю из-за неровности поверхности. Также следует предусмотреть наличие прочих препятствий (кустов, деревьев и т.п.).
Совет! Выбирайте конструкции со стопором, так створки не будут чрезмерно откидываться.
Ворота из металла можно приобрести уже готовые или же сделать своими руками
Вид калитки. Если калитка будет открываться внутрь двора, при сильных снегопадах могут возникнуть проблемы с ее откапыванием. Чаще устанавливают открывающиеся наружу створки. Когда калитка расположена непосредственно в воротах, это помогает сэкономить место. Однако такой вариант покажется не очень удобным высоким людям, поскольку им придется наклонять голову, проходя через такую дверь. Зато можно не бояться, что встроенную калитку занесет снегом, поскольку она имеет порожек.

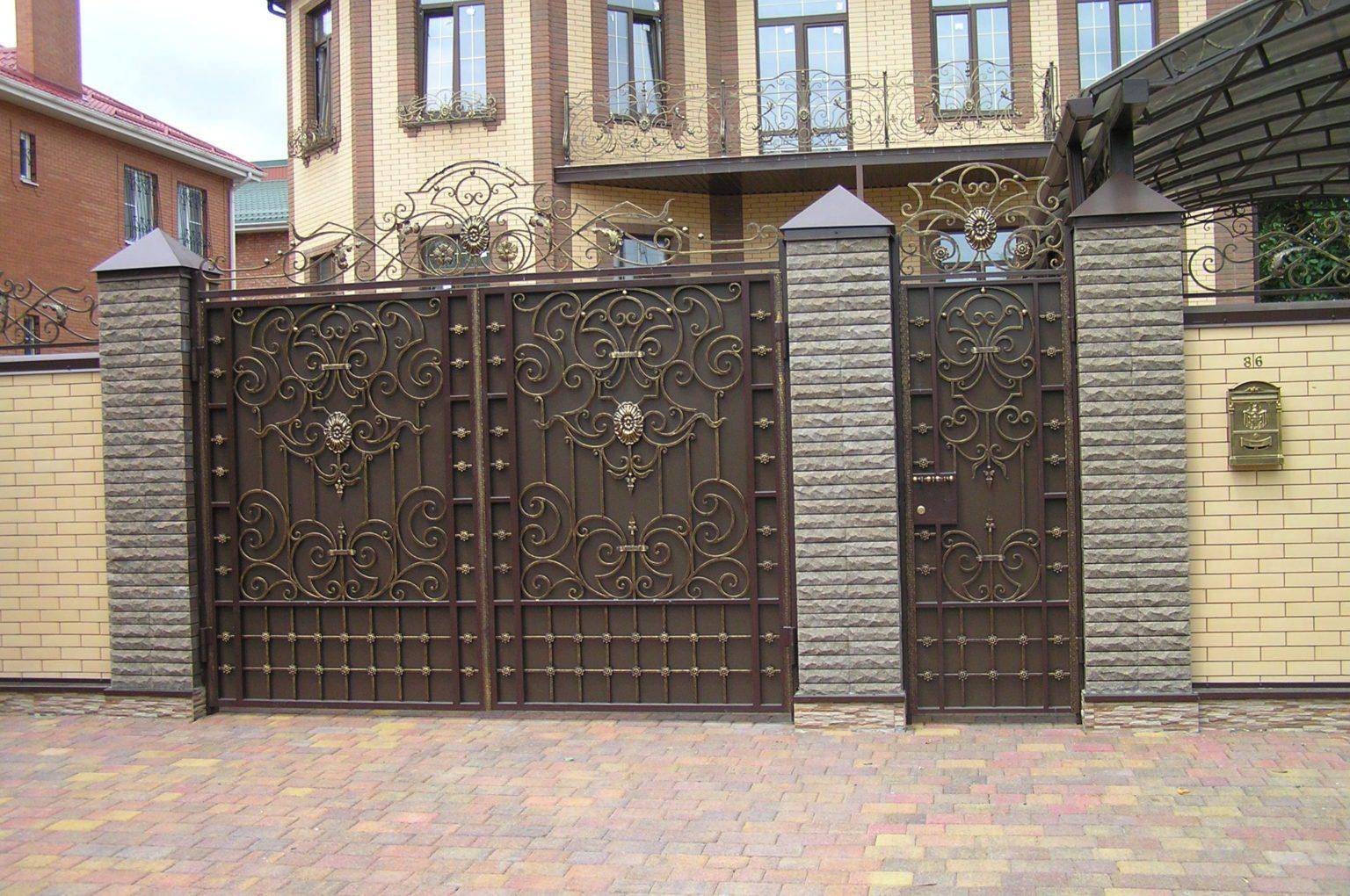

Великолепные кованые распашные ворота с калиткой
Распашные ворота со встроенной калиткой
Из каких материалов лучше сделать?
Деревянные ворота
Натуральную древесину легко вписать в любой стиль — от традиционного до современного. Фактура отлично сочетается с окружающей средой, постройками из дерева или кирпича. Правда из дерева изготавливают лишь откатные или распашные створки.
Плюсы:
- Экологичность. 100% натуральный восполнимый ресурс.
- Экономичность. Сооружение из досок — максимально бюджетный вариант.
- Простота сборки. Доступно самостоятельное изготовление ворот.
- Возможность ремонта. Если одна доска повредилась — ее легко заменить.
Минусы:
- Сложность подготовки. Чтобы продлить срок службы дерева, его пропитывают защитными составами от огня, воды, вредителей.
- Недолговечность. Даже несмотря на тщательную подготовку, продолжительность жизни у дерева и запас прочности меньше, чем у металла.
Зато благодаря большому выбору красок, отделку деревянных ворот можно сделать оригинальной, раскрасив под градиент, нанеся узоры или надпись.
Совет! Если внешний вид дерева нравится, но хочется чего-то более практичного — выбирайте искусственный аналог: полимерный композит. Современные, стильные и надежные створки из ДПК много лет будут радовать своей красотой.
Металлические ворота
Современные системы чаще делают из металла. По прочности, долговечности, надежности он заслуженно считается оптимальным материалом для изготовления ворот. Металлические входные конструкции практически не требуют ухода, отличаются долгим сроком службы, могут изготавливаться индивидуально.
Какими еще характеристиками обладают металлические створки зависит от вида:
Профнастил. Оцинкованные листы бывают разного цвета, стоят недорого, устанавливаются на каркас быстро и просто. Отличный эконом вариант, который имеет лишь один серьезный минус — внешний вид. Изысканным и красивым такое решение не назовешь.

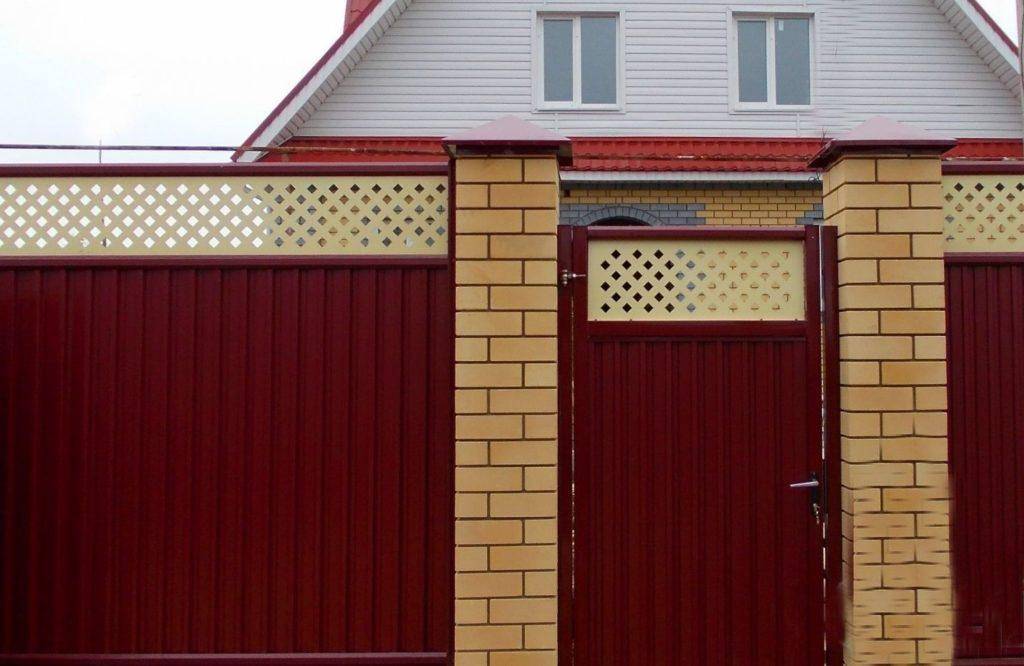

На фото конструкция из профнастила
Евроштакетник. Металлический штакетник издалека мало чем отличается от деревянного, но служит гораздо дольше натурального аналога. Вписывается в современный дизайн, сочетается с таким же забором.

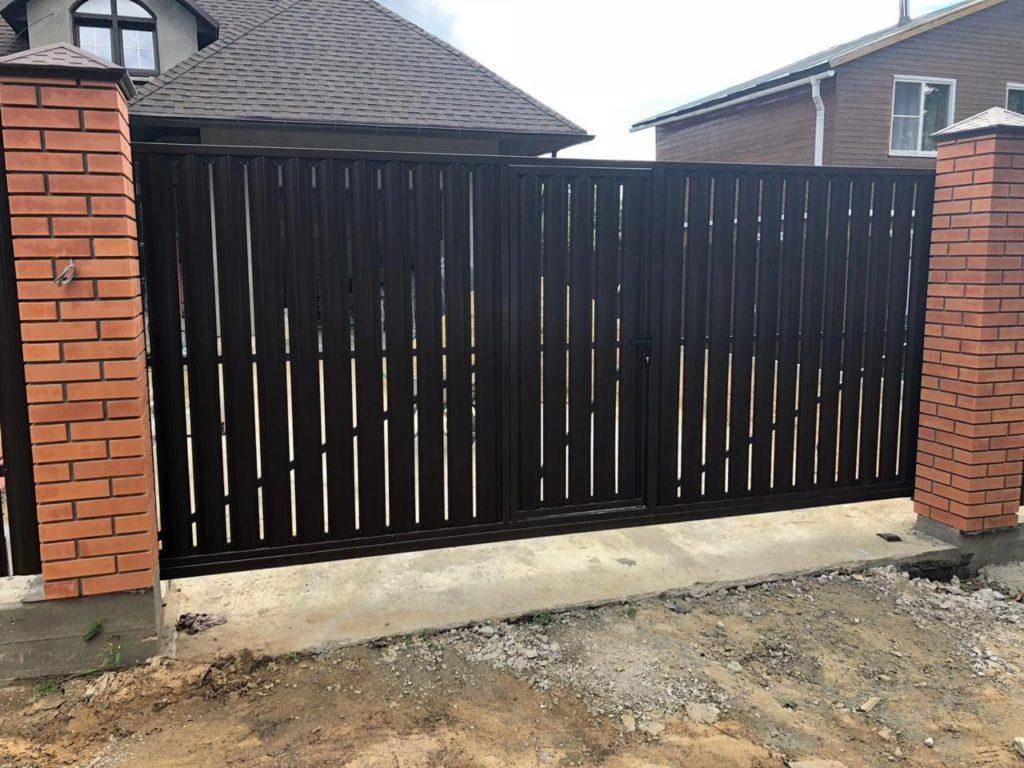

На фото сочетание евроштакетника с камнем
Решая из чего будут сделаны створки, учтите важный нюанс: закрывает ли материал вид на участок? И хотите ли скрыться от посторонних глаз? Если сквозной обзор — преимущество, подойдет штакетник или ковка. Глухие створки изготавливают из досок, древесно-полимерного композита, профнастила, либо «подкладывая» под ковку листы металла или поликарбоната.
Монтаж опорных столбов
Необходимо выбрать материал под опорные столбы. Чаще всего это труба диаметром 10 см или профильный материал с квадратным сечением так же в 10 см.
Если калитка входит в полотно ворот, то таких труб потребуется две. Если же она планируется, как отдельностоящая, то следует взять 3 трубы:
- Для начала в земле выкапываются ямы под опорные столбы на глубину около 1 метра. Окружность ямы должна быть не менее полуметра.
- На дно необходимо уложить прочный твердый материал, который будет препятствовать проваливанию ворот. Это может быть бетонный раствор, которому дают хорошенько просохнуть.
- Столбы поочередно погружаются в ямы и на этом этапе необходимо выставить их максимально ровно по отношению друг к другу.
- После погружения обоих столбов, сверху кладут балку и выравнивают столбы при помощи строительного уровня. В вертикальной плоскости так же нужно проверить ровное положение, чтобы не было наклонов.
- Как только стойки выровнены, можно приварить временным швом верхнюю балку, чтобы они не смещались в процессе работы. С этой же целью добавляют несколько раскосов.
- После этого следует приступать к заливке основания бетоном. Если планируется облицовка опор при помощи декоративного кирпича или других материалов, нужно предусмотреть заранее металлические выступы, чтобы на них можно было навешивать петли.
Калитка с воротами
Нюансы и советы
Мы рассмотрели, как сделать калитку с металлопрофилем на своем участке. Чтобы конструкция служила долго, а работа по ее изготовлению не доставила проблем, предлагаем ознакомиться с некоторыми советами:
- Калитку не обязательно делать прямоугольной. Отлично смотрятся арочные конструкции, но изготавливать их сложнее.
- Ямы под опоры можно пробурить в почве, используя садовый бур. Так уйдет намного меньше бетонного раствора.
- Чтобы трубы, используемые в качестве опор, не разрушались коррозией, их нижние части, углубляемые ниже уровня почвы, покрывают битумной мастикой.
- Чтобы повысить несущую способность опорных труб и защитить их внутренние части от коррозии, их можно заполнить бетоном. Такие трубы прослужат намного дольше.
- Если для монтажа используются трубы, поверхность которых покрыта ржавчиной, то она удаляется механическим способом, перед началом окрашивания.
- При сваривании труб желательно делать небольшие остановки для остывания металла. Это предотвратит искривление будущей конструкции.
- Чтобы калитка не открывалась в обе стороны, нужно на опоре установить ограничитель. Это может быть металлическая пластина, приваренная со стороны, противоположной петле.
Разработка макета
Прежде чем приступить к работам в натуре, то есть с материалами, необходимо создать чертеж калитки. Это не просто подготовительная мера, а обязательный момент, ведь при помощи него можно рассчитать количество материалов, необходимых для работы.
Для начала нужно определиться с размером будущей конструкции. Оптимально делать стандартную прямоугольную конструкцию со следующими оптимальными параметрами:
- Ширина входа в пределах 1 метра. Меньше делать не стоит, ведь это усложнит внесение крупногабаритных предметов. Если же сделать шире – это приведет к утяжелению конструкции и необходимости создавать усиленную конструкцию и больше ребер жесткости.
- Высота стандартная– в пределах 2,2 м, но можно и несколько ниже. Главное чтобы высота сделанной калитки соответствовала высоте забора.
- Опорные столбы имеют такие же параметры, как и остальные в заборе. Длина такого столба зависит от почвы, в которую он углубляется и от высоты самой конструкции. Уровень углубления нужно рассчитывать в зависимости от типа почвы. Так для тяжелых будет достаточно 0,7 м, для пучинистых нужно не менее 1 метра, а лучше 1,5.
- Параметры столба – труба с сечением 60х60 мм.
Также на этапе создания схемы нужно продумать расположение ручки, задвижки, замка. Удобным расположением для среднестатистического человека будет высота расположения этих элементов 90 см.
Калитка, забор и ворота из профнастила
Особенности проектирования для неровного рельефа
Специфика такого рельефа в том, что стандартно поставить калитку в нем не удастся. Нужно выдержать такие условия:
- Проектировать калитку одновременно с забором.
- Конструкцию ограждения размещать «ступеньками».
- Калитку нужно сделать одной из ступенек.
- Почву под ней обязательно выравнивают – террасируют – это позволяет избежать образования большого зазора под ней.
Особенности изготовления ворот из профлиста с калиткой своими руками
Ворота с калиткой из профилированного настила относятся к категории бюджетных моделей, а их самостоятельное изготовление не занимает слишком много времени и не требует большого расхода материалов
Важно грамотно произвести разметку и правильно подойти к вопросу выбора строительного материала. Для столбов берётся профильная сварная труба 80х80 мм, с толщиной стенки 3,0 мм
Опоры вкапываются ниже уровня глубины промерзания грунта, выставляются строго вертикально и заливаются стандартным бетонным раствором. Монтажные работы по установке ворот с калиткой производятся после того, как бетон наберёт примерно 50% уровня прочности.
Для создания створок и калитки используется профильная труба разного сечения, что определяется силой ветра и размерами воротного пролета. Оптимальным вариантом является сечение в 60х40 мм или 40х20 мм. Перед проведением всего объёма работ, включая нарезку на отрезки и сварку, поверхность металла нужно подготовить, сняв всю ржавчину при помощи болгарки с металлической щеткой. Затем выполняется обработка грунтовкой «Антиржавчина» и окрашивание.
Устройство ограждения участка по периметру
Этапы
Обустройство состоит из нескольких этапов:
- Разметка периметра.
- Установка опорных столбов.
- Устройство входной группы;
- установка ворот,
- установка калитки.
- Устройство забора по периметру.
Калитка как отдельный объект эксплуатации
Калитка представляет собой часть забора, равная ему по высоте, с рабочей функцией открывания и закрывания организованного проёма для прохода человека.
Калитка в ограждении находится в состоянии постоянной работы. Она отвечает за пропуск людей и испытывает нагрузки в несколько раз больше чем ворота. Частые открытия и закрытия замка под физической нагрузкой, постоянная вибрация, смещение конструкции при нажатии по диагоналям и вес самой конструкции.
Для компенсации последствий таких воздействий калитку необходимо усиливать при изготовлении дополнительными деталями.
Как подобрать правильный размер?
Ширина
Многим кажется, что чем шире ворота с калиткой — тем лучше. На деле это не совсем так, ведь изготовить и установить тяжелые створки больше 2 м — дорогой и сложный процесс. Требуются усиленные опорные столбы, много места для открывания, качественные износостойкие детали.
В загородный дом специалисты рекомендуют не максимально возможный, а оптимальный для конкретного случая размер. Зависит от:
- Условий подъезда. С комфортной широкой дороги получится заехать в проем 3-3,5 м. Ширина улицы также имеет значение, если створки распашные.
- Габаритов автомобиля. Для парковки микроавтобуса и легковушки необходимы различные условия. В большинстве случаев оптимальные габариты проема — 350-400 см.
Высота
Показатель актуален не для всех ворот с калитками или без — только для тех, в дизайне которых присутствует перекладина. Например, раздвижных или подъемных.
Для легкового седана или хэтчбэка достаточно 2 м, внедорожнику или пикапу лучше оставить 2,2-2,5. Если на участок планируется заезд небольших грузовых авто (вроде газели) требуется ~3-3,2 метров от земли.
Рабочий проект
Несложный проект нужен для упрощения рабочего процесса. Простая схема поможет не забыть все параметры деталей, а также количество материала, которое надо купить. Существует два способа установки конструкции:
- Одностворчатые ворота. Такой способ в основном используется для калиток или нешироких ворот. Это обусловлено рядом минусов. Появляется большая парусность — при ветре створку будет тяжело удержать, и возможна деформация петель. Придется усиливать каркас, а это повлияет на перекос опоры, поскольку образуется большая масса.
- Двустворчатые ворота. Этот вид ворот более востребован. Можно избежать такой деформации, как в первом варианте, но появятся лишние расходы на изготовление конструкции на две створки, а также на дополнительные петли. Однако есть большой плюс — ворота более устойчивые и на столбы оказывают минимум нагрузки.
Чертежи ворот из профнастила своими руками должны учитывать ширину створок, конфигурацию каркаса и количество опор — их глубину и высоту. Также надо определить высоту и ширину изделия и указать в проекте, будут ли дополнительные декоративные элементы. Далее вычисляется величина калитки, которая может устанавливаться внутри ворот или отдельно. Учитываются зазоры между колоннами и конструкцией.
На схеме указываются места расположения шарниров, замка и шпингалетов, которых должно быть 3 штуки. Один шпингалет, горизонтальный — для калитки, а последние, которые фиксируют конструкцию, устанавливаются на нижнюю часть ворот в вертикальном положении. В обязательном порядке в чертеж ворот вносятся детали, усиливающие каркас створок. Надо определиться с их расположением. Будут ли они крестообразной формы или просто установятся по диагонали
В любом случае важно учитывать любую мелочь
Варианты исполнения
Деревянные ворота и калитки, как правило, изготавливают из металлокаркаса и закрепленных на нем вертикально или горизонтально досок. А вот вариантов исполнения металлических конструкций значительно больше.

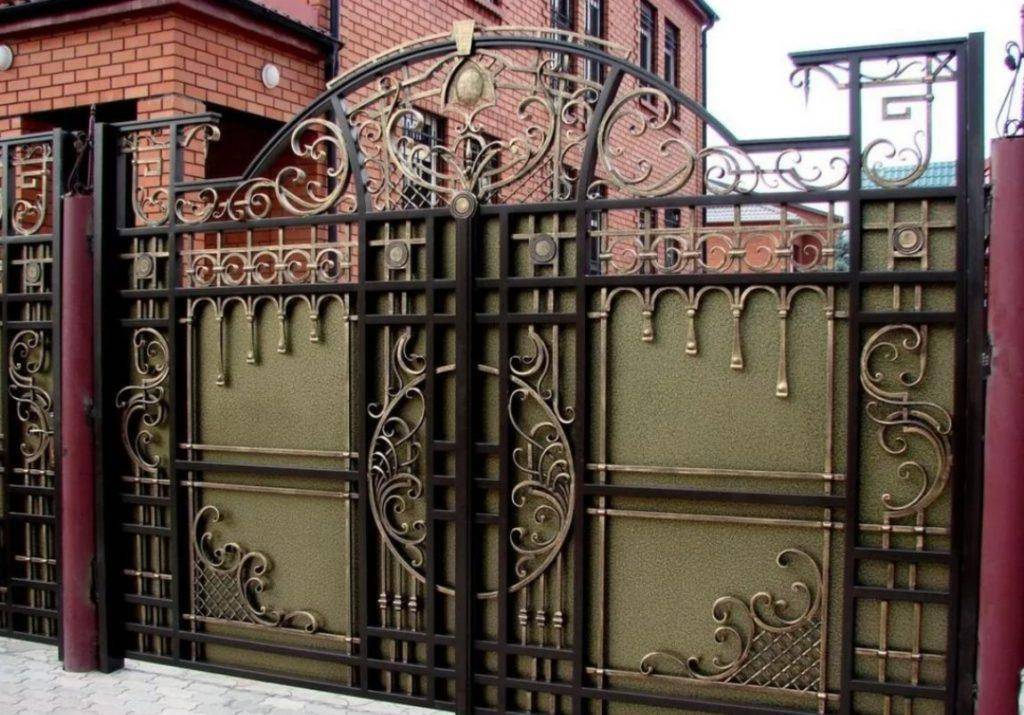

Кованые
Самый дорогой вариант. Кованые ворота с калиткой — особое украшение участка. Они выполняются мастерами вручную и способны воплотить даже сложный замысел автора проекта. Могут изготавливаться по индивидуальному эскизу.
Ворота из профнастила с калиткой
Пожалуй, самый доступный выбор. Профнастил — листы из оцинкованной стали. Они достаточно тонкие, легкие, хорошо поддаются монтажу, износоустойчивые.
Представляет собой столбы, к которым крепятся горизонтальные ламели из металла либо деревянные доски, бруски.
Евроштакетник или металлоштакетник
Еще одно относительно недорогое решение. Евроштакетник состоит из отдельных металлических планок. Они могут крепиться в один ряд или в два ряда в шахматном порядке.
Сварные металлические конструкции
Также достаточно популярный вариант, при этом сварная калитка является надежной, имеет значительный запас прочности и при правильном уходе может служить долгие годы.
Главный недостаток – необходимость в специальном сварочном оборудовании для самостоятельного изготовления, а также наличие у мастера соответствующих навыков в обработке металла и сварочных работах.
Стоимость такой калитки превышает цену деревянной, если конечно последняя выполнена не из ценных пород дерева, однако все-таки является вполне приемлемой.
Почему профнастил?
Этот материал обладает рядом преимуществ. Ведь он имеет необходимую прочность, устойчив к воздействию влаги и механическим повреждениям. Цветовая гамма достаточно широкая, а это позволит выбрать подходящий лист под имеющийся забор и фасад дома. Еще одно существенное преимущество – профлист легкий, что позволит осуществить работы по изготовлению калитки и ее монтажа самостоятельно.
Варианты конструкции калитки из профнастила:
- Стандартная, прямоугольная на металлическом каркасе.
- Арочная.
- С коваными элементами. Они будут смонтированы поверх листа. Тем самым она превратиться из преграды для входа во двор в произведение искусства.
- Калитка в воротах – это неплохой вариант для экономии, ведь дверь врезается в плоскость ворот, тем самым можно использовать меньше материалов.
- Комбинированная – с коваными элементами и профлиста.
