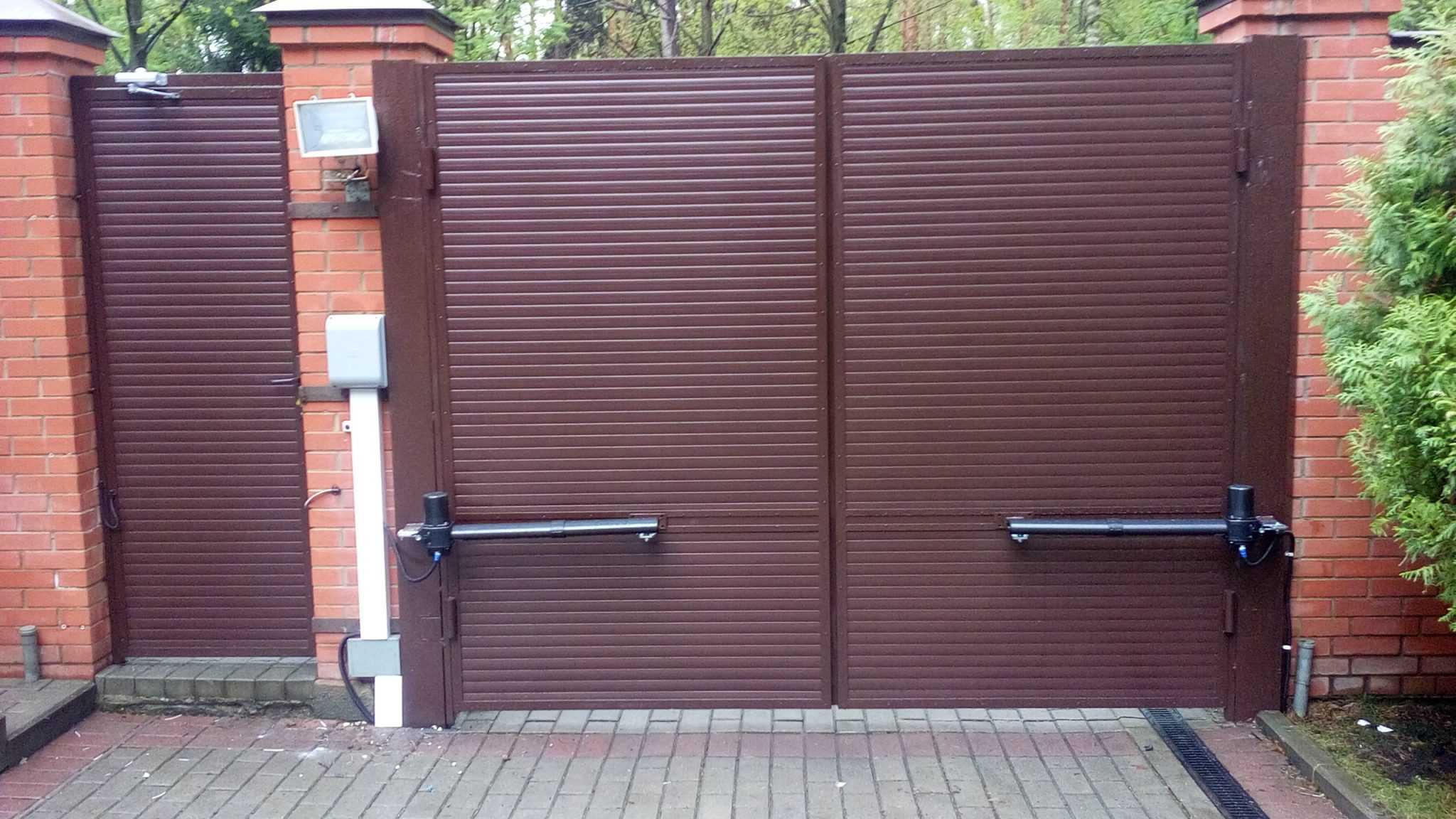

Распашные ворота с автоматикой

Правила выбора комплекта автоматики

Для начала необходимо оценить зону, где будет устанавливаться привод. Ведь любой механизм не может сам остановиться, полотно будет какое-то время двигаться по инерции. Значит, по пути следования створок таких ворот не должно быть помех, особенно зимой.

Далее, у приводного механизма должен быть запас прочности и свободы хода створок. Если створки открываются с разной скоростью, должна срабатывать защита, блокирующая движение ворот. Кроме того, управление с пульта не допускает висячих замков.

Схематическое изображение установки

Блок управления в большинстве случаев для таких ворот не имеет возможности управления с брелока. Потому как тут не хватит мощности батареек. Еще немаловажен учет возможности безопасной электропроводки и достаточной мощности сети.

Основная характеристика, которая влияет на выбор автоматического привода, это вес створки

Не менее важно − учитывать воздействие на привод и створку дополнительных нагрузок, например, ветра. Площадь каждой половинки распашных ворот также должна учитываться

Интенсивность эксплуатации рассчитывается, как отношение непосредственного времени работы к общему времени в час. Этот показатель обычно выражают в процентах. Он напрямую влияет на выбор подходящего привода для распашных ворот.

Преимущества автоматических распашных ворот

Среди преимуществ можно выделить:

Нет необходимости выходить из дома или автомобиля, для открытия или закрытия ворот. Просто воспользуйтесь кнопкой на пульте. Особенно это удобно в холодную и сырую погоду. Кроме этого, экономится время;
Происходит надежная фиксация открытия и закрытия приводом;
Скорость открытия 12-15 секунд;
Надежность и долговечность;
Возможность подсветки территории;
Наличие специального ключа для того чтобы перевести ворота в ручной режим при отсутствии электроэнергии;
Бесшумная работа автоматики;
Дополнительная безопасность, возможная благодаря блокировке створок.

Современный рынок предлагает много решений по автоматизации конструкции, разнообразие цен и производителей. Однако в конечном счете выбирает владелец. В зависимости от целей и финансовых возможностей, приобретается то или иное оборудование.

Очень важно обратить внимание на схему подключения распашных ворот к системе электрического обеспечения. Это нужно, прежде всего, для того, чтобы характеристики оборудования подходили к электросети

Основным недостатком является то, что если на пути движения створок существует помеха, ворота могут заклинить. Для того чтобы ворота не выходили из строя, нужно тщательно следить за этим. Кроме того необходимо проводить профилактику.

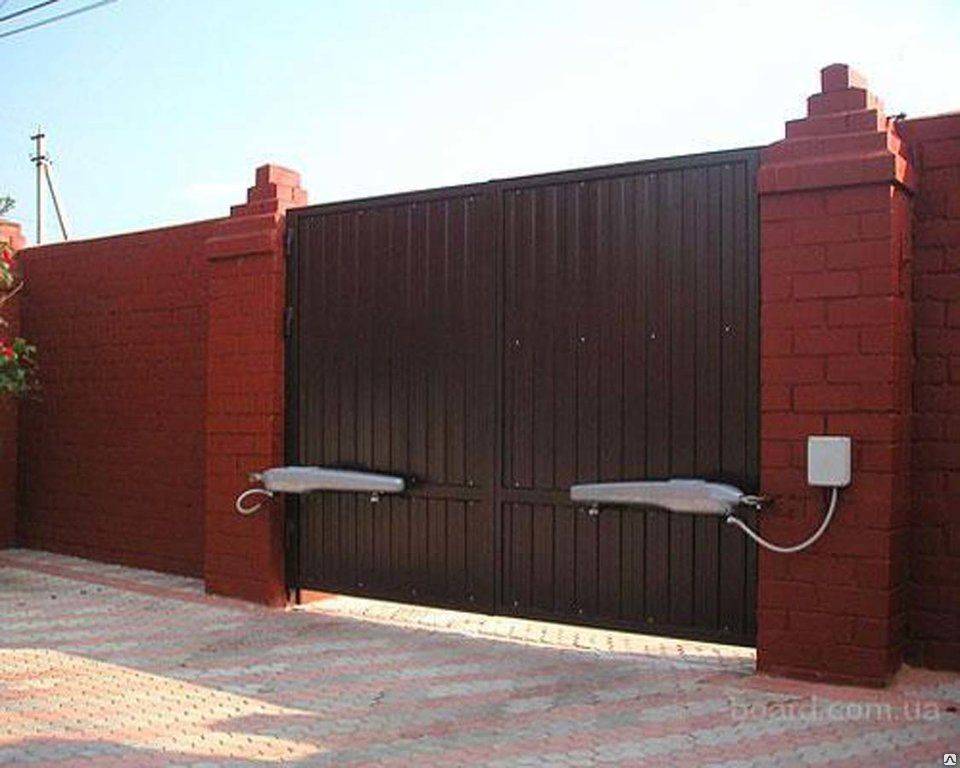

Автоматика на ворота

Смазывать все детали, требующие смазки. Если механизм заклинило, не нужно применять силу для его открытия (закрытия). В случае поломки, пригласите специалиста.

Монтаж и настройка привода

Чтобы прикрепить привод к створкам, столбам, необходимо приварить кронштейны П-образного типа. Они будут давать необходимую подвижность всей конструкции.

Для оси вращения лучше выбирать каленые болты, имеющие диаметр от 8 до 10 мм. От оцинкованных металлических изделий производства Китая, лучше отказаться. Эта сталь отличается мягкостью, она будет быстро подвергаться износу, что никак не поспособствует надежности и безопасности конструкции.

рычаг и электрический мотор крепят рычагом вниз, по верхней кромке полотна;
сначала фиксируют весь механизм к столбам, потом к створкам ворот;
после завершения монтажа ворота открывают ручным путем, настраивают концевые выключатели;
электричество подключают только при заблокированном приводе;
чтобы не допустить поломки двигателя во время блокировки дверок, в схему вводят устройство, что будет отключать сеть во время возрастания силы тока;
обязательно монтируют сигнальную ламу, что будет оповещать о подаче напряжения.

По завершению работ проверяют плавность хода, открывания и закрывания, четкость срабатывания коневых элементов. Редуктор, мотор защищают кожухами от проникновения влаги.

Выбираем электропривод для распашных ворот

Разберем производителей, продукция которых, судя по отзывам, отличается качеством, надежностью, длительным сроком службы.

Doorhan

Отечественная компания-производитель. Начало деятельности ‒ 1994 год. Занимается выпуском, реализацией ворот, входных дверей, автоматики и других комплектующих к ним.

В продаже доступны ворота:

распашные;
откатные;
рулонные.

Компания выполняет индивидуальные заказы на изготовление ворот для промышленных объектов, где длина полотна достигает 20 м.

Весомое преимущество автоматических систем управления «Дорхан» ‒ бесперебойное функционирование даже в сильные морозы при температуре до ‒40 градусов, что не предусмотрено в автоматике импортных производителей.

Пользователи отмечают современный дизайн продукции, продуманность пультов дистанционного управления. Последние с помощью светового индикатора сообщают владельцу, закрыты ворота или нет.

Faac

Один из лидеров рынка по выпуску автоматических систем. Итальянский концерн FAAC Group существует больше 50 лет. Имеет 32 филиала и 80 официальных дилеров в разных странах.

Среди преимуществ его автоматики стоит выделить:

Возможность подключения к резервному источнику питания (при отсутствии электричества).
Ворота можно открыть вручную. Нужно просто снять блокировку.
В наличии подземные приводы, которые не портят дизайн кованых, деревянных ворот. Кроме того, такой привод не занимает места с наружной части створок.

Nice

Появилась на рынке в 1990 году.

В перечень выпускаемой продукции входят:

автоматические системы управления входными дверями, воротами, роллетами;
шлагбаумы и комплектующие к ним;
маркизные системы;
сигнализации;
системы видеонаблюдения;
механизмы для контроля освещения.

Для самооткрывающийся распашных ворот выпускаются три типа привода (принцип их работы описан в разделе выше):

линейный;
рычажный;
подземный (скрытый).

Все приводы изготовлены из высококачественного материала и имеют продуманный дизайн.

Came

Начало деятельности немецкой компании ‒ 1972 год.

Специализация:

Выпуск, обслуживание автоматических систем для ворот частных гаражей, ограждений, в промышленных целях.
Разработка и реализация систем контроля доступа.
Продажа различных моделей сигнализаций, видеонаблюдения.
Выпуск систем типа умный дом.

Для распашных ворот приводы представлены следующими сериями:

Рычажные. Получили названия Stylo, Ferni, Flex, Fast.
Линейные. В продаже доступны Krono, Amico, Ati, Axo.
Подземные (скрытые). Реализуются Myto, Frog, Frog-J, Super Frog.

Расчёт материалов и список инструментов

Как правильно подобрать привод

Процесс изготовления и монтажа

Разберем, как изготовить автоматические распашные ворота своими руками. Вся работа будет состоять из нескольких этапов.

Разметка и выбор материала

Первым делом создается чертеж, на котором указываются:

Размер проема ворот. Для легковых машин достаточно ширины проема 2,5-3 м. Для грузовиков проем должен быть не менее 3,5 м.
Размеры створок.
Места расположения опорных столбов.
Сторона, в которую будут открываться ворота.
Место прокладки электрического кабеля (под землей).

Выбираются комплектующие:

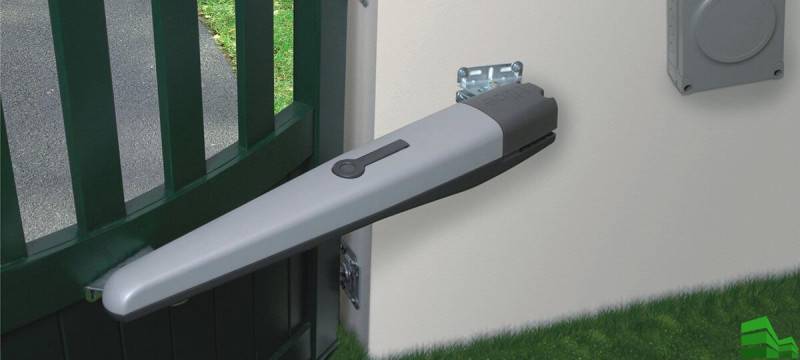

Тип электропривода: линейный или рычажный. К линейному типу относятся приводы с винтовой или червячной передачами. В процессе своей работы они изменяют длину штока, в результате чего ворота открываются или закрываются. Рычажный тип состоит из пары рычагов, подвижно соединенных между собой. Сгибаясь под разными углами, рычаги управляют движениями створок.
Комплект автоматики. Включает в себя фотоэлементы, лампы, пульт ДУ, блоки управления и прочие комплектующие.
Профилированные трубы для изготовления каркаса.
Материал зашивки ворот.
Материал для опорных столбов.

Установка опорных столбов

Если устанавливаются столбы из кирпича или камня, под них бетонируется фундамент. Если в качестве опор используются трубы или швеллеры, их необходимо забетонировать в ямах глубиной не менее 1 м и диаметром около 50 см.

Типовая схема распашных ворот

Изготовление створок

Каждая створка сваривается из профилированной трубы 60 х 30 мм. Далее, по внутреннему периметру сваривается дополнительный каркас из трубы 30 х 20 мм. Более тонкие трубы должны располагаться по центру толстых труб. Впоследствии, в это углубление будут заходить листы материала обшивки. Стенки внутреннего каркаса соединяются перемычками из такой же трубы. Каркас зашивается любым материалом. Лучше использовать профлист, так как он обладает малым весом. Листы крепятся к трубам внутреннего каркаса.

Монтаж упоров, петель и створок

К створкам привариваются петли. Использовать необходимо только цилиндрические петли с подшипниками или шариками. Они должны обеспечивать свободное открывание и закрывание ворот. Ответные части петель привариваются к опорным столбам. Если столбы каменные или кирпичные, в них вбиваются закладные. На эти закладные крепятся петли. На петли навешиваются створки. Проверяется их работа. Устраняются возможные недоработки.

На одну из створок, со стороны участка, приваривается вертикальная прижимная планка. Ее предназначение заключается в том, чтобы прикрывать собой щель, образованную створками при их закрытом положении.

Также монтируются упоры, необходимые для открывания и закрывания ворот. К воротам крепятся ручки для возможности ручного управления.

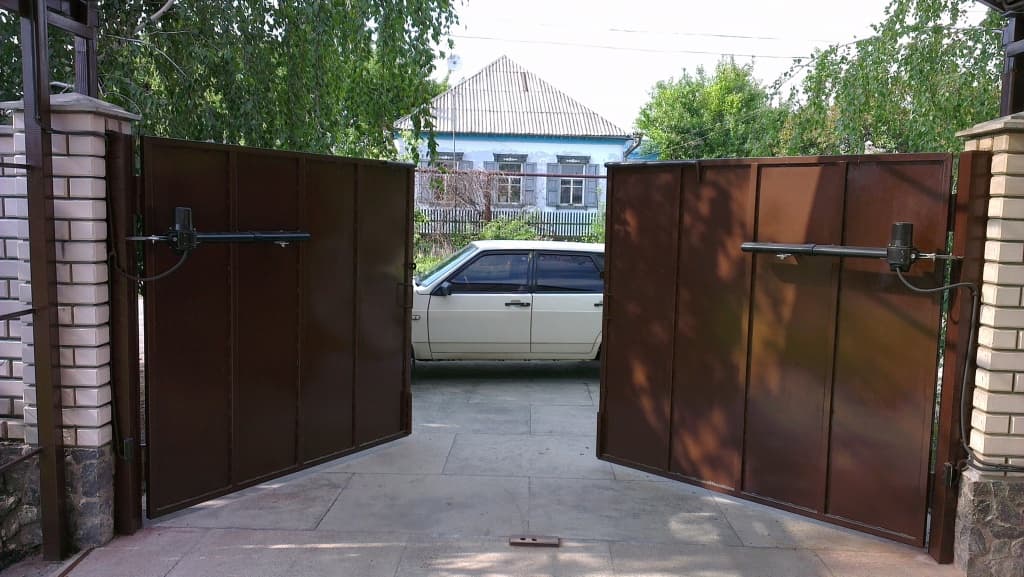

Установка автоматики

Для монтажа электрического привода подбираются П-образные кронштейны, которые крепятся к опорным столбам и створкам. На створках они располагаются в местах нахождения горизонтальных перемычек. Они обеспечат подвижное соединение. Выбранный электропривод крепится на кронштейнах сначала к опорам, а уже затем к створкам. Выполняется настройка концевиков при открытом положении ворот.

К электроприводу подводится питание, проверяется работа привода.

На одной из опорных стоек крепится блок управления. Он соединяется с электроприводами и прочими периферийными устройствами (фотодатчиками, сигнальной лампой, аккумуляторами). Блок управления позволяет открывать или закрывать ворота нажатием кнопок на пульте.

Мы разобрали, как своими руками изготовить ворота распашные автоматические. Если расчеты проведены верно, а материал выбран правильно, то такая конструкция не доставит хлопот в обслуживании. Свои функции ворота будут выполнять на протяжении долгих лет, радуя своих владельцев.

Преимущества и виды автоматических ворот

Когда вы думаете об автоматических воротах, вы можете представить себе роскошный особняк или сверхсекретный промышленный объект. Тем не менее, эти высокотехнологичные компоненты ограждения помогают владельцам загородных территории лучше защитить свои дома, предприятия и складские помещения.

Однозначно, установка автоматических ворот на участке принесет много пользы, и все недостатки можно просто списать на некоторые неудобства. Сегодня мы расскажем вам о самых главных преимуществах автоматических ворот на частном участке:

Улучшенный контроль периметра. С автоматическими воротами у вас есть возможность установить код доступа или считыватель карт. Эти системы могут предоставить вам более точный контроль доступа к вашей собственности.
Повышенная безопасность. Наряду с лучшим контролем периметра автоматические ворота обеспечивают большую безопасность. Поскольку вы контролируете, кто входит в вашу собственность, вы можете снизить риск таких преступлений, как кража и вандализм. Автоматические ворота можно сделать частью сигнализации дома!
Больше удобства. Когда у вас есть автоматические ворота, весь процесс открытия ворот выполняется одним нажатием кнопки. Многие ворота даже чувствуют, когда проезжает ваша машина, и закрываются автоматически.
Улучшенная привлекательность. Установка автоматических ворот придаст изюминку вашему общему ограждению. Все соседи будут завидовать такому способу открытия ворот, и непременно захотят сделать себе такое. В добавок к этому, наличие автоматических ворот в некоторой степени сможет поднять стоимость вашего участка, если захотите его продать в будущем.
Минимум подготовительных работ. Для установки распашных электрических ворот не нужно делать дополнительный фундамент, укреплять столбы и делать прочее, что понадобится делать для всех остальных видов автоматических ворот. Электродвигатели с шарнирным механизмом устанавливаются непосредственно на уже имеющиеся столбы ворот, и не требуют никаких дополнительных установок.

Это далеко не все преимущества, которые можно перечислить. Каждый выбирает удобство, а остальные плюсы выбирает для себя сам. А вот к недостаткам можно отнести не маленькую стоимость всех механизмов (если покупать готовые комплекты или заказывать автоматические ворота под ключ). По сути это единственный весомый недостаток, который заставляет людей задуматься, а нужны ли им автоматические ворота.

Автоматические распашные ворота популярны среди жилых домов, так как они просты в установке и эксплуатации. Обычно они имеют две створки с каждой стороны. Когда владелец участка нажимает кнопку на пульте, обе двери поворачиваются в одном направлении, чтобы разрешить доступ. Примерно так же работает традиционная распашная дверь.
Автоматические откатные ворота обеспечивают высокий уровень безопасности и защиты жилых и коммерческих объектов. Сами откатные ворота устанавливаются параллельно внутренней части забора и скользят горизонтально вперед-назад, чтобы открываться и закрываться. Ролики прикреплены к нижней части откатных ворот, что позволяет им беспрепятственно скользить по дорожке.
Автоматические вертикальные подъемные ворота — это относительно новый тип автоматических ворот. В большинстве случаев такой тип ворот применяется на въезде в гараж, бокс, автомастерскую, но, изредка встречается и при въезде на участок. По сути, ворота двигаются вверх и вниз, открывая доступ. Ворота скреплены вертикальной опорной стойкой. В результате автомобили и пешеходы проходят под ними, чтобы выехать и войти в помещение.
Автоматические складные двустворчатые ворота. Несмотря на то, что по функциям они аналогичны распашным воротам, двустворчатые ворота требуют меньше места и поэтому идеально подходят для небольших помещений. Ворота состоят из двух полотен, соединенных между собой петлями. При активации панели ворот складываются сами по себе, что дает достаточно места для въезда или выезда автомобиля.

Подобрать и установить автоматические ворота для своего участка очень легко. Но, мы выбрали установку именно распашных автоматических ворот. Это самый простой и бюджетный вариант автоматизации, который можно только найти. Если у вас уже есть ворота, то чтобы сделать их автоматическими нужно всего лишь сделать или купить готовые механизмы открывания и правильно их установить на уже имеющиеся столбы и ворота. Сейчас мы более подробно об этом вам расскажем.

Как сделать автоматические распашные ворота самостоятельно

Сразу скажем, что эта задача под силу каждому. Кроме того, в этом есть много преимуществ, главным из которых считается экономия средств. Последние вы потратите на оплату монтирования ворот. Вы наперед можете просчитать, сколько вам понадобится для этого денег, рассчитав приблизительную стоимость рычажных приводных устройств, необходимых для распашных ворот.

Если же вы решились сделать самодельные автоматические ворота, то для этого в первую очередь вам понадобятся чертежи, которые надо подготовить и грамотно составить. Изготовление автоматических распашных занимает примерно около 3-х дней, если вы раньше не сталкивались с подобного вида работой.

Первым этапом в процессе монтирования является закладка основания для дальнейшей работы – фундамента. Его можно сделать либо сплошным, либо же залить под каждый столб отдельно. Прочности этой конструкции прибавляют опоры, выбирая которые не стоит экономить. Автоматические распашные ворота предполагают приобретение еще многих других деталей, без которых конструкция окажется неустойчивой. К ним относятся упоры и петли. Выбирая петли, учитывайте факт наличия подшипника, который обеспечит плавное открытие и полное отсутствие какого-либо скрипа.

Автоматические ворота: особенности, достоинства и недостатки

Подобная въездная группа обеспечивает автоматическое движение створок. Чтобы процесс движения нужным образом реализовывался, требуется предварительно обустройство прилегающей территории.

Автоматика для ворот значительно облегчает повседневные действия человека, позволяя открывать, закрывать дверцы, без необходимости покидать транспортное средство. Для этой цели используется пульт, организующий дистанционное управление устройством.

Можно отметить такие достоинства подобной конструкции:

возможность проведения работ даже на ограниченной по площади территории;
невысокая стоимость (если сравнить с иными вариантами);
возможность движения в разные стороны;
большой выбор составляющих элементов для повышения функциональности устройства.

Недостатки:

конструкция считается устаревшей;
существует вероятность некоторого провисания створок из-за того, что полотно обладает довольно серьезным весом;
не слишком длительный эксплуатационный срок;
необходимость подготовки фундамента, обустройства несущей балки.

Откатные ворота подразделяют на такие виды:

Консольные: здесь полотно движется по роликам, что скользят по забетонированному фундаменту. Система отличается практичностью, надежностью, содержит направляющие, обычно размещаемые на верхней части гаража.
Рельсовые: здесь створки уходят в сторону по специальным роликам, направляющей, размещенной прямо на проезжей части. Применяются достаточно редко, потому что требуют идеального выравнивания поверхности.
Подвесные: такая разновидность представляет собой верхнее размещение направляющих, что задают движение створки, закрепленной на роликах. Высота полотна здесь не может превышать двух метров.

Приводы для автоматизации

Механизм, что приводит в действие всю систему, может отличаться по своим видам:

кривошипно-шатунный;
оснащенный цепной передачей;
с червячной передачей;
с зубчатым колесом или рейкой.

Для распахивающихся створок

Чтобы подготовить распашную конструкцию к движению, её оснащают приводами, относящимися к линейной, либо рычажной группам. Как правило, первый вид используется чаще, потому что отличается легкостью проводимых монтажных работ, имеет способность двигаться в любом направлении. Здесь часто проводят самостоятельные монтажные работы, прикрепляя те разновидности, в основе которых находятся винтовые передачи.

Рычажную разновидность используют, когда полотно навешано сверху кирпичных или каменных столбов. Такой вариант требует наличия опорной точки. Некоторые хозяева используют для этой цели те приводы, что были предварительно сняты со стеклоподъемников автоматического типа.

Автоматика для сдвижного полотна

Сдвижное полотно оснащается автоматизированными системами заводского производства. Оно включает в себя ряд составляющих:

непосредственно привод;
рейка зубчатого вала;
управляющий блок;
специальные датчики.
