Монтаж створок на столбы
Петли приваривают и к опорам, и к металлическому каркасу. Если выполняется установка распашных ворот своими руками, нужно помнить, что нижняя часть петель должна быть закреплена на столбе. Верхняя часть приваривается к створке. Благодаря этому обеспечивается надежность крепления рамы. Если закрепить петли неправильно, ворота не получится установить.
В том случае, когда створки удерживаются на опорах из кирпича, в них еще на этапе кирпичной кладки предусматривают закладные детали. Металлические элементы, на которых будут держаться петли. При наличии автоматики рама должна быть изначально прочнее и надежнее. Установка ворот своими руками выполняется последовательно, иначе в процессе эксплуатации появится перекос и конструкцию сложно будет сдвинуть с места.
Монтаж встроенной калитки
Монтаж встроенной калитки удобнее делать до того, как ворота будет навешены. Предпочтительнее, чтобы калитка открывалась внутрь. У калитки свой запор и свой ключ, не связанный с запором ворот для безопасности. Каркас калитки вставляют в каркас створки, крепят петли и запоры. Для удобства калитку можно снять и вернуть на место, когда ворота будут готовы.
Вариантов дизайна распашных ворот бесконечное множество. Кованые створки или сварная декоративная решётка позволят замаскировать калитку. Если забор и ворота сделаны из одинакового профнастила, ворота трудно заметить сразу.
Чем выше и добротнее забор, тем изящнее ворота и красивее вид за ними. Классическое сочетание – каменные опоры и кованые створки, которые распахиваются автоматически.

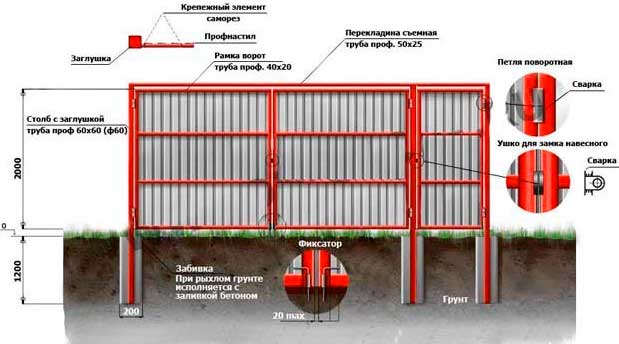

Установка и монтаж распашных ворот с забиванием металлических столбов
Такой способ установки имеет несколько основных плюсов, ниже перечислим их:
- экономически, монтаж получается очень выгодным;
- скорость установки увеличивается в несколько раз;
- появляется возможность замены или ремонта;
- самостоятельная установка.
Пошаговая инструкция установки распашных ворот
Металлические столбы необходимо вбить в грунт на глубину около 1,5 метров.
В заранее подготовленное отверстие вбить столб на определенную глубину, ориентируясь при этом строго по уровню. Далее связываем металлические столбы с надворными пристройками или с остальной частью забора. При этом столбы между собой соединяют съемной планкой. К готовым выставленным опорам необходимо приварить каркасы двух створок.
Распашные ворота изготавливают на ровной гладкой поверхности, лучше всего подойдет сварочный стол, чтобы вся конструкция была ровной и соответствовала вашим ожиданиям.
Распашные ворота с электрическим приводом и автоматикой
Классификация
Для того чтобы построить хороший забор и оформить его надежными и функциональными воротами с калиткой, нужно знать, какие из материалов больше всего подойдут для той или иной работы, и что именно можно с ними сделать. Ворота и калитку можно выполнить из следующих материалов:
- металла;
- дерева;
- рабицы (сетки);
- пластика;
- профнастила;
- металлических прутьев.
Что касаемо забора, то его можно выстроить частично или целиком из кирпича или камня.
Самыми популярными материалами являются металл и дерево. Первый вариант помогает в создании любого типа ворот, кроме деревянного. Разнообразие форм и конструкций готового изделия ставят его на первое место среди всех остальных.
Деревянные ворота удерживают популярность ввиду своей недорогой стоимости и легкости в использовании. Настоящие мастера смогут сделать уникальные работы, например, вырезать, выжечь и выпилить необычные и очень красивые образы.
Рабицу часто используют дачники, ведь она способна долгие годы верно служить своим хозяевам. Для того чтобы сделать калитку с воротами, нужно, в первую очередь, сверить уголок и на него уже крепить сетку.
Профнастил закрепляется примерно так же, только основа делается не из уголков, а из металлических конструкций полых внутри, чтобы к ним можно было с обеих сторон прикрутить листы используемого материала.
Пластик также является одним из интересных вариантов создания внешнего вида частного дома. С его помощью закрывается основная часть ворот и калитки, а конструкция получается легкая и ненавязчивая. Для того чтобы видна была и эстетическая направляющая, можно добавить элементы ковки, которые в симбиозе с остальными элементами создадут изумительный конечный результат.
Металлические прутья обычно используются для создания прозрачного пространства двора, придания ему легкости и непринужденности. В качестве основного материала необходимо подготовить определенное количество прутьев, которые либо привариваются к металлическому каркасу, либо навариваются на длинные пруты, идущие сверху и снизу.
Нередко можно увидеть забор и столбы из кирпича. А вот ворота с калиткой не поддаются этому материалу. Камень обычно украшает заборные стойки или сам является основным их элементом.
Усовершенствование распашных ворот
Ранее нами была рассмотрена схема стандартных ворот распашного типа. Но учитывая современные реалии постоянно вручную открывать их не совсем удобно. Поэтому можно автоматизировать данный процесс. При этом придумывать что-то новое не придётся, так как в продаже существуют линейные электроприводы.
В комплект автоматизированного оборудования также входит блок управления, электромагнитный запорный механизм и сигнальная лампа. Подключение распашных автоматических ворот из профнастила выполняется в типичную розетку переменного тока. На фото можно увидеть, как все элементы дополняют общий вид конструкции.
В зависимости, в какую сторону будет происходить открывание створок, можно выделить два варианта установки автоматической конструкции: наружный и внутренний. Но вне зависимости от способа открытия, монтаж автоматики одинаковый. Если рассматривать блок управления системой, то он может иметь левостороннее или правостороннее размещение.
Из-за конструктивной особенности автоматизированного привода нужно предусмотреть монтажный зазор от створок ворот до несущей опоры. Если этого не было сделано заранее, то при внутреннем открывании створок нужно аккуратно подготовить и оформить места под их крепление.
Самостоятельное изготовление распашных ворот из профлиста – экономичный и надёжный способ оградить свой приусадебный участок от нежелательных гостей. При этом всю систему можно автоматизировать, что в значительной мере улучшит функциональность и практичность использования ворот.
Несколько примеров готовых ворот
Общие советы по изготовлению и установке ворот своими руками
- Начальный этап ‒ планирование. Подразумевает разработку точной схемы конструкции. Потребуется нарисовать как целый забор, так и ворота с калиткой отдельно, рассчитать количество материалов, расположение деталей, составить смету. Если нет навыков в разработке документации, то лучше заказать проект вместе с разрешением на строительство у специалистов.
- Под тяжелый массивный забор придется заливать надежный фундамент. Особенно, это касается случаев, когда столбы кирпичные или каменные.
- Для возведения каркаса под ворота рекомендуется брать металлические трубы сечением 60*40, с толщиной стенок от 3 мм.
- Нарезка металла выполняется болгаркой под углом 45 градусов.
- Бюджетная альтернатива металлу ‒ рамка из деревянного бруса. Делается, когда ворота обшиваются легкими материалами.
- Детали рамки усиливают металлическими уголками, распорками.
- Места сварки, все швы тщательно зачищаются, обезжириваются и обрабатываются антикоррозийной грунтовкой.
- Тяжелые створки ворот оснащают тремя петлями с каждой стороны, для легких из профлиста хватит и двух петель.
- От расположения петель зависит в какую сторону будут открываться ворота, калитка.
- При обшивке створок профнастилом листы укладывают внахлест через волну, фиксируя кровельными саморезами. Цвет подбирается в тон материала.
- Во избежание травм материал нужно брать с завальцованными краями.
- Если крыша дома выполнена из профнастила, то забор из этого же сырья будет смотреться очень гармонично.
- Материала для обшивки лучше взять немного с запасом, на случай непредвиденных ошибок или порчи.
Виды калиток
Въездные металлические и иные воротные группы, оснащаются калитками, которых существует несколько видов.
По материалам изготовления их подразделяют на:
- деревянные;
- из кованного металла;
- металлические;
- из профнастила.
Калиточные дверцы могут быть встроенными, либо примыкающими. На их создание обычно тратится тот же материал, из которого готовили всю группу.
Деревянная калитка
Еще с давних времен вход на территорию частного владения огораживался при помощи штакетника – деревянных планок небольшой ширины, что прибивались гвоздями к заранее установленной деревянной перекладине. Для укрепления такого строения не требовалось создания дополнительного каркаса. Оно была просто в сооружении собственными руками, даже навыки плотника здесь не понадобятся.
К сожалению, такие конструкции обладали явными недостатками: во время постоянного использования по назначению, они перекашивались, теряли правильную геометрию, что создавало трудности их дальнейшей эксплуатации.
Для укрепления входных сооружений был придуман каркас металлического вида. Такие ворота служили дольше, однако древесина все равно имела свойство портиться под воздействием вредителей, атмосферных осадков, перепадов температуры воздуха на улице.
Такую конструкцию легко сложить собственными руками, весь процесс выглядит так:
- обработать сырье антисептиком, чтобы уберечь его от гниения, насекомых;
- выложить на ровной поверхности, создав будущую группу;
- сверху и снизу прибить поперечные перекладины;
- по диагонали прибить один брус;
- установить в землю опорные столбы с боковинами с расстоянием в ширину калитки и запасом около трех сантиметров;
- столбы врывают на глубину промерзания грунта;
- теперь навешивают створку;
- покрывают дверцу грунтовкой, лаком;
- в заключении крепят ручку, защелку.
Калитка из металлического штакетника и профлиста
Ворота металлические требуют такой же входной группы. Металлический штакетник способен дополнительно укрепить защиту частной собственности, придать внешнему ограждению совершенно новый вид.
Штакетник из металла подлежит обработке полимерным составом, это требуется для придания ему разнообразных оттенков и защиты от воздействия коррозии.
Подобные распашные вороты отличаются высокой прочностью, причем стоить они будут намного ниже, нежели подобные группы из кирпича или камня. Перекрытие делают не глухим, оставляя небольшие промежутки между штакетинами. Это позволяет добиваться меньшей парусности строения.
Профнастил также является отличным материалом для создания ворот и калитки.
Преимущества профнастила:
- гофрированный стальной лист производится путем холодного проката, после чего подвергается оцинковке, благодаря чему отлично выдерживает изменения погодных явлений;
- внешняя привлекательность;
- долговременность службы;
- легкость;
- простота самостоятельного монтажа.
Калитка из кованого металла
Металлические ворота с калиткой особенно изысканно выглядят, когда их украшают художественной ковкой. Они создают особую атмосферу, словно погружая в период ренессанса. Сделать собственными руками такую красоту будет сложно, здесь требуются особые навыки, инструменты и оборудование. Кроме того, здесь важны прочные опорные столбики, предпочтительнее, чтобы они были сделаны из кирпича.
Что учитывать при выборе дизайна?
Чтобы экстерьер дома выглядел гармонично, все должно сочетаться между собой: отделка фасада дома и других построек, материал забора и дверей, стиль исполнения. Разберем основные современные направления.
Хай-тек
Выбирайте минималистичное оформление, современные материалы: пластик, металл, ДПК. Створки лучше сделать глухими, обязательно автоматическими.
Классика
Нестареющая черная ковка с серебряными или позолоченными элементами в самый раз. Прекрасно подходит к кирпичным или оштукатуренным домам.
Прованс
Створки делают деревянными или коваными, желательно с металлическими элементами (петлями, замками, навесами). Столбы — каменными (песчаник, известняк), в качестве компромисса выберите окрашенный в белый цвет кирпич.
Кантри
Пусть фасады, забор и ворота на 99% состоят из дерева: выбирайте толстые, натуральные брусья, необрезные доски. Отличный вариант для дачного ограждения.
Модерн
Главное условие — ворота не должны быть глухими. Предпочтение отдают сварным металлическим конструкциям с абстрактными геометрическими или растительными узорами.
Преимущества и недостатки распашных ворот из профнастила
Достоинства (плюсы):
- сравнительная простота конструкции и изготовления;
- низкая, по сравнению с откатными воротами, стоимость;
- простота в эксплуатации и уходе;
- доступность для установки автоматики;
- незначительная нагрузка на опоры забора.
Недостатки (минусы):
требования к свободному пространству для маневра (открытие потребует освобождения площади равной ширине створки ворот);
необходимость учета ветровой нагрузки;
необходимость предусмотреть крепление открытых ворот, чтобы избежать их самовольного закрытия (фиксатор, упор, запорные устройства);
установка ограничителя, чтобы открытые ворота не повредили полотно забора, и не перекрыли доступ к калитке;
сложность ухода в зимнее время года, которая заключается в необходимости убирать снег на значительной площади.
Заключение
Как видим, приложив некоторые усилия можно за 1-2 недели изготовить и установить распашные ворота из профнастила своими руками, которые украсят входную группу и будут надежно служить красивой визиткой частного дома.
Преимущества и недостатки
Откатные ворота на роликах
К преимуществам распашной системы относят простоту монтажа, надежность и невысокую стоимость. Для открывания распашных створок нужно место впереди или позади области проезда. При наружном открывании учитывают тротуар, чтобы не мешать пешеходам. Внутреннее открывание требует учета места для въехавшей машины так, чтобы можно было при стоящем авто закрыть полотна.
Подвесные варианты ворот в дом прочные, выдерживают ветровую нагрузку. Недостаток в том, что такие способы открывания ограничивают высоту проезда
Но в частном секторе это не столь важно, т. к. габариты приспосабливают под определенный вид авто
габариты приспосабливают под определенный вид авто.
Открывание на рельсе требует регулярной очистки профиля от снега, листвы, но таким системам не нужно место для открывания, т. к. створка движется вдоль забора. Самыми эффективными являются консольные разновидности, которые не требуют устройства фундамента для установки направляющего профиля внизу проема. Консоль находится за пределами проезда машины и не ограничивает высоту.
Установка профнастила: заключительный этап монтажных работ
Основные виды ворот
По конструктивным особенностям выделяют 4 типа ворот для частного дома:
Раздвижные
Конструкция напоминает купе или амбарную дверь — чтобы открыть проезд, створку следует откатить на забор. Откатные ворота — довольно распространенное решение в частном секторе, что обусловлено рядом преимуществ:
- Экономия места. Раздвижные ворота занимают обычно пустующее свободное пространство вдоль забора, которое все равно не используется.
- Возможность автоматизации. В любой момент на уже готовую систему обычно ставят привод, благодаря которому открыть ворота будет проще простого.
Из минусов — сложный монтаж, необходимость фундамента. Кроме того не во всех случаях вдоль забора есть место для открытия створки.
Совет! Если планируются ворота с калиткой, ее врезают в ставень или располагают рядом. Второй вариант предпочтительнее.
Распашные ворота
Вариант наиболее простых ворот для частного дома — открываются как обычные двери на петлях. Устройство настолько банально, что не требует особых знаний и навыков — установите самостоятельно, без долгих расчетов и подготовки. Изготавливаются из множества подручных материалов (металл, древесина, пластик), благодаря чему подходят под любой забор: от штакетника до сложной резной ковки. Другие достоинства:
- Не имеют верхней перекладины, подходят для въезда автомобилей разных габаритов.
- Прослужат долго, в том числе благодаря простому и быстрому ремонту.
- Материал, элементы фурнитуры, монтаж стоят недорого.
Главный недостаток данной системы — ей нужно куда-то открываться (во двор или на улицу). Но место для открывающейся створки есть далеко не на всех участках. К тому же, придется продумать защиту от случайного открывания, чтобы воротина в открытом положении не поцарапала автомобиль, стоящий внутри.
На фото распашные створки
Складные
Так называемые ворота-гармошка имеют снизу направляющую, по которой и складываются вбок. С одной стороны не требуют пространства для открывания, как распашные, с другой — не занимают линию вдоль забора, как раздвижные. К тому же для подобного ограждения также есть механизмы автоматического открывания, что облегчает процесс эксплуатации.
Но есть и один большой минус — для правильной работы роликов, направляющую следует постоянно очищать, особенно от снега. Поэтому устанавливать такие ворота в северных широтах не рекомендуется.
Подъемные
Данная разновидность включает в себя подъемно-поворотные, рулонные и секционные варианты. В общем все виды ворот для частного дома, которые при открывании уезжают наверх. Для заборов чаще всего используют рулонные, реже — секционные. Суть одна — по нажатию кнопки полотно заезжает наверх, а после въезда машины опускается обратно.
Основной плюс: экономия места сбоку и в самом проеме. Минус — наличие верхней перекладины, к которой собственно поднимаются ворота. К тому же считаются не самыми надежными в качестве защиты от грабителей.
На фото подъемный механизм
Кроме типа конструкции существует также деление по способу открывания. Выделяют механический и автоматический метод.
- В первом случае въездная способность обеспечивается за счет петель, рычагов, направляющих. Открытие производит непосредственно хозяин дома.
- Во втором ворота двигаются специальным приводом, который открывает и закрывает створки. Управление настраивают с телефона, пульта, кнопки на опорном столбе и т.д.
2 этап – Чертеж ворот из профнастила
Схема или чертеж распашных ворот необходим для упрощения
расчета количества материала и оценки жесткости конструкции.
Два способа сделать распашные ворота:
с одной большой створкой (одностворчатые). Недостатком
способа можно считать то, что нужно много места для маневра ворот, а также их
большую парусность. Уменьшение парусности за счет дополнительных деталей
каркаса приводит к увеличению нагрузки на петли, что в свою очередь приводит к
перекосу створки. Этот способ годится только для ворот с небольшой шириной
проема или для устройства калитки;
с двумя створками (двухстворчатые). Исключаются все
описанные выше недостатки, но возрастает стоимость изготовления за счет
добавления петель и элементов каркаса. Возможно устройство с одинаковыми или с
разными по ширине створками. У двустворчатых распашных ворот есть преимущество,
они более устойчивы к ветровой нагрузке.

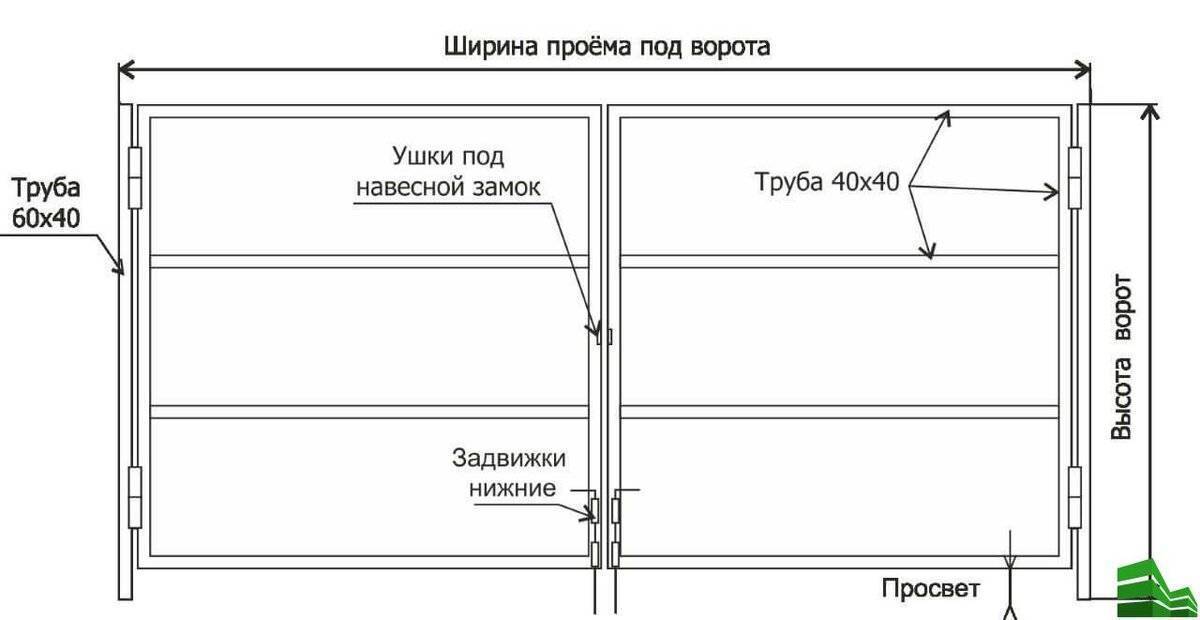

Схема распашных ворот из профнастила должна содержать:
Схема распашных ворот из профнастилаСхема распашных ворот из профнастила с размерами
общую ширину проема. Понадобится в случае необходимости
сделать маневр – при увеличении зазоров или изменении размеров фурнитуры;
ширину каждой створки;
количество, ширину стоек и глубину укапывания стоек;
конфигурацию каркаса с указанием ширины составляющих его
элементов;
месторасположение и ширину калитки. Это важный аспект.
Изготовление калитки из профнастила одновременно с каркасом для ворот позволит
сократить срок реализации проекта. А если калитка расположена внутри каркаса
ворот, чертеж позволит учесть место ее расположения при разметке и нарезке
заготовок;
место установки петель;
место и способ установки замка;
место расположения внутреннего фиксатора двери
(вертикального шпингалета).
Фиксатор створки ворот (вертикальный шпингалет)Фиксатор распашных ворот из профнастила
На чертеж ворот из профнастила наносится в обязательном порядке элементы усиления каркаса. Именно визуализация будущих ворот, позволяет понять, какой из элементов использовать и определить место его установки с учетом ветровой нагрузки.
Способы усилить ворота из профнастила:
1. наварить уголок для жесткости.
Такой способ подходит, если ширина створок незначительная
(до 1 500 мм, каждая). Уголок может быть сплошным (косынка) или в виде угловой перемычки (распорка). Чем шире уголок или чем ближе к центру установлена перемычка, тем жестче будет каркас ворот.
Усиление каркаса распашных ворот из профнастила уголкамиУсиление каркаса ворот из профнастила косынками
2. сделать раму внутри каркаса или над ним.
Сварка рамы внутри каркаса воротВ первом случае заготовки меньшего сечения помещается в ячейки каркаса, и прихватываются сваркой с шагом в 200-300 мм.
Сплошной шов не допускается, чтобы исключить деформацию металла вследствие нагревания (чтобы не повело и не покрутило).
Сварка рамы снаружи каркаса ворот
3. установить поперечные или диагональные перемычки.
В этом случае разумнее использовать диагональную
перемычку.
Способы установки перемычки на ворота из профнастила показаны на фото.
Варианты установки перемычек (ребра жесткости) на ворота из профнастила
Ребра жесткости ворот – варианты расположения:
а) Несмотря на кажущуюся простоту, этот вариант достаточно
продуманный, поскольку гарантирует целостность створок ворот. С одной стороны,
он будет удерживаться петлями, сверху исключается возможность деформации
благодаря усилению углов. Снизу его удержат горизонтальные фиксаторы
(шпингалеты);
б) Это самый экономичный из представленных вариантов, но он
создает усиление только посредине каркаса. Единственно достоинство, в том, что
он дает возможность установить замок на перемычку.
При этом варианты «а» и «б» нельзя считать надежными при
ширине створки ворот более 1 500 мм.
в) недостаток этого варианта в слабом усилении верхних
внутренних углов. Сильный ветер может деформировать створку;
г) в этом случае отсутствует усиление левого внутреннего угла;
д) в этом случае отсутствует усиление обоих внутренних углов;
е) идеальный вариант. Места врезки замка, установки петель, нижних фиксаторов и верхние углы усилены. Этот способ исключает кручение каркаса.
Материалы для распашных ворот
Металлические распашные ворота для дачи или гаража можно назвать традиционным вариантом оформления въезда. Создаются они под размер проема. Учитывается, также, направление открытия дверей.
Стильные металлические распашные ворота
В целом, такая конструкция довольно проста, а чертежи металлических распашных ворот можно найти даже в интернете. Состоят они, как правило, из двух створок, представляющих собой несущую раму в облицовке. Поскольку створки усаживаются на петли, открываются они вполне бесшумно, даже имея приличный вес.
Ворота из металла — надежное ограждение для вашего двора
Металлические ворота с калиткой с деревянными элементами и элементами ковки
Кованые распашные ворота с калиткой
Обязательной составляющей дачных ворот является калитка. Она может быть расположена отдельно или встроена в саму конструкцию. Довольно популярны нынче гаражные металлические распашные ворота с калиткой.
Металлические ворота с калиткой в стиле рустика
Идея! Даже если в Вашем гараже установлены обычные ворота, можно вырезать в них калитку. Вам не придется всякий раз отпирать навесной замок, который в морозы замерзает, или расчищать снег, чтобы попасть в гараж, скажем, за хранящейся там картошкой.
Наиболее привычными являются железные ворота. Однако сегодня металлургическая промышленность предлагает массу более интересных вариантов облицовки. Это могут быть сэндвич-панели или прочная оцинкованная сталь. Большой популярностью, ввиду своей практичности и легкости, пользуются металлические распашные ворота из профнастила. Особенно элегантно смотрятся ворота, украшенные ковкой.
Ворота загородной усадьбы с калиткой
Распашные ворота и калитка с кованым узором
Устройство
Представляют собой уличную двустворчатую конструкцию. Обе половинки открываются наружу или внутрь двора. Все зависит от того, где больше места. Если свободного пространства на участке и за его пределами немного, выбирают двухстворчатые ворота. Если объект с неограниченным пространством на участке и за его пределами выбирают одностворчатую конструкцию.
Въездные распашные система обустраиваются на территории частного дома для свободного перемещения транспорта, как грузовых, так и легковых автомобилей. Обязательно предусматривается калитка. Она может располагаться рядом с воротами. В гаража это будет неудобно, так как ширина постройки часто ограничена. В этом случае больше подходят секционные изделия.
Калитку встраивают в каркас распашных створок. Ее высота в этом случае небольшая. Если на участке планируется устанавливать распашные ворота со встроенной калиткой, предусматривается рама, обеспечивающая жесткость всей конструкции. Внешний вид не менее важен, чем надежность. Воротца для загородного дома, дачи могут изготавливаться из разных материалов:
- металл (профнастил, сварная сетка, стальные прутья, кованые створки);
- дерево (обрезная, необрезная доска, резные элементы);
- поликарбонат.
Обычно при изготовлении створок используется тот же материал, что у ограды. Чтобы получить красивый въезд на дачу, выбирают крепеж, который будет незаметен на полотне створок. Это могут быть саморезы или сварочный шов. Последний из вариантов используется только при работе с металлом. Шляпки саморезов могут быть видны после установки. Их скрывают с помощью шпаклевки и лакокрасочных материалов.
Учитывая, что ширина ворот составляет 3 м, створка может со временем просесть, если не компенсировать ее вес посредством опорного элемента (штырь, колесо), закрепленного с противоположной петлям стороны. По нормативным документам высота ограждения на территории частного жилья со стороны улицы должна составлять 2 м. По низу ворот оставляют технический зазор. Если ворота стоят на неровной поверхности, зазор должен быть равен 10 см. Над бетонным покрытием, асфальтом створки возвышаются на 7 см.
Основные элементы:
- Столбы. На них крепят створки. Может быть две вариации, когда дверца встраивается в створку, достаточно 2 опор. Захотите калитку расположить рядом с воротами, то нужны 3 столба.
- Рама, придающая жесткость конструкции, а также облицовочное полотно.
- Петли.
- Запорный механизм. Это может быть навесной, встраиваемый замок или штырь, который вводится в грунт (устанавливается в нижней части створок).
