Установка откатных ворот на роликах

Содержание статьи

  • 1. Инструкция к работе
  • 2. Правила монтажа
  • 3. Правильно обустроенный фундамент – залог успешной работы
  • 4. Подготовка закладного элемента
  • 5. Электричество
  • 6. Монтаж воротной рамы
  • 7. Установка роликовых оснований и полотна
  • 8. Монтаж верхнего ограничителя
  • 9. Фиксирование концевого ролика и заглушек
  • 10. Монтаж уловителя верхнего и нижнего
  • 11. Видео

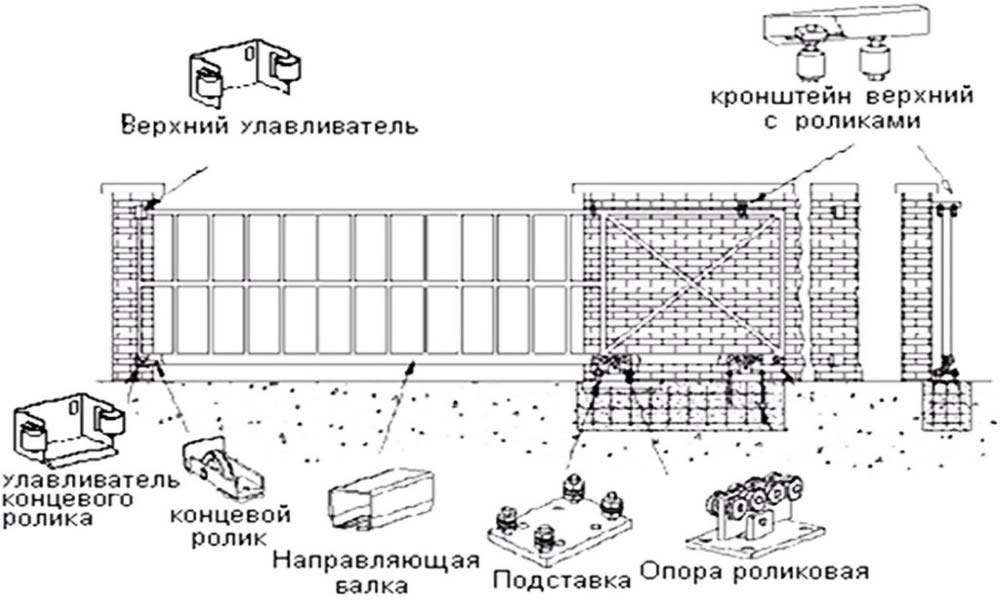

Ворота с откатным механизмом являются сложной технической конструкцией, и их монтаж лучше доверить профессионалам. Но если вы хорошо владеете строительным инструментом и умеете читать чертежи, то установка откатных ворот своими руками будет зависеть только от вашего усердия.

Перед тем как приступить к монтажу, нужно ознакомиться с техническими требованиями, без соблюдения которых правильно установить откатные ворота не получится.

Все комплектующие и составляющие конструкции откатных ворот должны подбираться строго с соблюдением нормативных нагрузок, чтобы в последующем ворота не провисли.

Все механизмы, которые отвечают за качество работы, должны крепиться при помощи электросварки.

При открытии воротного полотна оно должно отходить во внутреннюю часть двора, и вам обязательно нужно предусмотреть столько места, чтобы оно полностью уходило за ограду.

Монтаж откатных ворот

Работы по установке откатных ворот можно начинать только после того, как фундаментные основания опорной рамы и столбов достигнут необходимой прочности. Монтаж ворот проводится следующим образом.

1. Сборка створки

Если створки откатных ворот были поставлены в разобранном виде, на первом этапе необходимо собрать их, подготовив к монтажу. Процесс сборки начинается с рамы. Формирующие периметр балки фиксируются с помощью угловых соединителей. В результате этого получается прямоугольная конструкция. Плотно прикручивать соединители не нужно — это делается после окончательной сборки рамы. Далее на нее устанавливаются импосты и верхняя балка, а также другие комплектующие (если предусмотрено).

После выравнивания конструкции, места соединений окончательно фиксируются, все болты плотно затягиваются. При выравнивании необходимо контролировать прямые углы, а также диагонали конструкции. Если диагонали равны друг другу, значит, рама собрана правильно и не имеет перекосов.

Далее в собранную раму устанавливается наполнение, которое фиксируется с помощью болтов и штапиков. Места примыканий наполнения к раме могут закрываться планками. Если створка имеет тросовую растяжку, она монтируется на кронштейны, фиксируемые на импостах.

2. Установка роликов

Створка откатных ворот перемещается, прокатываясь на роликах. Ролики являются частью роликовой опоры, которая устанавливается после того, как створка собрана. При установке откатных ворот роликовый блок заводится в специальную полость в раме ворот. После того, как ролики установлены, на краю этой полости монтируется упор. Он ограничивает ход створки и необходим, чтобы ролики не выскакивали из рамы.

3. Монтаж зубчатой рейки

Выполняется в случае, если будет устанавливаться автоматика для откатных ворот. Рейка устанавливается в нижней части рамы по всей ее длине.

4. Монтаж створки на раму

Створка устанавливается на опорной раме, смонтированной на этапе подготовительных работ. До монтажа на опорную раму крепятся шпильки для роликовых опор. Места крепления шпилек выбираются так, чтобы обеспечить устойчивое положение створки. После этого роликовые опоры располагаются в соответствии с положением шпилек, створка выставляется на раму. Роликовые опоры фиксируются на шпильках.

5. Монтаж опорных столбов и укосов

Столбы устанавливаются строго вертикально на предназначенных для них площадках на опорной раме. Для крепления также используются шпильки. После того, как фиксация столбов выполнена, устанавливаются укосы. Они опираются одним концом на площадки на опорной раме, а другим — на боковины опорных столбов. В том случае, если конструкция откатных ворот не предусматривает использования опорных столбов, дополнительная фиксация створки выполняется с помощью кронштейнов. Кронштейны могут крепиться к несущим столбам, а также к дополнительным столбам забора. При использовании кронштейнов желательно применение поддерживающих роликов. Они устанавливаются в верхней части створки.

6. Установка притвора

Для обустройства притвора может использоваться дополнительный, специально установленный столб. Другой вариант — монтаж элементов притвора на несущем столбе.

На первом этапе выполняется установка кронштейнов. Их располагают там, где предполагается монтаж улавливателей. Улавливатели крепятся на кронштейны и при необходимости регулируются.

Инженеры «Мастер Компани» рекомендуют определять точки крепления улавливателей следующим образом: закрыв створку ворот, улавливатели размещаются таким образом, чтобы при закрывании створка фиксировалась между «лапками» улавливателя. Такие элементы устанавливаются парой: в верхней и в нижней части притвора. В боковой части притвора устанавливается профиль, ограничивающий движение створки.

Правила монтажа

Далее мы по порядку разберем все нюансы самостоятельной установки откатных ворот. Для начала рассмотрим все этапы, которые вам придется провести строго по порядку.

  • Устройство фундамента. Потому как откатные ворота — это довольно сложный и тяжелый механизм, то для бесперебойной работы вам понадобится обустроить неглубокий фундамент.
  • Проводка электрокабеля. Это необходимо сделать, если ваши ворота будут работать от электропривода, или вы установите на ворота камеру слежения.
  • Установка роликового устройства.
  • Монтаж воротного полотна на прокатный механизм. Здесь производится навес ворот без регулировок.
  • Фиксирование фурнитуры, улавливающей створ ворот. После установки механизмов откатных ворот проводится регулировка ворот, и каждый ролик будет отвечать за плавность хода и качество движения полотна в прокатном механизме.
  • Монтаж автоматики (если она присутствует в ваших планах).

Особенности расчета ворот


Особенности самостоятельного расчета

Расчет конструкции один из самых важных и первоочередных этапов. Игнорировать этот этап не стоит, так как сооружение откатных намного сложнее распашных.

Процесс расчета включает в себя следующие этапы:

  1. Определение высоты и ширины проема. В результате можно будет подобрать необходимый тип ворот для свободного передвижения.
  2. Расчет противовеса.
  3. Оценка веса сооружаемой конструкции.
  4. Изготовление эскиза или чертежа.


Расчеты откатных ворот

Более того, понимая, какой вес конструкции будет в конечном счете, подбираются соответствующие механизмы и движущиеся части, которые смогут справляться с нагрузкой.

Хотя самый простой вариант получения расчетов обратиться в специализированную компанию, которая предоставит папку с чертежами и расчетами, сделать это можно самостоятельно. Стоит сразу заметить, что все приведенные расчеты касаются откатных ворот консольного типа. Они сложнее от всех остальных типов, поэтому рассмотрим их подробней.

Данные высоты и ширины проема

Ширина ворот (L) будет равна:

  • ширине проема;
  • технологическим отступам открытия/закрытия;
  • минимальному расстоянию между центрами кареток.

Исходя из этого L будет больше проема.

Расчет противовеса

При движении створки должны быть уравновешены. Этот показатель достигается расчетом противовеса. Благодаря этому удельная масса конструкции будет равномерно распределяться по кареткам. Соответственно, чтобы было как можно меньше нагрузки, противовес должен быть большим.

Но как быть, если для движения створки недостаточно места? В таком случае необходимо понимать, что длина противовеса не должна быть меньшей на 40% от ширины створки. Идеальным показателем является 50%. Как следствие ширина L в своей конструкции имеет противовес.

Расчет веса

Это значение определяется исходя из веса используемого материала:

  • Профнастил ~ равен 4 кг/м2.
  • Сталь, толщиной 2 мм ~ 17 кг/м2.

Ворота с каркасом 4×2 м в среднем будут иметь вес 200 кг. Имея такие данные, можно определить показатели направляющей балки. В этом случае можно отталкиваться от заведенного стандарта.

Расчет прочности фурнитуры

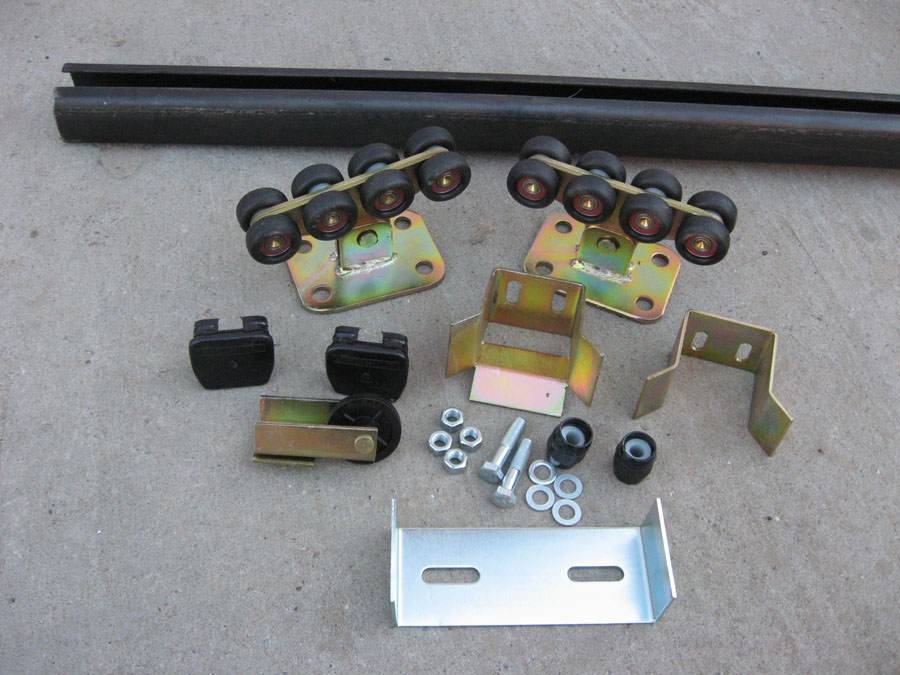

Для ворот потребуются ролики, улавливатели и поддерживающая шина. Современные изделия такого плана позволяют подобрать необходимую конструкцию. За основу возьмем простейшую оценку ветровой нагрузки, которая равна 12 м/с до 90 кг/м2 и равномерно распределяется по опорным зонам полотна.

Как убедиться в том, что изготовленная вами конструкция даже при сильном ветре будет работать без перебоев? Для этого необходимо достичь того, чтобы прочность фурнитуры была больше расчетной массе ворот. Также учитывается боковой момент в 100 кг/м, умножаемый на 8 кг/м, что равняется 800 кг/м. В принципе это немного ~ на каждый опорный элемент по 150–180 кг/м.

Дополнительные расчеты

Кроме всего перечисленного, стоит уделить внимание и другим аспектам. Обратите внимание на рейку для ворот, опоры под роликовые каретки и на количество анкеров

Также важно правильно рассчитать закладные на опорных столбах. В этом случае необходимо отталкиваться от 60% всей массы ворот, поделенных на количество закладных

Монтаж уловителя верхнего и нижнего

Улавливатели монтируются к закладным, которые находятся в столбе, при помощи болтовых креплений или сварки.

Верхний улавливатель смягчает контакт створа ворот с опорой и лимитирует его вертикальное расшатывание при сильных ветрах. На верхнем углу фиксируют скобу, соизмеримую с улавливателем. Всё это защищает обе поверхности от коррозии.

О нижнем улавливателе было написано пару слов ранее. Кроме того, его монтируют так, чтобы последний ролик мог без препятствий закатываться на него, и тем самым надежно закрепляться, не давая воротам самим открываться при сильном ветре.

Последний ролик уменьшает провисание створа при долгосрочной эксплуатации, поэтому к его установке нужно отнестись максимально ответственно.

На этом установка откатных ворот заканчивается. Остается только отделать их облицовочным материалом и покрасить. Если вы самостоятельно устанавливали откатные ворота, то ваш бесценный опыт будет полезен всем читателям.

Подготовительный этап

Перед тем как начать производить монтаж, необходимо очень тщательно подготовиться к этому. Каждый из подготовительных этапов будет играть очень важную роль в дальнейшей эксплуатации, долговечности, качестве и комфортабельности использования.

Весь подготовительный этап состоит из таких пунктов:

  • Подбор комплектующих и автоматики для будущих ворот.
  • Решаем с размером будущей конструкции и её схемой.
  • Выбираем облицовочный материал.
  • Данные о местности, где будет установка.

Теперь мы немного разберём каждый из этих пунктов более подробно. Пойдём по порядку и правильно подберём все необходимые комплектующие и систему автоматического управления воротами. Из всех возможных комплектующих, вам обязательно необходимо купить датчики, которые оповещают что система активирована и начинается открытие или закрытие ограждения, это может быть световой или звуковой датчик. Автоматику необходимо покупать, опираясь на такие критерии, как масса, размеры и частота эксплуатации.

Чтобы определить необходимый для вас размер ворот, который сможет полностью удовлетворить вас и ваши потребности, первым делом решите какие автомобили должны без проблем заезжать в ваш двор.

Также в первую очередь опирайтесь на свой автомобиль, чтобы он беспрепятственно и свободно заезжал и выезжал, при этом вы не боялись что-то задеть боковыми зеркалами или при повороте.

Рекомендуемое минимальное расстояние между центрами тележек.

Облицовочный материал не менее важен чем любой механический элемент, который отвечает за работоспособность. Облицовку необходимо выбирать, опираясь на довольно большой перечень факторов, а именно:

  • Дизайн вашего заезда.
  • Материал, из которого сделано всё ограждение.
  • Ландшафт и общий экстерьер участка и дома, который на нём расположен.
  • А также ваши личные предпочтения.

Пройдя по этим четырём пунктам, вы сможете выбрать максимально подходящий и качественный материал, который будет радовать глаз и украсит ваше жилище и место отдыха.

При выборе привода для автоматизации ворот обратите внимание на то, с какими по массе створками ворот он может работать. Учитывая глубин промерзания и плотность грунта, где будет установлен фундамент будущих ворот, необходимо определить его глубину

Чем больше грунт способен промерзать и чем глубже начинается плотный глинистый слой, тем большую глубину ямы необходимо подготовить для опорного фундамента

Учитывая глубин промерзания и плотность грунта, где будет установлен фундамент будущих ворот, необходимо определить его глубину. Чем больше грунт способен промерзать и чем глубже начинается плотный глинистый слой, тем большую глубину ямы необходимо подготовить для опорного фундамента.

Пройдя по всем этим пунктам и разобрав их подробно именно на подготовительном этапе и решить со всеми нюансами, можете без препятствий приступать к процессу монтажа.

Опорные ролики — какие лучше и как установить

После того как собрали раму, приступаете к закреплению роликов, по которым катается створка.

Ошибка №4 Ни в коем случае не берите пластмассовые ролики.

Здесь можно рассматривать варианты только со стальными. Не ведитесь на рекламу производителей, что полимерные ролики отличаются более плавным ходом и бесшумностью.

Если вибрация при движении по направляющей есть, она все равно будет передаваться. А еще не забывайте про наши зимние условия эксплуатации.

При крайне низких температурах, пластмассовые ролики становятся менее прочными и при ударах начнут разрушаться.

Крайне важно, чтобы подшипники были с низкотемпературной смазкой. Они должны быть усиленными – 301-й а не 201-й, или 303-й, а не 203-й. Они должны быть усиленными – 301-й а не 201-й, или 303-й, а не 203-й

Они должны быть усиленными – 301-й а не 201-й, или 303-й, а не 203-й.

Больший размер рассчитан на больший вес, а значит, они более надежны и способны выдержать худшие  условия работы, даже при нарушении геометрии направляющей.

При монтаже роликов необходимо предварительно разметить места их установки на швеллере. Ставите их на плоскость и накатываете направляющую.

Обязательным решением при монтаже роликов считается применение регулировочных болтов.

Ошибка №5 Крепеж должен прихватываться к швеллеру именно через них, а не через саму площадку роликов.

Так как при любом отклонении бетонного основания всего на 0,5см, ворота при этом будут уходить на 4-10см.

С болтами, в процессе эксплуатации вы с легкостью сможете осуществить регулировку в любой плоскости при помощи обычного гаечного ключа.

После того как вы накатили воротину на роликовые опоры, их нужно выставить по уровню.

Ошибка №6 Ни в коем случае не смазывайте ролики или балку по которой они ходят.

В итоге такой самодеятельности, туда забивается песок и пыль, постепенно превращаясь в абразив, и планомерно стачивая поверхности двух этих важных элементов.

Для установки верхней и нижней ловушек, плюс верхнего кронштейна от бокового раскачивания, понадобятся дополнительные опоры (приходной столб, нащельник). Обычно это труба 60*40мм или 60*30мм.

Привариваете их через закладные к бетонным столбикам ограждения.

А уже к ним, монтируете эти самые ловушки и кронштейны.

Улавливатели должны быть из стали толщиной не менее 3-4мм.

Чтобы не было удара в самом конце, и воротина закрывалась вообще беззвучно, можете подложить в качестве прокладки резинку, если у вас нет заводских.

Хотя многие умные привода (Nice, Hormann), сами способны останавливать створку в заданном месте, зная ее длину.

Ошибка №7 Запомните, что нижний улавливатель ставится в самую последнюю очередь, когда ворота выставлены по уровню, обшиты и заняли свое рабочее положение.

Эта ловушка монтируется таким образом, чтобы при входе в нее полотна, происходил подъем ворот на пару миллиметров, дабы разгрузить опорные ролики.

В этом случае они прослужат гораздо дольше.

Ошибка №8 Никогда не крепите приходной столб напрямую к колонне, через анкера без закладных.

Через пару лет от ветровой и ударной нагрузки все это разболтается и крепеж вырвет. Изначально закладные должны быть приварены к стальной центральной колоне.

Если вы про это забыли, то делайте крепеж по крайней мере на химический анкер.

Откатные против распашных

Главное преимущество откатных ворот — в том, что они, открываясь, не занимают места во дворе при и не перегораживают дорогу. Эта особенность очень полезна в небольшом по площади дворе, выходящем на узкую улицу.

Разумеется, у решения есть и оборотные стороны:

Длина примыкающего к проему ворот прямого участка ограждения должна быть как минимум равна длине створки. Иначе воротам будет просто-напросто некуда откатиться;

В открытом положении створка перекрывает 4 — 6 метров стены.

  • Массивную створку будет довольно тяжело откатить вручную, если вы хотите сэкономить на электроприводе или если дома отключили электричество. Открыть распашные ворота любого веса под силу даже ребенку;
  • Конструкция в целом получится куда более дорогостоящей. Сварные распашные ворота из профтрубы 40х40, обшитые профлистом, при изготовлении «под ключ» обойдутся вам в 15 — 25 тысяч рублей. Откатные с электроприводом стоят от 100 тысяч и более.

Монтаж

Теперь — несколько рекомендаций по изготовлению и монтажу ворот.

Из чего сделать каркас створки?

Лучше всего использовать профтрубу: она обеспечит большую жесткость по сравнению с уголком при таком же или меньшем весе. Минимальные размеры — 60х60 для рамы и 40х20 для укосин, обеспечивающих жесткость конструкции.

Чертеж каркаса из профильной трубы.

Чем обшить ворота?

Большой вес створки сильно удорожает фурнитуру и автоматику. Соответственно, предпочтительны легкие материалы. Я бы рекомендовал использовать стеновой профлист толщиной 0,55 мм с высотой волны не более 20 мм.

Пара нюансов:

  1. Для крепления обшивки лучше использовать заклепки, а не саморезы. Они не расшатываются порывами ветра и не дают ржавых потеков, характерных для саморезов с нарушенным цинковым покрытием;
  2. Крепить нужно каждую волну листа. Иначе порывы ветра будут сопровождаться дребезжанием металла.

Крепление профлиста на каркас.

Каким должно быть расстояние между роликами, на которые опираются ворота? Исчерпывающая инструкция содержится в этой таблице:

Расстояние между тележками в зависимости от размера и веса створки.

Какими должны быть размеры фундамента?

Как правило, его длина берется равной половине ширины створки. Для 4-метровых ворот потребуется фундамент длиной 2 метра. Глубина фундамента на 200 мм превышает глубину промерзания грунта.

Из чего и как сделать фундамент?

Каркас варится из швеллера шириной 120 — 200 мм и рифленой арматуры диаметром 12 — 14 мм. Вертикальные прутки снабжаются поперечными связями. Заливка выполняется бетоном прочностью М250.

Каркас с армированием фундамента. Сбоку наварена площадка для установки электропривода.

Как правильно установить ролики откатных для ворот своими руками, обеспечив возможность их регулировки по высоте?

Используйте крепление тележек на монтажные регулировочные пластины. Пластина обваривается на швеллере, а основание тележки фиксируется на шпильках гайками. Такой способ крепления обеспечит простую регулировку при ошибках в монтаже и при просадках грунта.

Регулировочная пластина под тележку.

Фиксирование концевого ролика и заглушек

На окончание передней части направляющего бруса фиксируют конечный ролик и накрывают торцевой срез пробкой. Его прикрепляют и фиксируют болтовым соединением, а с другой стороны балки устанавливают пробку или такое же устройство.

Последний ролик необходим для того, чтобы накатываться на нижний улавливатель, зафиксированный на упорном брусе ворот, при этом груз на роликовые опоры уменьшается. Заглушки необходимы, чтобы предотвратить возможность проникновения во внутренне пространство бруса снега, грязи и сора, что, в свою очередь, помогает хорошей и долгой работе роликовых кареток.

Проще, еще проще

Можно ли упростить конструкцию откатных ворот и сократить до минимума расходы на их сооружение?

Разумеется. Я размещу здесь несколько фотографий исправно функционирующих в соседнем со мной доме ворот.

Общий вид ворот. Каркас сварен из уголка 50х50 мм и обшит оцинкованным профлистом.

Ворота не опираются на тележки, а висят на уложенном поверх ограждения швеллере, усиленном в середине сварной фермой.

На этом фото хорошо видны опорные и фиксирующие ролики. Опорный ролик снабжен резиновым покрытием, что заметно снижает уровень шума при открывании и закрывании ворот.

Нижний опорный ролик удерживает створку в вертикальном положении. Отклоняться в противоположном направлении ей мешает собственный вес.

Электропривод представляет собой однофазный мотор мощностью 1,5 КВт и ременную передачу на шкив, наматывающий на себя стальной трос.

Нехитрый механизм натяжения троса.

Пульт управления приводом. Одна кнопка закрывает дверь, другая — открывает.

Концевой выключатель размыкает цепь питания, когда створка полностью закрыта.

Особенности откатных ворот

Значительная роль в конструкции откатных изделий отводится фундаменту

Важно точно следовать этапам монтажа. Это поможет добиться лучшего результата

Механизм роликов устанавливается именно на основание. На него будет действовать вес всей створки, поэтому следует сделать устройство максимально прочным.

Движение роликов осуществляется по направляющей балке. Для достижения хорошей фиксации следует установить две опоры. Элементы откатных ворот свариваются друг с другом, чтобы добиться максимальной прочности.

Подставки тележки перемещаются по направляющей балке. Их верхняя деталь располагается на нижней части откатных ворот. Это способствует легкому перемещению полотна. К современным воротам подсоединяется автоматический привод. В этом случае процесс открытия и закрытия конструкции выполняется гораздо проще.
