Распашные ворота со встроенной и примыкающей калиткой: как их сделать своими руками

Как сделать распашные ворота своими руками?

Для начала стоит сделать простейший чертеж распашных ворот, в нем необходимо указать все размеры. Также нужно точно определить место для установки ворот.

Потом нужно изготовить каркас, можно эту работу сделать самостоятельно, но мы рекомендуем обратиться к профессионалу. И в этом есть свои преимущества:

У специалиста есть определенные знания и навыки.
У него есть все оборудование, которые потребуется в процессе создания каркаса.

Обязательно в каркасе должны быть несколько ребер прочности, в таком случае каркас ворот будет надежнее. Именно поэтому ворота не будут деформироваться в процессе эксплуатации. Монтаж ворот осуществляются следующим образом:

Профнастил крепится к каркасу с помощью саморезов с резиновыми уплотнителями. Если взять саморезы без уплотнителей, то в место соединения попадет влага, и тогда профнастил начнет ржаветь.

Потом с помощью лопаты или специального бура необходимо сделать углубления, чем они будут глубже, тем надежнее будет стоять конструкция.

Затем устанавливаются столбы, их нужно утрамбовать щебенкой и песком, а самым верхним слоем нужно залить бетон. Такая технология установки опорных столбов используется для всех подобных конструкций. Если опоры устанавливались грамотно, то они смогут прослужить 10 и более лет.

Далее нужно по уровню приварить петли, этой работе важно уделить особое внимание. Так как если вы приварите их с наклоном в 1 градус, то уже будет сильный перекос ворот

Если производится установка ворот с калиткой, то для дверцы внутри ворот нужно также приварить петли.

В завершении устанавливается запирающее устройство на калитке и воротах. Далее вы можете рассмотреть фото монтажа распашных ворот.

Также после установки ворот можно заняться обустройством автоматики для распашных ворот. Электрическую систему открывания ворот можно вполне установить самостоятельно, а вот гидравлическая система сложнее, поэтому не обойтись без специалиста.

Выбор профильного листа материалов для каркаса и столбов

Для изготовления створок каркаса используют профильную трубу. Чтобы обеспечить конструкции продолжительный срок службы, нужно правильно выбрать размер сечения. Чаще пользуются трубами 40*20, имеющих толщину 1,5мм. Если нужна повышенная прочность, выбирают изделия в 2 мм толщиной. При выборе следует учитывать нагрузку от ветра.

Для выполнения створок пользуются профильной трубой, учитывая при этом вес ворот. Для ворот в 150 кг хватит размера 80*80*4. При увеличении веса конструкции нужно выбирать и столбы побольше.

В качестве опорных элементов иногда используют каменные столбы. Кирпичные опоры имеют привлекательный внешний вид. Внутрь могут помещать металлический стол для повышения надежности. Трубами с круглым сечением пользоваться не рекомендуют, так как к ним сложно приваривать полотна.

Варианты дизайна

Если хочется придать воротам аристократичность, то можно использовать кованые вставки. Но здесь будет цена намного выше. Металлические ворота с калиткой — отличная почва для дизайнерских задумок.

Изделия с встроенной калиткой на практике доказали свою функциональность. Помимо того, что есть возможность сэкономить на установке и самой конструкции, можно получить оригинальные ворота и калитку, которые будут украшать ваш двор.

Выбор материала для ворот будет напрямую зависеть от финансовых возможностей хозяина, главное, что должен помнить каждый – ворота являются такой конструкцией, которая должна служить длительно время, поэтому экономить на выборе материала не стоит.

Ворота с калиткой внутри

Ворота сварные распашные со встроенной калиткой

Самым популярным вариантом, считаются ворота с металлическим каркасом и профнастилом. Такую конструкцию можно заказать под ключ или же изготовить самостоятельно.

Металлические ворота для дачи, распашные с калиткой – украсят любой садовый участок и частное домовладение. Они не только практичны и долговечны, а еще и привлекательные на вид.

Профлист – это гофрированная сталь, которую производят с помощью холодного проката. Его оцинковывают, а чтобы защитить от атмосферных явлений, наносят специальное полимерное покрытие. Выбирая такой материал для изготовления ворот, следует отдавать предпочтение листам, которые имеют двустороннее покрытие.

Опорные столбы, на которые будут крепиться ворота, устанавливают по уровню и бетонируют. Далее приступают к изготовлению конструкции.

Прежде всего, нужно сделать каркас на основании чертежа. Для этого подбирают квадрат трубу, необходимого диаметра. При помощи болгарки, производят ее нарезку, по размерам. Далее, используя сварку, соединяют все элементы каркаса. Когда конструкция готова, на нее встраиваются подвесные петли, после чего ее крепят к столбам. Используя шуруповерт и саморезы, производят установку профлиста.

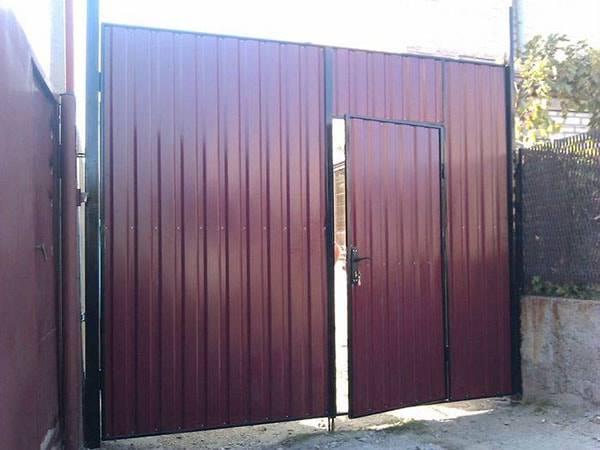

На фото ниже, можно увидеть, как выглядят ворота распашные металлические с калиткой, для дачи.

Схема установки ворот распашных из профнастила

На видео можно ознакомиться с подробным процессом изготовления ворот из профлиста и квадрат трубы:

Самый сложный вариант – эта ковка изделия, и без специальных навыков и оборудования, такие изделия очень трудно сделать самому. Но, их всегда можно заказать у опытных мастеров.

Строим ворота: как установить столбы для ворот

Как сделать автоматические распашные ворота самостоятельно

Сразу скажем, что эта задача под силу каждому. Кроме того, в этом есть много преимуществ, главным из которых считается экономия средств. Последние вы потратите на оплату монтирования ворот. Вы наперед можете просчитать, сколько вам понадобится для этого денег, рассчитав приблизительную стоимость рычажных приводных устройств, необходимых для распашных ворот.

Если же вы решились сделать самодельные автоматические ворота, то для этого в первую очередь вам понадобятся чертежи, которые надо подготовить и грамотно составить. Изготовление автоматических распашных занимает примерно около 3-х дней, если вы раньше не сталкивались с подобного вида работой.

Первым этапом в процессе монтирования является закладка основания для дальнейшей работы – фундамента. Его можно сделать либо сплошным, либо же залить под каждый столб отдельно. Прочности этой конструкции прибавляют опоры, выбирая которые не стоит экономить. Автоматические распашные ворота предполагают приобретение еще многих других деталей, без которых конструкция окажется неустойчивой. К ним относятся упоры и петли. Выбирая петли, учитывайте факт наличия подшипника, который обеспечит плавное открытие и полное отсутствие какого-либо скрипа.

Монтаж створок для распашных ворот

Вопрос о том, как установить ворота является важным моментом среди всех работ, выполняемых при изготовлении ворот собственноручно, поскольку допущенные ошибки могут привести как к непродолжительному сроку службы ворот, так и к тому, что они просто не будут выполнять свои функции, например, хорошо открываться. Монтажные работы начинаются с установки каркаса. Порядок действий при этом выглядит так.

К полотнам створок при помощи сплошного шва привариваются петли. Это должна быть та часть петли, которая имеет глухое отверстие с торца.

Если устанавливаются тяжелые ворота, то их следует оснастить петлями по три с каждой стороны. При монтаже более легких конструкций достаточным будет наличие двух петель.

К каждой приваренной петле на каркасе надевается ее вторая половина, которая тут же приваривается к опоре.
Производится облицовка воротных створок:
- 1) производятся повторные замеры листов профнастила (это позволит избежать ошибок);
- 2) с помощью ножниц по металлу вырезаются требуемые листы;
- 3) все имеющиеся кромки тщательно зачищаются;
- 4) листы накладываются внахлест, имеющий одно направление;
- 5) профнастил крепится к каркасу саморезами. Количество использованных для крепления профлиста саморезов выбирается в произвольно, расстояние между ними должно составлять от 10 до 15 см.

Производится окрашивание готового изделия.

Достоинства и недостатки откатных ворот

Откатные ворота без проблем открываются зимой

Выездные конструкции устойчивые, т. к. нет горизонтальных и вертикальных петель, на которые рассчитана нагрузка. Масса полотна передается на фундамент, поэтому надежность не снижается со временем, независимо от негативных факторов.

Другие преимущества:

компактное открывание;
независимость от снеговых заносов;
удобство передвижения и бесшумность;
обслуживание широких проемов;
возможность применения любой зашивки внутри;
несложное обслуживание при эксплуатации.

Минусы в том, что широкие и высокие полотна имеют высокую парусность, поэтому конструкцию делают с запасом прочности. Достигается это обустройством мощного основания и монтажом силовой рамы. Недостаток прочности этих конструкций снижает надежность выдвижных ворот.

Если допущены ошибки в расчетах, створка провиснет или перекосится.

Материалы

Выбор полотна определяется многими факторами: стоимость отделочного материала, желание полностью защититься от взглядов извне, экстерьер загородного дома. Естественно, что каждый материал также имеет положительные и отрицательные стороны.

Деревянные ворота

Дерево

Такие ворота редко встречаются, хотя они идеально дополняют деревянные дома. Чтобы конструкция была прочнее, сварные каркасы створок делают из металла. Ворота могут быть распашными, раздвижными, иметь калитку. Древесина обладает многими достоинствами:

Изделия несложно сделать своими руками. При этом хозяин может воплотить в жизнь любой проект.
Простота использования. Ролики, закрепленные на створках, упростят процесс управления.
В случае повреждения доски несложно заменить.

К недостаткам относится вес (некоторые породы древесины тяжелые), высокая стоимость качественно обработанной древесины, недолговечность и необходимость постоянного обновления защитного покрытия.

Ограждения из натуральных материалов.

Для оформления полотен используют доски из сосны, ели. Хвойные породы пропитаны смолой и отличаются влагоустойчивостью, долговечностью, красивой текстурой. Сосна обладает твердостью, а ель — легкая и слабо усыхает.

Также часто полотна изготавливают из лиственницы – плотной и крепкой древесины, не загнивающей от осадков. Отличные эксплуатационные характеристики имеет дуб, но материал сложен в обработке и стоит недешево.

Ворота с калиткой

Чтобы деревянные ворота и калитки для частного дома длительное время сохранили отличный вид и качество, им требуется правильный уход. Рекомендуется каждые шесть лет обрабатывать их специальными пропитками (наносят не менее 23 слоев). Средства защищают материал от гниения и вредных насекомых.

Металл

По эксплуатационным качествам металл занимает лидирующие позиции. Прочность, долговечность, надежность – основные достоинства. Благодаря разным технологиям обработки материала, создаются изделия на любой вкус. Изготавливаются ворота гаражные и въездные. Створки делают из сэндвич-панелей, оцинкованной стали.

Правильная эксплуатация и уход продлевают срок службы конструкций. Минимальное техническое обслуживание:

Периодически проверяется состояние петель, замков, элементов. Каждые полгода желательно смазывать подвижные детали.
Специальная краска защитит металлическую поверхность от вредного воздействия осадков. Лучше использовать молотковую краску, имеющую в составе силиконовые смолы и пигменты металла. Состав отлично ложится на поверхность и подходит для внутренней и наружной отделки конструкций.

Ковка

Эти ворота отличаются прочностью и выделяются эффектным видом. В процессе ковки изготавливают изделия разнообразных форм и конфигураций (даже арки). Полотна бывают из сплошных металлических листов, украшенных элементами, или же проемы створок заполняют узорами.

Подъемные ворота

Выбирая дизайн и орнамент, ориентируются на стиль домостроения. Чаще всего устанавливаются откатные, распашные и гаражные ворота. Достоинства кованых конструкций:

эксклюзивный вид;
устойчивость к осадкам;
надежность и прочность конструкций, изготовленных из нержавеющей стали;
органично сочетаются с деревом, каменными ограждениями, кирпичом.

Из недостатков нужно отметить солидный вес, высокую стоимость, сложность монтажа.

Оригинальные кованые изделия.

Периодическая обработка полотен антикоррозийными составами продлит срок их службы на десятилетия.

Профлисты

Популярность материала объясняется его надежностью и возможностью быстро своими руками оформить ограждения. Для оформления ворот и заборов рекомендуется выбирать оцинкованный стальной лист, покрытый с обеих сторон полимерным антикоррозийным слоем (материал маркируется буквой «Н»).

Распашные ворота

Несущие качества металлопрофилей обеспечиваются гофроформой и специальными бороздками, придающими дополнительную жесткость. Преимущества материала:

устойчивость к коррозии и переменам погоды;
долговечность (гарантия около 50 лет);
простота установки (не требуется спецоборудование);
широкая цветовая палитра;
простота ухода.

Подвесные ворота

Из недостатков профлистов выделяют «большую парусность» (при шквальных ветрах и слабом креплении створки могут быстро перекоситься). Также листы можно повредить сильными ударами.

Деревянные конструкции

Самый простой вариант, не требующий особых профессиональных навыков – дачные ворота с калиткой своими руками, изготовленные из дерева. Такие конструкции издавна вошли в обиход. Раньше деревянные ворота делали без каркаса: планки средней ширины прибивали гвоздями к поперечному брусу. Каких-либо дополнительных укреплений не требовалось.

Основная проблема таких конструкций в том, что в процессе эксплуатации, происходит её перекашивание, и в скором времени, ворота нужно ремонтировать или менять на новые.

Деревянные конструкции наиболее экономичные, и в последнее время, чтобы продлить их срок службы, начали использовать металлические каркасы.

Ворота распашные со встроенной калиткой (для дачи), выполненные из дерева, – это самый бюджетный вариант, но у них есть значительный недостаток: они подвержены воздействию температурных изменений, атмосферным явлениям и вредоносным насекомым.

У деревянных ворот изнашиваемость сильнее, чем у металлических изделий. Даже если использовать высококачественную древесину, ее нужно хорошенько обработать. Для этого потребуются грунтовка, антисептическое средство и лак. Также необходимо позаботиться о наличии дверных навесов, саморезов, защелки, ручки и бетонного раствора.

Порядок изготовления калитки таков:

доски обрабатывают антисептическим раствором;
выкладывают их на горизонтальной, ровной поверхности;
по краям (сверху и снизу) набивают поперечные брусья, еще одну закрепляют по диагонали;
устанавливают боковые опоры (расстояние между ними должно соответствовать ширине калитки и 2-3 дополнительным сантиметрам);
прикрепляется створка;
изделие обрабатывают грунтовкой по дереву и покрывают лаком;
устанавливается защелка и ручка.

На фото изображена схема деревянной калитки.

Схема калитки из дерева

Если доски на воротах, плотно примыкают друг к другу, желательно укрепить их металлическим каркасом.

При надлежащем уходе, такое изделие прослужит не менее 10 лет.

На видео показаны все этапы выполнения работ:

Руководство по установке

Петли устанавливаются на сторону, в которую будет происходить открывание. Работа ведётся в горизонтальном положении; поверхности, задействованные при сварке, обезжиривают и обрабатывают щёткой, предварительно удалив на участке слой лакокрасочного покрытия.

Намечают место будущих петель – их размещают в 15-20 см от верхней и нижней граней калитки. Для этого на монтажные подкладки, обеспечивающие зазор между нижней гранью ворот и землёй, выставляют дверь внутри проёма. Выравнивают по уровню, меняя высоту подкладок. Эту операцию рекомендуется выполнять как минимум вдвоём. Выровняв и зафиксировав полотно, прикладывают навесы, отмечают их расположение на воротах и на дверной коробке.

После нанесения разметки распашной элемент убирают с подставок, вынимают из проёма, возвращают в горизонтальную плоскость. Петли приваривают в разобранном виде: верхняя половинка отводится для дверного полотна, часть со штырём – для опорных конструкций. Деталь укладывают по отметкам и прихватывают предварительной точечной сваркой. По уровню проверяют, не произошёл ли перекос. Если ось навеса параллельна плоскости распашного элемента, выполняют капитальную сварку по всей линии контакта. Готовый сплошной шов зачищают шлифовальной машинкой.

К лутке приваривают нижнюю часть петли. Если нет возможности уложить опору горизонтально, то работают в вертикальном положении. Прихватку точечной сваркой выполняют по такому алгоритму:

Сверху.
Снизу.
По центру.
В центре верхней половины будущего шва.
В центре нижней половины будущего шва.

Далее следует выверка по уровню, проверочная установка створки. Если дефектов соединения нет, оно выдерживает нагрузку, дверь откидывается плавно и плотно прилегает к коробке, то сваривают капитальным сплошным швом. При сварке масло, которым смазаны петли, может выгореть или вытечь, из-за чего дверь будет скрипеть и заедать. Чтобы этого не происходило, створку приподнимают и ещё раз обильно смазывают внутренности навесов.

Дверь возвращают в эксплуатационное положение, болгаркой зачищают сварные швы. Поверхности обезжиривают и окрашивают, монтируют навесное оборудование (замки, засовы, почтовые ящики). В петлях проделывают по небольшому отверстию, через которые будет осуществляться смазка механизма в процессе эксплуатации.

Как установить ворота на кирпичную опору?

Если вы планируете использовать каменный, кирпичный или бетонный стол как стойку для распашных ворот, подход будет несколько другим

Создавая оборудование своими руками, важно учитывать некоторые моменты

Под такого вида стойки обязательно потребуется создать фундамент, имеющий глубину 1,5 метра. После этого помещается в яму труба из металла и к ней начинают привариваться закладные. Названные элементы должны выйти за область будущего столба, чтобы потом к ним можно было приварить петли.

После того, как вы сможете установить опоры, вам останется лишь подобрать к ним петли и приварить их

Останавливая свое предпочтение на каком-либо варианте, важно учесть вес створок будущих ворот. Если они довольно легкие, то подойдут элементы, имеющие в диаметре 25 мм

Створки, весящие более полтонны, садятся исключительно на петли в 40 мм и больше.

В некоторых случаях крепление створок осуществляют сразу на три и больше петли. Это решение будет целесообразным, если схема полотна отличается своим большим размером и весом.

Схема конструкции столбов
