Достоинства и недостатки подвесных ворот
Навесные ворота имеют следующие преимущества:
• Во-первых, они экономят пространство около входа. • Во-вторых, зимой перед их открытием не нужно очищать от снега большую по площади территорию. • В-третьих, они устойчивы и хорошо переносят сильные порывы ветра.
Но есть у таких ворот и недостатки:
• Во-первых, их высота ограничивается направляющей балкой. • Во-вторых, эта балка должна быть всегда очищена от снега, иначе движение створок будет затруднено или вовсе невозможно. • В-третьих, для устройства этих ворот необходимо свободное пространство вдоль забора.
https://youtube.com/watch?v=Wvl9VGMoVfU
Плюсы и минусы откатных ворот
Главное преимущество — удобство применения. Достаточно широкие ворота можно открыть без затруднений. Нет необходимости в обустройстве большой подъездной площадки, поскольку полотно сдвигается вбок.
Даже при сильном ветре отсутствует риск самопроизвольного закрывания и повреждения автомобиля. К тому же конструкция легко оборудуется электрическим приводом. Не выходя из машины, можно открыть ворота и заехать на участок.
Отдельно о преимуществах консольных откатных ворот:
- не имеют ограничений по высоте;
- внизу остается небольшой просвет, поэтому снег, лед или налетевший песок не затрудняют их работу;
- высокое сопротивление ветровым нагрузкам.
Ролики, обеспечивающие движение полотна, находятся внутри балки, что защищает механизм от внешних воздействий, а также позволяет пользоваться воротами без лишних усилий.
Недостатки ворот-консолей:
- сложность изготовления;
- длина бокового пространства для отката не менее 1,4-1,5 ширины проема.
Если нет возможности обеспечить необходимый откат, консольным воротам некуда сдвигаться. Установить их на коротком участке не удастся.
Основные преимущества консольных откатных ворот
Несмотря на разнообразие откатных изделий именно консольная разновидность пользуется колоссальным спросом среди потребителей. Такая востребованность оправдана рядом преимуществ, выделяющими их на фоне прочих вариантов. Среди самых ярких достоинств можно выделить следующие:
- Конструкция не предусматривает наличие каких-либо отрывающихся створок. Это позволяет максимально эргономично использовать окружающее пространство. Кроме того, даже при случайном открытии полностью исключается вероятность повреждения рядом расположенных транспортных средств.
- Проем не ограничивается никакими верхними либо нижними конструкционными элементами. Транспортное средство любой высоты сможет беспрепятственно проехать сквозь проезд.
- Значительные снежные осадки не затрудняют работу. Получение такого результата достигается расположением полотна над землей на расстоянии приблизительно 10 сантиметров.
- Элементы движения полотна располагаются внутри направляющей балки что защищает их от негативного воздействия окружающей среды. Такое расположение гарантирует более долгий срок службы конструкции в целом.
- Продуманные элементы, их расположение обеспечивают комфортную эксплуатацию.
- Есть возможность оборудовать конструкцию современными электронными системами, приборами безопасности.
Что касается недостатков таковы также имеют место, с ними рекомендуется ознакомиться предварительно для избежание негативных последствий.
- Консольные ворота откатного типа самые сложные по своей конструкции. Монтажные работы также требуют навыков и понимания относительно выполнения работы. Выполняя работы самостоятельно необходимо изучить большое количество информации.
- Для открывания полотна потребуется освободить пространство вдоль забора в полтора раза больше чем сам проем. Это обусловлено особенностями конструкции.
Взвесив достоинства, недостатки конструкции можно принимать решения относительно установки.
Что понадобится для сооружения своими руками
Изготовление и установка рамы для откатных ворот своими руками
Схема подготовки бетонного основания для откатных ворот.
Рама понадобится для ворот, которые устанавливаются на въезде на участок. Ее можно изготовить из трубы 120х120 мм с помощью использования сварки. При этом нужно помнить о том, что верхняя балка обязательно должна выходить за пределы конструкции на ширину ее открывания. В случае, если планируется изготовить одностворчатые ворота, она должна выходить на ширину ворот в какую-либо из сторон. По поводу двухстворчатых стоит знать, что выходить балка должна на половину ширины в каждую из сторон.
Далее концы вертикальных опорных труб необходимо забетонировать в землю на глубину, которая равняется как минимум 1,2 м. При этом нужно использовать уровень, потому как перекос верхней балки приведет к самопроизвольному открыванию и закрыванию незапертых ворот. В случае, если планируется устанавливать ворота на стену, можно будет просто закрепить направляющую над проемом конструкции и продлить ее вдоль свободной стены.

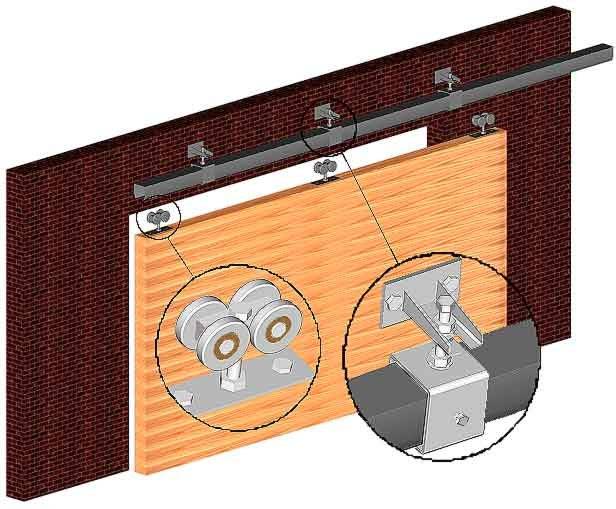

Подвесные ворота. Порядок монтажа
1. Перед установкой ворот почва, в сторону которой будет направлен откат, выравнивается.
2. По обеим сторонам ворот крепятся вертикальные опоры – металлические трубы, имеющие квадратное сечение, диаметром 20-40 мм. Так как на такие опоры будет ложиться верхняя балка, расстояние от земли до верхней части опоры должно быть таким, чтобы в ворота смог свободно проехать автомобиль.
3. Для монтажа опор выкапывается яма глубиной 120-150 см, в которую опускается металлическая труба, закладывается арматура, а затем яма бетонируется. Пространство между таким фундаментом и грунтом засыпается щебнем, при этом каждый его слой проливается водой и дополнительно уплотняется.
4. Воротные опоры должны располагаться строго вертикально. В случае малейшего их перекоса движение ворот будет затруднено или, напротив, они будут открываться и прикрываться самопроизвольно. Поэтому при установке опор их расположение тщательно выверяется строительным уровнем.

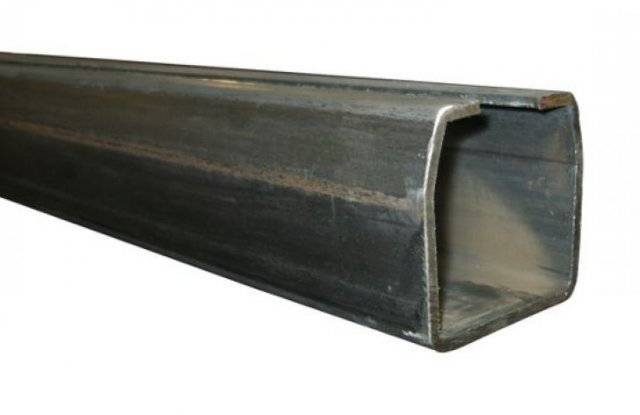

5. Для верхней подвесной балки используется гнутый профиль особой формы (см. фото). Размер его сечения зависит от веса подвешиваемых створок. Так, для створок массой до 300 кг достаточно приобрести профиль 40×35×2,5 мм. Тяжелые ворота весом до 1000 кг потребуют более мощного профиля размером 90×75×4,5 мм. При этом его прогибы недопустимы.
6. Для полного отката створки длина такой балки должна быть в 2 раза больше ширины самого проема. Для стандартных гаражных ворот ее длина должна быть равна 6 м. При необходимости этот размер можно уменьшить.

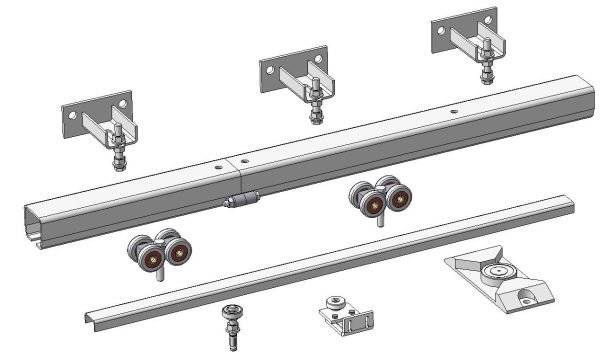

7. Для монтажа такой конструкции потребуется следующая фурнитура:
• две тележки (консольных ролика) с резьбовой осью;
• четыре кронштейна с винтом для крепления направляющей;
8. Направляющая балка закрепляется на несущей опоре или верхней части стены здания с помощью подвесных кронштейнов так, чтобы ее нижняя рабочая часть, по которой будут перемещаться ролики, была обращена вниз.
9. На одно полотно любого размера потребуется не более двух роликовых тележек. Разнос кареток при этом зависит лишь от ширины полотна. Вначале у них срезаются пятки (основания, на котором крепятся тележки), а лишь затем ролики приваривается к каркасу створок. Воротное полотно должно чуть перекрывать проем (на 20 см), а расстояние между почвой и створкой составлять не менее 5 см.
10. Затем полотно ворот вставляется с помощью роликов в верхнюю подвесную балку. Для ограничения движения створки по краям балки с обеих сторон монтируются заглушки.
11. Чтобы избежать раскачивания створок при порывах ветра (это возможно при слишком большой высоте ворот), в верхней и нижней части ворот устанавливаются специальные ограничители. Их можно приобрести готовыми или попросту наварить куски арматуры на щели направляющей.
12. При наличии автоматики она подключается в соответствии с технической документацией и приложенной к ней схемой.
Устройство фундамента
Нагрузка от конструкции воспринимается фундаментом, поэтому он должен быть надежным. Верхняя часть основания на которой обустраиваются роликовые узлы, электропривод изготавливается из швеллера. Потребуется использовать 20-й номер, именно он обеспечит необходимую нагрузку. Для заливки фундамента готовиться траншея шириной 50 сантиметров. В большинстве регионов эта отметка находиться на уровне 150 сантиметров. Глубины достаточно чтобы защитить фундамент от сезонного движения грунта. Качественное соединение швеллера с фундаментом достигается за счет армирования. Рекомендуется использовать арматуру сечением 16 мм. Поперечные перекладины формируются арматурой №10-12, через каждые 30-40 сантиметров. Готовые каркасы потребуется приварить к швеллеру. Дно подготовленной ямы заполняется на 10-15 сантиметров песком.
При выполнении фундамента важно учитывать следующие детали:
- Швеллер располагается впритык к несущей опоре, параллельно движению будущего полотна.
- Стенки траншеи рекомендуется закрыть пленкой. Это предотвратит быстрое впитывание воды из раствора и основание высохнет равномерно.
- Поверхность металлического швеллера обязательно должна находиться строго на нулевой отметке.
Из чего можно сделать створки подвесных ворот?
Перед тем как приступать к изготовлению навесных ворот, нужно определиться с их размерами, материалом и другими подобными нюансами. По материалу, из которого изготовлены створки, навесные ворота подразделяются на несколько разновидностей.
Один из самых распространенных материалов, использующихся для изготовления ворот — металл. Можно просто взять профлист и вырезать из него кусок нужной площади. Нередко ворота делаются из пластика, который можно приобрести в виде отдельных панелей, а затем собрать в единое полотно, соединяя по системе паз-гребень. В том случае, если необходимо сохранять тепло внутри помещения, в которое ведут ворота, можно изготовить полотно из сендвич-панелей.
Монтаж каркаса
Каркас ворот изготавливается из металлических труб, сечение которых представляет собой квадрат. Обычно используются трубы шириной 4 см. Зная высоту ворот, нужно нарезать трубы соответствующей длины.
После того как будет нарезано достаточное количество одинаковых по длине труб, их нужно положить на горизонтальную поверхность, на равном друг от друга расстоянии, и соединить. Затем они привариваются посредством точечной сварки.
Для того чтобы проверить, ровный ли получился каркас, необходимо измерить обе его диагонали. Если значения будут одинаковыми, значит, каркас ровный. Если же диагонали будут различаться по длине, то для выравнивания каркаса можно будет слегка постучать молотком по углам.
Выровняв трубы, их можно заваривать полностью. После этого нужно будет собрать еще один каркас из труб с квадратным сечением, но только теперь ширина трубы должна быть в два раза меньше. Этот каркас будет присоединяться к предыдущему изнутри.
После завершения всех сварочных работ каркас нужно прогрунтовать, а затем, дождавшись полного высыхания грунтовочного покрытия, покрасить его, используя специальную краску для металлических поверхностей.
Конструкции
По типу откатные (сдвижные, раздвижные) ворота бывают:
- Консольными — с балкой, один конец которой закреплен, второй висит в воздухе. Балка имеет П-образный профиль со ступеньками внутри. По ней внутри перемещаются ролики. Вся нагрузка от дверного полотна через ролики передается на балку.
По месту ее расположения они бывают:
- с нижней балкой;
- средней балкой;
- верхней балкой.
- Подвесные. В этой конструкции тоже есть балка, но она опирается на оба столба по сторонам от ворот. Она тоже имеет особое строение, похожее на букву «П» только с загнутыми внутрь краями. Внутри также имеются ролики, на них висит полотно ворот. Так полотно и перемещается. Подвесная конструкция
- Откатные по рельсу. В грунте монтируется рельс, на нижнюю часть створки ворот прикрепляются ролики. Полотно катается по направляющей. Конструкция самая простая, но ее минус в том, что рельс и сами ролики забиваются снегом, грязью, листьями.

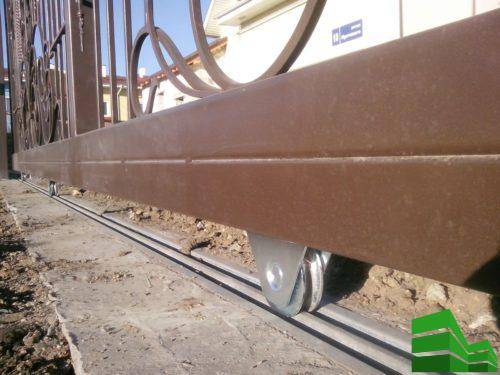

Откатные ворота на рельсе

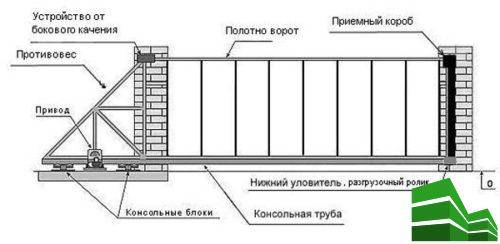

Конструкция и принцип работы откатных ворот
Основа конструкции откатных ворот — это рама, меняющая своё местоположение в пространстве благодаря специальным тележкам, которые ещё называют консольными блоками. Оснащённая этими элементами, рама ворот может откатываться как влево, так и вправо.
Следует правильно установить швеллер, к которому будут крепиться откатные ворота
Тележки монтируют на бетонное основание, создаваемое в начале работ по сооружению механизма дверной конструкции, монтируемого в стороне от проездной площадки. Полотно откатных ворот движется по рельсу, то есть стальной узкой балке, прикреплённой сварочным аппаратом под рамой. Рельс выполняет функцию направляющей и выдерживает вес всей конструкции.
Принцип работы
Автоматическое открытие и закрытие откатных ворот обеспечивается роликами, фиксируемыми на качающемся основании. Эти элементы конструкции располагают парами, причём каждая из них должна находиться выше установленной ранее.
Чтобы автоматика срабатывала правильно, воротам нужен противовес

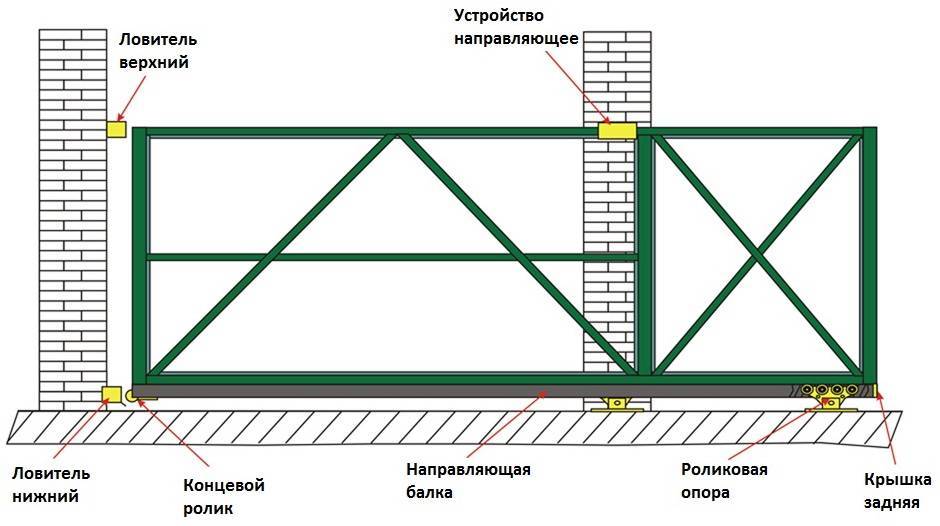

В общем, главными элементами откатных ворот, отвечающими за изменение положения дверного полотна, считаются:
- несколько консольных блоков, распределяющих вес конструкции;
- направляющий рельс;
- концевой ролик, состоящий из платформы и основания и гарантирующий плавный въезд дверного полотна в улавливатель;
- верхняя скоба (поддерживающая), исключающая отклонения и падения откатной конструкции;
- улавливатель концевого ролика, монтируемый на держателе, находящемся около столба.
С помощью концевых роликов полотно ворот движется по рельсу
Ошибки при установке
Если производить монтаж откатных ворот самостоятельно, то можно допустить различные ошибки и погрешности. Наиболее распространенными из них являются:
- Неправильные подготовительные работы с основанием.
- Неверно закрепленные комплектующие детали, а также недостаточная регулировка. Слабое крепление также нередко становится причиной различных неисправностей конструкции.
- Неверно подобранный вес ворот под балку. Из-за этого вся конструкция может заметно провиснуть, причем на это уйдет очень мало времени.
- Если получившаяся конструкция стала издавать неприятные скрипы или хруст, то это говорит о том, что в подшипниках есть песок и его необходимо оттуда убрать. Также причиной посторонних шумов может служить неправильное (слишком маленькое) расстояние между опорами.
- Если на местах сварки просматриваются подозрительные подтеки, то это должно указать на неправильную технологию покраски материала. Основание обязательно нужно обезжирить, тщательно очистить и покрыть грунтовкой. Только после всех перечисленных действий можно приступать к процессу покраски.
- Чтобы столбы не скосились в одну сторону и не деформировались, нужно учитывать глубину промерзания грунта и массу получившегося фундамента. Его необходимо делать таким, чтобы он был в разы больше, чем сама нагрузка.
Принцип работы
Откатной конструкции ворота рельсового типа отличаются в устройстве и функциональном оснащении. Однако, основной опорный элемент, обеспечивающий движение роликового механизма – это направляющая рельса, которая обычно выполнена из прочной стальной балки, установленной и закрепленной в фундамент проема на нулевом уровне или немного выше.
Роликовые блоки приваривают к нижнему краю полотна створки и устанавливают на направляющий рельс, чтобы они легко катились и обеспечивали легкое плавное движение при открытии или закрытии ворот.
Для достижения устойчивого вертикального положения устанавливают верхний удерживающий ролик на боковом столбе или верхней части рамы.
Верхний удерживающий ролик
Особенности направляющих для сдвижных проемов
Качественно сделанная направляющая рельс откатных ворот – это определенной формы балка, изготовленная из прокатанной профильной трубы высокого качества из специальной черной или оцинкованной стали. При монтаже откатных ворот на рельсе стандартного размера рекомендуется использовать цельную балку профильного сечения, длиной от 150 -200% ширины проема. Хотя удлинить ее не сложно — достаточно аккуратно сварить два отрезка направляющего рельса.
Размеры направляющих балок бывают различными и должны соответствовать габаритам проема и весу створки. Направляющие балки (рельсы) имеются в продаже чаще всего стандартного размера — длина 4, 5, 6 или 7 метров, что дает возможность подбирать направляющий профиль для своего конкретного случая.
Для определения подходящего размера рельс необходимо измерить ширину проема и определить максимально возможный вес полотна. Примером может быть, когда:
- Вес полотна створки до 400 кг, а проем до 5 метров, тогда размер сечения будет составлять 60*70 мм с толщиной стали 3.5 — 3.8 мм;
- Вес — до 800 кг, проем до 8 метров — профиль рельсы 85*95мм, длиной до 12 м при толщине металла – 5 мм;
- Очень широкий проемы — 25 — 30 метровые ворота весом 4 тонны и более предполагают оснащение направляющей длиной до 45 м, сечением 169*184 мм при толщине металла до 12 мм.
Откатные ворота своими руками — выбираем материалы
Вам понадобится окрашенный профнастил, прямоугольные трубы разных размеров, фурнитура, грунтовка, саморезы и автоматика. Наиболее дорогими в этом списке являются фурнитура, которую можете купить набором и автоматика, что включает привод с блоком управления, рейку и пульты. При желании можете позаботиться о безопасности.
Таким образом, вам необходимо выбрать достаточное количество материала. Для начала вам понадобится чертеж и информация о размерах, чтобы не переплачивать за лишние товары. К примеру, если ворота 3Х2, то профнастила потребуется 6 м2, а труб определенное количество килограмм.
Узнав размеры, убедившись, что данный чертеж подходит, можете приступать к покупке материала. Чертежи можете использовать из данной инструкции, уже проверенные схемы не доставят неудобств. Далее необходимо убедиться, что в наличии есть инструменты, необходимые для постройки откатных ворот своими руками.
Выбор створки
Створка откатных ворот
К створке ворот также предъявляются высокие требования. Ее конструкция должна быть достаточно жесткой и устойчивой
Это важно, чтобы при сильном порыве ветра или гололедицы створка хорошо функционировала. Более того, ее необходимо оснастить дополнительными ребрами жесткости, чтобы она не провисала под собственным весом
Все это следует учитывать при создании чертежей.
Материалы для полотна
Как правило, полотно состоит из каркаса (рамы) и обшивки. Исключение составляют кованые изделия, но и у них есть рамные элементы, к которым крепят элементы механизма и электропривода. Срок службы и надёжность конструкции зависят от выбора материалов и качества сборки полотна почти в той же степени, что и от механизма.

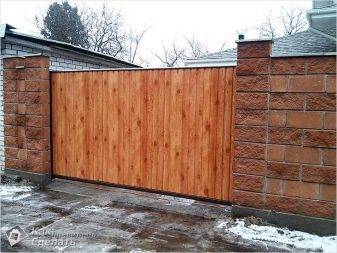

Дерево
Раму деревянного полотна обычно собирают из брусков или досок (например, сечением 100×38 мм), усиливают раскосами и обшивают досками толщиной 22-25 мм, при этом доски допускается направлять как вертикально, так и горизонтально. Чтобы уменьшить деформацию, при увлажнении древесины между досками нужно оставить зазоры 5-10 мм (в зависимости от ширины доски) или использовать монтаж «ёлочкой» или «шахматкой». Не помешает также крыша над воротами — так называемая обвершка (её легче всего устроить при конструкции на подвесе, так как перемычка между столбами может стать основой для стропильных ферм и обрешётки). Деревянное полотно отлично впишется в облик загородного дома, но потребует регулярной покраски и периодического ремонта.
Профнастил
Конструкции из профнастила сегодня наиболее популярны, как и металлические заборы. Раму обычно сваривают из металлопроката (уголка, квадратной трубы), а профнастил к ней крепят кровельными шурупами либо болтами. Главные преимущества конструкции — сравнительно небольшой вес, стабильность геометрии и долговечность (при качественном цинковом покрытии и окраске). Детали рамы следует защитить от коррозии красками по ржавчине.
Сендвич-панели
Оболочка таких панелей выполняется из тонкой стали либо алюминия, а наполнителем служит пенопролиуретан. Раму делают из алюминиевых П-образных профилей, скрепляя их закладными элементами и винтами.
Сендвич-панели изящно выглядят, не ржавеют и неплохо изолируют уличный шум, что полезно, если мимо участка проходит дорога с оживлённым движением. К тому же при повреждении любую из панелей можно заменить, приобретать новое полотно для этого нет необходимости. Торцы сендвич-панелей требуется тщательно герметизировать, так как полиуретан способен впитывать влагу и разрушаться под её воздействием.
Выбор комплектующих
Наличие тех или иных комплектующих напрямую зависит от высоты и ширины створки, а также ее веса. Так, сегодня на рынке можно найти ряд компаний, которые предоставляют качественное оборудование, а именно:
- Combi Arialdo и Flatelli Comunello из Италии.
- Ролтэк и Doorhan из России.
- Alutech из Беларуси.
Для примера, произведем некоторые расчеты. В базовой комплектации обязательно устанавливается несущая рельса, длиной в 6 м. И чтобы правильно подобрать к ней комплектующие, необходимо учитывать длину створки и плюс 40%. Также подбор осуществляется по длине направляющей балки и возможных нагрузок. Так, если ширина проема равняется 3,8 м, то длина створи равна 3,8 м + 40% = 5,32 м. В таком случае можно приобрести готовый набор с балкой 6 м.
Процесс установки направляющей и фурнитуры своими руками
Достоинство классических откатных ворот в том, что полотно не является силовой конструкцией и может быть выполнено практически из любого материала.
Направляющую стоит крепить к верхней балке либо стене с помощью кронштейнов так, чтобы рабочая ее часть, по которой планируется езда роликовых опор, была повернута вниз. При этом свободный конец направляющей, который равняется ширине конструкции, обязательно должен выходить за пределы проема.
В случае, если стандартной направляющей, которая имеет длину 6 м, не хватает для подобной цели, есть смысл подумать о том, чтобы приварить к ней кусок соответствующей длины. Направляющая выравнивается с помощью регулировочных винтов на кронштейнах. При этом стоит также пользоваться уровнем.
Далее роликовые опоры (которые иногда могут называться тележками) крепятся к верхней части конструкции с двух сторон на раму. Ворота подвешиваются, при этом роликовые опоры заводятся внутрь направляющей, после чего устанавливаются заглушки, которые будут идти в комплекте. При желании можно будет установить комплект автоматики и подключить его в соответствии со схемой, которая будет приведена в паспортной документации.
Схема монтажа направляющей рельсы(только для ворот с опорой на пол).
Далее можно поставить такие дополнительные элементы, как ручка либо замок.
Откатные подвесные ворота являются достаточно надежными и современными. В случае, если их правильно эксплуатировать, срок службы может составить как минимум 15 лет.
Помимо подвесных ворот, можно также подумать над тем, чтобы изготовить консольные ворота, которые выполняются по тому же принципу, однако имеют направляющую балку, которая устанавливается на любой возможной высоте. Их отличие от подвесных в том, что консольная конструкция не будет ограничивать высоту проезда.
Чтобы избежать появления боковых качаний, необходимо створку ворот зафиксировать с помощью ограничителя. При надобности его можно будет подрезать, либо расточить отверстия для большего возможного диапазона регулировки.
Схема крепления нижних направляющих роликов(только для ворот с верхней подвеской).
Ограничение хода кареток может быть достигнуто с помощью наваривания куска арматуры либо прутка на щель направляющей. С одной стороны в качестве стопора есть возможность установить накатной ролик из имеющегося комплекта – это позволит с легкостью выкатывать полотно из направляющей в случае надобности (к примеру, для сервисного обслуживания либо выполнения каких-либо ремонтных работ). Торцы направляющей можно будет закрыть при помощи специальных заглушек.
В случае, если планируется изготавливать ворота большой высоты (более 3-4 м), рекомендуется производить фиксацию низа конструкции уже не с помощью использования ограничителя, а такой же самой направляющей, как и сверху.
В подобном случае по низу полотна необходимо приварить направляющую, в которой будет ходить каретка, установленная сбору от проема. При этом она должна быть желательно на регулировочной опоре. Это может понадобиться для того, чтобы была возможность регулировать ее по высоте.
Особенности проектирования конструкции
Перед покупкой сырья, инструментов, рекомендуется сделать чертеж или эскиз будущего изделия. Советуют замерять и указывать размеры деталей, а также рассчитывать количество сырья.
Размеры полотна
Определяют ширину, длину, высоту и другие параметры ворот. Замеряют дистанцию между опорными стойками, потому что от этой величины будут зависеть остальные размеры.
При расчетах следует учесть:
- Габариты машины, которая будет проезжать в проем;
- Угол ее въезда;
- Незанятое расстояние между шириной транспорта и стойками. Оно должно быть 0,3-0,5 м с обеих сторон.
Рекомендованное расстояние для легковушек – 2,5 – 3 м, а вот для грузового транспорта или спецтехники потребуется дистанция не меньше 3,5 м.
В случае затрудненного передвижения относительно линии ограждения, то может понадобиться въезд на территорию под углом. То вышеописанное расстояние увеличивают в 1,5 раза.
Водитель-новичок, плохо зафиксированный груз, скользкая дорога – мелочи, на которые следовало бы обращать внимание. Потому что из-за них машина может наклониться набок или переместиться
Идеальная, оптимальная ширина проема – 4,5 м. Это достаточная величина, которая не подведет в любом случае.
При расчете ширины створки, к величине проема добавляют 20 см. Это нужно, чтобы через закрытую конструкцию невозможно было посмотреть, что находится на территории за ней. Если этот параметр забыли учесть, ситуацию можно исправить сближением столбов.
Распространенная ошибка многих людей – думать, что высота ворот идентична самому ограждению. Но, полотно обычно немного ниже. Потому что нижний край забора фиксируют с небольшой щелью от поверхности земли. А само полотно земли вообще не касается – его устанавливают с образованием зазора примерно 10 см.
Опорные площадки контролируют дистанцию между поверхностью грунта и нижней направляющей. Ими же выставляют высоту роликов. От того, как их смонтируют, зависит, насколько створки будут возвышаться над землей.
Высота створки зависит от габаритов рамы, каркаса и ширины снизу лежащей направляющей. Все эти параметры учитывают еще на этапе проектирования.
Чертежи и схемы
Направляющая, перемещающаяся по консолям – основа откатных ворот. Чтобы опорный роликовый механизм не мешал въезду через проем, его убирают за габариты. Специальный откос используют, чтобы удлинить створку. Откос выступает в роли противовеса. Если длина его будет равняться половине ширины полотна, то это поможет предотвратить перекос при использовании ворот.
Роликовые тележки принимают давление на себя, поэтому их фиксируют прочно, надежно. Фундамент создают из железобетонной конструкции. Наверху расположена закладная площадка из стального швеллера. В будущем его можно использовать еще для установки автоматического привода.
Откатная конструкция довольно проста в изготовлении. Когда понимают суть механизма и его работы, то сделать чертежи или эскизы собственноручно совсем нетрудно.
Ниже предоставлено изображение чертежа для изготовления. Эскиз может служить вам наглядным пособием для собственного проекта.
Устройство и принцип действия откатных ворот
Два метода изготовления:
- Моноширма;
- Двойное синхронное изделие.
Моноширма представляет собой одно цельное полотно. Створку присоединяют на роликовые направляющие. Их называют тележками или консольными опорами. Вдоль них створка перемещается и открывает въезд для машины. При создании такого изделия нет необходимости делать перетяжку в верхней части столбов. Высота готовой конструкции не превышает двух метров.
Моноширма – простой, удобный вариант. Поэтому она пользуется спросом среди владельцев частных территорий, дворовых и открытых площадок.
Двойное синхронное изделие представляет собой две створки, перемещающиеся в разные стороны. От первого варианта конструкцию отличает наличие двух опорных фундаментов и верхней перекладины. Последняя – это направляющая для вспомогательного роликового механизма.
Полотно прекрасно удерживается, несмотря на внушительный вес, благодаря наличию консолей. Поэтому такое сооружение подходит для ворот выше двух метров. Это неплохой вариант для обустройства гаражного помещения, внутри которых оставляют грузовые машины.
Для частного сектора не часто требуются высокие ворота, поэтому предметом нашего обсуждения станут одинарные конструкции. К тому же, их система достаточно простая, поэтому ее легче изготовить собственноручно.
Направляющие и роликовый механизм участвуют в рабочем процессе. Но, кроме них, активное участие принимают другие компоненты:
- Нижний и верхний улавливатель. Это кронштейны в форме буквы П. Их крепят на самом краешке улавливающей стойки. Они фиксируют закрытое полотно. Верхний же препятствует «заваливанию» створки вбок, а нижний фиксирующий компонент вдобавок снижает нагрузку на роликовый механизм и направляющие;
- Роликовый ограничитель. Его крепят сверху по краю главной опоры. Его функция – вспомогательный фиксатор полотна;
- Опорный роликовый механизм. Его монтируют спереди на направляющей. Исполняет роль заглушки, опорной детали и демпфера. Когда полотно входит в снизу лежащий улавливатель, то ролик снижает тяжесть удара и принимает на себя часть массы сооружения.
Рекомендуется ставить заглушки на отдельные элементы системы. Они не позволяют снегу забиваться и выполняют эстетическую функцию.
Полотно ворот своими руками
Изготовление полотна предполагает использование сварки. Когда опыта выполнения подобных работах нет стоит обратиться за помощью к квалифицированным специалистам. Изделия характеризуются большими размерами полотна. При сборке потребуется обеспечить большое пространство с идеально ровной поверхностью. Каркас предпочтительнее монтировать, используя профтрубу 60*40 мм. Ребрами жесткости могут выступать трубы 20*40 мм. Потребуется приобрести комплектующие откатных ворот. Подобную фурнитуру без затруднений можно приобрести в специализированном магазине.
Имея чертеж будущих ворот нарезаются все заготовки. Их потребуется проверить на наличие пятен ржавчины, при необходимости все удалить. Все элементы свариваются между собой согласно схеме. Открытые концы труб необходимо обязательно закрыть заглушками чтобы предотвратить проникновение влаги. Завершающим этапом можно назвать покраску с предварительной грунтовкой.
Автоматизация ворот
Готовые навесные ворота можно снабдить комплектом автоматики, и тогда они будут открываться и закрываться с помощью пульта дистанционного управления. В таком случае не придется прилагать физические усилия, достаточно лишь просто нажать на кнопку, и створки сами поедут по направляющей балке в нужном направлении.
На видео: Монтаж автоматики для подвесных ворот.
