Стандарт секционных конструкций
Самостоятельная установка и производство ворот
Если вариант с готовыми и установленными воротами не подходит, при должном времени и желании можно заняться этим самостоятельно. Проще всего монтировать распашные ворота. Необходимо лишь рассчитать размер, разработать проект с учётом конструктивных особенностей и выполнить установку с помощью крепёжных инструментов. Стандартов размера в таком случае не существует – изготавливаются и монтируются ворота индивидуально. Материал также подбирается из понравившегося. Надёжнее всего – металл.
Видео описание
В этом видео наглядно показан процесс установки распашных ворот:
Рулонные устанавливать гораздо сложнее, необходимы инженерные знания и навыки. Потребуется расчёт и точное проектирование. Неопытному пользователю оптимальным вариантом станет заказ ворот у производителя и установка по приложенной инструкции.
Секционные дешевле заказать, чем делать своими руками. К тому же, как и в предыдущем варианте, потребуются инженерные навыки и опыт. Не факт, что конструкция будет корректно работать. Проектировать ворота лучше всего на этапе строительства частного дома, когда закладываются все размеры будущей постройки.
Коротко о главном
Не существует единого и главного стандарта для размещения. Ширина и высота гаражных ворот может различаться в зависимости от габаритов транспортного средства и доступного пространства внутри помещения. Различают немало видов ворот, которые отличаются способом открывания и механизмом. Ручные проще и дешевле, тогда как автоматические удобнее, хоть и занимают больше места. При самостоятельном изготовлении стоит руководствоваться своими инженерными навыками и опытом. Проектировать размеры необходимо на этапе строительства дома в общем проекте.
Стандарты для автоматических конструкций
В большинстве случаев для установки автоматики и сопутствующих элементов требуется дополнительное пространство. Поэтому при определении подходящих габаритов нужно учитывать вид механизма: ручное или автоматическое управление.
Тип конструкции 1:Рулонные
Данный вариант мало чем отличается от ручного аналога, так как требует ровно столько же свободного пространства для установки. При этом конструкция состоит из определенного количества ламелей, которые при движении скрываются под коробом.
Тип конструкции 2:Подъемные
Этот вариант менее популярен, чем другие аналоги ввиду неудобства конструкции и довольно крупных габаритов таких ворот. По этой причине подъемные панели обычно устанавливают на промышленных объектах, где есть возможность установки и автоматических, и ручных конструкций, несмотря на разницу в параметрах.
Тип конструкции 3:Секционный
Такие ворота отличаются более крупными габаритами в автоматическом исполнении, если сравнивать с ручными аналогами. В подобных конструкциях необходимо предусмотреть свободное пространство над проемом и по бокам для установки направляющих.
Ширина входного пространства должна быть не менее 2,5 м. и не более 5 м. Высота проемного отверстия – от 2 до 3 м.
При этом необходимо соотнести размеры проезда и непосредственно самой конструкции ворот. Дополнительно к тому принимается во внимание угол разворота автомобиля при въезде на объект и выезде на улицу
Типичные размеры гаражных ворот
Полезный совет! Чтобы у вас получилось узнать более точные габариты гаража еще во время планирования его строительства, следует выполнить замер машины и добавить с каждой стороны по 50 см. По средним данным, ширина легкового автомобиля без учета зеркал составляет 1.8 метра. Если сюда прибавить по 0.6 метров, получится размер 2.3 метра.
Стандарты ширины составляют для гаражных ворот, и они напрямую будут зависеть от типа используемого вами транспорта, которое будет расположено там для хранения:
- Если в гараже предполагается хранение такого транспортного средства, как мотоцикл/скутер, то ширина ворот должна быть хотя бы 1.85 метров.
- Для легковушки хватит ширины в 2.5 метра.
- Ширина ворот проема гаража, где планируется хранить джип или микроавтобус, должны быть хотя бы 4.85 метра.
Что же касается строительства гаража, в котором можно будет хранить по два автомобиля, то регламенты и строительные нормы не имеют четких границ, а также размеров гаражных ворот легкового автомобиля в количестве двух штук. В таком случае, как показывает практика, идеальная величина ворот 4.85 метра. Пространство для въезда автомобиля будет меньше, нежели сам проем, и какое-то место будет занимать каркасная конструкция ворот. Данный момент следует учитывать при проектировании дома и пристройки в виде гаража.
Помимо самих размеров каркаса для ворот следует позаботиться о том, чтобы было пространство для привода, направляющих, а если гараж будет иметь ворота секционного типа, то проектом были предусмотрены воротные полотна.
При изготовлении любого типа ворот для такого строения, как гараж, следует учитывать такие показатели:
- Высота и ширина проема.
- Наличие свободного пространства, для закрытия и открытия створок, если речь идет о распашных воротах.
- Высота притолка – это имеется виду расстояние от потолка до проема.
- Минимально допустимый зазор от проема до боковых стенок.
Теперь стоит рассмотреть еще один тип ворот.
Оптимальный для легковой машины
Теперь решим, какие должны быть размеры гаража для легкового автомобиля, чтобы там можно было не только поставить машину, но и складировать запчасти, инструменты, велосипед, горюче-смазочные материалы и запасной комплект шин. По длине такая постройка должна быть на 3-3,5 м больше, чем длина машины – так будет удобно и из багажника покупки вытаскивать, и под капот заглянуть, да и место для шин, верстака и всего, что не уместилось дома на балконе, останется.
Какой ширины гараж? Оптимальная ширина гаража должна быть больше ширины автомобиля на все те же 3 м, чтобы можно было открыть дверь с комфортом, не опасаясь ее оцарапать. Да и появится свободное пространство для стеллажей с вещами, необходимыми любому автомобилисту.
Какой должна быть высота гаража? Оптимальная высота потолка в гараже – три метра, под такой потолок можно спокойно заводить даже достаточно высокую легковую машину. Кроме того, такая высота комфорта для человека и позволяет обустроить антресоли. Если вспомнить «Приору» из прошлого примера, то оптимальный дом для нее и будет обладать длиной 7,35, шириной 5-6 и высотой в три метра.
К тому же, такое помещение хорошо подходит «на перспективу», так как в него уместится без проблем и более крупный автомобиль, даже внедорожник.
Для джипа
Кстати, о внедорожниках, ведь обладатели частных домов нередко предпочитают подобные машины – либо по статусу, либо по суровой необходимости. Что можно сказать про размеры гаража для джипа? Здесь, как и для легкового автомобиля, нужно учитывать размеры техники.
Внедорожники обычно серьезно прибавляют в длине и высоте, потому и помещение для них должно быть выше и больше. Для примера возьмем ToyotaLandCruiserJ200, ее длина 4,95 м, ширина 1,97 м, высота 1,88 м. Берем известные нам цифры и прибавляем, в итоге получаем комфортные размеры гаража с длиной-шириной-высотой 8-5-3 метра.
Имеет смысл сделать на 2-3 метра шире и на метр выше, для большего комфорта. Если вы обладатель особо крупного джипа, например, с кузовом пикам, то тут уже удобная длина гаража может вырасти до 10 метров.
Для микроавтобуса
Если вы обладатель микроавтобуса или грузовой «ГАЗели», то размеры нужного вам гаража возрастают.
Размеры гаража для микроавтобуса:
Давайте вычислим размеры гаража для газели с удлиненной платформой. Ее длина составляет 6,7 м, а высота с учетом тента может достигать 2,5 метра. Тут длина гаража должна быть около 10 метров, особенно если вы собираетесь в нем не только хранить машину, но и производить ее ремонт и погрузку-разгрузку.
В последнем случае имеет смысл сделать пристрой к помещению с одной из сторон, где можно будет хранить грузы отдельно от запчастей, масла и бензина.
И, что естественно, требуется существенно увеличить высоту гаража для газели, до трех с половиной метров.
Для газели размеры гаража — фото:
Гаражные ворота: стандартные размеры
Единого, универсального стандарта не существует. Всё зависит от того, на чём ездит заказчик. Для типовой легковушки подходящая ширина гаражного проёма составляет 220–250 см, а вот для микроавтобуса потребуется уже по крайней мере 280 см. Для гаража, рассчитанного на два автомобиля, оставляют проезд не менее 480 см. Стандартная высота — от 200 до 300 см, здесь тоже всё зависит от разновидности транспортного средства.
У каждого производителя габариты сгруппированы в линейку с определённым шагом. Но если вы оформляете индивидуальный заказ, то можете всё замерить сами с учётом ряда моментов:
- Габариты автотранспорта. Если собираетесь в будущем купить новое авто, то заказывайте ворота, подобрав ширину и высоту с запасом. Такое же решение будет оптимальным, если планируете модернизировать машину, например устанавливать багажник на крышу легковушки или превращать мини-грузовик с кузовом в мини-фургон.
- Планировка территории. Оцените, насколько удобен подъездной путь. Под каким углом будет располагаться автомобиль, заезжая в гараж? Находится ли гараж на уровне земли? Хватает ли обзора при выезде на дорогу общего пользования? Может оказаться, что ворота должны быть шире, чем при идеальных условиях.
- Планы на использование гаражного помещения. Владельцы нередко оставляют в гараже ещё и мотоцикл либо велосипед, хранят личные вещи или старую мебель. Если и у вас есть такой план, учитывайте это.
У секционных ворот есть пара отличий, о которых также нельзя забывать:
- Гараж должен иметь глубину не впритык, а с запасом. Чтобы привод автоматических ворот работал без неполадок, нужно 330 см или больше.
- Стены не должны прилегать вплотную. Расстояние от стены до края проёма должно быть 10-сантиметровым, а лучше больше.
- С притолок — аналогичная ситуация. От края до верха ворот отступают примерно 25 см.
На средний размер ворот для гаража лучше не полагаться. Стоит помнить, что проём сужается за счёт рам. Чтобы не было проблем с воротами, лучше брать по возможности небольшой запас и учитывать дополнительные факторы.
Минимум (когда нужно сэкономить)
Чтобы не тратиться сверх меры, можно взять минимальные размерные параметры. Но всё равно меньше определённого проём делать нельзя. Так, для мотоцикла необходимо 180 см, а для легкового автомобиля — 200. Актуально при условии, что подъезд к гаражу удобный, прямой и ровный.
Стоит также учитывать и рост тех, кто будет пользоваться гаражом. При высоте 180 см человеку высокого роста будет неудобно заходить внутрь или выходить: придётся каждый раз наклонять голову.
Максимум (какие есть ограничения)
Пределов, лимитов как таковых нет. Всё ограничивается только потребностями заказчика. И его финансовыми возможностями, разумеется. Стандартные изделия бывают высотой до 308 см и шириной до 600.
По персонализированному запросу изготавливаются ворота в гараж, размеры которых ещё больше превышают стандарт. Но на практике это редко бывает востребовано. К тому же у материалов есть свои ограничения по прочности и выдерживаемой механической нагрузке.
Размер ворот для гаража подбирается с учетом указанных на изображении параметров
Как оценить ширину будущих ворот
Эксперты рекомендуют, чтобы посчитать оптимум самостоятельно, измерить ширину авто и прибавить к этой цифре по 30 см слева и справа. Например, если это седан шириной 180–200 см, то оптимальный проём гаража будет 240–260 см. Ходовые размеры, которые предлагают производители, как раз составляют 250 и 300 см. Такого проёма хватит, чтобы заехал вместительный внедорожник.
Популярные стандартные размеры гаражных ворот (в сантиметрах):
- откатные — 300 на 190;
- поворотные — 240 на 220;
- распашные — 400 на 200;
- рулонные — 400 на 270;
- секционные — 225 на 200.
Строя гараж на пару ТС, ворота лучше ставить одни, но пошире — на 400 или 500 см. Это удобно, практично, экономия получается без потерь. Но установить ручной привод не получится: подъёмный механизм, если его задействовать для тяжёлой конструкции, быстро придёт в неисправное состояние.
Рекомендации по подготовке проема для установки гаражных ворот
Определиться с размерами проема лучше на этапе проектирования или начала строительства гаража. Это позволит оптимизировать расходы в процессе строительства, а также обеспечит максимальное удобство эксплуатации гаражных ворот.
Чтобы установка ворот не доставила ненужных хлопот необходимо заранее:
- Определить размеры проема.
- Подобрать материал стен.
- Подвести электричество к месту установки электропривода для ворот.
1. Размеры проема

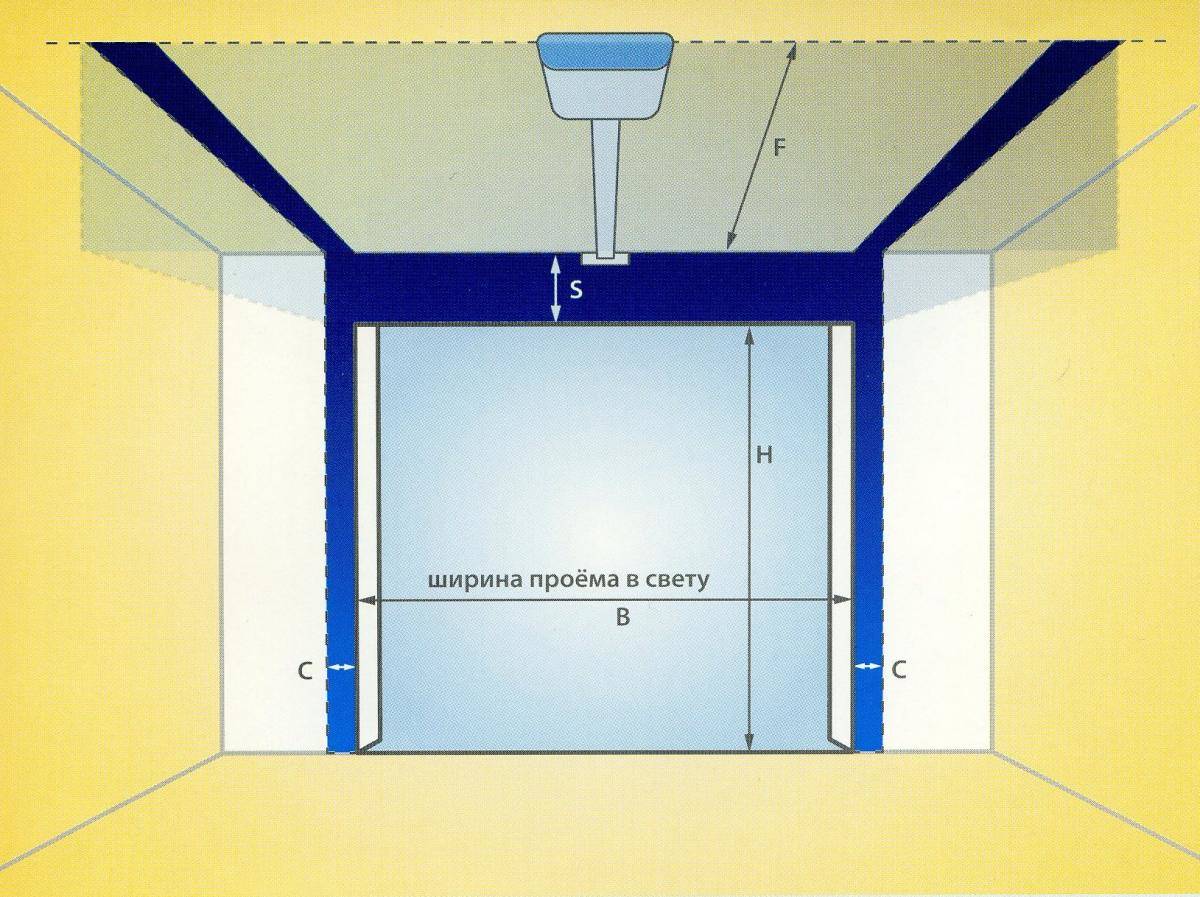

Основными габаритами гаража, которые необходимо учесть для установки секционных ворот, являются:
а) Ширина проема; b) Высота проема; с) Глубина гаража; d) Высота перемычки (притолоки); е) Ширина пристенков.
a) Ширина проема
Для комфортного въезда в гараж проем должен быть на 60-80 см шире кузова автомобиля (с учетом боковых зеркал).
- для легкового автомобиля – оптимальная ширина ворот 2,4 — 2,7 метра;
- для джипа или микроавтобуса – оптимальная ширина 2,8 — 3 метра;
- для двух легковых автомобилей – оптимальная ширина от 5 метров;
Для удобства посадки и высадки пассажиров ширина гаража должна быть на 20-30 см больше ширины автомобиля с открытыми дверьми.
Если вдоль стен планируется размещение стеллажей для хранения инструмента и инвентаря, то ширина гаража должна быть увеличена на ширину стеллажей.
b) Высота проема
Высота проема должна быть на 20-30 см больше высоты автомобиля.
Обратите внимание, что в воротах с ручным управлением имеется свес нижней воротной панели в проем, в результате чего высота проезда уменьшается на 15-20 см. Поэтому для ворот с ручным управлением высота проема должна быть больше высоты автомобиля на 35-50 см. При расчете высоты проема не забудьте учесть возможность установки антенны или багажника на крыше автомобиля
При расчете высоты проема не забудьте учесть возможность установки антенны или багажника на крыше автомобиля.
c) Глубина гаража
Очень часто на эту величину не обращают внимание, а это может привести к серьезным трудностям на этапе монтажа ворот. Если глубины гаража недостаточно, то ворота упрутся в заднюю стенку и не смогут полностью открыться, либо может не хватить места для установки электропривода. Глубина гаража = Высота проема + 100 см для монтажа электропривода
Глубина гаража = Высота проема + 100 см для монтажа электропривода
d) Высота перемычки (притолоки)
Перемычка (притолока) – это расстояние от верхнего края проема до потолка. Она необходима для монтажа направляющих профилей и пружинного механизма ворот.
Если площадь ворот будет менее 8 м2, рекомендуем установить высоту перемычки в пределах от 130 мм до 500 мм.
Для изделий площадью более 8м2 и для ворот со встроенной калиткой минимальный размер перемычки должен быть не менее 210 мм.
Это позволит установить ворота без дополнительной наценки за нестандартный тип монтажа.
e) Ширина пристенка справа и слева от проема
Боковые пристенки — расстояния от границ проема до боковых стен помещения. Они нужны для крепления вертикальных направляющих, по которым движется полотно при подъеме и опускании.
Боковые пристенки должны быть не менее 125 мм.
В противном случае придется серьезно дорабатывать проем, что потребует дополнительного времени и ресурсов.
2. Материал стен
Проем рекомендуем выполнить из сплошных материалов: бетон, натуральный камень, цельный кирпич.
В случае выполнения проема из пустотелых материалов рекомендуем оформлять проем конструкцией из металлического фасонного профиля.
Если проем выполнен из пустотелых материалов, и его доработка не представляется возможной, то монтаж ворот осуществляется с помощью специализированных метизов (дюбели для газосиликатных, керамзитобетонных блоков и т.п.). ГК «Алютех» для таких случаев предлагает специальный крепеж от одного из мировых лидеров – компании Fischer (Германия).
3. Подводка электричества к месту установки электропривода для ворот
Автоматика для подъемных ворот облегчает процесс управления и делает эксплуатацию ворот максимально комфортной.
Если вы планируете управлять воротами с помощью электропривода и пульта дистанционного управления, то необходимо заранее подвести кабель питания 220В в зону потолка и установить там розетку.
Розетка устанавливается по центру проема в зоне максимального входа ворот внутрь помещения.
Разновидности воротных систем
Требуется непременно учитывать описанные выше факторы, перед тем как выбирать ворота
Также непременно нужно обращать внимание на параметры полотен, материал изготовления гаража (пеноблок, кирпич, газобетон), учитывается вес конструкции, особенности монтажа
Выбирая секционный тип створок, следует дополнительно увеличивать пространство для пружинного подъемника и боковых направляющих.
В плане пространства проезда габариты гаражного проема бывают разными, главное – это комфортный въезд авто. В связи с этим отметим следующее:
- Распашной тип, как правило, делается по ширине 4000–6000 мм. При установке необходимо знать о недостатках. К примеру, дополнительно требуется пространство для открытия ворот гаража. Владельцы, выбравшие эту конструкцию, жалуются на сложности эксплуатации зимой. Также металлические створки могут провисать раньше указанного времени.
- Откатные системы – идеальный вариант для производственных предприятий.
- Рольставни не нуждаются в увеличении гаражного помещения.
Автоматические гаражные конструкции для джипа
Подбирая, какие должны быть размеры ворот, нужно предварительно учитывать все детали, рассматривая плюсы и минусы конструкции.
Вопрос-ответ
Наиболее известные производители ворот
Рынок производителей гаражных ворот довольно широк, каждая фирма стремится установить свои стандарты размеров. Самыми популярными производителями считаются:
- российский DoorHan, изготавливающий эконом-класс;
- белорусский Alutech с широким выбором разного типа ворот;
- немецкий Hormann, производящий премиум-класс.
Гарантия у этих компаний на продукцию также разная: у Alutech и Hormann – 2 года, у DoorHan – всего лишь год.
Гаражные ворота российского производителя Источник barko-stroy.ru
В России, из-за суровых зимних условий, актуальнее всего ворота с качественной теплоизоляцией. Каждый бренд производит ворота с полиуретановой подшивкой. Самая широкая у Alutech – от 40 до 60 см. Сильно уступает в теплоизоляции немецкий производитель Hormann, так как он не делает акцент на погодные условия России. Однако, за счёт своей большой стоимости, он все равно устанавливает качественную теплоизоляционную прошивку.
Видео: как сделать гаражные ворота своими руками (чертёж, порядок работ)
Часто гаражные ворота считают несложной конструкцией, поэтому их монтаж часто оставляют на самый последний момент, предполагая, что всегда можно подобрать готовое изделие под существующий проём и автомобиль. Отчасти это действительно так, особенно если ваше транспортное средство обладает стандартными размерами. Но даже в таком случае расчёт окажется нелишним, поскольку различные факторы способны оказывать существенное влияние на выбор конструкции
Поэтому так важно внимательно и детально проанализировать информацию ещё на этапе проектирования, чтобы подобрать идеальный с точки зрения технических характеристик и экономичности вариант, который подойдёт именно вам и вашему гаражу
Размеры защитных ворот напрямую влияют на безопасность и удобство эксплуатации гаража. Обычно расчётные работы выполняются специалистами компании, у которой вы планируете приобретение конструкции. Но эти работы можно выполнить самостоятельно, тем самым сэкономив время и средства, затрачиваемые на постройку.
Типовые параметры гаражных ворот
Стоит уделить внимание типовым размерам гаражных ворот. Здесь мы рассматриваем параметры, рассчитанные на один легковой автомобиль
Разумеется, для микроавтобуса параметры будут совершенно другие. Вот ключевые требования к воротам.
- Ворота в гараже должны иметь высоту минимум в два метра.
- Минимальная широта воротной конструкции составляет 2,25 метра, но в среднем этот параметр ближе 2,5 м.
- Максимальную ширину можно не ограничивать. Здесь все будет зависеть от возможностей автолюбителя, размеров, общей площади гаражного помещения.
Желательно сделать расчеты более точными, чтобы у вас были гаражные ворота с оптимальными размерами. Автомобиль измеряется. Для каждой стороны стоит прибавить по 30 см. Обычно средняя ширина легкового автомобиля без учета зеркал заднего вида приближена к отметке в 180 см. Когда мы прибавляем с обеих сторон по 30 см, то есть всего 60 см, мы уже получаем стандартный показатель ширины ворот – 2,5 метра.
Обратите внимание: ширина проема и пространство для проезда автомобиля – это разные вещи, они отличаются. Для проезда места будет меньше, поскольку определенную площадь занимает рама гаражных ворот
Кроме того, дополнительное место понадобится для направляющих секционных ворот, привода, короба для рулонной конструкции
Все это важно учитывать заранее
Рассмотрим типовую ширину гаражных ворот для разных видов транспорта.
- Микроавтобус или джип требуют большей ширины проема ворот – это примерно 2,8 метра.
- Для стандартного легкового автомобиля хватит 2,5 м.
- Когда в гараже стоит только мотоцикл, подойдут ворота с шириной минимум 1,8 метра.
Когда в гараже стоит два автомобиля, следует сделать ворота с шириной минимум 4,8 м.
Также важно принимать во внимание целый ряд показателей, если вы решили изготовить или заказать гаражные двери:
- минимальное расстояние от боковых стен гаража до проема;
- высота притолки, то есть расстояние от потолка до воротного проема;
- пространство для открывания распашных ворот;
- высота, ширина проема.
Необходимо рассмотреть разные виды гаражных ворот, поскольку требования к размерам во многом зависят именно от типа конструкции.
Что нужно учесть при выборе просвета гаражных ворот?
На самом деле, факторов, влияющих на выбор ширины проема в гараже, достаточно много, но в каждой ситуации – свой подход. Итак, от чего нужно отталкиваться в первую очередь?
- Марка и габариты авто. Ширина проема должна быть подобрана таким образом, чтобы можно было свободно въехать в гараж. Это и удобно, и безопасно.
- Фирма-производитель. Каждое предприятие-производитель имеет свои габариты и конструктивные особенности конструкций для заграждения.
- Различные типы заградительных устройств (секционные, подъемные, откатные, рулонные) имеют определенную специфику установки. Наиболее компактный вариант – рулонный, не требующий для установки и эксплуатации дополнительного места. Гораздо менее удобны в эксплуатации подъемные ворота с цельной конструкцией воротного полотна. Для установки откатной конструкции необходимо дополнительное место для отката полотна (примерно половина его величины). Секционные ворота довольно удобны, но необходимо место для размещения боковых направляющих и притолоки.
- Возможность внесения изменений в конструкцию гаража.
- Возможность покупки авто с большими габаритами. Если только позволяют размеры гаража, не следует делать просвет ворот «заподлицо». Никакая экономия средств этого не оправдывает! Если вы думаете со временем купить авто больших размеров, ворота можно и нужно делать «на вырост».
Оптимальная воротного проема для одного авто
Как говорилось раньше, единого стандарта для просвета ворот нет, поэтому его значение выбирается в зависимости от габаритов авто и исходя из соображений удобства для владельца. В большинстве случаев, минимальная ширина рассчитывается так: прибавляют к значению ширины авто примерно по 0,2 м в каждую сторону. Чтобы въезжать в гараж более свободно, быстро и без малейшего риска, можно прибавить к каждой из сторон по 0,3 – 0,5 м.
Виды ворот и их стандартные размеры
Правильная высота для джипа
Немалое значение, при строительстве гаража, имеет и высота въезда. Так, стандартная равняется 250 см. Но, следует учитывать, что она подойдет не для всех автомобилей. Так, например, минимальная высота гаража для микроавтобуса должна равняться трем метрам, для фуры – пяти. В производственных помещениях и профессиональных СТО она может достигать 6 метров.
Оптимальный размер гаражного въезда для легкового авто или джипа по высоте равняется 2 м.
Такое решение позволит сократить расходы на строительство. При этом, машина сможет беспрепятственно заезжать в гараж даже с багажником на крыше. Для того, чтобы получить оптимальную высоту под ваш автомобиль, необходимо к его высоте прибавить 300 мм.
Так, например, минимальная высота ворот должна быть:
- 180 см для владельцев легковых автомобилей;
- 230 см для владельцев джипов;
- 240 см для владельцев микроавтобусов.
Лучше делать с запасом, ведь увеличить ее будет достаточно сложно, в некоторых случаях – невозможно. При этом, следует ориентироваться на стандартные размеры. Так вы сможете легко подобрать качественные и доступные створки. Кроме того, стандартный гараж можно будет использовать даже после того, как вы поменяете транспортное средство на другое, с отличными габаритами. Продать стандартный гараж, при необходимости, будет легче.
Стандарты для автоматических конструкций
В большинстве случаев для установки автоматики и сопутствующих элементов требуется дополнительное пространство. Поэтому при определении подходящих габаритов нужно учитывать вид механизма: ручное или автоматическое управление.
Тип конструкции 1: Рулонные
Данный вариант мало чем отличается от ручного аналога, так как требует ровно столько же свободного пространства для установки. При этом конструкция состоит из определенного количества ламелей, которые при движении скрываются под коробом.
Тип конструкции 2: Подъемные
Этот вариант менее популярен, чем другие аналоги ввиду неудобства конструкции и довольно крупных габаритов таких ворот. По этой причине подъемные панели обычно устанавливают на промышленных объектах, где есть возможность установки и автоматических, и ручных конструкций, несмотря на разницу в параметрах.
Тип конструкции 3: Секционный
Такие ворота отличаются более крупными габаритами в автоматическом исполнении, если сравнивать с ручными аналогами. В подобных конструкциях необходимо предусмотреть свободное пространство над проемом и по бокам для установки направляющих.
Ширина входного пространства должна быть не менее 2,5 м. и не более 5 м. Высота проемного отверстия – от 2 до 3 м.
При этом необходимо соотнести размеры проезда и непосредственно самой конструкции ворот
Дополнительно к тому принимается во внимание угол разворота автомобиля при въезде на объект и выезде на улицу
Проектирование фундамента и конструкции ворот
Чтобы правильно спроектировать фундамент нужно сначала определиться с конструкцией раздвижных ворот. Основные ее элементы, это:
- Рельс, установленный на тележках. Он отвечает за движение воротного листа;
- Балки креплений. Которые крепятся на бетонный фундамент;
- Распорка (противовес). Это важный элемент раздвижных ворот, поскольку изначально их вес распределен неравномерно. Распорка уравновешивает конструкцию.
Кроме того, в конструкцию раздвижных ворот входят еще десятки других элементов. Наглядно ознакомиться с ними вы можете на иллюстрации, приведенной ниже:
Определившись с конструкцией, следующим шагом будет определение ширины ворот. Как правило ее выбирают исходя из ширины проезжей части, либо делают стандартной — 2,4 метра
Важно, чтобы общая длина вместе с противовесом была на 30% больше ширины въезда на участок. Также важно рассчитать длину основания для тележек
Окончательные расчеты можно получить, если вычесть ширину въезда из общей длины ворот
Окончательные расчеты можно получить, если вычесть ширину въезда из общей длины ворот.
Затем важно определиться с тем, где будет находится фундамент откатных ворот, на каком расстоянии будут находиться его части. Как правило, эти параметры можно найти в инструкциях по сборке, представленных производителем ворот
Для возведения фундамента под откатные ворота вам понадобятся:
Для возведения фундамента под откатные ворота вам понадобятся:
- цемент, песок и щебень (либо готовый бетонный раствор);
- лопата;
- опалубочные плиты;
- бетономешалка;
- строительный уровень;
- вода.
При желании, для усиления конструкции фундамента, можно еще использовать арматуру.
Далее необходимо определиться с глубиной фундамента. Его нельзя делать неглубоким, в противном случае конструкция может получится неустойчивой, либо ворота выйдут из строя при сильных снегопадах и морозах. Оптимальнее всего заглубить фундамент на уровень ниже глубины промерзания грунта: как правило, это не менее 120-150-180 см, в зависимости от климатических особенностей вашего региона.
Ямы и траншеи под откатные ворота должны выкапываться на разную ширину и глубину. Первые, для установки тележек и проходной колонны, — должны быть длинными и узкими, вторые, предназначенные под установку опор — глубокими и небольшими. Если грунт на вашем участке рыхлый или заболоченный, необходимо использовать опалубку. Еще эксперты рекомендуют предусмотреть зазор для сквозной внутренней стойки примерно на 5 см. Благодаря такому решению открывающиеся ворота не будут мешать бетонным ножкам.
Еще один важный момент, который стоит предусмотреть еще до заливки фундамента, является расстояние между нижним краем ворот и землей. Для заливки фундамента по уровню, совпадающему с дорогой, его высота должна составлять не менее 8-10 см. И хотя производители ворот утверждают, что можно делать высоту в 5 см, мы не советуем это делать. Все дело в том, что зимой, после обильных снегопадов, низко расположенные ворота будут часто промерзать и покрываться льдом.
Расстояние между тележками раздвижных ворот и их расположение зависит от нескольких факторов. Наиболее важными из них являются вес ворот, длина просвета и габаритные размеры конструкции. В приведенной ниже таблице вы можете ознакомиться с общими рекомендациями производителей:
Размер полотна | Вес ворот | Длина просвета | Колесная база |
70х70х4 | 350 кг | 3,5 м | 1,4 м |
70х70х4 | 400 кг | 4 м | 1,8 м |
70х70х4 | 450 кг | 4,5 м | 2,4 м |
80х80х5 | 400 кг | 3,5 м | 1,25 м |
80х80х5 | 450 кг | 4 м | 1,6 м |
80х80х5 | 500 кг | 4,5 м | 2 м |
Разумеется, эти данные приведены в качестве примера и не являются руководством к действию. Более точные расчеты мы советуем делать у вашего производителя ворот, когда вы заказываете их изготовление на заказ.
Защита от взлома
Даже наличие хорошего и дорогостоящего замка не является гарантией безопасности для вашего автомобиля и вряд ли сможет полностью защитить от грабителей. Ведь не составит труда снять петли или срезать их болгаркой. Именно так и поступали в лихие 90-е. Но выход все же есть.
| Первый вариант | Приварите к каркасу (изнутри) в районе петель отрезок уголка. Получается в итоге так:
|
| Второй вариант | Установка замка-паука с наличием штырей, прочно входящих в пол, стены и потолок гаража.
|
Заключение
Выбрать ворота для гаража в современном мире не тяжело, ведь сегодня данной продукции достаточно много и каждый сможет сделать это без особых проблем.
Итак:
- Вы должны понимать, что широкий выбор ворот для гаража позволит подобрать именно те конструкции, которые идеально подойдут и удовлетворят вас по тем или иным параметрам. Если вы станете следовать всем рекомендациям специалистов, то, конечно же, сможете приобрести конструкции, отличающиеся высочайшим качеством, надежностью и долговечностью
- Прежде, чем приобрести те или иные ворота для гаража, будет неплохо ознакомиться с их характеристиками, функциями и возможностями. Возможно, вы желаете приобрести что-то особое.
