Регулировка и ремонт доводчика двери

Советы мастеров по ремонтированию доводчика дверей

Домашняя регулировка дверного доводчика исполняется с определенными ограничениями. Они нужны для долгой и эффективной эксплуатации. Требуется не загружать двери тяжелыми вещами, потому что из-за тяжести конструкция перекосится и могут возникнуть поломки. Подпирание незакрытых створок не советуют выполнять, потому что для этого существует опция «hold open».

Вы самостоятельно чинили доводчик?

данет

При монтировании важно не крутить винты больше 2 оборотов от исходного положения. Это необходимо для исключения вытекания масленого состава

Если масло вытечет, то устройство перестанет выполнять свою главную функцию, а отремонтировать неполадку не просто.

Также важно контролировать перекосы во время операции. Если перекосы появятся при установке, то в процессе эксплуатации обязательно будут поломки

Многих мастеров интересует, как снять устройство при починке – в обратной последовательности: сначала вынимается рычаг, а затем откручивается корпус.

Прежде чем начать починку определяют причину появления неполадок. Основные причины:

• Природные. Например, ливни и дожди, изменение температуры в разное время года. Очень сильно негативные погодные изменения влияют на коробы из пластика и металлические части, которые находятся снаружи.
• Блокирование дверей разными вещами, которая не имеет функции по калибровке открытого положения.
• Закрытие полотна своими силами, вместо установленной скоростной настройки.
• Подбор закрывающего механизма, неподходящего под габариты створок. Если для дверей с большим весом подобрать доводчик с недостаточной мощностью, то возникнет перегруз и перекос конструкции.

Интересно! Перегруз конструкции появляется в семьях с детьми, если маленькие дети катаются и виснут на полотне.

Чаще всего случаются два вида поломок: утечка масла или деформация штанги:

Не пропустите: Как сделать надежный и функциональный козырек над крыльцом – простая инструкция от экспертов

1 При деформировании штанги требуется проверить материал, из которого она изготовлена. Если это обычный сплав стали, то он подвержен коррозии. Проржавевшие области зачищаются и смазываются специальным средством против образования ржавчины. При появлении надлома потребуется работа сварочным аппаратом, а в завершение хорошо зачистить швы. При загибании и искривлении всё выравнивают молотком. Но следует аккуратно использовать молоток, чтобы от перегрузки детали не полопались. Если искривлений или ржавчины слишком много, то приобретается новая деталь и заменяется.

2 Протечка масляного раствора случается из-за трещин. Если вытечет всё, то конструкцию придется заменять на новую. Потому что устройство станет обычной пружиной и будет захлопывать очень громко без возможности регулирования. Устранить неисправность нужно скорее, чтобы не привести к полной замене оборудования. Если на корпусе маленькая щелка и масло не успело полностью вытечь, то поврежденное место заделывается герметической замазкой. При большой пробоине и значительном утекании масла, герметик будет бесполезным – потребуется полая замена.

Некоторые производители могут недоливать масленый состав в корпус изделия, из-за чего не достигается медленный темп закрывания. Для устранения неисправности потребуется дозаправка через винтовые отверстия средствами для амортизирования или растворами моторных масел с синтетическим составом.

Изменяемые функции дверного доводчика

Подтянуть или изменить усилие можно самостоятельно. Чаще всего проводится регулировка нижеприведенных параметров:

1. Скорость закрывания. Она выбирается в зависимости от условий эксплуатации двери.
2. Максимальное открытое положение. Этот параметр также может регулироваться в большом диапазоне.
3. Положение промежуточного хода.

Регулировка скорости закрывания дверного полотна

Чаще всего проводится корректировка скорости закрывания двери. Медленное закрытие двери может стать причиной попадания большого количества холодного воздуха в помещение. Особенности проводимой процедуры заключаются в следующем:

1. Чаще всего устанавливается два регулировочных винта, один из них применяется для изменения скорости перемещения дверного полотна.
2. Корректировка степени натяжения пружины позволяет изменять скорость перемещения двери. Регулировка предусматривает поворот винта по или против часовой стрелки.

Для изменения рассматриваемого параметра достаточно сделать всего один оборот. Больше не рекомендуется, так как это может стать причиной вытекания смазывающей жидкости.

Регулирование режима «Дохлоп»

Подобный режим требуется для того, чтобы сработал запорный элемент. Среди его особенностей выделяют следующее:

1. Режим позволяет плавно закрыть двери, оставляя небольшой зазор для полного захлопывания.
2. Дохлоп обеспечивает плотное прилегание дверного полотна к раме. Практически все двери имеют уплотнительные резинки, которые нужны для исключения вероятности попадания холодного воздуха и мусора в помещение.
3. Для регулировки рассматриваемого параметра проводится изменение положения второго винта.

При правильном выставлении параметра дверь плавно доходит до конца, когда остается 15 градусов, полотно останавливается и происходит быстрое перемещение. Винт регулирует также скорость движения.

Функция «Открытое положение»

В некоторых случаях дверь должна задерживаться в открытом положении. Особенности подобной процедуры заключаются в следующем:

1. Многие механизмы снабжаются функцией Hold Open.
2. Регулировка предусматривает открытие полотна до положения 90 градусов, после чего затягивается фиксатор.
3. За счет подобной настройки можно сделать так, чтобы дверь была открыта при достижении требуемого градуса. В некотором положении срабатывает фиксатор, который может держать полотно на протяжении длительного периода.

Для закрытия двери нужно немного потянуть ее на себя. Небольшое усилие приведет к тому, что фиксатор сместится.

Настройка промежуточного хода

Промежуточный ход может регулироваться при помощи третьего винта. Регулировка проводится следующим образом:

1. Дверь открывается на требуемый угол.
2. Выполняется поворот винта.

Работа с винтами

Регулировка в большинстве случаев предусматривает работу с винтами. Этот момент определяет то, что необходимости в разборе конструкции и замене основных элементов нет

Работу с винтами нужно проводить осторожно:

1. Слишком сильная нагрузка становится причиной повреждения внутреннего механизма.
2. Много витков приводят к снижению степени герметичности, есть вероятность вытекания жидкости.
3. Для работы с винтом требуются плоскогубцы. В некоторых случаях в комплект поставки включается специальный ключ.

Иногда элемент скрыт под заглушками, за счет чего обеспечивается высокая степень защиты от воздействия окружающей среды.

Причины поломок

Качественный ремонт доводчика двери возможен только при правильном выявлении причин образования дефектов и повреждений.

Причины поломок могут быть такими:

1. неблагоприятные, холодные погодные условия;
2. резкое открытие и закрытие дверей;
3. блокировка движения дверного полотна;
4. перегруз доводчика.

Факторы, определяющие возможен ли ремонт

Производители не заинтересованы в доступном ремонте дверных устройств. Большая их часть имеет цельносплавный корпус. Для таких моделей выполнение ремонтных работ затруднительно. Повреждения в виде износа сальников или утечки масла невозможно исправить. Поэтому доводчик необходимо демонтировать и поменять.

Типы Взаимодействия

В мебели практически всегда есть подвижные элементы — дверцы и выдвижные ящики. Механизмы, за счёт которых происходит их движение могут быть как простыми, так и с примочками в виде доводчиков, отталкивателей и даже электрических систем.

Простые механизмы

В случае с простыми механизмами, без всяких наворотов, нам нужно взяться за ручку дверцы или ящика и потянуть их, чтобы открыть. Закрывать их тоже нужно вручную и до конца. А дверцы ещё и придерживать надо, чтобы не было хлопка, т.к. у петель есть пружина, которая немного прижимает дверь к корпусу шкафа.

Этот тип фурнитуры самый бюджетный. Но и комфорта особого она не доставляет. Дёшево и сердито, как говорится.

механизмы с доводчиком

Здесь всё сразу становится приятнее. Открывать дверцы всё также нужно вручную, потянув за мебельную ручку. А вот закрывая, её не нужно придерживать рукой. Просто толкните дверцу или ящик и он сам замедлит движение ближе к концу траектории, плавно и бесшумно закрывшись.

Порядок работы

Следует отметить, что в первого раза должного результата может и не получиться. И это зависит не только от квалификации мастера. Многие неисправности вызываются несколькими причинами, каждая из которых влечет определенные негативные последствия для корректного распахивания/закрывания дверей и их положения на фасаде шкафа. А потому нередко регулировка проводится комплексно, по нескольким осям.

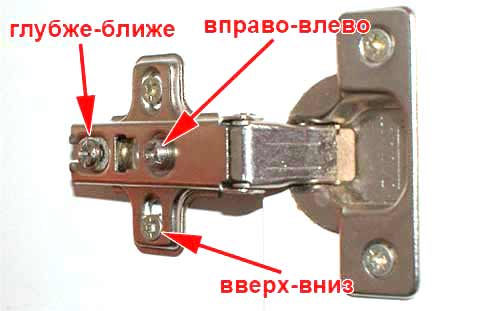

По высоте

Это необходимо при явном перекосе. Она начинает верхним срезом задевать за низ или верх перегородок шкафа, возникают сложности с плотным закрыванием, так как соседние дверцы буквально упираются друг в друга торцами полотен.

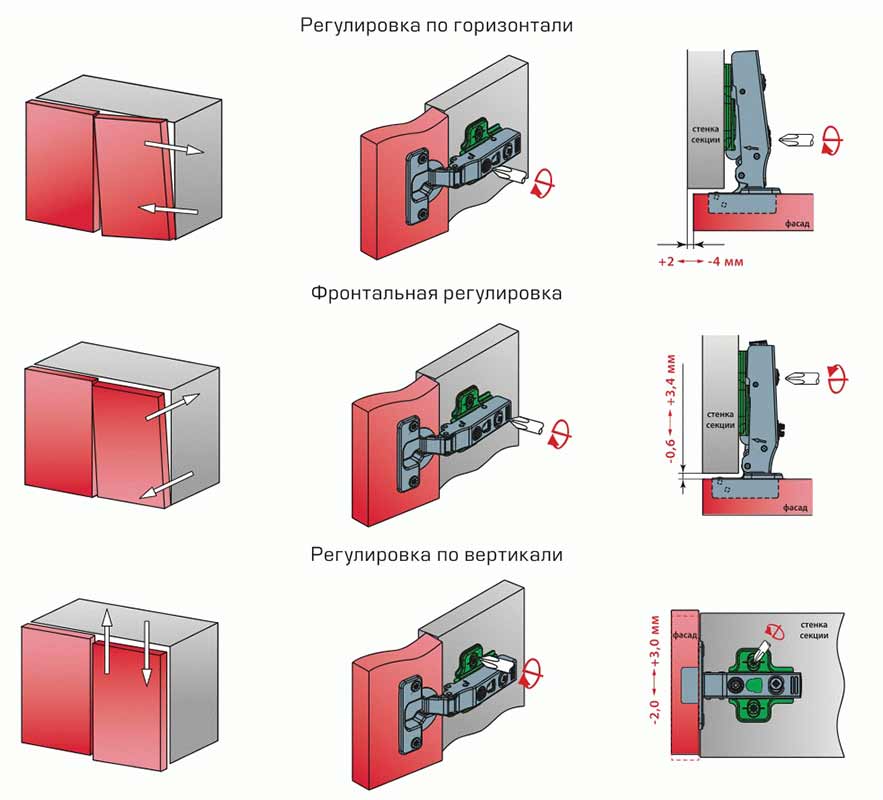

Определяя, как отрегулировать двери шкафа, нужно учитывать, что на их положение влияют оба навеса. Необходимо ослабить крепеж, сместить полотно, несколько затянуть винты и проверить на открывание/закрывание. Как правило, достаточно двух-трех попыток, и недостаток устраняется.

По ширине (глубине)

Здесь придется «работать» с другим винтом. Его несложно определить по месту установки – он дальше от края секции, и посадочное «окно» отличается продолговатой формой. Именно это и позволяет найти оптимальное положение петли относительно стенки кухонного или иного шкафа. Крепеж ослабляется, и подвижная деталь навеса или смещается внутрь, или вытягивается. Диапазон регулирования определяется длиной «окна», в котором находится винт.

Методика идентична: ослабление регулировочного элемента – изменение положения дверцы – подтяжка крепежа – оценка результата работы. Но в этом случае придется вкручивать/выкручивать оба винта (и дальний, и ближний), иначе петля просто не сдвинется с места.

Вопрос, как отрегулировать дверцы шкафа, оснащенные доводчиком, также не представляется сложным. Как правило, это необходимо при неплотном прилегании или к ее медленному закрыванию (повышенной инерционности). Такие механизмы отличаются лишь спецификой монтажа (на петлях, между ними), но их «настройка» осуществляется по единому алгоритму. Все сводится к изменению положения винта, который влияет на интенсивность перемещения пружины. В процессе регулирования он ослабляется или затягивается.

Регулировка петель не делается одномоментно, и поспешность здесь ни к чему; такая работа требует повышенного внимания. Чтобы установить створку в нужное положение, придется проделать несколько, иногда и одинаковых операций. Но каждая из них – это опыт, а потому на устранение перекосов второй, третьей дверцы времени понадобится значительно меньше.

Регулировка дверного доводчика

После монтажа доводчика в дверь нужна проверка. В случае если дверь туго открывается, закрывается или хлопает – можно отрегулировать дверной доводчик своими руками.
На устройстве доводчика есть 2 винта. Они берут на себя основные функции по работе механизма. 1 винт – скорость при закрывании двери, 2 – регулировка плотности закрывания двери и прилегания её к раме. Если дверь хлопает, нужно отрегулировать второй винт. Его надо медленно покрутить (немного – пол-оборота), после проверить закрытие двери. Так нужно делать, пока дверь не перестанет хлопать.

Варианты регулировки дверного доводчика
Для закрытия двери немного медленней, требуется винт прокручивать по часовой стрелке, чтобы была скорость – против часовой стрелки.

Доводчик, где есть больше 2 винтов

Существуют дверные доводчики с винтами регулировки больше 2 штук. В таком случае в техническом паспорте указывается предназначение каждого винта. Кроме стандартных винтов регулировки двери (скорость и хлопок) есть еще винты, отвечающие за другие функции механизма.
Один винт служит тормозом двери при открытии. То есть открыть двери резким движением не получиться. Второй винт оставляет двери открытыми. То есть, если дверь широко распахнуть, тогда она останется в этом положении и не закроется.

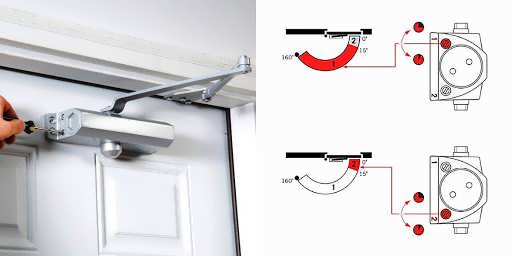

Чертеж и схема для регулировки дверного доводчика

Регулировка винтов проводится также медленно и на пол-оборота.

Правильный выбор дверного доводчика

Прежде чем выбрать дверной механизм, требуется ознакомиться с его функциями. Принцип работы дверного доводчика заключается в тихом, плавном закрытии двери. Это отражается на таких факторах:

1. Экономия тепла в помещении.
2. Отсутствует шум при движении двери.
3. Шумоизоляция. При плотно прилегающей двери к коробке нет посторонних звуков с улицы или другой комнаты.

Принцип работы дверного доводчика

Для правильной и продолжительной работы дверного механизма требуется сделать верный выбор доводчика.
Для правильного функционирования дверного доводчика, а также его длительной эксплуатации по назначению, существует несколько правил, руководствуясь которыми можно избежать ошибок при производстве механизма или его покупке.

1. Значение имеет ширина двери. При широких дверных полотнах требуется устанавливать 2 механизма.
2. Вес двери. При монтированных тяжелых дверных полотнах требуется использовать нижние доводчики, поскольку верхние устройства не будут работать в полную мощь и есть вариант быстрого выхода из строя. Данный вид доводчика является самым надежным, если дверь мощная и имеет большой вес (300 кг).
3. Внешний вид двери. Доводчики имеют различные цветовые оттенки, а также формы. Это позволяет выбрать доводчик под внешний вид дверного проема и полотна.

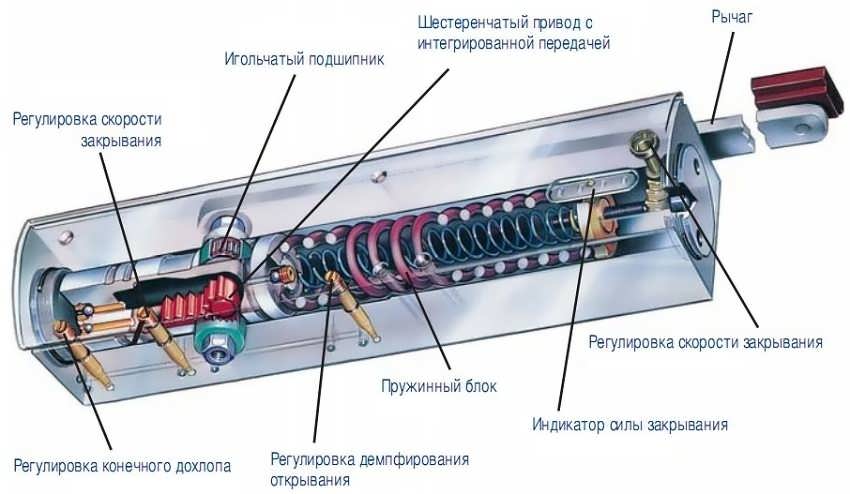

Схема работы дверного доводчика

В зависимости от внешнего вида, функционирования, а также типа – доводчики имеют различную ценовую политику.

Регулировка доводчиков

Перед тем, как отрегулировать доводчик дверной, необходимо иметь:

• Пассатижи.
• Ключи гаечные.
• Отвертку.

По инструкции, прикладываемой к изделию, можно произвести корректировку устройства своими руками. Несколько функций, имеющихся в механизме, можно отрегулировать простыми методами. А как отрегулировать доводчик, подскажет видео.

Регулировка скорости перемещения

Работа доводчика аналогична работе автомобильного амортизатора.

• Человек, прикладывая некоторое усилие, открывает дверь.
• Этим усилием, через встроенную систему рычагов, сжимается силовая пружина доводчика.
• Пружина взводится, и при освобождении начинает обратный ход.
• Пружина свое усилие передает на шток или зубчатую рейку, которая через эту систему рычагов, пытается вернуть конструкцию в начальное положение.
• Шток, передвигаясь в масляной среде, проводит состав через жиклеры.
• Из-за гидравлического сопротивления жиклеров, масло препятствует передвижению штока.
• Пружина с усилием продолжает толкать шток, и дверь начинает закрываться с определенной скоростью.
• Для изменения скорости, уменьшается или увеличивается сечение жиклера, который пропускает масло.

Для изменения скорости в приборах, устанавливается регулировочный винт. На представленном ниже фото, он обозначен значком «С».

При вращении винта изменяется скорость закрытия дверей. Так выполняется регулировка доводчика дверного «Дипломат». Его винты для регулирования расположены на торцевой части прибора. При этом скорость движения полотна может изменяться в диапазоне открывания дверей от 15° до 180°.

Настройка скорости закрывания двери должна проводиться регулярно, не менее чем через полгода. Это нужно для профилактических целей, и из-за возможного изменения физико-химических свойств масла. Чтобы лучше представить процесс, стоит посмотреть видео в этой статье.

Установка дохлопа

Очень актуальна такая функция, как дохлоп. Такая регулировка особенно важна для конструкций дверей с мягкими уплотнениями, кодовыми и магнитными замками. Что и как сделать подскажет видео.

Таким дверям очень важно, как происходит момент их закрытия. Диапазон перемещения полотна располагается в промежутке от 0° до15°. В таком диапазоне полотно должно закрываться достаточно медленно и надежно

В таком диапазоне полотно должно закрываться достаточно медленно и надежно.

Для настройки доводчиков дверей, предусматривается винт регулировки дохлопа. При его вращении будут меняться характеристики передвижения полотна в диапазоне от 15°.

Винты для регулировки скорости и дохлопа, расположены на панели изделия рядом.

Винт дохлопа, как и регулировка скорости требует большой осторожности при работе с ним. Регулировка дохлопа должна проводиться лишь после окончания отладки скорости движения дверей. Поворачивая регулировочный винт по часовой стрелке, можно уменьшить скорость, а против нее – увеличить

Поворачивая регулировочный винт по часовой стрелке, можно уменьшить скорость, а против нее – увеличить

Регулировка дохлопа должна проводиться лишь после окончания отладки скорости движения дверей. Поворачивая регулировочный винт по часовой стрелке, можно уменьшить скорость, а против нее – увеличить.

Регулировка открытого положения двери

Бывают случаи, когда дверь требуется длительное время держать в открытом виде. В этом случае нужно знать, как правильно выполнить регулировку доводчика, чтобы проем был открытым.

Механизмы имеют функцию сдерживания при открытом положении дверей — «hold open». Ее настройка выполняется при открытой на 90° двери, затягиванием фиксатора.

• Двери остаются открытыми при их распахивании на нужный градус.
• В приборе срабатывает фиксатор, который удерживает дверь в открытом положении, на необходимый промежуток времени.

• Для закрытия двери, достаточно ее слегка потянуть на себя, и фиксация снимется.
• При неполном распахивании, полотно перемещается в обычном режиме без задержек.
• Величина натяжения пружины устанавливается регулировочной гайкой.
• Вращая ее по часовой стрелке, можно увеличить угол раскрытия двери. А откручивая против часовой стрелки, повышается усилие для передвижения дверного полотна.

Выпускаются модели устройства с дополнительной функцией hold-open, позволяющей застопорить дверь под углом от 90° до 100° на определенное время, для проветривания помещения или других целей.

Для каждого типа двери необходимо правильно выбирать доводчик — устройство и регулировка всех функций аппарата, должны выполняться так, как рекомендует инструкция по эксплуатации. Установка прибора на дверь снижает нагрузку на петли при передвижении полотна.

Ограничения в регулировке доводчика

Чтобы не испортить механизм устройства необходимо соблюдать некоторые ограничения:

• проворачивать винт от исходной точки нельзя более двух оборотов или произойдет потеря масла, все это отрицательно повлияет на работоспособность механизма;
• нельзя при монтаже допускать перекосы, иначе изделие быстро придет в негодность;
• не следует дверь в неполном открытом состоянии подпирать посторонними предметами, надо воспользоваться специальной функцией;
• не допускается размещение на дверном полотне тяжелых предметов, иначе это может привести к перекосу выстроенной диагонали.

Соблюдение этих правил позволит качественно и своевременно регулировать доводчик, продлить срок его эксплуатации с использованием всех функциональных возможностей.

Что такое кухонный доводчик

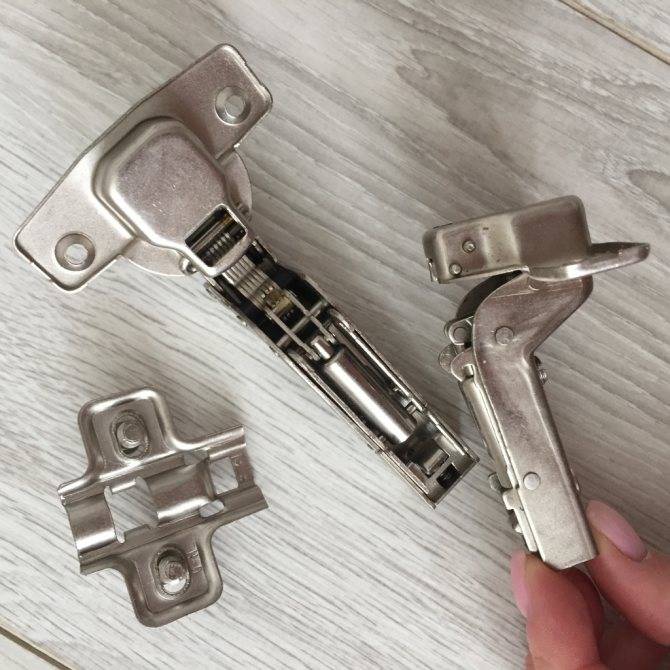

Двери крепятся к корпусу петлями, которые состоят из трех элементов – чашки, плеча и ответной планки.

Дверные петли состоят из трех элементов.

В этот механизм интегрируется доводчик. Он может быть установлен в чашу, плечо или ответную планку петли. Если система плавного закрывания исправна, дверца будет закрываться бесшумно, даже если специально хлопнуть ею. Но периодически доводчики выходят из строя, из-за чего шкаф закрывается с характерным хлопком.

Если шкаф закрывается с шумом, значит доводчик пришел в негодность.

Система состоит из пружины, которая находится в металлической капсуле. Она наполнена маслом или жидкой силиконовой смесью, которая обеспечивает плавность движений. Когда дверь закрывается, ее масса оказывает давление на рычажок доводчика. Силикон или масло перемещается к задней части капсулы, и дверь не шумит при закрывании.

Доводчик состоит из пружины и металлической капсулы.

Частые поломки и способы их устранения

Следствием неправильной установки, настройки или эксплуатации доводчика становятся:

1. Выход из строя штанги или ее деформация.
2. Потеря тягового усилия или заедание рычагов — происходит в результате естественного износа механизма. Значительное влияние также оказывает установка правильного режима скорости работы согласно температуре окружающей среды. Это в большей мере касается наружных дверей. В этом случае вопрос решают при помощи регулировки механизма.
3. Механический износ сальников.
4. Колебания уровня вязкости рабочей жидкости в зависимости от перепадов температуры — при отрицательных значениях механизм будет работать медленнее. Дверь открывается туго. Если прикладывать усилия по принудительному открыванию или закрыванию конструкции, все закончится поломкой.
5. Поломка крепежных деталей.

Большую часть этих моментов решают путем ремонта доводчика.

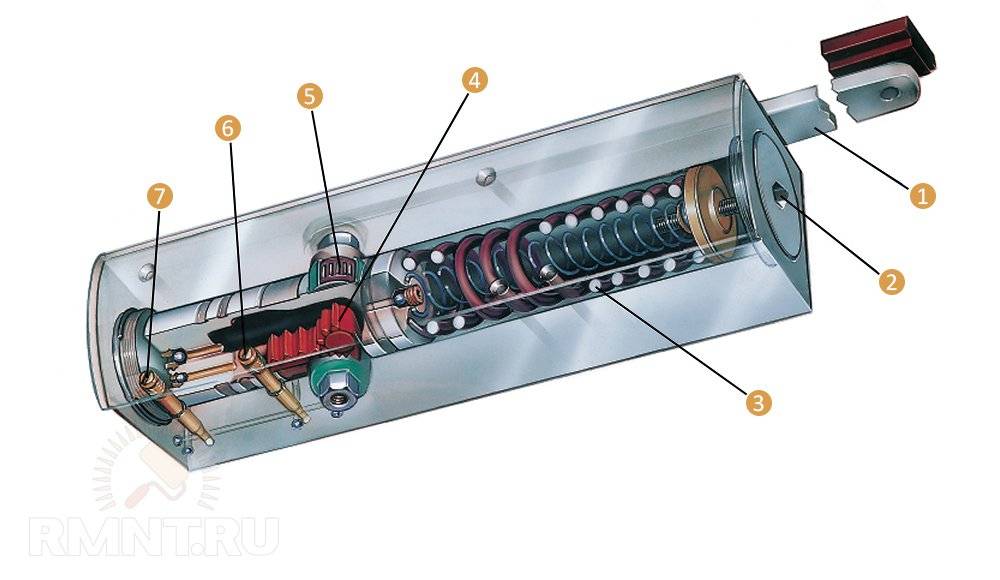

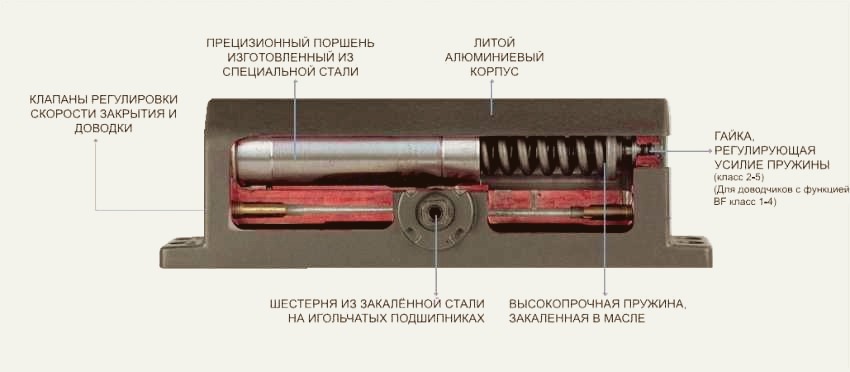

Устройство доводчика двери и принцип работы

Для ремонта механизма требуется знать, как разобрать доводчик. В этом случае стоит ознакомиться с его устройством.

Конструкция в основном стандартная:

• корпус с заглушками по торцам;
• поршень;
• зубчатые передачи;
• пружины с держателем;
• клапана регулировки скорости;
• сальники;
• детали крепежа.

Корпус доводчика выполняют чаще всего из алюминия или нержавеющей стали. Основа конструкции — пружинный механизм.

При открывании двери:

1. Зубчатая передача толкает поршень.
2. Рабочая жидкость поступает в свободную часть корпуса.
3. Происходит сжатие пружины.

Затем масло перетекает в другую часть корпуса, пружина выпрямляется. От регулировки скорости перемещения жидкости зависит скорость закрывания двери.

Утечка рабочей жидкости

Если масло вытекает из корпуса устройства, то механизм начинает давать сбои в работе. Дверь перестает плавно закрываться, сильно хлопает. Часто это происходит при отрицательных температурах. Степень вязкости жидкости становится больше, давление внутри корпуса увеличивается. В этом случае могут быть выдавлены сальники и механизм потечет.

Еще одной причиной утечки масла становятся трещины корпуса. При небольших повреждениях их можно заделать обычным герметиком. Заливать масло до необходимого уровня следует через регулировочный клапан. Более серьезные дефекты приводят к полному вытеканию рабочей жидкости. В этом случае механизм необходимо менять.

Ремонту подлежат только разборные устройства. Цельносплавный корпус механизма не дает возможности отремонтировать его в случаях утечки рабочей жидкости либо износившихся сальников. В этом случае требуется демонтировать доводчик и приобрести новый в сборе.

Повреждение рычажного механизма

Повреждения рычажного механизма происходят из-за механического воздействия на дверь. Принудительное закрывание конструкции, порывы ветра выгибают штангу либо на ней появляются трещины.

Небольшие дефекты штанги можно устранить самостоятельно. Мелкие трещины заваривают, место сварки тщательно зачищают. Если есть изгибы или искривления рычага, то их аккуратно выравнивают с помощью молотка. Металлические детали также необходимо очистить от ржавчины и покрыть антикоррозийным составом.

Что можно отрегулировать при помощи доводчика

Настройка скорости движения двери

Доводчики оснащены двумя винтами, которые располагаются на корпусе устройства. Один из винтов (это указывает производитель в инструкции) отвечает за функцию скорости движения дверного полотна. Производитель всегда указывает максимальное количество поворотов винта. Стандарт — это два оборота. Если винт провернуть более двух раз, это может привести к порче механизма из-за повреждения короба с маслом. Для того, чтобы замедлить скорость, винт следует крутить по часовой стрелке, а чтобы ускорить — против

При этом крутить винты нужно осторожно — на четверть или половину оборота

Но скорость можно откорректировать и через пружину доводчика. Для этого можно затянуть пружину или ослабить ее путем прокрутки в нужном направлении. Тогда дверное полотно будет «ходить» с нужной скоростью.

Настройка дохлопа

Доводчик оснащен функцией дохлопа, благодаря которой дверь не входит с треском в лутку, а перед закрытием оставляет маленький зазор в 20-10 см и аккуратно «вносит» полотно в дверную раму. Чем больше скорость дохлопа, тем сильнее удар в момент закрытия.

Дохлоп регулируется вторым винтом доводчика, который также не следует прокручивать полностью более двух раз, и работает он по принципу регулировки скорости двери: по часовой стрелке медленнее, против — быстрее.

Винт подтягивают не более чем на пол оборота, так чтобы в момент, когда до полного закрытия двери остается 10-15 градусов, ее движение замедлилось, а доводчик плавно затянул полотно в раму.

Настройка открытого положения двери

Для того, чтобы держать дверь открытой, доводчик должен иметь функцию «hold open». Для ее активации нужно открыть дверь на 90 градусов и выставить фиксатор, под тем углом, который необходим. Тогда параметр «открытые двери» будет срабатывать регулярно по достижению полотном настроенного угла.

Закрыть дверь можно потянув ее на себя и отпустив. Тогда закрытие произойдет в режиме остальных настроек доводчика.

Настройка промежуточного хода

Кроме двух болтов отвечающих за дохлоп и скорость закрытия дверного полотна, на доводчике можно увидеть и третий. Его значение заключается в том, чтобы удерживать дверь в заданной плоскости.

Но если нужно, на какое-то время оставить дверь открытой на определенный срок и для конкретных целей (например занести или вынести мебель), а функция «hold open» в доводчике отсутствует, то можно использовать маленькую хитрость с третьим болтом.

Для этого, дверь открывают под нужным углом (более 90 градусов) и очень туго затягивают болт. Когда необходимости в открытых дверях нет, болт возвращают в исходное положение. При помощи «третьего болта» можно также настроить функцию «задержки» закрытия двери. Для этого болт нужно закрутить потуже, но не до конца — тогда какое-то время дверь будет оставаться открытой.
