Регулируем дверной доводчик самостоятельно

Установка дохлопа

Теперь давайте разберем, как отрегулировать доводчик двери для установки дохлопа. Этот режим позволяет плавно закрывать двери, оставляя небольшой зазор перед полным захлопыванием. Также он выполняет функцию, обеспечивающую более плотное прилегание полотна к раме.

Для того чтобы выставить дохлоп, необходимо изменить положение второго винта, расположенного на корпусе доводчика. Когда до полного закрывания будет оставаться примерно 10-15 градусов, сработает замедление, а затем полотно притянется до конца. Винт регулирует скорость этого движения.

Скорость дохлопа настраивается с помощью регулировочного винта под номером 2

Ход установки

Особенности некоторых моделей

Самые распространенные среди пользователей доводчики — «Dorma» TS-68, «Дипломат», «GEZE» TS 4000. Каждой модели соответствуют свои особенности регулирования таких устройств.

«Dorma» TS-68 — классическая модель, устанавливаемая сверху. Особенность ее состоит в том, что механизм оборудован специальным рычагом для изменения усилия запирания дверей.

Модель «Дипломат» характеризуется простой установкой и обслуживанием механизма. Регулировка дверного доводчика включает этапы натяжения пружины и корректировки открытия-закрытия. В некоторых модификациях «Дипломата» отсутствует настройка дохлопа. Устройства работают по принципу гидромеханики.

«GEZE» TS 4000 — популярная модель верхнего дверного механизма среди пользователей. Доводчик может осуществлять корректировку демпфирования открытия, настройку термостабильной скорости закрывания спереди и конечного дохлопа с помощью рычажной тяги.

Для чего необходимо регулировать доводчик?

Инструкция по установке и регулировке устройства включается в комплект поставки. Производители стараются сделать регулировку простой для того, чтобы ее можно было провести своими руками. Продолжительность исправной работы любого механизма во многом зависит от качества обслуживания. Поэтому рекомендуют проводить один раз в год визуальный осмотр.

Когда нужна регулировка?

Специалисты рекомендуют проводить регулировку каждый раз при смене сезона в качестве периодического обслуживания. Это связано со следующими моментами:

1. Изменение температуры окружающей среды становится причиной изнашивания основных элементов.
2. Регулировка проводится и при проявлении различных неисправностей. Однако при сложных поломках приходится выполнять замену всего устройства.
3. Если дверь хлопает или не закрывается до конца, нужно провести корректировку основных параметров. Часто доводчик не держит по причине износа внутреннего элемента, заменить который самостоятельно сложно.
4. Туго открывается устройство при наличии технических проблем или неправильной регулировке. Большое прикладываемое усилие становится причиной повреждения внутренних элементов.

Регулировка доводчика кухонного шкафа может проводиться по схожей процедуре.

Способы монтажа

Дверные доводчики по принципу установки подразделяются на четыре вида:

• Наружного монтажа. Такие модели состоят из двух блоков, один из которых крепится на дверное полотно, другой на притолоку дверной рамы. Соединяются они при помощи подвижно сочлененных рычагов. Способы установки таких моделей изображены на рисунке.
• Скрытый монтаж в раме. В притолоке дверной коробки вырезают отверстие, в него устанавливается доводчик. На дверном полотне сверху закрепляется рычаг.
• Скрытая установка в полу. Этот тип часто можно увидеть на стеклянных распашных дверях магазинов. Возможна установка с дверным полотном из любого материала, но только на стадии монтажа или генеральной реконструкции: в полу необходимо делать углубление под тело доводчика.
• Скрытая установка в двери. В этом случае в верхнем торце двери делается выемка, в которое устанавливается устройство, а рычаг крепится к дверному косяку.

Способы монтажа могут быть различными

Любой из вариантов установки можно выполнить своими руками. Потребуется только разная степень мастерства. Самый простой — наружный монтаж. Он имеет самое широкое распространение.

Процесс проведения регулировки

Производители устройств позволяют настраивать три параметра: скорость закрывания, задержку, дохлоп. В новых моделях можно настроить скорость двери в районе 80-90 градусов — это дополнительная характеристика.

С помощью винтов можно выставить задержку, повысить плавность, ускорить дохлоп. Для каждой отдельной настройки надо поворачивать регулировочные механизмы в определенную сторону. Обязательно надо прочесть инструкцию перед началом работы. Производители расписывают подробную последовательность действий для достижения результата.

Как отрегулировать доводчик на двери своими руками — краткая инструкция:

• настроить дохлоп;
• ослабить, ужесточить работу;
• выставить подходящую скорость;
• настроить промежуточный ход.

Работа с винтами

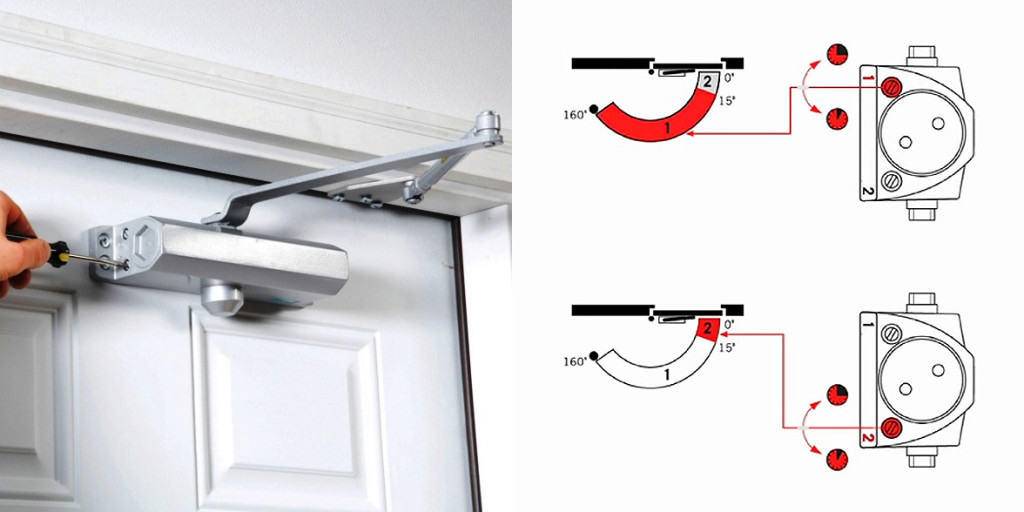

В инструкции регулировочные клапаны обозначены как 1, 2, поэтому их просто обнаружить на корпусе. Поворачивать можно в обе стороны, но не более двух полных оборотов. Первый винт ответственный за движение полотна в районе 15-180 градусов, второй — 0-15. В новых моделях встречается третий клапан, предназначение которого регламентируется особенностями конструкции.

Регулировка дохлопа

Настройка параметра схожа с регулировкой скорости хода. Для настраивания достаточно покрутить ответственный винт. Дохлоп — скорость закрывания двери на последнем промежутке 20-25 см. Ускорение хода приводит к повышению силы удара полотна о коробку, что негативно сказывается на состоянии двери, отделки. Дохлоп надо настраивать умеренно.

Ослабление доводчика

Корректируя степень напряжения пружины, можно ослабить рабочий ход или ужесточить его. Делать это лучше аккуратно, проворачивая отвертку, корректируя работу винтами. После прокручивания винтового механизма надо проверить работу. Если внесенные изменения устраивают, можно запечатывать корпус защитной оболочкой.

Регулирование скорости

Регулировать работу конструкции надо по завершении монтажных работ. Лучше, если сделает настройку мастер, проводивший установку. Если скорость закрывания двери не устраивает, можно подкрутить регулировочный винт. Выставлять задержки на каждой стадии следует умеренно.

Для торможения достаточно провернуть клапан на пол оборота. Движение проводить по часовой стрелке. Для ускорения закрытия действия проводятся наоборот. Поворачивая винт вправо и влево, проводится регулировка до получения результата.

Настройка промежуточного хода

Параметр подстраивается под скорость закрывания дверей, но можно притормозить полотно на полпути, используя третий винт. Он отвечает за удержание объекта в указанном положении. Повернув его влево, вправо, можно ускорить, замедлить движение полотна на среднем промежутке. Третьим винтом можно сделать так, чтобы дверь определенное время оставалась открытой.

Виды доводчиков для дверей

Руководство к установке доводчика на дверь своими руками

Регулировка доводчиков

Перед тем, как отрегулировать доводчик дверной, необходимо иметь:

• Пассатижи.
• Ключи гаечные.
• Отвертку.

По инструкции, прикладываемой к изделию, можно произвести корректировку устройства своими руками. Несколько функций, имеющихся в механизме, можно отрегулировать простыми методами. А как отрегулировать доводчик, подскажет видео.

Регулировка скорости перемещения

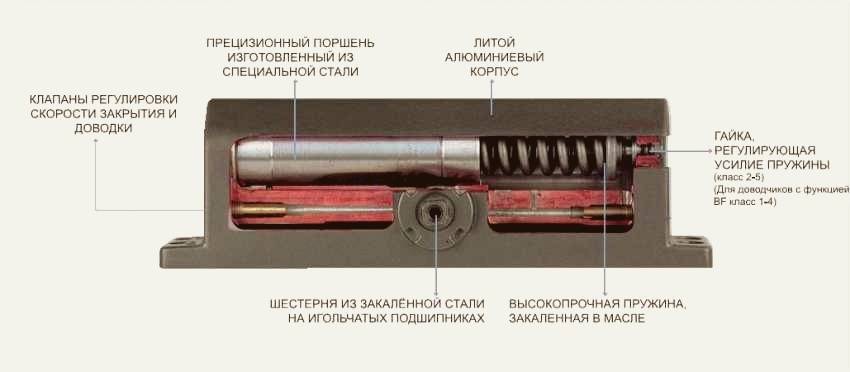

Работа доводчика аналогична работе автомобильного амортизатора.

• Человек, прикладывая некоторое усилие, открывает дверь.
• Этим усилием, через встроенную систему рычагов, сжимается силовая пружина доводчика.
• Пружина взводится, и при освобождении начинает обратный ход.
• Пружина свое усилие передает на шток или зубчатую рейку, которая через эту систему рычагов, пытается вернуть конструкцию в начальное положение.
• Шток, передвигаясь в масляной среде, проводит состав через жиклеры.
• Из-за гидравлического сопротивления жиклеров, масло препятствует передвижению штока.
• Пружина с усилием продолжает толкать шток, и дверь начинает закрываться с определенной скоростью.
• Для изменения скорости, уменьшается или увеличивается сечение жиклера, который пропускает масло.

Для изменения скорости в приборах, устанавливается регулировочный винт. На представленном ниже фото, он обозначен значком «С».

При вращении винта изменяется скорость закрытия дверей. Так выполняется регулировка доводчика дверного «Дипломат». Его винты для регулирования расположены на торцевой части прибора. При этом скорость движения полотна может изменяться в диапазоне открывания дверей от 15° до 180°.

Настройка скорости закрывания двери должна проводиться регулярно, не менее чем через полгода. Это нужно для профилактических целей, и из-за возможного изменения физико-химических свойств масла. Чтобы лучше представить процесс, стоит посмотреть видео в этой статье.

Установка дохлопа

Очень актуальна такая функция, как дохлоп. Такая регулировка особенно важна для конструкций дверей с мягкими уплотнениями, кодовыми и магнитными замками. Что и как сделать подскажет видео.

Таким дверям очень важно, как происходит момент их закрытия. Диапазон перемещения полотна располагается в промежутке от 0° до15°. В таком диапазоне полотно должно закрываться достаточно медленно и надежно

В таком диапазоне полотно должно закрываться достаточно медленно и надежно.

Для настройки доводчиков дверей, предусматривается винт регулировки дохлопа. При его вращении будут меняться характеристики передвижения полотна в диапазоне от 15°.

Винты для регулировки скорости и дохлопа, расположены на панели изделия рядом.

Винт дохлопа, как и регулировка скорости требует большой осторожности при работе с ним. Регулировка дохлопа должна проводиться лишь после окончания отладки скорости движения дверей. Поворачивая регулировочный винт по часовой стрелке, можно уменьшить скорость, а против нее – увеличить

Поворачивая регулировочный винт по часовой стрелке, можно уменьшить скорость, а против нее – увеличить

Регулировка дохлопа должна проводиться лишь после окончания отладки скорости движения дверей. Поворачивая регулировочный винт по часовой стрелке, можно уменьшить скорость, а против нее – увеличить.

Регулировка открытого положения двери

Бывают случаи, когда дверь требуется длительное время держать в открытом виде. В этом случае нужно знать, как правильно выполнить регулировку доводчика, чтобы проем был открытым.

Механизмы имеют функцию сдерживания при открытом положении дверей — «hold open». Ее настройка выполняется при открытой на 90° двери, затягиванием фиксатора.

• Двери остаются открытыми при их распахивании на нужный градус.
• В приборе срабатывает фиксатор, который удерживает дверь в открытом положении, на необходимый промежуток времени.

• Для закрытия двери, достаточно ее слегка потянуть на себя, и фиксация снимется.
• При неполном распахивании, полотно перемещается в обычном режиме без задержек.
• Величина натяжения пружины устанавливается регулировочной гайкой.
• Вращая ее по часовой стрелке, можно увеличить угол раскрытия двери. А откручивая против часовой стрелки, повышается усилие для передвижения дверного полотна.

Выпускаются модели устройства с дополнительной функцией hold-open, позволяющей застопорить дверь под углом от 90° до 100° на определенное время, для проветривания помещения или других целей.

Для каждого типа двери необходимо правильно выбирать доводчик — устройство и регулировка всех функций аппарата, должны выполняться так, как рекомендует инструкция по эксплуатации. Установка прибора на дверь снижает нагрузку на петли при передвижении полотна.

Регулирование доводчика при монтаже

Основными регулируемыми параметрами являются: закрывающая сила, угол распахивания, скорость передвижения полотна. При слишком тугом передвижении, дверьми не смогут пользоваться дети, будут прижиматься домашние животные, а также будет возникать дополнительная нагрузка при погрузочных и разгрузочных работах. А с резким закрыванием дверей можно получить удары, синяки и прищемить конечности.

Темп передвижения двери

По завершении установки необходимо узнать, как регулировать доводчик двери для удобности в использовании. Самостоятельная регулировка усилия устанавливается винтом. При слишком быстрых дверях, винтик крутят на половину оборота по направлению часовой стрелки. При медленных движениях винтик перемещается в противоположную сторону на половину оборота. Чем слабее завинчены винтики, тем быстрее масло перемещается по конструкции и быстрее работает устройство.

Попробовав несколько раз покрутить винтики в разные стороны, вы поймете, какая скорость подходящая. Для входных дверей, балконных устанавливают быстрое закрывание. Оно позволяет меньше попадать насекомым, сквознякам и посторонним людям. Медленную скорость устанавливают для межкомнатных полотен.

Установка дохлопа

Очень важна регулировка доводчика двери по силе дохлопывания. При сильном хлопке и грохоте будет разрушаться дверная коробка. Поэтому требуется отыскать оптимальную скорость.

Дохлоп действует на последних 25см. от внешнего дверного края. Настраивают его так же как и главный ход – изменением положения винта. Его нужно повернуть так, чтобы скорость не сильно ударяла косяк и полотна. Обычно устанавливают среднее положение, при котором срабатывает замедление конструкции с аккуратным полным примыканием.

Калибровка открытого положения

Не редко требуется удерживать распахнутое положение дверец при отсутствии домофона или при перевозе мебели. Такая регулировка дверных доводчиков производится при наличии функционала «hold open(открытая дверь)». Настраивание происходит следующим способом:

1. Открывают створку под 90 градусов.
2. Закрепляют специальный фиксатор, позволяющий держать дверцы открытыми.

Интересно! При установке другого градуса, функция не сработает.

Чтобы вернуть двери из зафиксированного положения, полотна тянут на себя.

Почему не выходит установить доводчик?

Иногда хорошо подготовившись к монтажу и выполняя всё в соответствии с инструкциями производителя, не выходит доделать установку. Причина неудачи может быть в неверном подборе деталей.

Не пропустите: Как выбрать электромеханический замок — особенности, плюсы и минусы

В настоящее время есть много моделей доводчиков, выпускаемые для разных типов дверных полотен. Особенно часто такое возникает при подборе механизма для металлических дверец. Возможно, неверно был установлен угол для закрепления механизма, сместились отверстия у саморезов. Также приобретенная конструкция может не совпадать с шириной и весом полотен.

Иногда для успешной установки доводчика требуется переместить одно звено. Для проверки смотрят на ровность рычага — при неперпендикулярном положении к дверям (смещении) понадобится перемещение звена.

Если при проверке установки угла и смещения отверстий, отклонений не выявлено, то потребуется полная замена устройства. Потребуется подобрать доводчик с большей мощностью.

Советы мастеров по ремонтированию доводчика дверей

Домашняя регулировка дверного доводчика исполняется с определенными ограничениями. Они нужны для долгой и эффективной эксплуатации. Требуется не загружать двери тяжелыми вещами, потому что из-за тяжести конструкция перекосится и могут возникнуть поломки. Подпирание незакрытых створок не советуют выполнять, потому что для этого существует опция «hold open».

Вы самостоятельно чинили доводчик?

данет

При монтировании важно не крутить винты больше 2 оборотов от исходного положения. Это необходимо для исключения вытекания масленого состава

Если масло вытечет, то устройство перестанет выполнять свою главную функцию, а отремонтировать неполадку не просто.

Также важно контролировать перекосы во время операции. Если перекосы появятся при установке, то в процессе эксплуатации обязательно будут поломки

Многих мастеров интересует, как снять устройство при починке – в обратной последовательности: сначала вынимается рычаг, а затем откручивается корпус.

Прежде чем начать починку определяют причину появления неполадок. Основные причины:

• Природные. Например, ливни и дожди, изменение температуры в разное время года. Очень сильно негативные погодные изменения влияют на коробы из пластика и металлические части, которые находятся снаружи.
• Блокирование дверей разными вещами, которая не имеет функции по калибровке открытого положения.
• Закрытие полотна своими силами, вместо установленной скоростной настройки.
• Подбор закрывающего механизма, неподходящего под габариты створок. Если для дверей с большим весом подобрать доводчик с недостаточной мощностью, то возникнет перегруз и перекос конструкции.

Интересно! Перегруз конструкции появляется в семьях с детьми, если маленькие дети катаются и виснут на полотне.

Чаще всего случаются два вида поломок: утечка масла или деформация штанги:

Не пропустите: Как сделать надежный и функциональный козырек над крыльцом – простая инструкция от экспертов

1 При деформировании штанги требуется проверить материал, из которого она изготовлена. Если это обычный сплав стали, то он подвержен коррозии. Проржавевшие области зачищаются и смазываются специальным средством против образования ржавчины. При появлении надлома потребуется работа сварочным аппаратом, а в завершение хорошо зачистить швы. При загибании и искривлении всё выравнивают молотком. Но следует аккуратно использовать молоток, чтобы от перегрузки детали не полопались. Если искривлений или ржавчины слишком много, то приобретается новая деталь и заменяется.

2 Протечка масляного раствора случается из-за трещин. Если вытечет всё, то конструкцию придется заменять на новую. Потому что устройство станет обычной пружиной и будет захлопывать очень громко без возможности регулирования. Устранить неисправность нужно скорее, чтобы не привести к полной замене оборудования. Если на корпусе маленькая щелка и масло не успело полностью вытечь, то поврежденное место заделывается герметической замазкой. При большой пробоине и значительном утекании масла, герметик будет бесполезным – потребуется полая замена.

Некоторые производители могут недоливать масленый состав в корпус изделия, из-за чего не достигается медленный темп закрывания. Для устранения неисправности потребуется дозаправка через винтовые отверстия средствами для амортизирования или растворами моторных масел с синтетическим составом.

Виды доводчиков

В зависимости от места установки:

Верхний. Классический вид доводчиков, устанавливаемый в верхней части дверного полотна. В зависимости от открывания двери (на себя или от себя), основные элементы закрепляются на двери и дверной коробке.
Напольный

Это механизмы, которые устанавливаются в местах, где повышенное внимание уделяется дверям. Яркий пример — магазины, расположенные в торговых центрах

Напольные доводчики фиксируются к половому покрытию и имеют компактный размер. Благодаря этому их практически не видно. В этом варианте используется конструкция со скользящим стержнем.
Скрытые. Существуют ситуации, когда необходимо спрятать доводчик. К скрытым механизмам автоматического закрытия двери можно отнести два варианта. Первым является доводчик со скользящим стержнем. Устанавливается непосредственно в верхней части деревянной дверной коробки. Вторым вариантом является комбинированная петля-доводчик. Эта конструкция считается самой незаметной и естественной в плане обычных открывающих элементов дверей. Однако, скрытая в металлическую петлю модель имеет серьезные ограничения. Доводчики, комбинированные с петлями, имеют непродолжительный срок эксплуатации и не выдерживают большой нагрузки. Нужно снижать давление на конструкцию, чтобы увеличить ее долговечность. Тяжелые полотна не подходят для скрытых механизмов.

Разделение доводчиков по их конструкции:

1. Кулачковый механизм — тип конструкции, который устанавливается на легкие двери и обеспечивает плавное открытие дверного полотна.
2. Зубчатый — распространенный вид конструкции, в основе которой используется система шестерней и пружина. При сильном давлении, возлагаемом для открытия двери, пружина сжимается. После того как человек отпускает дверное полотно, пружина начинает разжиматься, приводя в действие весь механизм.

Доводчики разделяются по виду привода. Это гидравлический привод, электропривод и термопривод. Дополнительно их можно разделить по мощности открытия. Этот показатель виляет на работу с дверями различного веса. Когда мощности недостаточно, устанавливать доводчик бессмысленно. Также могут заключаться в металлический или пластиковый корпус.

Регулировка доводчика двери в процессе эксплуатации

Если появляется необходимость собственноручно отрегулировать темп закрывания и открывания двери, необходимо обратить внимание на основные правила и нюансы процесса. К каждому устройству прилагается подробная инструкция, которая поможет осуществить данный процесс правильно

Основные действия регулировки:

• Первый винт необходимо повернуть на пол оборота против часовой стрелки, для регулировки вылета;
• Второй винт в четверть оборота по часовой стрелке ускоряет открывание;
• Третий винт, который расположен с боку корпуса, регулирует силу перемещения.

Очень важно помнить, чтобы ослабить или усилить темп, винты нельзя выкручивать больше, чем на 2 оборота. Такое действие повлечет за собой вытекании масла

Починить доводчик в домашних условия невозможно. По этой причини регулировку следует выполнять аккуратно, следуя всем указаниям с инструкции производителя.

Довольно часто доводчик нуждается в дополнительной регулировке. Если доводчик работает туго, а при открывании двери, необходимо прикладывать усилия – значит необходимо ослабить винты, и дверь будет работать мягко. Иногда появляется необходимость, чтобы дверь находилась постоянно открытой, в этом поможет ослабление винта полностью.

Винты могут располагаться сбоку или с лицевой стороны, все зависит от механизма. Узнать расположение винтов можно, заглянув в инструкции, где производитель указывает расположение всех деталей и частей доводчика. На сегодняшний день огромным спросом пользуются несколько моделей доводчиков, которые просты в эксплуатации, установке и регулировке.

Специалисты создали список самых востребованных моделей:

1. Dorma
   – доводчики подходят для установки на металлические двери наружного и внутреннего пользования.
2. Булат
   обладают морозоустойчивостью, изготовлены из прочного металлического сплава.
3. Дипломат
   изготавливается из высокопрочной стали, что позволяет выдерживать резкие температурные перепады.
4. Apecs
   имеют дополнительную функцию постоянной фиксации.

Все перечисленные модели имеют массу преимуществ, благодаря которым они становятся популярными с каждым днем все больше. Большинство производителей, при изготовлении доводчиков, используют только качественные материалы, которые повышают срок службы изделия даже при самых тяжелых нагрузках.

Дополнительные функции

В дешевых изделиях искать дополнительные функции — напрасный труд. Более дорогие модели могут предоставить ряд дополнительных удобств.

Фиксация открытого положения (hold-open)

Периодически возникает необходимость оставить двери нараспашку. Например, для того чтобы внести или вынести габаритную вещь. Длительное удержание обычных доводчиков портит механизм. Чтобы не калечить устройство, есть специальные модели с функцией фиксации открытого положения. В них устанавливается механическая или электромагнитная защелка. Работа механической защелки проста: при открывании двери на угол, превышающий 90o, срабатывает защелка. Снимается она просто: нужно потянуть полотно в сторону закрывания. В моделях с электромагнитными защелками двери удерживаются, пока в сети есть ток. Как только цепь разрывается, двери разблокируются (есть специальная кнопка разблокировки).

Задержка открывания (демпфер)

Это функция, которая не дает двери открываться очень быстро. Таким образом исключается возможность травмирования человека, находящегося по другую сторону двери.

Задержка закрывания

Необходима в тех помещениях, через двери которых выносят какие-то грузы. Однако поток людей при этом не должен быть большим.

Как отремонтировать доводчик своими руками?

Следует отметить, что нередко замена устройства обходится дешевле чем его ремонт. Ведь многие производители делают неразборный корпус. Поэтому замена недорогой детали, например, манжеты не представляется возможной. И пользователь вынужден приобретать новый доводчик.

Но ряд неисправностей можно устранить своими руками. Наиболее часто происходит поломка рычажного узла. Основные причины такой неисправности — излом рычага, разрушение в месте его закрепления. Также рычажный узел становится неисправным, когда ломается штанга в результате повреждения корпуса. Такие дефекты устраняются с помощью сварки.

Однако сначала нужно выяснить, насколько целесообразно выполнять ремонт доводчика двери. Возможно, новая штанга обойдётся дешевле сварных работ. Покупая новую запчасть, следует учитывать, что она должна быть той же фирмы, что и механизм доводчика.

Если же корпус устройства разбирается, то ремонт можно выполнить следующими инструментами:

• Набором шестигранников;
• Плоскогубцами;
• Отвёртками;
• Простыми гаечными ключами.

Резкое закрытие двери бывает вызвано износом манжет или сальников. При такой поломке из устройства вытекает масло. Когда механизм доводчика разборный, тогда возможна замена этих элементов. В противном случае потребуется покупка нового корпуса либо всего механизма.

Бывает так, что доводчик открываться чересчур медленно. Причиной этой неисправности может быть высокая густота масла. Как правило, это происходит после 4-6 лет использования устройства. В таком случае, возможно, стоит попробовать заменить масло. Но, как правило, это не предусмотрено конструкцией.

Есть ещё один способ замены масла. Но для его реализации этого с ремонта требуются слесарные навыки. Заключается он в следующем:

• Сделать отверстие в корпусе;
• Нарезать резьбу;
• Слить старое густое масло;
• Залить новое масло через штуцер.

Что именно можно отрегулировать

Специальные «настройки» доводчика подразумевают регулировку трёх его функций:

Скорость закрывания двери. Она важна, так как за идущим в подъезд жильцом могут успеть войти посторонние люди

Важно, чтобы дверь закрывалась с интервалом 5–7 секунд на одного идущего. К тому же при медленном закрывании створки в подъезд идёт холод или летят насекомые, бегут бездомные животные

• Промежуточный ход полотна. Здесь подразумевается скорость притяжения створки к магниту. То есть интервал движения полотна после полного открытия. Отрегулировав этот параметр, можно обеспечить постоянное открытие створки.
• Дохлоп. То есть прямой контакт двери с луткой или магнитом. Нежелательно, чтобы дверь с доводчиком со всего размаху билась о раму. Это некомфортно для пользователя и вредно для обналичника/магнита.

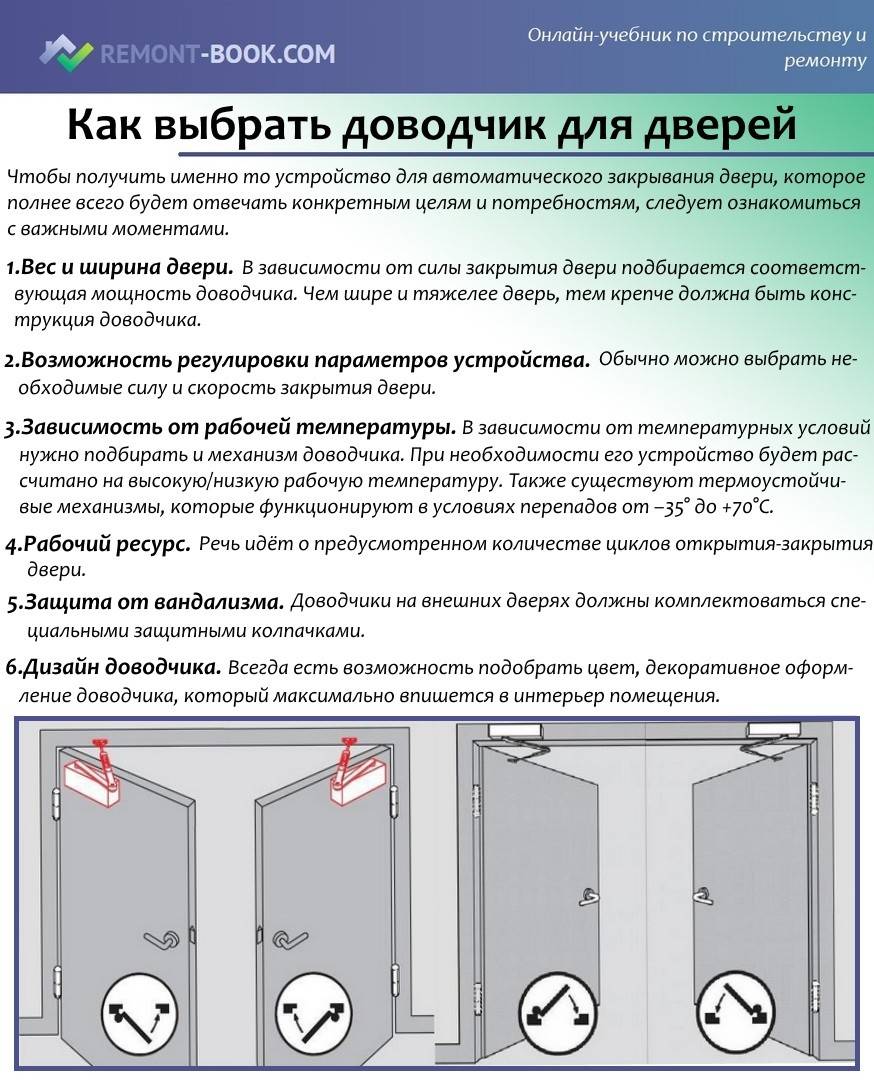

Правильный выбор дверного доводчика

Прежде чем выбрать дверной механизм, требуется ознакомиться с его функциями. Принцип работы дверного доводчика заключается в тихом, плавном закрытии двери. Это отражается на таких факторах:

1. Экономия тепла в помещении.
2. Отсутствует шум при движении двери.
3. Шумоизоляция. При плотно прилегающей двери к коробке нет посторонних звуков с улицы или другой комнаты.

Принцип работы дверного доводчика

Для правильной и продолжительной работы дверного механизма требуется сделать верный выбор доводчика.
Для правильного функционирования дверного доводчика, а также его длительной эксплуатации по назначению, существует несколько правил, руководствуясь которыми можно избежать ошибок при производстве механизма или его покупке.

1. Значение имеет ширина двери. При широких дверных полотнах требуется устанавливать 2 механизма.
2. Вес двери. При монтированных тяжелых дверных полотнах требуется использовать нижние доводчики, поскольку верхние устройства не будут работать в полную мощь и есть вариант быстрого выхода из строя. Данный вид доводчика является самым надежным, если дверь мощная и имеет большой вес (300 кг).
3. Внешний вид двери. Доводчики имеют различные цветовые оттенки, а также формы. Это позволяет выбрать доводчик под внешний вид дверного проема и полотна.

Схема работы дверного доводчика

В зависимости от внешнего вида, функционирования, а также типа – доводчики имеют различную ценовую политику.

Когда нужна регулировка

Специалисты рекомендуют регулировку механизма выполнять сразу же после установки доводчика, а не только во время эксплуатации дверей. Осмотр и исправление мелких неполадок проводят не реже 2 раз в год, при частых колебаниях температурного режима внутри помещения и на улице — чаще. Это связано с тем, что смазочная жидкость зависит от температурных параметров окружающей среды и влияет на детали доводчика.

Проведение сезонной корректировки является регулярным мероприятием в рамках технического обслуживания.

При больших колебаниях температуры механизм входной двери быстро изнашивается и приходит в неисправное состояние. Поэтому лучше при возникновении первых признаков поломок доводчика произвести его подтягивание до нужного положения, проверить герметичность для выявления течи масла и устранить неисправности.

При сложных поломках регулировка доводчика двери своими силами неэффективна. Специалисты рекомендуют выполнять ремонтные работы или заменить его.

Если возникают проблемы с выставленными настройками устройства, проводят корректировку параметров. Эту процедуру выполняют, если механизм получился туго открывающийся, а также при быстро и резко закрывающейся или долго притягивающейся двери.

Что можно отрегулировать доводчиком

Подходит ли наша инструкция к вашему доводчику

Прежде всего, нужно понимать, что современные доводчики различны по своей конструкции и функционалу в зависимости от производителя и модели. Поэтому не существует единой инструкции, одинаково подходящей каждому типу. В нашем мануале мы расскажем, как отрегулировать изделие, оснащенное максимальным числом функций. В вашем же случае настроек может оказаться, к примеру, вполовину меньше. Тогда просто придется воспользоваться теми пунктами мануала, которые подходят конкретно для вашего экземпляра. Естественно, потребуется иметь заводскую инструкцию к доводчику, чтобы определить, какой винт и за что отвечает.

Функционал доводчиков

Какими же функциями может быть оснащен дверной доводчик, чтобы можно было настроить его для максимально удобного пользования? Полный перечень функций следующий:

• Общая скорость закрывания двери. К примеру, медленная скорость закрывания не даст двери ударить ребенка, тогда как быстрая не позволит зайти в жилище холоду в зимний период. Здесь регулируется, собственно, время, за которое полностью открытая дверь пройдет свой рабочий ход до закрытия или до сектора перед «дохлопом» (конечное усилие, необходимое при закрытии двери для преодоления сопротивления замка) при наличии данной функции.
• Конечная скорость закрывания. Данная настройка будет весьма полезна для тех, кто не любит громкого хлопанья дверью при закрытии. Тут обеспечивается своеобразный тормоз в секторе в 10-15 градусов перед «дохлопом». Доводчик резко замедляет дверь и не позволяет ей с размаху удариться о коробку.

Схема регулировки общего и конечного закрывания двери

• Тормоз открывания. Посредством тормоза резко толкаемая при открытии дверь будет тормозить на определенном (задаваемом вами) расстоянии. Это, к примеру, не даст двери постоянно биться о примыкающую к дверной коробке стену.
• Задержка закрывания. По аналогии с конечной скоростью закрывания дверь в данном случае после открытия практически «замирает», двигаясь очень медленно в направлении закрытия (в секторе 10-15градусов). Эта функция очень удобна там, где постоянно проносят габаритные вещи, и нет возможности придерживать двери, либо же когда сквозь них проходит сразу по несколько человек.
• Усилие закрывания или так называемый «дохлоп». Как было описано выше, данная регулировка призвана помочь в преодолении сопротивления воздуха и дверного замка при закрытии дверей. При этом должен быть исключен момент, при котором дверь останется слегка приоткрытой.

Регулировка «дохлопа» предотвратит случаи неплотного закрывания дверей

Чего делать нельзя

Для того чтобы правильно отрегулировать доводчик двери необходимо также знать о возможных ограничениях, чтобы простая корректировка функций не стала для устройства фатальной.

1. Поворот винта от нулевой точки не должен быть больше двух поворотов, в противном случае может произойти утечка масла, что негативно отразиться на работе устройства;
2. Не допускаются перекосы в конструкции доводчика, иначе он может быстро выйти из строя;
3. При закрывании двери нельзя оказывать сильное давление на нее;
4. Не рекомендуется подпирать дверь в полуоткрытом положении, для этого есть специальная функция;
5. Нельзя вешать на дверь тяжелые предметы, так как это может перекосить выставленную диагональ.

Благодаря этим рекомендациям теперь вы знаете, как отрегулировать дверной доводчик, своевременная корректировка поможет продлить срок его бесперебойной работы и сохранить функциональность устройства.

Инструкция: как отрегулировать доводчик двери после установки

После установки доводчика, его настройка необходима для оптимального темпа закрывания входной или уличной двери. Регулировать скорость открывания двери необходимо при помощи винтов, которые расположены на корпусе с лицевой стороны под специальной защитной крышкой.

Медленное закрывание позволит избежать повреждения стен. Существует несколько дополнительных функций, которые помогают настроить оптимальное закрывание и открывание двери.

Фиксаторы с электромагнитным или электромеханическим действием:

• Устанавливаются на подъездные двери;
• Там, где расположен домофон;
• На дверь, которая ограничивает доступ посторонних в подъезд.

Такой механизм закрывает дверь до конца и открывается только при помощи специального ключа. Доводчики с функцией задержи необходимы в общественных местах для облегчения доступа в помещение людям с ограниченными возможностями. Чаще всего задержка устанавливается на 30-40 сек. Регулировка довода применяется при закрывании двери на последнем этапе. Эта функция облегчает защелкивание замка и помогает избежать быстрого выхода тепла из помещения.

Когда и как регулировать доводчик

Механизм любого типа доводчика требует ухода минимум два раза в год. Дверями пользуются регулярно, поэтому процесс износа и расстройства работы является неотвратимым. Но регулировка доводчика не представляет сложности, не отнимает много времени и не требует специальных навыков.

Многие доводчики заполнены маслом, и при сезонном изменении температур их работа значительно ухудшается, поскольку холод способствует загустению масла. А вот высокие температуры наоборот делают жидкость более эластичной. Поэтому зимой и летом винты доводчиков нужно подтягивать.

Остальные настройки доводчика зависят от личных предпочтений и требований, и как правило осуществляются на стадии установки дверного блока.

Порядок установки доводчика на дверь
