Ролики откатных ворот: советы эксперта, как выбрать и установить своими руками + устройство опор, особенности монтажа направляющих (100 фото)

Преимущества и недостатки ворот

Откатные конструкции обладают некоторыми преимуществами перед распашными. Есть также и отрицательные стороны.

Основным недостатком изготовления откатных ворот является их высокая стоимость. Непосредственно перед работой необходимо провести подготовку многих частей. Большинство из них нельзя изготовить самостоятельно. Например, электромотор, который характеризуется сложной конструкцией, обязательно должен соответствовать некоторым техническим показателям. Однако некоторые части можно изготовить своими руками. Эта процедура позволит значительно сэкономить бюджет при строительстве.

Еще одним недостатком конструкции является требуемый для открывания створок размер участка. Многие переделывают предыдущие ограждения специально для установки таких ворот. Этот процесс влечет за собой дополнительные затраты.

Не стоит забывать о преимуществах роликовых ворот. Например, одним из плюсов можно считать способность пропуска автотранспорта любой высоты. Если конструкция изготовлена должным образом, она без нареканий прослужит на протяжении 50 тысяч циклов открывания и закрывания. Обшивать ворота можно материалом на свое усмотрение. Зачастую предпочтение отдается поликарбонату, профнастилу или дереву.

Для чего нужны?

Если упростить представление о механизме откатных ворот, можно сравнить его с поездом. В роли направляющих выступают рельсы, а ролики играют роль колесных пар. В случае с воротами рельс задает направление движения. Процесс движения полотна осуществляется роликами.

Конструкции могут различаться прочностными характеристиками. Максимальная нагрузка приходится на опорные ролики, которые передвигаются по направляющему рельсу. Металл этой части ворот должен быть особо прочным. Стальные колесики производятся на высокоточном оборудовании.

Верхние ролики играют роль фиксаторов, лучшим материалом для них является резина. Пластиковые ролики для этой цели подходят меньше, но их использование также допускается.

Верхние уловители принимают на себя нагрузку накатного концевика. Благодаря этой детали створка раздвижных ворот попадает в назначенную точку даже при неблагоприятных погодных условиях.

Концевые ролики слегка снимают нагрузку с опорной части. Концевик работает совместно с улавливателем. Для защиты этой части конструкции от дождя и снега устанавливаются заглушки. Это исключает провисание полотна за счет фиксирования его состояния.

В качестве добавочной опоры применяются накатные ролики. Они также снабжаются заглушкой. Эта деталь вращается по всей длине полотна. Она обеспечивает равномерное распределение нагрузки и предотвращает деформацию оси.

Стоит отметить, что роликовые системы различаются в зависимости от типа откатных ворот. Разные комплекты фурнитуры включают различные ролики. В продаже имеются готовые наборы для легких, средних и тяжелых ворот.

Наибольшее распространение получили легкие конструкции, рассчитанные на вес до 500 кг. Такими вариациями вы можете закрыть пролет длиной до 4,5 метров. При большей массе и длине полотна стоит покупать другие наборы, включающие дополнительные элементы.

Каждый комплект играет существенную роль в эксплуатационных свойствах конструкции. Даже самая мельчайшая деталь обеспечивает надежность фиксации и мягкость открывания/закрывания.

Установка роликовой системы

После подготовки материалов и сбора инструментов, можно начинать монтаж конструкции. Для бесперебойного функционирования системы начните с подготовки входного проема. С помощью рулетки и строительного уровня проводятся замеры, на основании которых составляется схема будущих ворот.

Работу системы обеспечивает крепкий фундамент. Для его устройства в намеченных местах роются две ямы минимум полуметра в диаметре и полутора метров глубиной.

После выполнения подготовительных работ, порядок монтажа следующий:

Установка в ямы опорных труб с проверкой их вертикальности уровнем. До половины в углубления засыпается щебень. Опоры соединяются трубой и завариваются на стыках.
Подготовка цементного раствора из 1 части цемента, 3 частей песка, ¼ части воды.
Заливка строительной смеси в ямы до уровня закладной опоры. Ждать полного высыхания нужно около недели.
За время высыхания раствора и фиксирования опор, готовится воротное полотно. Стальные профили и уголки укладываются прямоугольником в соответствии со схемой. Прямые углы корректируются уровнем, после чего элементы свариваются между собой. В центр прямоугольника устанавливаются перекрестные металлические профили для усиления прочности.
Для противовеса из профилей варится опорный треугольник. Его приваривают к боковому ребру каркаса.
К готовой раме приваривается полотно из металла. При использовании профнастила, крепежами служат заклепки или саморезы по металлу.
К нижней части створки приваривается балка для крепления роликового механизма.
К опорной балке фундамента привариваются регулировочные планки, куда монтажными болтами устанавливаются роликовые держатели. Эта основа системы, ответственная за движение ворот.
Закрепляются дополнительные регулирующие детали. На столбах опоры монтируются верхний и нижний уловители.На кронштейн ставится регулирующий ролик, ограничивающий движение. К бетонным, кирпичным стенам элементы крепятся дюбелями. Предварительно электродрелью подготавливаются отверстия. К металлической опоре детали привариваются или крепятся саморезами по металлу. Для надежности под крепления можно подложить пластинки из стали.
Устанавливается полотно своими руками таким образом, чтобы опорные ролики для откатных ворот вошли в направляющую нижнюю балку. Верх и низ створки должны точно войти во все пазы и ограничители. Точность вхождения проверяется строительным уровнем. Для исправления неточностей используется гаечный ключ.
Проверить быстроту, плавность перемещения полотна.
Монтируется электрический привод. Зубчатые рейки автоматики устанавливаются к нижней основе балки, укрепляются саморезами. Шестеренки привода монтируются на бетонную основу и должны точно входить в пазы.

Механизм для автоматической работы воротной системы удобен и практичен. Кроме того, он оборудован защитной системой. Это избавит Вас от установки дополнительных замков. При правильной эксплуатации установленные ворота прослужат долгие годы. Иногда в процессе использования возникает необходимость смазать солидолом механизм. Это нужно будет сделать, если система во время работы станет скрипеть.

Особенности откатных ворот

Преимущество раздвижного механизма состоит в том, что при открывании он не занимает большое пространство, в отличие от раздвижных конструкций. Это оптимальный выбор при небольшой площади двора или узкой улицы. Однако участок ограждения, примыкающий к воротам, должен иметь ширину минимум как ворота. Это пространство необходимо для открывания. Для гаражного проема откатная конструкция не всегда удобна – не хватает места для отодвигания створки. В этом случае чаще выбирают распашные ворота или рольставни. А для двора – это идеальный вариант, экономный и компактный.

Воротное полотно достаточно массивно. Его трудно будет откатить вручную при отключении электричества или решении сэкономить на электроприводе. Установка автоматической системы открывания упростит процесс, но сделает конструкцию дороже. Распашные ворота, сваренные из профиля 40 на 40 и обшитые профлистом, обойдутся в 15-25 тыс. рублей. Установка раздвижных ворот с электрическим приводом стоит от 100 тыс. рублей. Изготовление конструкции своими руками потребует затрат минимум в 45-50 тыс. на фурнитуру и материалы. Из плюсов откатного полотна можно выделить свободный выбор материала для обшивки. Зашить основу можно поликарбонатом, деревом, профилированным настилом. Самый надежный и экономный – профлист. Ворота можно украсить художественной ковкой. Это будет дорого и престижно выглядеть.

При расчете затрат учтите размер ворот. Оптимально, если их высота составит от 2 метров и ширина – 4-6 метров. Высоты полотна будет достаточно для ограничения видимости с улицы. Ширина 4 метра позволит заехать во двор не только легковому автомобилю, но и грузовику со строительными материалами при необходимости. Если заезд с улицы возможен по диагонали, ширина полотна должна быть увеличена до 6 метров.

Конструкция состоит из таких деталей:

Основная рама из профилированной трубы. Ширина основы должна быть в 1,5 раза больше проема.
Полотно, материал которого выбирается исходя из материальных возможностей.
Направляющая балка для установки роликов. Должна быть достаточно крепкой и массивной, ведь она принимает на себя вес механизма.
Роликовая опора – для обеспечения движение полотна по направляющей.
Уловителя для фиксирования.
Подставка под ролики стабилизирует движение в случае сдвига фундамента.
Автоматика.

Несмотря на все сложности, устройство раздвижных ворот не так сложно. Их вполне можно изготовить и установить без помощи специалистов. Хотя можно купить уже готовую конструкцию со всеми комплектующими и только собрать их самостоятельно. Качественно собранная система ворот прослужит более 50 тысяч циклов.

Преимущества и недостатки откатных ворот

Откатные ворота, в сравнении с распашными, обладают некоторыми плюсами. Они же имеют и недостатки, о которых следует знать. Основным минусом создания откатных ворот является высокая стоимость их устройства. Перед работой понадобится подготовить множество элементов. Большинство из них не получится соорудить самостоятельно. К примеру, электромотор имеет сложную конструкцию и должен обладать высокими техническими показателями.

Внимание! Однако некоторые элементы все же получится сделать в домашних условиях. Это позволит существенно сэкономить на строительстве откатных ворот

Еще одним минусом таких ворот является площадь участка возле забора, которая нужна для открывания створки. Некоторые ограждения переделывают специально для оборудования таких ворот. Это выливается в дополнительные траты. На этом список недостатков откатных конструкций можно закончить.

Перед началом строительства важно определиться и с преимуществами откатных ворот. К примеру, они могут пропустить автомобиль любой высоты

Если система сделана правильно, она исправно прослужит 50 тыс. циклов. Зашивать конструкцию можно любым материалом на свой выбор. Обычно для этой цели выбирают профнастил, дерево или поликарбонатные панели.

Еще одна весомая причина – откатные конструкции очень удобны в эксплуатации. Это объясняется наличием автоматики, которая быстр открывает и закрывает створку. Если хочется сэкономить, можно и не устанавливать электромотор. Открывание и закрывание в этом случае осуществляется вручную.

Монтаж

Теперь — несколько рекомендаций по изготовлению и монтажу ворот.

Из чего сделать каркас створки?

Лучше всего использовать профтрубу: она обеспечит большую жесткость по сравнению с уголком при таком же или меньшем весе. Минимальные размеры — 60х60 для рамы и 40х20 для укосин, обеспечивающих жесткость конструкции.

Чертеж каркаса из профильной трубы.

Чем обшить ворота?

Большой вес створки сильно удорожает фурнитуру и автоматику. Соответственно, предпочтительны легкие материалы. Я бы рекомендовал использовать стеновой профлист толщиной 0,55 мм с высотой волны не более 20 мм.

Пара нюансов:

Для крепления обшивки лучше использовать заклепки, а не саморезы. Они не расшатываются порывами ветра и не дают ржавых потеков, характерных для саморезов с нарушенным цинковым покрытием;
Крепить нужно каждую волну листа. Иначе порывы ветра будут сопровождаться дребезжанием металла.

Крепление профлиста на каркас.

Каким должно быть расстояние между роликами, на которые опираются ворота? Исчерпывающая инструкция содержится в этой таблице:

Расстояние между тележками в зависимости от размера и веса створки.

Какими должны быть размеры фундамента?

Как правило, его длина берется равной половине ширины створки. Для 4-метровых ворот потребуется фундамент длиной 2 метра. Глубина фундамента на 200 мм превышает глубину промерзания грунта.

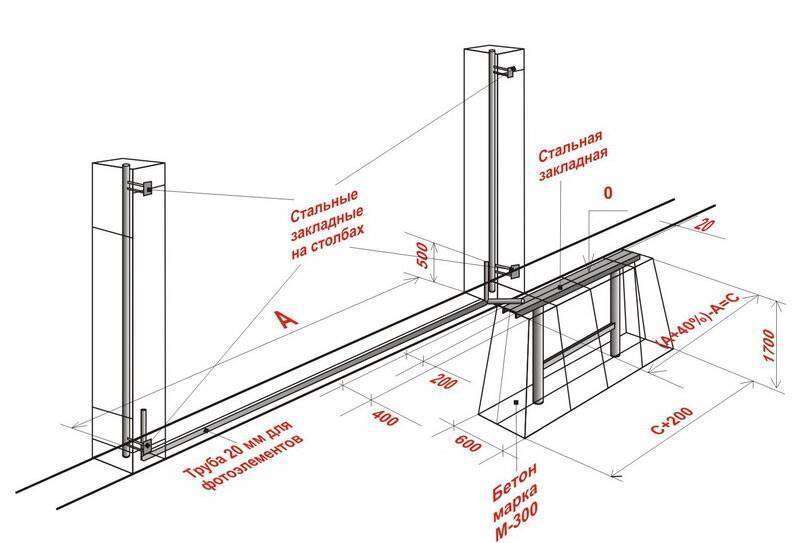

Из чего и как сделать фундамент?

Каркас варится из швеллера шириной 120 — 200 мм и рифленой арматуры диаметром 12 — 14 мм. Вертикальные прутки снабжаются поперечными связями. Заливка выполняется бетоном прочностью М250.

Каркас с армированием фундамента. Сбоку наварена площадка для установки электропривода.

Как правильно установить ролики откатных для ворот своими руками, обеспечив возможность их регулировки по высоте?

Используйте крепление тележек на монтажные регулировочные пластины. Пластина обваривается на швеллере, а основание тележки фиксируется на шпильках гайками. Такой способ крепления обеспечит простую регулировку при ошибках в монтаже и при просадках грунта.

Регулировочная пластина под тележку.

Сборка откатных механических ворот

При монтаже механических раздвижных ворот, действия производятся в определённом порядке:

К каркасу створа жестко крепится или приваривается направляющая балка, прикрепляется концевой ролик и заглушка профиля. На плоскость створа крепится обшивка и выбранного материала.
На упорном столбе монтируют уловители — верхний и нижний. На столбе отката наверху устанавливается направляющее устройство.
Готовое полотно закатывают на закрепленные на швеллере роликовые опоры. Установку воротной панели производят коллективно, в одиночку с этим не справиться.

После некоторой регулировки, ворота готовы к эксплуатации на долгие годы.

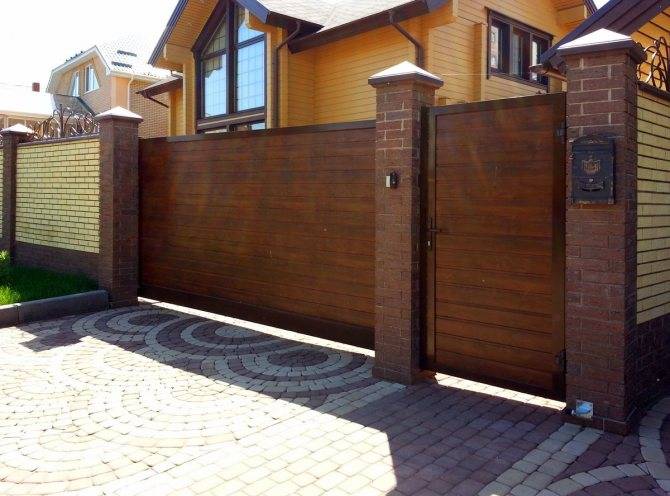

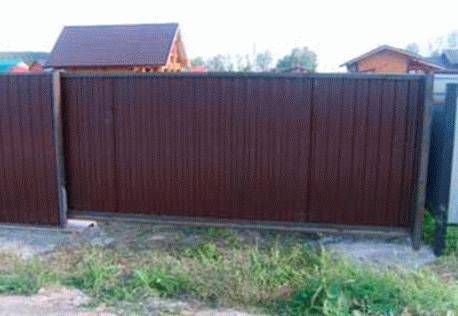

Готовые откатные ворота

Стадия подготовки

Перед установкой необходимо все тщательно подготовить. Этот этап предполагает следующие моменты:

выбор автоматики и комплектующих деталей;
определение схемы и размеров будущей воротной конструкции;
подбор материала для облицовки;
сбор информации о месте, где будет производиться монтаж.

Думая о подборе комплектующих, нужно обязательно приобрести датчики, оповещающие о начале открытия/закрытия конструкции. При выборе автоматики нужно руководствоваться размерами, весом и периодичностью использования ворот. Также нужно учитывать габариты автомобилей, которые будут въезжать на территорию. Отделочные материалы тоже очень важны. Их нужно подбирать, опираясь на особенности дизайна и материал, из которого изготовлены ворота.

Выбор и расчет материалов с фурнитурой

Подготовительный этап

Сборка и установка откатных ворот осуществляется в строгой последовательности. Работы начинаем с выкапывания траншеи под фундамент. Ее ширина должна составлять 40–50 см, глубина — от 1,7 до 3 м, в зависимости от степени промерзания грунта в определенной местности. При этом длина будущего бетонного основания равняется половине ширины проезда.

Далее создаем арматурный каркас. Для этого берем швеллер №18 и арматуру диаметром 12 мм (d12), свариваем детали между собой в соответствии с рисунком 2. Швеллер необходим для того, чтобы добавить конструкции прочности и обеспечить долговечность: низколегированная сталь, из которой сегодня производят швеллера, выдерживает воздействия низких и высоких температур и практически не ржавеет. Длина швеллерной заготовки равняется половине ширины проема. Вертикальные арматурные стержни должны уходить в грунт ниже уровня его промерзания.

Арматурный каркас откатных ворот

Дно предварительно выкопанной траншеи засыпаем песком, тщательно утрамбовываем. Затем опускаем в нее арматурный каркас (рис. 3). С помощью строительного уровня проверяем горизонтальность размещения каркаса; ось швеллера должна располагаться строго параллельно линии забора.

Установка швеллера для ворот

Если желаете установить автоматическое управление откатными воротами, необходимо заложить провода, спрятав их в гофрированные трубки. В зависимости от предполагаемого размещения электропривода, пучок проводов может выходить в любом месте фундамента; наиболее правильно это делать посередине.

После установки швеллерной заготовки заливаем фундамент. Для приготовления бетонного раствора понадобится около 5 мешков цемента, 0,3 куба щебня и 0,5 куба песка. В течение последующих 5–7 дней фундамент будет подсыхать, одновременно набирая прочность.

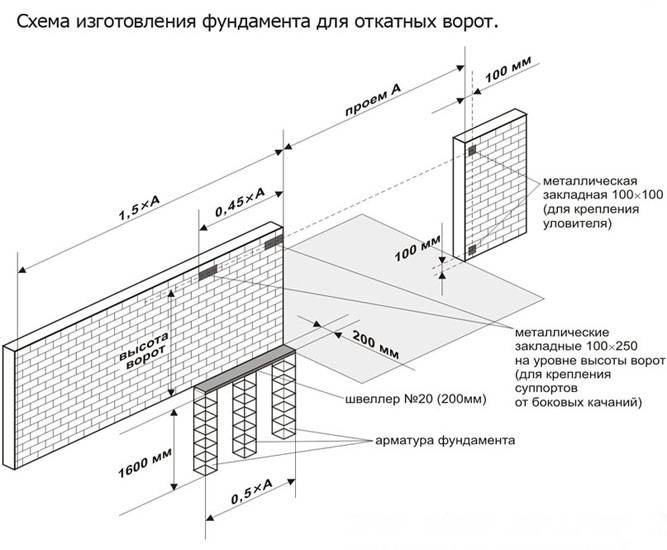

Обобщенная схема подготовительного этапа предоставлена ниже (рис. 4).

Схема подготовки для установки ворот

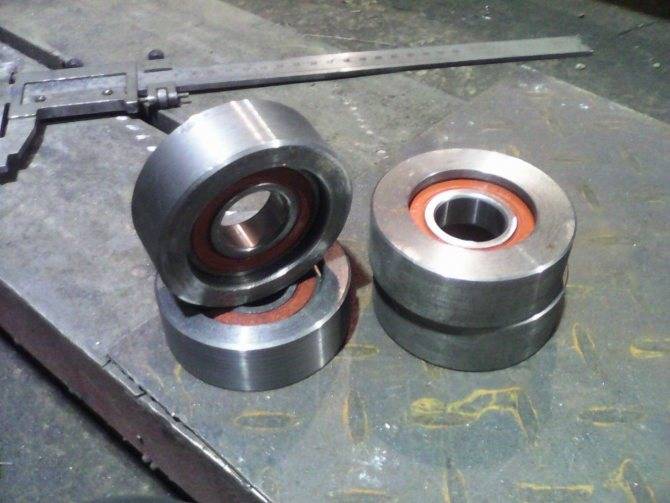

Виды роликов для откатных ворот

Стандартная роликовая система состоит из большой металлической пластины — каретки с роликами соответствующего размера. Колеса привариваются к каретке для ворот. Количество, диаметр роликов рассчитываются исходя из веса и размера ворот. Если конструкция планируется тяжелее, то на опору придется установить больше роликов.

Каждый тип сдвижного механизма имеет разные типы роликов.

Для консольных ворот 4 пары роликов крепятся к металлической каретке или укрепленному в фундаменте широкому швеллеру. Колесные опоры устанавливаются сбоку.
В подвесном варианте 3-4 пары подшипниковых колес крепятся к верхней направляющей с краю и в центре. К полотну приваривается рельса. Весь механизм монтируется в основу с блоками роликовых кареток.
Для конструкции с нижней направляющей нужны два блока роликовых кареток. Радиус ролика с внешней стороны должен быть меньше, чем изнутри. Так полотно будет с их помощью не только двигаться, но и удерживаться.

Концевой ролик

Основная его задача – снимать нагрузку с основных роликов. Работает он вместе с нижним улавливателем и должен входить в него без проблем. Концевик выглядит как пластиковое кольцо, вращающееся в П-образном профиле. Вместо полимерного колеса может быть использовано стальное с подшипником. Ролик заезжает в нижний уловитель и распределяет весовую нагрузку полотна на две точки. Закрытые ворота опираются с одной стороны на роликовые каретки, с другой – на концевой ролик.

Роликовый кронштейн

Эта часть роликового механизма изготавливается обычно из оцинкованной стали. Устанавливается на нижнюю панель раздвижных ворот. Предназначение – защита полотна от падения в случае обрыва.

Верхний и нижний уловитель

Это фиксаторы, которые удерживают ворота в закрытом положении. Нижний улавливатель вместе с концевым роликом создает дополнительную фиксацию полотна. Уловители имеют толщину от 2 до 5 мм. Половина веса полотна ложится на нижние уловители.

Ограничитель бокового качания

Вертикальная поддержка в виде поддерживающих роликов используется для поддержания полотна без раскачивания от порывов ветра. Состоит ограничитель из полимерного колеса с креплениями.

Роликовые каретки

По кареткам перемещается несущий профиль, к которому приварено воротное полотно. Каретки принимают на себя ударные и динамические нагрузки, передавая их на опоры. Некачественные ролики быстро разрушаются. Дешевые подшипники вызывают скрип при каждом открывании ворот. Для длительного использования лучше применять усиленные подшипники. Каретки могут быть с полимерными или металлическими роликами. Крепить их лучше на сварку, а не на шпильки и болты.

Порядок монтажа

Долговечность и безотказность ограждающей конструкции во многом зависит от того, насколько грамотно выполнен ее монтаж

Особое внимание в этом случае должно уделяться столбам, которые воспринимают создаваемую забором и воротами нагрузку

Опора для забора

Именно поэтому монтаж любого забора всегда начинаются с установки столбов. Для их изготовления чаще всего используются трубы, а не какой-то другой прокат. На многих фото можно найти варианты оформления столбов, изготовленных из труб с различной формой поперечного сечения. Вместо нового проката в этом случае лучше приобрести трубы, которые уже были в употреблении. По своим прочностным характеристикам они не уступают новым, а вот стоимость таких столбов намного ниже. Посмотрев фото, никто не сможет наверняка сказать, из каких именно труб были изготовлены конкретные столбы.

Пример отделки столбов

Диаметр труб следует согласовать с нагрузкой, которую будут испытывать столбы. Для этого должна быть тщательно проработана схема расположения столбов. Каким в конечном итоге окажется диаметр труб, будет зависеть от прикладываемой к столбам нагрузки и ширине пролета. Чем шире пролет, тем большую нагрузку воспринимают столбы ограждения и тем больше должен быть диаметр закупаемых труб.

Размер опор зависит от нагрузки

Затем готовится фундамент, протяженность которого зависит от характеристик монтируемой системы. Для изготовления фундамента, так же как и в случае столбов, следует выбирать материал, обладающий достаточными прочностными характеристиками. В процессе эксплуатации фундамент будет подвергаться не только эксплуатационной нагрузке, но и воздействию атмосферных осадков. Об этом следует помнить, выбирая состав бетона для заливки фундамента.

На следующем этапе армированные закладные размещают в подготовленном фундаменте. Изготавливает каркас ворот и выполняется его обшивка. Как только полная отделка створок будет завершена, устанавливают роликовую систему.

Каркас ворот

Варианты крепления каретки

Каретка может крепиться посредством сварки и с использованием шпилек. Последний вариант предполагает подготовку специальных отверстий в швеллере и нарезание резьбы. В процессе установки должна быть обеспечена высокая точность. Отклонение от заданного положения практически не должно быть. Посадочные отверстия также просверливаются в каретках.

Отдав предпочтение креплению с помощью шпилек, можно обеспечить ремонтопригодность монтируемой конструкции, так как тележку в этом случае можно будет легко снять, а затем установить на прежнее место. Однако необходимость регулировки монтируемой системы значительно увеличивает продолжительность монтажа откатных ворот.

Пример крепления каретки

При использовании сварного соединения монтируемую конструкцию можно сделать ремонтопригодной, если каретки приварить в легкодоступных местах. В таком случае при возникновении потребности в ремонте достаточно будет срезать сварной шов, за затем приварить каретку обратной в соответствии с заданной схемой.

Шпилечному соединению можно отдать предпочтение в случае приобретения готового изделия. В этом случае шпильки изначально изготавливаются под конкретную систему, а потому ее монтаж не вызовет особых нареканий. Правда, общая стоимость работ в этом случае несколько повысится.

Основные этапы

Монтаж выполняются в следующей последовательности:

Направляющая балка приваривается к каркасу ворот;
Под роликовые опоры устанавливаются регулировочные подставки;
Заграждающая конструкция в собранном виде накатывается на каретку;
Устанавливается концевой ролик и закрепляется скоба, используемая для предотвращения боковых раскачиваний;
Проверяется, сколько плавно движется каркас ворот;
Приваривается верхний и нижний улавливающий портал, столб-ловитель к закладным;
Контролируется, насколько правильно выполнена установка. Размещение всех комплектующих системы проверяется с помощью схемы.

Монтаж откатных ворот

Таким образом, для каждого типа откатных ворот необходимо приобретать комплект опор с подходящим конструктивным исполнением. Только такие изделия способны выдержать создаваемую воротами нагрузку. В процессе выбора комплекта следует руководствоваться определенными критериями, которые обязательно помогут сделать правильный выбор. При этом стоимость комплекта не стоит рассматривать как основной фактор. Если выбор конструкции и монтаж выполнены правильно, роликовая каретка сможет проработать достаточно долго, не создавая проблем во время эксплуатации, не требуя ремонта или замены.

Ворота с роликовым механизмом

При сооружении таких ворот потребуется подготовить определенные инструменты и материалы

Важно в точности следовать инструкции. Технология постройки откатных ворот с роликовым механизмом не отличается сложностью

Подготовка материалов

Когда вопрос об изготовлении роликов для откатных ворот решен, можно приступать к подготовке материалов для сооружения створки и рамы. Чтобы создать целостную конструкцию, потребуется найти:

профилированный металлический настил;
опорные трубы;
профили из стали;
ролики подшипникового типа;
гаечный ключ;
стальные уголки;
материалы для изготовления бетона;
направляющая балка;
электродрель;
лопата;
электропривод;
сверла подходящего размера;
аппарат для сварки.

Когда все эти материалы будут подготовлены, можно начинать изготовление откатных ворот.

Инструкция

Перед установкой ворот откатного типа нужно вырыть два котлована. Каждый должен иметь глубину по полтора метра. Лучше, если они будут диаметром полметра. В эти углубления впоследствии будет залит фундамент для откатных ворот.

Внимание! Разметку для основания необходимо сделать заранее. Она должна учитывать предполагаемые нагрузки, передаваемые роликами от створки

Затем следует выполнить такие действия:

Установить опорные металлические трубы. Для проверки вертикали используют строительный уровень. Затем в ямы засыпается щебень. Опорные трубы необходимо соединить. Лучше, если для этой задачи будет использоваться металлическая опора. Места стыков завариваются.
Замешивание цементного раствора. Добавлять в смесь песок и цемент необходимо в соотношении три к одному (соответственно). Объем воды составляет 25% от общей массы.
Полученная смесь заливается в ямки. Полностью фундамент застынет по прошествии недели. В этом время стоит заняться созданием воротникового полотна.
Сооружение воротникового полотна следует начать с соединения стальных профилей и уголков. Их необходимо уложить на ровную поверхность в форме прямоугольника. После корректировки положения элементов уровнем, необходимо сварить все элементы воедино. Чтобы придать конструкции жесткости, следует добавить перекрещенные профили.

Затем нужно сделать треугольник, который будет выполнять функцию противовеса. Для этой задачи подготавливают металлические профили. Их нужно разместить на ровной поверхности, затем проверить углы и сварить вместе. Треугольник приваривается к прямоугольнику створки.

Затем следует занять дальнейшей постройкой откатных ворот:

На каркас приваривается профнастил. Можно закрепить материала и на саморезы.
К нижнему основанию полотна приваривают направляющую балку.
Затем необходимо найти опорную пластину основания и приварить регулировочные планки. После этого монтируются держатели для роликов. Лучше всего фиксация осуществляется роликовыми держателями. На этом этапе основа конструкции, за счет которой ворота будут двигаться, может считаться выполненной. Остается установить дополнительные детали.

Уловители устанавливают на опорные столбы. Ролик для регулировки необходимо зафиксировать на кронштейн вверху. Он станет ограничителем. Чтобы установить эти элементы, потребуется использовать электродрель. При помощи этого инструмента следует выполнить отверстия в опорах. Элементы фиксации откатных ворот представляют собой дюбеля. Чтобы повысить надежность конструкции, следует задействовать стальные пластины.

После создания роликов для откатных ворот можно начать изготовление створки. Полотно вставляется так, чтобы ролики попали в направляющую балку. Нижний и верхний края должны попасть в соответствующие пазы.
После установки полотна проверяется его горизонтальность. Если обнаружены неточности конструкции, ролики корректируются. Для этой цели применяют гаечный ключ

Важно проверить, как будет двигаться створка.
На последнем этапе монтажа откатных ворот устанавливается система автоматики. За счет нее вся конструкция будет двигаться

Привод должен быть размещен на бетонном основании. Необходимо, чтобы шестеренка попадала в соответствующие пазы.

Теперь откатные ворота можно считать завершенными. Остается следить за правильной эксплуатацией устройства. Если при движении ворот слышно поскрипывание – необходимо смазать внутренние детали роликового механизма. Для этой цели лучше использовать солидол.

Выводы

Соорудить откатные ворота довольно сложно. Однако результат непременно порадует хозяев. Пользоваться такой конструкцией очень удобно. При этом заезд и выезд с участка осуществляется довольно быстро. От качества собранного роликового механизма зависит долговечность работы всей конструкции.

Для этой детали понадобится подобрать определенные материалы. К примеру, нужно подготовить подшипники – для изготовления роликов, пластину, которая станет опорой, и оси. К каждой из этих деталей предъявляются специальные требования. Только при соответствии им конструкция будет прочной и долговечной. Самостоятельное изготовление роликовой опоры для откатных ворот сопряжено с необходимостью подобрать качественные детали и в точности следовать технологии работ.
