Роллетные ворота для гаража: характеристика рулонных скоростных рольставней и автоматических противопожарных ограждений

Если отсутствует электроэнергия

При отсутствии света привод блокирует вал и ворота открыть невозможно. Также может выйти из строя трансмиссия или двигатель. В этом случае с помощью аварийного расцепителя можно открыть ворота с пружинным механизмом. Управлять аварийным расцепителем можно тягой изнутри, а снаружи он управляется ключом. Можно сказать, что это нейтральная передача, которая позволяет отключать двигатель от вала и поднимать полотно вручную.

Устройство, в котором отсутствуют пружины необходимо оснастить электроприводом с возможностью вращения воротком. Механизм открытия/закрытия вороткового редуктора составляет 40-60 циклов. Следует заметить, что в таком случае возможна только внутренняя установка короба. Открыть ворота вручную возможно будет только с внутренней стороны. А это значит, что нужна калитка или дверь, которая будет соединять гараж с домом.

Стандарты известных брендов относительно секционных конструкций

Каждый производитель имеет свою размерную сетку. Разберем параметры наиболее известных компаний.

DoorHan

У компании «Дорхан» при стандартной комплектации гаражных изделий высота составляет от 1,8 до 3 м. При этом размерный шаг – 0,1 см.

Ширина находится в пределах 2-3 м с таким же шагом.

Ходовыми считаются ворота шириной – 2,5 м, 2,7 м, 3 м.

Hormann

У компании «Хорман» размерный шаг значительно меньше – 0,25 см.

Типовыми считаются модели с размерами (шириной и высотой):

• 2,25*1,875 м;
• 2,25*2 м;
• 2,25*2,125 м.

Выпускаются модели шириной 2,375 м, 2,5 м, 2,75 м и до 6 м. Высота может оставаться такой же, как указана выше.

Ryterna

Ассортимент их продукции не так велик, как у других компаний. Выпускаются типичные модели ворот шириной:

• 2,15 м;
• 2,26 м;
• 2,37 м;
• 2,5 м;
• 3 м.

Размерный шаг – 11 см.

Alutech

«Алютекс» отличается наибольшим ассортиментом как ворот в гараж, так и дверей в дом, заборов.

Размерный шаг – 0,125 см.

Запущено производство двух типовых моделей ворот:

1. Материал – сэндвич-панели толщиной 40 мм. Фурнитура – оцинкованная сталь. Максимальный размер – 6*3 м.
2. В этой модели обшивка выполнена утолщенными сэндвич-панелями 45 мм, а вся фурнитура из нержавеющей стали. Ворота отличаются хорошей теплоизоляцией, поэтому отлично подойдут для регионов с холодным климатом. Максимальная величина – 6*3 м.

Минимальные параметры выпускаемых гаражных конструкций (ширина, высота) – 2,25*2,085 м.

Замок на роллетные ворота

На последнем концевом элементе рольставни при сборке прикрепляются автоматические замки – ригели. Они нужны для более плотного примыкания к полу. Боковые заглушки и запирающий цилиндр позволяют оставлять бокс без присмотра на длительное время. Без установления автоматики замок на роллетные ворота обязателен, ведь полотно, хоть и ненамного, но можно приподнять на несколько сантиметров.

Время и средства, потраченные на продумывание и монтаж роллетных ворот, обеспечит их бесперебойную работу и комфорт в использовании. Новое время требует новых форм, соответствующих духу времени, и рольставни отвечают на вызовы нового тысячелетия.

Рольставни для гаража: из чего состоят, размеры, дизайн

Для гаражей чаще всего рассматривают автоматические изделия. Ими легче управлять, можно открывать, находясь на расстоянии от въезда на объект. Это ключевой фактор, влияющий на выбор

Следом внимание привлекает надежность рольставней для гаража. Прежде всего, высокие оценки такие устройства получили благодаря конструкции

Из чего состоят:

• октагональный вал;
• крышка боковая;
• ролики направляющие;
• подшипники, а также саппорт подшипника;
• заглушки;
• замок боковой;
• выключатели разных типов;
• профиль верхний;
• электропривод, располагается внутри вала;
• капсула;
• короб;
• профиль концевой;
• ламели.

Существуют разные варианты рольставней для гаража, которые отличаются друг от друга конструкцией. Кроме электроприводного механизма, предлагаются и устройства с ручным управлением на базе механической системы. Она проста в эксплуатации, но часто требует приложения усилий. К тому же, на подъезде к гаражу открыть ворота не получится, придется покинуть салон авто, чтобы обеспечить проезд.

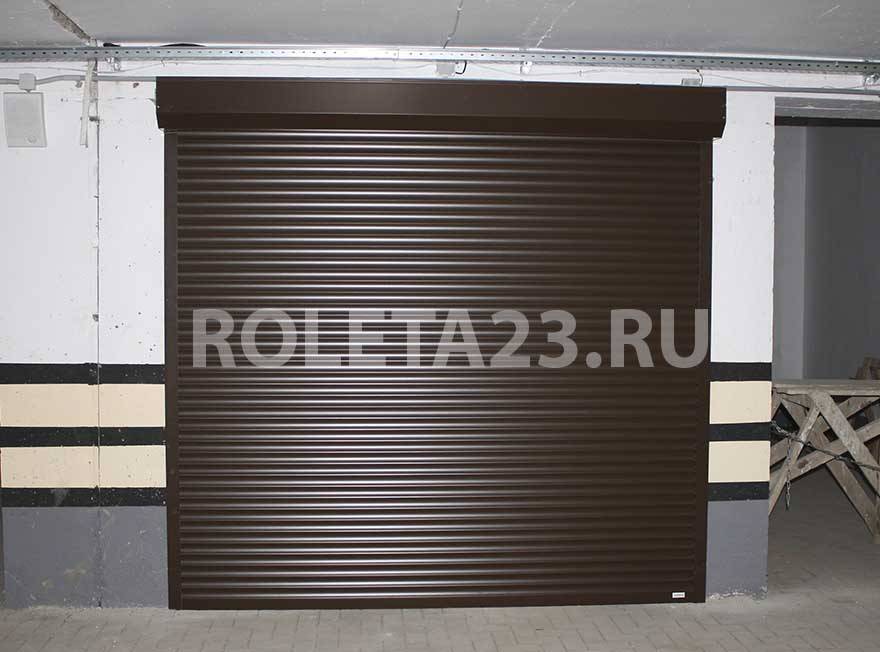

Роллетные ворота Alutech из профиля 55мм для гаража в подземном паркинге

К другим отличиям относят размеры. Самые распространенные варианты (ШхВ): 1,5-6 м; 1,8-3,5 м. Указаны значения из диапазона с минимальной и максимальной величиной. Но чаще выбирают разновидности в пределах (ШхВ)1,8-2,5 м; 2,2-3,0 м. Однако не рекомендуется брать за основу ни один из стандартных или популярных видов рольставней, если не учтены параметры машины.

Также рольворота производятся в разных исполнениях, отличаются расцветкой – можно окрасить изделие в любой цвет порошковым методом в оттенке, представленном в палитре RAL. К тому же многие модели отличаются дизайном, например, распространены ворота с сетчатыми вставками и т. д.

Цвета

Как секционные, так и рулонные ворота окрашиваются в любой цвет по шкале RAL или BS.

При выборе краски следует учитывать:

• коричневые и красные оттенки хорошо сочетаются со стенами из керамического кирпича;
• серый и синий цвета подойдут для бетонных стен;
• цвет морской волны и все оттенки зеленого отлично выглядят в окружении зеленых насаждений;
• матовое покрытие уменьшает видимость небольших дефектов на полотне;
• темные цвета притягивают солнечные тепло, а светлые — отталкивают;
• на темных воротах не так заметна пыль и грязь.

Большой популярностью пользуются все оттенки серого, графитовый и серебристый металлик.

Цвет ворот должен сочетаться с экстерьером здания и гармонично вписываться в дворовый ландшафт.

Особенности установки

Роллетные ворота может установить любой мужчина, достаточно ознакомиться с инструкцией, посмотреть один-два ролика в интернете. Перед тем, как начинать работы, следует изучить соответствие строение конструкции, которая будет устанавливаться.

Первым делом происходит монтаж направляющих:

• наметка мест для отверстий;
• сверление стенок для крепежа;
• проделывание отверстий для заглушек на лицевой стороне системы (крупным сверлом).

Подготовка короба к монтажу:

• откручивание саморезов;
• снятие крышки, расположенной спереди;
• разметка и сверление отверстий для подводки электрической энергии и креплений.

Дальнейший ход работ:

• собрать направляющие рельсы, вставив их в пазы крышек, расположенных по бокам;
• сконструировать каркас, присоединив направляющие к коробу;
• приложить каркас к проходу;
• вымерять вертикаль уровнем;
• просверлить отверстия для фиксации;
• поставить рамку в проем;
• распечатать полотно;
• ввести ригели в пластину, находящуюся наверху;
• скрепить их оси с установочными кольцами;
• свести кольца до упора, зафиксировать ввинчиванием саморезов;
• закрепить полотно регуляторами концевого выключателя;
• отрегулировать положение изделия наверху путем пропускания в проем первой ламели;
• подключение электричества;
• установка передней крышки короба на место;
• закрытие зазоров заглушками;
• снятие защитной пленки с полотна.

Как видно, установка системы не отличается особой сложностью

Теперь, главное, соблюдать осторожность во время её эксплуатации. Чтобы поддерживать функционирование, своевременно устранять загрязнения при помощи воздействия мокрой ветоши

Зимой обрабатывать незамерзающим составом, чтобы предупредить образование наледи.

Чтобы удлинить срок эксплуатации модели, снизить вероятность поломок, следует соблюдать разумные рекомендации по управлению и уходу за этим изделием.

Рекомендации:

• содержание в чистоте;
• своевременное удаление возникающих загрязнений;
• очищение от грязи, снега, льда;
• смазывание ходовых роликов консистентным составом;
• при высокой влажности установка комплекта против коррозии, закрытие торсионного вала специальным кожухом, расположение защитной шторки на расстоянии не менее 70 см от выхода;
• запрет на эксплуатацию после выходя из строя любой составляющей части;
• незамедлительное обращение к производителю за гарантийным ремонтом;
• запрет на удары по полотну, создание препятствия для свободного хода во время его закрытия или открытия;
• запрет на оставление полотна полуоткрытым (особенно, в течение продолжительного времени);
• запрет на подъем или опускание открытой плоскости, все действия должны производится только после её закрытия;
• регулировка системы только квалифицированными мастерами.

Устройство

Рулонные роллеты состоят из узких, скрепленных между собой пластин, благодаря чему они одновременно и прочные, и гибкие. Полотно движется по направляющим, расположенным по обеим сторонам проема, над которым монтируется вал, приводимый в движение электромотором. Открываются и закрываются при помощи миниатюрного пульта дистанционного управления. В экстренных ситуациях — при отключении электричества — все можно открыть и вручную. При необходимости, все, либо некоторые замки и узлы рулонных моделей будут находится внутри помещения.

Полотно ворот изготавливают из алюминиевого или стального профиля со специальным звуко- и термоизолирующим полимерным наполнителем. Это значит, что шум не будет проникать наружу и, точно так же внешние звуки не будут слышны внутри. Высота профиля варьируется в зависимости от размера, с таким расчетом, чтобы обеспечить высокий уровень прочности и легкость в эксплуатации.

Поверхность алюминиевого профилированного проката, из которого изготовлено полотно, обработана особым образом — анодирована. Благодаря этому появляется возможность наносить на полотно несколько слоев специальной порошковой краски. Стальные разновидности имеют оцинкованную поверхность. Они еще более прочны, чем алюминиевые. Такая обработка гарантирует то, что они не потеряют своего первозданного вида и цвета в течение многих лет. Они спокойно переносят колебания температур, осадки и даже сильные механические воздействия.

Для оформления входов в магазины, находящиеся в торговых центрах, зачастую используют решетчатые варианты. Они загораживают вход в помещение, но не его обзор, называют панорамными. Открываются они с электроприводом средней высоты — до 2,5 м всего за 10-15 секунд. Они сэкономят не только пространство, но и ваши средства и время.

Виды

Рынок роллетных ворот стремительно развивается. Соответственно, появляются новые разновидности конструкций. Прежде чем будет выбрана конструкция, необходимо хоть немного ознакомиться с существующими видами:

Подъемно-секционные рольставни могут состоять из сэндвич-панелей или отдельных щитов, которые соединяются при помощи шарнирных петель. Для передвижения используются направляющие и подъемный механизм. Такие роллеты выпускаются шириной от 2085 мм до 3085 мм. Высота колеблется от 2250 до 350 мм.

Роллеты, в свою очередь, разделяются на несколько категорий:

• Автоматические ворота работают за счет электропривода. Стоят такие конструкции недешево, зато пользователь получает максимум комфорта при эксплуатации. Управление осуществляется при помощи панели или пульта с дистанционным принципом действия. При отсутствии электричества такие скоростные ворота открываются вручную.
• Механические стоят в разы дешевле, но вес всех жалюзи не должен превышать 30 кг. Это максимальный показатель, при котором система будет нормально функционировать.
• Ворота с низким уровнем защиты относятся к классу Р1-Р2. Также они называются классическими или сантехническими. При установке таких конструкций помещение будет защищено от шума и пыли, но не более того.
• Средний уровень защиты – это класс Р3-Р5. Такие ворота создаются из стального профиля, они прочные и надежные, устойчивые ко взлому, часто выбираются для домовладений.
• К классу Р6-Р8 относятся жалюзийные конструкции с высоким уровнем защиты. Это пуленепробиваемые, противопожарные ворота, сделанные из бронированного материала. Стоит ли говорить, насколько они дорогие?

Как правильно установить рольставни для гаража

Существуют правила подготовки и монтажа ворот. Необходимо выделить наиболее важные из имеющихся, тогда вероятность упустить что-либо при сборке или установке заметно снижается.

Подготовка проёма

Необходимо проверить, насколько поверхности соответствуют вертикали, горизонтали. При этом есть допустимая погрешность – до 5 мм по всей высоте или 1,5 мм/пог. м. На данном этапе используют отвес и строительный уровень. Сравнивать также необходимо длину диагоналей. Эти значения должны быть равны. Чем больше разница между ними, тем выше вероятность образования перекоса полотна, а вместе с тем увеличивается риск поломки рольставней. Эти правила действительны для всей объектов, включая гаражи.

Гаражные проёмы на въезде в частное домовладение

Сборка каркаса ворот

Необходимо соединить короб и направляющие

На этом этапе важно выполнить размету. Готовый каркас сначала прикладывают на место будущего монтажа, чтобы наметить точки отверстий

Ворота в гараже обычно среднего и большого размера, поэтому самостоятельно не справиться, на этом и следующих этапах нужен помощник.

Монтаж каркаса в проектное положение

Когда разметка будет готова, сверлят отверстия. Начинают монтаж каркаса, для чего применяют разный крепеж, наиболее популярные виды: дюбели, нагели. Установка конструкции в проектное положение выполняется при условии применения строительного уровня, что обеспечит контроль отклонения относительно вертикали, горизонтали.

Установка элементов управления и полотна

Выполняется настройка концевых выключателей. При этом регулируется работа полотна, монтаж которого осуществляется с помощью тяговых пружин. На последнем этапе производится установка дополнительных комплектующих, например, заглушек и т. д.

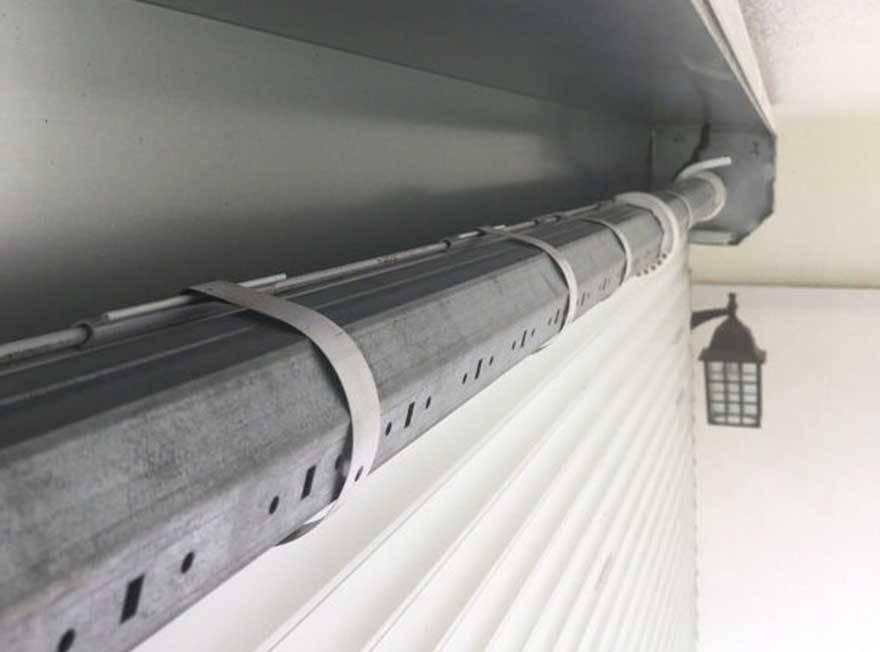

Полотно роллеты закреплено на тяговых пружинах

Виды роллетных ворот

Роллетные ворота отличаются многообразием. Последние годы производители входных групп активно развивают это направление. обогащая его все новыми разновидностями.

Подъемно-секционные рольставни

Роллетные ворота подъемно-секционного типа представляют собой конструкцию, что последовательно соединяет сэндвич-панели, либо щиты из алюминия или стали. Соединяются они при помощи шарнирных петель, а передвигаются подъемным механизмам по установленным направляющим. Ширина таких конструкций может варьироваться от 2085 до 3085 м, высота от 2250 до 3500 м.

Достоинства:

• закрепление под потолком, что экономит место;
• возможность длительной эксплуатации;
• теплоизоляция;
• звукоизоляция;
• устойчивость к процессам деформации.

Недостатки:

• высокая цена;
• сложность конструкции и, соответственно, монтажа;
• необходимость затрат на обслуживание деталей, а также организацию дополнительной охранной сигнализации из-за низкой устойчивости ко взлому;
• необходимость большого размера проема.

Подъемно-поворотные ворота

Такой механизм представляет собой щит, сделанный из нержавеющей стали. Его устанавливают на стальной раме с каркасом, что дополнительно оснащается электрическим приводом. Поэтому управлять такой входной группой можно, даже не покидая салона машины.

Когда устройство открыто, оно находится прямо под поверхностью полотка, под прямым углом. Это означает, что механизм совершенно не занимает пространства гаража. Щит может быть оснащен утеплителем, либо отдекорирован под мрамор, бронзу, иной материал.

Достоинствами такой конструкции является её легкость, надежная защита автотранспорта от воздействия атмосферных осадков, взлома. Среди недостатков отмечают ограниченность применения, использовать можно только в пространстве прямоугольной формы. Открывать входную группу, рекомендовано не более десяти раз за день. Кроме того, если будет повреждена лишь небольшая часть деталей, возникнет необходимость замены всей группы.

Помимо этого, такая конструкция понижает высоту проема до 20 см. Габариты варьируются по ширине от 200 до 270 см, по высоте от 180 до 600 см.

Откатные

Ворота откатного типа имеют в своей основе ролики, двигающие алюминиевую створку, либо профильную трубу в сторону для освобождения проема для въезда машины. Смонтировать систему можно снаружи, внутри, главное, чтобы присутствовало пространство, нужное для отката створки.

Достоинства:

• высокая надежность;
• достаточная прочность;
• экономия свободного пространства.

К недостаткам относят высокую стоимость, необходимость превышения размеров стены над размерами проема. Створки откатного вида могут иметь ширину от 200 см.

Рольставни или рулонные

Рольставни – это системы, последнее время активно применяемые повсеместно. Их разделяют на категории:

• электроприводные: работают под воздействием электрической энергии. Имеют высокую стоимость, гарантируют комфорт для хозяина. Процесс управления невероятно прост, он осуществляется посредством специального пульта, когда электрического тока нет, открыть конструкцию можно ручным образом;
• механические: имеют не такую высокую цену, однако вес ставней не должен превышать 30 кг (это нужно для нормальной работы входной группы);
• классические (имеют низкий класс защиты): предохраняют помещение только от проникновения пыли, шума;
• средние: имеют в своей основе листы стального профиля, что гарантирует прочность, устойчивость ко взлому;
• высокого уровня защиты: пуленепробиваемые, оснащенные системой противопожарной безопасности. Имеют бронированную основу.

Монтаж конструкции

По схеме на поверхности стены или верхней части проема (для встроенного варианта) необходимо поставить метки будущих креплений, а в самом коробе просверлить отверстия:

• накладная установка — с обратной стороны короба;
• встроенная — вверху короба.

Еще одно отверстие необходимо сделать для кабеля привода. На следующем этапе происходит соединение с направляющими. Далее надо примерить короб, проверить отметки и пробить отверстия. Вставить в них дюбеля, а в выемку для привода защитную пружину.

Строго по инструкции, соблюдая все меры предосторожности, устанавливается управление и автоматика, если она предусмотрена. Для этих работ необходима консультация с профессионалом. В последний момент собирается полотно, которое наматывается на вал, а края пропускают сквозь шины

В последний момент собирается полотно, которое наматывается на вал, а края пропускают сквозь шины.

Монтаж завершается проверкой работы всей конструкции. Если все в порядке, вставляются и герметизируют заглушки, зазоры, все технические швы покрывают монтажной пеной.

Подготовка

Перед установкой рулонных ворот производятся замеры, и определяется способ крепления конструкции. Рулоны могут устанавливаться на въездах с крышами или навесами. При расположении под крышей они помещаются над воротами. Для их установки подходит любая перемычка. На подготовительном этапе осматриваются проёмы и стены на месте установки рулонов. Делается разметка точек для крепления направляющих.

Устанавливаем направляющие

После выполненной разметки направляющие устанавливаются в намеченные точки. Они должны быть соединены с держателем вала. После фиксации направляющих монтируется кожух полотна.

Монтаж вала

Держатель наматывающего вала соединяется с козырьком с помощью винтов. Вал выравнивается по откосу и крепится болтами. Затем он с помощью винтов соединяется с полотном.

Устанавливаем привод

После размещения цепи в приводном механизме устанавливается наматывающий вал. Соединение привода с блоком управления производится вслед за введением аварийной системы торможения. После установки монтажных ремней рулонное полотно поднимают вверх через привод до момента соединения верхнего замыкающего профиля с пазами.

Сферы применения.

Рольставни используются для следующих целей:

• Роллеты удобны на приусадебных участках, в гаражах, промышленных конструкциях, частных коттеджах;
• Ставни являются неотъемлемой частью охранной системы предприятий и частных домов;
• Рольставни обеспечивают предельный комфорт при использовании;
• Автоматические ставни дают возможность поднимать роллет при помощи пульта, не выходя из машины. Это идеальная характеристика, если нужно открыть гаражные ворота в плохую погоду;
• Такие ставни отлично подходят для снежной зимы. Для их использования не нужно расчищать снег перед выездом и въездом. Достаточно поднять ставню и выехать.

Рольставни являются одним из видов жалюзи, которые внешне похожи на рулоны и пластины. Они защищают помещение от солнца, несанкционированного доступа и посторонних глаз. Кроме того, роллеты закрывают окна, двери, балконы от дождя, града, снега и пыли

Это особенно важно для закрытия витрин магазинов и киосков

При этом в отличие от решеток, в случае пожара, помещение можно без усилий проникнуть через окно, просто отперев ставню. От злоумышленников роллеты защищают лучше, чем решетки. Ставни полностью закрывают стекло, поэтому его невозможно разбить.

Если яркое летнее солнце мешает спать или работать, роллеты позволят регулировать поток света. Ставни устанавливают на двери, в проемы, в гаражи, супермаркеты, киоски, частные дома.

Размеры ворот секционного типа

Есть огромное количество секционных типов ворот для гаража, и отличаются между собой они спецификой создания, а также требованиями к монтажу. Но все же минимально разрешенная высота составляет в таких моделях 1.8 метра. И тут сразу следует обозначит, что для высокорослого человека не будет комфортно каждый раз проходить через такой проем, поэтому лучше сделать конструкции с высотой в 2 метра. Секционные механизмы будут работать по такому принципу – гибкое полотно роллетов заезжает благодаря тому, что на нем есть шарниры для потолка помещения.

Это и диктует условия для размеров сооружения:

• Требуется достаточно пространства под потолком для того, чтобы помещать подъемный механизм.
• Зазор между проемом и потолком должен быть не меньше 12 см.
• От боковых сторон проема до стен помещения должно оставаться минимум по 10 см.

После того, как будут выбраны требуемые размеры проема ворот, следует приступать к выбору модели. На строительном рынке их более чем достаточно.

Мы же предлагаем вам рассмотреть лучшие варианты:

• Аlutесh;
• Rutеrnа;
• DооrНаn;
• Тесsеdо.

Заметим и то, что каждый из производителей выбирает модели и делает их по определенным технологиям, которые будут диктовать эксплуатационные особенности изделия и способ монтажа. Общие требования следующие – величина притолоки должна быть от 12 до 19 см, а боковины минимум в 10 см. Помимо этого, стандартный размер гаражных ворот секционного типа тоже может быть регламентирован технологиями каждого производителя. Например, у DооrНаn есть не одна, а две серии изделий, и устройства из первого типа имеют большую высоту, т.е. 2.7 метра, и по ширине все 3 метра. Величина притолки и боковины составляет 10 и 12 см.

Второй тип моделей выполняется с расширенными размерами, а именно когда величина составляет 5.5* 3 метра, а боковина составляет минимум 10 см и притолок 12 см. Еще при производство возможно заказать по своим размерам. Правда, в таком случае цена на изделия будет завышена.

Что в итоге лучше: рулонные ворота или секционные

Итак, можно сделать следующий вывод. Рулонные ворота обходятся недорого и монтируются в любых гаражах, а секционные стоят больше, требуют наличия притолоки, но побеждают при сравнении большинства ключевых параметров.

Краткие результаты анализа отражены в размещенной ниже таблице. Какие купить подъемные ворота для гаража, решать вам.

Критерий	Бытовые секционные ворота	Бытовые рулонные ворота
Стоимость	От 35 100 р.	От 24 465 р.
Самостоятельное строительство	Можно, но нежелательно
Взломоустойчивость	Высокий уровень безопасности	Средний уровень безопасности
Окна	Различные варианты остекления	Только перфорированные ламели
Возможность поставить встроенную калитку	Есть	Нет
Декоративное оформление	Огромное количество разнообразных вариантов	Горизонтальные ламели в стандартных и дизайнерских цветовых исполнениях
Теплоизоляция	Очень высокая у панелей толщиной от 45 мм	Низкая
Максимальные стандартные размеры	Ширина — 7,5 м, длина — 5	Ширина — 6 м, длина — 3
