Устанавливаем рольставни на гараж своими руками

Монтаж полотна

Завершающим этапом по установке рольставни является монтаж полотна. Для этого пластины фиксируются к валу ригелями или, другими словами, автоматическими замками. После этого устанавливаем ступоры для фиксации полотна в крайних положениях. Заканчиваем работу подключением управляющих элементов.

Теперь нужно провести проверку работы роллетного механизма и, при обнаружении недочетов, оперативно их устранить

Особенно стоит обратить внимание на тугой ход при подъеме-спуске и лишние звуки. Это может значительно сократить срок эксплуатации механизма. Изначально проблемы могут быть легкоустранимыми, в последующем, работа рольставней под дополнительной нагрузкой только приведет к их усугублению

Изначально проблемы могут быть легкоустранимыми, в последующем, работа рольставней под дополнительной нагрузкой только приведет к их усугублению.

На фото сантехнические рольставни в туалет

Основные этапы установки роллетов

Перед началом установки рольставней своими руками по инструкции рекомендуется вывести управляющие элементы устройства. Величина подготавливаемых отверстий зависит от вида тягового механизма. Например:

• Чтобы провести кабель электродвигателя, а также в случае использования ручного подъема подготавливаются отверстия с диаметром 12 мм. Этого вполне будет достаточно.
• Если планируется управление производить ленточным способом, то величина отверстия должна составлять 16 мм.
• Если же будет проводиться монтаж карданного механизма, то диаметр для управляющих элементов должен быть 20 мм.

Следующий этап работы – это сборка самого каркаса роллетов, в состав которого входит короб и направляющие. В коробе необходимо просверлить отверстия таким образом, чтобы они располагались напротив отверстий на стене именно там, где планируется крепление.

После подготовительных работ к месту монтажа прикладывается собранный каркас согласно приложенной инструкции. Это можно увидеть на видео. Посредством строительного уровня необходимо проверить, насколько правильно он расположен в пространстве, а также степень симметричности проему. Далее, используя крепкие и качественные инструменты, просверливаются отверстия для дюбелей напротив уже подготовленных на каркасе конструкции. Таким образом, можно снизить риск повреждения рольставней во время монтажа.

Главные требования к установке – точность и симметрия

В процессе монтажа важно постоянно обращать внимание на то, равномерно и достаточно ли затянуты крепежные элементы, а также периодически наблюдать за правильным расположением короба и шин. Потому как допущенный перекос конструкции будет очень сложно исправить, к тому же визуально общая картина будет выглядеть непривлекательно и на функционировании рольставней это также скажется

После установки и крепежа короба своими руками присоединяется электропроводка системы управления согласно электрической схеме или инструкции

В заранее подготовленные отверстия устанавливаются элементы выбранной системы управления

После установки и крепежа короба своими руками присоединяется электропроводка системы управления согласно электрической схеме или инструкции. В заранее подготовленные отверстия устанавливаются элементы выбранной системы управления.

Завершающая стадия установки рольставней заключается в сборке полотна из ламелей. Оно закрепляется ригелями к валу, далее монтируют систему управления и стопоры, которые предназначены для того, чтобы ограничивать нижние и верхнее положение роллетов. В конце монтажа проводится тестирование работы конструкции путем десятикратной ее установки в приподнятом и опущенном состоянии.

Заключительными являются работы по снятию пленки с ламелей и их очищения от монтажной пыли. Технологические отверстия закрываются специальными заглушками, а элементы крепления рассверливаются в целях недопущения их последующего несанкционированного демонтажа.

Процесс производства рольставен для шкафа

Роллетные ставни не не требуют большого запаса материалов, ими закрывают как небольшие шкафчики до 1 м высотой, так и крупногабаритные шкафы высотой до потолка. Но принцип монтажа роллет одинаковый. Пошагово инструкция:

Изготовление рольставней – полотна: берут деревянные планки 2-4 мм толщиной, 20-70 мм шириной, их может соединить между собой даже начинающий мастер. Необходимо сделать технологические отверстия в каждой – по краям и по центру диаметром 3-5 мм (для нити толщиной 1-2 мм). Для этого планки устанавливают узкой гранью на ровную поверхность

Важно следить, чтобы сверло не смещалось. Такая ошибка может привести к появлению перекоса.

Планки обрабатывают морилкой для увеличения срока службы

Когда комплектующие высохнут, продолжают монтаж – выполняют шлифовку. Для этого используют абразивную сетку и поролон – покрывают планки, натягивают материал. Постепенно ламели примут овальную форму. Но можно использовать шлифовальный станок. Однако при этом есть риск порчи заготовки, важно подвергать планки слабой обработке.

Соединяют ламели с помощью шнура. Между ними можно предусмотреть по 1 бусине, они будут выступать в качестве блокирующих элементов, не позволят изделиям смещаться. Но можно вместо них делать узелки после монтажа каждой ламели. Так формируется полотно, которым будет легко управлять. Если жестко скреплять планки, не получится сделать рольставни, т. к. самодельное изделие будет лишено сгибающих свойств.

Следует купить дешевый карниз или изготовить самостоятельно. К нему нужно будет крепить полотно. Внизу фиксируют утяжеляющую планку. Боковины обычно не делают, как и заднюю стенку или другие ограничители. Они будут препятствовать свободному движению роллет.

Конструкция напоминает жалюзи по конфигурации, но не по расположению ламелей друг относительно друга. Чтобы планки наматывались на вал, готовят сооружение, которое будет во многом сходна с рольставнями от известных производителей. Изготавливают короб их ЛДСП или оргалита, делают направляющие – из доски. Внутри короба устанавливают вал, он должен быть подвижным, для чего через боковые стенки короба проводят металлическую ось, с системой подшипников.

Для приведения полотна в движение подготавливают любой из видов механических приводов. С его помощью следует оборудовать рольставни. Но чаще такая конструкция поднимается и опускается с помощью нижних ручек. Причем ее работа не должна зависеть от жестких пружин, иначе придется предусмотреть возможность установки замка внизу, там, где находится дно шкафа.

Комплектация

Стандартный набор состоит из таких элементов:

• рельса направления;
• ламели;
• крепления;
• заглушки;
• металлические изделия;
• защитный короб, куда будет уходить полотно из ламелей.

Все эти элементы необходимы для качественной сборки системы. Короб будет защищать полотно и привод от внешнего воздействия, рельсы позволят ламелям двигаться в нужном направлении. Все вспомогательные составляющие обеспечивают надежность крепления.

Схема устройства такой системы включает:

• коробка, где находится вал;
• рейки направления;
• материалы для обеспечения теплоизоляции и поглощения посторонних звуков;
• замковое устройство;
• замок, выполняющий функцию по блокировке закрывающейся конструкции;
• вал из стали, наматывающий роллеты;
• защитный рельс, предупреждающий быстрый износ оборудования, не дающий системе переклиниваться;
• двигатель, работающий от электричества;
• переключатель для замыкающего механизма;
• роллетное полотно.

Монтаж ворот

Прежде чем приступать к монтажу роллет, надо сделать замеры с той стороны проема, где будут располагаться ворота. При этом порядок проведения этих измерений зависит от того, какой способ монтажа планируется. При накладной установке нужно будет измерить несколько параметров, и делать это надо в такой последовательности:

• Замерить высоту и ширину проема. Каждый параметр замеряется в трех точках, для использования берутся наибольшие значения;
• Померить боковые пристенки, чтобы понять, достаточно ли расстояния для крепежа направляющих элементов;
• Узнать расстояние над коробом для определения того, хватит ли места его разместить.

Если планируется встроенная конструкция, параметры ширины и высоты, напротив, ориентируют по наименьшему значению. Это необходимо, иначе ламелевая конструкция не поместится в проем.

Также на протяжении всего процесса сборки продукта надо заботиться о том, чтобы детали крепежа закручивались плотно и равномерно. В противном случае небрежное отношение отразится на надежности ворот и плавности хода.

Рулонные ворота для гаража. Монтаж и подробное описание процесса сборки.

Крепление направляющих

Работа с направляющими деталями конструкции ведется в следующей последовательности:

• Необходимо отметить карандашом или ручкой места, где планируется проделывать отверстия;
• Подготовить сверло и поработать им в местах крепления;
• Взять самое длинное сверло и сделать дырочки, предназначающиеся для заглушек (их сверлят с наружной стороны);
• В направляющих просверливают по две дырки с интервалом в полметра. Диаметр каждой из них должен быть около четырех миллиметров;
• С внутренней стороны просверливают точку, где будет крепиться поддерживающая пружина;
• Проводится сборка конструкции короба: основа оного крепится к боковым крышкам посредством алюминиевых клепок;
• В вал интегрируется пружина;
• Проводится крепление вала в коробе сверху проема;
• Проводится разметка крепежных отверстий. Расстояние между ними не должно превышать полметра, в противном случае конструкция будет куда менее прочной. Также краевые отверстия сверху и снизу должны находиться более чем в 15 сантиметрах от обреза;
• Зафиксировав направляющие, берут шнур и пропускают его через пружину. Затем каркас укрепляется гвоздями-саморезами;
• Дырки для крепежа надо закупорить предназначенными для этого элементами, входящими в комплектацию товара.

Монтаж роллеты

Работы по монтажу можно делать, пользуясь следующей инструкцией:

• Рельсы, входящие в комплект, помещают в пазы покрышек боков;
• Теперь проводится сборка каркаса. Для этого надо провести соединение короба с имеющимися направляющими элементами;
• Проводится сверка с помощью уровня при приложении каркаса к дверному проходу;
• Там, куда планируется монтировать направляющие, сверлят дырки для дюбелей;
• Размещают раму в проходе и раскладывают ламели по всей длине;
• Ригели помещают в пластинку, расположенную сверху, а их оси крепят в специальных отверстиях кольцевых элементов;
• Затем эти кольца фиксируют в максимально сведенном положении с использованием саморезных гвоздей, крепящихся в вал;
• Выравнивают полотно с двух сторон и проводят регулировку локализации свернутой конструкции сверху;
• Подводят электропроводку и соответствующие элементы комплектации;
• Опускают крышу короба;
• Удаляют с полотна пленку. Затем ворота надо обеспылить сухой тряпицей.

Теперь установка продукта завершена. После ее проведения можно проверить и оценить результативность работ. Для этого нужно повторить закрытие и открытие конструкции. Если продукт движется тихо ровно, значит, монтаж произведен правильно. В противном случае причина зачастую бывает в отсутствии строго горизонтального выравнивания элементов полотна. Поэтому во время монтажа необходимо обязательно проверять конструкцию на предмет этого.

Уход за конструкцией заключается в удалении пыли. Если ворота установлены на улице, им угрожает наледь. В таких случаях в ход идут специальные антифриз составы, предотвращающие торможение и заклинивание ворот.

Установка роллет своими руками. Монтаж роллетных ворот для гаража

Монтаж роллетных ворот – это отличная идея сэкономить свободное пространство возле собственного гаража, оснастив дверной проем удобной и функциональной подъемной конструкцией. Эта система отлично гармонирует с разными видами фасадов, обладает надежным механизмом, легко сберегающим вход и въезд в частные владения. Трудностей монтажа такой системы практически нет, навешивать входную группу может сам хозяин, заручившись помощью одного человека.

Установка роллетных ворот

Ширина полотна колеблется в пределах – 70 – 140 мм, конечный размер будет зависеть от проема гаража. Для того, чтобы роллетное полотно обладало большей надежностью и звукоизолирующими свойствами, применяется полиуретан, который более прочный по сравнению с монтажной пеной.

Направляющие должны быть закреплены так же, как открываются гаражные ворота: чаще всего это будет движение вверх-вниз, или в бок (справа-налево или слева-направо).

Короб, в который сворачивается при подъеме рулонное полотно, должен быть размещен вверху, поэтому при планировании монтажа нужно оставить место в 25-30 см. Для установки направляющих потребуется по 15 см. с обеих сторон проема.

Конечно, лучше, чтобы монтажом занимался специалист, хотя никакой сложности в такой работе нет. Если человек имеет навыки работы со строительным инструментом, он может провести установку самостоятельно.

Достоинства и недостатки гаражных роллетных систем

Идеальных механизмов просто не существует, поэтому, прежде чем установить рулонные ворота, нужно изучить все плюсы и минусы.

Давайте рассмотрим основные положительные моменты, какие получают заказчики, установившие роллетные системы в гараже:

• имеют высокую степень защиты от взлома, что учитывается при оформлении страховки, сумма взноса снижается. Кроме этого, на роллеты для гаража можно установить сигнализацию;
• запчасти можно свободно купить, а их стоимость невысока;
• сочетание функциональности и современного внешнего вида. Конструкцию можно покрасить в любой цвет;
• компактность системы и возможность установки в различных проемах гаража;
• практичность в эксплуатации, такие ворота не требуют смазки или дополнительного ухода;
• можно устанавливать в гаражах, которые имеют небольшую подъездную площадку.

Также отличительной чертой гаражных роллет является их длительный срок эксплуатации, по сравнению, например с металлическими воротами. Привод конструкции надежно спрятан внутри вала, что предохраняет его от внешних воздействий и дает возможность увеличить срок службы.

Минусы от установки рулонных ворот:

• конструкция не подходит для установки в качестве дверей в теплых помещениях, т.к. будут пропускать холодный воздух с улицы;
• замерзание механизмов, отвечающих за движение полотна и ламелей. В сильные морозы или снег, влага легко попадает в полотно, в результате образуется лед и поднять конструкцию будет довольно сложно. Для защиты роллет от промерзания нужно дополнительно установить защитный козырек. Для защиты механизмов можно использовать специальный спрей;
• гаражные рольставни имеют высокую цену, а если оснащать их дополнительными функциями (датчики стопора, управление при помощи пульта, фотоэлементы на движение), цена еще возрастает.

Как видим, перечисленные недостатки легко устранимы. В целом, владельца гаражей отдают предпочтение современным рольставням для защиты помещения, т.к. этот вариант надежный, практичный и прост в эксплуатации.

Конструкция

Главная часть рольставней, влияющая на их эстетичность и функциональность, – полотно. Его поверхность покрывается защитным веществом. Полотно дополняют следующие детали:

• направляющие, имеющие контурный наполнитель;
• редуктор;
• система удаленного управления;
• двигатель;
• барабан;
• выключатели;
• система умной защиты от некорректных или вызывающих угрозу безопасности команд;
• аварийная система разблокировки при прекращении подачи электроэнергии;
• ручка для открытия механическим способом.

У конструкции может быть дополнительное техническое оснащение по разработанному проекту.

Классификация роллет для гаража – что влияет на стоимость ворот

Самая простая бюджетная комплектация рольставней для стандартного гаража обойдется без установки в 7 – 9 тысяч рублей. На стоимость влияют следующие факторы:

• материал, из которого выполнены ламели полотна ворот. Сталь прочнее и долговечней, но стоит дороже и тяжелее алюминиевого полотна. Если гараж расположен на охраняемой стоянке, то лучше остановиться на алюминии. Материал устойчив к коррозии, легкий. Поломанную ламель легко заменить на новую;
• способ подъема полотна – автоматика, естественно, дороже, чем механика.

Совет. Если будете устанавливать гаражные ворота рольставни своими руками, то выгодней приобрести базовую недорогую комплектацию, а дополнительные детали приобретать отдельно. Например, блок автоматики на разборке обойдется вполовину дешевле.

• степень защиты от взлома. Дополнительно установлен датчик движения, который не дает опуститься полотну при въезде в гараж, и включает сигнализацию при проникновении злоумышленников. Цена датчика, в зависимости от производителя, от 2 до 6 тысяч рублей;
• метод монтажа рольставней.

Классификация ворот рольставней для гаража по степени защиты помещения:

• тип Р1 — Р2 – могут защитить гараж от пыли и шума, но взломать такие ворота – дело пары минут;
• тип Р3 — Р5 – стальной профиль более устойчив к механическому вскрытию. Это самый оптимальный вариант для гаражей в кооперативах и во дворах;
• тип Р6 — Р8 – бронированный вариант ворот с пуленепробиваемыми ламелями полотна. Стоит дорого, легче установить распашные металлические ворота.

Если решили установить гаражные ворота рольставни своими руками, то необходимо знать какую конструкцию по способу монтажа надо покупать:

накладные наружные ворота – надо устанавливать снаружи, короб для роллеты расположен на улице и подвержен действию дождя и ветра – не лучший вариант для монтажа. Но, конструкцию этого типа можно установить и изнутри гаража.

Совет. Приобретая рольставни, сразу рассчитайте высоту, так как надо место для монтажа коробки, в которую сворачивается полотно ворот.

• встроенные ворота – самый надежный вариант, так как каркас конструкции устанавливается в проем ворот и его можно дополнительно укрепить;
• комбинированные ворота – необходимо делать специальную нишу над проемом ворот, чтобы установить коробку, в которой будет размещаться смотанная роллета.

Принцип конструкции довольно простой. В чем достоинства и недостатки таких ворот для гаража.

Подготовка к работе

Проверка проёма

Качество установки рольставней во многом зависит от качества оконного или дверного проёма, на который будет осуществляться монтаж.

Поверхности всех плоскостей и откосов проёма должны быть ровными и гладкими, без наплывов штукатурки и прочих дефектов. Отклонение уровней не должны превышать 2-3 миллиметров, а расхождение диагоналей проёма – 5 миллиметров.

Отклонение уровней не должно превышать 2-3 мм, а разность диагоналей 5 мм

Сверка комплектации

Перед тем как приступать к сборке и монтажу необходимо убедиться в полноте комплекта рольставней. Как правило, стандартный комплект включает в себя следующие элементы:

• Короб защитный (в сборе с валом и крышками) 1 штука;
• Роллетное полотно 1 штука;
• Боковые направляющие 2 штуки;
• Нижнее обрамление проёма 1 штука;
• Набор крепежа и фурнитуры.

Поскольку комплект рольставней не включает крепёж, с помощью которого роллеты будут крепиться непосредственно к проёму, перед началом монтажа необходимо позаботиться об их наличии.

Выбор крепежа

Выбор крепежа зависит от материала проёма, на котором будут устанавливаться рольставни.

Для простенков без внутренних полостей, сделанных из монолитного бетона, кирпича или природного камня, в качестве крепежа подойдут самораспорные анкерные болты или дюбель-гвозди с пластмассовым основанием.

Учтите, что глубина проникновения дюбелей в стену должна быть не менее трёх сантиметров!

Для стен с пустотами допускается использование только анкерных болтов, причём их длина должна обеспечивать проникновение в простенок не менее чем на 6 сантиметров.

Если вы крепите роллеты на деревянную стену, то в качестве крепежа вам подойдут шурупы, а если на металлическую – то специальные саморезы.

Из чего состоят роллетные ворота?

Устройство роллетных групп представляет собой полотно гибкого вида, собранное из элементов, называемых ламелями. Во время управления, оно поднимается вверх, скручиваясь в рулон, помещаемый в короб. Полотно перемещается по специальным направляющим, что фиксируются по обе стороны от проема.

Плотно представляет собой ламели из алюминия, что крепятся друг к другу посредством специальных замковых соединений. Такое необычное строение, а также особенный принцип работы позволяют выделять такую систему в отдельную группу воротных конструкций.

Разновидности ламелей:

1. Экструдированные: обеспечивают высокий уровень защиты, прикрывают въезд на территорию частного владения, либо в гараж.
2. Роликовой прокатки: оснащаются мягким наполнителем, используются в цехах, иных промышленных помещениях.
3. Вентиляционные: содержат специальные отверстия, позволяющие создавать оптимальный уровень воздухообмена. Модели содержат вставки из поликарбонатного сырья, что позволяет впустить внутрь дневной свет. При наличии таких отверстий, открывать конструкцию, чтобы наблюдать за происходящим снаружи, не требуется.
4. С пенонаполнителем: подходят для оснащения массивных ворот, здесь профиль содержит вспомогательный материал твердого типа. Эти модели немного похожи на экструдированные, однако отличаются легкостью веса. Впрочем, уровень защиты от взлома у них немного ниже, чем у аналога.

Выбираем рольставни для ворот

Чтобы самостоятельно подобрать рольставни для ворот, необходимо учитывать:

• материал и способ изготовления конструкции;
• метод управления воротами;
• степень защиты.

Из каких материалов, и какими способами изготавливаются рольставни

Подъемные рольставни могут быть изготовлены из следующих материалов:

• пластика. Такие ворота считаются наименее крепкими и устанавливаются исключительно в качестве мебельных фасадов;
• сталь. Секционные стальные ворота отличаются наибольшей устойчивостью к взломам и проникновению шума. Отрицательными аспектами данного материала являются высокая стоимость, подверженность коррозии при нарушении защитного слоя и большой вес;

Ворота, изготовленные из стали

алюминий. Рольставни алюминиевые отличаются устойчивостью к образованию коррозии и негативному воздействию влаги, небольшим весом, что способствует простоте установки, приятным внешним видом, меньшей стоимостью. Однако установка таких ворот возможна только при наличии дополнительной защиты от несанкционированного проникновения.

В большинстве случаев на гаражи и загородные ворота устанавливаются стальные рольставни. Алюминиевые профили могут быть использованы для магазинов, складских помещений и так далее, оборудованных охранными сигнализациями.

Для изготовления ворот типа рольставни используются:

• метод роликовой прокатки. Отличаются небольшим весом и минимальным запасом прочности. Для дополнительной защиты применяется полиуретановая пена;
• метод экструзии. Ворота отличаются высоким уровнем прочности, которая достигается путем дополнения основной сетки ребрами жесткости.

Технологи управления воротами и их особенности

В зависимости от способа управления выделяют следующие виды ворот:

рольставни с ручным приводом. Как правило, ручное управление используется при монтаже ворот небольших размеров, изготовленных из пластика или алюминия. Ручное управление менее подвержено поломкам, при необходимости ремонт может быть произведен самостоятельно. Из отрицательных аспектов можно выделить сложность управления и отсутствие удобства;

Рольставни с ручным приводом управления

автоматические рольставни. В данном случае управление производится с пульта и может быть осуществлено с любой точки дома, что способствует увеличению уровня удобства

При выборе автоматического привода так же важно знать размеры ворот, так как для больших конструкций требуется мотор с большей мощностью

Автоматические роллерные ворота

Виды ворот в зависимости от степени защиты

Все рольставни могут быть классифицированы в зависимости от степени защиты помещения. В настоящее время выделяют следующие группы:

• ворота с низким уровнем защиты (серия Р1 – Р2). Классические рольставни, которые защищают исключительно от проникновения постороннего шума и пыли. Устанавливаются на окна, мебель или в иные проемы, не требующие защищенности;
• ворота со средним уровнем защиты (серии Р3 – Р5). Наиболее востребованные среди потребителей, могут защитить от взлома и проникновения посторонних лиц;
• ворота с высоким уровнем защиты (серии Р6 – Р8). Конструкции данного типа защищают не только от взлома, но и пуль благодаря наличию брони. Устанавливаются, как правило, при въездах на особо охраняемые территории.

Дополнительными аспектами выбора являются размеры ворот, толщина стенок и профилей, цвет, количество створок, а также наличие/отсутствие дополнительных возможностей.

Гаражные ворота-рольставни и их монтаж

Одним из недостатков рольставней для гаража считают поломки их автоматики. Однако специалисты, продающие эти конструкции, говорят, что бесперебойная работа может быть обеспечена грамотной установкой. Кроме того, от правильного монтажа зависит и внешняя привлекательность ворот.

Перед заказом и покупкой ворот обычно на место приезжает специалист, который тщательно измеряет проем, указывает в заявке толщину стен, а также материал, из которого они сделаны. Отметим, что рольставни устанавливаются на гладкую поверхность без штукатурного мусора и трещин. Допустим перепад в 1-5 мм.

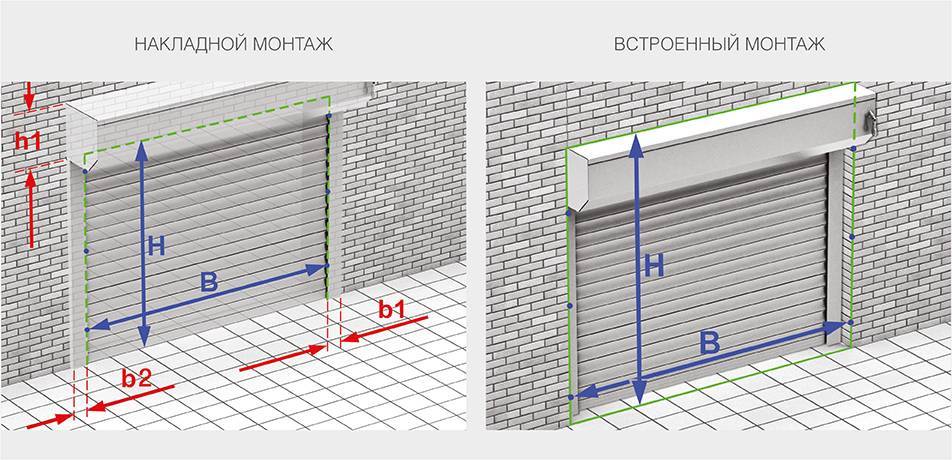

Есть несколько типов монтажа: накладной, встроенный (на картинке), комбинированный.

1. Накладная установка — наиболее простой способ, который доступен даже непрофессионалу. Достаточно иметь некоторые навыки в сборке конструкций, понимать инструкцию по установке и иметь помощника. Из-за солидного веса устройства установить роллету без ассистента практически невозможно. Накладной монтаж бывает внешним и внутренним, с точки зрения дизайна для гаража лучше выбрать внутреннее расположение механизма.
2. При встроенном монтаже, который нужно осуществлять при наличии опыта установки, необходимо короб с валом закрепить под проемом. Это более трудоемкий процесс по сравнению с накладным монтажом, и лучше его производить специалистам. Ворота смотрятся гармоничнее, когда короб не выделяется на фасаде, но для этого требуются дополнительные работы. Например, надо подгонять проем гаража для монтирования рольставней, изготавливать внутренние крепления короба вала. После всего желательно провести финишные работы для отделки поверхности короба, чтобы он не был заметен.
3. Комбинированный способ монтажа используется, когда по каким-то техническим характеристикам стен проема встроенный тип установки не удается осуществить.
