Установка своими руками
Инструменты и материалы
Необходимый набор инструментов:
- рулетка второй группы точности;
- строительный уровень первой группы точности или отвес;
- перфоратор;
- электродрель с набором сверл различного диаметра по металлу, дереву и бетону;
- шуруповерт;
- молоток и пассатижи;
- ножницы по металлу;
- набор гаечных ключей;
- стандартный набор электрика (при установке автоматического привода).
Изнутри можно повесить занавес из полосок брезента или пластика. В этом случае при распахивании ворот тепло не будет стремительно уходить.
Дополнительные материалы – монтажная пена с небольшим коэффициентом расширения, силиконовый или акриловый герметик для уплотнения зазоров, отверстий и швов, которые образуются между стенами и изделиями. Они должны быть совместимы с материалом устанавливаемой конструкции и строительных элементов. Кроме того, для бетонных проемов нужны стальные анкера и дюбеля из пластмассы с забивными элементами или шурупами. Если проемы из металла, применяются самонарезающие винты, а для облегченного кирпича (с отверстиями) – распорные стальные анкера, обеспечивающие длину анкеровки не меньше 6,5 см. Для проемов из дерева необходимо приготовить шурупы или проходящие насквозь стяжные шпильки. Для таких элементов управления, как кардан, клипсы, лентоукладчик, применяются дюбеля из пластмассы с винтом или шурупом.
Подготовка гаражного проема своими руками
Проем должен иметь строго прямоугольную форму или форму, предварительно согласованную с изготовителем конструкции. Отклонения рабочей поверхности от горизонтали и вертикали не должны быть более 1,5 мм на 1 м поверхности, но при этом – не превышать 5 мм на всю поверхность. Разница в величине диагоналей также не должна быть более 5 мм.
Необходимо произвести тщательный осмотр стен гаража в местах установки рольставни. При выявлении неровностей или каких-либо других дефектов их надо устранить. Кривую плоскость выравнивают строительными смесями под контролем строительного уровня или отвеса. Более дешевый и простой способ выравнивания – использование специальных прокладок на участках крепления шин и короба. Это необходимо сделать для того, чтобы направляющие были расположены строго параллельно. Любые швы, отверстия и зазоры заделывают раствором штукатурки или силиконом.
Просверливают отверстия, диаметр которых зависит от типа тягового механизма: для кабеля электродвигателя или шнура для ручного подъема диаметр отверстия должен составлять 12 мм, для карданного механизма – 20 мм, для ленточного управления – 16 мм.
Этапы установки рольставни
Вначале производится сборка и подготовка самого каркаса, состоящего из направляющих и короба. На направляющих шинах предварительно делаются отметки через каждые 0,5 м, по которым просверливают с внешней стороны направляющих планок отверстия для крепежа. Для саморезов диаметром 4,2 мм и 6 мм диаметр сверла должен быть соответственно 5 мм и 6,2 мм, для дюбелей в 8 и 10 мм – 8,2 мм и 10,2 мм. Верхние и нижние отверстия должны отстоять от края обреза не более чем на 150 мм. После этого необходимо:
- Собранный каркас приложить к месту монтажа.
- С помощью уровня проверить симметричность проему и правильность расположения в пространстве.
- Используя сделанные на коробе и шинах отверстия, отметить в обрамлении проема места крепления, снять каркас и перфоратором просверлить отверстия для дюбелей.
- Зафиксировать каркас, соблюдая равномерность и величину затяжки элементов крепежа; с этой целью надо периодически проверять правильность положения короба и шин с помощью уровня и отвеса, что предотвратит перекос короба.
- В соответствии со схемой присоединить к электроприводу элементы электроуправления, после чего монтируются элементы, предназначенные для ручного управления.
- Осуществить сборку полотна рольставни с ригелями или тяговыми пружинами.
- Тяговые элементы зафиксировать к валу привода, а пружины заправить в перфорационные отверстия.
- Установить стопоры, которые ограничивают крайние положения спуска и подъема.
- Методом десятикратной апробации провести наладку и тестирование функционирования полотна в разных положениях – максимально поднятом, промежуточном и опущенном.
- Осуществить гидроизоляцию швов и щелей, установить аксессуары и декоративные заглушки.
Установка своими руками рольставни при точном соблюдении всех пунктов инструкции обеспечит качественное функционирование гаражных ворот.
Виды монтажа роллетных ворот
Установка секционной группы снаружи производится с обязательным монтажом защитного корпуса, куда полотно уходит во время открывания устройства. При внутренних работах по монтажу, используют консольную методику. Ворота не оснащаются коробом, что обеспечивает плотность и тишину движения конструкции. Сниженная нагрузка подвесов позволяет увеличивать эксплуатационные сроки элементов системы.
Защитный короб может крепиться сверху или в проеме. Первый вариант именуют накладным, он не загромождает проем, оставляя его свободным.
Вторая разновидность именуется встроенной, она не имеет выступов. Полотно составляет единое пространство с боковыми стенами, потому абсолютно незаметно издалека. Несмотря на то, что подобное размещение закрывает часть прохода, оно очень надежно.
Комбинированный тип монтажных работ предполагает оборудование прямо над проемом ниши, куда будет установлен защитный короб. Этот метод оставляет открытость прохода, без необходимости навешивания снаружи выступающих элементов. Правильно подобранный цвет ворот, позволяет добиться полного слияния с цветом фасада, когда остаются закрытыми.
Особенности рулонных ворот
Комплектация рулонных ворот:
- свободно соединенные блоки полотна;
- мощный двигатель;
- направляющие с надежным уплотнителем;
- блок концевых выключателей;
- ручная разблокировка в виде рычага;
- дистанционное управление с кнопкой открывания на брелке;
- система контроля команд.
Особенности конструкции
Ламели – это секционные блоки, представляющие собой многослойную конструкцию, соединяющую в себе алюминиевый профиль и пенополиуретановый наполнитель.
Эти блоки, собранные в единое целое, и создают полотно, размеры и толщина которого варьируются в зависимости от поставленной цели.
Для создания приятного внешнего вида блоки покрываются несколькими слоями антикоррозийной краски (выбор цвета на усмотрение владельца), что обеспечивает воротам хорошую защиту от атмосферных явлений.
Устройство рулонных ворот
Размещение
Рулонные ворота для гаража хороши тем, что позволяют совершить установку как снаружи, так и внутри помещения, что делает их незаменимыми в том случае, когда другие варианты невозможны.
Особенно хороша внутренняя установка с высокой степенью защиты от взлома.
Теплоизоляция
Металлические рулонные ворота отличаются хорошими качествами теплоизоляции за счет специализированных уплотнителей, защищающих помещение от холода и пыли по контуру проема.
Также стоит отметить высокую жаропрочность материала ворот, не воспламеняющихся, а соответственно и не выделяющих опасных веществ.
Открывание
Нужно ли открывать ворота своими руками? Нет. Автоматика позволит владельцу совершить все манипуляции с помощью специального брелка.
Варианты выбора гаражных ворот
Когда планируется устанавливать ворота при въезде в гараж, рассматривают существующие виды конструкций. Но сделать выбор сложно, т. к. при беглом осмотре все они достойны внимания, имеют ряд преимуществ
Но при изучении классификации гаражных изделий для установки на въезд важно знать обо всех скрытых тонкостях, плюсах и минусах
Нужно обращать внимание на типы конструкций:
Подъемные ворота. В народе так чаще всего называют секционные изделия. Но подъемными могут быть и другие разновидности, в частности, рольставни. Главный принцип таких конструкций – обеспечение возможности проезда авто через проем в условиях, когда рядом нет свободного пространства для открывания распашных створок.
Распашные: представляют собой створки на каркасе, они движутся по направлению от участка и в противоположную сторону, зависит от разных факторов. Оба варианта имеют недостаток – необходимость обеспечить свободное место рядом, но зато ворота этого вида могут прослужить очень долго благодаря простоте конструкции. Это практичный вариант, еще такое изделие не ограничивает высоту проезда, но для гаража распашной вид изделия подходит, только если перед объектом достаточно места. К тому же конструкция может мешать проезду транспорта – делает проем более узким.
Откатные ворота. Основу конструкции составляет подвижное полотно и роликовые системы, колеса (ролики качения). Система управления может быть автоматической или механической. Полотно опирается на ролики, при этом происходит его движение по направлению к противоположному столбу и улавливателям, которые на нем установлены. Откатными часто называют раздвижные воротные конструкции. Они отличаются способом движения и незначительно – конструкцией. Так, полотно откатных изделий движется на роликах, расположенных с двух сторон. Раздвижные перемещаются по направляющей балке и при помощи роликовой системы, предусмотренной с одной стороны ворот. По мере движения свободный конец оказывается без опоры.
Рольставни для гаража. Представляют собой полотно, которое закреплено на валу, наматывается на него по мере перемещения. Основу конструкции составляют ламели, которые соединены между собой, но так, чтобы сохранилась подвижность, гибкость изделия
Короб находится в верхней части проема, но при установке на въезде он способствует ограничению высоты, поэтому важно учитывать вид транспорта, который будет проезжать через рольставни.
Секционные гаражные ворота. Они состоят из нескольких сэндвич-панелей, соединенных между собой
Каждый такой элемент состоит из двух листов с пенополиуретаном внутри. Для установки используются направляющие Г-образной формы, они находятся под потолком, что способствует снижению высоты помещения на участке перед воротами. На производственных объектах подъемные изделия движутся по прямым направляющим, т. к. там величина притолоки в 2-3 раза превышает размер ворот. В гараже такой вариант не может быть применен из-за недостаточной высоты помещения.
Простое автоматическое управление. Когда рольставни или другие виды изделий открываются дистанционно, это дает возможность сократить время ожидания, что важно, т. к. современный ритм жизни стремительный. Кроме того, автоматическое управление позволяет сохранить силы. Не придется самостоятельно двигать полотно, т. к. все действия выполняются благодаря электроприводу.
Особенности рулонных ворот
Рулонными данные ворота называются потому, что при открывании сворачиваются вокруг вала. Соответственно, их полотно состоит из множества узких ламелей. По сути, это разновидность жалюзи-рольставней.
Главным их достоинством является компактность, так как при открывании они сворачиваются в небольшой рулон, расположенный над входом в гараж. Поэтому рольворота являются отличным решением в тех случаях, когда необходимо сэкономить пространство.

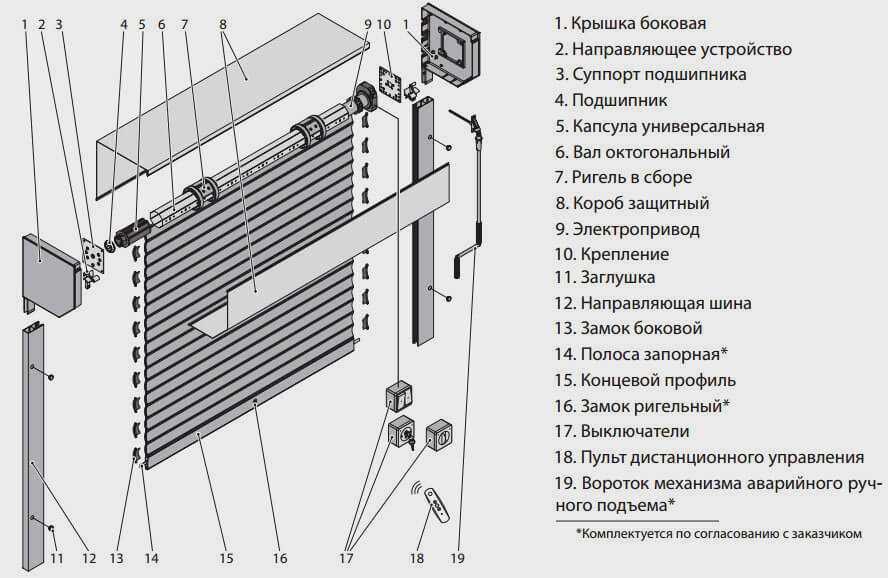

Схема устройства роллетных ворот
Достоинства
Помимо компактности роллетные ворота обладают и другими некоторыми достоинствами:
- удобные в эксплуатации – в продаже существуют автоматические рулонные ворота, которые работают от пульта ДУ;
- являются достаточно долговечными благодаря простоте конструкции, к тому же, при необходимости всегда можно выполнить их ремонт;
- относительно невысокая цена – 16-35 тысяч рублей, в зависимости от модели;
- могут иметь практически любые размеры. В продаже можно даже найти ворота, ширина которых достигает шести метров.
Именно по этим причинам многие люди отдают предпочтение рулонным воротам.
Компактный рулон полотна практически не отнимает полезное пространство
Недостатки
Наряду с достоинствами рулонные ворота для гаража имеют и свои недостатки:
- уровень защиты от взлома гораздо ниже, чем, к примеру, у традиционных распашных ворот. Поэтому их лучше использовать для гаража, расположенного на территории участка загородного дома или охраняемого комплекса, т.е. там, где вероятность взлома минимальна. Зачастую их используют для паркинга, где их применение тоже вполне целесообразно;
- такие ворота невозможно сделать с калиткой, поэтому в гараже придется обустроить дополнительный вход;
- не подходят для отапливаемых гаражей. Дело в том, что полотно содержит большое количество щелей. Правда, существуют модели с утолщенными ламелями, покрытыми полимерным утеплителем, но, все равно назвать их теплыми нельзя;
- в зимнее время полотно может подвергаться обледенению, в результате чего механизм работает некорректно;
- дизайн рулонных ворот оставляет желать лучшего, к тому же ни о каком разнообразии речи быть не может. Поэтому вы можете выбрать лишь цвет ворот.
Таким образом, прежде чем приобретать подобное изделие, следует хорошо подумать и взвесить все плюсы и минусы, так как перевес зачастую бывает не в их пользу.
Автоматические скоростные рулонные ворота часто применяются для паркингов
Типичные просчёты
Чтобы конструкция функционировало долго и надёжно, при работе нужно учитывать несколько нюансов. Существуют типичные ошибки, часто допускаемые начинающими монтажниками:
- Направляющие во время монтажа не выставлены по уровню. Отклонение от вертикальной или диагональной линии может стать причиной заклинивания полотна. Часто такая неприятность происходит летом, в это время металл нагревается и из-за этого увеличивается в объёме;
- Короб негерметичен, в результате в него попадает влага, что приводит к коррозии металлических элементов и уменьшению эксплуатационного срока механизма. Если у вас часто идут дожди, то между основанием короба и его крышкой желательно уложить уплотнитель;
- При закрывании полотна ворот им должны быть закрыты крепёжные болты. Иначе их будет несложно вывернуть, и защита конструкции станет минимальной. Если при монтаже у вас случился такой недостаток, то необходимо рассверлить головки винтов, чтобы сильно усложнить работу злоумышленникам. Конечно, при необходимости снять ворота-рольставни вам тоже придётся немного помучится, чтобы их выкрутить.
Делаем рольставни из бумаги самостоятельно: пошаговая инструкция
Рольставни такого типа отличаются простотой конструкции, малым весом, удобством эксплуатации. Сделать их несложно, т. к. достаточно подготовить бруски для крепления легкого бумажного полотна. При подъеме материал складывается гармошкой.
Необходимые в процессе инструменты
Для работы не требуется много сложной техники, электроприборов, приспособлений, как в случае с монтажом рольставней из металла на приводе. Самые простые инструменты:
бумажные/виниловые обои – от их свойств и структуры зависит, как долго будет служить и сохранять форму изделие;
клей для скрепления бумаги: стандартный крепеж не понадобится (дюбели, шурупы, саморезы и др.), для фиксации бумаги используется клеящий состав, но он понадобится для крепления отдельных частей полотна, для его фиксации на брусках применяют другой способ;
нить толщиной 1 мм – слишком тонкая не подойдет, попросту порвется под тяжестью полотна;
карниз – можно применять готовое магазинное изделие или самостоятельно изготовленное, главное требование для подбора материала – жесткость, чтобы конструкция смогла выдержать давление;
утяжеляющая планка из дерева (чаще всего): очень легко подобрать подходящее изделие, дома обычно достаточно подобных деталей – выбирают не слишком тяжелую планку, чтобы не порвать полотно;
толстая швейная игла, альтернативный вариант – шило;
бусины, важно выбирать их с учетом толщины нити, иглы, чтобы можно было насаживать для изготовления шнура;
ножницы:
струбцина;
сверло, будет использоваться для выполнения отверстий.
Схема процесса
Самостоятельное производство рольставней на основе бумаги или обоев занимает мало времени и почти не требует усилий. Основные этапы процесса изготовления:
Первый этап. Составление схемы. Необходимо определиться с параметрами полотна, что зависит от ширины рулона обоев. Также решается, какой должна быть высота – рассчитывается по габаритам проема. Дополнительно учитывают запас, т. к. бруски сверху и снизу должны находиться за пределами периметра проема. Эскиз обязательно содержат и элемент системы управления – шнур, его длину, месторасположение.
Второй этап. Выполнение точного промера дверного или оконного проема. Лучше учесть запас, т. к. при подготовке обоев возможно искривление линии среза. Это приведет к уменьшению площади полотна. Рекомендуется предусмотреть размер на 30-40% больше высоты проема.
Этап третий – отрезать требуемое количество бумаги для рольставней. Необходимо решить, какой способ монтажа будет выбран: накладной, внутренний. Второй из вариантов реализуется по-разному: гармошка из бумаги может располагаться заподлицо со стеной или находиться в глубине проема, в таком случае запаса, наоборот, быть не должно, т. к. полотно начнет топорщиться.
Этап четвертый. Сооружаем гармошку из обоев. Ширина может быть произвольной, но не следует делать изгиб слишком маленьким или большим, достаточным является 2-3 см
Важно складывать обои через равные промежутки. Тогда получится полотно одной толщины.
Этап пятый
Фиксируют двумя брусками, сжимают струбциной. Чтобы бумага лучше держала форму, допустимо немного увлажнить обои. В результате складки рольставней не распрямятся через некоторое время. Этому способствует и прочная сильная стяжка струбциной.
Этап шестой. Просверлить дерево насквозь – 2 бруска, не удаляя струбцину. С двух сторон делают отверстия диаметром 1 см на расстоянии не более 40 мм от края. Также важно сделать отверстие, определив середину брусков, его диаметр должен быть в пределах 2-3 мм.
Этап седьмой. Протянуть нить через отверстия, закрепить. С ее помощью будут фиксироваться складки, появится возможность поднимать и удерживать рольставни на определенном уровне.
Этап восьмой. В нижней части нужно будет установить утяжеляющую планку. Останется закрепить готовое изделие над проемом.
Минусы рольставней для гаража
Любой механизм имеет как плюсы, так и минусы. К очевидным минусам рольставней относится:
- Низкая герметичность и слабая устойчивость к влаге. Такой недостаток позволяет поступать холодному воздуху в помещение.
- Замерзание движущихся элементов механизма при низких температурах, что приводит к снижению функциональности и уменьшению срока эксплуатации. Приведение в рабочее состояние замерзших механизмов следует осуществлять при помощи специального спрея, так как иное может привести к повреждению деталей.
- Высокая стоимость рольставней. Иметь гаражные ворота в виде рольставней даже с ручным управлением — “удовольствие” не из дешевых.
Несмотря на наличие существующих минусов, владельцы автотранспортных средств все же отдают предпочтение рольставням, ввиду их комфортности, неприхотливой эксплуатации и высокой степени защиты.
Разница между разными приводами рольставней
Помимо материала изготовления, рольставни отличаются по типу привода
Электрический привод. Этот способ управления работой рольставней позволяет использовать устройства аварийного открывания и дистанционное управление. С таким приводом можно применять автоматические замки. Основной недостаток – ограничение размера по ширине проёма (минимально 60 см.)
Карданный привод. Дешёвое и надёжное устройство для управления рольставнями. Можно на выбор использовать несъёмный или съёмный узел. Минусом является то, что масса дверного полотна не должна превышать 36 кг.
Тросовый привод. Это надёжное и недорогое приспособление можно устанавливать прямо на стену или крепить к направляющей. Тросовый привод, к сожалению, не может работать вместе с перфорированными рольставнями. Обязательное условие – установка нижнего замка.
Ленточный привод. Самый дешёвый и простой способ управления роллетами. Недостаток –ограничение по массе дверного полотна (не более 15 кг). Эту систему нельзя провести сквозь стену.
Преимущества рулонных ворот
Рулонные системы оберегут вашу жизнь от постороннего внимания, не теряя при этом красоты и привлекательности фасада дома.
Защита от шума.
Пенное наполнение алюминиевых пакетов хорошо борется с посторонними шумами, что немаловажно для эффектного отдыха. Защита от метеоусловий
Защита от метеоусловий.
Ворота хорошо держат порывы ветра, защищают от влаги и холода или повышенной жары.
Защита от проникновения.
Уникальная конструкция запорного механизма гаражных ворот способна защитить от несанкционированного попадания.
Стоит отметить в довесок к вышеперечисленному, что гаражные ворота можно опускать и поднимать до определенного уровня, а некоторые модели создают иллюзию присутствия в доме людей.
Конечно, металлические рулонные конструкции достаточно высоки в цене, но с качеством защиты, которое они обеспечивают, не сравнятся никакие другие модели.
Замок на роллетные ворота
На последнем концевом элементе рольставни при сборке прикрепляются автоматические замки – ригели. Они нужны для более плотного примыкания к полу. Боковые заглушки и запирающий цилиндр позволяют оставлять бокс без присмотра на длительное время. Без установления автоматики замок на роллетные ворота обязателен, ведь полотно, хоть и ненамного, но можно приподнять на несколько сантиметров.
Время и средства, потраченные на продумывание и монтаж роллетных ворот, обеспечит их бесперебойную работу и комфорт в использовании. Новое время требует новых форм, соответствующих духу времени, и рольставни отвечают на вызовы нового тысячелетия.

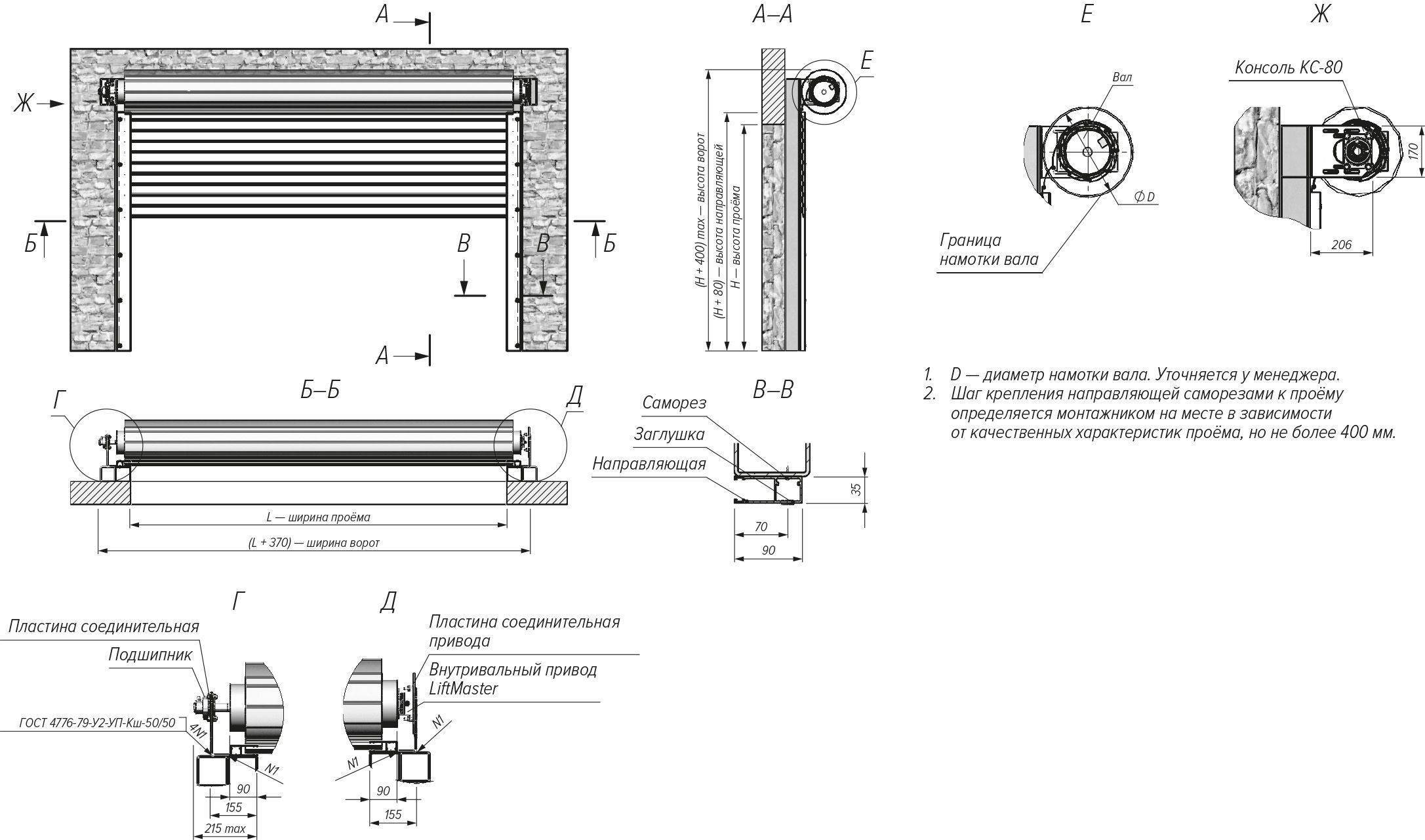

Подготовка проема
Сначала нужно выбрать тип монтажа. Может быть накладной на проем или встроенный. Дальше нужно определиться с конструктивными характеристиками ворот для их установки в проем.
Требования для проема:
- Поверхность должна быть ровной, без выступов и трещин внутри или вокруг проема.
- После проверки уровнем отклонение поверхности может быть не более 5 мм.
- Проем нужно очистить от элементов системы вентиляции, электропроводки, трубопроводов.
Размеры проема
Если есть накладная установка, измерить размер проема нужно с той стороны, на которую будет устанавливаться полотно. Измеряйте следующим образом:
- Сначала измерьте проем в трех точках. Наибольший размер берем за показатель.
- Затем измерьте высоту в трех точках и возьмите за базу наибольший размер.
- Измеряйте боковые пристенки, чтобы хватило расстояния для установки направляющих.
- Измеряйте расстояние над проемом, чтобы хватило для установки короба.
Если планируется встроенный монтаж, делаем следующим образом:
- Сначала измеряйте ширину проема внутри в трех точках. Наименьший размер берем за показатель.
- Точно так и с высотой.
Комплектующие для рольворот
Комплектующие
Рольворота для гаража включают в себя такие комплектующие:
- Направляющие;
- Короб;
- Алюминиевые ламели;
- Крепления, заглушки, метизы.
Каждый элемент нужен для нормального функционирования ворот. Направляющие задают траекторию движения при открытии и закрытии механизма. Короб закрывает привод и полотно, которое скручивается при закрытии. Он включает в себя верхний, задний и боковые крышки и октогональный вал.
Полотно включает в себя алюминиевые профили:
- Роликовые прокатки;
- Экструдированные профили.
Роликовые прокатки состоят из алюминиевой ленты, которая покрыта двумя слоями лака. Они заполняются либо мягким, либо твердым пенным наполнителем.
Благодаря смотровым профилям с прозрачными вставками есть возможность попадания дневного света в помещение. Благодаря вентиляционным профилям происходит дополнительный воздухообмен.
Экструдированные профили включают в себя алюминиевые слитки, которые сделаны путем выдавливания из цельного полотна.
Под установку замка используют концевые профили. Есть также ригельные профили, в которых замок размещен с внешней или внутренней стороны помещения.
Благодаря концевому захвату конструкция устойчива к порывам ветра.
Привод роллетных ворот
