Самодельные замки с секретом для гаража, делаем правильный выбор

Самодельные элементы гаража: замки

Для воров ни замок с секретом, ни высокий забор не преграда. Однако иногда самодельные замки и для них могут стать большей проблемой, чем покупные заводские изделия. В давние времена в деревнях и даже в городах двери в дома не запирались. Но в наше время запирать приходится все и везде. Для охраны жилища, а порой и гаража, не то что замки, даже дорогостоящую сигнализацию устанавливают.

Самодельные запоры

Казалось бы, в продаже есть сколько угодно всевозможных запирающих устройств, задвижек, засовов, замков со множеством секретов. Зачем же нужны самодельные замки? Во-первых, к таким замкам вряд ли можно подобрать ключи, ведь они изготовляются в единичном экземпляре, и чертежи к ним не найти ни в литературе, ни в интернете. Во-вторых, придумывание и изготовление запорных устройств собственными руками — занятие очень увлекательное для многих домашних умельцев.

Как сделать запоры на гаражные ворота собственноручно? Как утверждают мастера, надежный замок для гаража или ворот может сделать чуть ли не каждый. Ниже описан, по их мнению, самый удобный и надежный способ запирания двустворчатых ворот.

Преимущество такого запора-вертушки состоит в том, что ворота запираются только изнутри. На наружной поверхности нет никаких замочных скважин, а изнутри запор представляет собой металлическую перекладину, которая поворачивается на штыре. Эта щеколда поднимается и опускается в металлические пазы, прикрученные к обеим створкам гаражных ворот.

Такая вертушка закрывается и открывается без особых усилий. Главный ее недостаток в том, что в воротах должна быть дополнительная дверь. А вот ее уже придется запирать на замок. Если же гараж пристроен к жилой постройке и вход в него есть из дома, то такой запор — самая надежная и экономичная вещь.

Также запоры на гаражные ворота своими руками с запиранием изнутри можно сделать при помощи изогнутых буквой «Г» штырей. Они вращаются в скобе, приваренной к каждому краю воротного полотна — сверху и снизу.

Для верхних запоров делается упор в виде небольшой горизонтальной металлической пластинки, чтобы штырь не падал вниз под собственным весом. Нижние штыри просто втыкаются в землю или в специально устроенные в полу гаража отверстия. Такие запоры для гаражных ворот вполне надежны и доступны в изготовлении.

Конструкции винтовых замков

Винтовой замок отличается простотой конструкции, однако люди за длительный срок его эксплуатации произвели модификации, сделав его более хитроумным. В этой связи можно говорить об особенностях конструкции замков данного типа.

1. Первая из рассматриваемых конструкций имеет следующую особенность, вместо болта используется срезанная наискосок шпилька. На скосе шпильки делается зазубрина. Ключ состоит из двух элементов: один элемент накручивается на резьбу шпильки, а другой цепляется за зазубрину, позволяя эту шпильку выкрутить.
2. Второй конструкционный вариант винтового запирающего устройства предполагает использование болта с нестандартным отверстием в головке. Соответственно, чтобы его открутить потребуется торцевой ключ со шпилькой, точно подходящей под отверстие.
3. Третий вариант также предполагает внесение изменений в конструкцию болта и ключа, в головке болта высверливается углубление. В боковых стенках этого углубления проделываются маленькие отверстия, сама головка болта стачивается так, чтобы на ней не осталось граней, и невозможно было ни за что зацепиться простым торцевым ключом.

   Концы шпильки также подпружинены, это позволяет вставить ее в углубление, находящееся в головке болта, а изогнутые части цепляются за боковые отверстия. Надежно уцепившись, шпилька позволяет выкрутить болт и открыть замок.

4. Гаражный замок с винтом можно дополнительно защитить, если создать гибридную конструкцию из винтового и сувальдного замков, суть конструкции заключается в следующем. Делаем обычный винтовой запор и утапливаем его, далее устанавливаем рядом накладной сувальдный замок. В торце его ригеля засверливаем отверстие и прикручиваем пластинку, которая должна ходить вместе с ригелем при открывании и закрывании сувальдника. Когда мы закрываем сувальдный замок, пластина должна сыграть роль «шторки», скрывающей замочную скважину винтового запирающего устройства. Таким образом, чтобы добраться до винтового замка, злоумышленнику сначала потребуется вскрыть сувальдник.

Миф о надежности винтового замка

Распространилось мнение о том, что простое винтовое запирающее устройство является сверхнадежным. Сразу опровергнем эту точку зрения. Подобный замок на калитку или ворота можно устанавливать только наряду с другими запирающими устройствами. Ведь злоумышленники давно уже научились вскрывать данный замок без ключа с помощью обычной медной трубки.

Классическое винтовое запирающее устройство вообще лучше не устанавливать, поскольку оно всем хорошо известно, прежде всего, ворам. Модифицируйте его самостоятельно в соответствии с одним из предлагаемых выше вариантов или придумайте что-то свое. А о том, как это лучше сделать мы поговорим далее.

самодельные замки (есть у кого нибудь идеи как сделать ?)

Часто реечные (и обратные тоже) гораздо успешней вскрываются отвёрткой, чем родным ключём.

Так однажды один мой сосед по гаражу с пеной у рта уверял слесарей с местного завода и по совместительству соседей-алкоголиков, что вскрыть невозможно… и невзначай оставил на столе поллитру.

Вскрыто (семь секунд), выпито, закрыто обратно — нам чужого не надо (кроме водки — она «сектор приз»)

Все претензии на следующее утро отметались просто — так его-же (замок) открыть невозможно…

Когда надоело менять личинки на Россельмашевском гаражном замке (зимой клинит/мёрзнет чем не поливай) я себе на гараж сделал очень простой механизм замка в качестве дополнительного, суть попытаюсь обьяснить на словах:

У меня поворотный цилиндрик оканчивается шестерёнкой и двигает рейку.

В принципе можно вместо шестерёнки к цилиндрику просто присобачить поворотный засов по подобию запоров деревянных оконных рам.

Поворотная часть представляет собой просто цилиндрик с внутренней резьбой на торце.

В резьбу вворачивается винт.

В завернутом состоянии винт прижимается шляпкой к торцу цилиндрика и может передавать момент от ключа на открывание замка.

В вывернутом состоянии винт упирается проточкой сверху шляпки в накладную шайбу.

По центру шайбы отверстие для ключа.

Ключ — цилиндр с эксцентричной выборкой/засверловкой примерно на полтела и соотношением диаметров примерно 1:2.

На шляпке винта ответная часть, сделанная зацело с винтом.

На конце ключа мощное кольцо с отверстием на случай усиления девайса воротком.

Сталь для винта и ключа бралась твёрденькая, но чтоб обработать можно было.

Всё предварительно вычерчивал в КАДе — крайне желательно, чтоб точки контакта эксцентрика и ключа были на максимально возможном диаметре и перпендикулярны нагрузке — и примерно равнопрочны боковины выборки ключа и эксцентрик.

По понятным причинам прочертёжку с размерами показывать на буду.

Работает механизм просто.

Нужно закрыть: ставим ключ и сначала вращаем на открывание притягивая тем самым винт/болт к цилиндру (если он уже затянут, то это делать не надо).

Врашаем на запирание замка и при запертом замке уже отвинчиваем болт от цилиндра и крутим до тех пор пока болт не упрётся своей головкой/проточкой в накладную шайбу и затагиваем в этом положении.

При открывании всё в обратном порядке + затягиваем винт/болт в цилиндру.

А ещё можно изобрести кучу вариаций с левыми и правыми резьбами и ключём, имеющем навинченную контрогайку для открывания.

Секретность всех подобных девайсов только в оригинальности конструкции, а взломозащищённость только в необходимости силовых открывающих ключей или другого силового вмешательства.

По крайней мере мой отвёрткой так просто не откроешь, а быстрей сломаешь отвёртку, или весь эксцентрик покоцаешь.

Можно конечно пластилином оттиск сделать и ключ повторить, но смысл, если у меня стоят ещё два замка совершенно другого типа.

А если целенаправленно — то вскроют всё, в том числе автогеном…

Чтоб такой замок не сыграл злую шутку с самим хозяином надо делать всё очень надёжно от поломок, и заранее продумать, как сами будете вскрывать в случае чего.

А самый простой замок наверно будет — завернуть через дверь типо автомобильную секретку в косяк.

Если секретку заглубить и секретка грамотная, то открыть без ключа будет весьма проблематично.Изменено 27 мая, 2009 пользователем Chernyshov

Как изготовить простой гаражный замок

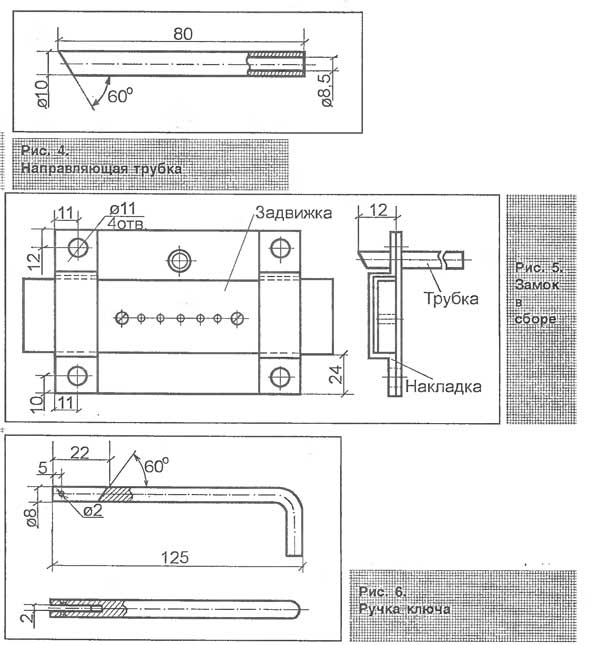

Инструкция по изготовлению простого накладного замка с задвижкой, которая приводится в движение специальным индивидуальным самодельным ключом, состоит из следующего:

• Изготовление основы замка. Это металлическая пластина толщиной примерно три миллиметра, с диаметром 10 миллиметров.
• Из такого же металла вырезаются две накладки:

1. шириной — 22 миллиметра;
2. длиной – 120 миллиметров.

• Накладки загибаются в тисках по эскизам.
• Изготавливается задвижка.
• Готовится направляющая трубка с наружным диаметром примерно 10 миллиметров для ключа замка. Длина ее зависит от толщины ворот. Один конец трубки срезается под углом 60 градусов, как показано на рисунке 4.
• Сборка конструкции начинается с приварки накладок к краям основания

• В углах пластины сверлятся четыре отверстия для фиксации замка к двери.
• Направляющая трубка вставляется в отверстие пластины диаметром 10 миллиметров, скос — к накладкам.
• Аккуратно приваривается трубка к основе, при этом необходимо соблюдать взаимную перпендикулярность.
• Вставляется задвижка в накладки, посередине между ними.
• В задвижку ввинчиваются два винта диаметром М4, длиной около восьми миллиметров. Эти винты являются ограничителями хода задвижки, желательно под их головки поставить пружинные шайбы.

Ключ подбирается из круга диаметром 8 миллиметров, длина его 150 миллиметров.

Один конец его, примерно 25 миллиметров длиной, загибается под углом 90 градусов.

• С другой стороны формируется пропил под углом 60 градусов.
• Сверлится отверстие в зоне пропила.
• Изготавливается бородка по рисунку 7.
• Ключ собирается по рисунку 8.

Секретность замка обеспечивается сверлением отверстий под ключ в задвижке ниже или выше, интервал при этом может быть один миллиметр, что обеспечит замку большое число вариантов «секретности». Для этих целей можно менять размер 12 по рисунку 5 в допустимых пределах.

Как изготовить гаражный замок своими руками более подробно показано на видео. Качественный замок в гараже – гарантия безопасности автомобиля.

Главное преимущество замков с секретом, сделанных собственными руками, заключается в том, что по своей природе они являются уникальными. Профессиональные взломщики не стоят на месте. Они давно уже изучили многие схемы работы заводских запоров и без труда могут вскрыть почти любой.

Однако защита гаража, изготовленная по индивидуальной технологии владельца, порой может быть весьма сложна для разгадки

. И это обстоятельство в итоге заведет злоумышленника в тупик.

Подходить к изготовлению такого средства защиты необходимо при обязательном наличии хороших и прочных материалов. В противном случае даже весьма необычный замок будет элементарно сорван из-за недостаточной прочности материалов, из которых он изготовлен.

Еще один важным моментом, от которого зависит эффективность будущего замка, заключается в том, чтобы он был разработан по собственной схеме

и желательно, чтобы в единственном экземпляре. Зачастую весьма большую помощь приносит нестандартный подход и бурная фантазия, а в некоторых случаях и вовсе отсутствие логики.

Следует понимать, что воры, которые зарабатывают подобным образом на постоянной основе, также обладают определённой смекалкой. И чем оригинальнее будет устройство замка, тем скорее вор встанет в тупик.

ВАЖНО. Чем проще гаражный замок на вид, тем менее вероятно, что взломщик сможет разгадать принцип его работы. Чем проще гаражный замок на вид, тем менее вероятно, что взломщик сможет разгадать принцип его работы

Чем проще гаражный замок на вид, тем менее вероятно, что взломщик сможет разгадать принцип его работы.

Изучаем классификацию

В целом самодельные замки на гараж можно разделить на две большие группы – самостоятельно изготовленные и переделанные. Самостоятельное изготовление запоров целесообразно при наличии соответствующих составляющих: качественных материалов, оборудования (фрезерного, токарного станков), оборудования для закалки стали. Не мало важным будет и опыт работы с металлом. Иначе, даже самый оригинальный запор будет легко открыт. Оптимальным вариантом будет переделывание купленных замков, либо отдельных составляющих. Такой способ позволит обойтись без специального оборудования, при этом создать единичный вариант запора.

По конструкции затворные механизмы в гараж делятся на:

• врезные;
• навесные;
• накладные;
• реечными;
• вертушка;
• комбинированными.

Каждый вид имеет свои положительные и негативные стороны, которые следует учитывать во время выбора.

Замки навесные

Навесной замок

Данный вид относят к наиболее старым и, к сожалению, ненадежным типам запоров. Не смотря на то, что для их изготовления рекомендуют использовать закаленную сталь, такой замок легко сбивается молотком или кувалдой, поскольку весь механизм находится снаружи. К тому же, петли устройства можно тихо распилить ножовкой по металлу.

Запоры врезные

Врезной замок

Установка этого типа запоров в гараж достаточно проблематична, а для воров взломать такой замок не составляет больших проблем. Дверь просто выбивается или открывается подобранной отмычкой. Бывалые автолюбители рекомендуют использовать этот вид запора, как дополнение к основному затворному механизму.

Вертушка

Запор вертушка

Гаражные замки – вертушки имеют простую конструкцию, но достаточно высокую степень защиты. Принцип работы такого запора заключается в том, что на дверях гаражного помещения, из дерева или метала, делаются проушины, в которые и опускаются торцы замка – вертушки. Сама задвижка на сквозном болте крепиться в центре ворот и приводится в действие проворачиванием от центра. Такой вид замка на гараж своими руками позволяет надежно защитить автомобиль от воров, поскольку наружных (видимых) частей его нет.

Запор винтовой

Запор винтовой

Главной положительной чертой винтового замка является его конструкция. Основная часть механизма скрыта за дверью, что делает его практически недостижимым для воров. Составляющими частыми такой конструкции будут: ключ, винт, наружная скоба и скоба с внутренней резьбой. Сделать замок при наличии детального эскиза и оборудования (сварочного аппарата и токарного станка) не сложно.

«Падающая» модель

Падающий замок

Если же опыт слесарных работ у вас немалый, тогда попробуйте самому изготовить, так званный запор с « падающим ключом». Вам будут необходимы пластины из металла в количестве 3 штук. Две из них пойдут на изготовление скоб, а третья – на ригель (щеколду) с прорезями. Следующим шагом будет изготовление барабана в форме зубчатого колеса с отверстием для ключа. Ключ тоже имеет свою специфику. В нем делают специальные прорези для металлического стержня (штифта) с выступами, расположение которых повторяют отверстия на барабане.

Электромеханический вариант

Электромеханический замок

Этот вид запора – комбинированный, он соединяет в себе механический и электрозамок

Обратите внимание, что такие замки своими руками могут сделать мастера, имеющие опыт работы с электроникой и механикой. Если же вы не уверенны в своих силах, автолюбители предлагают использовать готовый механизм и подобрать к нему соответствующий электрический привод. Для того, что изготовить такой запор вам понадобятся механизм зубчатой передачи, электродвигатель, блок питания и система управления механизмом

Для того, что изготовить такой запор вам понадобятся механизм зубчатой передачи, электродвигатель, блок питания и система управления механизмом.

Установка

Итак, дано: калитка для забора из профнастила сварена, вывешена на навесах и обшита профилированным листом. Сварка в нашем распоряжении; немного трехмиллиметрового стального листа тоже найдется. Кроме того, стоит достать из закромов дрель, болгарку с режущим кругом по металлу, угольник и чертилку (на ее роль сойдет любой острозаточенный предмет из инструментальной стали).

Чертилка по металлу фабричного производства.

Накладной

Как поставить накладной замок? Инструкция очень проста, если на высоте замка (обычно 90 сантиметров от грунта) вварена поперечина.

1. Приложите замок с внутренней стороны таким образом, чтобы одно из крепежных отверстий пришлось на горизонтальную профилированную трубу, а сердечник и ручка оказались ниже или выше нее. Разметьте будущие отверстия в каркасе и выемку под ригель. Если столб рядом с калиткой недостаточно широк или изготовлен из круглой трубы, придется наварить пластину или уголок под ответную часть замка.
2. Просверлите отверстия — в каркасе под крепеж, в профлисте под ключ и, при необходимости, под ручку. Отверстие в профлисте высверливается по контуру и выравнивается шарошкой. Таким же образом делается паз под ригель в столбе.
3. Осталось только закрепить замок и установить сердечник, ручки и накладки.

Еще один способ — просверлить отверстия меньшего диаметра и нарезать под винты резьбы метчиком.

Если поперечина расположена на неподходящей высоте, установка накладного замка в калитку из профнастила потребует наваривания дополнительной пластины под него.

Врезной

Как врезать замок в калитку из профнастила?

В случае, если каркас калитки выполнен из тонкой трубы (к примеру, 20х40), единственный выход — сварить под замок короб из стальн,,,,,ого листа. Его габариты должны оставлять прежде всего минимальные боковые зазоры между стенками и корпусом замка. Материал — трехмиллиметровая сталь.

Со стороны торца калитки выбирается паз под ригель и сверлятся отверстия для винтов крепления. Желательно, чтобы они оказались за пределам нашего короба, иначе мы опять таки столкнемся с невозможностью навернуть гайку на резьбу винта. В коробе с обеих сторон выбираются пазы под ключ (или под сердечник целиком).

Ответная часть крепится на столб; как вариант — непосредственно в нем выбирается паз под ригель.

Разумеется, возможна и такая установка замка в калитку из профнастила. Однако аккуратной ее не назовешь; к тому же механизм будет открыт дождю и снегу.

Наконец, стоит упомянуть самый, так сказать, цивилизованный сценарий.

В продаже уже давно можно встретить специальные врезные замки для калиток из профнастила. Они отличаются минимальной шириной и предназначены для установки в профилированную трубу размером от 40х40 миллиметров.

Этот узкопрофильный замок предназначен для профтрубы размером 40х50 мм.

Врезка замка проста и не требует использования сварки.

• После разметки в торце калитки выбирается паз под корпус. Болгаркой делаются два вертикальных реза и еще один — по диагонали будущего прямоугольника; затем получившиеся треугольники выгибаются наружу и отрезаются. Края выравниваются напильником.
• В боковых поверхностях дрелью сверлятся отверстия под винты и сердечник.
• Для разметки ответной части замка можно использовать небольшую хитрость. Намажьте ригель зубной пастой, шпаклевкой или любой другой окрашенной густой субстанцией. Затем при закрытой калитке поверните ключ — и на столбе останется четкий отпечаток места, где должен быть паз.

После того, как все отверстия выбраны, остается только закрепить замок винтами — и работа закончена. А вот как установить забор из профлиста? Об этом читайте в других статьях на нашем сайте.

Результат нашего труда.

Типы электромагнитных замков

В зависимости от работы якоря, конструкции делятся на удерживающие и сдвиговые. В удерживающих моделях якорь действует на отрыв, а в сдвиговом – он сдвигается в поперечном направлении.

Для замков удерживающего типа при подаче напряжения возникающее магнитное поле в цепи якорь-сердечник удерживает створку от открытия.

Для устройств сдвигового типа якорь имеет отверстия, а сердечник – выступы под эти отверстия. При подаче напряжения якорь подводится к сердечнику и притягивается к нему. При этом выступы магнитопровода входят в соответствующие пазы якоря. В этом случае усилие удержания характеризуется усилием, которое нужно приложить для сдвига якоря, и конструктивными особенностями выступов и отверстий.

Сдвиговые замки устанавливаются с помощью врезки в торец полотна и, благодаря этому этот тип позволяет установить секретный магнитный засов на входную дверь.

Собираем электромагнитный замок своими руками

Рассмотрим один из вариантов сборки механизма.

Чтобы собрать электромагнитный замок, используя свой опыт, который бы открывался с помощью пульта, необходимо:

• Кнопочная врезная панель.
• Блок питания.
• Электромагнитные реле. Если открывать собираемся четырехзначным кодом, то используем минимум 5 реле.
• Сам замок.
• Кнопка для открывания двери изнутри.
• Геркон и электромагнит.

Схема электромагнитного замка

Кнопочную панель, например, модель КБД-10В, можно приобрести на рынке.

Таким образом, своими руками можно собрать замок любого типа

И важно не только построить и красиво оформить дом или гараж, но и защитить с помощью надежного замка от нежелательных посетителей
