Самодельные откатные ворота своими руками

Автоматика

Технология монтажа автоматики для ворот описана на примере китайской модели РS-IZ, которая весьма положительно зарекомендовала себя. Комплект автоматики будет состоять из:

электропривода;
сигнальной лампочки;
зубчатой рейки;
пульта д/у;
фотоэлементов.

Для монтажа понадобится следующее оборудование:

сварка;
дрель;
сверла для металла.

Привод будет питаться от кабеля 0,2х0,2 см, а для фотоэлементов потребуются 0,4х0,07 см и 0,2х0,05 см. К сигнальной лампочке подводится кабель с сечением 0,2х0,07 см. Электропривод будет закреплен на том же швеллере, что и каретки.

Шаг 1. Вначале выбирается место установки привода. Для этого берется основание (оно должно идти в комплекте), на него ставится сам привод. Основание ставится между каретками и воссоздается рабочее положение – на шестерню электропривода устанавливается зубчатая рейка. Расположение швеллера корректируется таким образом, чтобы рейка находилась в центре шестерни и фиксировалась на внешнем каркасе (но только на профильной трубе).

Шаг 2. Размечается место установки, после чего туда кладется и обваривается основание.

После этого электропривод прикручивается к основанию.

Шаг 3. Далее необходимо установить зубчатую рейку. Ворота полностью открываются, а по центру шестерни ставится рейка. После замеров она приваривается к швеллеру.

Шаг 4. К рейке прикручиваются концевые включатели. Они бывают механические и магнитные (последние более надежны).

Шаг 5. Привод подсоединяется согласно инструкции производителя, после чего тестируется. Если все нормально, снимается перемычка Phоtо-GND и устанавливаются фотоэлементы.

Шаг 6. На левой стороне конструкции саморезами крепится сигнальная лампа. Это необязательно, но в целях безопасности лампу все же лучше поставить. Для этого потребуется кабель сечением 0,2х0,07 см. Кабель припаивается к контактам Light и АС-N на плате.

Собственно, после этого откатные ворота своими руками чертежи и инструкция по изготовлению которых приведены в данной статье, можно уже использовать. Для более детального ознакомления с нюансами монтажа посмотрите тематический видеоролик.

Основание для «закладной»

Сооружение откатных ворот начинается с создания основания для «закладной». Как уже говорилось, длина «закладной» должна равняться ½ ширины ворот, в данном случае это 2 м. К этому элементу приваривается 9-10 метровых отрезков арматуры ø1-1,4 см и вырывается яма глубиной в 1 м и шириной в 30 см (приблизительно в ширину штыка лопаты + 30 см для швеллера).

Далее замешивается бетонный раствор. Для этого понадобится:

цемент, 100 кг;
щебень мелкофракционный, 300 кг;
песок, 300 кг.

Готовый бетон заливается таким образом, чтобы вышел один уровень с «закладной», иначе там будет скапливаться вода. Пока сохнет раствор (для этого нужно минимум 7 дней), подбирается вся необходимая фурнитура.

Как оснастить их автоматикой

Устанавливать на такие ворота систему автоматического открывания можно лишь в том случае, когда они легко и без рывков передвигаются по роликам. Для этого необходимо приобрести:

зубчатую рейку;
электропривод;
сигнальную лампочку;
концевые выключатели или фотоэлементы;
пульт ДУ;
блок управления.

Сегодня нет необходимости покупать составляющие по отдельности — в продаже можно найти готовые комплекты автоматики. Для монтажа системы понадобятся такие же инструменты, которые использовались при изготовлении и установке ворот.

Комплект автоматики для откатных ворот

Электропривод крепят к тому же самому закладному швеллеру, что и роликовые опоры. Работу выполняют поэтапно.

К профильной трубе прикладывают зубчатую рейку. После этого её совмещают с шестерней привода и отмечают его расположение между роликовыми опорами. Если привод необходимо приподнять на несколько сантиметров или отодвинуть от внешнего края швеллера, то к закладной поверхности приваривают толстую металлическую пластину подходящего размера.
При помощи сварки основание привода крепят к опорной поверхности, после чего устанавливают сам механизм.
Привод откатных ворот, как и опорные ролики, крепят посредством регулировочной площадки
При открытых воротах зубчатую рейку присоединяют к направляющей. Её длина и расположение выбираются таким образом, чтобы в крайних положениях оставался запас до 10 см.
Монтаж зубчатой рейки
На рейку монтируют концевые выключатели, выполняют электрические подсоединения и устанавливают фотоэлементы.

В целях безопасности на крайний столб устанавливают сигнальную лампу. После этого проверяют правильность электрических подключений и включают подачу электричества.

В качестве привода откатных ворот можно использовать шуруповёрт или любой электродвигатель с редуктором, а для дистанционного управления применить недорогую автомобильную сигнализацию.

Видео: откатные ворота с приводом, изготовленным из шуруповёрта

Хоть откатные ворота и требуют больше финансовых вложений, чем обычные, львиную долю затрат можно сэкономить, если сделать их своими руками. Удобство в эксплуатации и комфорт, который даёт система дистанционного управления, сочетаются с высокой надёжностью и способностью экономить место на участке. Неплохой аргумент в пользу современной и функциональной конструкции, не так ли?

Установка откатных ворот

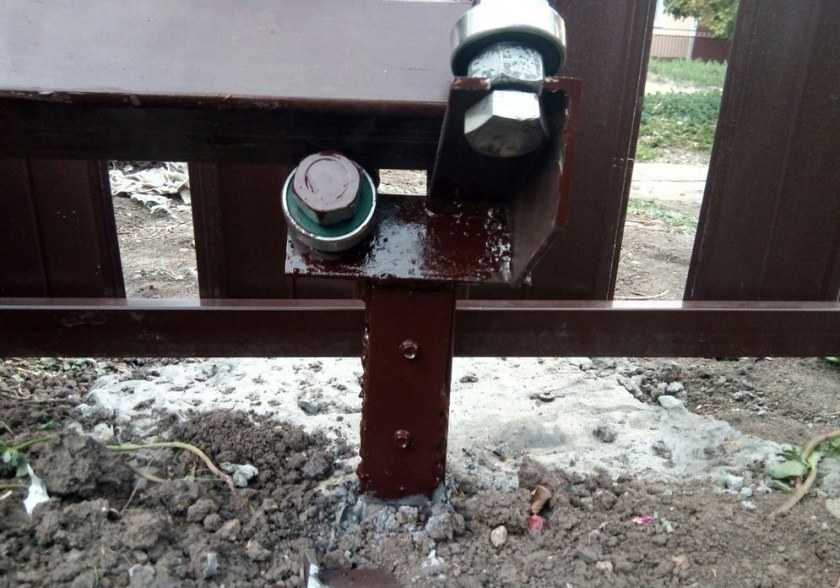

При самостоятельном монтаже ворот рекомендуем использовать регулировочные подставки, чтобы правильно установить полотно по вертикали и горизонтали. Зазор от земли должен быть не менее 10 сантиметров в расчете на подвижку грунта весной.

Регулировочные подставки устанавливаем на закладочный швеллер, «прихватываем» их точечной сваркой. Выравниваем полотно по горизонту, отпуская или поднимая регулировочные опоры. Задвигаем полотно на роликовые опоры и устанавливаем его в закрытое положение. Еще раз проверяем горизонтальное положение ворот.

Регулируем ролики, чтобы полотно легко скользило по направляющему профилю. Осталось установить концевые ролики и заглушки профиля.

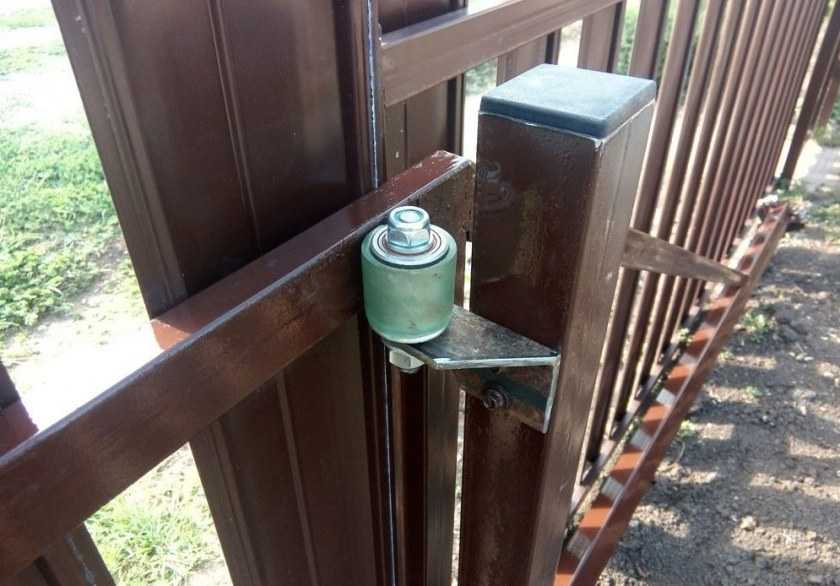

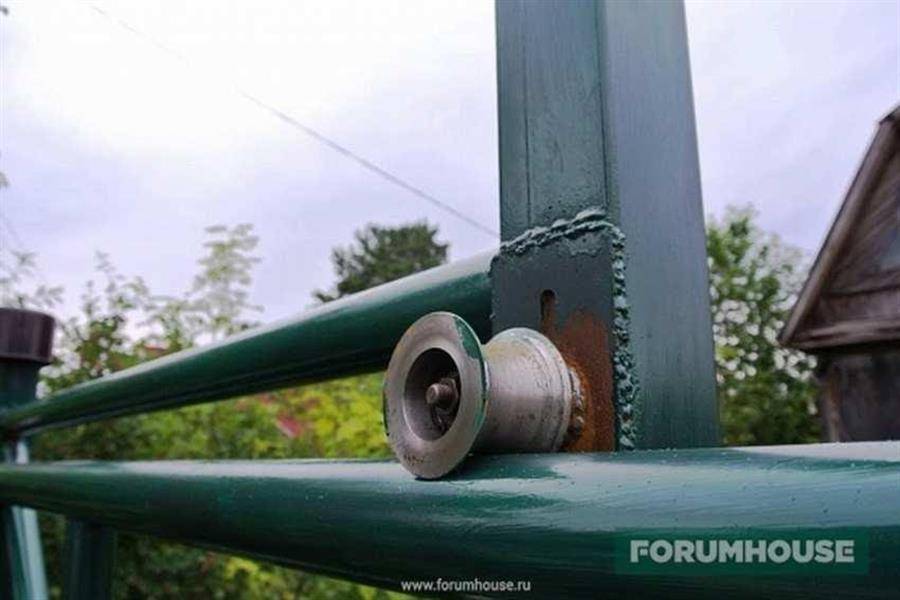

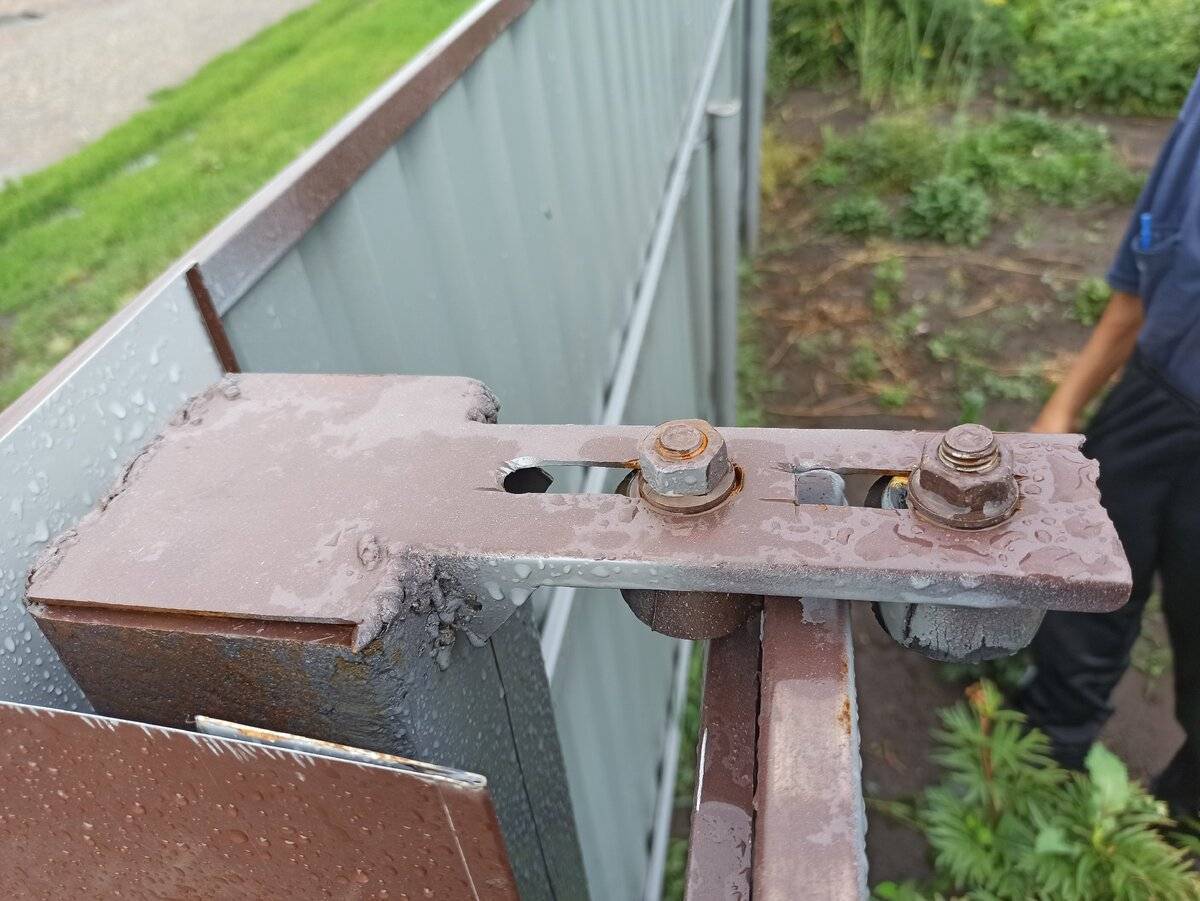

Особое внимание следует уделить грамотному монтажу верхнего и нижнего уловителей откатных ворот. Как это делать, вы узнаете из инструкции к комплектующим для ворот

Вы следовали нашей инструкции, изготовили полотно откатных ворот своими руками, правильно установили автоматические ворота на своем участке. Комфортно и легко подъезжаете к гаражу или навесу. Сохраните такой результат надолго – автоматические ворота требуют ухода. Вовремя смазывайте ролики, очищайте их от грязи, проверяйте электрооборудование и фотоэлементы. Подъездные пути к воротам уложите прочной плиткой и содержите их в образцовом порядке. Безаварийная эксплуатация автоматических ворот в этом случае вам гарантирована.

Материалы для строительства

Основная составляющая ворот – металлическое полотно. Количество его зависит от высоты забора и размера въезда. Для строительства понадобятся следующие комплектующие:

Рельс направляющий. Представляет собой железную балку толщиной от 3 мм и длиной от шести метров.
Заглушки и ограничители, для защиты от грязи, мусора, снега и т.д.
Каретки с роликами – благодаря им металлическое полотно будет плавно перемещаться по рельсу.
Концевые ролики с ловушками необходимы для предотвращения выпадения полотна и будут ограничивать его скольжение.

Количество комплектующих строго индивидуально. Рассчитывать его, как и количество полотна, придется самостоятельно, исходя из размера ваших ворот.

Примерно сориентироваться в том, сколько комплектующих понадобится, поможет следующий алгоритм:

Длина полотна не превышает 5 метров – закупается фурнитура, способная выдержать до 600 кг нагрузки.
Длина полотна не превышает 6 метров – закупается фурнитура, способная выдержать до 700 кг, и т.д.

Помимо комплектации необходимо подготовить инструменты для строительства, и все материалы для фундамента.

Сооружение каркаса

Шаг 1. Вначале следует приготовить место для сборки. Его размеры должны быть больше размеров будущей конструкции.

Шаг 2. Подготавливаются трубы (для каркаса нужно взять 5х5х0,2 см), очищаются от окалины или ржавчины, после чего обрабатываются бензином и покрываются грунтовкой. Для грунтования можно использовать пульверизатор (работа будет сделана быстрее) или обычную кисть (слой грунтовки получится толще).

Шаг 3. После высыхания труб каркас сваривается

Важно, чтобы в местах соединений не оставалось никаких отверстий, в которые могла бы проникнуть вода

Шаг 4. Подготавливается внутренняя рама, необходимая для крепления профнастила. Меньшая труба 4х2х0,2 см размещается на большей – 5х5х0,2 см:

посредине, если планируется двусторонняя обшивка;
ближе к краю, если обшиваться будет лишь одна поверхность – так останется место для профнастила.

Привариваются трубы в шахматном порядке с шагом в 40 см – так их не «поведет» при высокой температуре.

Шаг 5. Места сварки обрабатываются болгаркой и покрываются слоем грунтовки.

Шаг 6. Далее следует покраска каркаса. Для этого используется эмалированная краска (обязательно алкидная) для внешних работ. Она наносится в два-три слоя.

Шаг 7. После полного высыхания краски каркас обшивается. Профнастил фиксируется саморезами на внутренней раме.

Как спроектировать чертеж и начертить схему

Перед осуществлением действий по строительству своими руками откатных ворот, выясняются их габариты. Сам процесс по сооружению откатной конструкции будет легок, если заранее начертить чертеж и указать на нем все размеры. Размеры некоторых составляющих частей откатных ворот в бок описаны в таблице.

Таблица 1. Размеры составных частей откатных ворот

Часть	Размер
Силовая рама в виде трубы из профиля	60*30 мм
Другие возможные размеры силовой рамы	6040 мм или 5050 мм
Внутренний каркас	4020 мм или 3020 мм

Ниже представлен рисунок, на котором указано каким образом необходимо соединять части ворот.

Рис. 1 Пример соединения частей откатных ворот

Материалы и фурнитура: как выбрать и рассчитать

В расчетах размеров используется представленный выше рисунок:

Расчеты для рамы, которая представлена в виде трубы. Сечение 60*30 и толщина 2 мм. Определим длину:
- 4 200*2+1 800+1 865=12 065 мм;
- длина гипотенузы с=√b2+ a2, √1 8002+1 8652=2 591 мм, 12 065+2 591=14 656 мм. Итого: 14,66 м.
Расчеты для внутренней части каркаса, который представлен в виде трубы с размерами 40*20. Расчеты ее общей длины: 4 200*3+1 865*4=2 060 мм. Итого: 20,6 м.

Чтобы стоимость откатных ворот была дешевле, невыгодно изготавливать собственноручно фурнитуру. Поэтому ее лучше приобрести в магазине. Покупая фурнитуру стоит рассчитать примерный вес будущей раздвижной калитки. Это позволит выбрать ролики, которые смогут выдержать данный вес.

С внутренней стороны раздвижную калитку, сооруженную своими руками, можно обшить любым материалом. Идеально для этого подойдет профильный лист.

К его преимуществам относятся:

разнообразие размеров и цветов;
небольшой вес;
имеется антикоррозийное покрытие.

Используя пример с представленным выше рисунком, необходимы:

Лист профнастила. Размер 7,8 кв. м.
Саморезы, имеющие сверло или заклепки – для закрепления листа профиля.
Отрезок швеллера для закладной. Его размеры: ширина – 17-20 см, длина должна соответствовать длине, равной половинной части проема. В предлагаемом варианте не меньше двух метров.
Для каркаса у фундамента — арматура. Диаметр: 12-16 мм, Длина:15 мм.
Цемент, песок и щебень, чтобы замешать бетон для фундамента (1:2,1:3,9). Из примера 0,5 м3 бетона.

Инструмент

Чтобы соорудить конструкцию, откатываемую в бок, подготавливаются такие средства:

шуруповерт или клепочник;
рулетка, молоток, маркер белого цвета;
мешатель бетона;
лопата с формой совка и штыка;
инструмент для сварки (лучше полуавтомат);
защитный материал для рук и глаз;
болгарка, имеющая отрезные и шлифовочные диски.

Виды конструкций

Всего существует несколько видов конструкций:

Подвесной тип пользуется популярностью за счет отличных характеристик, гарантирующих прочность и надежность конструкции. В данном случае полотно на роликовых тележках крепят к верхней горизонтальной опоре, располагающейся на пятиметровой высоте.
Консольные откатные системы предназначены для установки в регионах со сложными климатическими условиями. Установка верхней балки здесь не требуется, фундамент служит точкой опоры и надежно удерживает вес конструкции. Воротам этого типа не страшны снежные заносы, сильный ветер и прочие неблагоприятные природные явления.
Монтаж ворот на винтовых сваях занимает больше всего времени и сил. Сваи выступают в качестве несущих элементов, надежно удерживающих конструкцию.
Эксплуатация механических ворот осуществляется ручным способом. Простые в установке, они не требуют больших финансовых вложений.
Автоматические ворота оснащаются электрическим приводом и пультом ДУ. Автоматика идеально подходит, если пользоваться воротами приходиться часто.

Любой из вышеперечисленных типов конструкции отличается надежностью и долгим сроком эксплуатации.

Технические условия под самодельные откатные ворота

Про схему ворот и основные требования можно прочитать в следующей статье. Ключевые же условия были выставлены следующие:

проем ворот – 4 метра;
створка – 4.2 метра;
высота столбов – 2.1 метра;
высота створки 1.8 метров;
дорожный просвет – 0.1 метра.

Материалы для конструкции

Для силовой рамы мы решили использовать профильную трубу 60х40х2 мм, для внутренней – 40х20х1.5 мм. Полотно ворот зашивалось штакетником (доской 100х18 мм). Для того, чтобы ворота перекликались с забором, доски окрашивались той же защитно-декоративной пропиткой Lux Decor.

Главный элемент, который отличает откатные ворота на рельсе от консольных собратьев – это, соответственно, рельс. Для него было решено использовать профильную трубу 40х20х3 мм. Больше всего проблем доставил поиск колес для ворот, ключевых элементов в описываемой конструкции. Были посещены все строительные и блошиные рынки города и местные барахолки. Но ничего путного так и не было найдено. Тогда пришла идея воспользоваться услугами знакомого токаря и выточить колеса из стальной болванки. Однако и здесь наш постигла неудача. Отсутствие какой-либо инициативы со стороны промышленности и, как результат, невозможность приобрести «в розницу» сталь нужных параметров зарубили данную идею на корню.

Забор практически был установлен, а ключевая фурнитура для ворот все еще отсутствовала. Тогда стали искать альтернативу и нашли… капролон. По характеристикам данный материал подходил отлично. Дело оставалось за малым – покупкой. Розничные продавцы предлагали небольшие куски капролонового цилиндра по весьма внушительной цене. Оптовики отказывались пилить метровые стержни, а другая альтернатива отсутствовала. В результате было решено, что такой уникальный материал в хозяйстве еще пригодится, поэтому мы купили метровую болванку диаметром 120 мм.Также были приобретены:

деревянный брусок 50х25 мм;
цемент;
саморезы;
болты, шайбы и гайки.

Как возводились самодельные откатные ворота на рельсе

Рельсы для откатных ворот

Для рельса была взята профильная труба 40х20х3 мм. Чтобы исключить возможность деформации от въезжающего личного автотранспорта, в трубу был залит раствор цемента. Так как сам рельс укладывался на грунт, его площадь опоры составляла по расчетам всего 0.08 квадратных метра (что явно было недостаточно для эффективной компенсации нагрузки за счет несущей способности грунта не только от проезжающего автомобиля, но даже от веса самой створки), было принято решение готовый рельс приварить к отрезкам двадцатого швеллера, размещенным в ключевых местах проема ворот.

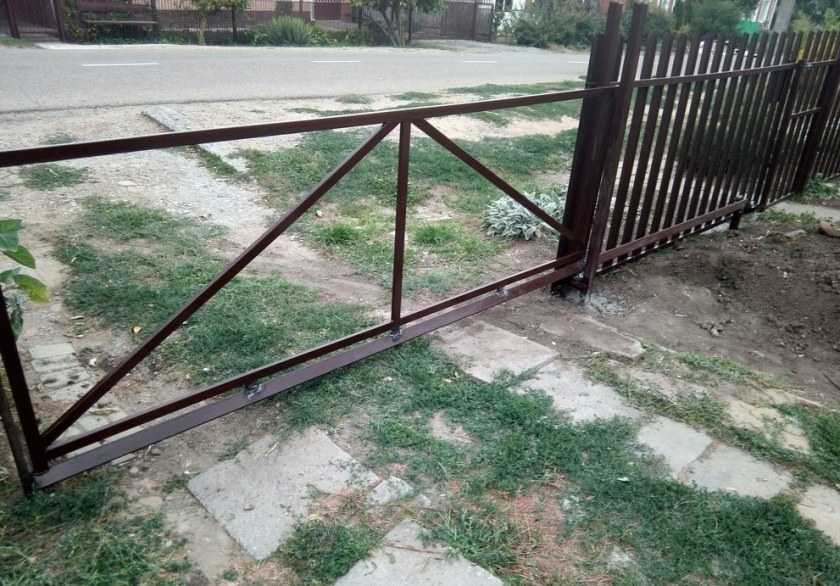

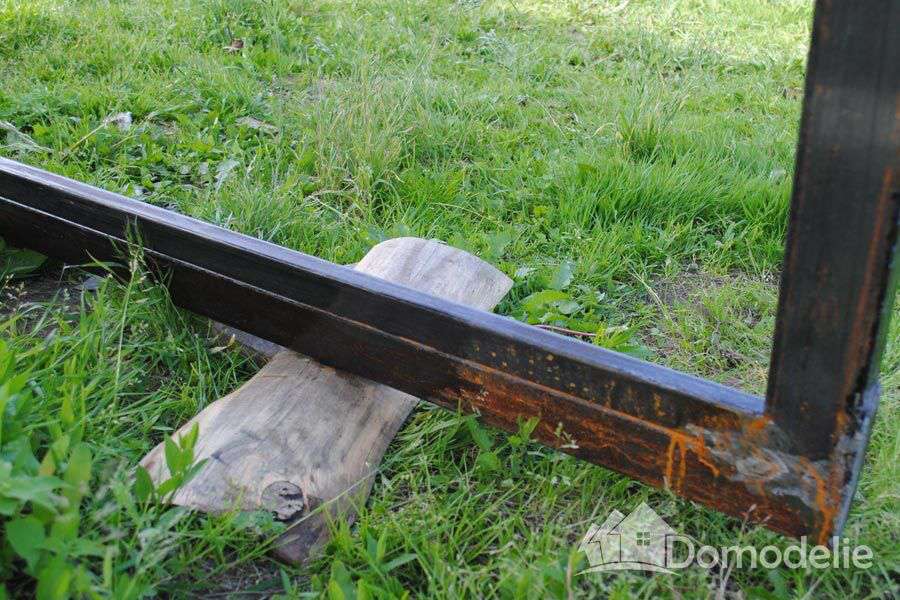

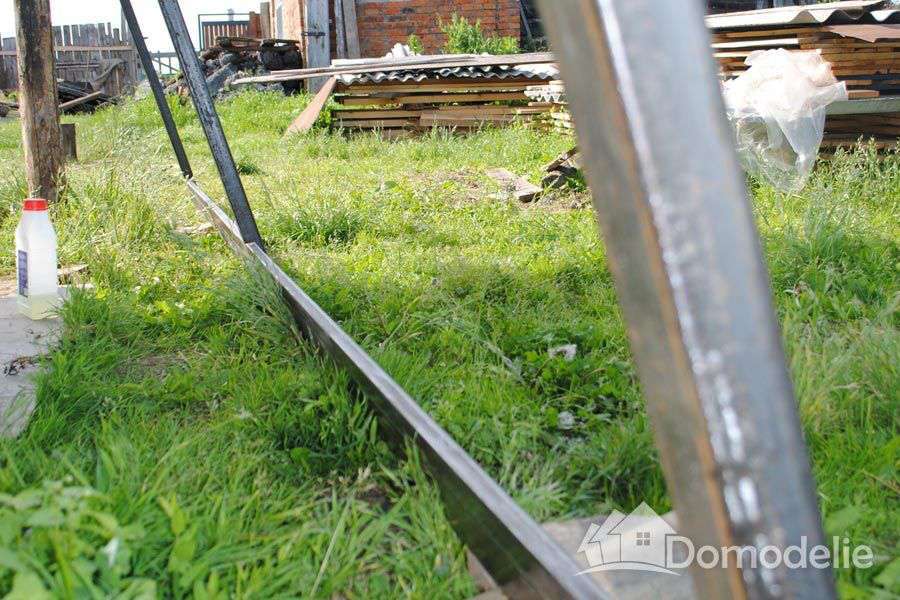

Силовая рама

Она собиралась из профильной трубы 60х40х2 мм. Все стыковые швы тщательно обваривались и зачищались УШМ. Внутри силовой рамы была смонтирована дополнительная рамка из профиля 40х20х1.5 мм. Делалось это для усиления и придания дополнительной пространственной жёсткости.

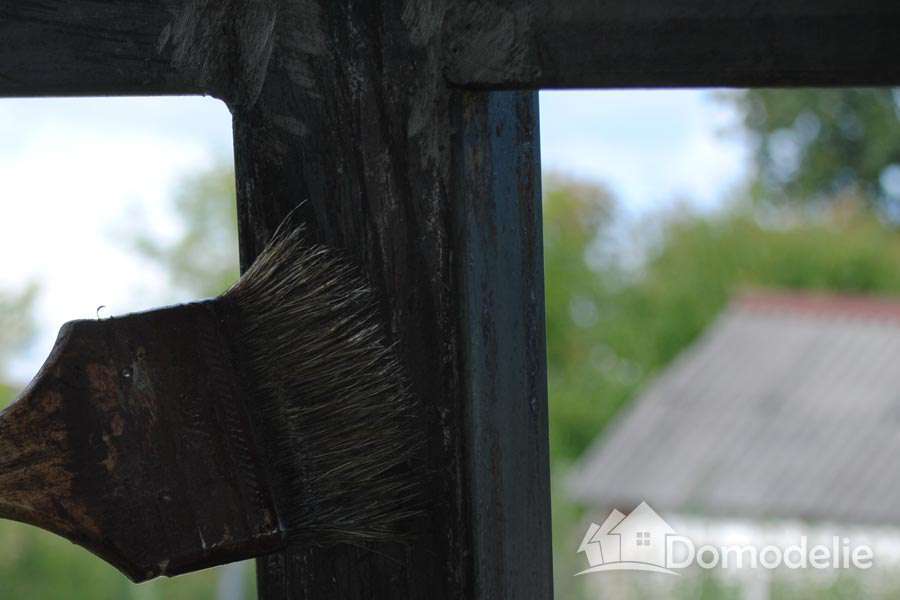

Готовая основа сначала обрабатывалась концентрированным преобразователем ржавчины, затем красилась эмалью Ecol по металлу в два слоя. Краска шоколадного цвета, в процессе последующий эксплуатации показала себя с хорошей стороны.

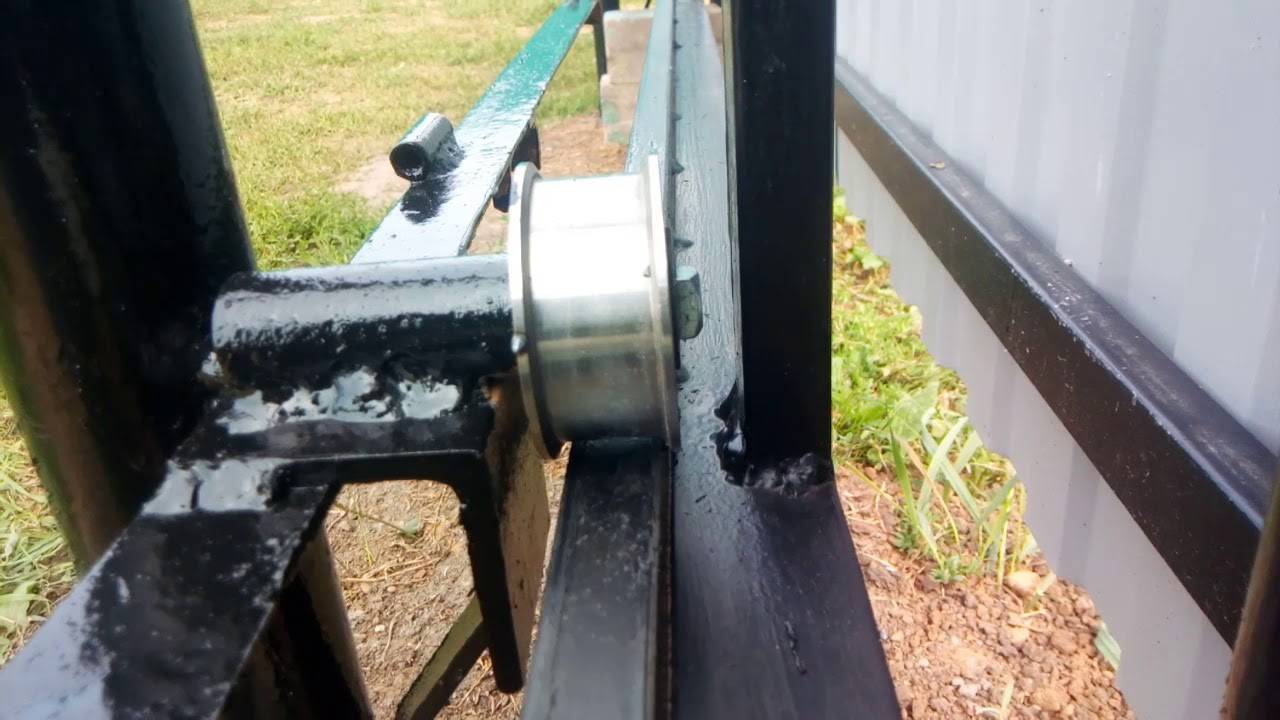

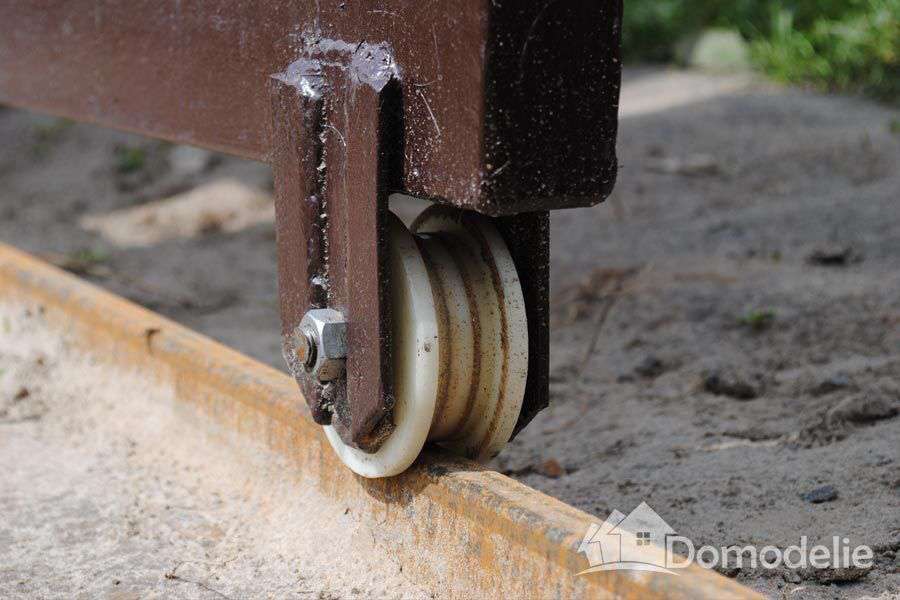

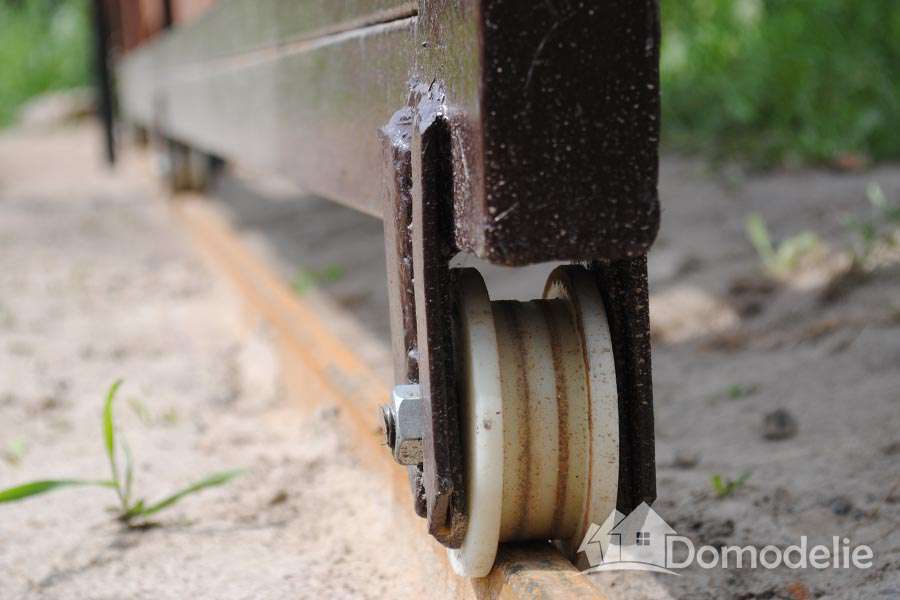

Колеса для откатных ворот

Эти вымученные долгими поисками элементы вытачивались из капролона. В сечении колесо представляло собой букву «H» с отверстием для оси вращения.

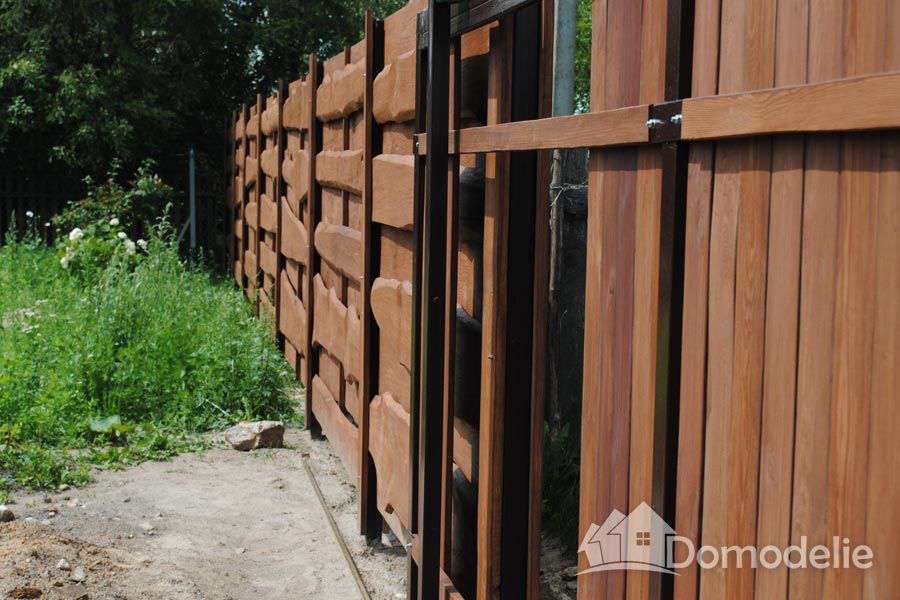

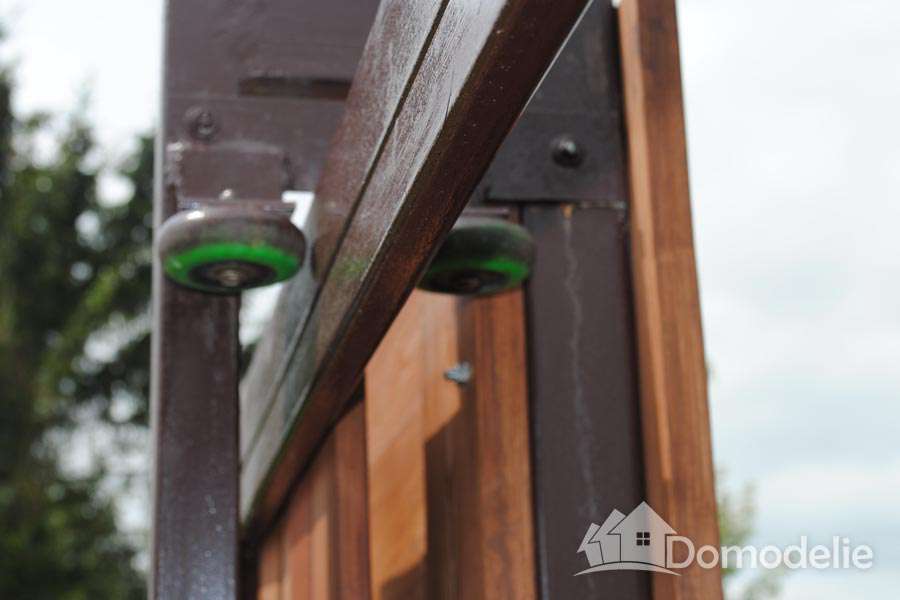

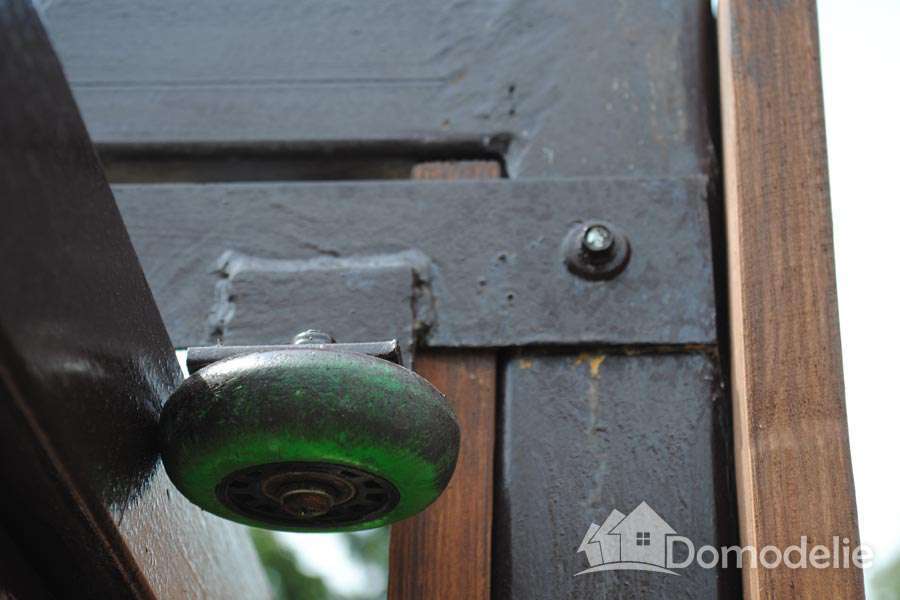

Устанавливаем откатные ворота своими руками

После монтажа колес, покраски рамы и укладки рельсы для откатных ворот пришло, наконец, и время установки створки на свое законное место. Заблаговременно был подготовлен верхний кронштейн, который собрали из двух уголков, болтов и колес от детских роликовых коньков. Данный кронштейн после установки створки и проверки вертикали был приварен к сдвоенному столбу. Все сварочные швы, как и ранее, были зачищены и покрыты эмалью в соответствии с утвержденной технологией.

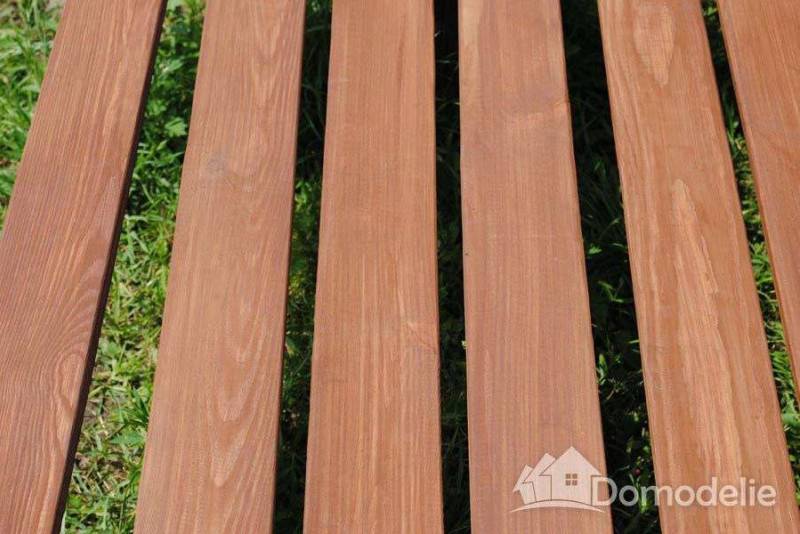

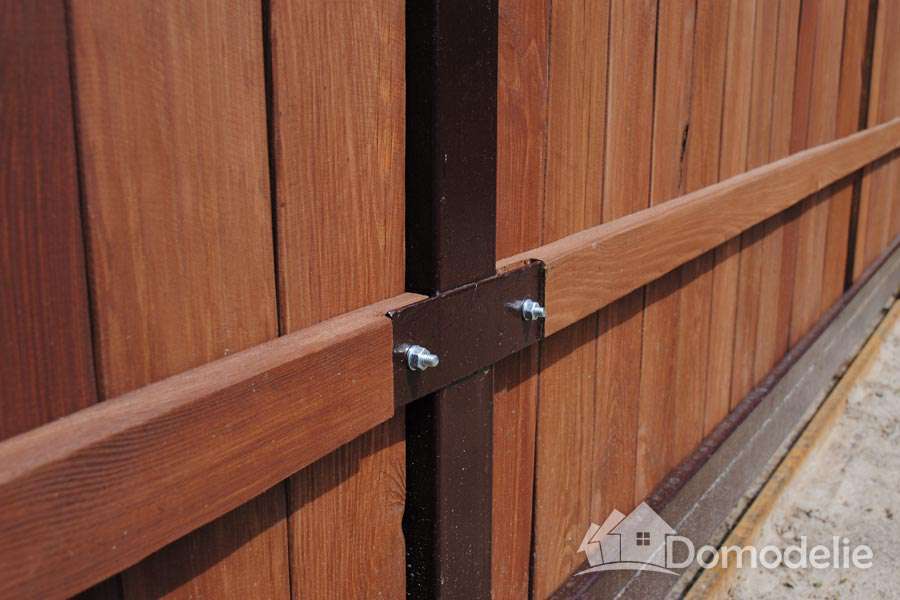

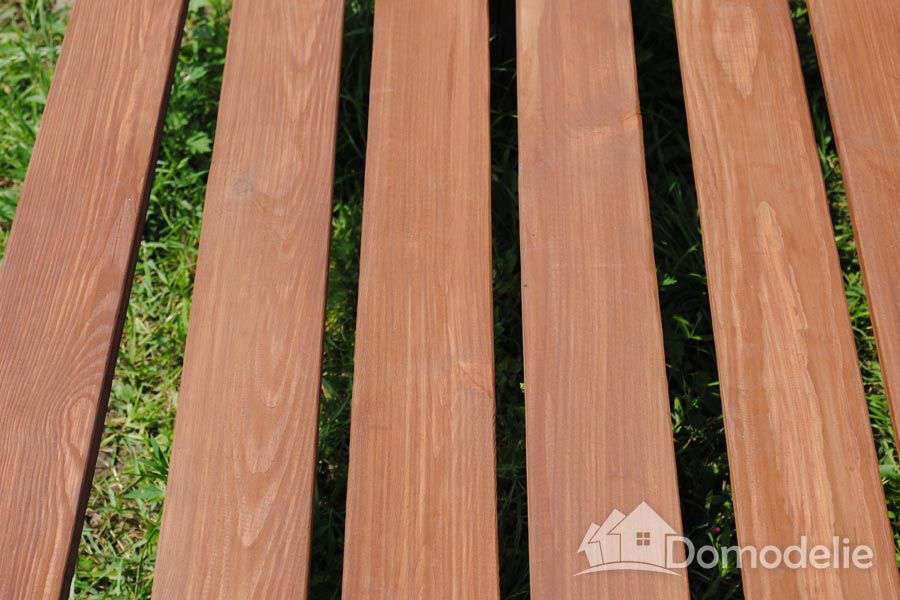

Декоративная облицовка

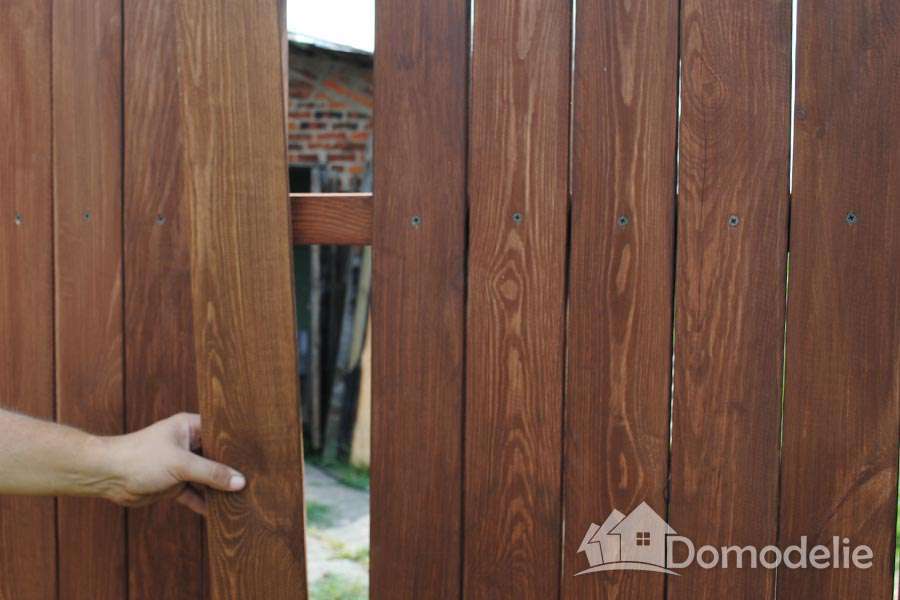

Для облагораживания внешнего вида использовалась сухая строганая доска, покрашенная в цвет забора тем же защитно-декоративным составом для дерева.

Для крепления штакетин к поперечинам мы взяли черные саморезы. Суть использования именно черных, а не оцинкованных метизов в том, что они подвержены ржавлению. Тем самым через некоторое время шляпки саморезов практически приняли единый цвет с доской и стали совершенно незаметны.

Последний этап – это установка проушин для навесного замка и покраска рельсы для откатных ворот битумной мастикой. Вот и все, самодельные откатные ворота на рельсе готовы к эксплуатации.

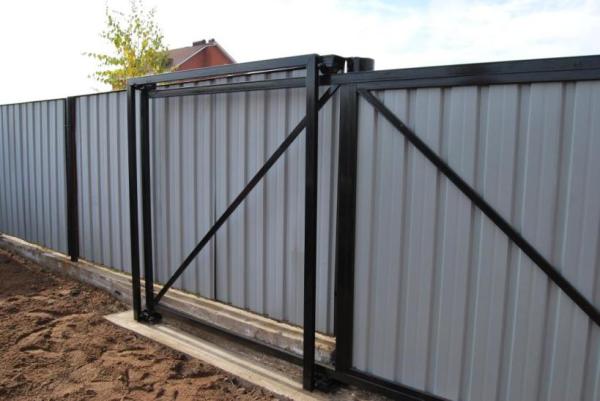

Изготовление полотна откатных ворот своими руками

Специалисты рекомендуют идеальные размеры полотна откатных ворот:

Въездной проем шириной четыре метра
Рама из металлопрофиля 4,4 метра на 2 метра
Треугольная косынка длиной 1,6 метра и высотой – 2.

Внешняя рама полотна ворот изготавливается из металлической трубы 6 на 4 сантиметра толщиной не менее двух миллиметров. Для обрешетки подойдет более узкий профиль квадратного сечения 2 на 2. Необходимо четыре трубы высотой два метра и одна горизонтальная направляющая длиной 4,4 метра. Отдельно для косынки потребуется 1,6 метра металлопрофиля прямоугольного сечения и такая же диагональ.

При помощи сварки соединяем все детали, чтобы получить жесткую конструкцию. Тщательно обрабатываем места сварки, все участки трубы, где есть ржавчина и окалина. Грунтуем трубы и окрашиваем их в два-три слоя.

Обшиваем окрашенную раму стеновым профилированным листом или сотовым поликарбонатом. Получаем относительно легкую конструкцию, которая не потребует мощного электропривода. Это еще одна статья экономии при изготовлении ворот своими руками.

Совет: можно рассмотреть другие варианты обшивки рамы откатных ворот – дерево, кованый металл, легкий пластик.

К готовой раме ворот привариваем направляющую из наших комплектующих.

Как сделать откатные ворота самому
