Ручной бур для скважины своими руками

Винтовой инструмент

Винтовой бур также часто называют шнековым. Своему названию он обязан формой трубы, на которую по всей длине по спирали установлена одна сплошная или несколько изогнутых пластин.

Принцип действия

Инструмент помещается вертикально над местом будущей желонки. Затем нужно надавить на ручки, чтобы острие трубы вонзилось в почву. Оказав физическое усилие, нужно начать прокручивать его вокруг оси в направлении, при котором спиралевидные пластины станут углубляться в породу.

Земля из отверстия в почве будет по пластинам постепенно доставляться к поверхности. Порода, лежащая на лопастях, будет оказывать дополнительное давление с погружением инструмента, что позволяет работнику меньше давить своей массой на ручки. При этом эффективность повышается, так как владелец меньше устает и может продолжать процесс дольше.

Изготовление шнекового инструмента

Чтобы сделать бур, понадобятся:

• труба длиной 1–1,5 м;
• труба меньшего диаметра или продолговатая металлическая пластина произвольной формы длиной до 0,5 метра;
• болгарка;
• сварочный аппарат;
• металлический конус с острым наконечником;
• прочные стальные листы;
• резина;
• промышленный клей.

Приварите конус к одному из концов длинной трубы. Это будет острие, врезающееся в почву. Затем с обратной стороны прикрепите вторую трубу или стальной прут, выполняющий функции ручки. Основание готово.

Следующий шаг – закрепление винтовых частей. Порежьте листовой металл болгаркой по заранее расчерченным формам так, чтобы его можно было изогнуть и одним из краев соединить с трубой. Ему нужно придать правильную форму и сваркой присоединить к основанию. В завершение необходимо позаботиться об удобстве – обрезинить ручку. Нанесите на нее клей, обмотайте плотно резиной и подождите, пока высохнет. Ручной бур для скважины готов.

Бур для ударно-канатного бурения своими руками

Угол наклона ножей

Решая изготовить самодельный ручной инструмент для скважины на воду, необходимо тщательно вымерять угол наклона ножей. Он не должен превышать 20 градусов. Причем их обязательно располагают друг против друга.

В результате общий наклон составляет 40 градусов, что является оптимальным вариантом для скважин на воду. Соответственно, упускать эту тонкость конструкции нельзя.

Промышленный гидробур отличается по этому показателю. По этой причине некоторые люди стараются поэкспериментировать, но им ничего не удается. Ведь он изготавливается в виде спирали, а для нее угол наклона не так важен.

В этом случае для скважин на воду учитывается шаг витка, который всегда выбирается в два раза больше диаметра шнека. Так что самодельный ручной инструмент с производственной моделью сравнивать нельзя.

Советы и подсказки

Перед тем как начинать делать ручной бур для скважины, необходимо задать себе следующие вопросы:

1. Насколько глубокая она будет?
2. Какой характер грунта: известняк, глина, щебень, скала или прочее?
3. Необходим ли механический агрегат или будет использоваться простой ручной?
4. Присутствуют ли в почве корни?

От этих факторов и будет зависеть, какую домашнюю бурильную систему изготовите. Если времени нет мастерить самостоятельно, можно приобрести небольшой садовый шнековый агрегат.

Если принято решение бурить, для облегчения рытья специалисты советуют использовать желонку. С ее помощью поднимать грунт на поверхность будет гораздо проще. Чтобы увеличить объем поднимаемой почвы, на возвышенности из бревна/ бочки сооружается рычаг. Процесс бурения значительно упрощается и ускоряется в несколько раз.

Как сделать ударный бур

Чтобы сделать своими руками ударный бур, нужно полностью следовать нашим рекомендациям. С его помощью Вы сможете значительно сэкономить на обустройстве скважины.

Первое, что нужно сделать – это соорудить треногу в том месте, где будете бурить. Она должна быть высотой примерно 3 метра. Сверху закрепляем канатный блок. Чтобы поднимать трубу (патрон), нужно использовать лебедку, поскольку имеет достаточно большой вес. Лебедку закрепляем на одну из опор треноги.

Установка для ударного бурения скважины

Чтобы сделать патрон для данной конструкции, нужно использовать толстостенную трубу. Она должна быть достаточно тяжелой, чтобы могла пробивать почву. Нижний конец нужно хорошо заострить, а сверху делаем отверстие, где будет крепиться канат для поднимания и опускания. Нижняя часть будет подвергаться сильным нагрузкам, поэтому, чтобы она в процессе работы не деформировалась, её нужно хорошо закалить. Затачивать можно несколькими способами. В первом случае только стенку, а во втором – сделать зубцы.

Чтобы было проще вынимать почву из патрона, который накапливается в процессе, в верхней части нужно проделать радиальные отверстия или прорези.

Подготовительный этап

Прежде чем приступать к сборке конструкции шнека необходимо подготовить рабочий инструмент. В этот список входят:

• сталь листовая;
• автомобильные рессоры;
• напильник;
• специальные тиски для фиксации заготовок;
• молоток;
• картон и маркер;
• болгарка и диски для нее;
• крепежные элементы; рулетка;
• трубы разной длины.

Что касается материала труб, то лучше подбирать стальные элементы, у которых повышенная коррозийная стойкость. Если брать дешевый вариант, то уже спустя некоторое время на поверхности появится ржавчина.

Если все подготовлено, то можно приступать к работе. Чтобы изготовить шнек своими руками, необходимо выполнить следующие действия:

• вначале сделать проект, а затем — шаблон на плотном картоне;
• взять стальную полую трубу, этот материал должен выдерживать серьезное механическое воздействие;
• изготовить из гибкого стального листа витки и с помощью сварочного аппарата приварить перья к трубе — получится своеобразная пружина.

Если требуется шнек для работы с сыпучим материалом, то витки должны быть расположены всплошную. В обратном случае нужного эффекта не будет. Если все сделано правильно, получится эффективный инструмент, который будет иметь следующие положительные качества:

• компактный размер;
• высокая производительность;
• длительный эксплуатационный срок;
• удобный в работе;
• быстрое углубление и подъем земли.

Разновидности бура по назначению

В зависимости от места, сферы использования имеют нюансы в конструкции. Разберем каждый из них подробнее.

Шнековый

Применяется для бурения глубинных скважин на воду, обустройства подземных зондов под тепловые насосы. Имеет большое количество витков, именуемых шнеками.

ТИСЭ

Такой инструмент берется для рытья ям под монтаж свай. Внизу у него откидывающаяся лопатка, которая отвечает за расширение.

Проще говоря бур ТИСЭ имеет:

• лопасти;
• землеприемник;
• раскладной расширенный нож (в нижней части).

Для удобства работы нож иногда делают съемным.

Такой инструмент умельцы научились изготавливать самостоятельно. Ножом служит обрезанная лопата с хорошей заточкой. Землеприемником станет жестяная банка из-под соленой рыбы. Нож фиксируется не вплотную, а чтобы он мог двигаться. При опускании инструмента в шурф он подтягивается капроновой нитью, закрепленной на конце. Как только бур касается дна, натяжение нити делают меньше. Лопатка подрезает бока ямы, достигая нужного расширения.

Бур из лопаты

Отличный вариант для посадки кустарников, деревьев. Лопату нужно брать из качественной стали, чтобы не пришлось часто затачивать. Снизу с обеих сторон отрезают болгаркой небольшие сегменты, чтобы она приобрела прямоугольную форму.

Низ лопаты распиливают по центру на глубину до 30 см. Левую часть отгибают вперед, правую – назад или наоборот. Образовавшиеся лепестки проходят сварочным швом.

Для мягких грунтов

В таких условиях работать стандартным буром неудобно и это занимает больше времени. Поэтому для таких участков эффективным станет инструмент с режущей частью, которая делается удлиненной. Оформляется в виде стакана по бокам с небольшими прорезями. На разрезах выступает режущая кромка. Лучший материал для этого – закаленная сталь. Ее нужно хорошо заточить.

Навыки создания ручного бура особенно пригодятся, если дом с участком стоит на глине, суглинке, скалистой почве, где заводские буры-универсалы просто не справляются.

Мотобур (с бензиновым приводом), электрический

Магазинные варианты буров остаются привлекательными для владельцев частных домов, благодаря большой производительности, скорости работы.

Мотобур удобен в транспортировке, но зависит от заправки топлива. Инструмент с электроприводом будет работать только в условиях постоянной подачи электроэнергии.

Оба типа функционируют в разных режимах: на больших и малых оборотах.

Основные особенности конструкции

Сделать своими руками подходящий ручной инструмент реально, но для этого обязательно нужно учесть несколько особенности.

Проще всего получить воду, выполнив требования, так что нужно перечислить основные показатели, отмечаемые в схемах.

• Расстояние от острия наконечника – 20 см;
• Ширина ножей – 10-15 см;
• Угол наклона ножей – 20 градусов.

Конструкция оказывается не такой сложной, поэтому если уметь пользоваться болгаркой и сварочным аппаратом, всегда можно выполнить его. Только следует сначала подробно рассмотреть каждый пункт, разъяснив причины такого выбора. Да, человек может экспериментировать с показателями, но именно такие данными проверены на практике.

Как сделать бур для скважины – полезные советы

Создание индивидуальных скважин считается одной из самых простых, поскольку ее глубина обычно не будет более 15-20 метров. Иногда может и меньше, если водоносный слой был достигнут ранее. Для этой работы не понадобится специальная бригада профессионалов. Вы вполне сможете проделать всю работу самостоятельно, если воспользуетесь специальным оборудованием, которое вы сделали своими руками.

Для этого вы должны владеть некоторыми навыками по работе с металлом. Речь не идет о чем-то глобальном. Вам вполне хватит минимальных навыков. Разумеется, твердые породы вы не в силах пробурить с самодельным буром, но пробурить обычный колодец в грунте у вас определенно получится.

• ложковый бур;
• спирально-шнековый.

Создание ложкового бура

Выглядеть такой бур должен, как стальной цилиндр, оснащенный специальной спиралью. Его наконечник оборудован стальным ковшом. Итак, приступим к работе.

1. Всю работу бура принимает на себя наконечник, к концу которого желательно приварить большое сверло для металла.
2. Ось цилиндра не должна совпадать с осью основания и осью сверла. Таким образом, цилиндр будет срезать грунтовую массу по стенкам. Говоря об отклонении, нужно уточнить – это полтора сантиметра. Не нужно делать большое смещение, поскольку создаваемая нагрузка при бурении будет очень большой.
3. Длина цилиндра из стального листа не должна превышать 70 сантиметров. В зависимости от сыпучести грунта нужно регулировать щель в цилиндре (уменьшать ее).
4. Процесс бурения необходимо периодически прерывать для того, чтобы извлечь накопившеюся землю.
5. Если сравнивать ложковый бур и шнековый, то изготовить первый будет гораздо сложнее. Для этого вам понадобится большой цилиндр из металла. Причем стенки в нем должны быть толстыми.

Ложковый бур

Используют ложковый бур далеко не на любом грунте. Выбор падает на мокрый песок или неосыпающийся грунт.

Как сделать бур под воду

Для собственноручного изготовления бура под воду, вы должны разобраться со всеми тонкостями и принципами его работы. К примеру, элементарный такой бур, который даже не оснащен шнековой спиралью, должен включать в себя следующие элементы:

• буровое полотно;
• ручка.

Выбирая материал для изготовления ручки, можно взять прочную металлическую трубу. Но она не должна быть слишком тонкой – 3-5 сантиметров в диаметре. Если такой трубы не оказалось поблизости, используйте дерево.

Простой бур под воду

Для создания полотна бура вам понадобится полоса из стали. На одной ее стороне необходимо проделать специально отверстие для ручки. На другой – наконечник. При вращении этот наконечник роет землю и выталкивает ее наверх. Вам остается лишь периодически вытаскивать ее наружу. Этот процесс должен повторяться до получения необходимой глубины скважины.

Пошаговое изготовление бура выглядит примерно так.

Шаг 1. Подготовьте полутораметровую полосу из стали с толщиной в 1 сантиметр.

Шаг 2. Затем необходимо сделать отверстие на одном из концов полосы. Делается это на расстоянии восьми сантиметров от конца.

Шаг 3. Сделайте кольцо для ручки на другом конце.

Шаг 4. На обратной стороне создайте овал из металла, разогнув металл.

Шаг 5. Сделайте острый наконечник, обрезав ненужную часть полосы.

Шаг 6. Произведите заточку  полученного острия.

Шаг 7. Согните его стороны в разных направлениях.

Шаг 8. Сделайте ручку бура, вставив металлическую трубу в сделанное вами кольцо.

Используя этот самодельный бур, вы без проблем сможете пробурить необходимую скважину в любом месте.

Ложковый бур

Еще один тип самодельных конструкций для выполнения самостоятельного роторного бурения скважин на воду – бур-ложка, или ложковый бур. Он используется для работ по изготовлению скважин на воду в грунте небольшой плотности, в частности, в песчаных грунтах и смешанных песчано-глинистых грунтах.

Ложковый бур

Он выглядит как цилиндрическая конструкция из металла с нижней и боковыми режущими кромками. Срезаемый ими грунт попадает во внутреннюю полость стального цилиндра бура и удерживается внутри за счет внутреннего уплотнения грунта и его прилипания к стенкам цилиндра. После каждого цикла проходки вся конструкция поднимается вверх и на поверхности очищается от земли. За один раз можно углубляться в грунт на достаточную глубину (до 40-ка сантиметров).

Для того чтобы сделать ложковый бур для бурения скважин на воду, нужен отрезок стальной трубы длиной около 70-80 сантиметров. Диаметр трубы подбирается в зависимости от планируемого диаметра будущей скважины. В нижней части делается прорезь, ширина которой зависит от качества грунта на участке: для сыпучей почвы с преобладанием песка прорезь может быть 6-8 миллиметров, для глинистых грунтов – несколько шире.

Существует также вариант, как самому сделать ложковый бур несколько иной конструкции – со небольшим (10-20 мм) смещением оси нижнего ковша относительно основной оси, так называемым эксцентриситетом. Ось приваренного сверла должна совпадать с осью вращения, что позволяет делать диаметр скважины несколько большего диаметра, чем размер ложечной конструкции. Больший диаметр бурения удобен тем, что при риске обвала стенок вследствие рыхлости грунта можно делать одновременную обсадку скважины. Сам бур будет проходить внутри обсадной трубы.

В верхней части ложечной конструкции приваривается отрезок трубы или металлического стержня для крепления бура со штангой и далее с рукояткой для вращения. Наращивается бурильная колонна так же, как при выполнении шнекового бурения на воду.

Процесс изготовления ложкового бура

Для того, чтобы изготовить самодельный бур-ложку, следует подготовить нехитрый набор инструментов:

• металлическую трубу нужного диаметра;
• металлические уголки;
• углошлифовальную машинку;
• слесарные тиски;
• рулетку.

Можно изготовить ложковый бур даже из старого газового баллона, если его диаметр окажется подходящим для изготовления скважины на воду. От него отрезается нижняя часть длиной около 250-ти миллиметров, а на торце надо сделать разрезы, которые будут выполнять функцию разрыхления и резания грунта.

На следующем этапе в стенках баллона вырезаются узкие вертикальные окна, через которые удаляется набивающийся внутрь в процессе работы грунт. Размер окон – 50х200 миллиметров.

Вверху баллона сверлится отверстие для вваривания будущей ручки вращения, крепление которой можно усилить за счет крепления перемычек, привариваемых между трубой и верхней поверхностью баллона.

На следующем этапе работ приваривается рабочее сверло из металлической полосы длиной 200 миллиметров и шириной 35 миллиметров. Толщина металла – 3 миллиметра. Полоса загибается в слесарных тисках в виде спирали, ее нижняя часть срезается под 45° и затачивается. Полученное сверло приваривается к буру.

Ручки бура можно изготовить из арматуры, на которой надо закрепить короткие отрезки труб для удобства работы.

Как сделать бур для шнекового бурения: материалы и инструкция

Можно смастерить своими руками спиральный бур 2 типов для вращательного бурения скважин: со спиралевидным режущим элементом, с дисковым полусферическим ножом. Для работ понадобится:

1. Металлический прут или прочная труба – основание, полая труба большего диаметра – для емкости на стержне ложки.
2. Муфты для соединения штанг, металлическая рукоятка – кусок арматуры, прута, длиной до 40 – 50 см.
3. Металлический лист, если планируется спиральный нож.
4. Диски стальные с зубьями от электропилы.

Металлические круги разного диаметра подойдут для формирования режущей поверхности

1. Сварочный аппарат.

Спиральный простой и двухступенчатый бур: чертежи

Как сделать классический бур со спиралевидным ленточным ножом для песчаной скважины? Своими руками такой инструмент сделать сложно без специальных станков для работы с металлом. Сложность заключается в предварительном закаливании и изгибе полосы металла. Необходимо подобрать сталь толщиной от 1,5 – 2 мм. Далее раскаленную полосу сгибают на станке, придавая ленте форму спирали.

Спиральный бур с длинной режущей лентой невозможно сделать без оборудования

Только после этого ленту приваривают к основанию. Во время соединения следят за симметричностью: витки должны располагаться строго параллельно друг к другу и под определенным углом к горизонтальной линии. Край ленты затачивают, поверхность красят.

В условиях домашней мастерской своими руками гораздо проще сделать идентичный по функциональности, но более простой в сборке бур для скважин разного диаметра с круговыми ножами вместо спирали.

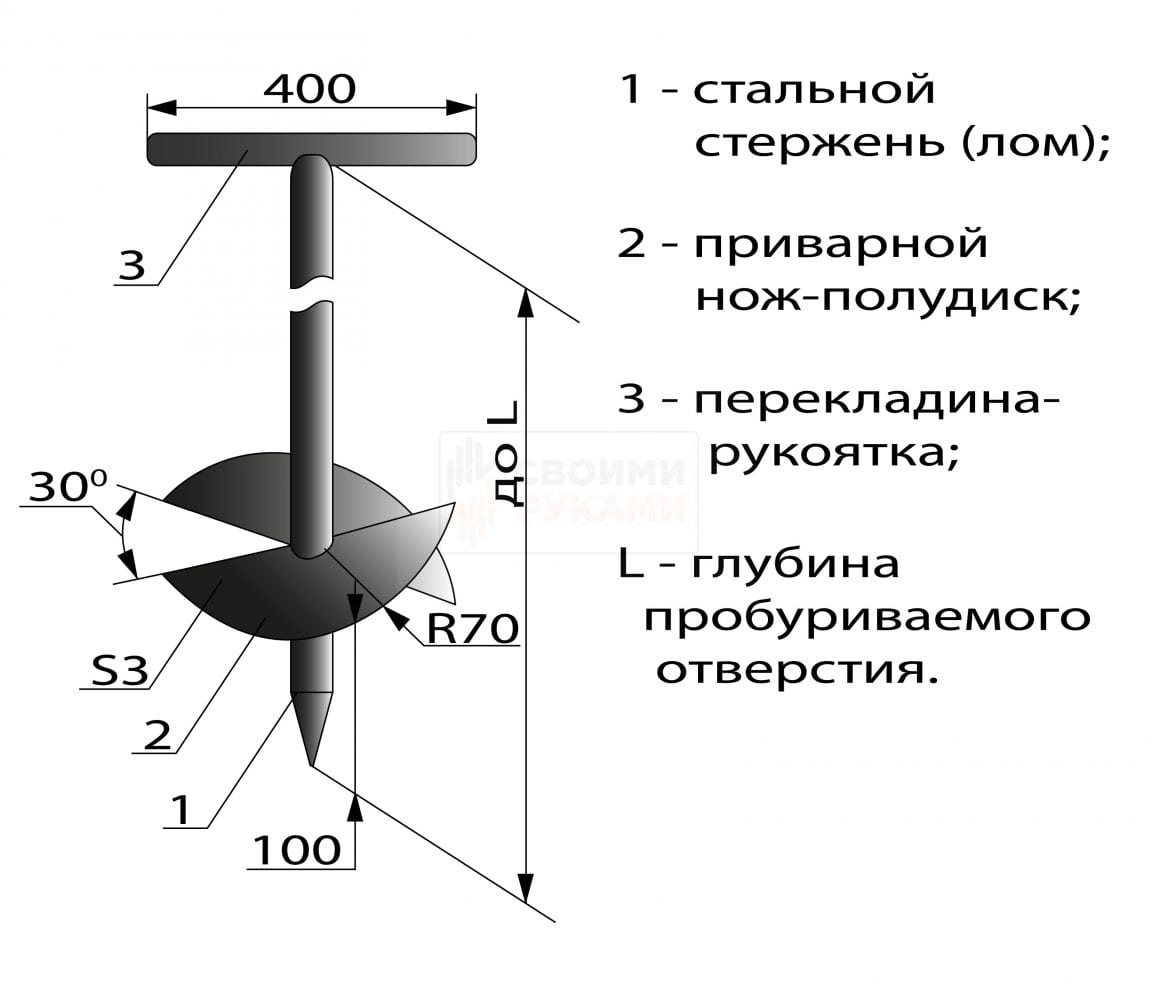

Чертеж простого бура с двумя ножами под углом

Отталкиваясь от простейшей конструкции, можно усовершенствовать инструмент и сделать бур, который подойдет для бурения неглубоких скважин разного диаметра.

Бур

Для изготовления берут 3 диска одинаковой толщины с разным диаметром. Разрезают каждый на 2 половины, один край (нижний) затачивают. Во всех частях просверливают отверстия для соединения лепестков.

Детали для бура

К основанию приваривают круг меньшего диаметра так, чтобы края двух половин образовали угол величиной 30о. Большего диаметра ножи крепят к верхнему при помощи гаек и болтов.

Готовый к сборке бур со сменными комплектами ножей

Штангу формируют с нарезкой резьбы или приваривают к верхнему краю муфту с готовой резьбой: в этом случае не нужно устанавливать защиту от раскручивания во время работы.

Ложка: бур для работ в сыпучих породах

При обустройстве источника в сухом грунте требуется инструмент со снарядом, который удерживает вырытую почву внутри. Такой бур-ложку, как на чертеже, для бурения песчаных скважин также можно сделать своими руками из толстостенной газовой или водопроводной трубы.

Обычную ложку можно оборудовать наконечником-разрыхлителем для облегчения работы

Отрезок трубы заглушают пластиной по верхнему краю, оставляя в центре отверстие для стержня. К стержню приваривают старое сверло большого диаметра. Стержень приваривают по центру трубы. На одной из сторон трубы формируют прямоугольное окно для выемки почвы. Нижний край разрезают в виде лепестков, отгибая края наружу для большего диаметра врезки и захвата грунта. Нижние края затачивают.

Вместо окна можно просто разрезать боковую стенку

Приспособить в качестве резервуара для отработанного грунта в ложковом буре можно и старый металлический баллон. Таким буром, собранным своими руками, бурят скважины большого диаметра.

Металлический баллон

Буровой инструмент

Шнековый бур

Это инструмент, наиболее часто используемый для бурения скважин вручную, упрощенный вариант также можно сделать своими руками. При вращении лезвие глубоко проникает в землю и разрезает ее, затем движется по спирали и с их помощью выталкивается наружу.

Поэтому в направлении бурения необходимо организовать дополнительный упор бура. При бурении между оборотами шнекового бура происходит накопление остаточного грунта, извлеченного из шахты.

Бур-ложка своими руками

Еще один востребованный инструмент для бурения скважин на загородном участке. Шнековые буры и бур-ложка используются для работы на разных типах почвы, поэтому каждый из них имеет свои преимущества.

Бур-ложка состоит из металлического стержня с закрепленным на конце цилиндром определенного диаметра. Цилиндр имеет в нижней части продольные или винтовые канавки. Способ захвата почвы лежит в основе названия инструмента.

Этот вид бура для бурения скважин под воду перемещается в сторону примерно на 10-15 мм относительно оси металлического стержня.

При сверлении отверстий буром-ложкой одновременно следует устанавливать обсадную трубу. Использование этого средства наиболее эффективно на пластичных грунтах – супесях и суглинках.

Ручной бур для скважины

Сделать ручной бур для скважин своими руками и закрепить на нем спираль посредством пайки – задача не из легких. Но любой, кто умеет пользоваться сварочными аппаратами, шлифовальными машинами и другими инструментами, может построить более простую модель.

Сначала нужно распилить стальной диск ножовкой на два одинаковых полукруга. После чего необходимо заточить распиленные элементы.

Теоретически для этой цели можно изготовить бур для бурения скважин, используя стальную спираль. Для этого берется полоска инструментальной стали, нагревается и скручивается в спираль с шагом, соответствующим диаметру. Затем полоса закаливается и, наконец, приваривается к стержню. Но выполнить качественно такую ​​работу в заводских условиях практически невозможно.

Бур-ложка своими руками

Если почва в вашем районе устойчива к осыпанию, то для бурения скважины лучше всего использовать бур-ложку. Как уже упоминалось, он имеет форму цилиндра с продольной прорезью сбоку и спиралевидным грейфером внизу.

Длина такого цилиндра обычно не более 70 см, а диаметр инструмента может варьироваться: это зависит от параметров скважины, которую в конечном итоге необходимо получить.

Грунт, который бурильщик вытащит из скважины, должен пройти через полость в цилиндр и удерживаться внутри за счет прилипания и сжатия.

Прежде чем прорезать цилиндр, нужно оценить качество почвы на загородном участке: чем она более текучая, тем уже будет прорезь на буре.

Есть два способа сделать бур-ложку своими руками:

• Возьмите стальную пластину и скрутите ее по заданному диаметру, чтобы получилась цилиндрическая заготовка;
• Используя трубу, которая уже имеет нужную форму.

С помощью болгарки вырежьте прорезь в нижней части цилиндра. Для облегчения входа бура в почву к штанге можно приварить обычный металлический бур строго по его оси.

Метод с использованием стальных пластин более трудоемкий. Заготовки нужно будет сварить по швам и иметь острые режущие кромки для облегчения доступа к земле. Бур для бурения скважин также необходимо закрепить сварным швом, расположив его на нижней части цилиндра.

Готовую цилиндрическую ложку еще нужно приварить к металлическому стержню, который отодвигают на 10-15 мм в сторону от оси инструмента. Во время работы бурового долота такое смещение приводит к увеличению диаметра отверстия. Это связано с тем, что продольная режущая кромка ложки соскребает грунт со стороны мины.

Поскольку диаметр снаряда меньше диаметра обсадной трубы, такие сверла можно легко использовать внутри строящихся обсадных труб, что значительно облегчит их установку. Сама труба защитит колодец от обрушения.

Нагрузка на бур-ложку при работе очень велика, поэтому она должна быть изготовлена ​​из высокопрочной инструментальной стали. В идеале усиливающие элементы сверла должны пройти процесс термической обработки и закалки.

Полезные советы от специалистов

Как изготовить самодельный бур для земли с двигателем

Если вас интересует бормашина, которая осуществляет работу в автоматическом режиме с минимальными усилиями человека, то существует несколько идей, например из бензопилы. В этом случае следует сделать все правильно, чтобы не повредить себя.

Прежде всего делается расчет мощности двигателя. Мотор на бензопиле имеет большое количество оборотов. Если бур будет вращаться с такой скоростью, то управлять такой машиной крайне сложно. Более того, оказывается серьезная нагрузка на мотор.

Узнать обо всех подробностях этой разработки, вы можете, посмотрев подготовленное видео. Здесь рассказывается во всех подробностях о том, как сделать мотобур на основе бензопилы:

Плюс ко всему есть умельцы, которые используют мотор перфоратора при бурении небольших скважин

В этом случае важно сделать правильную насадку и рассчитать размер буровой установки. Вот здесь также можете посмотреть подробности этого чудотворения:

Изготовление забивного стакана и желонки

Схема желонки с шариковым клапаном.

Ударно-канатный способ бурения считается весьма медленным и трудоемким, но в то же время наиболее эффективным на сыпучих и мягких грунтах. Он требует минимум оборудования, а основным рабочим элементом является забивной стакан.

Стакан представляет собой тяжелый металлический цилиндр, сбрасываемый или забиваемый в скважину. Порода заходит в полость цилиндра и удерживается там силой трения. По мере заполнения стакана он поднимается на поверхность и очищается. Сделать его своими руками нетрудно из куска трубы длиной 0,7-3 м, прорезав в ней продольное отверстие для высыпки шлама. К верхней стороне стакана приваривается штанга.

Помехой бурению с помощью забивного стакана является то, что слишком рыхлые или наполненные водой породы не удерживаются в нем за счет силы трения. Для выемки таких грунтов используют инструмент, называемый желонкой. От обычного стакана желонка отличается тем, что имеет клапан, который открывает трубу при врезании в породу и закрывает ее при поднятии на поверхность.

Наиболее приемлемым исполнением для самодельной желонки небольшого диаметра является вариант с шариковым клапаном. Такая конструкция проста и надежна, так как не содержит в себе шарнирных соединений. Металлический шар для закрытия клапана нужного диаметра (около 40 мм) можно изготовить на фрезерном станке, а для тех, у кого нет такой возможности, подойдет кустарный способ. Подбирается резиновый мяч необходимого размера и разрезается пополам. Эти половинки будут служить формой, в которую засыпается дробь или шарики от подшипника, залитые эпоксидным клеем. После застывания полусферы склеиваются тем же эпоксидным клеем. Для того чтобы шар при погружении желонки не уходил далеко вверх, на внутреннюю сторону трубы наваривается ограничитель.

Буры спирального типа

Ручной бур спирального типа сделать своими руками достаточно несложно, если заранее подготовить необходимые материалы и инструменты. Подбирается основной элемент конструкции в виде длинной трубы небольшого диаметра либо металлического стержня, после чего к нему привариваются два полудисковых ножа на расстоянии около 200 миллиметров от нижнего заостренного края.

Ножи изготавливаются из разрезанного пополам металлического диска и привариваются к трубе или стержню под углом около 20° к горизонту. Располагаются они напротив друг друга, что в итоге составит оптимальный для бурения угол. Нижние кромки полудисковых режущих элементов хорошо затачиваются для облегчения резания почвы. От этого зависит и скорость и простота выполнения работы.

Классическая схема строения бура спирально типа

Принцип работы спирального бура состоит в том, что во время вращения осевого элемента, выполняемого при помощи рукояти, полудисковые ножи врезаются в почву и разрыхляют ее. Через определенное количество пройденных вглубь почвы сантиметров, что определяется опытным путем, буровая конструкция вытаскивается, и разрыхленная земля ссыпается в стороне от будущей скважины. Далее операция повторяется вновь вплоть до достижения нужной глубины скважины и достижения поставленной задачи – бурения скважины на воду.

Очищается ручной бур от налипшего грунта также несколько в стороне от места выполняемого бурения, после чего он вывозится с участка. С увеличением глубины производства работ производится наращивание длины штанги бура. Отдельные элементы штанги надежно соединяются при помощи резьбового соединения или крепления шплинтами, а для облегчения процесса подъема штанги дополнительные ее звенья снимаются.
