самодельные замки (есть у кого нибудь идеи как сделать ?)
Часто реечные (и обратные тоже) гораздо успешней вскрываются отвёрткой, чем родным ключём.
Так однажды один мой сосед по гаражу с пеной у рта уверял слесарей с местного завода и по совместительству соседей-алкоголиков, что вскрыть невозможно… и невзначай оставил на столе поллитру.
Вскрыто (семь секунд), выпито, закрыто обратно — нам чужого не надо (кроме водки — она «сектор приз»)
Все претензии на следующее утро отметались просто — так его-же (замок) открыть невозможно…
Когда надоело менять личинки на Россельмашевском гаражном замке (зимой клинит/мёрзнет чем не поливай) я себе на гараж сделал очень простой механизм замка в качестве дополнительного, суть попытаюсь обьяснить на словах:
У меня поворотный цилиндрик оканчивается шестерёнкой и двигает рейку.
В принципе можно вместо шестерёнки к цилиндрику просто присобачить поворотный засов по подобию запоров деревянных оконных рам.
Поворотная часть представляет собой просто цилиндрик с внутренней резьбой на торце.
В резьбу вворачивается винт.
В завернутом состоянии винт прижимается шляпкой к торцу цилиндрика и может передавать момент от ключа на открывание замка.
В вывернутом состоянии винт упирается проточкой сверху шляпки в накладную шайбу.
По центру шайбы отверстие для ключа.
Ключ — цилиндр с эксцентричной выборкой/засверловкой примерно на полтела и соотношением диаметров примерно 1:2.
На шляпке винта ответная часть, сделанная зацело с винтом.
На конце ключа мощное кольцо с отверстием на случай усиления девайса воротком.
Сталь для винта и ключа бралась твёрденькая, но чтоб обработать можно было.
Всё предварительно вычерчивал в КАДе — крайне желательно, чтоб точки контакта эксцентрика и ключа были на максимально возможном диаметре и перпендикулярны нагрузке — и примерно равнопрочны боковины выборки ключа и эксцентрик.
По понятным причинам прочертёжку с размерами показывать на буду.
Работает механизм просто.
Нужно закрыть: ставим ключ и сначала вращаем на открывание притягивая тем самым винт/болт к цилиндру (если он уже затянут, то это делать не надо).
Врашаем на запирание замка и при запертом замке уже отвинчиваем болт от цилиндра и крутим до тех пор пока болт не упрётся своей головкой/проточкой в накладную шайбу и затагиваем в этом положении.
При открывании всё в обратном порядке + затягиваем винт/болт в цилиндру.
А ещё можно изобрести кучу вариаций с левыми и правыми резьбами и ключём, имеющем навинченную контрогайку для открывания.
Секретность всех подобных девайсов только в оригинальности конструкции, а взломозащищённость только в необходимости силовых открывающих ключей или другого силового вмешательства.
По крайней мере мой отвёрткой так просто не откроешь, а быстрей сломаешь отвёртку, или весь эксцентрик покоцаешь.
Можно конечно пластилином оттиск сделать и ключ повторить, но смысл, если у меня стоят ещё два замка совершенно другого типа.
А если целенаправленно — то вскроют всё, в том числе автогеном…
Чтоб такой замок не сыграл злую шутку с самим хозяином надо делать всё очень надёжно от поломок, и заранее продумать, как сами будете вскрывать в случае чего.
А самый простой замок наверно будет — завернуть через дверь типо автомобильную секретку в косяк.
Если секретку заглубить и секретка грамотная, то открыть без ключа будет весьма проблематично.Изменено 27 мая, 2009 пользователем Chernyshov
Как собрать домик из фанеры для детей своими руками легко и быстро
Небольшой фанерный дом, предназначенный для игр, придется по нраву любому ребенку. Ведь у него там будет свое личное пространство. Собрать самому такую конструкцию несложно, если предварительно сделать чертежи, и вырезать детали.
Что понадобится для работы:
- Листы фанеры, толщина которых составляет не меньше десяти миллиметров. Требуемое количество легко определить, сложив все площади будущих деталей.
- Брус для каркаса размером 40х40 или 50х50 мм.
- Оргстекло или пластик для окон.
- Навесы для дверей.
- Отделочные материалы (обои, нетоксичная краска, шпатлевка).
Из бруса и фанеры делаются заготовки и ошкуриваются наждачной бумагой до полной гладкости. Каркас собирается из бруса, а на него прикрепляются фанерные заготовки. Далее устанавливаются окна и двери. Затем дом можно покрасить снаружи и изнутри или оклеить обоями. Заносится мебель. Из остатков фанеры можно изготовить декорации и установить их вокруг домика. Детский игровой дом готов.
Крепежные элементы должны быть скрыты, чтобы ребенок не мог травмироваться.
Невскрываемый замок невидимка своими руками
- Георгий Меньшиков
- 15 октября 2016
- Самоделки для домаСамоделки для радиолюбителей
У нас пополнение раздела полезных самоделок для дома: невскрываемый замок невидимка своими руками.
Вскрывать механический замок любой сложности воры научились давно. С кодовым замком сложнее, но способы обойти все его секреты находят.
Однако открыть замок можно, только если известно место расположения отпирающего устройства, например замочной скважины, кнопочного пульта двери и.т.д.
Понимая это, были разработаны замки- невидимки без замочной скважины и ключей, где отпирающие устройства выполнены в виде радио- брелков кодовых или инфракрасных, GPS радиотелефонов и др.
Казалось – бы, открыть такой замок невозможно. Однако открывают.
Например, сканируют код брелков специальными устройствами. Научились делать все, даже банкоматы обкрадывают, считывая код банковской карты.
Во всех этих системах общий недостаток: устройство (ключ, брелок и.др.) сосредоточено в одном месте, определив которое, вор вскрывает замок.
Подобрать ключ для него не проблема, подобрать код тоже, брелок можно сканировать.
Предлагаемый замок отличается от известных тем, что отпирающие элементы замка (в дальнейшем — ключи) разнесены, многократно дублированы и замок может быть открыт только при активации всех ключей.
Так как ключи могут быть разнесены на значительное расстояние, этот замок особенно удобен для дачных приусадебных участков, где чаще всего промышляют воры.
Один из ключей можно расположить, например, в отдельно стоящем туалете. Никому и в голову не придет, что, посетив туалет, человек открыл дом.
С трудом представляю, как можно открыть такой замок, не зная количества, принципа действия разнесенных ключей и их места расположения тем более что и сам замок с внешней стороны двери не виден.
Конструкция и принцип действия
Замок (рис.1) состоит из корпуса 1, в котором помещен электромотор 2 постоянного тока ДПР 42 12в. 2500 об/мин, который связан винтом 5 с ригелем 3.
Шаг резьбы винта 0,3…0,5 мм. При номинальном числе оборотов двигателя ригель перемещается на 20 мм. за одну – две секунды.
Механизм запирания
По механизму работы гаражные замки делятся на такие типы:
сувальдные замки совершенно справедливо считаются самыми надежными. Проще всего опознать их по форме ключа – он имеет длинный стержень, на конце которого с одной или обоих сторон располагаются пластины с канавками разной высоты. Попадая в замок, такой ключ приводит в действие сувальды – основу сувальдного замка. Даже если не совпадет одна из пластин, замок не откроется, потому сувальдные механизмы считаются самыми надежными. Выбить его тоже трудно, а при наличии дополнительных бронепластин сделать это очень сложно. К тому же, сувальдные замки, в отличие от цилиндровых, более устойчивы к морозам (и перекосам, вызванным перепадами температур), грязи и пыли, агрессивной среде. В целом они реже ломаются и заклинивают. Сувальдный замок может быть врезным и накладным. Если выбираете последний вариант, то постарайтесь выполнить установку так, чтобы снаружи ворот не были видны точки крепления. Еще один совет – брать замок, который и с внутренней стороны открывается/закрывается ключом, а не вертушкой. Это создаст дополнительные проблемы вору, который может забраться в гараж через стены или крышу
При выборе обращайте внимание н следующие элементы конструкции:количество ригелей – в идеале не менее 3, но в некоторых моделях (например, РИФ-1) и два толстых ригеля работают не хуже; проваренный корпус для накладных замков; антикоррозионное покрытие сувальд цинком; наличие бронепластины очень желательно. Это защита от высверливания. В этом плане хорошо работает каленый шарик в стойке; также желательна закаленная вставка на ригеле, которая защитит от перепиливния; 4 класс взломостойкости
В этом плане хорошо работает каленый шарик в стойке; также желательна закаленная вставка на ригеле, которая защитит от перепиливния; 4 класс взломостойкости.
цилиндровые замки немного уступают по надежности сувальдным, но, тем не менее, подходят для гаража, могут использоваться в качестве дополнительного запорного механизма. Внутри такого замка располагаются цилиндры, каждый выстраивается на определенной высоте. Открыть отмычкой такой механизм сложно, но его можно высверлить или выбить, потому лучше выбирать замки с дополнительной защитой – бронекладкой или шариками внутри механизма. Замки относительно просты в эксплуатации, а в случае потери ключей достаточно заменить сердцевину, не касаясь всего замка. Цилиндровый замок также может быть накладным и врезным. Он более тонко реагирует на смену температур, мороз, влажность, чаще, чем сувальдный, заклинивает;
реечные замки (иногда их называют ригельными) имеют предельно простую конструкцию, отсюда и основной плюс – долговечность, но и минус – легкость взлома. В основе – рейки/ригели с прямоугольным (реже – круглым) срезом. Ригелей обычно два, но есть замки с тремя рейками, встречаются и механизмы с одним большим прямоугольным ригелем. На рейке произвольно нарезаются пазы, попадая в которые ключ с правильной нарезкой открывает замок. Ригели в действие приводят пружины. Чтобы открыть такой замок, ключ просто вставляют до упора, пазы ригеля и ключа совмещаются, после чего поворот ключа сжимает пружину, чтобы рейка отодвинулась и позволила открыть дверь. Сделать дубликат ключа для ригельного замка не так-то просто – даже малейшие несовпадения будут приводить к тугому открыванию/закрыванию. Реечные замки прочны и долговечны, просто монтируются, недорого стоят. Но использовать их в качестве главного замка все же не стоит по ряду причин. Их легко взломать отверткой, зимой процесс открывания может быть усложнен, да и летом придется прилагать некоторые усилия. Плюс ко всему, ключ от такого замка длинный, что некоторым может показаться неудобным.
Делаем чертеж кукольного домика из фанеры с размерами всех элементов конструкции
Игрушечный дом и фанеры нельзя построить без подробного чертежа, на котором будут нанесены размеры всех его деталей. Для этого надо сначала определить приблизительные габариты будущего дома, и представить какой он будет формы.
Дом состоит из таких частей:
- Задняя стена: имеет форму пятиугольника. Его боковые стороны равны 76 см, а основание – 106 см. Верхняя сторона представляет собой неровный треугольник, вершина которого находится на высоте 91 см.
- Пол: имеет прямоугольную форму. Его размеры 106х38 см.
- Перекрытие второго этажа: прямоугольник с размерами 104х36 см.
- Боковая стена (2детали): представляет собой прямоугольник 36х76 см.
- Внутренняя стена с правой стороны: прямоугольник 25х50 см.
- Внутренняя стена с левой стороны: прямоугольник 25х43 см.
- Левая сторона крыши: прямоугольник размером 76х39 см.
- Правая сторона крыши: прямоугольник с параметрами 45х39 см.
Доступные схемы замка с секретом
Проще всего изготовить механический вид секрета для гаража. Это может быть:
- Ключ специального исполнения и формы. Дело в том, что практически все существующие стандартные конструкции замков для гаража похожи, как близнецы братья. Стандартные отмычки и инструменты, с помощью которых выполняется вскрытие замков, доступны для покупки в интернете в самом широком ассортименте. Нестандартный ключ с секретом для замка гаража поставит в тупик 99% злоумышленников;
Замок специальной конструкции. В некоторых случаях для таких устройств вообще не нужен какой-либо ключ, открыть систему можно, только зная комбинацию поворотов рабочего инструмента, как на видео:
- Совместить конструкцию стандартного замка, например, сувальдного с поворотным запорным механизмом ворот гаража.
Последний вариант секрета отличается высокой надежностью, простотой и эффективностью. Если установить запорную систему с секретом, изображенным на схеме, открыть половинку ворот гаража будет просто невозможно, пока ригеля не выйдут из соединения с вертикальными запорами.
Самый простой винтовой замок — секрет для гаража
При наличии возможности использовать станок можно достаточно просто изготовить винтовой замок с секретом, как на фото. Принцип работы такого винтового секрета заключается в особой конфигурации головки ключа.
Более сложные конструкции винтового замка с двумя степенями защиты и двумя ключами позволяют значительно усилить охрану. Принцип работы такого замка хорошо понятен из приведенного видео:
Очень популярными становятся реплики старых механических замков с секретом, как на фото. Основной секрет работы такого устройства заключается в необычно сложной форме ключа, скопировать и повторить форму рабочей поверхности без оригинала практически невозможно, но вряд ли его стоит использовать для ворот гаража.
Навесной замок с секретом
Более современным аналогом приведенной конструкции является навесной вариант замка для гаража, приведенный на чертеже.
В конструкцию корпуса входят две блокирующие втулки со штифтами и стопорное кольцо. Съемную дужку можно снять, только если правильно подобрать положение вращающегося штифта. При проворачивании паз на цилиндрической части штифта совмещается с отверстием в корпусе, и конец дужки либо освобождается, либо блокируется. Если стоит один штифт, подобрать его положение в корпусе не представляет труда.
Два штифта со своим индивидуальным расположением пазов сделают процесс подборки бесконечно долгим. Тем более что после закрытия гаража штифт можно легко провернуть в произвольное положение, тем самым засекретив открытое состояние замка.
Кроме винтовых систем, определенный интерес представляют самодельные конструкции с ключами типа журавль, которые еще называют падающим.
Электрические схемы самодельных замков для гаража
Наиболее эффективным самодельным устройством с секретом является обычный кодовый замок, изготовленный с использованием тиристорной элементной базы, совмещенный с замком гаража, открываемым обычным ключом. Электрическая часть замка приведена на схеме.
Вот в чем заключается суть идеи. Открыть гараж можно только в такой последовательности. На наборной панели вводится код, отключающий блокировку обычного замка. Если в течение 30 сек замок не открыт, включается вторая схема с электрической защитой шокером. Через 15 минут защита отключается, и схема возвращается в исходное состояние.
Таким образом, для человека, знающего код, процесс открывания гаража не составляет труда, у злоумышленника, даже похитившего ключ или воспользовавшегося дубликатом, возможности открыть гараж практически не существует. Главное – нет условий для работы отмычкой или системами физического взлома, сверлением, молотком или ключом — повороткой.
Виды и принцип действия замков
Комбинированная система запирания ворот
Среди представленных на рынке замков, можно выделить несколько их типов.
Навесной
Навесной замок
Одним из наиболее распространённых видов замков является навесной. Весь механизм этого устройства спрятан в подвесном корпусе. Запирание осуществляется, при помощи дуги (или штыря), вставляющейся вовнутрь. Для работы устройства, на запираемых створах необходим монтаж специальных проушин, в которые вставляется дуга и благодаря чему происходит запирание. Данный тип технических устройств обладает одним отрицательным качеством, ставящим под сомнение все его плюсы, а именно – открытость. Такие замки вешаются снаружи в результате чего, злоумышленники могут иметь к нему доступ и, применив отмычку открыть его, либо просто сбить замок. Отсюда следует вывод, что такой замок может быть применён только в качестве дополнительной меры защиты, при комбинированном использовании нескольких вариантов запорных устройств.
Реечный замок
С реечным механизмом
Это ещё один распространённый вариант изготовления замков. Монтируется уже внутри, при этом запирание осуществляется при помощи нескольких скользящих стержней. Открывание замка происходит при помощи специального ключа, который, проходя через скважину, вытягивает задвижки. Конструкция замка такого типа несколько надёжнее, но при этом его можно взломать, перепилив запирающие элементы или просто подобрав ключ.
Врезной вариант замка
Врезной
Данный тип отличается трудностью установки и сравнительно небольшой надёжностью. К тому же производители часто беспочвенно завышают цены на такую продукцию. Можно также сказать, что применение замка такого типа возможно лишь в качестве дополнительной меры защиты.
Вышеперечисленные замки на гаражные ворота в большинстве случаев заводского изготовления, но могут быть сделаны и самостоятельно, если есть определённые слесарные навыки. Однако, стоит сказать, что более предпочтительным будет изготовление замков и запоров другого типа.
Вертушка
Замок вертушка
Таким именем в народе нарекли запираемую систему, работающую по принципу засова. Этот вариант замка отличается простотой конструкции и может быть изготовлен своими руками. Принцип работы этого устройства заключается в том, что на двух створах ворот гаража, изнутри монтируются специальные проушины из, например металла или деревянных брусьев. По центру ворот, на сквозном болте монтируется засов-вертушка, который приводится в действие при помощи проворачивания относительно центра. Торцы вертушки попадают в проушины, тем самым надёжно запирая створы изнутри. Таким образом, снаружи отсутствуют какие-либо элементы замка, в результате чего взлом становится практически невозможным.
Шпингалет
Шпингалет для ворот
Это ещё один самодельный вариант запирания ворот гаража. Его простота и вместе с тем надёжность и эффективность, позволяют применять его в большом количестве случаев. Шпингалет представляет собой металлический штырь, который двигается внутри проушин. Его обычно монтируют на внутренней стороне гаражной двери. Работает такой запор по принципу задвижки. Смонтировать его под силу практически каждому, без использования узкоспециализированных инструментов.
Запоры для распашных ворот
Этот тип запирающего приспособления можно назвать разновидностью шпингалета, с той лишь разницей, что шпингалет, как правило, двигается в горизонтальной плоскости и применяется при одностворчатой конструкции ворот. Запоры же для распашных ворот, представляют собой металлические стержни, которые вертикально двигаются внутри специальных проушин на створах. Для того чтобы запирание осуществлялось, в земле под стержнями необходимо выполнить пару отверстий глубиной около полуметра. Для большей прочности и надёжности, внутрь этих отверстий можно вбить металлические трубки, подходящего диаметра, которые можно забетонировать.
В завершение можно отметить, что изготовленные гаражные замки своими руками (которые были перечислены выше) в основном применяются, если гараж либо встроен в здание дома, либо окружён забором и имеет, второй выход, ведь наиболее эффективное запирание происходит только изнутри.
Коротко о главном
Перспектива обходиться без ключей выглядит заманчиво, поэтому все больше хозяев отдают предпочтение кодовым замкам. Эти устройства различаются затворными механизмами и способами установки, а по способу блокировки делятся на механические, электромеханические и электронные.
При выборе уличного устройства обращают внимание на его степень защиты от взломов и негативных погодных факторов; важен комфорт использования, наличие сертификатов. Наибольшими возможностями обладают электронные модели, способные интегрироваться в домашнюю систему безопасности и работать через удаленный доступ
Оценок 0
Назначение и требования к замку
Замок на калитку устанавливают до обшивки
Назначение калиточного замка — надёжная фиксация двери в закрытом положении и защита от проникновения посторонних лиц.
Калитка в заборе лишь отчасти напоминает входные двери в дом или квартиру. Разительно отличаются условия эксплуатации, поэтому сильно различается ассортимент запорных устройств.
Для уличных замков есть несколько требований:
- надёжная защита от влаги, которая вызывает коррозию и заклинивание в мороз при примерзании элементов конструкции;
- минимальное количество подвижных деталей в секретном механизме;
- антивандальное и антикоррозийное исполнение корпуса.
Невыполнение хотя бы одного из пунктов может повлечь трудности в эксплуатации.

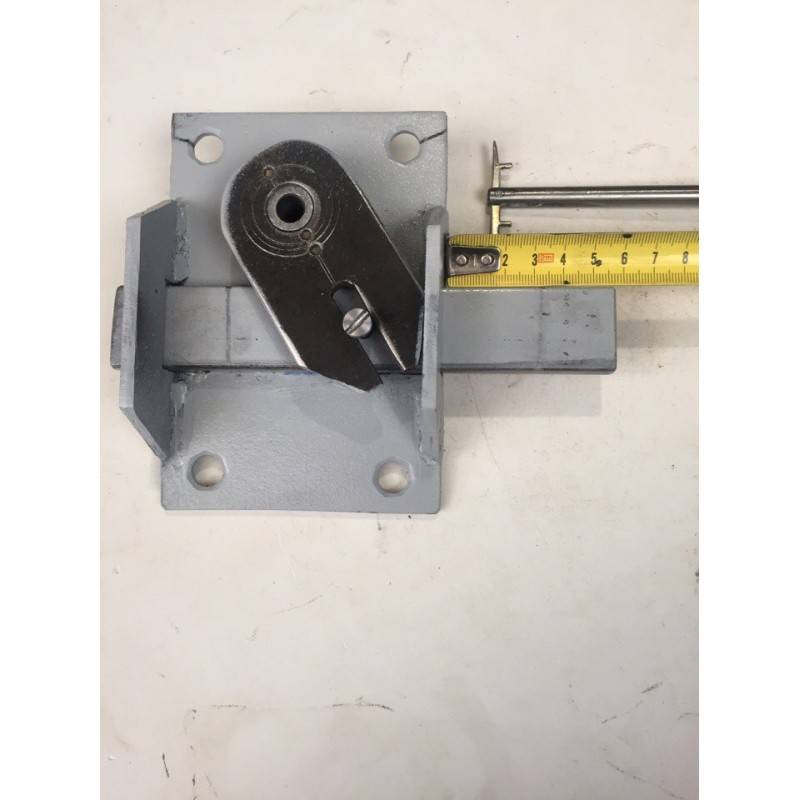

Как изготовить простой гаражный замок
Инструкция по изготовлению простого накладного замка с задвижкой, которая приводится в движение специальным индивидуальным самодельным ключом, состоит из следующего:
- Изготовление основы замка. Это металлическая пластина толщиной примерно три миллиметра, с диаметром 10 миллиметров.
- Из такого же металла вырезаются две накладки:
- шириной — 22 миллиметра;
- длиной – 120 миллиметров.
- Накладки загибаются в тисках по эскизам.
- Изготавливается задвижка.
- Готовится направляющая трубка с наружным диаметром примерно 10 миллиметров для ключа замка. Длина ее зависит от толщины ворот. Один конец трубки срезается под углом 60 градусов, как показано на рисунке 4.
- Сборка конструкции начинается с приварки накладок к краям основания
- В углах пластины сверлятся четыре отверстия для фиксации замка к двери.
- Направляющая трубка вставляется в отверстие пластины диаметром 10 миллиметров, скос — к накладкам.
- Аккуратно приваривается трубка к основе, при этом необходимо соблюдать взаимную перпендикулярность.
- Вставляется задвижка в накладки, посередине между ними.
- В задвижку ввинчиваются два винта диаметром М4, длиной около восьми миллиметров. Эти винты являются ограничителями хода задвижки, желательно под их головки поставить пружинные шайбы.
Ключ подбирается из круга диаметром 8 миллиметров, длина его 150 миллиметров.
Один конец его, примерно 25 миллиметров длиной, загибается под углом 90 градусов.
- С другой стороны формируется пропил под углом 60 градусов.
- Сверлится отверстие в зоне пропила.
- Изготавливается бородка по рисунку 7.
- Ключ собирается по рисунку 8.
Секретность замка обеспечивается сверлением отверстий под ключ в задвижке ниже или выше, интервал при этом может быть один миллиметр, что обеспечит замку большое число вариантов «секретности». Для этих целей можно менять размер 12 по рисунку 5 в допустимых пределах.
Как изготовить гаражный замок своими руками более подробно показано на видео. Качественный замок в гараже – гарантия безопасности автомобиля.
Главное преимущество замков с секретом, сделанных собственными руками, заключается в том, что по своей природе они являются уникальными. Профессиональные взломщики не стоят на месте. Они давно уже изучили многие схемы работы заводских запоров и без труда могут вскрыть почти любой.
Однако защита гаража, изготовленная по индивидуальной технологии владельца, порой может быть весьма сложна для разгадки
. И это обстоятельство в итоге заведет злоумышленника в тупик.
Подходить к изготовлению такого средства защиты необходимо при обязательном наличии хороших и прочных материалов. В противном случае даже весьма необычный замок будет элементарно сорван из-за недостаточной прочности материалов, из которых он изготовлен.
Еще один важным моментом, от которого зависит эффективность будущего замка, заключается в том, чтобы он был разработан по собственной схеме
и желательно, чтобы в единственном экземпляре. Зачастую весьма большую помощь приносит нестандартный подход и бурная фантазия, а в некоторых случаях и вовсе отсутствие логики.
Следует понимать, что воры, которые зарабатывают подобным образом на постоянной основе, также обладают определённой смекалкой. И чем оригинальнее будет устройство замка, тем скорее вор встанет в тупик.
ВАЖНО. Чем проще гаражный замок на вид, тем менее вероятно, что взломщик сможет разгадать принцип его работы. Чем проще гаражный замок на вид, тем менее вероятно, что взломщик сможет разгадать принцип его работы
Чем проще гаражный замок на вид, тем менее вероятно, что взломщик сможет разгадать принцип его работы.
Выбор материалов и подготовка инструмента
Для создания замка необходима сталь или другой металл. Если в конструкции есть ригель, желательно сделать его бронированным. Все детали должны быть прочными и крепкими. Даже самый сложный замок иногда легче не вскрывать, а вырезать. Так, слабым местом навесных конструкций становятся обычные стальные дужки. Если в двери есть щель, то через нее просто перепиливается запор.
Помимо деталей, источником которых может послужить и покупной замок, необходимо специальное оборудование. Для создания механизма может потребоваться сварной аппарат, токарный и фрезерный станки, микросхемы, паяльник и другие инструменты. Иногда даже навыки программирования. Конкретный набор будет зависеть от конструктивных особенностей.
