Какие секционные гаражные ворота выбрать и как в них не ошибиться?

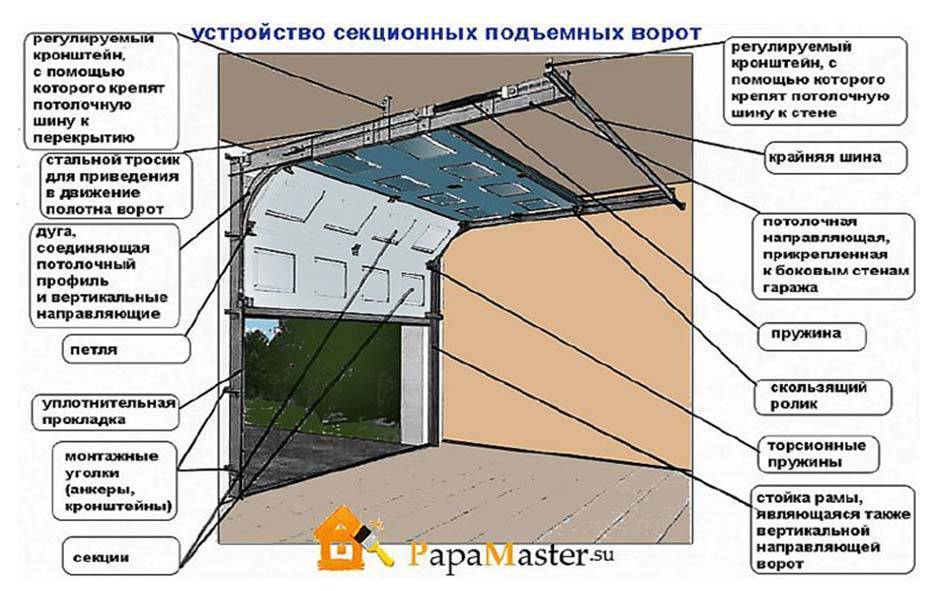

Устройство и принцип действия

Секционные ворота состоят из нескольких элементов:

• направляющих;
• электрического привода;
• модулей;
• пружинного механизма;
• полотна;
• секций.

Основным механизмом, осуществляющим движение полотна, выступают направляющие. Они представляют собой профили, изготовленные из стали, крепящиеся вертикальным образом, по сторонам от проема, а также горизонтально – под потолком. На них находятся кронштейны, непосредственно двигающие основное полотно.

Направляющие должны быть установлены максимально точно, любое отклонение их по вертикали понижает эффективность функционирования всей системы. Они могут затруднять её свободное движение, что негативным образом скажется на герметичности закрытия створок.

Чтобы уравновешивать возможные колебания полотна, применяется пружинный механизм. Его установка требует правильной регулировки, от этого фактора зависит надежность всей фиксации.

Секции представляют собой пару листов из стали, пространство между которыми заполняется полиуретановой пеной. Последняя сберегает температуру внутри помещения, изолирует проникновение внутрь шума. Для повышения сроков службы панелей их дополнительно покрывают антикоррозийными составами. Иногда внутрь панелей монтируют прозрачные акриловые вставки, они гарантируют проникновение внутрь дневного света, отличаются высокой устойчивостью к ударам.

Кроме вышеперечисленного, такие конструкции оснащают:

• замками;
• торсионной системой;
• механизмами обеспечения безопасности;
• ручками;
• засовами;
• крючками.

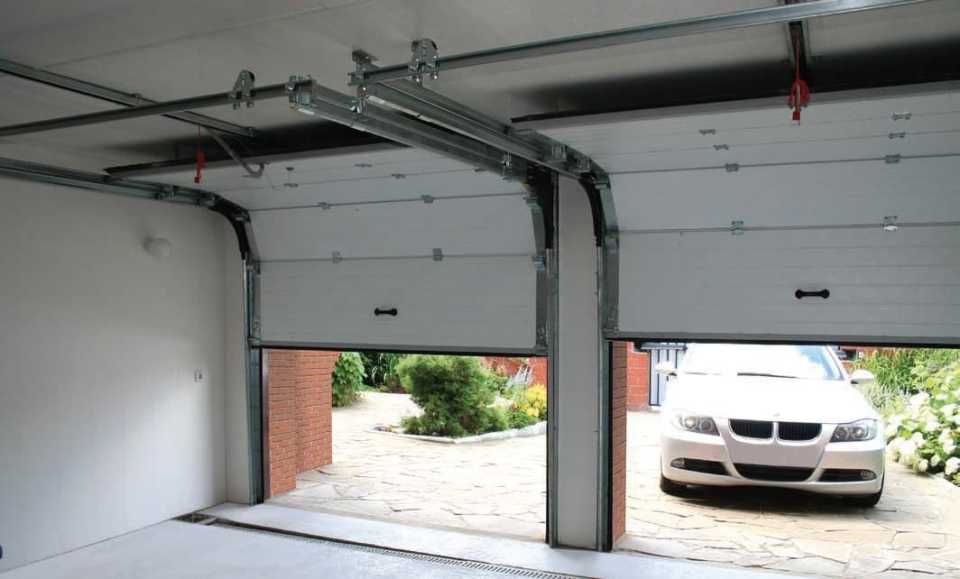

Движение системы происходит таким образом:

• во время открывания полотно поднимает по вертикально направленным рельсам;
• после происходит его плавное преломление и перенаправление на горизонтально расположенные рельсы;
• после открытия проема, полотно находится над ним, удерживаемое там специальным механизмом.

Этапы установки

Процесс установки секционной системы ворот, включает ряд последовательно выполняемых этапов, который четко прописаны инструкцией. Их нужно выполнять один за другим, не забегая вперед, только так можно гарантировать соблюдение технологии и беспроблемную дальнейшую работу механизма.

Секционная конструкция ставится по такому плану:

• Удаление или укрепление существующего покрытия (при необходимости).
• Проверка горизонта пола (погрешность может быть максимум миллиметр).
• Нанесение разметки для дальнейшего крепления направляющих элементов.
• Фиксация профилей, проходящих по вертикали. Для этой цели используют саморезы на длинных ножках.
• Основываясь на расположении вертикальных элементов, ставят горизонтальные. Они должны образовывать прямой угол, иначе полотно не будет двигаться надлежащим образом.
• Секции собирают.
• Замеряют все параметры.
• Проводят выравнивание с использование металлических прокладок. Доски или строительную пену использовать строго запрещается.
• Закрепить механизмы управления.
• Проверить точность замеров, зафиксировать все элементы.
• Поставить пружины.
• Установить и закрепить ограничители.

Крепление направляющих

Монтаж секционных ворот своими собственными руками начинается с крепления рельсов, определяющих направление движения полотна. Чтобы соблюсти необходимую вертикаль, карандашом размечают те точки, где будут зафиксированы профили. Если конструкция отличается большими параметрами, каркас нужно предварительно собрать, разложив его по поверхности пола. Когда размеры стандартные, можно проводить поэтапный сбор:

• Поставить к проему нижнюю часть.
• Вертикальные профили крепят к полотну, затем фиксируют всю конструкцию к стене.
• Оставить по 3 см между профилем и панелью, чтобы створка легко двигалась.
• Закрепить угловые элементы с помощью саморезов на верху проема.
• Вставить и укрепить нижние рельсы.
• Перпендикулярно вертикальным элементам, расположить горизонтальные составляющие.
• Стыки скрепить, закрутив болты на соединительных пластинах.
• Поставить профили, используя уплотнители, чтобы обеспечить их плотное прилегание.

Сборка секций полотна

Когда несущие части уже закреплены, производится сборка полотна:

• все секции фиксируют с использованием петель;
• при необходимости, делают отверстия сверлом, их диаметр должен составлять 4 мм, глубина проникновения – 30 мм;
• саморезами фиксируют плоскость, ролики крепят к нижней панели;
• рельсы монтируют следующими;
• нащельник скрепляют с верхней панелью;
• материал выравнивают согласно расположению кронштейнов.

Установка механизмов

Монтаж гаражных ворот требует размещения, закрепления тех устройств и механизмов, что обеспечивают их функционирование.

Этот процесс проходит так:

• с помощью концевых кронштейнов, выставить торсионную систему;
• смонтировать пружины, расположив его над проемом, в центре;
• развести пружины, прикрепить вал;
• болтами крепят пружины;
• кронштейнами регулируют степень натяжения тросов;
• ставят ограничители, регулирующие ход конструкции;
• проводят монтаж привода электрического типа.

Крепление аксессуаров и проверка хода

Когда все основные элементы уже установлены, нужно закрепить дополнительные составляющие сверху полотна. Для удобства использования ставят ручки, чтобы повысить надежность крепят замки, засовы.

Их фиксация должна осуществляться максимально плотно, чтобы во время постоянного функционирования, механизмы не расшатывались.

Завершив все предыдущие действия, работу конструкции проверяют. Ворота несколько раз открывают, закрывают ручным образом. Это необходимо для проверки хода полотна. Во время этого процесс не должно быть слышно никаких звуков, а именно скрипа, сука, зацепов за выступающие элементы.

Шаг №3. Технологические характеристики, на которые следует обратить внимание при выборе гаражных ворот

Необходимо проверить, чтобы полимерное покрытие конструкции было устойчивым. Далее не забудьте уточнить способ оцинковки деталей конструкции: именно это во многом влияет на их устойчивость к коррозии, а, следовательно, на продолжительность срока службы гаражных ворот;

Следует уточнить вопрос о качестве полиуретанового наполнителя: не крошится ли пена при надавливании, не горит ли. Помните, что панели из дешевого и некачественного наполнителя не перенесут наших морозов — они попросту расслоятся, деформируются, а потом и вовсе могут перестать закрываться

Так что требуйте гарантию: только производители качественных панелей гарантируют, что расслоение панелей не произойдет как минимум в течение 10 лет;

Не забывайте, что основные потери тепла происходят именно на стыках между секциями через боковые, верхние и нижние щели, поэтому в качестве уплотнителя должен использоваться только износостойкий качественный полимер;

Уточните, имеются ли внутри панелей стальные пластины, ведь именно они играют немаловажную роль в создании дополнительной прочности и надежности крепления всех комплектующих;

Обязательно поинтересуйтесь, какой вид имеет профиль сопряжения секций между собой — именно от этого зависит Ваша защита от защемления пальцев;

Поскольку вес ворот, как правило, уравновешивается торсионными пружинами, не забудьте уточнить, есть ли в выбранных Вами воротах блокировочное устройств на случай, если эта пружина оборвется;

Не менее важно будет поинтересоваться показателями теплоизоляции гаражных ворот, надежностью защиты от промерзания в отдельных элементах конструкции, а также возможностью открывания ворот при возникновении снежных заносов;

Важным показателем является способность ворот противостоять попыткам их взлома. Здесь следует отметить, что поиск «непробиваемых» ворот вряд ли увенчается успехом: сегодня даже сейфы вскрывают, однако выдерживать попытки вскрытия хотя бы 10 минут, до тех пор, пока не приедет милиция, Ваши ворота просто обязаны

Полезную роль в этом могут сыграть замки-защелки и засовы в разных местах ворот, а также подключение их к общей охранно-сигнальной системе безопасности дома;

Ну и, наконец, уточняйте сроки гарантийного обслуживания Ваших гаражных ворот. Как правило, производители гарантируют, что если регулярно проводить профилактическую смазку подвижных соединений, замков и защелок, ворота прослужат как минимум 5-10 лет.

Что нужно знать о секционных воротах

Корректировка сторон проема

Для монтажа секционных ворот все стороны входного отверстия (лотки и нижнюю часть перемычки) выравнивают до гладкого состояния. Кроме этого, специалисты отделывают стены и потолок, на который закрепляют направляющие. Проем должен отвечать следующим требованиям:

1. Для классической величины проема и стандартной комплектации ширина полос под профили составляет 20 см. Для нестандартных систем шину полос увеличивают. Чтобы не ошибиться, этот параметр выводят на 30 см.
2. Если гараж построен из блоков, бетона или кирпича, то для выравнивания поверхности используют песчано-цементный раствор, устанавливают маяки и накладывают штукатурку. Секционные ворота монтируют после полного высыхания смеси.

Притолока — расстояние от верхней перемычки гаражного проема до потолка постройки. Обычно ее высота составляет 50 см. Заплечики — промежуток от боковин входа к стенам. Именно от этих параметров отталкиваются специалисты и выбирают подходящий вид конструкции и метод монтажа.

В этом видео вы подробнее узнаете о данных воротах:

Разновидности конструкции секционных ворот

Секционные ворота с калиткой

Различают секционные модели по назначению:

• Гаражные – имеют небольшие размеры, так как рассчитаны на частные гаражи или стоянки в торговых центрах. Крепление потолочное. Секции изготавливаются из сэндвич-панелей разного вида, так как они обеспечивают теплоизоляцию бокса. Модели весьма привлекательны. Часто имитируют деревянную обшивку, могут иметь рельефную необычную фактуру. Управляются вручную или с помощью автоматики.
• Промышленные – рассчитаны на эксплуатацию в тяжелых условиях. Они не всегда утеплены, но обеспечивают максимальный уровень защиты от химически агрессивных веществ, обеспечивают высокую герметичность при закрывании и чаще всего выступают элементом шумоизоляции. Типоразмеры разнообразны. Промышленные ворота обязательно оборудуются электроприводом, а также усиленной цепной системой, что позволяет открыть тяжелую створку при отключении электричества.
• Модели с калиткой – дорогая разновидность. Калитка обустраивается прямо в полотне створки. Состоит из секций и изгибается, поэтому имеет сложную конструкцию. Однако для частного дома или небольшого предприятия такой вариант наиболее удобен.

Выпускает секционные ворота множество российских и зарубежных компаний.

Как сделать подъемные ворота своими руками

Конструкция данных ворот довольно проста, и многие владельцы гаражей решаются на изготовление подъемных ворот для гаража своими руками, используя чертежи. Весь процесс состоит из одного подготовительного и нескольких основных этапов:

• подготовка чертежей, материалов и инструментов;
• монтаж дверной коробки и направляющих;
• сборка дверного полотна;
• изготовление движущего механизма;
• установка ворот;
• монтаж системы противовесов.

Подготовительный этап

Для проведения монтажных работ потребуются следующие инструменты:

• сварочный аппарат;
• электродрель (перфоратор, шуруповерт);
• строительный уровень;
• рулетка;
• набор гаечных ключей;
• карандаш.

Для установки подъемного механизма следует приготовить:

• швеллеры и стальные уголки;
• противовесы (специальные для лифтов или чугунные болванки);
• кронштейны, уголки, металлические направляющие;
• пружины возвратного типа;
• стальной трос.

Также стоит подобрать уплотнительную ленту, которую прокладывают по всему периметру створки.

Для обшивки дверного полотна используйте металлический профлист. Он достаточно прочен, имеет малый вес и защиту от коррозии.

Монтаж дверной коробки и направляющих

Дверная коробка собирается из металлических уголков или деревянного бруса в форме буквы П. Нижнюю часть рамы необходимо заглубить в стяжку пола минимум на 2 см.

Далее монтируют направляющие шарниры. Под потолком устанавливают верхний кронштейн. Его крепят металлическими штырями в потолку. С помощью болтов на кронштейн укрепляют два шарнира.

Чтобы створку при движении не заклинивало, шарниры нужно устанавливать так, чтобы кронштейн двигался по ней свободно.

Монтаж механизма открывания

• дверного полотна, цельного или секционного;
• левой и правой стойки, которые управляют движением ворот по нужной траектории;
• двух противовесов, по одному с каждой стороны;
• устройства регулировки и фиксации стоек.

На дверную панель устанавливают 4 кронштейна с направляющими роликами-подшипниками. К нижним кронштейнам приваривают две детали для крепления троса противовеса с обеих сторон.

• стойка-швеллер, гнутая из оцинкованной стали в количестве 4 штук;
• дуга – выгнутые по шаблону две детали;
• внутренняя дуга, две детали;
• стальная пластина;
• установочный кронштейн, на каждую стойку по 3 штуки.

Собирать механизм следует в точном соответствии чертежам.

Собранная конструкция должна быть выполнена без малейших отклонений в плоскости дверного полотна и по расположению деталей, в противном случае возможно заклинивание при движении.

Сборка ворот

1. Стойки устанавливают на место в дверной коробке. Выровнять их строго перпендикулярно друг другу.
2. Отметить места для отверстий на потолке для установочных кронштейнов. Их должно быть 12.
3. Отодвинуть стойку и просверлить отверстия по разметке. Установить в них дюбели.
4. Вернуть стойку на место и укрепить потолочные кронштейны при помощи саморезов. До упора саморезы пока не закручивать;
5. Еще раз выставить стойку перпендикулярно проему, затем затянуть саморезы окончательно.
6. Приварить к стойкам упоры, которые будут регулировать и фиксировать расстояние между двумя стойками.

Затем все действия повторить для второй стойки. Все детали на нее следует устанавливать в зеркальном отражении к первой.

Между стойками устанавливают стяжку – металлический прут с резьбой на концах. При установке на прут наворачивают 4 гайки таким образом, чтобы они были расположены с обеих сторон упоров. Эта система позволит точно регулировать положение стоек и сохранять его долгое время.

Установка ворот с противовесами

1. В створке просверлить отверстия для кронштейнов с роликами.
2. Установить полотно между стойками.
3. Поместить ролики в пазы стоек и зафиксировать их винтами.
4. Собрать систему противовесов. Общий их вес должен быть равен весу ворот в сборе. Например, если створка весит 60 кг, каждый противовес должен весить 30 кг.
5. Установить ручки, замки и прочую фурнитуру.

После того, как все действия будут выполнены, желательно прокрасить все торцы деталей из оцинкованной стали краской по металлу для внешних работ во избежание коррозии.

На этом этапе монтаж гаражных подъемных ворот можно считать законченным.

Основные преимущества

• Экономия полезного пространства. Неоспоримым преимуществом является то, что ворота секционного типа открываются, даже если места совсем немного. А также к секционным воротам возможно подъехать почти вплотную.
• Взломостойкость. Взломостойкость секционных ворот очень высока: секции, армированные сталью, невероятно прочные. А также ворота снабжены мощным ригельным замком. В дополнение вы можете установить защелку внутри помещения, чтобы система открывалась исключительно изнутри. Особенно это подойдет для хозяев, у которых гараж размещен внутри дома.
• Теплоизоляция. Система обладает эффективной теплоизоляцией, так что сравнить такие ворота можно с кирпичной кладкой. В гараже будет сохраняться определенный микроклимат, благодаря чему в холодное время года машина легко заведется, а в жаркий период уплотнитель не будет пересыхать.
• Автоматика. Управлять работой ворот можно не выходя из машины.
• Машина не повредится о створки. Если в вашей семье есть водитель-новичок, ему можно не опасаясь выезжать из гаража.
• Звукоизоляция. Шум снаружи благодаря воротам будет практически неслышен: его уровень снизится до 21 дБ.
• Ветроустойчивость. Система выдерживает ветер силой до 120 км/ч.
• Надежность. Конструкция устойчива к коррозии, так как обработана специальными составами, а рабочий ресурс механизма составляет – от 15 до 17 лет.
• Быстрый ремонт полотна. Если произойдет поломка, достаточно будет заменить одну панель, а не все полотно целиком.
• Не требуют расчищения снега. Помимо массы вышеперечисленных преимуществ, вы не будете тратить  время на расчищение сугробо

Условия, которые должны выполняться перед установкой

Проем гаража обязательно должен быть укреплен металлическим каркасом. Это может быть швеллер или каркас, сваренный из уголка и металлических пластин.

Расстояние от боковой стороны проема до стены должно составлять не менее 250 мм, со второй стороны должно быть точно такое же. От верхнего края проема до потолка расстояние должно составлять не менее 350 мм.

Материал для установки секционных ворот

Рекомендуем не пытаться самостоятельно изготавливать механизмы и полотно для гаражных ворот. Это займет много времени и маловероятно, что у вас получится сделать качественно и надежно. Причиной этому может быть отсутствия современных материалов и фирменных комплектующих.

Ламели представляют собой сэндвич-панель, которая состоит из оцинкованной стали, окрашенной с внешней стороны полимерной декоративной краской. Между панелями проложен слой утеплителя.

Для гаражей неотапливаемого типа можно выбирать ламели толщиной 20 мм, для отапливаемого гаража рекомендуется брать ламели толщиной от 35 мм.

Разнообразные виды панелей дают возможность выбрать под свои запросы

С готовыми деталями, подогнанными под необходимые размеры проема, установка ворот не займет много времени. Желательно во время монтажа и настройке механизмов иметь помощника.

Необходимые инструменты для работы:

1. Для разметки понадобится уровень и рулетка.
2. Пассатижи и отвертки для монтажа.
3. Шуруповерт и дрель для крепления направляющих к стене проема и потолку гаража.
4. Болгарка на случай обрезки материала.

Замеры и размеры

Монтаж секционных ворот невозможен без снятия предварительных замеров. Они нужны, чтобы предусмотреть возможность беспрепятственного функционирования воротной системы, а также движения направляющих.

Процесс замеров не отличается особой сложностью, нужно лишь подготовить некоторые инструменты:

• рулетка;
• отвес;
• уровень лазерного типа (лучше предпочесть его, обыкновенный может не дать результатов высокой точности).

Что и зачем измерять

Схема монтажа секционной конструкции не может быть выстроена, без предварительного снятия необходимых параметров. Измерению подлежат следующие параметры:

ширину, высоту въездного отверстия: важно, чтобы боковые стенки отвечали требованиям вертикальности, пол – соответствия горизонту. Проверяют эти показатели путем использования уровня, отвеса

Желательно, чтобы требования совпадали до 1 мм, иначе нужно уделить время выравниванию, лишь потом начинать все необходимые измерения;
высота притолоки, предполагающая измерение расстояния от перекрытия полтока к верхней части въезда внутрь гаража. Оптимальным считается размер в пределах от 400 до 600 мм. Он позволяет смонтировать классическую подъемную систему;
расстояние, находящееся между боковыми стенами и краем проема. На этой части монтируют направляющие, поэтому показатель оказывает прямое влияние на выбор системы, способы её монтажа;
глубину вхождения системы внутрь строения: очень важный показатель, постоянно незаслуженно упускаемый из виду. Величина зависит от высоты въезда, типа монтируемого устройства. Она имеет ряд особенностей вычисления.

Глубину вхождения считают таким образом:

• к площади до 8 квадратных метров добавляют 400 мм;
• от 8 квадратов – 450 мм;
• при низком подъеме – 550 мм;
• при высоких показателях – 65 и 850 мм.

При установке привода

Когда планируется оснащение конструкции автоматическим приводом, нужно предусмотреть наличие специального места и для него. К примеру, чтобы поставить привод на потолке, нужно иметь глубину помещения в пределах 3290-4400 мм. Если помещение еще глубже, то ставят осевой привод. Несмотря на то, что он дороже, система выигрывает по мощности, требует наличия свободного места только сбоку от входа.

Монтаж секционных ворот

Основные требования при монтаже гаражных ворот предъявляются к стенам – материал, из которых они выполнены, должен быть надлежащей жесткости. В случае со стенами из пористых материалов требуется установка дополнительного усиления. В качестве последнего может выступать стальная рама из профиля с уголком 100*100 мм, железобетон или кирпичная кладка. Крепление к металлическим конструкциям производится при помощи болтов с гайками или саморезов. В случае установки ворот без усиления конструкции используются шпильки и сквозное крепление, что снижает вероятность откола материала стен, но не исключает ее полностью.

При установке в проем с неровными стенами, если нет времени на подготовительные работы, то используются швеллеры, стальные пластины и сходные элементы.

Другим необходимым условием для монтажа привода и направляющих гаражных ворот является наличие боковых заплечников от 120 мм шириной и притолоки 150-300 мм. Если подобных условий обеспечить не удается, установки ведется с двойными направляющими, что оборачивается значительным, вплоть до 40%, ростом цен.

Перед тем, как заказать ворота, потребуется замерить проем. Высота измеряется в нескольких местах – посередине, слева и справа. Аналогично поступают с шириной. Для заказа используется максимальный из параметров, а для полного прилегания полученный показатель дополнительно увеличивают на 25-50 мм.

Для выравнивания боковых опорных стоек в горизонтальной плоскости специалисты наносят установочные отметки в виде горизонтальных линий. Делаются они на заплечниках на расстоянии 1 м от пола. Точность обеспечивается жидкостным или брусковым с мерной планкой уровнем. Последний входит в комплект поставки ворот.

Однако, мы рекомендуем монтаж ворот осуществлять с помощью услуг профессионалов. Например, при покупке секционных гаражных ворот, вам осуществят монтаж либо бесплатно, либо со скидкой. Вот, купив ворота в компании УкрИнтерМет, вам предложат и монтаж. Подробнее на http://ukrintermet.com.ua/garazhnye-vorota/ustanavlivaem-garazhnye-sektsionnye-voroustanavlivaem-garazhnye-sektsionnye-vorota-pod-klyuchta-pod-klyuch/.

Устройство и принцип действия

Подъемные секционные системы содержат взаимодействующие друг с другом, составляющие части:

• направляющие рельсы;
• пружины;
• электропривод;
• специальные модули;
• полотно;
• непосредственно секции.

Движение всего устройства обеспечивается посредством функционирования направляющих. Они имеют вид профилей, изготовленных из стали. Их крепят по вертикали, по обе стороны от дверного проема. Отдельно ставят и горизонтальные направляющие, размещая их под потолком, там крепят кронштейны, что будут двигать основное полотно.

Установка данных элементов должна производиться с максимально возможной точностью. В противном случае, велика вероятность отказа от работы всей системы полностью. Отклонение от вертикали или горизонтали будет приводить к тому, что свободного движения створок получить не удастся, из-за этого они не будут герметично запирать пространство.

Пружинный механизм призван уравновешивать вероятные колебания полотна. Его необходимо не просто поставить, но, с высокой точностью, отрегулировать. Именно этот фактор оказывает определяющее воздействие на надежность креплений.

Секции – это листы из стали, их внутреннее пространство заполняют пеной, имеющей в своей основе полиуретан. Этот состав позволяет удерживать комфортный микроклимат внутри помещения, кроме того, она выступает отличным шумоизолирующим покрытием. Чтобы увеличить эксплуатационные сроки данной конструкции, её дополнительно вскрывают специальным составом, что противостоит образованию коррозии.

Кроме прочего, ворота оснащают замками и засовами, чтобы повысить прочность конструкции, торсионной системой, иными механизмами, призванными увеличивать степень безопасности устройства.

Рассмотрев устройство ворот данного вида, нужно уточнить механизм его функционирования. Работает конструкция следующим образом:

1. Когда полотно нужно открыть, оно приподнимается по рельсам, что стоят по обе вертикали от проема.
2. Когда полотно доходит до определенной точки, оно преломляется, затем перенаправляется на рельсы, что стоят по горизонтали.
3. При открытом проеме, покрытие находится над ним, оно удерживается там силой специального механизма.
