Схема электропроводки в гараже: советы по планированию

Что должно быть в щитке

Есть несколько вариантов компоновки щитка — это касается места установки вводного автомата и счетчика. В частном доме могут счетчик поставить на столбе, а автомат — на фасаде дома, почти под крышей.

Электрощит

В некоторых многоквартирных домах счетчики стоят в боксах на лестничных клетках. В этом случае шкаф нужен только под УЗО и автоматы. В других случаях он стоит в квартире. При модернизации электросети, шкаф придется приобретать с расчетом, чтобы туда поместился и счетчик тоже или покупать отдельный бокс под счетчик с вводным автоматом.

Схема электросети для небольшого дома или квартиры

При составлении схемы электропитания очень важна безопасность. В первую очередь она обеспечивается для людей: при помощи УЗО — устройства защитного отключения, которое устанавливается сразу после счетчика. Это устройство срабатывает, если ток утечки превышает пороговое значение (произошло замыкание на «землю» или кто-то сунул пальцы в розетку). Это устройство разрывает цепь, минимизируя возможность поражения электротоком. От УЗО фаза поступает на входы автоматов, которые тоже срабатывают при превышении нагрузки или при коротком замыкании в цепи, но уже каждый на своем участке.

Во вторую очередь необходимо обеспечить нормальную работу бытовой техники и электроприборов. Современная сложная техника управляется микропроцессорами. Им для нормальной работы требуется стабильное питание. Понаблюдав некоторое время за напряжением в нашей сети, его стабильным не назовешь: оно изменяется от 150-160 В до 280 В. Такой разброс импортная техника не выдерживает. Потому хотя-бы некоторые группы автоматов, подающих питание на сложную технику, лучше включить через стабилизатор. Да, стоит он немало. Но при скачках напряжения первыми «летят» платы управления. Они у нас не ремонтируются, а просто меняются. Стоимость такой замены — около половины стоимости устройства (больше или меньше зависит от типа устройства). Это вряд ли дешевле. Собирая электрощиток своими руками, или только его пока планируя, помните об этом.

Один из примеров компоновки щитка для небольшой схемы — на 6 автоматов

Устанавливается стабилизатор на одну или несколько групп и включается после УЗО и перед групповыми автоматами. Так как устройство это немаленькое, в щиток его установить не получится, а вот рядом — пожалуйста.

Также в щитке устанавливаются две шины: заземления и зануления. На шину заземления заводятся все заземляющие провода от приборов и устройств. На «нулевую» шину провод приходит от УЗО, и подается на соответствующие входы автоматов. Обозначается ноль обычно буквой N, при разводке принято использовать синий провод. Для заземления — белый или желто-зеленый, фазу ведут красным или коричневым проводом.

Один из вариантов собранного небольшого щитка

При самостоятельной сборке электрического щитка, нужно будет приобрести сам шкаф, а также рейки (называют DIN-рейки или ДИН-рейки), на которые крепят автоматы, УЗО и переключатели. При установке реек, проверьте уровнем их горизонтальность: не будет проблем с креплением автоматов.

Один из вариантов DIN-реек в корпусе щитка

Все автоматы должны между собой соединяться. Это можно сделать при помощи проводников — соединяя последовательно их входы, или при помощи готовой соединительной гребенки. Гребенка — надежнее, хотя и стоит дороже, но если учесть время, которое вы потратите на соединение всех автоматов, то вряд ли несколько десятков рублей имеют такое принципиальное значение.

Соединительная гребенка для автоматов в электрощите: ускорит процесс самостоятельной сборки

Схема на несколько групп

Не всегда схемы электропитания просты: групп потребителей разбивают по этажам, отдельно выводят хозпостройки, освещение гаража, подвала, двора и придомовой территории. При большом количестве потребителей кроме общего УЗО после счетчика, ставят такие же устройства, только меньшей мощности — на каждую группу. Отдельно, с обязательной установкой персонального защитного устройства, выводят электропитание для ванной комнаты: это одно из самых опасных помещений в доме и квартире.

Очень желательно поставить защитные устройства и на каждый из вводов, которые идут на мощную бытовую технику (более 2,5 кВт, а такую мощность может иметь даже фен). В купе со стабилизатором они создадут нормальные условия для эксплуатации электроники.

Тоже не самая сложная схема, но с более высокой степенью защиты — больше УЗО

В общем, при разработке точной схемы, вам придется найти компромисс: сделать систему безопасной и не потратить при этом слишком много денег. Оборудование брать лучше проверенных фирм, а оно стоит прилично. Но электросети — не та область, в которой можно экономить.

Нюансы устройства

Как правило, эстетическая часть вопроса отходит на второй план. Раньше гаражная проводка вообще делалась с применением самых дешевых материалов.

Гаражи редко имеют отделку внутри и используются в основном для технических целей

По этой причине особое внимание уделяется безопасности, а не внешней красоте проводки

Разводка электропроводки в гараже делается скрытой, так как такой вариант считается наиболее надежным с точки зрения безопасности. Кабель можно проложить в стене или под полом, но первый вариант выполнить легче. Находясь в стенах, провода не будут случайно повреждены. Это правило действует для бетонных и кирпичных конструкций. Если гараж металлический, проводку в гараже придется монтировать в специальный короб: это может быть металлорукав, гофра, прочие предназначенные для кабелей приспособления, являющиеся изоляционным материалом.

Для того чтобы повысить безопасность, схемой проводки в гараже должен быть предусмотрен не только щиток, но и отдельное заземление. Его можно изготовить из обычной арматуры или металлического стержня. Для этого потребуется использовать изделие не тоньше 16 мм. Его вбивают в землю на глубину около 40 см, верхние части соединяют металлической полосой. Такая конструкция будет иметь небольшое сопротивление, около 4 Ом, которого вполне хватит, чтобы заземлить всю проводку.

Схемы и расположение потребителей

Как провести проводку в гараже своими руками? Перед началом работ нужно подобрать схему проводки в гараже своими руками. Схемы электропроводки в гараже бывают разными, в зависимости то того, какая информация требуется тому, кто их смотрит. В электрической технике различают принципиальные схемы и схемы расположения.

Первые должны детально описывать всю электрическую цепь, а вторые – расположение потребителей, с указанием расстояния или так, чтобы можно было ориентироваться по масштабу чертежа. Начнем с принципиальной схемы подключения проводки в гараж, которая требуется в соответствии с последней версией ПУЭ.

Однофазная принципиальная схема электроснабжения гаража показана на рисунке ниже. Для удобства на схеме проводки в гараже использована реальная расцветка проводов (как в обычных кабелях).

Разводка электропроводки в гараже своими руками — схема, фото:

Фазный проводник сети находится под опасным напряжением относительно нейтрали и земли, так как нейтраль обычно заземляется. Однако, для работы устройства защитного отключения (УЗО) необходима защитная земля (PE, protection earth).

ВНИМАНИЕ! Никогда не соединяйте защитную землю с нейтралью! Используйте правильно устроенное заземление. Принцип работы УЗО состоит в использовании дифференциального трансформатора, который складывает входящий (по фазному проводу) и уходящий (по проводу нейтрали) токи

Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю

А разницу дает как раз ток утечки на землю

Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю. А разницу дает как раз ток утечки на землю

Принцип работы УЗО состоит в использовании дифференциального трансформатора, который складывает входящий (по фазному проводу) и уходящий (по проводу нейтрали) токи. Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю. А разницу дает как раз ток утечки на землю.

Возможно, этот ток течет по телу человека! Смертельный ток около 100 мА. А УЗО, показанное на схеме, настроено на ток 5 мА. Таким образом, человек будет защищен, ибо устройство сработает за миллисекунды и разомкнет цепь.

Но это работает только в том случае, когда ток утечки течет помимо дифференциального трансформатора УЗО, а именно в отдельной линии заземления!

Главный автомат обесточивает нашу маленькую сеть на схеме при коротких замыканиях на общей линии (магнитная защита) или в случае большой суммарной перегрузки всех линий (тепловая защита). Также он используется при ремонтах.

Для того, чтобы обеспечить независимость разных потребителей, используется несколько линий, питающихся от одной или нескольких групп. Обычно в частном гараже, как и в квартире, вполне достаточно одной группы. А каждая группа питается от своего автомата в цепи фазы. Это очень удобно при ремонтах.

Автоматы (автоматические выключатели) защищают свои цепи от перегрузок по току и от коротких замыканий. Следует помнить, что УЗО защищает цепи только от токов утечки! От перегрузки по току она цепь не защищает, это делает автоматический выключатель.

Шины, расположенные в щитках, выполняются в виде полос или брусков из медных или латунных сплавов и снабжены отверстиями для проводов, которые затягиваются винтами. Следует сказать, что современная номенклатура электротехнических изделий очень удобна для монтажных работ, если использовать ее грамотно.

Схема трехфазной сети отличается от однофазной только двумя дополнительными фазами и установкой трехфазных (строенных) автоматов и УЗО. Отдельные фазы этой сети разводятся как линии напряжения 220 В совместно с нейтралью. Между любыми двумя фазами напряжение равно 380 В, а фазовый угол в равномерно нагруженной сети равен 120 градусов. При этом ток в нейтрали равен нулю.

Электричество в гараже своими руками — схема расположения показана на следующем рисунке:

На таких схемах электрики в гараже не обязательно выполнять требования для чертежей по принятым правилам, так как мы делаем их для себя. Главное – это ясность всех обозначений. Вертикальные участки проводки отмечены плюсами с указанием высоты. Это даст возможность легко посчитать длину линий.

На схеме подключения электропроводки в гараже обозначаются условными обозначениями розетки и светильники. Можно добавить выключатели. Все добавляется по месту расположения. Мы еще поработаем над этим документом чуть ниже, когда будем выбирать материалы.

Подключение гаража к электричеству

Прежде всего, необходимо продумать подключение гаража к внешнему источнику электричества. В гаражных кооперативах для этого обычно служат водозащищенные распредкоробки, расположенные на внешней стороне ряда гаражей.

Если вы построили гараж на частной территории, то проводку придется вести от ближайшей опоры с необходимым напряжением. Провести электричество в гараж, как и на любой другой объект, может только специалист (в первом случае электрик гаражного кооператива, во втором электрик организации, на балансе которой находится линия электропередачи). Так что придется написать заявку на подключение, но прежде, чем это сделать, необходимо купить соответствующие материалы и провести подготовительные работы. В них входят:

• установка внутреннего электрощита;
• установка в щит аппаратов защиты и учета электроэнергии;
• покупка необходимого кабеля для подключения к опоре или внешнему электрощиту;
• сборка схемы электрощите (об этом более подробно ниже);
• подключение силового кабеля к электрощиту и вывод его за пределы гаража.

Для подключения к наружному электрощиту можно использовать любой кабель в оболочке, не поддерживаемой горение. Дополнительно кабель нужно продеть  в металлорукав или, в крайнем случае, в гофру для наружного применения. О сечении жил кабеля поговорим ниже. Для подключения к опоре обычно используется провод СИП (самонесущий изолированный провод). К кабелю СИП дополнительно придется докупить соответствующую фурнитуру – прокалывающие зажимы, кронштейны и пр.

Важно! СИП используется только для проводки до объекта (гаража). Заводить напряжение внутрь придется так же, как и в первом случае – соответствующим кабелем

Если стена гаража или отдельные ее элементы горючие, то отверстие, через которое проводится кабель, должно быть оснащено металлической трубой. Это хорошо видно на фото выше. Итак, все подготовительные работы проведены, то делаем заявку в соответствующую организацию и пока они соображают, занимаемся собственно проводкой в гараже.

Подготовительные работы выполнены, осталось подключить гараж к распределительной коробке

Как провести электричество в гараж законно

Если из гаража планируется сделать полноценную мастерскую, то понадобится трехфазный ввод, для которого, в свою очередь, необходимо посетить местный Энергосбыт и получить там технические условия (в дальнейшем нужно будет соблюдать каждый из пунктов) и соответствующее разрешение.

А если речь идет о гаражных массивах, то в них зачастую создаются кооперативы. Именно в таком кооперативе следует получить разрешение на электрификацию гаража, узнать, где расположен электрический щит и на каких условиях можно к нему подключиться. Кроме того, необходимо заключить договор на энергоснабжение.

План внутренней электрической сети в частном доме

Прежде чем составлять схему, где будет указано месторасположение кабелей и проводов, необходимо составить детальный план размещения бытовой техники, приборов освещения и другого электрооборудования как в самом доме, так и на территории домовладения. Принципиальная схема электропроводки в частном доме разрабатывается основываясь именно на этих данных. Допустим, если в жилых комнатах достаточно нескольких розеток для подключения маломощной бытовой техники, то в кухню и ванную комнату необходимо заводить несколько отдельных линий для обеспечения электричеством мощных стиральных машин, микроволновых печей и так далее.

На основании этого плана разрабатывается принципиальная схема разводки электропроводки. Она считается основополагающим документом для проведения монтажных работ и закупки всех необходимых комплектующих и материалов. Схема дает возможность точно рассчитать длину необходимого кабеля и проводов, их сечение, количество разветкоробок, выключателей, розеток и других элементов электропроводки. Она не позволит запутаться при выполнении работ по монтажу и ошибиться в выборе комплектующих изделий по техническим характеристикам. Поэтапный план разработки схемы электропроводки в частном доме приведен ниже.

1. На первом этапе необходимо определиться с типом электрической проводки. Существует всего два варианта: скрытая или наружная. Первый вид самый распространенный. В этом случае провода и кабели укладывают в специальные штробы, прорезанные в стенах, полах или потолке, после чего они замуровываются цементным раствором или другими строительными материалами. Наружная разводка, весьма популярная в далеком прошлом, сейчас используется в тех случаях, когда не рекомендуется прокладывать каналы в несущих конструкциях дома, а именно в деревянных строениях из бруса, оцилиндрованного бревна и так далее.
2. Далее следует разделить всю электропроводку по группам потребления. Вся сеть делится на следующие линии: для освещения, питания розеток, силовую, уличную и для хозпостроек. Каждая из линий прорисовывается на отдельном листе с указанием размеров помещений, толщины перегородок и стен и так далее. В заключительной фазе этого этапа, по подготовленным данным, рисуется общий план электропроводки частного дома со всеми элементами сети. Производится расчет необходимого сечения кабелей, количества комплектующих и материалов, необходимых для монтажа электропроводки в целом.

Разрабатывая принципиальную схему электроразводки в частном доме, следует знать, что современные СНиП обязывают исполнителя планировать проводку раздельно по комнатам, с разделение линий розеток и осветительных приборов. Это связано с требованиями безопасной эксплуатации электрических сетей. К тому же по комнатное разделение внутренней проводки более удобно в эксплуатации. При проведении ремонтных работ нет необходимости обесточивать весь дом, достаточно отключить от сети одну комнату.Разделение внутренней сети электроснабжения на линии по мощности и группам потребления позволяет использовать электрооборудование и кабельную продукцию с соответствующими техническими характеристикам. Например, для линии освещения можно применять провод с сечением 1.5 мм² и автоматический выключатель на 16 А. Этого достаточно для нормального функционирования нескольких светильников. А вот для подключения розеток необходимо использовать кабель с сечением 25 мм², соответственно и автомат большей мощности на 25 А. Все это позволяет оптимизировать технические характеристики всей внутренней сети и сократить затраты на приобретение материалов и оборудования.

Проводка в гараже: требования правил

Не делая подробных ссылок на нормы электроснабжения гаража СНИП и ПУЭ (правила устройства электроустановок), и прочие правила, что сделало бы статью громоздкой и трудночитаемой, все же необходимо выписать саму суть.

Если гараж находится в кооперативном владении, то потребуется получить разрешение для его электрификации. Узнать подробности можно у администрации кооператива.

Для подключения к трехфазной сети 0.4 кВ (380 В) необходимо обратиться в местное предприятие электроснабжения. Если все делается по правилам, то они же составят проект по требованиям заказчика. (На самом деле такой проект возникает как согласование пожеланий заказчика с возможностями и ограничениями правил.)

Можно сделать своими руками монтаж электропроводки в гараже, а также выполнить все монтажные работы. Но это только тогда когда речь идет об однофазной сети 220 В. Для подведения трехфазной сети потребуется разрешение. А монтаж до отдельного счетчика будет делать уполномоченная организация (местный электроснаб).

В случае сети 220 В позаботьтесь о счетчике, рассчитанном на ток в 50 Ампер, чтобы в случае необходимости был запас по току нагрузки. Разумеется, кабели от ввода должны этот ток обеспечивать. Эта работа также делается специалистами при контроле энергонадзора.

Если ваш счетчик уже такой ток обеспечивает (видно на самом счетчике), то можно делать подключение к гаражу, по воздуху, или под землей.

Как сделать проводку в гараже своими руками — фото:

Как провести электропроводку в гараже? Сначала обсудим то, что можно делать самостоятельно, своими силами. Из дома можно провести электричество в гараже по воздуху или под землей. Воздушную линию делают кабелем и подвешивают на стальной несущей проволоке диаметром 3 мм.

Линию под землей тянут в гофрированной трубе из пластика, в траншее глубиной 80 см, на подушке из песка, толщиной 10 см. Эта линия подключается к домашнему счетчику и является, таким образом, частью квартирной проводки, в качестве отдельной линии, также защищенной автоматом.

В самом помещении устанавливается сделанный своими руками электрический щиток в гараж для дальнейшего распределения электроэнергии (схему электрощитка для гаража смотрите ниже). И этот электрический щиток для гаража начинается с главного автомата, такого же, как и в квартире. О выборе номинального тока для них скажем ниже.

Схема распределительного электрощитка для гаража своими руками:

Порядок проведения электричества в гараже

Электропроводка открытого типа

Работа проводится в несколько этапов – подготовка, протяжка кабеля, монтаж электропроводки своими руками в гараже, подключение света и розеток.

Важно перед началом работ отключить электроэнергию. Работать под напряжением запрещено!

Подготовительный этап начинается с создания подробного чертежа и расчета сечения кабелей

Должна быть создана схема разводки проводов на стене. Нужно учитывать, что кабели должны прокладываться строго горизонтально или вертикально. Сама электропроводка должна лежать на расстоянии не менее 10-15 см от сопряжения стен с полом или потолком. Также кабель должен располагаться на расстоянии не менее 15 см от систем отопления. Электросхему нужно начертить карандашом на стене

Подготовительный этап начинается с создания подробного чертежа и расчета сечения кабелей. Должна быть создана схема разводки проводов на стене. Нужно учитывать, что кабели должны прокладываться строго горизонтально или вертикально. Сама электропроводка должна лежать на расстоянии не менее 10-15 см от сопряжения стен с полом или потолком. Также кабель должен располагаться на расстоянии не менее 15 см от систем отопления. Электросхему нужно начертить карандашом на стене.

Далее проводится внешняя электропроводка. Для этого нужно получить законный документ о возможности электрификации гаража у местных органов. Перед тем как сделать внешнюю проводку в гараже, нужно выбрать способ прокладки. Можно укладывать кабели под землей и по воздуху. Воздушная линия проводится с помощью кабеля, который подвешивают на стальную проволоку диаметром 3 мм. Провода не должны касаться деревьев и кустов, иначе на линии будут происходить помехи. Подземный кабель укладывается в гофрированную трубку в траншею. Глубина должна быть 80 см, трубка укладывается на песчаную подушку высотой 10 см.

Чтобы ничего не перепутать, каждый провод необходимо подписать

Пошаговая инструкция, как сделать проводку в гараже:

1. По нанесенной метке в стене делают пропилы глубиной 2,5-3 см с помощью болгарки.
2. Устанавливают электрический щиток в заранее выбранное место.
3. Устанавливают модули в щиток. Желательно сделать на них метку с обозначением того, за что отвечает конкретный модуль.
4. Подключают модули к проводам.
5. Подключают УЗО, автоматы, счетчик.
6. Подключают силовой кабель.
7. Проводят провода по кабель-каналам или ПВХ трубе.
8. Монтируют коробку и протягивают провода на розетки в гараже.
9. Аналогичным образом протягиваются провода к осветительной группе.

Нюансы устройства

Как правило, эстетическая часть вопроса отходит на второй план. Раньше гаражная проводка вообще делалась с применением самых дешевых материалов.

Гаражи редко имеют отделку внутри и используются в основном для технических целей

По этой причине особое внимание уделяется безопасности, а не внешней красоте проводки

Разводка электропроводки в гараже делается скрытой, так как такой вариант считается наиболее надежным с точки зрения безопасности. Кабель можно проложить в стене или под полом, но первый вариант выполнить легче. Находясь в стенах, провода не будут случайно повреждены. Это правило действует для бетонных и кирпичных конструкций. Если гараж металлический, проводку в гараже придется монтировать в специальный короб: это может быть металлорукав, гофра, прочие предназначенные для кабелей приспособления, являющиеся изоляционным материалом.

Для того чтобы повысить безопасность, схемой проводки в гараже должен быть предусмотрен не только щиток, но и отдельное заземление. Его можно изготовить из обычной арматуры или металлического стержня. Для этого потребуется использовать изделие не тоньше 16 мм. Его вбивают в землю на глубину около 40 см, верхние части соединяют металлической полосой. Такая конструкция будет иметь небольшое сопротивление, около 4 Ом, которого вполне хватит, чтобы заземлить всю проводку.

На что обратить внимание выбирая счётчик

Выбирая подходящий прибор следует обратить внимание на несколько моментов:

• вид сети в капитальном строении;
• класс точности;
• число тарифов;
• способ крепления;
• наличие паспорта, гарантии и пломб – они должны быть без повреждений.

Правила подключения счетчика

Кроме того стоит определиться с нужной мощностью, в зависимости от используемых приборов в гаражном помещении, а также обратить внимание на дополнительные функции. Некоторые устройства обладают рядом функциональных возможностей, например подсвечиваются, работают максимально бесшумно либо подключаются к компьютеру

Остальные материалы и технология монтажа

Кабели и шины помещаются в закрытые щитки, коробки и кабельные каналы или лотки. Эти материалы традиционно изготавливались из металла. Сейчас применяют негорючий пластик в форме труб, круглых или прямоугольных. Хуже всего гофрированная труба – в нее бывает очень сложно протягивать кабели и провода.

Лучше всего – кабельные лотки с защелкивающимися крышками. Неплохо подходит металлопластиковая труба для водопровода или отопления.

В местах сгиба, если нельзя сделать этот сгиб большим радиусом из труб, применяют коробки, которые служат для распределения ответвлений и устройства выключателей.

Как коробки, так и трубы должны хорошо крепиться на несущих элементах (стенах, балках, потолках), а соединение труб с коробками должно быть, по возможности, герметичным.

На практике придется проявить терпение и мастерство, даже при использовании самых технологичных материалов.

Протягивание кабелей через трубы должно начинаться с проволоки, которая заводится в трубу с помощью специальной головки, исключающей заедание. Затем кабель привязывают к проволоке и протягивают через трубу. Вот почему предпочтительны лотки с закрывающимися крышками. В них очень легко делать монтаж и ремонт.

Для крепления лотков требуется значительно меньше отверстий и они имеют аккуратный внешний вид. В примере с гаражом лотки могли бы использоваться в вертикальных участках проводки, а потолочные светильники можно подвесить на натянутом тросике.

В коробках желательно использовать зажимное соединение винтами, но можно паять медные скрутки, это также вполне надежный метод. Для перехода от алюминия к меди, во избежание коррозии надо использовать или специальные клеммы, или шайбы из цинка или оцинкованной стали. Это помешает коррозии во влажной среде. “Голый” контакт меди и алюминия неизбежно приведет к коррозии, ухудшению контакта и его перегреву.

Заземление

Как сделать заземление в гараже своими руками? Роль заземления уже обсуждалась выше и теперь о том, как его организовать. Для этого следует вбить в землю недалеко от гаража стальную оцинкованную трубу длиной в 2 метра и приварить к ней круглую сталь, диаметром 6-8 мм. Место заземления желательно выбирать влажным.

Стальной круг (его надо покрасить водостойкой краской), заводится в гараж и там ведется к щитку, где делается еще одна клемма для надежного соединения с шиной PE толстым медным проводом. Заземление тем лучше, чем меньше его сопротивление, поэтому толщина заземляющего проводника должна быть достаточной.

Выполнение эл. проводки в гараже своими силами возможно. Самостоятельная разводка проводки в гараже потребует значительно меньших расходов, чем с привлечением наемных работников. Но если вы хотите провести на высоком уровне электрику в гараже своими руками, то придется многому поучиться в этом процессе и почитать статьи, подобные этой.

Данная статья посвящалась, в основном, скорее проектированию гаражной проводки, чему уделяется не слишком много внимания. Тема не маленькая и в рамках одной статьи невозможно охватить все практические тонкости, связанные с монтажом. Но в интернете много схем проводки для гаража и неплохих видеороликов касающихся именно практической части работ и приемов их выполнения.

Читайте о том, как сделать в гараже стеллажи, полки, верстак и подъемник для автомобиля.

Монтаж проводки

Пошаговая инструкция по монтажу проводки в гараже включает в себя несколько пунктов, каждый из которых посвящен отдельному виду операций. Все они проводятся в определенной последовательности и начинаются с подготовительных мероприятий.

Пошаговый план содержит следующие обязательные пункты:

• Разметка трасс прокладки кабельных жгутов.
• Проделывание штробов (если электропроводку решено развести скрытым способом в толще стен).
• Обустройство ниш для установки розеток и выключателей.

Отступы при разметке трассы электропроводки

От розеток и выключателей трасса намечается строго вертикально вверх, где под самым потолком устанавливается распределительная коробка. Это позволит в будущем учитывать предполагаемое место прокладки проводов и при необходимости сверления не повредить их.

Если в помещении проложены отопительные трубы – трассы проводки должны располагаться на удалении от них не менее, чем 25 см. Места под розетки намечаются на расстоянии примерно 0,3 метра от пола, а под выключатели – порядка 1,0 метра. Одновременно с этим выдерживается удаление проводов и мест монтажа электроустановочных изделий от косяков дверей и рам окон (оно не должно быть менее 10-15 см). В отличие от жилых квартир, в гаражах выключатели устанавливаются в районе гаражных ворот или калитки. Глубина штробов выбирается в зависимости от толщины кабеля или проводного жгута (согласно ПУЭ этот показатель не должен превышать 2,5 см).

Различные крепежные изделия для кабеля или провода представлены на фото ниже:

• Хомут-стяжка, универсальный крепежный элемент для фиксации проводников
• Стяжка предназначена для крепления кабеля на бетонных и кирпичных основаниях
• Скоба металлическая для крепления кабеля
• Скоба пластиковая для крепления кабеля
• Изолятор электрический для крепления ретро проводки
• Дюбель стяжка для крепления проводниковой или кабельной продукции
• Дюбель-хомут для крепления плоского и круглого кабеля
• Самодельный крепеж из стальной ленты
• Самодельный крепеж из кусков провода
• Клипсы-пластиковые для крепления круглого кабеля или гофрированной трубы
• Пластиковый кабель-канал

Ввод силового кабеля и монтаж электрощита

Если капитальный гараж стоит отдельно от дома – силовой кабель подводится к нему по воздуху (на опорных столбах).

Требования к трассе проводки воздушной линии и ввод в здание.

Требования к трассе проводки воздушной линии выглядят так:

• Высота протяжки проводов СИП над проезжей частью – не менее 6 метров.
• Их удаление от земли на участке пешеходной зоны – 3,74 метра.
• Высота расположения точки ввода в гаражное строение – не ниже 2,75 метра.

Воздушный и подземный ввод силового кабеля в гаражный бокс. В кооперативных объединениях часть работ, связанную с подводкой нуля и фазы, берет на себя местная администрация. В этом случае ввод кабеля питания осуществляется от общей линии с наружной стены гаражных боксов.

Подключение щита учета к линии электропередач и ввод электропитания помещение гаража смотрите на видео:

Коммутационные элементы вводного устройства размещаются в электрическом щитке, навешанном на стене строения недалеко от входа. В шкафу размещается следующее коммутационное и защитное оборудование:

1. Рубильник (вводный автомат).
2. Счетчик учета.
3. Линейные автоматические устройства.
4. УЗО и шина заземления.

Здесь же может быть установлен самодельный или покупной понижающий трансформатор. Схема электрощита для гаража со счетчиком электрической энергииСхема электрического щита в гараже без счетчика. На схеме электрического щитка указываются марка и тип кабеля, соединяющего все эти элементы. Возможны два варианта схемных решений для гаражей:

• В первом случае в помещении не предусмотрена смотровая яма.
• Во втором варианте исполнения придется заложить специальный трансформатор, обеспечивающий питанием 12 или 36 Вольт переносную лампу и светильники в смотровой яме.

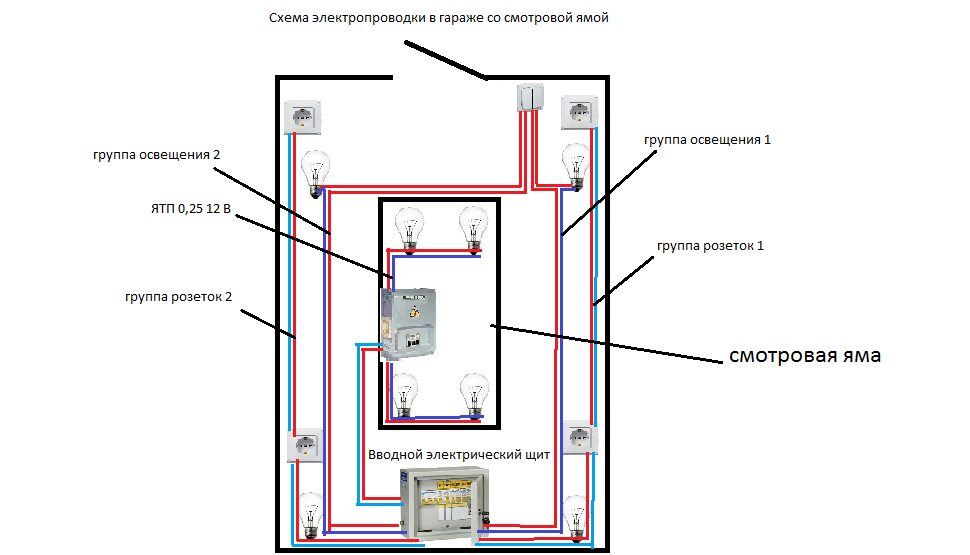

Внутренняя разводка и освещение смотровой ямы

Внутренний монтаж электропроводки выполняется либо скрытым (в штробах), либо открытым способом – в металлическом рукаве, кабель-канале или гофре.

Освещение смотровой ямы необходимо выполнить светильниками с пониженным напряжением на 12, 24 или 36 вольт, в зависимости от приобретенного вами понижающего трансформатора. В качестве источников света нередко применяются светодиодные ленты, рассчитанные на 12 Вольт. В этом случае питание можно брать от АКБ, поскольку потребление у светодиодных элементов мизерное.

Создание схемы

Перед тем как Вы перейдете к подготовке стен, необходимо тщательно составить схему монтажа электропроводки в гараже. На схеме обязательно указывается место ввода силового кабеля внутрь, место установки электрощитка, а так же места установки лампочек, светильников и розеток.

Гараж – это пожароопасное место, автомобилисты всегда хранят в них горюче-смазочные материалы, да и саму машину. Кстати для определения класса пожароопасности гаража можете воспользоваться пунктами ПУЭ с 7.3.38 по 7.3.53., а также СП 12.13130.2009, так как Р 3107938-0301-89 уже устарел. При составлении схемы нужно помнить:

• Электропроводка должна проходить строго вертикально и горизонтально по стенам. Поворот осуществляется только под прямым углом.
• Если в гараже есть отопление, хоть центральное, хоть буржуйка, то провод нужно прокладывать на расстоянии не менее чем 10 см от отопительных труб при параллельной прокладке, согласно ПУЭ 2.1.57. При этом при прокладке к трубопроводу ближе чем 25 см – кабель должен быть дополнительно защищен от повреждений, то есть, проложен в трубе, например.
• Выключатель рекомендуется крепить на расстоянии 10-15 см от дверного косяка, на высоте 1,5 метра от земли.
• Установка розеток осуществляется на высоте 60 см от пола.
• В отличии от квартиры в гараже нет необходимости размещать розетки в каждом углу. Установите группу розеток возле рабочего места, возле каждого из станков, если таковые имеются, а также розетку в электрощите.
• Частое расположение розеток опасно тем, что вы можете повредить и розетки с выключателями, и проводку к ним при выполнении каких-то работ в гараже, и при переносе тяжелых предметов снести электроточку.
• Во многих случаях лучше обзавестись удлинителем на барабане и разматывать его до того места, где будет проводиться работа.
• В смотровой яме розетки 220В не устанавливайте. В яме может скапливаться вода, в целях электробезопасности нельзя устанавливать и светильники 220В.
• В яме лучше использовать 12В лампы (в стационарных светильниках), использовать переносные светильники или разместить розетку 12В для их подключения, подробнее см. ПУЭ 6.1.16, 17.
• Отдельно на освещение и розетки рекомендуется установить автоматические выключатели и УЗО. Если вдруг придётся чинить розетку, делать это можно будет при включенном свете.
• Понижающий трансформатор 220/12 для освещения смотровой ямы и переносок установите в электрощите.
• Если это возможно, то обязательно сделайте в гараже трёхфазный ввод. Он понадобится при подключении трёхфазных асинхронных двигателей, а именно они установлены в большинстве станков, как самодельных, так и фирменных. Вам не придется покупать конденсаторы (недешевое удовольствие), или выходить из положения поиском однофазных, например, коллекторных двигателей. Также это позволит подключить нагрузку большей мощности, при том же токе вводного автомата.

Схема трёхфазного электрощита для подключения однофазного и трёхфазного оборудования:

Общая схема электропроводки в гараже:

Последний вариант монтажа мы более подробно рассмотрели в статье: схема проводки в гараже!
