Как создать сигнализацию для гаража

Готовые комплекты: 3 лучших набора систем gsm

Отечественных либо импортных производителей пожарно-охранных сигнализаций огромное количество. Их стоит разделить на две большие группы, где первые будут значительно дешевле, поскольку имеют ограниченное количество функций. Импортные модели пользуются меньшей популярностью, но более универсальны и в будущем могут подойти и для более широкого круга использования в частном доме или офисе.

Топ-3 лучших:

Модели фирмы Страж Универсал  пользуются огромным спросом благодаря невысокой цене и широкому ассортименту с различными функциями. Кроме стандартного набора из GSM-модуля, брелков, ИК-датчиков движения, магнитного сенсора для ворот и сирены, может быть микрофон. Также в моделях Сенсор, Метрика и Про4 есть специальные метки для постановки и снятия с пульта охраны магнитным ключом, есть модель Страж Видео для подключения камеры наблюдения, в модели Страж Гарант есть возможность подключения антенны для усиления сигнала в местности с неполным покрытием сетей сотовой связи.

К GSM-сигнализации SimPal-G212 можно подключать до 20-ти беспроводных датчиков. Компактный и модный дизайн, простота в эксплуатации, звуковые сигналы сирены и дверного звонка, цифровой дисплей, микрофон для переговоров и прослушивания. Работает как от сетевой розетки SimPal-T20, так и от литий-ионного аккумулятора 1500 мАч (до 6 часов автономной работы). Есть слот для одной SIM-карты. В комплекте: электронная панель; 2 брелка; 1 ИК датчик движения; 1 датчик открытия двери; адаптер питания. Компактный и модный дизайн, простота в эксплуатации, звуковой сигнал сирены и дверного звонка, цифровой дисплей зоны тревоги. Хороший выбор для домашней охранной сигнализации и сигнализации температуры.

Охранный комплекс Ginzzu HS-K13WL GSM/Wi-Fi с контролем заряда датчиков и возможностью подключения камеры видеонаблюдения. Комплектуется контрольной панелью, 1 ИК датчиком движения, 1 магнитный датчик открывания двери, 2 брелка, 1 рупор до 110 Дб, 1адаптер питания. Самостоятельная установка и настройка, есть ЖК-дисплей, встроенный GSM-модуль, поддержка до 40 беспроводных датчиков, с индивидуальной регулировкой каждого, встроенный литий-ионный аккумулятор до 6 часов работы.

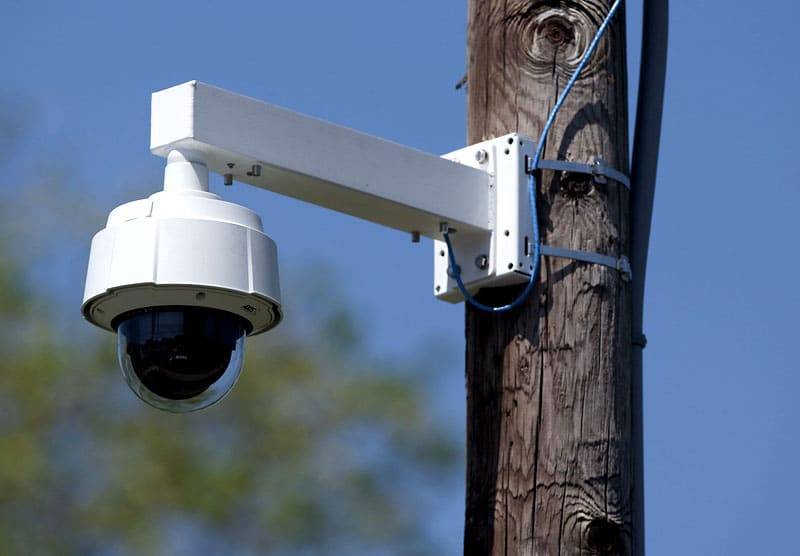

GSM-сигнализации для дачи с видеокамерой

Наличие камеры является способом повысить надёжность защиты, поскольку позволит не только отслеживать, что творится в доме или на загородном участке во время отсутствия владельца, но также при взломе получить картинку, что поможет быстрее вычислить злоумышленника.

При выборе камеры следует учесть ряд полезных особенностей:

• цветные камеры, несмотря на более высокую стоимость, обеспечивают лучшее качество изображения;
• для повышения качества рекомендуется выбирать устройства с более высоким показателем светосилы (количество пикселей). Это позволит получать не только чёткую картинку, но также улучшить распознавание объектов в темноте;
• при монтаже камеры на улице необходимо выбирать модели, имеющие защиту от влаги, температуры и ветра;
• при наличии достаточного количества средств, можно рекомендовать выбирать модели, оснащённые электроприводом, что позволит увеличить радиус захвата.

Защита для гаража

Автосигнализация при нахождении машины в удаленном неохраняемом гараже в большинстве случаев бесполезна. При ошибочном срабатывании возможна полная разрядка аккумулятора, что создаст определенные проблемы. Сигнализация из мобильного телефона значительно облегчит контроль за гаражом.

Для устройства потребуется:

• старая модель мобильного телефона с кнопками;
• концевой выключатель или геркон в комплекте с магнитом;
• двухжильный кабель небольшого сечения;
• выключатель.

Телефон должен иметь рабочую sim-карту и оплаченный тариф. В настройках нужно установить вызов абонента одной кнопкой. Номер должен быть из сотового телефона владельца. В зависимости от конфигурации кнопок вызова и сброса концевой выключатель должен иметь один или два контакта. Если вызов и сброс находятся на одной кнопке, достаточно одного контакта, при разных кнопках – два. Концевой выключатель или геркон с магнитом устанавливается на створках ворот, схема соединения контактов показана в рис. 1. Использовать предпочтительнее геркон, т.к. его контакты изолированы от воздействия внешней среды. Срок их службы значительно дольше концевых механических выключателей.

Для длительной эксплуатации системы из сотового телефона желательно установить зарядное устройство, подключить его в сеть. Батарея телефона будет работать только во время отключения электроэнергии. Выключатель используется для включения и отключения сигнализации.

Производители

Для тех, кто не уверен в своих возможностях или просто не хочет заниматься самостоятельной работой, существует широкий ассортимент самых разнообразных моделей

При выборе охранного комплекса хозяева гаражей часто обращают внимание на стоимость, так как порой покупка может обойтись в довольно крупную сумму. Цена зависит от количества разнообразных опций и настроек. Ниже приведены самые популярные на рынке модели от надежных производителей, завоевавшие доверие клиентов

Ниже приведены самые популярные на рынке модели от надежных производителей, завоевавшие доверие клиентов.

Умный часовой

Система, производимая компанией «ИПРО», может быть установлена практически в любом типе гаража. Кроме стандартных металлических и капитальных гаражей, сигнализация будет работать в деревянных сооружениях (при соблюдении оптимального уровня температуры). Также ее можно приспособить в помещениях без электричества – она подключается к аккумуляторной батарее машины.

Существуют два вида комплектации «часового»: мини- и профи-вариант. В упрощенный набор не входят датчики движения и противопожарный, отсутствует микрофон и уменьшено количество магнитоконтактных датчиков. В целом же система полностью укомплектована всеми необходимыми элементами и владельцу не придется докупать нужные детали, кроме вибрационного датчика, если необходима дополнительная защита крыши.

Photo Express GSM

Эту модель выпускает НПБ «Сибирский Арсенал» – компания с очень большим опытом по разработке и реализации систем, обеспечивающих безопасность. Сигнализация представляет собой автономный датчик движения с GSM-модулем и встроенной камерой. Как только сигнализация получает тревожный сигнал, камера делает фотоснимки, которые после этого направляются на номер телефона владельца. Стоимость – 6,5-8 тысяч рублей.

Достоинства:

• легкость установки: сигнализация автономна от электричества;
• устойчивость к низким и высоким температурам;
• камера оснащена подсветкой: снимки можно делать даже в полной темноте;
• система управляется как смс-сообщениями, так и с помощью брелока;
• есть приложение для различных типов смартфонов;
• память включает в себя шесть номеров для отправки сообщений.

TAVR

Это сигнализация, производимая компанией Альтроника, – еще одним лидером среди подобных организаций. Стоимость комплектации несколько выше, чем у приведенных ранее систем: от 5,5 до 9,5 тысяч рублей. Но устройство включает в себя массу полезных опций.

Плюсы системы «Тавр»:

• Возможность работы с беспроводными датчиками.
• Полная автономность всех элементов системы. Устройство может работать на батарейках, срок их действия – около года.
• Простота монтажа и эксплуатации: сигнализация работает без проводов, настройка осуществляется с помощью смс-сообщений.
• Способность работать в разных температурных режимах.

Система включает в себя два блока, связанных по радиоканалу. В случае взлома происходит оповещение владельца путем сообщения или вызова на мобильный телефон. «Тавр» также может сообщать о критических изменениях температурного режима или необходимости пополнить баланс. Если сработал тревожный сигнал, то система прослушивает помещение встроенным микрофоном. Это действительно качественная продукция, которая обеспечивает достойный уровень защиты от воров.

Выше представлены самые распространенные на рынке модели, имеющие большое количество положительных отзывов. Конечно, этими устройствами ассортимент неограничен. При таком широком диапазоне сигнализаций выбор обусловлен особенностями строения гаража и индивидуальными пожеланиями и возможностями хозяина помещения. Чаще всего выбор делается в пользу беспроводных систем, работающих автономно и рассчитанных на длительный срок службы, таких как Intruder Alarm.

Лазерная сигнализация

Самодельная лазерная сигнализация представляет собой эффективную охранную систему, которая проста в управлении. При этом используются более сложные компоненты, чем для сигнализации GSM. Например, необходимы лазерный источник, резисторы и другие элементы. Принцип действия такой охранной системы заключается в том, что при прерывании лазерного луча напряжение на одном из выводов падает ниже опорного напряжения на другом выводе. При этом на выходе первого операционного усилителя возрастает степень напряжения, а полученный импульс может использоваться для включения сирены, прожектора и других устройств.

При прерывании луча активируется оповещающий сигнал

Выбор схемы

Сигнализация, действие которой основано на лазерном луче, создаётся по схеме. Существует множество вариантов различной сложности. Выбор зависит от навыков в области электроники. Например, эффективна система с таймером довольно проста и активно применяется для охраны частных объектов.

Предварительно стоит освоить обозначения на электронных схемах

Создание системы

Для монтажа лазерной сигнализации своими руками необходимо подготовить тиристор BT169, лазер, светодиодную лампочку, конденсатор, резисторы 47k, фоторезистор или LDR. Монтаж включает в себя следующие этапы работ:

1. Тиристор подключается к breadboard. При этом слева расположен катод, а анод находится справа, посередине размещён электрод управления. Согласно схеме плюс не проходит напрямую к тиристору, а проводится через элемент, который должен включаться. Далее нужно расположить плюс рядом с тиристором, а затем плюс через светодиод подаётся на анод;
2. Катод сразу подключается на минус и размещается слева. Левую ножку тиристора также стоит подключить слева. Конденсатор и фоторезистор располагают слева, а именно конденсатор на минус и на линию 45 на breadboard-е. После этого также подключается и фоторезистор;
3. На линии 45 с плюса подключается резистор. Далее эти три элемента нужно подать на электрод управления тиристора. Для этого один контакт провода подключают к линии 45, а второй проводят к центральному контакту тиристора. После этого лазер тестируют путём включения и наведения на фоторезистор. При подаче питания на breadboard светодиод не загорается, а при размещении помехи лампочка светится.

Плюсы и минусы

Лазерная сигнализация отличается такими преимуществами, как эффективность, большой радиус действия, надёжность и оперативное реагирование на чрезвычайные ситуации. Для создания своими руками системы необходимы простые элементы, которые легко приобрести. Источник лазерного луча представляет собой обычную указку, которая даёт луч красного или другого цвета. Готовое устройство делает процесс сборки простым.

Обычный лазер используют при создании системы

Сигнализация имеет такие недостатки, как сложность схемы сборки, требующая знаний и навыков в области электроники

Дополнительные элементы в виде таймера или других приспособлений важно правильно монтировать и подключить к системе

Видео: монтаж лазерной сигнализации

Подробные видеоинструкции позволяют освоить все особенности самостоятельной сборки. При этом сигнализация будет экономичной, качественной и эффективной в применении.

Охранная система GSM или лазерный комплекс позволяют обеспечить сохранность имущества и безопасность объекта

Для дачи или гаража легко создать систему своими руками, но важно соблюдать правила монтажа и использовать качественные компоненты

Сигнализация из мобильного телефона

Использование простого мобильного телефона для изготовления сигнализации также является отличным вариантом. Это будет автономная GSM-система, которая не будет зависеть от наличия электричества. Даже отсутствие питания не станет помехой для её исправной работы, что существенно повышает уровень безопасности. Единственное, что от вас нужно — это базовые знания в области радиотехники.

Принцип действия

Обнаружение проникновения в защищённый гараж провоцирует автоматический звонок в охранную службу или на любой другой заданный номер. С вашей стороны основной задачей станет программирование звонка на нужный номер. Позаботьтесь о том, чтобы мобильный телефон находился в недоступном и незаметном месте. Также не забывайте о том, что у него всегда должно быть достаточно заряда.

Схема реагирования выглядит следующим образом: после несанкционированного открытия гаража установленные заранее контакты на навесах размыкаются. Постарайтесь установить их так, чтобы они были визуально незаметны. Если воры заметят контакты, достаточно будет просто их перерезать и никакого звонка не будет.

Преимущество данного метода заключается в минимальных финансовых вложениях, поскольку телефон подойдёт самый дешёвый, на кнопках, даже б/у. Достаточно, чтобы он просто был рабочим.

Инструменты и материалы

Позаботьтесь о подготовке следующих инструментов и материалов:

• телефонный и медный провод;
• паяльник;
• мультиметр;
• две металлические скрепки;
• изоляционная лента;
• прочный клей;
• магнит;
• одноклавишный переключатель;
• канцелярский нож;
• кнопочный мобильный телефон (сенсорный для этих целей не подойдёт).

Поэтапное изготовление

Пошаговая инструкция выглядит следующим образом:

1. Отрежьте от металлической скрепки два фрагмента по 1 см, которые будут использоваться в роли навесных контактов.
2. Снимите всю изоляцию с телефонного провода, затем распустите его на два провода и закрепите концы проводников на контактах.
3. Контакты, в свою очередь, прикрепите к двери с помощью клея. Они должны замыкаться уже в тот момент, когда дверь будет в полуоткрытом состоянии.
4. Свободные концы подсоедините к мультиметру, прозвоните их при открытой двери. Делается это для проверки замкнутости цепи.
5. На следующем этапе проведите кабель к зоне, где будет установлен телефон. Позаботьтесь о надёжной маскировке проводов.
6. Подготовьте телефон: отключите входящие сигналы, баланс должен быть всегда пополнен, а батарея заряжена. Последний набранный контакт должен быть именно тот, на который нужно звонить в случае проникновения.
7. Аккуратно снимите крышку с телефона, удалите аккумулятор и переднюю панель с подкладкой и клавиатурой. Найдите провод, который присоединяется к кнопке вызова.
8. Один медный провод закрепите на внутреннем контакте, а второй – на полукруглом.
9. Наружный полукруглый контур должен быть в обязательном порядке разомнут. Дорожка, которая ведёт к кнопке «отбой», ни в коем случае не должна закрываться изоляционной лентой.
10. Соберите телефон и включите его. Использование клавиатуры в данном случае даже не является обязательным, достаточно замкнуть расположенные над кнопкой «отбой» контакты с помощью скрепки.
11. Контакты должны замкнуться после загрузки телефона. Если всё правильно, будет набран последний исходящий вызов.
12. Спрячьте телефон в заранее выбранном месте и подключите к расположенным на двери контактам медные проводки.

Такая самодельная охранная система не будет работать при отрицательных температурах, поэтому необходимо обеспечить обогрев. Подойдёт для этих целей даже небольшая лампочка накаливания. Что касается номера телефона, куда будет направлен звонок, то, когда сигнализация среагирует, идеальным вариантом является частная или государственная охранная компания. Выбирая между данными двумя вариантами, большинство отдаёт предпочтение именно частным фирмам.

Вариант первый

Из комплектующих материалов понадобится: кнопочный телефон (можно самый дешевый, но работоспособный и с хорошим аккумулятором), магнит, провода, геркон и простой выключатель.

Сам процесс сборки довольно прост и состоит из нескольких простых этапов:

1. Настройте вызов необходимого номера (к примеру, свой мобильный) на одну из кнопок.

2. Снимите переднюю панель мобильника. Это необходимо для получения доступа к контактной группе устройства и подключения проводов.

Но здесь может быть несколько вариантов:

— функция приема и отбоя звонка находится на одной клавише. В этом случае один провод подпаивается именно к ней, а второй – к цифре, которую вы назначили для вызова необходимого абонента;

— если же под функции вызова и отбоя задействованы различные клавиши, то необходимо к каждой из трех клавиш подпаять свой провод и использовать трех контактный геркон.

К слову, преимущество такого монтажа в том, что телефон будет отключаться вместе с сигнализацией, что позволяет существенно экономить емкость батареи.

3. Последний шаг – установка магнита на двери (гаража или автомобиля), а также настройка его работы.

Дальнейший принцип очень прост: при открытии двери контакты геркона размыкаются, а владелец автомобиля получает тревожное сообщение о проникновении в автомобиль (гараж) злоумышленника.

В цепи геркона должен быть предусмотрен переключатель, с помощью которого GSM сигнализация будет включаться или отключаться владельцем. При этом место расположения такого выключателя можно выбрать самостоятельно. Главное, чтобы тумблер не бросался в глаза злоумышленникам.

Как пример, можно использовать такую схему.

Преимущество такой системы, собранной своими руками – абсолютная автономность. Главное, что нужно продумать – вопрос постоянной подзарядки аккумуляторной батареи.

Идеальный вариант, если зарядное устройство удастся подключить к бортовой сети автомобиля (в случае с установкой защиты в гараже – к сети 220 В через адаптер).

В этом случае будет обеспечена постоянная подзарядка телефона в течение длительного промежутка времени.

Недостаток такой системы – небольшая задержка в работе, ведь на вызов абонента должно уйти какое-то время.

Если вдруг злоумышленники быстро зашли в гараж (сели в автомобиль) и закрыли дверь, то цепь будет разомкнута и сигнал может не дойти.

Но и эту проблему можно с легкостью решить – достаточно оборудовать магниты специальным изделием, которое предотвратит повторное размыкание цепи.

Здесь есть множество вариантов решения проблемы. К примеру, один из самых простых – установить магнит таким образом, чтобы при быстром открытии дверцы он смещался.

В этом случае после закрытия двери цепь не разомкнется сразу и GSM сигнализация сделает свою работу до конца.

Советы по выбору сигнализацию для автомобиля

Самостоятельное изготовление GSM-сигналки

Когда аккумулятор сотового аппарата разряжен, о возможности работы нашей мобильной сигнализации не может быть и речи. Так что, специально для имеющегося телефона нужно приобрести АЗУ (зарядное устройство на 12 Вольт). Заметим, что управление будет вестись нажатием на кнопку клавиатуры телефона. Поэтому к контактам кнопки нужно подпаять два провода.

Подпаяли шнуры к клавише «2»

Излишне напоминать здесь, что производить пайку можно тогда, когда штатный аккумулятор изъят.

Дополнительный модуль, подключаемый к телефону

Вся схема будет работать так:

1. На разъеме телефона питание присутствует всегда, а поступает оно от АЗУ. По нажатию клавиши уже запрограммировано одно из действий: совершение звонка владельцу, отправка тревожного СМС.
2. Некий управляющий кабель при возникновении тревожной ситуации получает «нулевой» потенциал. Время удерживания этого потенциала может быть небольшим.
3. После шага «2» на определенное время замыкаются контакты реле. В действительности, они подключены к клавише телефона, который осуществляет вызов.

Последовательность выглядит просто. Осталось устранить одно несоответствие: потенциал «0» на выходе датчика появится и исчезнет, тогда как клавишу в состоянии «нажато» нужно удерживать долго.

Несоответствие устраняется, если реализовать и подключить несложную электрическую схему:

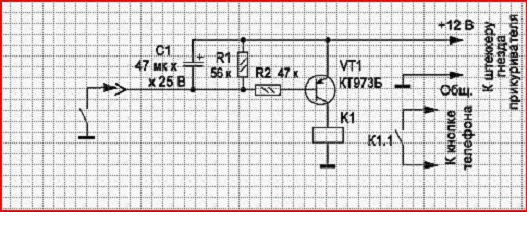

Реле времени, управляемое «массой»

Время замыкания контактов К1.1 регулируют подбором номинала следующих деталей: резистора R1, конденсатора C1. Чем больше номиналы, тем дольше контакты остаются замкнутыми. При подключении к источнику питания лучше использовать пред-колбу. Вместо КТ973Б можно установить КТ983А.

Подключение датчика удара и наклона

На схеме в предыдущей главе показан один сигнальный датчик. Например, им может быть концевик двери. Допустим, вы хотите, чтобы управление схемой осуществлялось по нескольким каналам одновременно. Тогда, как говорилось выше, нужно использовать диоды, чтобы подключить много датчиков сразу. Но механические переключатели (концевики) можно соединять друг с другом без использования диодов. В результате должно получиться нечто подобное.

Подключаем несколько датчиков одновременно

Каждый диод должен быть рассчитан на 200-300 мА или больше.

Можно говорить о совместимости самодельной мобильной сигнализации с датчиками удара или с другими подобными устройствами. Суть в том, что к клавише телефона подходят ровно два провода, а число разных датчиков будет ограничено лишь пожеланиями и возможностями владельца.

Разъем стандартного датчика удара

В том числе, к катоду одного из слаботочных диодов легко будет подключить шнур от датчика удара, наделенного двухуровневой системой реагирования. Подключают именно «белый» шнур, а «синий» провод при этом не используется.

Так как в схеме было применено реле, ни одна из сигнальных цепей телефона не будет иметь гальванического контакта с проводом, соединенным с другими устройствами или модулями. О наличии «петель», в том числе петли с нулевым потенциалом, можете не беспокоиться – их не появится в любом случае.

Знайте, что осуществляя монтаж устройств, получающих дополнительное питание (активных датчиков), внимание надо уделять качеству подключения «силовой массы». Если контакт останется плохим, управление будет вестись с перебоями

Речь идет не о ложных срабатываниях, а, наоборот, об отсутствии вызова в предусмотренных для этого случаях. Желаем успеха.

2 способа самостоятельного изготовления сигнализации для гаража

Гараж олицетворяет защиту автомобиля и хранимого в нём имущества не только от атмосферных явлений, но также от злоумышленников. Помещение должно быть настолько безопасным, чтобы проникновение было недоступным, как для хулиганов и неопытных грабителей, так и для профессионалов. Установка сигнализации – обязательное условие. Отличным вариантом станет современная модель с дополнительными функциями, но не менее эффективной может стать и самодельная охранная система. Сигнализация для гаража своими руками должна выполняться в строгом соответствии инструкции и отвечать выдвигаемым к ней требованиям. О каких требованиях идёт речь, и как самостоятельно изготовить охранную систему?

Самостоятельное изготовление гаражной сигнализации вполне позволит обеспечить безопасность помещения. Успех данного проекта зависит от того, насколько вы будете соблюдать требования, которым должна соответствовать охранная система. Среди наиболее распространённых вариантов система с сиреной и сигнализация из телефона. Как изготавливается сигнализация для гаража своими руками, и какие инструменты вам понадобятся? Чтобы максимально обезопасить своё имущество в гараже, стоит узнать заранее, как злоумышленник может проникнуть в гараж.

Преимущества и недостатки самодельного устройства

• Минимальная стоимость исходных комплектующих по сравнению с промышленными вариантами.
• Автономное функционирование (только периодическая подзарядка телефона).
• Оперативное реагирование.
• Возможность подключить несколько абонентских номеров.
• Варианты подключения сенсорных датчиков.
• Беспроводной монтаж.

Минусы:

• Система легко блокируется при обнаружении. Требуется скрытая установка.
• Локальное срабатывание.
• Подавление, изменение сигнала.

Использование GSM системы, сделанной своими руками, оправдано, когда необходимо установить охранное устройство минимальными средствами, а значимость объекта не является высокой. Для дома, квартиры, офиса лучше всего использовать промышленные охранные модификации, отличающиеся большей надежностью, эффективностью, функциональным разнообразием.
