Принцип работы и достоинства
Процесс очистки

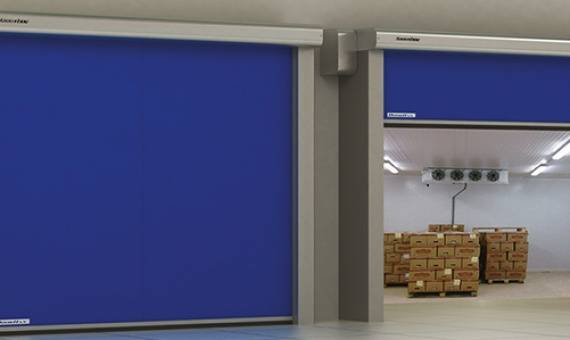

Автоматические скоростные пленочные ворота состоят из рулонной ПВХ пленки-завесы, движущейся по направляющим, достигая скорости до 2,7 м/с. Неожиданное отключение электроэнергии не стопорит работу конструкции, так как в приводе предусмотрено ручное открытие и закрытие. Ко всем достоинствам рулонных ПВХ ворот можно отнести:
- Высокую интенсивность. Пленочные ворота были созданы для применения в условиях сверхвысоких темпов эксплуатации. Их суточный цикл превышает 2 тысячи подъемов и опусканий.
- Скоростное открывание полотна до 2,4 м/с, что удобно при экстренных или форс-мажорных ситуациях.
- Автоматические скоростные ворота не нуждаются в постоянном обслуживании благодаря упрощенной конструкции.
- Легкий процесс очистки: можно промыть все элементы сильным напором воды из крана.
- Чаще всего ремонту подлежит только привод.
Для того чтобы избежать замены или ремонта привода, следует следить за бесперебойным электроснабжением.
Скоростные ворота предполагают подключение вполне внушительного спектра управляющих устройств. При желании можно использовать для подключения свою привычную автоматику.
Что представляют собой ворота скоростные автоматические?
Это сумма трех частей, каждая из которых по-своему важна:
Механизмы крепления и двигатель. Обеспечивают надёжное крепление изделия в проёме, высокую скорость работы, а также длительный эксплуатационный ресурс. Автоматика. Позволяет управлять открытием и закрытием, как непосредственно перед воротами, так и удалённо
Также важной функцией автоматики является предотвращение внештатных ситуаций, защита сотрудников и транспортных средств от соприкосновения с воротами. Полотно ворот. Изготавливается из полиэстеровой ткани, покрытой для надёжности слоем поливинилхлорида
Изготавливается из полиэстеровой ткани, покрытой для надёжности слоем поливинилхлорида
Обычно имеет прозрачное плёночное «окно».
Внимание к каждой из этих частей позволяет предложить клиентам по-настоящему надёжные скоростные рулонные ворота. Они могут устанавливаться как внутри помещения, так и во внешний проём здания
В зависимости от того, как осуществляется контроль доступа, скоростные ворота могу оборудоваться различными устройствами управления
Самый доступный вариант – кнопка, устанавливаемая вблизи проёма или на заданном отдалении. Чтобы водителям не приходилось покидать транспортное средство, можно приобрести консоль со шнуровым переключателем. Ворота могут открываться автоматически, получая информацию о приближении транспортного средства от микроволнового радара. Простые модели реагируют на движение, а более продвинутые – определяют тип приближающегося транспорта и направление, в котором оно двигается. Для того, чтобы открывать ворота мог только определённый круг лиц, применяются дистанционные брелоки
В зависимости от того, как осуществляется контроль доступа, скоростные ворота могу оборудоваться различными устройствами управления. Самый доступный вариант – кнопка, устанавливаемая вблизи проёма или на заданном отдалении. Чтобы водителям не приходилось покидать транспортное средство, можно приобрести консоль со шнуровым переключателем. Ворота могут открываться автоматически, получая информацию о приближении транспортного средства от микроволнового радара. Простые модели реагируют на движение, а более продвинутые – определяют тип приближающегося транспорта и направление, в котором оно двигается. Для того, чтобы открывать ворота мог только определённый круг лиц, применяются дистанционные брелоки.
Принцип работы и достоинства
Процесс очистки
Автоматические скоростные пленочные ворота состоят из рулонной ПВХ пленки-завесы, движущейся по направляющим, достигая скорости до 2,7 м/с. Неожиданное отключение электроэнергии не стопорит работу конструкции, так как в приводе предусмотрено ручное открытие и закрытие. Ко всем достоинствам рулонных ПВХ ворот можно отнести:
- Высокую интенсивность. Пленочные ворота были созданы для применения в условиях сверхвысоких темпов эксплуатации. Их суточный цикл превышает 2 тысячи подъемов и опусканий.
- Скоростное открывание полотна до 2,4 м/с, что удобно при экстренных или форс-мажорных ситуациях.
- Автоматические скоростные ворота не нуждаются в постоянном обслуживании благодаря упрощенной конструкции.
- Легкий процесс очистки: можно промыть все элементы сильным напором воды из крана.
- Чаще всего ремонту подлежит только привод.
Для того чтобы избежать замены или ремонта привода, следует следить за бесперебойным электроснабжением.
Скоростные ворота предполагают подключение вполне внушительного спектра управляющих устройств. При желании можно использовать для подключения свою привычную автоматику.
Принцип работы и сфера применения скоростных ворот
Скоростные ворота представляют собой конструкцию рулонного типа, которая используется в местах, где наблюдается большой поток передвигающихся людей. Так, рулонные ворота часто устанавливаются на различных промышленных объектах и в общественных учреждениях с высокой интенсивностью эксплуатации, а также в торговых комплексах.
Скоростные ворота бывают как наружными, так и внутренними.
Принцип работы рулонных скоростных ворот довольно прост и выглядит следующим образом: вдоль проема смонтированы направляющие, по которым полотно ворот двигается при открывании, а затем сворачивается в короб, расположенный сверху конструкции. Таким образом, происходит полное открывание проема.
Для изготовления высококачественных скоростных ворот используются исключительно высокопрочные материалы, такие как: сталь или алюминий. Это является одним из ключевых моментов, которые обеспечивают длительный срок службы конструкции. Если конструкция рамы выполняется из металла, то непосредственно дверное рулонное полотно изготавливают из различных материалов, это может быть, как пластик, прочная пленка или ПВХ, так и алюминиевые ламели. Также скоростные ворота должны обязательно быть оснащены герметизирующим резиновым контуром, который предотвращает протечки воздуха, и рулонной конструкцией с бесшумной системой наматывания, которая обеспечивает экономию пространства.
Качественные скоростные ворота благодаря высокой скорости работы отличаются высокой пропускной способностью при минимальных тепловых потерях, даже при большой интенсивности их использования.
Кроме того, такие конструкции являются довольно модульными, что позволяет при необходимости легко заменять отдельные элементы ворот.
Монтаж скоростных ворот в основном выполняется накладным способом.
Преимущества скоростных ворот:
- Возможность поддержания в помещениях необходимого микроклимата;
- Возможность разбить крупные площади на зоны, при этом предупредив образование сквозняков;
- Высокая пропускная способность;
- Отличное энергосбережение даже при интенсивной эксплуатации;
- Способность выдерживать высокие ветровые и механические нагрузки;
- Способность встраиваться в любой проем благодаря рулонной конструкции;
- Довольно быстрая и простая установка.
Управление скоростными воротами
Движением полотна скоростных ворот можно управлять, как при помощи пульта дистанционного управления, так и механически.
Поскольку скоростные ворота обычно изготавливаются на заказ под имеющиеся размеры проемов, то они могут быть выполнены под любую геометрическую форму проемов. Кроме того, это позволяет добиться плотного прилегания полотна к закрываемому проему и абсолютной устойчивости конструкции ворот, что обеспечивает наиболее удобную и эффективную эксплуатацию ворот.
Безопасность эксплуатации подобных систем обеспечивается также отсутствием жестких элементов в конструкции полотна.
Возможность регулировки скорости открытия/закрытия полотна позволяет настроить работу ворот согласно тем требованиям, которые предъявляются к ним на том или ином производстве. Очень полезной в таких системах является также функция «самовосстановления», которая заключается в том, что если полотно выйдет из направляющих, в результате каких-либо внешних факторов (к примеру, после удара автопогрузчиков), то система автоматического «восстановления» вернет его в направляющие при следующем цикле.
Как сделать консольные откатные ворота
Эта конструкция хороша тем, что над проездом нет балок. Но она — самая дорогая в устройстве. Дело не столько в системе роликов, сколько в необходимости устройства фундамента с металлическими закладными, к которым затем будет крепиться консольная балка. Если столбы уже есть, фундамент заливается перед ним и вдоль забора на длину технического выноса, который необходим для компенсации нагрузки, создаваемой полотном.
Комплектация консольных ворот
Даже если делают консольные откатные ворота своими руками, комплект, состоящий из направляющей балки, роликов, концевых роликов и уловителей покупают обычно в фирме. Все запчасти рассчитываются исходя из размеров полотна, материала каркаса и типа обшивки: вес имеет существенное значение. Потому желательно со всеми этими параметрами определиться заранее.
Зная длину несущей балки, вы сможете рассчитать необходимый размер фундамента. По типу — это ленточный фундамент, котлован под него копают ниже глубины промерзания грунта (для каждого региона она своя), в который закладывают армированные опоры под пластины с роликами, а также устанавливают стойки. К этим стойкам затем крепится комплект верхних роликов, удерживающих полотно и не дающих ему раскачиваться.
Как рассчитать фундамент под крепление для консольной балки
Сложного при расчете ничего нет. Фундамент по длине равен почти половине длины пролета. Если пролет 4 метра (ширина проезда или расстоянием между столбами), то фундамент должен быть 1,8-2 м. Ширина его 40-50 см, глубина — ниже глубины промерзания грунта для региона.
Фундамент под консольную балку при строительстве откатных ворот
Котлован выкапывают еще на 10-15 см глубже — под гравийно-песчаную подушку. Этот фундамент армируют (по типу ленточного), в верхней его части к арматуре приваривается швеллер (18 или 20) и все это заливают бетоном. Швеллер выставляется в «нулевой» уровень, то есть он должен стоять на одном уровне с уровнем грунта или материалом, которым отделан двор.
Подготовленное армирование и закладной швеллер
Есть более дешевый и быстрый вариант, но по надежности он уступает описанному выше. В грунт вкручивают три винтовых металлических сваи, к ним приваривают швеллер.
Установка роликовых опор
К закладному швеллеру привариваются шпильки, к ним потом на болтовых соединениях крепятся платформы с роликами. Иногда можно встретить варианты, когда платформы приварены сразу к закладной. Это неправильно. Существует довольно большая вероятность того, что фундамент или столб забора даст усадку. Даже небольшое смещение — и ваши ворота работать не будут. Если ролики со шпилек можно снять, шпильки переварить и все собрать на место, то как корректировать если платформа приварена? Срезать? Сложно, долго, без гарантий. Так что лучше в этом случае делать все по правилам.
Пример крепления роликовых площадок
При покупке обратите внимание на роликовые каретки и на сами ролики. Это обязательно закрытые подшипники качения
Они обычно располагаются в два ряда по 4 штуки в каждом
Смазка в них должна быть морозостойкой — нижний предел температур -60°C. Осмотрите платформу, на которой они крепятся. Она должна быть стальной, литой, хорошего металла с оцинкованной поверхностью, покрыта защитной смазкой
Они обычно располагаются в два ряда по 4 штуки в каждом. Смазка в них должна быть морозостойкой — нижний предел температур -60°C. Осмотрите платформу, на которой они крепятся. Она должна быть стальной, литой, хорошего металла с оцинкованной поверхностью, покрыта защитной смазкой.
На ролики накатывается опорная балка, потому основную нагрузку несут они
Покатайте ролики. Все должны кататься без усилий, и не должны иметь люфта (не должны шататься из стороны в сторону). Тогда можно быть уверенным, что ворота будут ездить легко и откатной механизм будет работать продолжительное время (некоторые фирмы дают гарантию 10 лет). Ведь большая часть нагрузки приходится именно на ролики, потому их качество ключевой момент, как и сбалансированная конструкция полотна.
Остальные этапы монтажа более понятно будут описаны в фото-отчете: ворота собраны самостоятельно, без привлечения специалистов.
Про автоматику распашных ворот читайте тут.
Как выбрать?
Подбирая подходящие уличные ворота, нужно учитывать условия, в которых они будут использоваться, особенности проема и другие важные факторы. Конструкция должна быть устойчивой к различным внешним воздействиям, взломам.
Хороший вариант – алюминиевые системы (многие выбирают пленочные ворота DoorHan с каркасом из такого материала).
Если вы хотите организовать быструю и эффективную перевозку грузов, лучший вариант – скоростные ворота. Такие конструкции очень хорошо подходят даже для жестких климатических условий. Можно приобрести скоростные ворота с прозрачными вставками: благодаря таким элементам водители будут видеть, свободно ли пространство.
Обычно заказчики предпочитают готовые комплекты. Такой вариант очень удобен, ведь все необходимое сразу оказывается под рукой. Многие выбирают ворота с калиткой. Этот вариант идеален в том случае, если вы планируете часто заходить в гараж. Некоторые останавливают выбор на конструкциях с окнами: они позволяют обеспечить естественное освещение.
Came
Это также популярная у покупателей марка автоматики для ворот. Привод Came для откатных ворот выпускается в широком модельном ряду, поэтому у вас есть возможность подобрать то, что нужно именно вам. Много хороших отзывов о модели Came BX-78, которую можно использовать для ворот массой до 800 кг. В числе интересных особенностей этого привода можно отметить функцию самоблокировки, наличие датчика контроля движения и обнаружения препятствий, а также встроенный блок управления. Эту модель вполне можно установить самостоятельно. К ее отличительным особенностям можно отнести:
- Модифицированную систему управления движением ворот.
- Полную изоляцию блока управления, двигателя, что защищает их от внешних воздействий.
- Декодер работает с разными типами радиопередатчиков, запоминая коды для работы с ними.
- Специальные предохранители защищают двигатель и другие важные элементы системы от перегрузок.
Такой привод обойдется примерно в 15000 рублей.
Безопасная модель — Bx-243 – рассчитана на ворота весом до 300 кг и длиной створки до 8,5 м. Мотор 24В обеспечивает интенсивность работы. Эта модель идеально подходят для использования в частных коттеджах. К преимуществам модели можно отнести:
- Интегрированную плату управления.
- Светодиодный индикатор, установленный на плате, обеспечивает легкую диагностику системы.
- Простоту монтажа.
- Удобство разблокировки редуктора ключом.
Автоматика работает стабильно, при отключении энергии сработает аварийный режим на основе резервной батареи. Стоимость модели составляет около 13000 рублей.
Противопожарные ворота DoorHan
Противопожарные ворота DoorHan предназначены для установки в проемах внутри зданий различного назначения с целью предотвращения распространения огня и дыма в смежные помещения. Огнестойкость ворот обеспечивается за счет использования в их конструкции сэндвич-панелей с наполнителем из минеральной ваты. На полотно ворот и проем устанавливаются специальные профили, резиновый уплотнитель и терморасширяющаяся лента, которая при возрастании температуры увеличивается в объеме и герметизирует проем. Благодаря этому обеспечиваются дымозащитные свойства ворот. Конструкцией противопожарных ворот DoorHan предусмотрено автоматическое закрытие их полотна при возникновении пожара. В случае, когда ворота автоматизированы, в момент поступления сигнала от датчиков или с пульта системы пожарной безопасности на электропривод, ворота автоматически закрываются, независимо от того, в каком положении они находятся. Если ворота не оснащены электроприводом, для этой цели используется электромагнит. Он удерживает ворота в открытом положении, а при поступлении сигнала с пульта пожарной безопасности размыкается и ворота закрываются, изолируя проем. Противопожарные ворота DoorHan взломоустойчивы, обладают высокой прочностью, термо- и звукоизоляцией. Они имеют сертификаты соответствия, изготавливаются с применением современных технологий из высококачественных материалов с соблюдением требований ТУ 5284-004-18897806-2010 и ГОСТ Р 53307-2009 «Противопожарные двери и ворота».
Противопожарные секционные ворота DoorHan
Состоят из специальных огнеустойчивых сэндвич-панелей с минераловатной прослойкой и имеют конструкцию классических секционных ворот. Благодаря тому, что ворота открываются вверх и откатываются под потолок, они занимают минимум места внутри помещения, оставляя свободное пространство у проема. Большой выбор типов подъема ворот позволяет устанавливать их в помещения с различными размерами притолоки. Противопожарные секционные ворота безопасны в использовании – в их конструкции предусмотрены защитные устройства от разрыва троса и обрыва пружины, обеспечивающие надежную работу и предотвращающие падение полотна ворот.

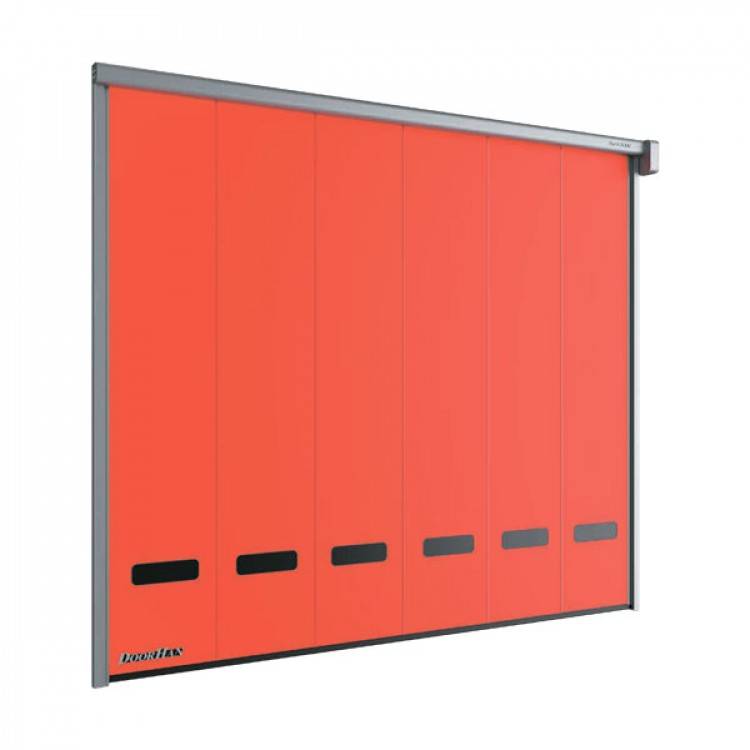

Противопожарные сдвижные ворота DoorHan
Состоят из огнеустойчивых сэндвич-панелей с заполнением базальтовой минеральной ватой. Они могут быть изготовлены одностворчатыми и двустворчатыми. Одностворчатые ворота могут открываться в любом направлении вдоль проема, а двустворчатые – в разные стороны. Благодаря такому способу открытия проем полностью освобождается, экономя пространство внутри и снаружи помещения. Двустворчатые ворота оснащаются специальной системой уплотнителей по периметру полотен ворот для термоизоляции и предотвращения проникновения дыма в местах стыка створок.
Противопожарные распашные ворота DoorHan
Cостоят из огнеустойчивых сэндвич-панелей с заполнением базальтовой минеральной ватой. Они могут быть изготовлены с одинаковой или разной шириной створок, которые при открытии распахиваются внутрь или наружу помещения. Для термоизоляции и предотвращения проникновения дыма в местах стыка створок распашные ворота оснащаются специальной системой уплотнителей по периметру полотен ворот.
Комплектующие элементы
Эскиз с основными элементами
Пленочные ворота имеют ряд свойств, позволяющих их применять во всех хозяйственных и промышленных отраслях, а в складских помещениях и ангарах они становятся необходимым атрибутом.
Одно из важнейших достоинств автоматических ПВХ (пленочных) изделий − это их уникальность и надежность. Эта конструкция имеет еще одно название − рулонные ПВХ, так как, открываясь, она сворачивается в рулон. Ограждение состоит из следующих элементов:
- верхнего короба;
- защитного кожуха;
- двух вертикальных стоек;
- гибкого полотна;
- привода с одним кронштейном;
- блока управления.
Конструкции изготовлены из высокопрочного двухслойного полиэстера (ПВХ). Эксплуатация ее допустима при различных температурных режимах, но не ниже – 5ºС.
Как сделать своими руками подъёмно-поворотные ворота для гаража: подробная инструкция
Что представляют собой ворота скоростные автоматические?
Это сумма трех частей, каждая из которых по-своему важна:
Механизмы крепления и двигатель. Обеспечивают надёжное крепление изделия в проёме, высокую скорость работы, а также длительный эксплуатационный ресурс. Автоматика. Позволяет управлять открытием и закрытием, как непосредственно перед воротами, так и удалённо
Также важной функцией автоматики является предотвращение внештатных ситуаций, защита сотрудников и транспортных средств от соприкосновения с воротами. Полотно ворот
Изготавливается из полиэстеровой ткани, покрытой для надёжности слоем поливинилхлорида
Обычно имеет прозрачное плёночное «окно».
Внимание к каждой из этих частей позволяет предложить клиентам по-настоящему надёжные скоростные рулонные ворота. Они могут устанавливаться как внутри помещения, так и во внешний проём здания. В зависимости от того, как осуществляется контроль доступа, скоростные ворота могу оборудоваться различными устройствами управления
Самый доступный вариант – кнопка, устанавливаемая вблизи проёма или на заданном отдалении. Чтобы водителям не приходилось покидать транспортное средство, можно приобрести консоль со шнуровым переключателем. Ворота могут открываться автоматически, получая информацию о приближении транспортного средства от микроволнового радара. Простые модели реагируют на движение, а более продвинутые – определяют тип приближающегося транспорта и направление, в котором оно двигается. Для того, чтобы открывать ворота мог только определённый круг лиц, применяются дистанционные брелоки
В зависимости от того, как осуществляется контроль доступа, скоростные ворота могу оборудоваться различными устройствами управления. Самый доступный вариант – кнопка, устанавливаемая вблизи проёма или на заданном отдалении. Чтобы водителям не приходилось покидать транспортное средство, можно приобрести консоль со шнуровым переключателем. Ворота могут открываться автоматически, получая информацию о приближении транспортного средства от микроволнового радара. Простые модели реагируют на движение, а более продвинутые – определяют тип приближающегося транспорта и направление, в котором оно двигается. Для того, чтобы открывать ворота мог только определённый круг лиц, применяются дистанционные брелоки.

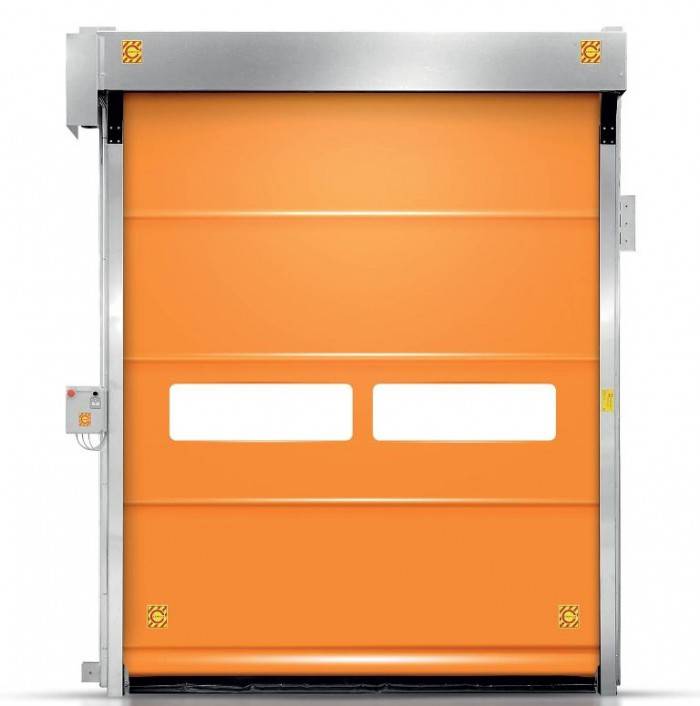

СКОРОСТНЫЕ СКЛАДЫВАЮЩИЕСЯ ВОРОТА С ПРОТИВОВЕСАМИ – TRAFFIC
В отличие от моделей с полотном, скручивающимся на барабан, в модели TRAFFIC на барабан наматываются только ремни, которые пропущены в специальные петли, установленные с обеих сторон каждой секции. Таким образом, при скручивании ремней происходит складывание полотна и одновременный подъем его вверх. Такой принцип работы увеличивает срок службы полотна, так как исключается взаимное трение отдельных его частей при наматывании на барабан.
Ворота семейства моделей TRAFFIC изготавливаются размерами вплоть до 11000 (Ш) х 7000 (В) мм или 9000 (Ш) х 8500 (В) мм. Помимо алюминиевых профилей между секциями в конструкции используются прочные металлические трубки, благодаря которым ворота могут выдержать ветровую нагрузку до 120 км/час. На этих же трубках крепятся и петли для ремней.
Основной материал полотна – полиэстер. Полотно ворот предлагается с одной или двумя прозрачными ПВХ секциями. Модульная структура полотна позволяет, при необходимости, быстро и легко заменить поврежденные секции.
Комплектующие элементы
Эскиз с основными элементами
Пленочные ворота имеют ряд свойств, позволяющих их применять во всех хозяйственных и промышленных отраслях, а в складских помещениях и ангарах они становятся необходимым атрибутом.
Одно из важнейших достоинств автоматических ПВХ (пленочных) изделий − это их уникальность и надежность. Эта конструкция имеет еще одно название − рулонные ПВХ, так как, открываясь, она сворачивается в рулон. Ограждение состоит из следующих элементов:
- верхнего короба;
- защитного кожуха;
- двух вертикальных стоек;
- гибкого полотна;
- привода с одним кронштейном;
- блока управления.
Конструкции изготовлены из высокопрочного двухслойного полиэстера (ПВХ). Эксплуатация ее допустима при различных температурных режимах, но не ниже – 5ºС.
СКОРОСТНЫЕ ВОРОТА ДЛЯ ПИЩЕВОЙ ПРОМЫШЛЕННОСТИ – ALIMAX
Модель разработана с учетом особой специфики отрасли и отвечает повышенным гигиеническим требованиям, которые предъявляются к воротам, устанавливаемым на производствах пищевой промышленности. Конструкция ворот легко моется, дезинфецируется, на элементах конструкции не накапливается пыль и грязь. Материалы, из которых изготовлены ворота не боятся влажности и моющих средств.
Элементы конструкции рулонных ворот серии ALIMAX изготавливаются методом экструзии из композитного материала, усиленного стекловолокном. Благодаря этому на них нет стыков, щелей и прочих дефектов. Короб и колонны легко моются и очищаются, не накапливают пыль. Благодаря продуманной системе дренажа колонн, моющие средства и загрязнения не накапливаются, а беспрепятственно стекают с ворот. Прочное и гибкое полотно из полиэстера выдерживает мойку под давлением.
Максимальные габариты ворот до 4000 (Ш) х 4000 (В) мм. Полотно может быть одного из стандартных цветов на выбор. В полотно могут быть вклеены окна из прозрачного ПВХ.
Легкость монтажа
Схематический расчет необходимых размеров
Рулонные ПВХ изделия обеспечивают функциональную связь в складских помещениях, при этом уменьшая затраты на теплоэнергию, так как полностью устраняются сквозняки. При применении ПВХ открывающихся ограждений, стабилизируется температурный режим и влажность, в изолируемом ими помещении.
В таких комплексах, как склады супермаркетов, существует огромное количество поддонов и полок, что не оставляет места для размещения редукторов, которые обычно выступают сбоку и занимают полезную площадь. Наиболее оптимальным решением и есть применение пленочных ПВХ конструкций со встроенным приводом и наматывающим валом.
Быстрота и несложность монтажа – это ещё одна из причин для установки именно скоростных ПВХ ворот. Следуя подробной инструкции, установить изделие легко, даже не имея особых навыков.
Привод наматывающего вала проходит специальную проверку на заводах-изготовителях и поставляется в готовом для монтажа виде. Это тоже облегчает задачу установки.
Плюсы уличных ворот на автоматике
Автоматические ворота обладают рядом преимуществ, которые выгодно их отличают от конкурентов. К ним можно отнести:
- небольшой уровень теплопроводности. Если ворота вмонтированы в строение, то благодаря своим характеристикам в здании будет сохраняться приемлемый температурный режим;
- высокий уровень защиты от звука. Это большое подспорье, если, например, рядом сосед по дачному участку начнёт использовать бензопилу для нарезки дров;
- экономия площади участка. В этом случае хорошим выбором будут секционные или откатные конструкции;
- придание зданию более эстетичного вида. Ворота могут служить как вспомогательный элемент декора, который не только скрывает недостатки, но и подчёркивает преимущества дачной усадьбы.
