Шлифмашинка своими руками

Изготовление шлифмашинки из жесткого диска

Сейчас не проблема достать сломанный винчестер от компьютера (но круг должен раскручиваться) и старый компьютерный блок питания. Если дома нет, то в любом пункте ремонта их продадут за копейки.

Такой прибор будет негабаритным, для мелких деталей. Делается он просто: диск разбирается, на крутящуюся плоскость наклеивается абразив, подключается к блоку питания — прибор готов. Его необходимо закрепить на верстаке для устойчивости, можно оснастить регулятором, сервотестером для регулировки оборотов и выключателем.

Угловая шлифовальная машинка своими руками изготавливается из болгарки, достаточно сделать необходимую насадку-круг из абразива. Можно сделать, конечно, ее с нуля, выбрав необходимый электромотор, поместив его в кожух, приделав ручки. Но необходимо помнить о безопасности работы с таким инструментом.

Ленточная шлифовальная машина, станок. Такие приборы состоят из:

• рабочий орган: абразив, два барабана, ведущий и ведомый. В станке барабанов может быть больше;
• электродвигатель;
• кожух, основа станка, каркас, столик.

Машинка своими руками оборудуется функцией изменения скорости, лента может размещаться как вертикально, так и горизонтально.

Этапы изготовления шлифмашины-станка ленточного устройства

Это:

• подготовка;
• оборудуют основу-каркас под станок, она жесткая и устойчивая;
• подбирают столешницу, чем она больше, тем можно обрабатывать детали больших размеров;
• фиксируют стойки с натяжными деталями и крутящими барабанами;
• фиксация двигателя и барабанов, установка абразивной ленты.

Чтобы производить обработку крупных деталей, делают габаритный станок. Для этого берут электродвигатель, хорошо подойдет от отслуживших, достаточно мощных бытовых приборов как-то стиральная машинка.

Размеры листа не указываете, поскольку они в любом случае выходят из индивидуальных предпочтений и наличия материалов, может быть, например, 500х180х30 мм, больше или меньше. В листе фрезеруется вырез для мотора, все это крепится к станине, необходимые отверстия под крепления насверливаются. Все части, а особенно двигатель, должны плотно крепиться, чтобы было как можно меньше вибрации.

Мотор можно не оборудовать редуктором, если он достаточно мощный. Машинка своими руками создается из двух барабанов, один твердо фиксируется на валу, другой натяжной ним можно регулировать степень натяжения.

Каркас создается из толстых деревянных деталей, но можно с металлических. Если есть подходящий металл и инвертор для сварки, его можно сварить. Плиту для опоры производят из толстой фанеры, беру несколько листов, подойдет также текстолит.

Второй вал со скосом, так лента будет плавно прикасаться к столу. Для барабанов берут несколько листов ДСП, их склеивают и обтачивают до необходимого диаметра, по центру делают их толще на несколько мм, так лента будет хорошо держаться. Для шпинделей барабанов берут однорядные шариковые подшипники. Абразивная лента производит свое движение по станине, на которой крепится.

Читать еще

Опорная конструкция и мелкие доработки

Инструменты и материалы:

• полоса стальная или пруток;
• сварочный аппарат;
• хомуты;
• плоскогубцы.

Схема применения пилы.

Почти всегда такая болгарка делается в качестве стационарного инструмента, поэтому обязательно подготавливается рабочая поверхность. Для нее подойдет любая деревянная или металлическая столешница, причем металл имеет неоспоримое преимущество.

Рабочая платформа выгибается из армирующего безреберного прута 12 мм или стальной полосы (2-3 мм). Внешне она должна полностью повторять контуры используемой модели, т.к. при погружении должна быть обеспечена максимальная фиксация. Обычно используется 4 поперечных полосы для формирования контура и 3 перпендикулярные им для жесткости. Стык делается при помощи электродуговой сварки.

После того как такая чаша устанавливается на стол, ее нужно наглухо прикрутить к поверхности при помощи болтов с гайками (болты исключительно с плоскими шляпками). Фиксация должна быть достаточно жесткой, поэтому не менее 4 точек монтажа.

В самом конце инструмент переворачивается и опускается на свое место (ручкой вверх). Окончательная фиксация производится за счет хомутов, которыми все и стягивается воедино с 2-х сторон.

Если предстоит работать инструментом долго, тогда делайте защитный кожух. Для этого достаточно лишь сделать отрез листовой стали и выгнуть его края, чтобы он занимал все пространство над рабочей зоной. Для фиксации к инструменту надо сделать хомут из стальной полосы (ровно под размер дрели) и зафиксировать его своими руками.

https://youtube.com/watch?v=RaQ7t3bqGiU

Ролики

Ролик должен оснащаться посадочными местами для подшипника и иметь полую конструкцию, необходимую для облегчения веса. Стоит отметить, что, после того как будет собран ленточный шлифовальный станок по металлу, все ролики должны находиться на одной косильной лески, несоблюдение данного правила приведет к частому соскакиванию абразивного элемента.

Ширина роликов может быть различной, она подбирается в зависимости от размеров абразивной ленты, которую можно приобрести в готовом виде или же склеить самостоятельно. Перед тем как приступать к изготовлению роликов, необходимо составить чертеж, при этом изделия в итоге должны приобрести бочкообразную форму, которая необходима для предотвращения соскальзывания ленты с поверхности в процессе работы.

На внешней стороне роликов должны отсутствовать шероховатости и заусенцы. Не рекомендуется использовать подшипники открытого типа, так как они быстро выйдут из строя из-за большого количества пыли, вырабатываемой при обработке. Оптимальным вариантом станут качественные детали, изготовленные зарекомендовавшими себя фирмами, так как ролики имеют достаточно высокие обороты, особенно это касается деталей меньшего размера.

Изготовление ленточной шлифмашинки своими руками (Видео)

Сделать ленточную шлифмашинку без помощи других очень легко, нужно выполнить следующие этапы:

• подобрать подходящие материалы и детали;
• сделать надежную базу для закрепления инструмента;
• установить подходящую столешницу;
• закрепить вертикальные стойки с натяжителем и барабаном;
• смонтировать мотор и барабаны;
• закрепить наждачную ленту.

Чтоб обрабатывать достаточно большие детали и элементы нужно сделать крупную копию серийной шлифмашинки. К примеру, если взять электродвигатель мощностью 4 Квт либо более мощнейший с частотой вращения ротора 1500 об/мин, то редуктор есть вариант не ставить. Мощности такового мотора вполне хватает, чтоб крутить барабан порядка 20 см в поперечнике и обрабатывать детали около 2 м.

Также используются электронный движок от старенькой стиральной машинки. Станину здесь делают из толстого листа железа, подготовив место для установки мотора и кропотливо закрепив его болтами для устранения вибрации. Конструкция таковой машинки представляет собой 2 барабана, при этом какой-то из них зафиксирован, а 2-ой может натягиваться и крутится на подшипниках вокруг оси. Базу для станка лучше выполнить из металла иначе говоря нескольких листов толстой фанеры. Барабаны делают на токарном станке из ДСП. Лента нарезается из полотен наждачной бумаги шириной порядка 20 см и закрепляется на станине. Чем не просто будут размеры стола, тем огромные по размеру детали сможете укладывать и обрабатывать в ближайшее время. Чертежи готовых изделий найдете в сети.

я в https:vk.com-daniyar_muratbekov Мыслях САМОДЕЛОК Вам в личный кабинет и ИДЕИ Тестов. для помощи канал.

Как сделать своими силами простой шлифовальный тарельчатый станок из электродрели. How to make at home .

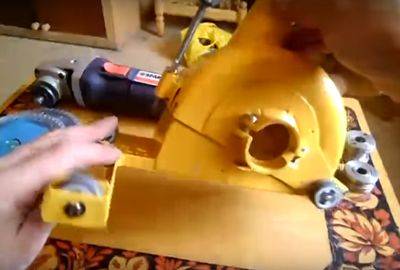

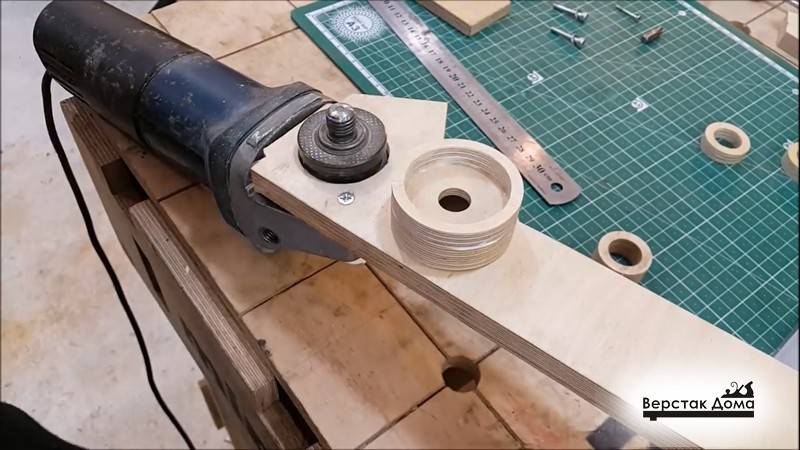

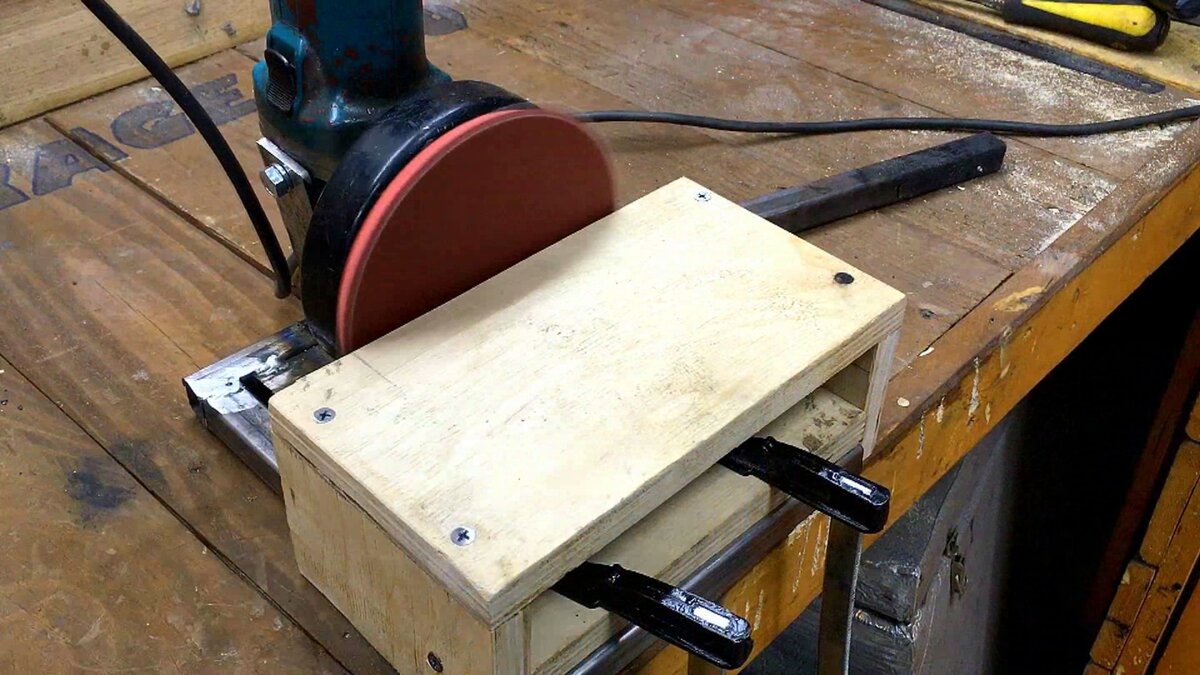

Делаем шлифмашинку из болгарки

Наверное скажут, что «болгарка» это и конечно угловая шлифовальная машинка, но здесь скрываются некие тонкости. Следует иметь ввиду, что УШМ имеет очень высочайшие обороты и часто достаточно солидный вес. Чтоб отполировать поверхность болгаркой нужно иметь большой опыт здесь и воспользоваться особыми полировочными дисками и кругами. Шлифовальная машинка имеет намного наименьшие обороты мотора и вес. Для выполнения работ заводской шлифовальной машинкой не нужно определенного опыта и сноровки.

Без помощи других сделать из болгарки неплохую шлифовальную машинку, не уступающую по своим характеристикам заводской машинке, конечно только методом доработки ее электронной схемы, методом монтажа регулятора на более низкие обороты и методом внедрения особых шлифовальных насадок.

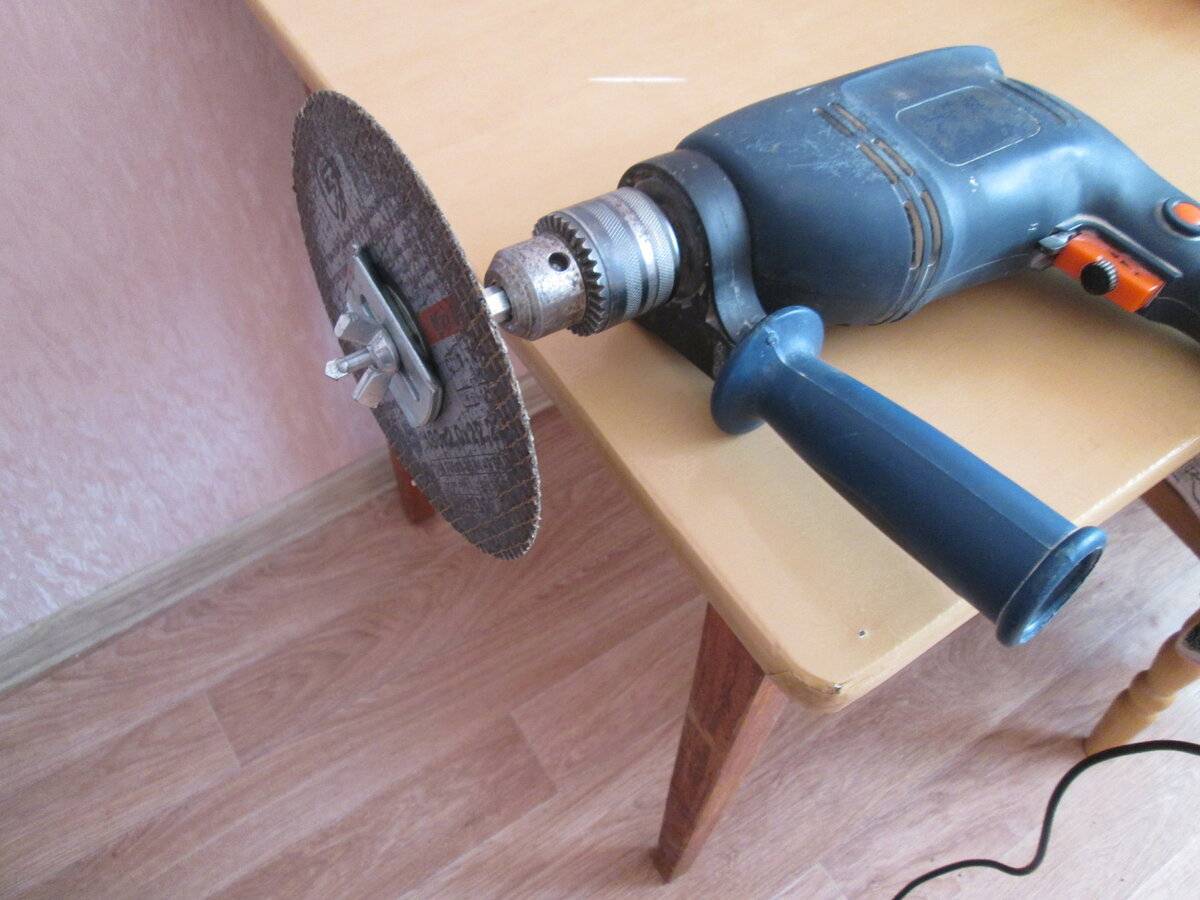

Делаем шлифмашинку из дрели

Чтоб перевоплотить обыденную, бытовую электронную дрель в шлифовальную машинку необходимо оснастить ее специальной насадкой – рабочим барабаном либо специальной опорной тарелкой, зависимо от намеченной цели.

Опорная представляет из себя пластиковую либо резиновую базу с наклеенной наждачкой и хвостовиком для зажима в. Тарелки с гибким валом подходят для выполнения работ с незакрепленной дрелью, а с жестким лучше использовать только для отлично закрепленной дрели.

Шлифовальные барабаны для бытовой дрели конструктивно это обыденный цилиндр, хвостовик и наклеенную на цилиндр наждачку. С использованием барабанов рабочая поверхность шлифмашинки размещается параллельно оси вращения.

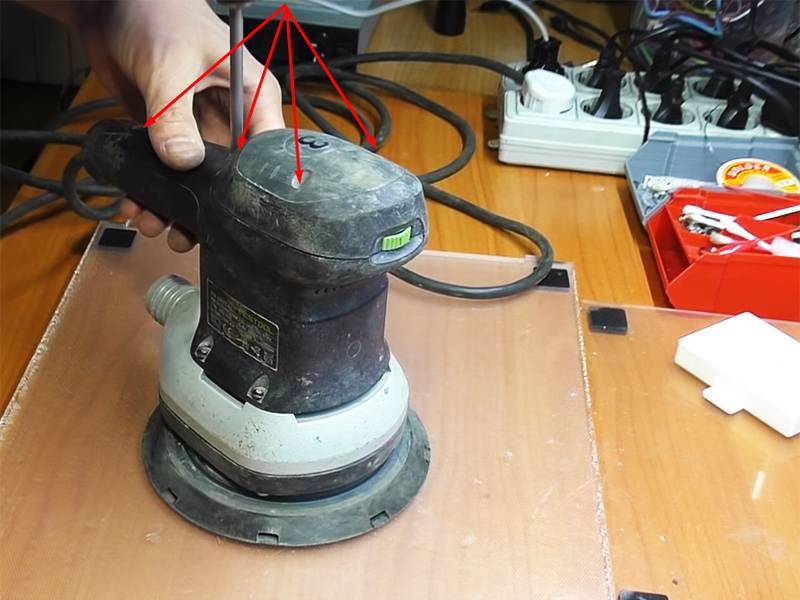

Делаем орбитальную шлифмашинку

Сейчас сделать орбитальную машинку своими руками можно только из поломанной орбитальной машинки. Это все связано со сложным устройством вращения рабочего диска, повторить которое без помощи других достаточно проблематично. Также следует иметь ввиду, что сделанная спец компанией машинка обойдется не очень много, а сделать ее своими руками будет очень трудно и займет длительный период.

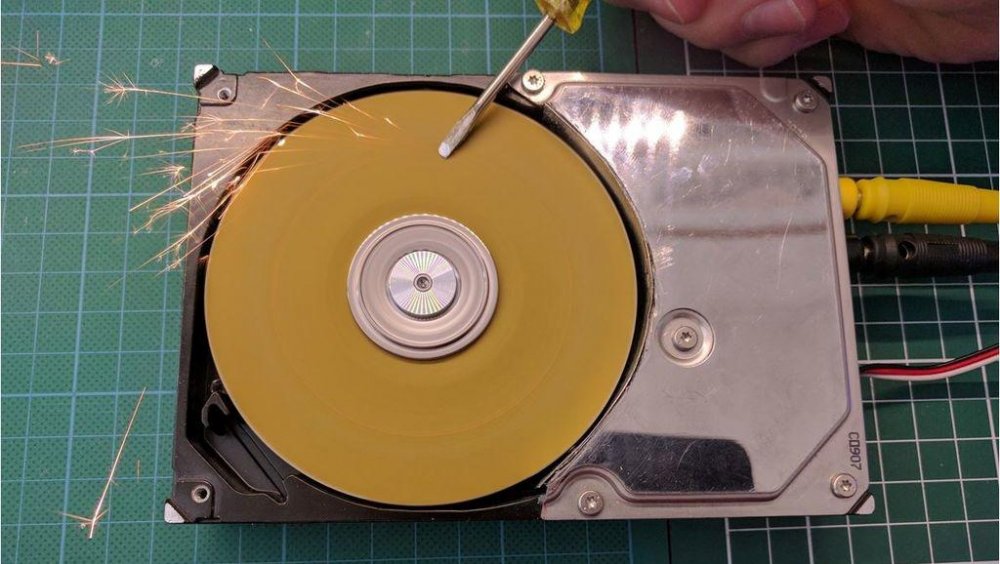

Делаем шлифмашинку из компьютерного винчестера (Видео)

Хоть какой, отслуживший свой профессионализм винчестер есть вариант переработать в маленькую шлифовальную машинку. Для этой цели вам нужно выполнить следующие шаги:

• стопроцентно разобрать винчестер и убрать из корпуса нашему клиенту остается, что размещено слева от магнитных дисков;
• вырезать рабочий круг из наждачной бумаги, сделать по центру круга отверстие для шпинделя;
• приклеить на крутящийся диск винчестера несколько полосок двухстороннего скотча и закрепить у него наждачку;
• сделать защитный экран, защищающий глаза от вероятного вылета сделанного наждачного диска;
• подключить готовую конструкцию к блоку питания от компьютера и воспользоваться.

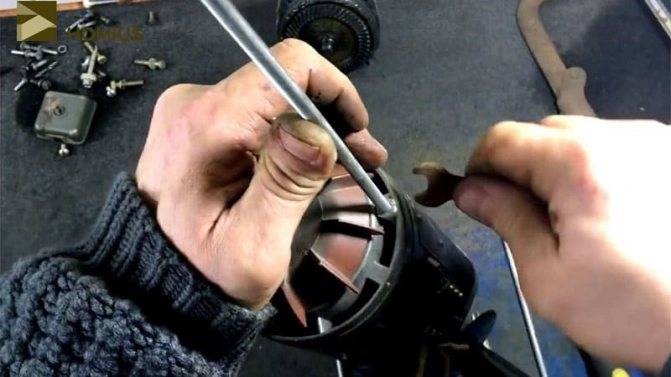

Сборка заточного станка

Теперь мне было необходимо закрепить редуктор на двигателе. Для этого я использовал длинные шпильки с гайками, которые были поведены через весь корпус к крыльчатке охлаждения. Обычно в маломощных двигателях есть пустоты между статором и внешней стенкой. Именно они и были мною использованы.

Фиксируем редуктор на двигателе при помощи шпилек с гайками

Заполнив редуктор смазкой, я закрыл верхнюю крышку и протянул болты. Теперь можно было устанавливать обычный шлифовальный круг от болгарки и фиксировать его родной гайкой, что и было сделано.

Последний штрих: закрываем крышку редуктора

Штроборез из болгарки своими руками + (Видео)

Штроба – это канавка, которую необходимо прорезать в стене для укладки электрического провода или кабеля. Сложность этой работы заключается в том, что канавка должна быть постоянной ширины и глубины. Тогда провод будет укладываться ровно и раствора для закладки потребуется меньше.

Штроборез на практике применяется редко, поэтому покупать его для дома будет накладно. Но его можно изготовить на базе угловой шлифовальной машины – нашей любимой болгарке.

Главная задача – установить два алмазных диска на валу болгарки с расстоянием не менее 1 см:

• устанавливаем первый диск и фиксируем гайкой;
• устанавливаем второй диск и фиксируем гайкой;
• замеряем получившееся расстояние между дисками;
• устанавливаем защиту на болгарку;
• проверяем работу.

Но, если не получается по каким-то причинам установить два диска на валу, штробу можно прорезать и обычным методом одним установленным диском. Просто придется прорезать вторую параллельную линию.

Работы с штроборезом выполняются в помещении. Это создает огромное количество пыли. От нее не спасает даже респиратор. Для устранения этого негативного явления надо сделать защитный кожух, который бы накрывал оба диска и имел сверху патрубок для подключения к пылесосу. Подобное устройство есть на электрических лобзиках для сбора мелких опилок. Иногда к этому кожуху любители рационального использования инструмента приспосабливают 2 или 4 вращающихся ролика. При движении штробореза по поверхности стены, он будет передвигаться на роликах, не создавая дополнительных нагрузок на руки.

Для изготовления инструмента для широкой канавки необходимо изготовить специальные втулки для крепления дисков на нужную ширину. С таким штроборезом можно будет делать канавки для прокладки труб.

Но и защитный кожух надо будет сделать более широкий. На кожухе штробореза и для проводов, и для труб необходимо установить винт регулировки погружения режущего инструмента в стену. В таком случае кожух будет состоять из двух частей связанных шарниром и узлом регулировки погружения.

Делаем с диском или с лентой?

Чертеж гриндера.

По широте продуктовой линейки с шлифовальными станками могут поспорить разве что токарные станки. Гриндеров на рынке предлагается огромное количество – всех мастей и размеров.

Самый известный и примитивный в виде знаменитого наждака – пары кругов из шлифовального камня с прикрученным мотором. Продаются эти станки с самыми разнообразными схемами и принципами действия.

Но если вы планируете сделать самодельный шлифовальный станок самостоятельно, лучше остановиться и выбрать между двумя вариантами: дисковым или ленточным.

• Дисковый гриндер шлифовальный слой из абразива наносится на диск, который во время включения вращается.
• Ленточный станок, в котором абразив нанесен на ленту, намотанную на ролики.

Если же у вас впереди серьёзные шлифовальные работы по точной финишной доводке со сложными деталями, выбирайте ленту.

Нужно брать во внимание разницу между иском и лентой не только по их функциональных особенностях. Еще один важный фактор – мощность привода

Шлифуете деревянные зеготовки небольшого размера – вам хватит мощности в пределах 160 — 170 Вт.

Такую спокойно выдаст элементарный мотор от стиральной машины или даже от старой дрели.

Для ленточного гриндера старые бытовые моторы не подойдут никоим образом. Там понадобится движок с мощностью не менее 400 – 500 Вт, и не простой, а трехфазный с пусковыми и рабочими конденсаторами.

Для шлифовки массивных и габаритных деталей мощность будет нужна повыше: до 1200 Вт. Сразу заметим, что покупка конденсаторов к станку обойдется вам ненамного дешевле самого мотора.

Ленточный шлифовальный станок своими руками из электрической дрели

Ещё один способ сделать в домашних условиях станок для шлифовки с ленточной передачей подразумевает использование в качестве привода электродрели. Модели на аккумуляторе не подойдут, требуется именно сетевая дрель.

Какие понадобятся инструменты

Для изготовления своими руками ленточной шлифмашины понадобятся следующие материалы:

• Электродрель;
• деревянные перила;
• толстый фанерный лист;
• резьбовая шпилька;
• стальной лист толщиной не меньше 3 мм;
• подшипники, гайки, болты, шайбы разных размеров;
• строительные уголки с отверстиями;
• несколько деревянных брусков для крепления дрели.

Порядок изготовления самодельной шлифмашины из электрической дрели

Поэтапно технология изготовления ленточного шлифовального станка будет следующей:

1. От перил отрезается два куска одинаковой длины под опоры станины.
2. С помощью коронки по дереву из фанерного листа вырезается много кругов одинакового диаметра. Круги затем накладываются друг на друга и склеиваются в ведущее и ведомое колесо. В этом варианте ленточного шлифовального станка роликов будет не три, как обычно бывает, а два.

Круги для колёс

3. Из того же фанерного листа отрезается прямоугольник, который будет основанием ленточной шлифовальной машинки.
4. Опоры из перил прикручиваются к основанию саморезами.
5. По центру склеенных роликов сверлится отверстие с диаметром крепежного болта. Кроме того, сверху и снизу каждого колеса необходимо высверлить посадочные места под уплотнительные подшипники.
6. С одной стороны перил сверлятся выемки для резьбовой шпильки, на которой будет крепиться приводное колесо.
7. На втором куске деревянных перил прорезаются два отверстия для шпильки с ведомым роликом. Затем колёса устанавливаются в назначенные места.

Вырезание отверстий в опоре

8. Из деревянных брусьев изготавливается составное держащее приспособление для дрели. К станине ленточной шлифовальной машины прикручивается прямоугольная площадка длины чуть большей, чем диаметр колеса. После этого вырезаются два одинаковых П-образных деревянных фрагмента с полукруглыми выемками.

Нижняя деталь с полукруглым пазом

Вместе эти пазы должны составить круг такого диаметра, чтобы туда без помех проходил патрон электродрели. Убедившись в соблюдении этого условия, мастер устанавливает на ближний к себе край приделанной площадки первый П-образный брус, сверху ставит второй, и затем скрепляет воедино бруски и опорную площадку болтами с гайками.

9. В паз устанавливается электродрель, к патрону подводится и надёжно зажимается конец резьбовой шпильки приводного колеса.

Подведение дрели

10. С внешней стороны обоих опор будущего ленточного шлифовального станка прикручивается по уголку с отверстиями. Дальше надо соединить дырку уголка с краем винта, на котором закреплено ведомое колёсико. Для этого понадобится приварить торцом гайку к длинной резьбовой шпильке. Гайка надевается на винт колеса, а шпилька заходит в отверстие уголка, и фиксируется с обратной стороны. Операция делается для регулировки натяжения абразивной шлифовальной ленты.

Соединение уголка с крепежом ролика

11. Дополнительно сверху на опоры прикрепляется платформа из стального листа. Замеряется расстояние между краями роликов, и вырезается фрагмент стали примерно такой же длины. Платформа прикручивается к опорным перилам.

Платформа

12. Теперь осталось интегрировать в систему шлифовальную ленту. Конец полосы заводится под колёса, выводится наверх с другой стороны и идёт поверх стальной платформы.

Подведение шлифовальной ленты

Этот конец удерживается одной рукой, а вторая подводит к нему продолжение ленты. На месте, где заканчивается удерживаемый конец, шлифовальная лента разрезается, и задача – соединить два края в одну ременную передачу. Для этого стоит взять ещё один маленький кусок абразивной полосы, перевернуть вверх дном и обильно капнуть надёжным клеем.

Соединительный кусочек с клеем

Низ обоих концов разрезанной полосы приклеивается к этому фрагменту очень тщательно, ведь при плохом креплении такой ремень быстро порвётся, и придётся затягивать шлифовальную ленту заново.

13. В паз подводится электродрель, запуском двигателя тестируется работа собранного ленточного шлифовального станка.

Тестирование готового станка

Самодельный ленточный шлифовальный станок из дрели может быть выполнен как в горизонтальном, так и в вертикальном виде. Для второго варианта дополнительно устанавливается перпендикулярный опорный столик.

Виды средств для полировки

Даже самое надёжное лакокрасочное покрытие рано или поздно выцветает – из-за этого на поверхности кузова автомобиля появляются сколы и трещины. Именно их и уничтожает полировка, возвращая вашему «железному коню» первозданный вид. Конечно, для того, чтобы игра стоила свеч, нужно правильно выбрать полироль и пасту:

• Абразивные средства. Полировка с использованием этих веществ удаляет потёртости и царапины с поверхности авто. Помните, что такие средства заодно уничтожают и небольшой слой лака, поэтому после полировки машины его нужно восстановить. Конечно, не стоит злоупотреблять абразивной полировкой – слишком частое применение таких средств может уничтожить лакокрасочное покрытие кузова автомобиля;
• Неабразивные вещества. При помощи таких средств осуществляют защитную полировку. Для того, чтобы авто выглядело презентабельно, подобную процедуру необходимо проводить хотя бы раз в год;
• Силиконовые полироли. Эти вещества заполняют наиболее мелкие трещины кузова – и придают машине приятный блеск. Зачастую их применяют в комплексе с абразивными средствами – для закрепления полировки.

https://youtube.com/watch?v=4LRZh8amrlk

Особенности использования болгарки

При выполнении строительных и монтажных работ используется большое количество самого разного инструмента. Чаще всего применяется болгарка. Основная задача, для которой её используют: резка металла; обработка строительных материалов.

Если вместе с этим инструментом использовать ещё и насадки, то можно расширить число вариантов её использования. В частности, применяя этот инструмент с насадками, можно выполнять качественную шлифовку основания заготовок. Они будут очищены от инородных включений. Насадки для болгарки можно приобрести в магазине. Но если у вас нет желания платить деньги, то вы можете изготовить их своими руками.

В отдельных случаях этот инструмент применяется в качестве штробореза. С его помощью создаются канавки для прокладки труб и электропроводов. Чтобы использовать болгарку в таком качестве, придётся выполнить некоторые манипуляции и увеличить стандартную ширину защитного кожуха. Кроме этого, потребуется изготовить плиту для опоры.

Такой инструмент можно использовать с одним диском или сразу с несколькими. Если болгарка используется с двумя дисками, то необходимо внести некоторые изменения в узел крепления этого инструмента. После этого болгарка может использоваться в стандартном режиме.

Часто бывает так, что во время ремонтных работ и возникает потребность в выполнении зачистки основания деталей, доступ к которым затруднён. В таких случаях мастера чаще всего прибегают к использованию самодельного приспособления для болгарки в виде специальной насадки, благодаря которой диск небольшого размера может выноситься за габариты болгарки.

В таком случае вращение будет передаваться при помощи специальной ременной передачи от главного привода. Используя такую конструкцию резку материалов производить нельзя. Однако можно без проблем удалять с поверхности материалов окалину. Она часто возникает на поверхности сварных швов.

В настоящий момент на рынке предлагается большое количество насадок для такого инструмента, как болгарка. Их пользование позволяет существенно расширить варианты применения этого инструмента. Если говорить о наиболее часто используемых насадках для болгарки, то можно выделить следующие:

• приспособление для зашкуривания основания и удаления с поверхностей материалов окрасочного слоя;
• станины;
• транспортиры.

Материалы и инструменты, чтобы изготовить насадки для болгарки

Когда возникает необходимость в использовании болгарки для специфических задач, то в этом случае многие мастера делают выбор в пользу готовых насадок. Их без проблем можно приобрести в строительном магазине.

Стоимость приспособлений не очень высокая, поэтому каждому они по карману. С поиском этих насадок сложностей также не возникает. Однако, несмотря на все это, многие люди все же решаются на изготовление насадок для болгарки своими руками.

Если вы решили изготовить насадки для этого инструмента самостоятельно, то прежде, чем приступать к работе, необходимо подготовить следующие инструменты:

1. Электрическая дрель, желательно в дополнение к ней докупить ещё и набор свёрл;
2. Диски желательно выбирать диаметром 125 мм.
3. Деревянные бруски.
4. Металлический уголок.
5. Пластина дюралевой стали.
6. Саморезы.

Как сделать ленточно-шлифовальный станок

Многие домашние мастера и профессионалы задаются вопросом, как изготовить шлифовальный станок своими руками. Причина возникновения такого вопроса достаточно проста: высокая стоимость серийного шлифовального оборудования, окупить которое при нерегулярном использовании не всем под силу. Для того чтобы сделать такое оборудование, понадобится несколько основных составляющих: электродвигатель, катки и надежная станина. Естественно, не будут лишними чертежи такого устройства или его фото. Также в конце статьи можно посмотреть ролики по сборке ленточного станка своими силами.

Двигатель для ленточного шлифовального оборудования найти несложно, его можно снять с отслужившей свой срок стиральной машинки. Станину придется сделать самостоятельно, для этого можно использовать лист металла с размерами 500х180х20 мм. Одну сторону станины следует обрезать очень ровно, так как к ней необходимо будет крепить площадку, на которой будет смонтирован электродвигатель. Площадку для электродвигателя также следует сделать из листа металла с размерами 180х160х10 мм. Такую площадку нужно закрепить к станине очень надежно при помощи нескольких болтов.

Еще один вариант исполнения станины

Эффективность ленточного шлифовального станка напрямую зависит от характеристики электродвигателя, который на нем установлен. Если вы собрались сделать шлифовальный станок своими руками, то вам вполне подойдет электродвигатель с мощностью 2,5–3 кВт, развивающий порядка 1500 оборотов в минуту. Для того чтобы при использовании такого двигателя шлифовальная лента перемещалась со скоростью 20 м/с, барабаны должны иметь диаметр порядка 200 мм. Что удобно, если подобрать двигатель с такими характеристиками, то вам не потребуется делать редуктор для своего шлифовального станка.

Ведущий вал соединяется с валом электродвигателя напрямую, а второй — ведомый — должен свободно вращаться на оси, которую устанавливают в подшипниковые узлы. Чтобы абразивная лента более плавно касалась поверхности обрабатываемой детали, участок станины, на котором устанавливается ведомый вал, следует выполнить с небольшим скосом.

Сделать валы для ленточного шлифовального станка с минимальными финансовыми затратами можно из плиты ДСП. Просто нарезаете из такой плиты квадратные заготовки размером 200х200 мм, сверлите в них центральные отверстия и пакетом с суммарной толщиной 240 мм насаживаете их на ось. После этого вам останется только проточить полученный пакет и сделать из него круглый вал с диаметром порядка 200 мм.

Чертежи и подробный разбор некоторых деталей станка, выполненного из дерева.

Ленточно-шлифовальный станок из дерева (нажмите, чтобы увеличить)

Чтобы лента располагалась строго посередине вала, диаметр его центральной части должен быть на 2–3 мм больше, чем по краям. А чтобы исключить проскальзывание ленты на барабане, необходимо намотать на него слой тонкой резины, для чего можно использовать старую шину от велосипедного колеса, предварительно разрезав ее вдоль всей ее длины.

Шлифовальная лента для такого станка, оптимальная ширина которой должна соответствовать 200 мм, делается из обычного наждачного полотна. Стандартное полотно разрезается на полосы требуемой ширины, а из них уже клеится абразивная лента. Следует иметь в виду, что материал клеится встык, для этого с обратной стороны подкладывается плотная материя, которая и укрепит полученный шов. На свойства такого шва большое влияние оказывает клей, он должен быть очень качественным, тогда материал не порвется по шву после недолгого использования.

Еще несколько вариантов изготовления ленточно-шлифовальных станков можно увидеть на видео ниже.
