Оборудование смотровой ямы
Оборудования смотровой ямы для обслуживания автомобиля должно обеспечиваться несколькими обязательными устройствами и системами. К числу элементов обязательного оборудования должны входить:
- Отбойники колес;
- Лестница с поручнями;
- Система освещения с питанием сети в 12 или 36 вольт;
- Розетка для подключения переносного светильника на удлинителе с лампами в 12 или 36 вольт;
- Ниша для инструментов;
- Кромка смотровой ямы, предназначенная для установки и закрепления трапов;
- Помост на дно смотровой ямы.
Для установки системы освещения обычно выбираются влагозащищенные светильники с надежными плафонами из прочного небьющегося стекла. Для этого лучше всего подходят современные фасадные прожекторы и светильники на светодиодных лампах. Установка таких светильников обычно проводится наглухо, в стену, таким образом, чтобы светильники не мешали работе. Еще одним вариантом установки светильников является установка их непосредственно в пол возле кромки смотровой ямы между отбойником и краем ямы. Для такого способа установки используются влагозащищенные антивандальные светильники, устанавливаемые непосредственно в поверхность проезжей части или тротуара для подсветки фасадов зданий.
Отбойник для колес сооружается для того чтобы не допустить заезда колес автомобиля в яму. Для этого обычно используется труба диаметром 100 мм или швеллер такой же ширины. В начале ямы, возле въезда в гараж необходимо сделать изгиб, для корректировки направления движения колес, а в конце ямы, обязательно сделать широкий отбойник для того, чтобы ограничить движение автомобиля за пределы ямы.
Совет: для того чтобы привыкнуть к габаритам ямы и не заезжать дальше необходимого можно на стенах гаража разместить видимые ориентиры, например, вертикальные линии, по которым легко ориентироваться или в том месте где должен остановиться автомобиль на нити привязать теннисный мячик на уровне капота автомобиля, чтобы при заезде можно было остановиться при касании мяча о капот.
Работа по обслуживанию автомобиля часто требует смены рабочих инструментов, которые размещать под днищем авто не совсем удобно, и поэтому приходится по несколько раз спускаться в яму и подниматься на поверхность, что не совсем удобно без лестницы с поручнями. Обычно для гаражей с небольшим объемом бокса лестница устанавливается возле ворот, для того чтобы спереди была ровная и площадка для работы с инструментом возле двигателя. Лестница стационарного типа с поручнями и ступенями с деревянными накладками при этом оборудуется именно возле ворот. А вот для того чтобы работать более комфортно кроме стационарной лестницы сваривается из квадратной трубы или трубы диаметром 25 мм переносная лесенка, при помощи которой легко подняться в районе капота автомобиля.
Осмотр автомобиля часто требует, чтобы освещение падало с той стороны, где удобно для детального осмотра, именно поэтому для работы под днищем автомобиля в нише для инструмента необходимо разместить розетку для подключения фонаря с питанием 12 или 36 вольт. Напряжение сети постоянного тока 12 или 36 вольт неопасно для человека, и поэтому именно такой номинал напряжения рекомендуется использовать для питания освещения в смотровой яме.
Ниша для инструментов обычно устраивается во время возведения стен ямы, в случае с кирпичной кладкой это может быть небольшая ниша для установки домкрата, колесных упоров или другого инструмента, обычно используемого для работы под машиной. Для ямы, стены которой выполнены методом бетонной заливки рекомендуется использовать в качестве готовой ниши металлического ящика, заранее установленного на месте до заливки бетоном.
Обычно смотровая яма большую часть времени закрыта деревянными щитами, что не только делает постановку автомобиля в гараж безопасным, но и предохраняет проникновение лишней влаги в помещение гаража. Такие щиты укладываются в направляющие из металлического уголка, закрепленные по краям ямы. Для щитов обычно используется качественные дубовые доски толщиной 50 мм, сбитые в щиты длиной 1 метр. А вот упоры свариваются из уголка 50*50 мм в виде рамки и устанавливаются на верхнюю часть заливки так, чтобы внутренняя кромка уголка была вровень со стенками ямы.
Такой упор для щитов может использоваться и для размещения подвижной тележки на подшипниках, на которой можно размещать как инструменты, так и использовать в качестве подставки для емкости с отработанным маслом во время замены масла в двигателе машины.
Ну и конечно, помост из реек 2*2 см длиной 1 метр для установки на дно ямы, такое сооружение дает возможность безопасно передвигаться, не опасаясь падения на пролитом масле.
Укрепление котлована
Стенки необходимо соответствующим образом укрепить. Для этого выполняется кладка в половину или четверть кирпича. Это зависит от вида техники, обслуживаемой в яме. Для грузового транспорта толщина остается большей, чтобы обеспечить целостность конструкций при значительных нагрузках.
Альтернативный и менее дорогостоящий, но более трудоемкий способ – забетонировать стены. Для этого монтируется рама из уголка и арматурных стержней, устанавливается опалубка. Верхние края опалубки закрепляются распорками. Затем пространство внутри опалубки заполняется бетоном. Необходимо обеспечить надлежащее качество бетонной смеси и полное заполнение опалубки, без образования пустот.
Для приготовления одного кубического метра бетонного раствора потребуется:
- шесть пятидесяти килограммовых мешков цемента;
- семьсот килограммов песка;
- двести литров воды;
- тысячу двести килограммов щебня.
Раствор тщательно замешивается вручную или с использованием бетономешалки. Ручной замес потребует большего количества воды.
Поверху выполняется цементная стяжка и окантовка из стального уголка. Если после заливки бетона между стенками и грунтом остается зазор, он уплотняется посредством глины, оставшейся от рытья котлована.
Для чего нужна смотровая яма?
Сегодня многие владельцы автомобилей предпочитают самостоятельно ухаживать за транспортными средствами, выполнять ремонт. Если вы принадлежите к их числу, то вам нужен собственный гараж, в котором будут специальные приспособления. Таким можно назвать смотровую яму.
Ее строительство лишь сначала кажется простым. На самом деле работы должны осуществляться в соответствии с принятыми строительными предписаниями. Углубление должно быть сделано строго по размерам. Смотровую яму делают так, чтобы она была светлой и сухой. Защита от грунтовых вод ямы в гараже является приоритетной задачей для автовладельца.
Что делать, если грунтовые воды расположены высоко?
Яма в гараже когда есть грунтовые воды, может стать причиной проблем. Близость к таким водам часто становится причиной постоянной сырости в гараже. На стенках появляется плесень, появляются трещины на полу и стенах. При поднятии воды возможно подтопление постройки.
Существует еще одна проблема. Она заключается в следующем. Когда вы сделаете смотровую яму, может наблюдаться разность температур. В углублении он будет более холодным.
Есть два надежных способа решения вопроса: «Как сделать яму в гараже если грунтовые воды близко?». Первый основан на тщательном устройстве гидроизоляции. Второй предполагает вынос ямы подальше от стоянки автомобиля. Вы можете выбрать любой вариант, но рекомендуется закрывать сооружение подходящими по размеру досками. Предварительно обмотайте их полиэтиленовой пленкой.
Чем засыпать?
Если вы решили, что смотровая яма вам больше не нужна, то ее можно засыпать. Для этого потребуется песок и гравий. На дно ямы насыпьте песок, потом насыпьте гравий. Землю использовать не нужно! Также можно глиной засыпать яму в гараже.
Другие варианты устройства ямы
На стабильных сухих грунтах, например, при расположении гаража на горе, можно не делать мощный армопояс и устроить более простое решение. Это может быть тонкослойное бетонирование «скользящей опалубкой».
Бетонированием это называется лишь условно — скорее, это метод нанесения толстого слоя штукатурки, которая нужна для укрепления среза грунта.
Вместо выкладки каменного, можно изготовить цельнометаллический резервуар. Это вполне жизнеспособный вариант при наличии материала и умения герметично варить металл.
Абсолютная гарантия защиты от затопления, но сам металл нужно усилить рёбрами жёсткости и защитить от влаги. Такой «стакан» просто устанавливают в котлован и бетонируют пазухи. Безусловный плюс — можно не привязывать ёмкость к стяжке.
В построении гаражной ямы нет особой сложности. Главное — чётко понимать свои потребности и соизмерять их с возможностями гаража. Во всём остальном можно положиться на материалы этой статьи, созданной на основе опыта многих мастеров.
рмнт.ру, Игорь Максимов
Габариты смотровой ямы для индивидуального (частного) гаража
Ширину можно делать под индивидуальные особенности колесной базы, но это не самый лучший вариант, поскольку авто рано или поздно приобретают новое, что не исключает выбор в пользу отличной от старой модели. Ее габариты могут быть несколько иными. Оптимальным вариантом станет ширина в 75-80 см. Это исключит какие-либо проблемы в будущем, позволит проводить осмотр даже микролитражек.
Необязательно ограничиваться длиной «плюс» 1 метр к габаритам автомобиля. В индивидуальном строительстве можно брать и большие размеры. Если площадь гаража позволяет, то часто оборудуют капитальный и удобный спуск с хорошей стационарной лестницей, а не приставной. Ступеньки можно сделать в коротком отрезке, если выбрать Г-образную форму. Это приведет к увеличению расходов на материалы, но сделает смотровую яму максимально удобной. Нишу можно делить не только вдоль, но и поперек.
Глубину нет смысла брать средних показателей. Владелец должен брать свой рост и прибавлять к нему 10-15 см, а лучше 25 сантиметров, учитывая необходимость прокладки гидроизоляции, что может забрать часть глубины. Если яма получается глубже, чем надо, настил поднимают на нужную высоту.
Видео, как сделать гидроизоляцию ямы в гараже своими руками:
Если гараж с ямой уже построен
Если объект эксплуатируется, но появилась потребность в защите смотровой ямы от грунтовых вод, то можно сделать следующее:
- Промажьте пол густой мастикой, стены покройте более жидкой.
- Затем сделайте раствор из цемента, оштукатурьте стены. Все стыки нужно обязательно покрыть мастикой, нанеся ее толстым слоем.
Если желаете придать жесткости покрытию, наносите штукатурку на каркас из арматуры. Толщина слоя может составлять 4 см. Если есть необходимость, нанесите на штукатурку антисептический состав. В работе лучше всего использовать гидростойкий, а не обычный цемент.
Проникающая защита безопасна, она предотвратит подтопление гаража. Наносить смесь нужно на влажный бетон, так капилляры будут закрыты кристаллами. Такой способ вы можете использовать для защиты даже старых поверхностей.
Перед обработкой все пол и стены очистите от загрязнений, удалите пятна. Это позволит открыть поры. Состав лучше всего наносить слоями, для работы используйте шпатель. Вы можете использовать в труднодоступных местах кисть. Сверху гидроизоляцию покройте штукатуркой из цемента. Для ремонта щелей подойдет специальный состав для инъекций. Производители предлагают ряд материалов на основе полиуретанов.
Соблюдая правила, вы без труда разберетесь, как сделать смотровую яму в гараже если близко грунтовые воды. Это позволит вам неплохо сэкономить.
Если на участке высокий уровень грунтовых вод, перед тем как построить гараж, нужно серьёзно рассмотреть разные варианты действий.
Высокий уровень грунтовых вод – проблема распространённая. Для того чтобы оказать негативное воздействие на постройку, уровню грунтовых вод необязательно быть высоким всегда. Он может значительно повышаться раз в несколько лет на несколько недель. Этого вполне достаточно, чтобы подтопить подвал в доме, смотровую яму в гараже, погреб. Кроме того, вода может оказать разрушающее воздействие на фундамент, если её подъем не был предусмотрен при проектировании.
Грунтовые воды могут стать причиной сырости в подвале и разрушения фундамента
Ну и конечно же, вызванная близостью грунтовых вод сырость в смотровой яме может привести к тому, что ваш автомобиль буквально сгниёт в новеньком гараже.
Руководство по устройству ямы в гараже
В этой части статьи мы расскажем о том, как построить яму своими руками, а точнее, о последовательности работ. «Короб» предлагается выполнить кладкой в полкирпича с ж/б армопоясом. Это будет вариант с максимальным усилением.
1. Изъять грунт. Размеры ямы: длина — исходя из возможностей гаража; ширина — внутренний размер (700 мм) плюс один кирпич 200 мм. Итого 1100 мм. В мини-траншею под фундамент стен уложить гидроизоляцию и забетонировать. Из крайней кромки фундамента выпустить арматуру для связки с армопоясом.
2. Выстелить яму гидроизоляцией. Несколько слоёв полиэтилена, либо специальная плёнка. Идеальный вариант — ПВХ-мембрана. Она легко спаивается феном и создаёт объёмные углы.
3. Навязать к выпускам арматуры вертикальные и горизонтальные стержни Ø 10–14 мм так, чтобы получилась сетка с ячейкой примерно 150х150. Это должен быть жёсткий однослойный пространственный каркас, расположенный в пазухе 100 мм между кладкой и грунтом, покрытым гидроизоляцией.
4. Кладку стен можно поднять на 3–4 ряда, обязательно связывая кладочной сеткой, и забетонировать плиту пола. Можно вывести кладку до конца, попутно выкладывая ниши, а потом забетонировать пол.
5. По мере продвижения кладки пазуху можно бетонировать каждые 500–700 мм.
6. После высыхания раствора и бетона можно установить силовой контур. Он варится из уголка и устанавливается по верху кладки. К уголкам приварить выпуски арматуры или закладные детали.
7. Затем к закладным деталям увязать сетку стяжки и забетонировать пол гаража.
8. Конструкции следует обеспечить вентиляцию в течение 21 дня.
С уверенностью можно сказать, что яма, построенная по такой технологии, выдержит любые пучения грунта, не протечёт и не отсыреет.
Как выкопать смотровую яму в гараже
Часто копать смотровую яму приходиться вручную
Размеры котлована под смотровую яму определяются материалом, из которого вы решите сделать её пол и стены.
Кроме того, необходимо обеспечить засыпку наружных стенок ямы песком, глиной или граншлаком, а под заливку пола (или выкладку его из кирпича) обязательно нужно подготовить дно котлована, сначала засыпав его крупным гравием или шлаком, а потом – несколькими слоями утрамбованного песка. Если вы планируете оснастить смотровую яму вентиляцией, во время выкапывания котлована позаботьтесь и об обеспечении места для установки вентиляционных труб.
Начало копки может быть осложнено необходимостью удаления покрытия пола гаража (под размер котлована).
Наиболее трудным в этом случае представляется удаление бетонного пола – понадобится и отбойный молоток( либо профессиональный перфоратор), и «болгарка» — для резки арматуры.
Скорость самой копки, в первую очередь, зависит от свойств грунта.
Но перед тем, как перейти к описанию различных способов строительства ям, рассмотрим наибольшее затруднение, могущее стать помехой – это высокий уровень грунтовых вод.
Технология сооружения смотровой ямы
Не будем рассказывать, как сооружать гараж с ямой, который возводится. Это не так сложно. Расскажем о том, как сделать смотровую яму в уже эксплуатируемом гараже.
Выкапывание котлована
Будем считать, что с размерами Вы определились. Их наносят на пол в гараже, к примеру, обозначив мелом. Основное требование – яма должна располагаться посередине гаражной постройки.
Разметка котлована внутри гаража Источник parki48.ru
Обычно пол в гараже – это толстая бетонная стяжка, в которую уложен армирующий каркас в виде решетки из стальной арматуры. Поэтому по разметке надо раздолбить бетон и срезать по периметру котлована арматуру.
Из образовавшегося проема лопатами удаляют песчано-гравийную подушку и грунт. Стенки и дно котлована лопатами выравнивают по максимуму. Это трудоемкая работа, которая может затянуться на два дня. Хотя многое будет зависеть от состава грунта под строением и активности мастеров. Есть одно преимущество при строительстве смотровой ямы в эксплуатируемом гараже. Стройплощадка находится под навесом, так что дождь в данном случае не помеха.
Выкапывание котлована (выемка грунта) Источник ok-berta.ru
Вентиляция смотровой ямы
Ошибку делает тот, кто не задумывается о вентиляционной системе. А ведь ее назначение не только удалять влажный воздух. Затхлые запахи от промасленных тряпок, бензина заполнят небольшое пространство быстро, постепенно перемещаясь в сам гараж. Так что лучше затратить немного времени и денег, но вентиляцию соорудить.
По сути это пластиковая труба диаметром 100 мм, которую выводят за пределы постройки. Для этого выкапывают горизонтальную траншею, которую выводят или под фундаментом, или через стену. В нее засыпают песок и укладывают трубу с выводом выше крыши гаража. Нижний конец должен располагаться у дна ямы.
Вентиляционная труба внутри смотровой ямы Источник drive2.ru
Обустройство смотровой ямы
Итак, переходим к основным работам, связанным со строительством самой ямы. В первую очередь подготавливают дно:
- Засыпают слой песка толщиною 15-20 см, который трамбуют с поливкой воды.
- Засыпают щебень средней или мелкой фракции толщиною 10 см, который тоже утрамбовывают.
- Проводится гидроизоляция всей ямы: пол и стенки.
Гидроизоляция
Гидроизоляция смотровой ямы в гараже – ответственный этап. Поэтому разберитесь в этом процессе.
Для проведения гидроизоляционных работ используют рулонный материал. Это может быть полиэтиленовая пленка толщиною не менее 0,2 мм, уложенная рукавом. Для этого используют рубероид или современные гидроизоляционные материалы на основе битума.
Полосы гидроизоляции укладывают полосами от стены до стены внахлест относительно друг друга со смещением в 10-15 см. Битумные изделия в местах нахлеста крепятся битумной мастикой. Полиэтиленовая пленка скрепляется самоклеящимися лентами. На фото ниже как раз показан вариант с полиэтиленом
Обратите внимание, что края гидроизоляции заводят за пределы ямы и прижимают грузом
Гидроизоляция смотровой ямы в гараже с помощью полиэтиленовой пленки Источник martand.ru
Формирование пола и стен
Подготовленное дно заливают стяжкой толщиною 3-7 см. Никакого армирующего каркаса в него закладывать не надо, потому что нагрузкам конструкция не подвергается, кроме веса человека
Поэтому основное внимание сооружению стенок
Как уже было сказано выше, здесь два варианта:
- использовать кирпичи или блоки;
- возвести монолитную конструкцию.

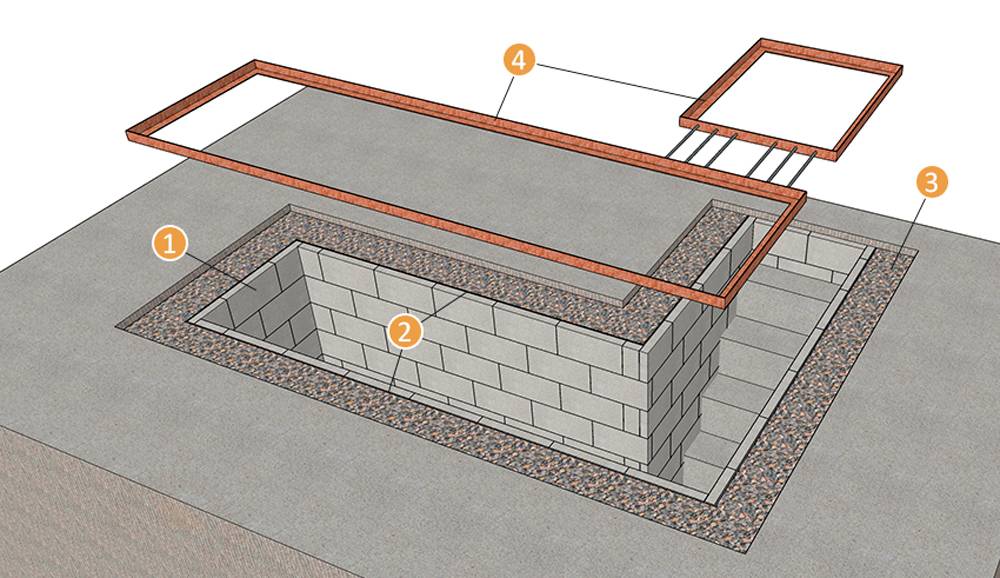

В первом случае блочный стеновой материал укладывают по периметру подготовленного котлована, укладывая элементы кладки с перевязью. То есть со смещением в половину блока или кирпича. Для скрепления используется обычный кладочный раствор с рецептурой 1:2 (цемент-песок).

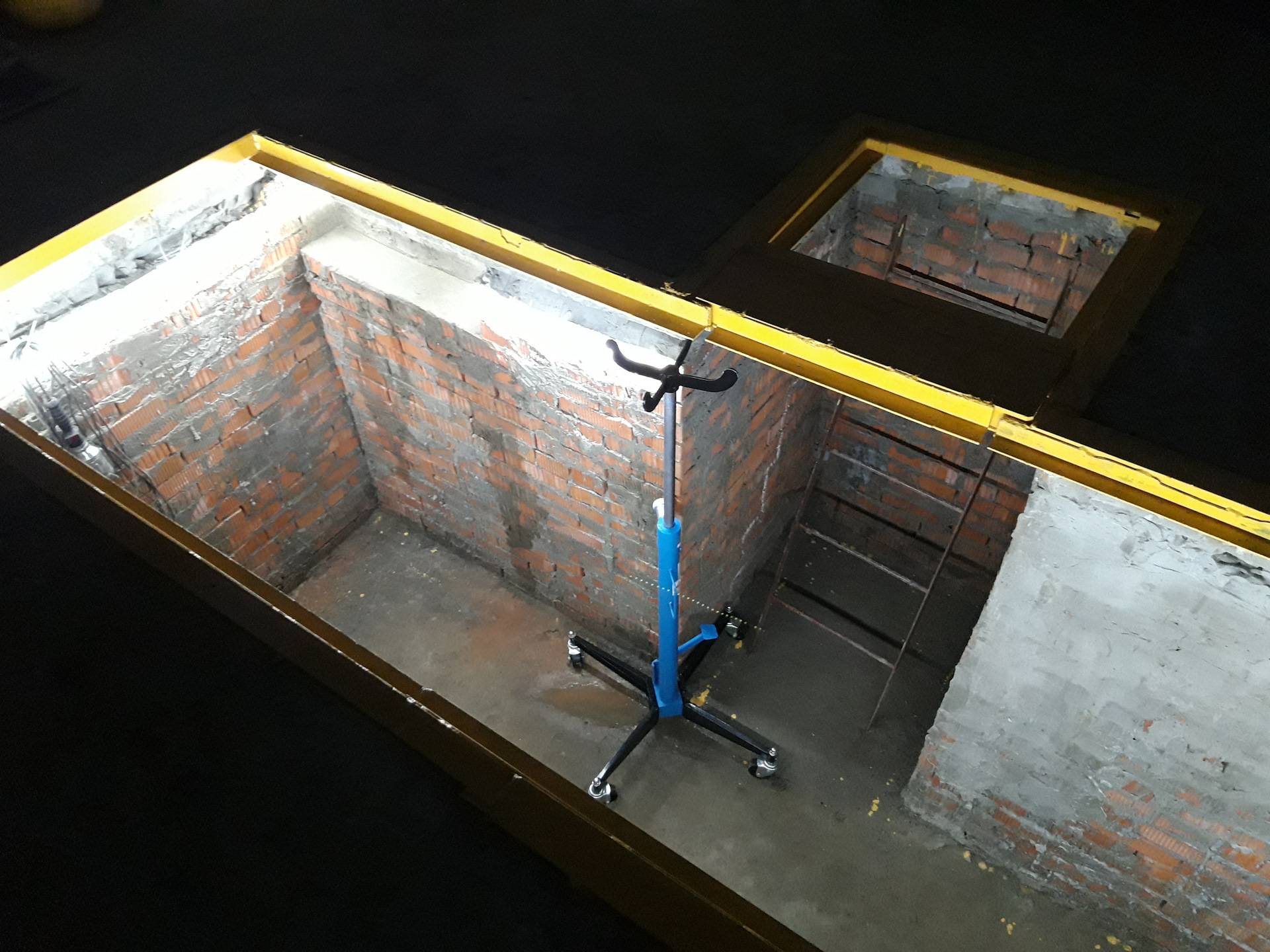

Яма из блоков или кирпича Источник drive2.ru
Если сооружают монолитную конструкцию, то для этого собирают опалубку. Изготавливают ее из досок, плитных или листовых ровных и прочных материалов. К примеру, из металлического листа или профнастила, фанеры или плит ОСП.
Основная задача – собрать опалубку так, чтобы она не разъехалась под действием достаточно большого веса заливаемого бетона. Если грунт под гаражом глинистый, то опалубку монтируют как один слой ограждений с внешней стороны. Покрытая гидроизоляцией стенка котлована сама сможет спокойно выдержать любые нагрузки. Если грунт песчаный, неплотный и непрочный, тогда опалубку устанавливают в два слоя, оставляя между ними пространство для заливки бетонного раствора.
Бетон заливают за один раз, не оставляя на следующий день. Перерыв может быть между заливками, но не более 4 часов. Посмотрите на фото, вот так выглядит опалубка с залитым в нее бетонным раствором.

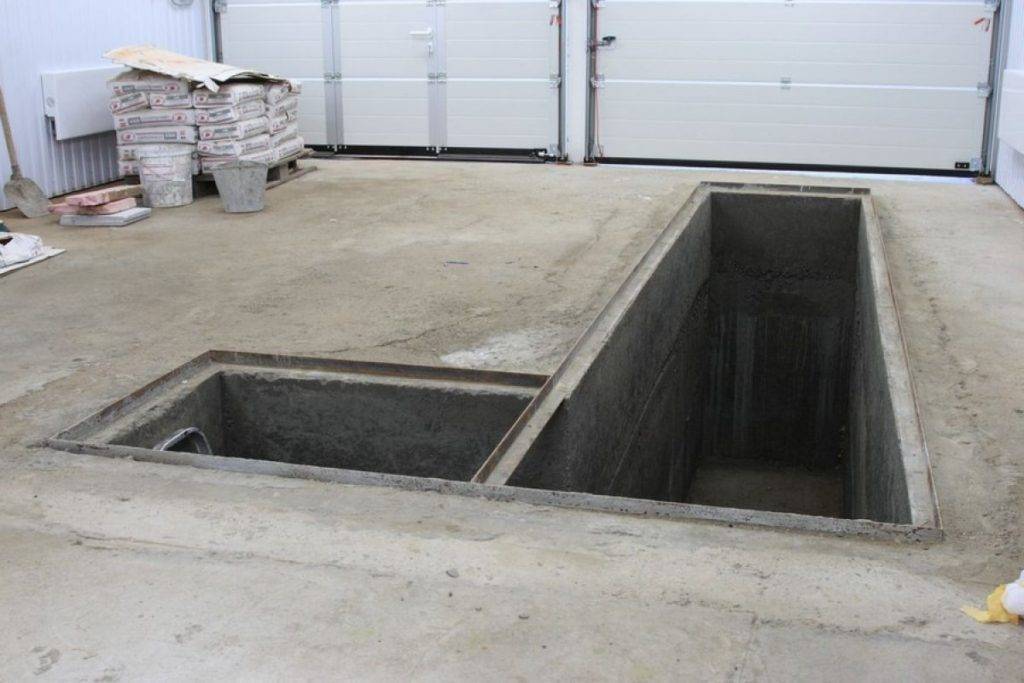

Смотровая яма, как монолитная бетонная конструкция Источник azowo.ru
Сложности, с которыми можно столкнуться
Автовладельцу необходимо учесть следующие проблемы, которые иногда сопутствуют устройству смотровой ямы:
- неглубокое залегание грунтовых вод – потребуется выполнять тщательную гидроизоляцию, а если полностью устранить проблему не удается – устроить приямок и дренаж для скапливающейся влаги;
- недостаточная площадь помещения, где устраивается яма – в этом случае строительство следует выполнять в другом месте. Ни в коем случае котлован не должен повредить фундамент существующих конструкций;
- ненадлежащее качество материалов – при покупке цемента и других составов следует обращаться в проверенные торговые точки, поскольку, в случае недостаточного качества, выполнение работ значительно затянется и повлечет перерасход средств.
Работы должны быть предварительно организованы, просчитан необходимый объем материалов, подготовлены инструменты и оборудование. Строительство следует выполнить в максимально короткие сроки, чтобы уложиться в подходящие температурные условия сезона и обеспечить качество работ.
Смотровая яма – необходимый элемент гаража любого автолюбителя, но при ее сооружении необходимо обеспечить соблюдение всех требований в плане подбора материалов и разработки проекта.
Это позволит гарантировать удобство работ по техническому обслуживанию и ремонту автомобиля, с соблюдением требований безопасности.
Н2 Виды
Прежде чем задумываться о том, как правильно залить фундамент под гараж, нужно определиться с его видом. На сегодняшний день в нашей стране принято использовать такие виды гаражного фундамента:
- Ленточный
- Свайный или столбчатый
- Монолитный или плитный
Ленточный фундамент под гараж представляет собой железобетонную конструкцию, уложенную в земле в виде ленты. Сегодня подобный вид фундамента является самым востребованным и распространенным, так как выполнить его можно самостоятельно.
Монолитное основание под гаражное помещение подразумевает под собой наличие одной сплошной плиты, которая является и основанием гаража, и его полом. Данный вид фундамента чаще всего используется лишь в случаях, когда строительство планируется в сложных условиях – наличие болотистой структуры почвы, неглубоко расположенных грунтовых вод или пучения земли. По сравнению с другими видами фундамента, монолит можно считать самым надежным и устойчивым. Однако есть у него и ряд недостатков – сложность технических расчетов и затратная часть на строительство.
Столбчатое основание гаража представляет собой заглубление специальных асбестоцементных или металлических столбов глубоко в землю, которые и выполняют функцию поддержки. Обустройство подобного фундамента требует небольших физических и временных затрат (не больше дня при условии четырех рабочих рук). При этом возводить стены гаража можно сразу же после установки свай.
Как сделать смотровую яму: пошаговая инструкция
Для оборудования смотровой ямы в помещении гаража необязательно иметь диплом строителя. Достаточно соблюдать пошаговую инструкцию.
Разметка и формирование котлована
Первое, что нужно сделать – разметить и выкопать котлован.
Для этой цели:
- отмеряют ширину, а также длину ямы согласно установленным размерам;
- вбивают во все 4 угла колья и натягивают леску;
- выкапывают котлован строго по обозначенной разметке;
- выравнивают стены;
- засыпают дно 2 слоями щебня любой фракции (высота 5 см), каждый раз его утрамбовывая;
- засыпают слоем строительного песка (5 см) и также утрамбовывают.
Гидроизоляция
Для защиты смотровой ямы от грунтовых вод необходима гидроизоляция. Она бывает 2-х видов:
Наружная
В процессе ее выполнения котлован застилают водонепроницаемым материалом. Каждый последующий слой должен закрывать предыдущий не меньше, чем на 15 см. Края пленки на 20–25 см выходят на пол гаражного помещения. Для большей прочности стыки склеивают двусторонним скотчем.
Наружную изоляцию делают исключительно во время постройки ямы. Некоторые пренебрегают ею, мотивируя это глубоким залеганием подземных вод, то есть минимальным риском поступления их внутрь ямы. Тем не менее, вероятность его повышения существует всегда. По этой причине лучше все-таки не пренебрегать таким видом защиты, как наружная гидроизоляция.
Внутренняя
Этот вид гидроизоляции предполагает обработку стен и дна ямы специальными составами, снижающими гигроскопичность строительного материала. В идеале выбирать специальный состав, предназначенный для обработки бассейнов. Он и выглядит привлекательнее, и защитит качественнее.
Другой способ предупредить попадание лишней влаги в яму –оборудовать кессон, представляющий собой металлический короб, который устанавливают в самом котловане. Для профилактики выдавливания устройства водой к его бокам приваривают металлические пруты длиной около 1 м и забивают в грунт.
Когда грунтовые воды просачиваются в яму после ее постройки, избавиться от них можно с помощью так называемого приямка –сделанного в одном месте ямы и закрепленного бетоном углубления. Это даст возможность собрать влагу в одном месте и облегчит работу в самой яме.
Внутренняя отделка ямы
Поскольку ремонтировать машину приходится и в прохладное время года, смотровую яму рекомендуется утеплить. Для этой цели часто используется экструдированный пенополистирол, который укладывают на стены и пол между гидроизоляционным покрытием и внутренней облицовкой.
На утеплитель кладут армирующую сетку и заливают пол бетоном (5 см). Бетон можно сделать своими руками, соединив 1 ч цемента М 400, 3 ч песка и 5 ч щебня.
После застывания бетона (1–2 недели) выкладывают стенки. Для этого рекомендуется использовать:
- кирпич (желательно влагостойкий керамический). Смотровая яма в гараже своими руками из кирпича делается обычно в полкирпича;
- строительные блоки;
- бетон армированный (марка М 250). Для армирования применяют специальную армировочную сетку или арматуру. Толщина бетонной стены составляет около 20 см.
Если облицовка стен кирпичом или строительными блоками не составляет особенного труда, то с заливкой стен бетоном придется повозиться больше. Прежде, чем их заливать, нужно сделать деревянную опалубку.
После выкладывания стен устанавливают металлическое ограждение вокруг входа в яму, которое должно примерно на 20 см подниматься над уровнем пола гаража.
Оформление дна
Дно в смотровой яме может быть земляным или залитым бетоном. В свою очередь, бетон покрывают плиткой, резиной либо деревом (доски, трапы).
Стандартные размеры
Не существует стандартных размеров, которым должна соответствовать данная конструкция. Габариты выбираются, исходя из размеров машины, и составляют:
минимальная ширина свободного пространства – не менее восьмисот миллиметров
Важно правильно рассчитать, на какое расстояние и ширину выполнять канаву при закладке ямы. Итоговые габариты по ширине должны быть меньше размера колеи авто на двести миллиметров (если брать расстояние между внутренними плоскостями ходовых колес)
Ширина канавы выполняется на триста миллиметров больше итоговых габаритов, для обеспечения укрепления стенок;
длина определяется размерами помещения, где выполняются работы и должна превышать соответствующие габариты машины не менее, чем на пятьсот миллиметров в каждую сторону. Учитывая изложенные обстоятельства, данный размер колеблется в диапазоне от двух до шести метров. Также необходимо учесть устройство лестницы для спуска в яму. Она выполняется в приставном или ступенчатом исполнении. Приставной вариант позволит сэкономить пространство, но менее безопасен и удобен;
параметр глубины зависит от роста автовладельца. Изначально котлован выкапывается до двух метров, чтобы в готовом виде высота составляла около метра восьмидесяти или немного больше. При выборе глубины необходимо отталкиваться от уровня залегания грунтовых вод.
Оптимальные габариты определяются особенностями помещения, где оборудуется яма, ростом хозяина машины и размерами автомобиля. Также необходимо заранее предусмотреть место расположения лестницы. Оптимальное решение – разместить ее сзади. Но иногда размеры гаража этого не позволяют, поэтому оптимальный выход – расположение входа сбоку. Перед началом строительства необходимо выполнить чертеж, с отображением фактических размеров помещения и ямы.
Легкового
Для легковых автомобилей размеры ямы будут немного меньше, поскольку это определяется габаритами транспорта. Также меньше внимания может уделяться укреплению стенок. Об основных размерных параметрах говорилось выше.
Грузового
Яма для грузового транспорта выполняется большей длины, но если над ней предполагается выполнение работ как для грузовых, так и легковых автомобилей, ширина подгоняется под колею легковушки.
Учитывая большую массу грузовой машины и возрастание нагрузки на пол, это должно быть учтено при укреплении стенок.
Пластиковые модели
Сегодня производители изделий из полимерных и пластмассовых материалов предлагают готовые пластиковые ямы для гаража. Надо отдать должное данному виду продукции, которая упростила сооружение смотровых ям. Предложений на рынке с каждым годом все больше и больше. Здесь не только широкий размерный ряд, но и разнообразие сырьевого материала, да и цены значительно разняться.
Для готового котлована нет надобности проводить гидроизоляцию. Главное – заложить хорошую песчаную подушку и засыпать песком пространство между стенками выкопанного углубления и сами пластиковым изделием.
