Смотровая яма в гараже

Подготовка материала и инструмента

При подготовке к строительству необходимо обеспечить выполнение предстоящих работ, запасясь следующими материалами:

• тридцатым или сороковым деревянным брусом, досками, щитами для опалубки;
• бетоном для укрепления стенок и заливки пола;
• кирпичом – если принято решение выполнить стены с использованием данных материалов. Возможно применение шлакоблока или пенобетона;
• полимерной пленкой толщиной от двух миллиметров, для устройства гидроизоляции;
• металлическим уголком для наружной окантовки;
• арматурой и стальной проволокой, чтобы изготовить каркас под бетонирование;
• цементом, песком или готовой смесью для выполнения кладки.

Из инструмента потребуется:

• строительный уровень, для выполнения каменных работ;
• бетономешалка, чтобы приготовить бетон или раствор;
• болгарка;
• столярный инструмент, гвозди – для устройства опалубки.

Требуемый инструмент и материалы должны быть подготовлены заблаговременно, чтобы не задерживать выполнение работ.

https://youtube.com/watch?v=bBwpXAKFCEs

Обзорная канава и грунтовые воды

Не всегда, к сожалению, в гараже можно изготовить обзорную канаву. При расположении грунтовых вод (ГВ) под гаражом на глубине меньшей двух метров, не стоит и приступать к строительству. Жизнь показывает, что в этом случае не поможет никакая гидроизоляция стен. Когда ГВ находятся на отметке ниже 2,5 метра, траншею можно соорудить при условии, что будет выполнена качественная гидроизоляция наружных стен смотровой канавы. Ее можно выполнить своими руками из нескольких слоев оклеечного материала: рубероид, Технониколь, Стеклоизол, Гидростеклоизол и других. Оклеивают поверхности с помощью расплавленного битума. Существуют материалы проникающего действия: Гидротекс, Акватрон-6, Пенетрон. Они удобны тем, что наносятся на сырой бетон и сокращают время ожидания. Хорошим глиняным замком служит жирная мятая глина.

https://youtube.com/watch?v=i-d4NoKzm8M

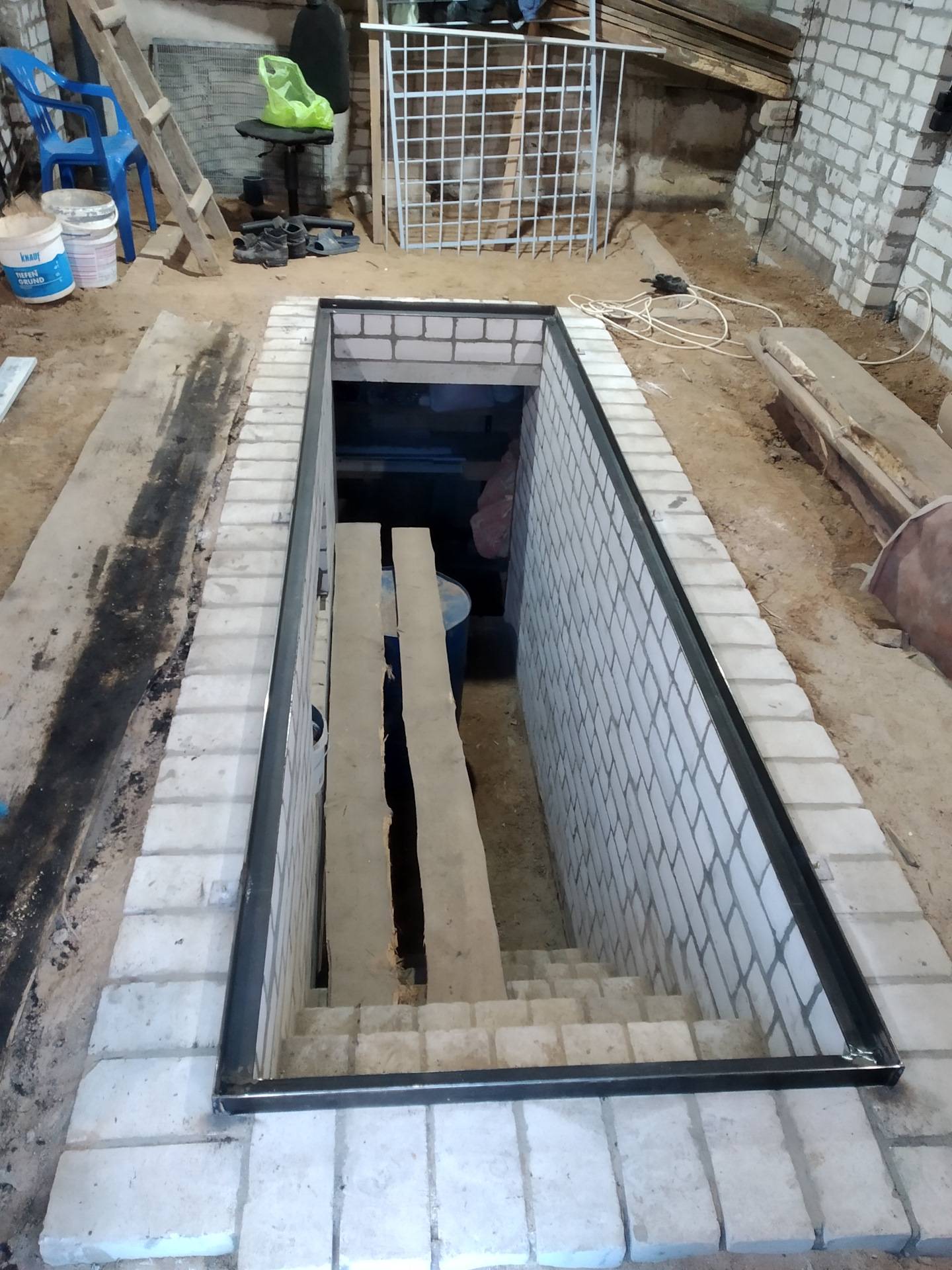

Как сделать кирпичную смотровую яму в гараже

Большая часть этапов совпадает с процессом обустройства бетонной ямы: отрывка котлована, его укрепление, гидроизоляция. Пол также лучше забетонировать, это проще, чем выкладывать его из кирпича.

В видео автор рекомендует устраивать стяжку с использованием наполнителя – обломков бетонной стяжки и кирпича.

Кладку начинают после того, как бетон на дне ямы наберет проектную прочность.

Можно чередовать кирпич с блоками.

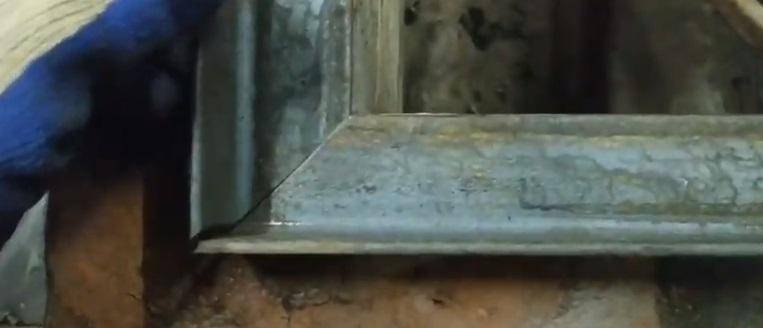

После завершения основной кладки по периметру укладывают уголок. С помощью подрезки по углам и сварки его соединяют в прочную раму.

К кирпичной кладке раму крепят с помощью штырей, выставляя по уровню. Делают дополнительный ряд кладки и усиливают соединение рамы со стенками с помощью цементного раствора.

После завершения монтажа стенок выполняют обратную засыпку грунта к стенкам, трамбуют грунт.

Внутренняя отделка, прокладка вентиляции и электричества выполняются так же, как и для бетонной ямы. В случае с кирпично-блочной кладкой также можно сразу закладывать ниши для электрооборудования и инструмента или оформлять их позже, вставлять в кладку трубы вентиляции.

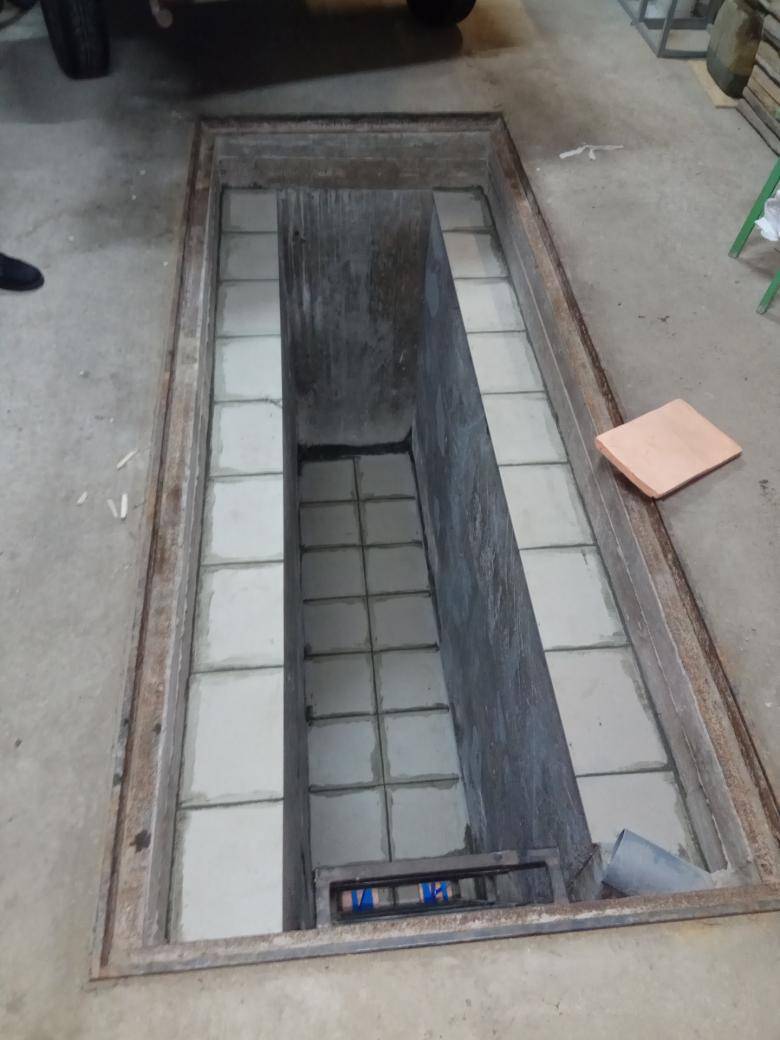

Назначение и особенности смотровой ямы

Чтобы закрывать смотровую яму, необходимо сделать люк из прочных материалов

Конструкция делает помещение более функциональным и позволяет сэкономить время и финансы. Владельцу не потребуется часто ездить в сервисный центр: в гараже, оборудованном ямой, удобнее проводить ремонтные операции. Помимо этого, ее можно использовать в качестве склада.

Яму можно обустраивать на начальных этапах строительства гаража или в уже эксплуатируемом помещении. Если есть возможность, лучше предусмотреть ее еще на этапе проектирования до начала возведения постройки. В этом случае затраты труда и времени будут меньше и не возникнет помех при изъятии грунта

В этом случае важно также заранее позаботиться о системе дренажа, включающей трубы, соединенные с коллектором. Это поможет вовремя отводить лишнюю влагу и снизить концентрацию испарений в воздухе, что способствует увеличению срока эксплуатации гаража

Если яму организуют в уже используемом гараже, трудозатраты будут больше

Но у такого варианта есть и плюс: закрытость строительной площадки. Крыша защищает яму от размывания дождем. Пол в помещении, как правило, представляет собой толстую армированную стяжку. При обустройстве ямы в этом случае создается разметка, а затем раздалбливается бетон. Арматурные хвосты обрезаются по периметру. Из получившегося котлована изымают почву и подушку из песка и гравия. Для этой операции используются обычные лопаты. Чтобы процесс шел быстрее, стоит пригласить помощника. Дно и стенки ямы нужно максимально выровнять

Если яму организуют в уже используемом гараже, трудозатраты будут больше. Но у такого варианта есть и плюс: закрытость строительной площадки. Крыша защищает яму от размывания дождем. Пол в помещении, как правило, представляет собой толстую армированную стяжку. При обустройстве ямы в этом случае создается разметка, а затем раздалбливается бетон. Арматурные хвосты обрезаются по периметру. Из получившегося котлована изымают почву и подушку из песка и гравия. Для этой операции используются обычные лопаты. Чтобы процесс шел быстрее, стоит пригласить помощника. Дно и стенки ямы нужно максимально выровнять.

Гидроизоляция смотровой ямы в гараже своими руками

При возведении объекта

Сделать гидроизоляцию вы можете своими силами, не обращаясь к специалистам. Первичную защиту делайте следующим образом:

1. На дно перед началом процесса бетонирования насыпьте гравий, его слой должен составлять 15 см.
2. После этого насыпьте 5 см песка. Подушку нужно утрамбовать, слои будут отлично отводить влагу.
3. Земляные стены еще до нанесения гидроизолирующего материала рекомендуется смазать жирной глиной. Для этой цели лучше всего подходит красная.

В продаже есть разные материалы, которые отлично подходят для защиты углубления. Битумные материалы производители выпускают в виде рулонов. Закройте материалом полки и ниши, которые находятся в углублении. Разделите рулон на фрагменты, нужно заранее смазать все части специальными растворителями.

Материал уложите так, чтобы листы размещались внахлест хотя бы на 10 см

Обратите внимание на стыки. Для их склеивания нужно воспользоваться горелкой, либо замажьте стыки расплавленным битумом

Некоторые автовладельцы используют для этой цели растворитель.

Полимерные мембраны. Их укладывают внахлест на каркас, для армирования используется металлическая сетка. Всю поверхность ямы закройте материалом. Соединяют мембраны сваркой. Может применяться горячая струя воздуха. Поскольку способ основан на использовании сварочного оборудования, такую работу лучше доверить специалистам.

Проникающие материалы. Купите специальную смесь, смешайте с водой. Раствор нужно наносить на слегка влажную поверхность смотровой ямы. После кристаллизации пору в бетоне надежно закупориваются.

Жидкая резина. Нанесите материал на увлаженную поверхность. Этот способ подходит, если температура окружающей среды находится в диапазоне от + 10 до + 24. Завершив напыление, подождите несколько часов.

Гидроизоляцию при строительстве гаража нужно делать в комплексе, она должна быть внутренней и наружной

Важно правильно определить глубину котлована

Производя вычисления, обязательно принимайте во внимание то, какой толщины будет подготовительный слой. Важна и высота потолка ямы

Выкопайте котлован, учитывая отступы. Делайте их шириной не менее 1 метра. Выровняйте дно котлована, делая небольшой уклон к стенам от центра. Сделайте гидрозатвор из глины, уложите. Слой должен быть не менее 10 см, утрамбуйте основание.

Для отвода воды от объекта сделайте дренажные траншеи. Их глубина должна быть не менее 0,5 м. Не забывайте про то, что траншеи нужно сделать с уклоном. На дно настелите геотекстиль, располагайте его так, чтобы он на метр выступал за края траншеи.

На геотекстиль насыпьте гравий слоем 5 см. Купите дренажные трубы и положите их в траншеи. Делайте уклон 50 см на 1 погонный метр. Для устройства дренажных труб покупайте асбоцементные изделия, либо полимерные или керамические трубы. Их нужно вывести к тому месту, где будет собираться вода. Трубы засыпьте слоем гравия толщиной 30 см. Заверните «пирог» с выступающим над траншеей полотном геотекстиля.

Котлован засыпьте щебнем и песком. Чередуйте слои, трамбуя каждый из них. Песок нужен для защиты гидроизоляции, ведь ее могут прорвать острые края крупных фракций. На основание положите рубероид, обязательно сварите его края, используя газовую горелку. Промажьте битумной мастикой. Повторите процедуру, настелив материал в 3 слоя. Если грунтовые воды могут подниматься выше ямы, то необходимо сделать еще больше слоев.

Подготовьте опалубку, залейте пол из бетона. Используйте те смеси, в состав которых входят модифицирующие добавки.

Как сделать смотровую яму: пошаговая инструкция

Для оборудования смотровой ямы в помещении гаража необязательно иметь диплом строителя. Достаточно соблюдать пошаговую инструкцию.

Разметка и формирование котлована

Первое, что нужно сделать – разметить и выкопать котлован.

Для этой цели:

• отмеряют ширину, а также длину ямы согласно установленным размерам;
• вбивают во все 4 угла колья и натягивают леску;
• выкапывают котлован строго по обозначенной разметке;
• выравнивают стены;
• засыпают дно 2 слоями щебня любой фракции (высота 5 см), каждый раз его утрамбовывая;
• засыпают слоем строительного песка (5 см) и также утрамбовывают.



Гидроизоляция

Для защиты смотровой ямы от грунтовых вод необходима гидроизоляция. Она бывает 2-х видов:

Наружная

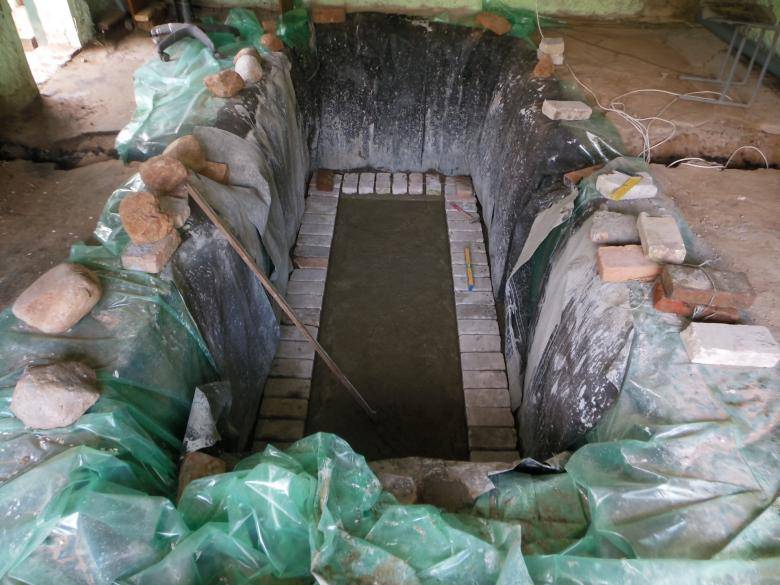

В процессе ее выполнения котлован застилают водонепроницаемым материалом. Каждый последующий слой должен закрывать предыдущий не меньше, чем на 15 см. Края пленки на 20–25 см выходят на пол гаражного помещения. Для большей прочности стыки склеивают двусторонним скотчем.

Наружную изоляцию делают исключительно во время постройки ямы. Некоторые пренебрегают ею, мотивируя это глубоким залеганием подземных вод, то есть минимальным риском поступления их внутрь ямы. Тем не менее, вероятность его повышения существует всегда. По этой причине лучше все-таки не пренебрегать таким видом защиты, как наружная гидроизоляция.

Внутренняя

Этот вид гидроизоляции предполагает обработку стен и дна ямы специальными составами, снижающими гигроскопичность строительного материала. В идеале выбирать специальный состав, предназначенный для обработки бассейнов. Он и выглядит привлекательнее, и защитит качественнее.

Другой способ предупредить попадание лишней влаги в яму –оборудовать кессон, представляющий собой металлический короб, который устанавливают в самом котловане. Для профилактики выдавливания устройства водой к его бокам приваривают металлические пруты длиной около 1 м и забивают в грунт.

Когда грунтовые воды просачиваются в яму после ее постройки, избавиться от них можно с помощью так называемого приямка –сделанного в одном месте ямы и закрепленного бетоном углубления. Это даст возможность собрать влагу в одном месте и облегчит работу в самой яме.

Внутренняя отделка ямы

Поскольку ремонтировать машину приходится и в прохладное время года, смотровую яму рекомендуется утеплить. Для этой цели часто используется экструдированный пенополистирол, который укладывают на стены и пол между гидроизоляционным покрытием и внутренней облицовкой.

На утеплитель кладут армирующую сетку и заливают пол бетоном (5 см). Бетон можно сделать своими руками, соединив 1 ч цемента М 400, 3 ч песка и 5 ч щебня.

После застывания бетона (1–2 недели) выкладывают стенки. Для этого рекомендуется использовать:

• кирпич (желательно влагостойкий керамический). Смотровая яма в гараже своими руками из кирпича делается обычно в полкирпича;
• строительные блоки;
• бетон армированный (марка М 250). Для армирования применяют специальную армировочную сетку или арматуру. Толщина бетонной стены составляет около 20 см.

Если облицовка стен кирпичом или строительными блоками не составляет особенного труда, то с заливкой стен бетоном придется повозиться больше. Прежде, чем их заливать, нужно сделать деревянную опалубку.

После выкладывания стен устанавливают металлическое ограждение вокруг входа в яму, которое должно примерно на 20 см подниматься над уровнем пола гаража.

Оформление дна

Дно в смотровой яме может быть земляным или залитым бетоном. В свою очередь, бетон покрывают плиткой, резиной либо деревом (доски, трапы).

Бетонная смотровая яма своими руками

Это один из самых популярных вариантов обустройства. Процесс подробно описан в видео ниже.

При выборе размеров для котлована необходимо учесть планируемую толщину стенок и увеличить глубину смотровой ямы на толщину песчано-гравийной подушки.

Котлован немного (или достаточно сильно, с углом до 30 градусов при сыпучем грунте) расширяется кверху.

После получения углубления необходимых габаритов в рыхлом грунте имеет смысл обмазать стенки глиной – это помешает им осыпаться в процессе дальнейших работ.

На выровненное дно засыпают 6…10 см щебня и столько же песка, слои трамбуют вручную или с применением механической трамбовки. Далее заливают первичный слой бетона – «молоко» для скрепления трамбованной подушки. Сразу же организуют гидроизоляцию. На фото показано два слоя – обычная полиэтиленовая пленка на дне и более солидная на дно и всю высоту стенок с захлестом на пол гаража. Стыки и углы ОБЯЗАТЕЛЬНО проклеиваются и делаются внахлест.

После этого укладывают армирующую сетку и заливают основной слой.

Для бетонирования стенок потребуется опалубка. Поскольку важна внутренняя поверхность ямы, опалубку устанавливают изнутри, предварительно закрепив на стенках котлована армирующую сетку.

До бетонирования необходимо установить вытяжную и приточную трубы вентиляции.

Также устанавливаются короба с заключенными в гофро-рукав кабелями подачи электроэнергии.

После установки опалубки выполняется бетонирование.

Желательно одновременно выполнить бетонирование всего пола в гараже – это сократит время на обустройство.

После набора бетоном проектной прочности (хотя бы 50…60%) можно убрать опалубку, проверить свободный проход воздуха в вентиляционные трубы, положение и работоспособность электропроводки.

В нишах обустраивают розетки и светильники.

Стены штукатурят изнутри и окрашивают (по желанию). Монтируют дощатый настил на яму.

Обратите внимание: дощатые крышки делаются из отдельных частей. Так удобнее поднимать их по мере необходимости, проще заменять поврежденные части

Деревянные детали смотровой ямы обязательно следует обрабатывать антисептиком.

Планирование работы

Лучше всего делать яму еще до постройки гаража. Место при этом вокруг свободно, есть доступ к площадке. Можно даже пригнать технику, чтобы выкопать котлован, это очень сильно облегчит и ускорит рабочий процесс. Нужно учесть несколько важных нюансов:

Ленточный фундамент своими руками: инструкция для начинающих с фотоЛенточный фундамент для дома – бетонная полоса определенного размера, уложенная в установленные углубления под…

1. Уровень залегания грунтовых вод. Если они залегают близко к поверхности, это существенно усложнит процесс. Во-первых, придется делать очень надежную гидроизоляцию, чтобы не допустить подтопления. Во-вторых, выбрать период, когда грунтовые воды имеют минимальный уровень, тогда можно выкопать яму без риска обрушения стенок.
2. Ширина смотровой ямы. По ГОСТ стандарт составляет 800-850 мм, это подходит для всех автомобилей, в том числе и компактных. Лучше не делать размер под конкретную модель, так как потом, когда будет другая, может оказаться, что у нее другие габариты, и она не может заехать на яму. А так можно будет чинить и легковую машину, и грузовик.
3. Длина. Тут нет жестких требований, если исходить из нормативов, то она должна быть на метр длиннее машины, чтобы оставался вход. Минимальный размер равен метру, меньше делать уже нельзя, так как будет мало пространства. Можно сделать и намного длиннее машины, иногда на одной яме становятся два транспортных средства.
4. Глубина. Удобнее всего работать, если над головой стоящего во весь рост человека остается еще 15 см пространства. Тогда не нужно очень высоко поднимать руки и нет риска постоянно ударяться головой о днище и выступающие элементы. Если яма делается под нескольких человек, нужно выбрать средний показатель роста.

После определения размера смотровой ямы для гаража нужно делать проект. Это несложно, зато существенно упрощает дальнейшую работу, так как на руках будут точные размеры:

Учитывать толщину используемых материалов. Если ширина ямы 800 мм, к ней добавляется толщина стенок и зазор под гидроизоляцию, если стенки снаружи будут дополнительно изолировать глиной. То же самое и с глубиной

Нужно учесть, что на дно насыпается подушка, по ней заливается стяжка, важно рассчитать толщину слоев и добавить все это к планируемому показателю.
Продумать конструкцию лестницы. Она должна быть простой и безопасной

Чаще всего используют деревянные или металлические конструкции. Можно залить лестницу из бетона, но она займет полметра пространства, что чаще всего недопустимо в ямах небольшого размера. Еще один вариант – деревянная конструкция с выдвижными ящиками в ступеньках, там можно хранить инструмент.
Сделать точный эскиз со всеми параметрами. Не забыть про толщину стяжки на полу в гараже, если она еще не залита. Гаражный пол толстый, и может оказаться, что яма слишком глубокая. Придется делать деревянные щиты из реек и класть на пол, чтобы поднять уровень и обеспечить удобство ремонтных работ.
Можно сделать ниши в стенках ямы. В них удобно класть инструмент при работе, но при этом стенки получаются заметно толще. Иногда под полом гаража делают полноценный погреб, но в этом случае конструкция больше похожа на подвал и под нее нужно копать котлован.

Важно!Делать чертеж нужно как можно подробнее. Тогда будет намного проще провести расчеты нужных для работы материалов.. Если нет опыта в строительстве, лучше посмотреть у соседа по гаражу или знакомого уже готовый вариант

Все будет видно наглядно, и многие моменты станут понятны. Заодно можно получить много полезных советов от того, кто уже делал такую работу. Есть много фото на специализированных ресурсах

Если нет опыта в строительстве, лучше посмотреть у соседа по гаражу или знакомого уже готовый вариант. Все будет видно наглядно, и многие моменты станут понятны. Заодно можно получить много полезных советов от того, кто уже делал такую работу. Есть много фото на специализированных ресурсах.

Подготовка

В первую очередь понадобится провести комплексные подготовительные работы. Сейчас мы выделим все наиболее важные моменты.

Грунтовые воды

Большое значение имеет один фактор риска – уровень подъема грунтовых вод. От этого во многом зависит конечный успех работы по строительству смотровой ямы. В некоторых случаях приходится отказаться от устройства такой ямы или погреба. Нужно быть заранее готовым к тому, что уровень вод окажется критичным.

К сожалению, в некоторых населенных пунктах вовсе нет геологических специализированных служб, где производят соответствующие изыскания. Но вы можете самостоятельно определить уровень подъема грунтовых вод с достаточно высокой точностью. Это делается следующим образом. Вам нужно выкопать шурф глубиной 2,5 метра. Следите, до какого уровня поднимется вода. Когда подтверждаются худшие прогнозы, то есть воды залегают слишком близко к уровню земли, от строительства смотровой ямы лучше отказаться. Конечно, чисто теоретически, можно обеспечить гидроизоляцию даже в такой ситуации, но тогда яма будет напоминать больше бункер, потребуются большие усилия и вложения в строительство, а опасность затопления все равно сохранится.

Еще один вариант, который поможет справиться с природным фактором риска, заключается в обустройстве дренажа. Бывает так, что автолюбитель занимается своей машиной профессионально, смотровая яма ему необходима, а возможности выбрать другой участок нет. В таком случае следует сделать качественный дренаж подпочвенных вод. Выкапывается специальный дренажный колодец за пределами гаражного помещения, куда и отводится вода. Но такая работа трудоемкая, требует существенных вложений.

Грамотно определяем размеры смотровой ямы

Очень важно сразу точно определить оптимальные параметры смотровой ямы. Она не должна быть слишком большой, но в тесноте работать тоже неудобно

Все должно быть грамотно подобрано, безусловно, в соответствии с габаритами автомобиля.

Все должно быть грамотно подобрано, безусловно, в соответствии с габаритами автомобиля.

Остановимся на методах определения ключевых параметров.

• Длина ямы. Учитывайте параметры автомобиля. Обычно стандартная длина смотровой ямы для легковой машины составляет примерно 4-5 метров. Чтобы обустроить удобный спуск с приставной или монолитной лестницей, надо добавить еще один метр. Это хорошие параметры, которые ориентированы на комфортное, рациональное использование смотровой ямы. Вам уже не понадобится регулярно передвигать автомобиль в ходе проведения ремонтных работ, как это бывает, если яма слишком маленькая, короткая.
• Ширина. Здесь для вас ключевую роль играет расстояние между колесами машины. Стандартный параметр для современных легковых автомобилей – яма с шириной 75-80 см. Такой ширины будет вполне достаточно, при этом она не слишком большая.
• Глубина. Тут все строго индивидуально. Конечно, в смотровой яме работают стоя. Некоторые выкапывают неглубокие ямы, чтобы не провоцировать давление и протекание грунтовых вод, однако работать сидя на табуретке неудобно. Лучше сделать хорошую глубокую смотровую яму. К росту автолюбителя прибавляется примерно 15 см. Когда возникают какие-то сомнения относительно глубины (например, когда в яме планируется работа нескольких людей с разным ростом), разумеется, лучше сделать ее больше. Ведь при необходимости под ноги просто можно сделать небольшой помост.

Когда параметры определены, надо сделать чертеж, а на нем прописать все точные размеры. Потом эта схема переносится на место строительства, выкапывания котлована.

Методы строительства

Процесс строительства во многом будет зависеть от метода обустройства смотровой ямы. Оптимальный вариант – закладывать основу сразу, еще на этапе возведения ленточного фундамента и цоколя гаража. В таком случае и котлован тоже выкапывает экскаватор. Параллельно идут и работы по гидроизоляции, вентилированию и утеплению ямы с гаражным помещением в целом.

Но достаточно часто приходится заниматься строительством уже после возведения коробки гаража. Конечно, тогда и копать котлован приходится вручную.

Обратите внимание на один существенный момент. Вам понадобится грунт от разработки, чтобы потом засыпать им пазухи, а также повышать уровень пола в помещении

Дело в том, что пол гаража делают по отметке выше, чем дорога, на которую автомобиль выезжает

Дело в том, что пол гаража делают по отметке выше, чем дорога, на которую автомобиль выезжает.
