Смотровая яма в гараже своими руками из кирпича

Какие материалы использовать для строительства

Для строительства стен можно использовать следующие материалы:

• кирпич;
• строительные блоки;
• монолитный бетон.

При использовании кирпича, лучше выбрать керамическую модель, она не боится влаги. Делаются стены в полкирпича или в целый кирпич. В зависимости от метода кладки толщина получится 12 см или 25 см.

Применять кирпич рекомендуется на сухом и плотном грунте

Важно, чтобы подземные воды не контактировали с материалом. Если вода поднимается высоко, следует делать отделку ямы из бетона

При выборе строительных блоков тоже рекомендуется остановиться на тех, которые не боятся влаги. Чаще всего выбирают бетонные. Другие можно использовать только с внешней гидроизоляцией, но даже она не способна гарантировать, что они не будут рассыпаться, если вода находится близко.

С бетонными стенами все проще – материал не боится влаги и даже способен стать прочнее от нее. Стены заливаются бетоном марки М250, для пола же выбирают марку М200. Чтобы конструкция не сложилась, нужно сделать ее прочной. Поэтому нужен качественный армированный бетон.

При использовании бетона толщина стены получится от 15 см

Важно, чтобы бетон армировался. В качестве арматуры подойдет готовая проволочная сетка толщиной 5-6 мм и шагом 15 см (если вода находится глубоко)

Также можно связать каркас на основе арматуры. Его диаметр – 1-1,2 см. Устанавливается она с шагом 20 см. Чтобы сделать конструкцию прочнее, можно установить один прут на стены и пол и изогнут его.

Как выкопать смотровую яму в гараже

Часто копать смотровую яму приходиться вручную

Размеры котлована под смотровую яму определяются материалом, из которого вы решите сделать её пол и стены.
Кроме того, необходимо обеспечить засыпку наружных стенок ямы песком, глиной или граншлаком, а под заливку пола (или выкладку его из кирпича) обязательно нужно подготовить дно котлована, сначала засыпав его крупным гравием или шлаком, а потом – несколькими слоями утрамбованного песка. Если вы планируете оснастить смотровую яму вентиляцией, во время выкапывания котлована позаботьтесь и об обеспечении места для установки вентиляционных труб.
Начало копки может быть осложнено необходимостью удаления покрытия пола гаража (под размер котлована).
Наиболее трудным в этом случае представляется удаление бетонного пола – понадобится и отбойный молоток( либо профессиональный перфоратор), и «болгарка» — для резки арматуры.
Скорость самой копки, в первую очередь, зависит от свойств грунта.
Но перед тем, как перейти к описанию различных способов строительства ям, рассмотрим наибольшее затруднение, могущее стать помехой – это высокий уровень грунтовых вод.

Обустраиваем смотровую яму

Оснащение

Вентиляция

Для сооружения вентиляции достаточно использовать сантехнические ПВХ трубы. Чтобы обеспечить их «врезку» в смотровую яму, достаточно при заливке стен бетоном или закладке кирпичом оставить необходимые по размеру отверстия. Например, при заливке бетоном вставить соответствующие по диаметру обрезки древесины. Высоту приточной трубы рекомендуется делать на расстоянии 15 см от пола, а вытяжку – на расстоянии 25 см от верхнего края.
Многие автовладельцы (и владельцы небольших автосервисов) вообще не делают вентиляции. Для того, чтобы пол в яме был чистым, они попросту засыпают его древесными опилками, что тоже весьма способствует его чистоте и сухости.

Освещение

Для освещения категорически запрещается использования сети 220 Вольт, и это справедливо – в процессе ремонта авто можно по неосторожности «заехать» в осветительный прибор металлическим инструментом, что может закончиться для мастера плачевно. Но и усложнять жизнь, планируя при постройке ямы установку стационарных осветительных приборов, тоже неразумно.
Достаточно вывести под полом (при постройке ямы) несколько розеток от трансформатора 12-36 вольт и сделать в разных местах (согласуясь со своим опытом) источники питания безопасные для жизни. Можно ещё сделать металлические закладные пластины, для светильников на магните

Можно ещё сделать металлические закладные пластины, для светильников на магните.

Лестница в смотровую яму

Лестницу, как показывает практика, лучше делать из дерева – при ремонте авто на неё нередко попадают технические жидкости, а с помощью опилок и ветоши деревянная лестница становится «безопасной», то есть нескользкой.

Чем закрыть

Как показывает практика, для этой цели лучше всего подходят обрезки досок 25-30 мм. Но наиболее творческие натуры соединяют эти доски тросом, что позволяет скатать весь настил, подобно коврику.
Впрочем, если яма постоянно «в работе», зачем её закрывать?


Рекомендации по планированию постройки

Условием высококачественного применения смотровой ямы как тех. постройки и места для сохранения продуктов считается воплощение всех общепризнанных норм возведения таких сооружений. Начинать надо со схемы расположения ямы и чертежа ее устройства.

Эта система требует кропотливого планирования дел. Принципиальным фактором считается установление свойств земли и состояния грунтовых вод. Более пригодной для схожих построек считается глинистая почва. Она не пропускает воду, а значит, имеет возможность быть типичной водоизоляционной поверхностью, но и имеет недостатки, которые тоже надо учитывать.

Когда грунтовые воды скапливаются, в связи с их расположением, смотровой яме нужна дренажная система для отвода излишней воды.

Все это нужно предусмотреть на этапе планирования видов работ и затрат на них при сооружении ямы, чтобы сделать работу быстро и организовано без различных доработок и исправлений.

Строительные работы

Для начала проводим разметку, используя рулетку и маяки. Выкапываем яму. Кстати, не спешите выбрасывать весь грунт. Оставьте небольшое количество для того, чтобы засыпать стенки после заливки. Пол вырытой ямы должен быть ровным. После чего на дно ямы насыпают слой щебня с песком и тщательно утрамбовывают.

Вся работа представляет собой наслаивание одного материала на другой: слой щебня (15 см) закрывается слоем песка (5-7 см), на песок укладывается рубероид. При этом его края должны закрывать и нижние участки стен (приблизительно 10-15 см). Далее бетон заливает слой рубероида. Теперь пришло время сделать конструкцию крепкой. Для этого на залитый и немного подсохший пол помещают металлическую сетку и заливают ее раствором цемента. Слой должен получиться достаточно толстым (6-7 см). Только когда полы в яме основательно схватятся, можно приниматься за стены. На них наносится небольшой слой глины, далее – слой рубероида.

Следующим этапом будет сборка опалубки. Когда вы ее будете собирать, обязательно учитывайте расположение полок для инструментов, которые имеются в проекте. Когда опалубка собрана, ее заливают толстыми слоями цемента (35-40 см). Не забудьте утрамбовывать материал в процессе заливки. В каждый слой добавляйте полоску металлической сетки.

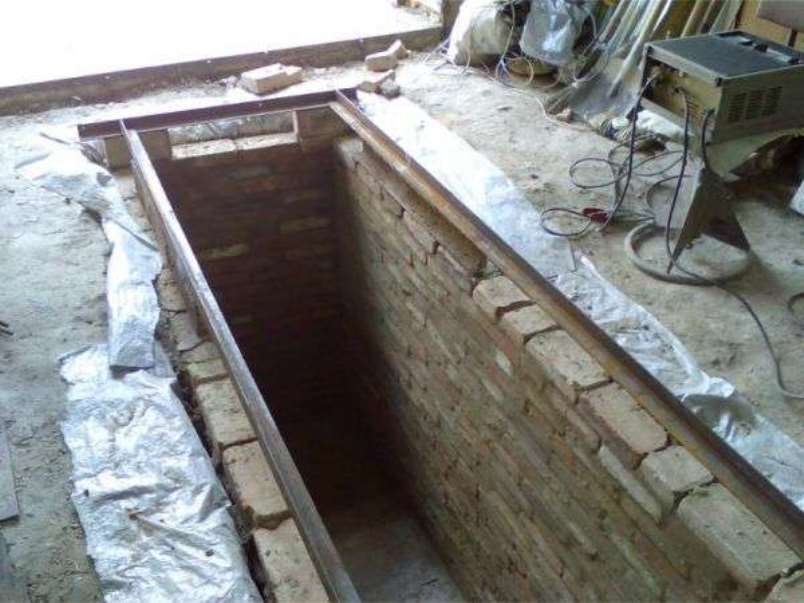

Закладная рама устанавливается сверху стен, когда все они полностью вылиты. Чтобы закрепить анкера, можно применять стальные пруты длиною в полметра. Установите раму так, чтобы по краям ямы получились невысокие бордюры. Они будут служить страховкой, чтобы колесо случайно не соскочило с краев ямы.

Когда бетон окончательно схватился, можно приступать к обратной засыпке стен. Грунт нужно как можно лучше утрамбовать, насыпать сверху щебень и с помощью бетона выровнять с полом. Яма готова.

Также в смотровую яму можно провести освещение. Провода при этом следует поместить в гофротрубу, а розетка должна находиться в герметичном корпусе. Лестницу для ямы можно не закреплять – доставать ее по мере необходимости.

Многим автовладельцам знакома проблема: в дождливую погоду грязная машина ставится в гараж, и все это попадает в помещение или, того хуже – прямиком в смотровую яму.

Форумчане предположили, что система будет забиваться песком и прочим мусором. Поэтому лучше просто накрыть яму щитом, сделав вокруг нее небольшой бортик, а пол организовать так, чтобы все сливалось наружу.

Но тут возможна другая проблема: если делать уклон наружу в сторону ворот, то во время мороза вода будет скапливаться и замерзать внизу ворот – или внутри гаража, или снаружи.

Vzik планирует сделать в гараже лоток с пескоуловителем и отводом воды в фильтрующий колодец. Тогда можно будет и машину, и гараж помыть.

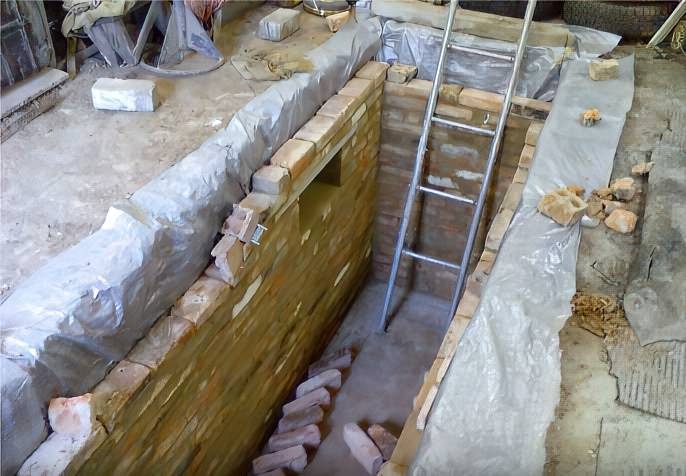

Форумчанин Las9w рассказывает о своем опыте строительства ямы в готовом гараже.

• Выкопал яму.
• Гидроизоляция материалом типа рубероида/рубимаста.
• Выложил срезанные с пола гаража куски бетона на пол ямы и засыпал это песком на пару см вверх.
• Забетонировал пол (5-10 см бетона).
• Выложил стены кирпичом с армированием сеткой каждые 3-4 ряда.
• Оставшееся пространство между рубероидом и стеной ямы засыпал выкопанной ранее землей с трамбовкой.

fidel1970 советует выкладывать стены ямы в один кирпич («так надежней, да и ниши для инструмента и освещения легче делать»), а сверху сделать обвязку металлическим уголком. Также форумчанин рекомендует вместо земли засыпать пространство глиной.

Посмотрите видео, в котором специалист советует, как сделать гидроизоляцию погреба в гараже. Гараж можно совместить со столярной мастерской – столяр Александр рассказывает как раз о таком решении. Почитайте полезные решения для владельцев дачного транспорта. А в этой теме форума вы можете проследить за строительством каркасного гаража.

Подписывайтесь на канал чтобы не пропустить следующую публикацию!

Расчет требуемого количества блоков

Для начала необходимо узнать периметр стен. Нам потребуется сложить длину и ширину постройки и умножить их сумму на 2. Для гаража стандартных размеров 3х6 м периметр будет равен (3 + 6) х 2 = 18 м.

Теперь требуется определить площадь стен. Допустим, их высота составляет 2,3 м. Умножаем периметр стен на высоту здания. Площадь будет равна 18 х 2,3 = 41,4 кв. м.

Стандартный размер шлакоблока 0,19 х 0,39 м. Перемножаем эти цифры. Боковая его площадь будет составлять 0,0741 кв. м. Теперь осталось узнать количество блоков, требуемых для укладки стен гаража размером 3х6 м. Периметр 41,4 кв. м делим на площадь одного блока 0,0741 кв. м. Получаем 558,7 штук. Округляем число до 559. Брать шлакоблоки необходимо с запасом 5-10% на резку и брак. Прибавляем к полученному числу 559 еще 56 блоков. Получаем 615 штук. Учтите, что данный расчет ведется без учета полнотелых блоков, идущих на возведение фундамента. Для него расчет следует произвести отдельно.

Для расчета требуемого количества шлакоблоков можно использовать и онлайн-калькуляторы. К примеру, этот:

При возведении стен отапливаемых помещений шлакоблоки, способные быстро впитывать влагу, требуют дополнительной облицовки и утепления. Иначе в зимнее время конденсат, образовавшийся на стыке тепла и холода, застывая, быстро разрушит стены.

Сарай: устройство с фундаментом и без, поэтапная инструкция как построить своими руками (50+ Фото & Видео) +Отзывы

Сложности, с которыми можно столкнуться

Главная сложность и опасность при строительстве ямы – это подъём и прорыв грунтовых вод. От них не спасёт никакая гидроизоляция. Возможный способ минимизировать эту неприятность – пробурить в нижней точке ямы глубокую скважину, вмонтировать туда канализационную трубу и отводить воду подальше в сторону.

Проблема вентиляции ямы решается проще, но забывать о ней нельзя. Вентиляция может быть общая для всего гаража, а может быть автономная для ямы.

Пучение грунта зимой и осадка всего гаража в тёплую погоду несут в себе ещё одну опасность. Стены ямы могут зимой повредить пол гаража, между стенами ямы и основным грунтом образуются щели. В качестве амортизатора на самое дно котлована ямы слоями насыпают песок и щебень, слои трамбуют. Между стеной ямы и стеной котлована тоже засыпается слоями песок и щебень.

Этапы работы

Подготовка котлована

Размеры котлована на 20—25 см больше размеров ямы. Для закладки дренажа делают траншею по периметру ниже уровня стяжки пола. Если предусмотрены ниши, вынимают грунт в месте их расположения. Траншея для вентиляционной трубы должна быть проложена под фундаментом гаража и выведена наружу. Копать предпочтительнее вручную, но если готовят котлован до возведения стен, то можно — трактором. При этом нужно разметить и вбить колышки, чтобы не потребовался дополнительно грунт для засыпки.

Обустройство пола и стен

После того как котлован готов, зачищают и выравнивают пол, стены и ниши от лишнего грунта. Затем на дне дополнительно делают подложку для стяжки, послойно засыпая глину, щебень средней фракции, песок и мелкий гравий. Первые 2 слоя закладывают толщиной 10 см, а последующие — по 5 см. Слои поэтапно тщательно выравниваются и утрамбовываются.

Гидроизоляция и сток воды

Этот этап является необходимым и обязательным, если грунтовые воды залегают на расстоянии менее 2 м. Для этой цели используется рубероид или изолон, который покрывает дно и стены с запасом по 30 см с каждой стороны. Концы загибают и фиксируют. Гидроизоляционный материал укладывают с нахлестом 8—10 см

При укладке рубероида важно промазывать швы битумной мастикой для создания герметичности. Таким же образом гидроизолируют места будущих ниш

До укладки гидроизоляции по внешней стороне стенок закладывают асбестовые трубы диаметром 5—8 см, которые будут выполнять роль дренажа.

Бетонирование пола

Для бетонирования сваривают или связывают стальной проволокой решетку из арматуры толщиной 5—8 мм с ячейкой 10×10 см. Подготовленную конструкцию устанавливаем над полом на высоте 6—8 см. Перед заливкой бетоном, уровнем проверяют горизонтальность укладки. Для приготовления раствора используют цемент М500, песок и мелкий гравий фракции 1,5—2 см в пропорциях 1:4:2. Готовой смесью заливают армированное дно и делают стяжку толщиной от 10 до 15 см. Разравнивают бетонную смесь под горизонтальный уровень.

Вентиляция

Со временем в смотровой яме скапливаются токсичные запахи и влага. Вытяжка существенно снизит их концентрацию. Вентиляционную трубу прокладывают с зазором от пола 10—15 см. Обычно используют пластиковую трубу диаметром 10—12 см. Поворотное колено для соединения выбирают металлическое, чтобы при бетонировании пола гаража от нагрузки оно не погнулось. Дальнейший отвод выполняют металлической трубой диаметром 10—12 см, которую прокладывают ниже уровня стяжки. Еще одно поворотное колено устанавливают на выходе наружу. Затем крепят воздухоотвод на расстоянии 15—20 см от внешней стены. Защиту от попадания осадков обеспечивают конусовидным колпаком, изготовленным из оцинкованного железа.

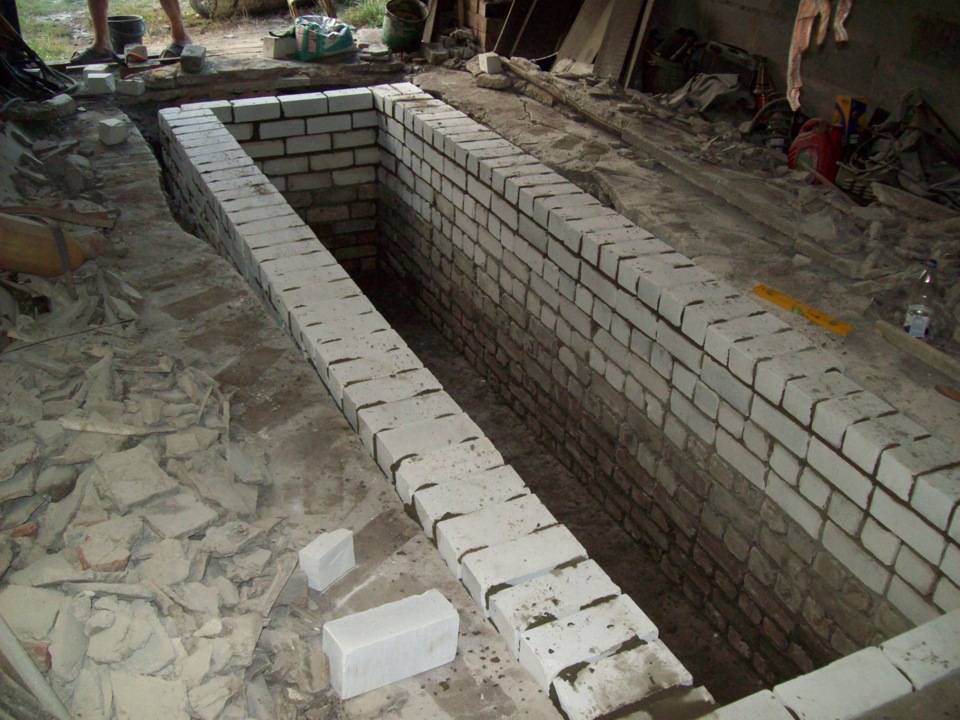

Кладка кирпича

Кирпич начинают класть с углов, при этом обеспечивая перевязку между собой. Укладку первого ряда контролируют уровнем. Для усиления конструкции после каждых двух рядов прокладывают металлическую сетку. Кладка выполняется в половину или четверть кирпича. Раствор готовят из песка и цемента в пропорциях 3:1. При помощи веревочного отвеса контролируют вертикальность возводимых стен. Стенки ниш выкладывают до проектного уровня и делают перекрытие бетонной плитой. После выведения стен до уровня пола гаража и полного высыхания их можно обложить плиткой. Для усиления конструкции по размерам внутреннего периметра сваривают уголок сечением 5×5 см. К полученному прямоугольнику приваривают от 8 до 20 арматурных усов длиною 20—25 см. Забетонированные в стяжку пола, они укрепят смотровую яму.

Смотровая яма в гараже из кирпича возводится довольно просто и служит незаменимым помощником для владельцев автотранспорта при осмотре и ремонте машины.

Для тех, кто умеет и любит ремонтировать, устранять мелкие неисправности в машине самостоятельно, смотровая яма просто необходима.

Сегодня хорошо развита сеть автомастерских и центров по обслуживанию и ремонту автомобилей. Тем не менее, многие водители получают даже удовольствие от того, что могут сами найти и устранить неполадки в своем авто, это своего рода разрядка от основной трудовой деятельности.

Кроме того, это еще и моральное удовлетворение, что сами подготовили свой автомобиль к техосмотру плюс сэкономили определенную сумму своего бюджета. Зачастую такие умельцы помогают в ремонте и своим друзьям.

Смотровые ямы устраиваются также в гаражах для обслуживания крупной автомобильной техники – грузовых авто, автобусов и прочего автотранспорта. Предлагаю рассмотреть вопрос о том, как строится смотровая яма в гараже из кирпича для вашего легкового автомобиля.

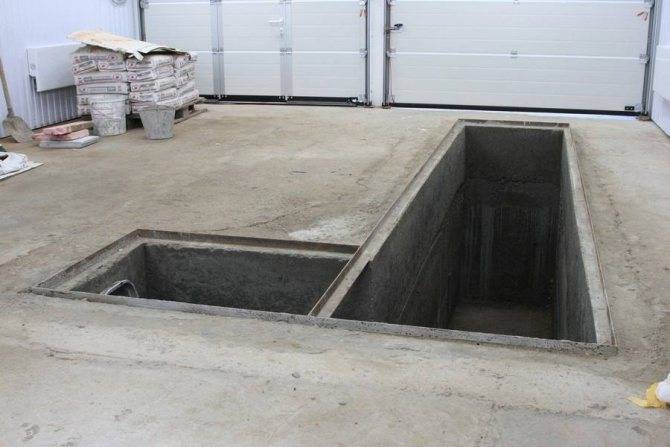

Бетонирование смотровой ямы в гараже

Делаем пол в смотровой яме из бетона

Перед тем как мы приступим к строительству стен, нам необходимо “довести до ума пол”, для этого первым делом выравниваем на нем грунт. Далее следует насыпать и утрамбовать примерно 100 мм щебня, который покрывается вдвое меньшим слоем речного песка, последний, в свою очередь, тщательно трамбуется. Далее следует уложить гидроизоляционный материал, однако крайне желательно перед этим промазать получившуюся «подушку» глиной, ее слой послужит дополнительной защитой от влаги.

Широко распространены для гидроизоляции в гараже следующие материалы:

Похожие:

• рубероид и еврорубероид;
• рубемаст;
• полиэтиленовая пленка.

Далее следует армировать наш будущий пол смотровой ямы, сделать это можно либо уложив и связав прутья арматуры, либо используя специальную армирующую сетку с сечением арматуры 40 – 50 мм.

После этого готовим раствор со следующими пропорциями компонентов:

• 1 часть цемента;
• 2 части песка;
• 4 части щебня.

Заливаем этим раствором пол, толщина слоя от 50 мм. После выравнивания ждем схватывания раствора, в жаркое время года бетон необходимо регулярно поливать во избежание его растрескивания.

Делаем стены

Для возведения стен будем использовать раствор с такими же пропорциями. Заливать стены мы будем поэтапно слоями высотой 300 – 400 мм. Для этого выставляем по всему периметру ямы опалубку, при этом ориентируемся на толщину стен в 150 – 200 мм. Монтируя щиты, следует пользоваться уровнем, т.к. их отклонение от вертикали недопустимо.

Производим армирование, аналогично армированию пола, следует делать армирование таким образом, чтобы арматура выступала выше заливаемого бетона, тем самым межслойные швы будут дополнительно укреплены. Далее производим бетонирование смотровой ямы в гараже, заливаем его в полученную опалубку, трамбуя его деревянным бруском, чтобы выгнать наружу весь воздух.

Освещение смотровой ямы в гараже обычно монтируется в самом верхнем слое заливаемого бетона.

Однако заливая последний слой, следует позаботиться не только об освещении, а и подумать о том, чем можно будет закрыть яму в гараже. Этим вы не только обезопасите себя от случайного падения в нее, но и убережете своего “железного друга” ведь на его днище будет скапливаться гораздо меньше конденсата.

В большинстве случаем для этих целей используют доски, укладываемые по ширине ямы. Нам потребуется сварить и смонтировать прямоугольный каркас из металлического уголка. К каркасу привариваются металлические прутки, это может быть арматура или достаточной толщины проволока, которые при заливке последнего бетонного слоя стены смотровой ямы погружаются в раствор.

Необходимые материалы

Смотровую яму обычно выкладывают бетонными блоками или кирпичом. Нередко стены заливают монолитным бетоном

При выборе кирпича для постройки смотровой ямы следует обратить внимание на керамический. Таким изделиям не страшна повышенная влажность

Стены смотровой ямы возводятся в полкирпича

При достаточном количестве материала их можно класть в кирпич. Стенки при этом могут иметь толщину 12 или 25 см. Такие параметры следует учитывать во время разметки котлована. Для простоты работ следует выполнить точный чертеж конструкции

Стены смотровой ямы возводятся в полкирпича. При достаточном количестве материала их можно класть в кирпич. Стенки при этом могут иметь толщину 12 или 25 см. Такие параметры следует учитывать во время разметки котлована. Для простоты работ следует выполнить точный чертеж конструкции.

Стенки смотровой ямы выполняются из кирпича только при невысоком уровне почвенных вод. Такие изделия отлично сочетаются с плотными грунтами. Если почвенные воды поднимаются довольно высоко, понадобится создать бетонные стены, армированные прутьями.

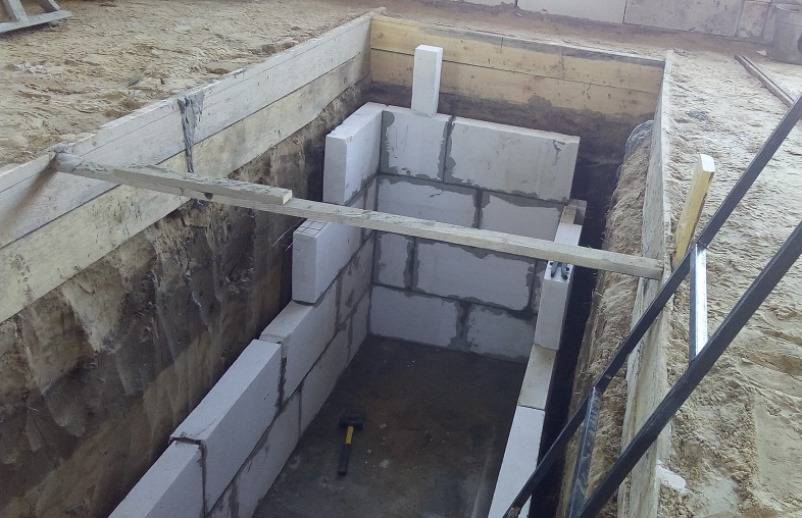

Строительные блоки тоже выбираются только при соответствии определенным характеристикам. К примеру, такие изделия не боятся влаги. Это касается бетонных блоков. Для других изделий следует применять гидроизоляцию наружного типа. Это обеспечит их сохранность в случае подступания грунтовых вод.

При сооружении бетонной смотровой ямы все работы проводятся намного проще. Такой материал не боится влаги. Чтобы создать качественный раствор, следует использовать бетон М250. При сооружении пола обычно применяют М200. Это объясняется довольно просто – в процессе зимнего пучения больше всего нагрузки приходится не на пол, а на стеновые конструкции. Необходим определенный запас прочности, чтобы они не деформировались под воздействием нагрузки. Для этого бетон армируется. Исключить пучение грунта под гаражом можно при создании отмостки. При этом вода будет уходить в сторону, а не впитываться в почву под гаражом.

Стеновые конструкции из бетона, армированного стальными прутьями, обычно имеют толщину от 15 см. Для армирования используется сетка, которая имеет толщину прутьев в 6 мм. Шаг между прутьями должен составлять 15 см. каркас арматуры может вязаться из прутьев диаметром 10 мм. В этом случае шаг между прутьями составляет 20 см. Чтобы сделать конструкцию более прочной, можно провести монтаж одних прутьев как в стенки, так и в стяжку для пола. Для этого их понадобится согнуть в 2 местах.

План и типоразмеры смотровой ямы

Технология сооружения смотровой ямы

Характеристики осветительных приборов

Для каждой лампы характерны определенные преимущества и недостатки. Лампы накаливания не рекомендуется устанавливать в гараже со смотровой ямой, так как данные приборы освещения обладают высокой опасностью, потребляют много электричества, излучая свет разных оттенков. Это отрицательно сказывается на зрении.

Люминесцентные осветительные приборы рекомендуется устанавливать в теплом помещении. Если температура воздуха не превышает +5°С, тогда люминесцентная лампочка не надежна в работе. К ее недостаткам специалисты относят наличие ртути. Поэтому после окончания срока эксплуатации лампу утилизируют.

Чаще в смотровой яме устанавливают энергосберегающие лампы, которые обеспечивают яркое и равномерное освещение, обладают длительным сроком эксплуатации. Их работоспособность не зависит от температуры в гараже. К минусам специалисты относят высокую цену и бережное обращение (из-за наличия ртути).

Светодиодные лампочки используют для локального освещения. Они не мигают, подавая ровный свет. При этом данные приборы потребуют минимум энергии, не оказывая отрицательного влияния на человеческое здоровье. По завершении электрических работ можно приступать к отделке смотровой ямы и гаража.

Гидро- и теплоизоляция

Перед тем, как делать яму в гараже, нужно позаботиться также о гидроизоляции, ведь влажность недопустима в смотровой яме, где, мало того, что нужно работать в комфортных условиях, но и важно соблюдать технику безопасности при работе с электроприборами автомобиля. Подробнее о том, как сделать гидроизоляцию смотровой ямы, читайте здесь

Подробнее о том, как сделать гидроизоляцию смотровой ямы, читайте здесь.

На сегодняшний день мы можем выбирать из широкого ассортимента материалов:

Полимерный. Это — материал, обладающий сложной синтетической структурой и превосходными гидроизоляционными свойствами. Разделяются две разновидности: многослойные и однослойные, первые обладают лучшими качествами и могут прослужить значительно дольше, до пятидесяти лет, вторые – дешевле. Полимерную гидроизоляцию укладывают на арматуру с ячейками размера 10х10.

Каркас обязательно покрываем геотекстилем. Полимерные пластины, если они с самоклеющейся основой, устанавливаются на 30 см внахлест, если мемтраны не самоклейки, то нахлест делается на 10 см. В обязательном порядке стыки между полимерными пластинами обрабатываются специальным клеящим составом.

Битумный. Этот вариант гидроизоляции представлен несколькими видами: рубемаст, еврорубероид и рубероид, каждый интересен по своему, каждый имеет свои плюсы и минусы.

Установка битумной изоляции, пожалуй, самая простая, кроме того, этот материал относится к разряду экономичных, правда срок службы у него значительно ниже, всего 10 лет, если работа проведена качественно, годность увеличивается до 15 лет, но не более того.

Битумную изоляцию накладывают двойным слоем.

Сухие смеси. Это один из современных способов изоляции. Он эффективен, долговечен, позволяет ликвидировать даже микроскопические трещины в стенах и полу, что увеличивает срок службы смотровой ямы. Смеси, разбавленные водой в указанной на упаковке консистенции, наносятся на бетонный слой.

Если сухие смеси – это современный способ, который, однако, частенько применяется, как дополнительная изоляция, поддерживающая другую, полимерную или битумную, то смесь глины с нефтепродуктами – это самый старый способ изоляции. Он хорош тем, что прост в проведении работ и требует минимальных финансовых затрат.

Минус этого способа в том, что продукты нефтепереработки токсичны, и долго работать в яме, обработанной таким составом, специалисты не рекомендуют.

ВАЖНО: не забывайте всегда проклеивать стыки, будь то полимерный материал, битумный или какой-то другой. Не соблюдение этого условия может привести к разрушению всей конструкции и сведению на нет ваших трудов.

Теплоизоляция является не менее важным вопросом, ведь в нашей стране теплая погода устанавливается лишь на пять месяцев, тогда как остальное время – дожди, холода и трескучие морозы

Теплоизоляция является не менее важным вопросом, ведь в нашей стране теплая погода устанавливается лишь на пять месяцев, тогда как остальное время – дожди, холода и трескучие морозы.

При устройстве смотровой ямы в гараже, в качестве долговечного, эффективного утеплителя может выступить материал полистирол. Положительными свойствами материала является минимальный процент водопоглощения, универсальность, превосходные теплоизоляционные характеристики. Минус – недолговечность, примерно 10 лет.

Виды источников света

Схема проводки в гараже со смотровой ямой.

Освещения в гараже и смотровой яме проводится с помощью:

• 12В лампы;
• 36В светильников;
• аккумуляторов-светильников.

При использовании вышеперечисленных осветительных приборов вблизи счетчика монтируют дополнительный трансформатор (200/12 В). Специалисты советуют устанавливать в смотровой яме лампы дневного света. Их располагают по двум сторонам котлована. Предварительно обустраиваются специальные углубления. Лампы необходимо защитить герметической оболочкой от сырости. Если потребуется осветить труднодоступное место в транспортном средстве, тогда применяют переносную лампу. Ее подсоединяют к электропроводу длиной более 4 м.

Освещение в гараже проводится с помощью ламп:

• накаливания;
• энергосбережения;
• светодиодных;
• люминесцентных.

Обустройство

Шаг четвертый: дополнительное обустройство

Для того чтобы внутри смотровой ямы было комфортно трудиться, нужно выполнить ряд дополнительных работ:

Для осмотра автомобиля необходимо достаточное освещение

1. 1. 1. Освещение. Естественно, необходимо достаточное количество света, чтобы проводить осмотр автомобиля. Для этого можно использовать либо переносной светильник, либо проложить провода внутри стены и установить стационарный осветительный прибор. Рекомендуемое напряжение для смотровой ямы не должно превышать 36 В. Если все же используется стандартное напряжение 220 В, электрические провода нужно укладывать в гибкий шланг из стали. Розетки и выключатели следует выбирать во влагозащищённом исполнении УР5 Х по ГОСТ 17677-82Е и ГОСТ 14254-80;

      2. Перекрытие. Настил из крепких досок сверху смотровой ямы предохранит владельца гаража от падения в неё, а днище автомобиля от конденсата. Оптимальная толщина досок — 40 мм. По сравнению с более тонкими, такие доски не треснут, если на них случайно наедет автомобиль. Из них можно соорудить несколько удобных щитов. Не стоит только делать их слишком тяжёлыми;

      3. Вентиляция. Несмотря на все меры защиты от влаги, воздух в смотровой яме может быть сырым и затхлым, поэтому нелишним будет оборудовать вентиляцию. Для этого под землёй прокладывается гибкий воздуховод, который выводится на 20–25 см выше поверхности земли. От засорения воздуховод можно защитить специальной крышечкой;

      4. Лестница. Чтобы внутрь было удобно спускаться, необходимо сделать прочную лестницу сбоку. Обычно её выкладывают из кирпича или бетона, либо сваривают из металлических труб или бруса. Второй вариант более компактен, подойдёт наилучшим образом, если длина ямы небольшая;

      5. Упоры для автомобиля. Даже если гараж не находится на видимом уклоне, установить упоры под колеса необходимо. Это вопрос безопасности;
      6. Инструмент. В нишах смотровой ямы желательно разместить наборы гаечных ключей, растворители, ветошь, ёмкость для смены моторного масла, а также другие инструменты и приспособления. Пусть всё будет под рукой в нужный момент.

Зачем нужна смотровая яма

Стандартные размеры

Не существует стандартных размеров, которым должна соответствовать данная конструкция. Габариты выбираются, исходя из размеров машины, и составляют:

минимальная ширина свободного пространства – не менее восьмисот миллиметров

Важно правильно рассчитать, на какое расстояние и ширину выполнять канаву при закладке ямы. Итоговые габариты по ширине должны быть меньше размера колеи авто на двести миллиметров (если брать расстояние между внутренними плоскостями ходовых колес)

Ширина канавы выполняется на триста миллиметров больше итоговых габаритов, для обеспечения укрепления стенок;
длина определяется размерами помещения, где выполняются работы и должна превышать соответствующие габариты машины не менее, чем на пятьсот миллиметров в каждую сторону. Учитывая изложенные обстоятельства, данный размер колеблется в диапазоне от двух до шести метров. Также необходимо учесть устройство лестницы для спуска в яму. Она выполняется в приставном или ступенчатом исполнении. Приставной вариант позволит сэкономить пространство, но менее безопасен и удобен;
параметр глубины зависит от роста автовладельца. Изначально котлован выкапывается до двух метров, чтобы в готовом виде высота составляла около метра восьмидесяти или немного больше. При выборе глубины необходимо отталкиваться от уровня залегания грунтовых вод.

Оптимальные габариты определяются особенностями помещения, где оборудуется яма, ростом хозяина машины и размерами автомобиля. Также необходимо заранее предусмотреть место расположения лестницы. Оптимальное решение – разместить ее сзади. Но иногда размеры гаража этого не позволяют, поэтому оптимальный выход – расположение входа сбоку. Перед началом строительства необходимо выполнить чертеж, с отображением фактических размеров помещения и ямы.

Легкового

Для легковых автомобилей размеры ямы будут немного меньше, поскольку это определяется габаритами транспорта. Также меньше внимания может уделяться укреплению стенок. Об основных размерных параметрах говорилось выше.

Грузового

Яма для грузового транспорта выполняется большей длины, но если над ней предполагается выполнение работ как для грузовых, так и легковых автомобилей, ширина подгоняется под колею легковушки.

Учитывая большую массу грузовой машины и возрастание нагрузки на пол, это должно быть учтено при укреплении стенок.
