Стенд для промывки форсунок

Инструкция по промывке форсунок своими руками

Чтобы собрать простейший стенд для жидкостной очистки инжектора, понадобятся:

Ещё кое-что полезное для Вас:

Изучив, как почистить форсунки теоретически, приступайте к практическому решению этой задачи:

Если после промывки у вас остаются сомнения по поводу того, что один из распылителей работает неэффективно, то убедиться в его работоспособности позволит сравнение производительности всех форсунок. Для этого их устанавливают в топливную рампу и нагнетают давление от бензонасоса. Чтобы измерить объём жидкости, который проходит через каждый распылитель, выходные отверстия распылителей направляют в отдельные мерные ёмкости – можно использовать те же медицинские шприцы, но объемом 50 мл и больше. Соединив клеммы всех инжекторов по параллельной схеме, кратковременными импульсами подают напряжение от источника питания. После того как слит достаточный объем топлива, сравнивают его количество в отдельных мерных цилиндрах. Разброс показаний между самой сильной и самой слабой форсункой составляет не более 5 процентов – в противном случае последнюю необходимо заменить.

После прочистки форсунок обязательно осмотрите нижнее и верхнее уплотнительное кольцо. Резина должна оставаться мягкой, а на поверхности уплотнений не должно быть трещин и других повреждений. При малейшем сомнении резиновые кольца меняем, обработав перед установкой консистентной смазкой. Кроме того, рекомендуется использовать новый фильтрующий элемент – это позволит исключить его влияние при поиске других неисправностей топливной системы.

Видео: Чистка форсунок или как промыть форсунки инжектора, своими руками

Инжектор – это целая система, которая довольно сложная сама по себе, и вдобавок является частью большей системы. Так, работа этой детали машины напрямую связана с огромным количеством датчиков, которые постоянно считывают те или иные данные.

Дополнительные рекомендации

Разобравшись с технологией промывки, можно убедиться, что она не такая уж сложная, если речь идет лишь о технической составляющей. Выбор необходимых материалов, подготовка инструментов и создание специального приспособления для работы – это довольно просто. Для этого нужно иметь лишь желание, свободное время и навыки использования обычных инструментов, которые присутствуют в водительском комплекте.

Чистка форсунок бес снятия

Но с выбором качественного средства для промывки дела обстоят намного труднее, ведь это ответственное занятие. Неправильно подобранное средство может вывести форсунки из строя и сделать их непригодными для дальнейшего использования. Подобная ошибка повлечет за собой не только временные, но и дополнительные финансовые затраты

Поэтому важно при выборе не допускать ошибок

Как управлять форсунками

Генератор сигналов для форсунок остался. Так как у нас тема про то как сделать всё быстро и просто я не стал городить сложное управляющее устройство, а просто залез и интернет и нашёл халявный софт для промывки форсунок.

Все форсунки необходимо соеденить паралельно, ( не перепутайте полюса — они имеют значение. На родных разъёмах красные провода +, коричневые -)

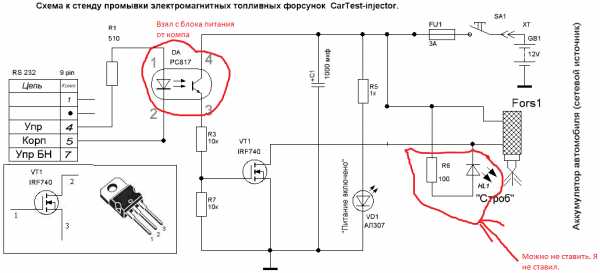

Схема адаптера проста:

Всё подключаем и включаем. Для проверки лучше всего включить режим Кавитация. При этом форсунки должны верещать.

Цвет впечатляет? Вначале это была смесь Wins и бензина 3 к одному и была пости прозрачной. После кавитации с форсунок вымывается песок Как он там сквозь дырки прошёл

Да. Совсем забыл. Газовый кран — для жестоких людей. Если его закрыть то в рейке будет не 3 атмосферы — а столько, сколько сможет выдать бензонасос (это на случай если уж слишком всё плохо).

Как самостоятельно почистить форсунки — инжектор двигателя

Всем дизелистам приходится рано или поздно сталкиваться с повышенным расходом топлива, падением мощности. Так или иначе вы оказываетесь перед необходимостью замены распылителей. Самое простое решение – отнести форсунки в подходящий сервис и оставить там некоторое количество денег. Вы думаете это самый правильный метод. Это не так, я сам в этом убедился. Перед тем как отдать форсунки я проверил их на стенде в ближайшем автохозяйстве, запомнил показания. После ремонта там же проверил и понял, меня обманули. Сделали просто замену распылителей на новые без регулировки. Что делать, если не доверяете сервису, или денег хотите сэкономит? Вот для этих случаев я сделал простой стенд.

Что для этого нужно?

1. Гидравлический домкрат ( я купил новый за 600 рублей);
2. Манометр от 0 до 250 атмосфер (Мне такой подарили узнав о моей идеи);
3. Топливная трубка с гайками (Тоже подарок);
4. Токарь (Сам себе подарок)))).

Сначала я разобрал домкрат и изъял поршень. С поршня снял манжету, она пригодиться. Вместо поршня была выточена заглушка которая уплотнялась манжетой от поршня и прижимается гайкой. В заглушку вкручивается манометр и штуцер для трубки. В корпусе домкрата есть отверстие с заглушкой. Я взял короткий отвод на 1/2″ и приварил полуавтоматом к корпусу. Получилась удобная горловина для заливания солярки. Сам домкрат закрепил на столе болтами и стенд готов.

>

Чем очищают инжектор

Прочистить форсунки инжекторного двигателя можно двумя способами:

1. Демонтировав распылители с автомобиля.
2. Используя специальные химические очистители, которые смешивают с топливом.

Конечно же, второй способ намного проще – достаточно периодически заливать в бак присадки, и инжектор будет чистым. Однако такой метод подходит только для относительно новых автомобилей. У машин с пробегом клинер будет размягчать и растворять многолетние наслоения грязи в баке и топливной магистрали – в итоге распылители забьются еще сильнее. К тому же никто не застрахован от того, что используемые в очистителе химические соединения не выведут из строя лямбда-зонд, попутно прихватив на тот свет еще и катализатор.

Поэтому более надежным (а кроме того, еще и эффективным) является способ со снятием топливных распылителей с двигателя. Ниже мы расскажем о том, как почистить форсунки своими руками. Сейчас разговор пойдет о выборе жидкости для очистки форсунок. Вам понадобится клинер для очистки карбюраторов и инжекторов, который продается в виде аэрозоли. Ремонтники советуют использовать очистители следующих марок:

• LIQUI MOLY;
• Carbon Clean4;
• Wynn’s;
• LAVR;
• Mannol;
• Runway и др.

Некоторые очистители (Wynn’s, LAVR и др.) содержат агрессивные компоненты. По этой причине во время работы рекомендуется использовать защитные перчатки и очки.

Присадки для чистки инжектора

Добавление специальных присадок в топливо является преимущественно профилактической мерой, направленной на снижение интенсивности загрязнения топливных каналов форсунок. Наибольшую эффективность и целесообразность данный метод имеет в случае его применения на новых автомобилях, когда топливная система еще не пострадала от использования некачественного бензина или дизельного топлива.

Высококачественные присадки, заливаемые непосредственно в топливный бак, рекомендуется использовать с качественными видами топлива, причем таким образом, чтобы сразу после добавки присадки в бензин или солярку, автомобиль гарантированно проезжал несколько сотен километров. В ином случае, процесс очистки пройдет в топливном баке и вся растворенная там грязь попадет в сетку бензонасоса, топливный фильтр и тот же инжектор.

Промывка без демонтажа

Конечно, можно промыть инжектор своими руками, просто добавив в бак с топливом моющую присадку, но описанный ниже способ более эффективен.

Чтобы промыть форсунки своими руками не снимая их с двигателя, нужно сделать приспособление для подачи к ним промывочной жидкости под давлением. Для этого понадобится:

1. Топливный фильтр.
2. Два хомута.
3. 1,5 м шланга. Это должен быть шланг подачи топлива для автомобиля. Тогда он подойдет по внутреннему диаметру и не будет разрушаться промывочной жидкостью.
4. Двухлитровая пластиковая бутылка.
5. Сверло диаметром 13 мм.
6. Автомобильный компрессор для подкачки колес.
7. Два вентиля для бескамерных колес.

Изготовление приспособления: В днище и пробке бутылки просверлите отверстия Ø 13 мм. Вставьте в них соски для бескамерных колес. Из вентиля в крышке выверните ниппель. После чего наденьте на него шланг и закрепите его хомутом. К другому концу шланга подсоедините вход топливного фильтра и тоже зафиксируйте его хомутом. Устройство для промывки форсунок своими руками готово.

Чтобы промыть форсунки не снимая их с двигателя, сначала запустите двигатель и прогрейте его до рабочей температуры. После этого нужно снизить давление в топливопроводе. Для этого отключите от бензонасоса питание или массу и запустите мотор. Когда давление в бензопроводе сравняется с атмосферным, двигатель перестанет работать. Теперь снимите шланг бензопровода с металлической трубки, прикрепленной к кузову машины. Вставьте в него выход топливного фильтра приспособления для промывки форсунок и затяните на краю шланга хомут. Снимите пробку с бутылки и залейте в нее средство для промывки форсунок. Накрутите пробку обратно и затените ее. Наденьте шланг подкачки компрессора на вентиль в дне бутылки. Бутылку подвесьте на открытый капот горлышком вниз. Включите компрессор и создайте внутри бутылки давление около 3 кг/см 2 . Теперь, когда в форсунки вместо бензина поступает промывка нужно запустить двигатель. Он будет работать на ней как на бензине. Чтобы промыть форсунки, нужно сжечь около литра промывочной жидкости. После 15 минут работы двигателя на холостом ходу нужно заглушить двигатель и подождать 15 минут, чтобы засоры как можно лучше намокли. Потом запустить мотор, и дожечь жидкость.

Пока идет промывка, нужно следить за давлением в бутылке, а при его снижении включать компрессор. Выше 3 атм. поднимать давление в бутылке не нужно. Когда промывка в бутылке кончится, а двигатель остановится, нужно демонтировать промывочную систему и восстановить штатную схему питания двигателя. После этого следует поменять масло с масляным фильтром. Это нужно сделать из-за того, что часть промывочной жидкости не сгорит в цилиндрах, поэтому будет снято со стенок цилиндров маслосъемными кольцами и стечет в поддон, разбавив масло. Иногда после очистки инжектора своими руками таким способом свечи зажигания выходят из строя, и их приходится менять.

Промывка после демонтажа

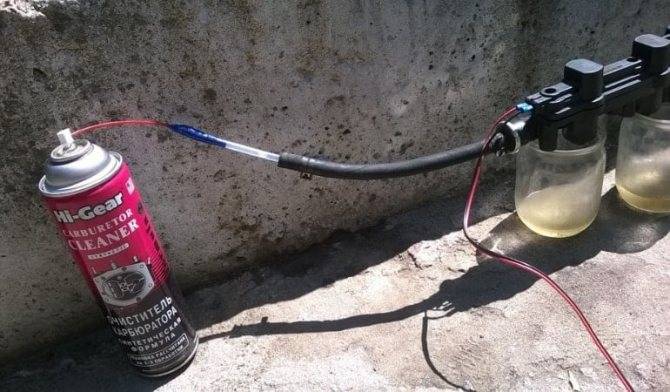

Для этого вам понадобится: два баллончика средства для чистки карбюратора, кнопка электрического звонка, изолированные провода, лампочка на 12 В мощностью 21 Вт (например, из фонаря указателя поворотов), шприц для инъекций и моток полихлорвиниловой изоленты, две клеммы, подходящие к контактам форсунки. Шприц нужно подобрать такого размера, чтобы в него плотно вставлялась входная часть вашей форсунки с уплотнительным кольцом. Часто подходит шприц объемом 2-3 см 3 .

Трубочку от баллончика состыкуйте с носиком шприца, а стык замотайте изолентой.

• Сбросьте давление в топливной системе, как описано в предыдущей части (прогревать двигатель не нужно).
• Отсоедините от рампы подвод топлива с обраткой и снимите ее.
• Отключите форсунки от жгута проводки и выньте их.
• Замочите распылители всех форсунок на час в очищающей жидкости.
• Выньте из шприца поршень и вставьте туда форсунку с уплотнительным кольцом.
• Один контакт форсунки подключите к отрицательной клемме аккумулятора напрямую. Другой через последовательное соединение кнопки с лампочкой к положительной клемме.

Трубочку присоедините к баллончику, нажмите на его клапан и на электрическую кнопку. Из распылителя будет вылетать очищающая жидкость. Продолжайте промывку до тех пор, пока распыление не станет мелким, а факел широким. Если замачивание и промывка своими руками не приносит желаемого результата, значит отложения на распылителях слишком плотны, и не поддаются химической очистке своими руками. Тогда вам необходимо воспользоваться для чистки ультразвуковой ванной.

Промывка форсунок своими руками на стенде

Данная статья рассказывает, как делается промывка форсунок своими руками с помощью простого самодельного стенда. Так как использования чистящих добавок, которые доливают прямо в бензобак для прочистки форсунок при работающем двигателе не дают ни какого результата.

Дело в том, что в сервисном центре используется специальная жидкость по горючим свойствам ближе к бензину, а не к чистящим составам. Не говоря уже о том, что в этом случае вы не получите информацию об однородности подачи, герметичности и качеству распыла форсунками.

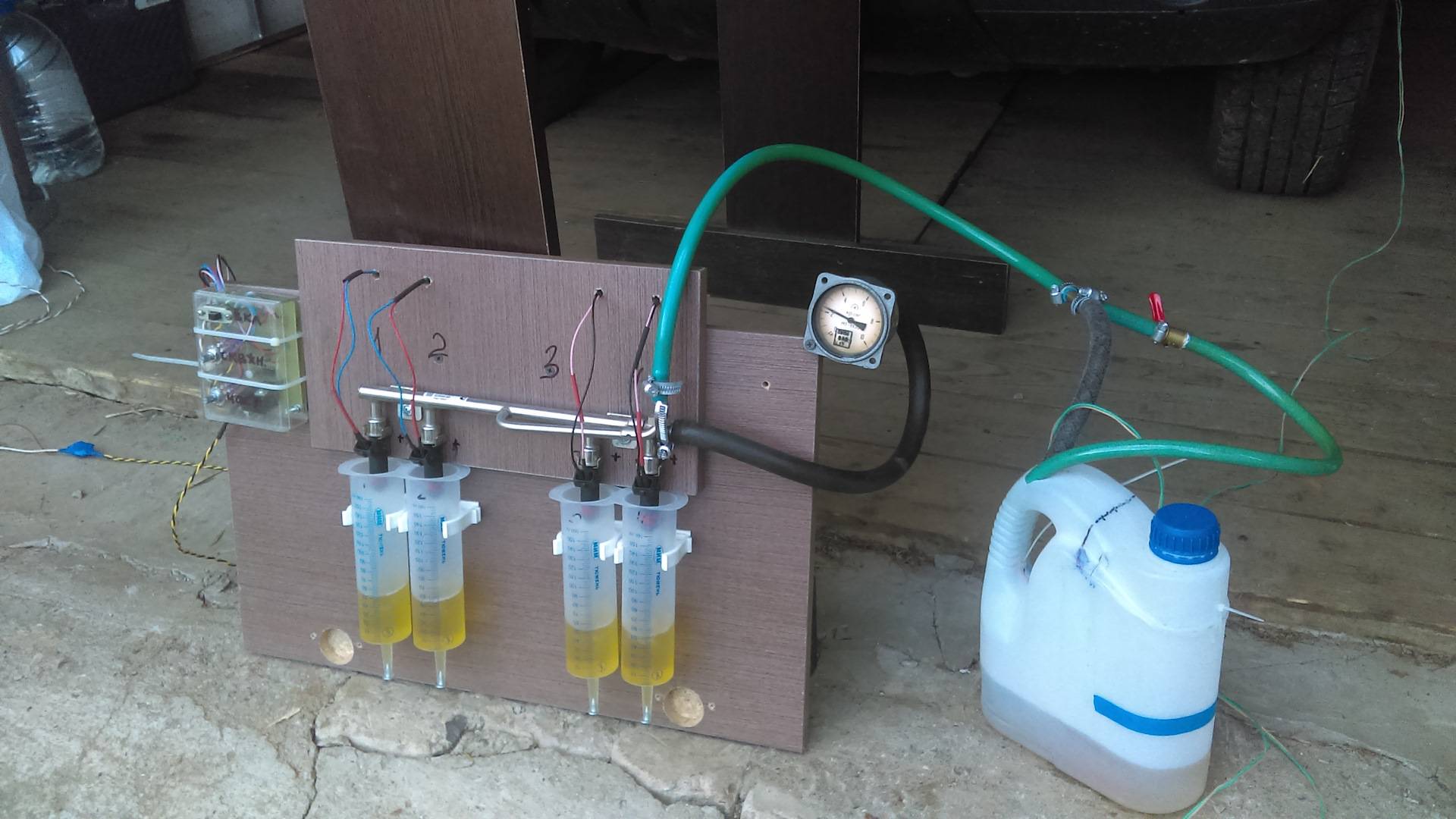

Как устроен стенд для промывки форсунок

Стенд для промывки выполняет две функции первое: занимаеться  подачей электрического напряжения для  открытия форсунок и  второе подает к форсункам под давлением жидкость удаляя грязь, накопившуюся в форсунке.

Конструкция стенда состоит нескольких элементов, главный — бессливная топливная рампа. Также в стенде есть смонтированный на входе рампы фильтр, не допускающий к форсункам грязь или какие-либо частицы в жидкости, блок питания, насос, емкости для чистой и отработанной жидкости.

В качестве емкости для промывочной жидкости взят корпус от паяльной лампы, а ножной насос с манометром через ниппель накачивают и поддерживают давление в стенде.

Специальные жидкости для стендовой промывки форсунок стоят примерно 400 рублей за литр, и уже на практике вам придется немного поэкспериментировать с разными степенями концентрации и разновидностями жидкостей, чтобы подобрать для своих форсунок оптимальный вариант.

Для такой цели, как промывка форсунок своими руками (когда нужно только открывание форсунок и уверенность, что они не сгорят), достаточно трех вольт. В описываемой конструкции используется блок питания, выдающий 3В и подключаемый в обычную сеть 220В.

При номинальных характеристиках блока питания взятого из магнитофона — 7 вольт и 0.7А, в реальности, под нагрузкой напряжение упало до 3В,  данного напряжения вполне хватило для работы конструкции. Однако если делать новый стенд, лучше использовать блок питания помощнее.

При постоянном режиме подачи постоянного тока, управляемые форсунки все время открыты и работают с максимальной производительностью, пропуская большое количество очищающей жидкости.

Импульсный режим работы промывки форсунок

Как правило используется импульсный режим работы самодельного стенда, это помогает хорошо прочистить форсунки, так как имитирует для них работу в двигателе с соответствующей пульсацией жидкости и постоянными гидроударами.

Для обеспечения работы форсунок в режиме пульсации, к трансформатору блока питания через диод подключено реле, которое управляет подачей напряжения к форсункам, замыкая контакты с частотой 25 Гц.

В итоговой конструкции от блока питания выходят два силовых провода и два провода для управления реле.

В настоящее время на стенде стоят просто прозрачные емкости, по которым визуально оценивается однородность подачи жидкости форсунками при совместной работе. Если у вас будет возможность, то стоит использовать емкости с нанесенной градуировкой для точной оценки расхода жидкости (но такая емкость должна быть прозрачной и из материала, стойкого к химическим веществам).

Итак, для многих мастеровитых автомобилистов самая надежная промывка форсунок — своими руками с помощью стенда. Так можно увидеть, и как работают форсунки, и быть уверенным в качественной прочистке, тем более что, тщательно промыв плохие форсунки, вы увеличите однородность подачи топлива в двигатель. Только не забывайте про вопросы безопасности при этой процедуре, обеспечьте хорошую вентиляцию и запаситесь огнетушителем.

Метод четвертый — применение Димексида

Для чистки форсунок можно применять и популярный лекарственный препарат Димексид, продающийся в любой аптеке, и стоящий очень недорого. Итак, для работы понадобится:

Установка для промывки

• препарат Димексид (500 мл или больше, зависит от степени загрязнения);
• чистая емкость для жидкости с крышкой, например бутылочка с плотно закрывающейся крышкой объемом около 500 мл;
• два ниппеля;
• дрель (шуруповерт) и сверло на 13 мм (под диаметр ниппеля);
• четыре емкости в виде пробирок, куда будет собираться загрязненная жидкость с форсунок (отдельно для каждой форсунки);
• аккумулятор или блок питания на 12 В;
• воздушный шланг;
• хомуты;
• растворитель “Сольвент”.

Процедура выполнения очистки состоит из таких этапов:

1. Демонтаж рампы с форсунками.
2. Сооружение стенда для промывки.
3. Проверка форсунок на производительность (монтируются с рампой на стенд с прозрачными емкостями, для оценки факела распыла и количество выпускаемого топлива).
4. Отмачивание отдельно взятых форсунок в емкости с димексидом (обязательно в вертикальном положении дабы это агрессивное средство не попало на резиновые уплотнители).
5. Промывка инжекторных форсунок димексидом под давлением в течении 10-15 минут.
6. Промывка сольвентом и продувка сжатым воздухом (дабы в форсунке не осталось средства).

Промывка форсунок димексидом производится по аналогии с методом использующим установку с цилиндром. Поэтому сначала будет нужно:

• сделать какую-либо конструкцию, чтобы жестко установить на ней снятую рампу;
• просверлить крышку пустой емкости, и установить туда один из ниппелей;
• просверлить дно баночки и также ввинтить туда второй ниппель;
• нижний ниппель соединить с помощью хомута с резиновым шлангом, а другой конец шланга соединить с рампой;
• собрать с помощью проводов схему, выведя параллельно их концы, и подсоединив на выводы блока питания, желательно через кнопку (нормально разомкнутую);
• набрать в емкость чистящей жидкости и плотно закрыть крышку;
• с помощью компрессора накачать давление около 2 атмосфер;

Подача очистителя регулируется кнопкой (в прерывистом режиме) включать и отключать форсунки.

Как показывает практика и многочисленные опыты, проведенные различными автовладельцами, средство Димексид позволяет избавиться от загрязнений даже на очень застарелых и загаженных форсунках. Однако помните, что Димексид имеет и вредные свойства. В частности, разогретый Димексид растворяет не только нагар, но и краску, и вообще считается достаточно агрессивным веществом.

Перед установкой топливной рампы на исходное место желательно заменить нижние уплотнительные кольца. Дело в том, что со временем они изнашиваются и рвутся. Также желательно предварительно нанести на них силиконовую смазку.

Заключение

Как вы можете видеть, самостоятельная очистка инжекторных форсунок в гаражных условиях вполне допустима и эффективна. Однако ее необходимо выполнять, во-первых, при условии, что уверены в том, что сделаете все правильно, то есть, у вас имеется опыт выполнения подобных ремонтных работ. Во-вторых, степень загрязнения форсунок средняя или низкая. В случае, если инжектор забился очень сильно, то имеет смысл обратиться за помощью в автосервис, где вам отмоют форсунки с помощью жидкостной или ультразвуковой чистящей установки.

Большинство владельцев автомобилей с инжекторными двигателями начинают волноваться, если машина ведет себя подозрительно. Первые тревожные звоночки – мотор странно потряхивает на холостом ходу. Слышны хлопки, стрелка тахометра может произвольно дергаться вверх и вниз. Затем чувствуется, что при движении автомобиль уже не так резво ускоряется, а горючее из бака словно улетучивается. Многие продолжают ездить и мириться с неудовлетворительным состоянием машины. Хуже, когда двигатель трясет так, что вибрации идут по кузову автомобиля. Такую неисправность трудно не заметить. Но опытные автомобилисты знают — промывка инжектора быстро устранила бы проблемы и привела мотор в здоровое состояние. Причина нарушений в работе мотора — загрязнение системы подачи топлива. Пыль, песок, воду, которые попадают в бак, легко задерживает топливный фильтр. Но после его замены ситуация может не измениться. Тогда уверенно диагностируем загрязнение инжекторов и впускного коллектора.

Стенд для промывки форсунок своими руками – видео работы

В современной жизни автомобили стали неотъемлемой частью повседневности. Эти аппараты имеют сложное устройство и состоят из массы компонентов. Передвижение авто осуществляется за счет двигателя внутреннего сгорания, к которому подводится топливо по соответствующим каналам. Эта схема в обязательном порядке включает в себя форсунки, которые выступают в качестве впрыскивателя бензина или дизеля под высоким давлением. Разумеется, с течением времени такие элементы могут засоряться и нуждаются в чистке. В данном случае предстоит рассмотреть самодельный стенд для качественной промывки форсунок.

Необходимые материалы

Автолюбителям неоднократно приходится сталкиваться с обманом, который присутствует во многих автосервисах, поэтому стенд для промывки форсунок можно изготовить своими руками. В данном случае для стенда потребуется следующее:

1. В качестве основы используется деревянный щит.
2. Для спайки гребенки потребуется полипропилен.
3. Также применяется определенная емкость (бачок).
4. Потребуется соответствующее количество шлангов.
5. В обязательном порядке здесь потребуется соответствующий манометр.
6. Также потребуется небольшая плоскость под размещение емкостей.
7. Также предстоит использовать специальный заливной кран с распределением.
8. Потребуется проводка для подключения, а кроме того генератор импульсов.

Разумеется, стенд для последующей промывки инжектора будет не полным, если не использовать сами форсунки, которые предстоит подвергать очистке. Установка всех компонентов происходит в строгой последовательности.

Важно. Стенд для промывки форсунок можно изготовить с использованием других элементов, однако этот вариант наиболее низкобюджетный и простой в изготовлении

Схема для стенда чистки форсунок

После того, как все комплектующие подготовлены, предстоит только объединить все в единую схему, а кроме того проверить на работоспособность

Здесь следует обратить внимание, чтобы раствор для очистки распределялся равномерно по всем четырем отделениям, куда будут помещаться форсунки. Данная схема подходит для одновременной очистки 4 компонентов, однако, если использовать более мощный генератор импульсов всегда можно увеличить количество до 6

Сама по себе схема достаточно простая, однако для ее выполнения самостоятельно потребуется иметь некоторые навыки и наглядное руководство. Простое использование самодельной установки позволит существенно сэкономить на такой процедуре, которая в сервисе стоит достаточно больших денег.

Важно. Все работы в такой ситуации проводятся на ровной поверхности, чтобы состав для промывки равномерно распределялся по отдельным направлениям и попадал в приготовленные для чистки форсунки

Схема подключения к генератору импульсов

Такие элементы, как форсунки имеют четкую настройку по распылению топлива в двигателе. Именно поэтому следует придерживаться схемы подключения к генератору импульсов. Найти все необходимое можно в сети интернет, где также предусматривается наглядное видео руководство по выполнению этого механизма. Также в сети присутствуют и иные варианты собранных приспособлений, которые можно выполнить при помощи любого подручного инструмента и соответствующего расходного материала.

Весь процесс подключения и последующего применения выполняется в четкой последовательности, чтобы предстоящий процесс проведения очистной работы не повредил устройство сложных механизмов топливной системы транспортного средства. Впоследствии использовать подготовленное приспособление следует планомерно с предварительными тестами на работоспособность. Все это позволит исключить определенные неисправности, а кроме того допущенные ошибки в процессе сборки сложного механизма.

Промывка форсунок своими руками

Чтобы почистить распылитель от загрязнений, понадобится:

• вещество для промывания;
• небольшая трубка (несколько штук);
• пара-тройка хомутов;
• проводка с зажимающими концами («крокодилы»).

В описанных ниже процедурах речь будет идти о заранее снятых с мотора инжекторах.

Промывка распылителя производится так:

1. Емкость с чистящим веществом необходимо герметично присоединить трубкой и хомутами к снятому элементу.
2. Выводы инжектора подключают к аккумуляторной батарее при помощи проводов. «Минус» крепится к клемме батареи, а «плюс» остается незакрепленным.
3. Далее следует закачать очищающее вещество внутрь распылителя, путем периодического подключения детали к напряжению аккумулятора — это необходимо, чтобы добраться до иглы устройства.
4. Спустя два-три открытия/закрытия, трубку отсоединяют от форсунки, а потом ждут некоторое время для того, чтобы вещество подействовала на грязь внутри детали. Пока загрязнение размягчается, следует начать продувать оставшиеся распылители.
5. Как только первичная промывка будет завершена, следует приступить к повторной процедуре. Возможно, потребуется продуть детали больше двух раз, чтобы получить достойный результат.

Химическая чистка инжектора

Суть технологии химической чистки базируется на применении чистящей жидкости, содержащей активные компоненты, к примеру, сольвент. Коротко говоря, к аппарату, подающему бензин, подключают промывающий прибор (его можно собрать своими руками), заливают вещество и очищают распылитель. Работа проходит при включенном двигателе, в ходе нее, грязь, вместе с очищающей жидкостью, сгорает внутри ДВС.

Химические реагенты для промывки форсунок

Чтобы не ошибиться с покупкой прочищающей жидкости, лучше всего остановить свой выбор на самых известных брендах:

LIQUI MOLY — отличается универсальностью, подойдет любому автомобилю. Отличается мягким очищением, но плохо борется с нагаром.

• Wynn’s — едкое средство очищающее от грязи, способно снять следы нагара, а также отложения смолы. Не подходит некоторым моделям машин.
• Carbon Clean — действует мягко, но качественно. Нечто среднее между двумя предыдущими вариантами. Чистка форсунок своими руками будет наиболее эффективна именно с этим средством.
• Лавр — является дорогим аналогом Wynn’s.

Оборудование и материалы для чистки инжектора

Приспособление и прибор для промывания можно сделать своими руками из простейших материалов в домашних условиях. Нам потребуются:

• пустая пластиковая бутылка (2 л);
• двухметровая резиновая трубка;
• хомут, закрепляющий трубки (4 штуки);
• насос со встроенным манометром;
• несколько клемм и проводов.

Полученное оборудование отлично подойдет, чтобы промыть необходимый элемент без предварительного снятия с двигателя.

Порядок химической чистки форсунок без снятия с мотора

Рассмотрим основные этапы промывки инжектора закрепленного на двигателе:

1. Во-первых, понадобится отключение топливного насоса.
2. После этого подсоединяем трубку нашего самодельного прибора и затягиваем концы при помощи хомутов. Делать это нужно надежно иначе под действием давления может произойти несчастный случай.
3. Перекрываем возвратку, чтобы химическое средство не попало внутрь бака.
4. Заливаем промывочную жидкость.
5. Включаем жидкостный насос.
6. Переходим к основному этапу. Просим помощника запустить мотор. Сами в это время включаем насос с давлением равным трем атмосферам. Длительность промывания будет проходить примерно 15 минут.
7. Если процесс идет нормально, то к концу работы из выхлопа должен перестать валить дым.
8. Можно поменять свечи (если потребуется).
9. В конце отключаем самодельный прибор и приводим систему автомобиля в порядок, чтобы проверить работу после процедуры. Если все было сделано, как надо, автомобиль должен функционировать исправно.

Что представляют из себя форсунки

Форсунки являют собой конструкцию, которая распыляют воздушно-топливную смесь во внутрь цилиндров двигателя. Небольшое отверстие, через которое происходит впрыск, обычно закрывается тонким игольчатым клапаном, который иногда могут называть по-разному.

Постоянно находясь под воздействием высоких температур, пропуская сквозь себя не всегда хороший бензин, имеющий в своем составе разного рода добавки и смолы, которые способствуют появлению налета на поверхности игольчатого клапана.

Этот налет нарушает нормальную работу иглы, теряется ее герметичность, что приводит к попаданию топлива в цилиндр даже тогда, когда этого происходить не должно.

Гарь, которая образовывается со временем с наружной стороны сопла, становиться помехой на пути топливной смеси в камеру сгорания, что приводит к недостаточному попаданию бензина в камеру, а также деформации формы факела, который образовывается при сгорании топлива.

Почему нужно следить за состоянием форсунок?

Чтобы понять, почему загрязнение инжектора влияет на работу силовой установки, рассмотрим коротко принцип ее работы. В задачу форсунок входит своевременная подача топлива в мелкодисперсном состоянии во впускной коллектор или непосредственно в цилиндр для того, чтобы оно смешалось с воздухом перед сгоранием.

Почему нужно следить за состоянием форсунок

Для того, чтобы это обеспечить в конструкции форсунки используется запорный клапан с иглой. Когда топливо не подается, игла перекрывает распылитель (отверстия малого сечения). Также в состав входит соленоид и сердечник. Последний связан с клапаном. При подаче напряжения на соленоид возникающее электромагнитное поле воздействует на сердечник, что обеспечивает его перемещение (втягивание). При этом он тянет за собой клапан с иглой, в результате топливо, находящееся под давлением проходит по каналам на распылитель, откуда оно уже впрыскивается в коллектор.

форсунки инжектора

Для обеспечения качественного смесеобразования, бензин должен впрыскиваться в мелкодисперсном состоянии (в виде тумана). Только при таких условиях обеспечивается качественное сгорание смеси. Хорошее распыление обеспечивают отверстия в распылителе, но они имеют очень малые сечения. Грязь же, попадая в форсунку вместе с бензином, закупоривает эти отверстия, что сразу сказывается на качестве распыления. Из-за этого топливо уже поступает не в виде тумана, а струи, поэтому оно значительно хуже смешивается с воздухом. В результате бензин не полностью сгорает и часть его просто вылетает в трубу. Отсюда и падением мощности, и повышение расхода бензина, и перебои в работе мотора.
