Сварной гараж: как построить правильно

Видео описание

В видео показано, как надо крепить профнастил к металлическому каркасу гаражной постройки:

Установка ворот

Передняя стена, где планируется установить ворота, профнастилом не закрывается. Сами же ворота изготавливают из того же материала, что и каркас сооружения. Основная задача производителя работ – точно провести изготовление, чтобы воротные створки плотно закрывались и свободно открывались.

На каждую створку потребуется по две петли. Самая сложная задача – точно выставить створки по высоте, и чтобы петли, а точнее, две их части совпадали между собой. Поэтому сначала изготавливается каркас гаражных ворот. По сути, это два прямоугольника, внутри которых установлены дополнительные элементы, придающие конструкциям жесткость. Это могут быть отрезки профилей, установленные вертикально или горизонтально, или по диагонали. В некоторых случаях используют комбинированную установку. На фото ниже показан эскиз комбинированного каркаса гаражных ворот.

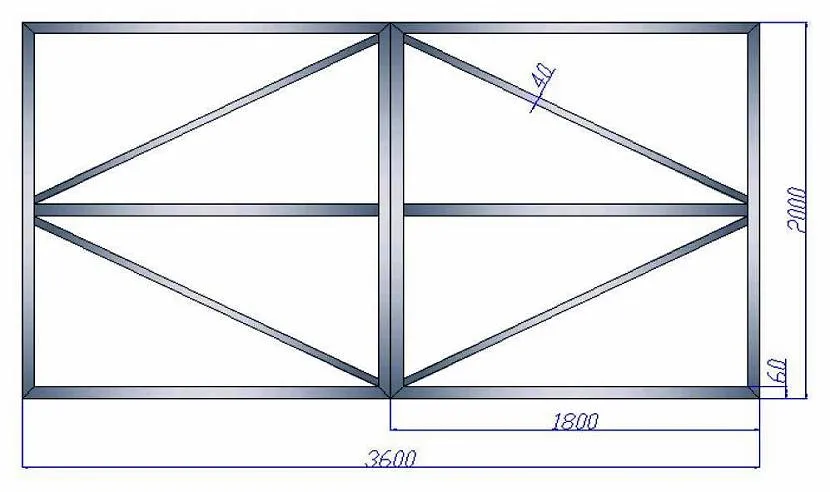

Каркас гаражных ворот Источник gorodsad.in.ua

Как правильно установить створки:

1. К ним приваривают часть петель с шипом.
2. Створки поднимают и приставляют каждую по требуемому месту, подставляя под них, к примеру, кирпичи.
3. Выравнивают с помощью строительного уровня, оставляя между створками небольшой зазор.
4. Вторые части петель прикладывают так, что шип верхней части вошел в паз нижней части. Их тут же приваривают к угловому элементу каркасной коробки.
5. Так делают с каждым элементом. После чего убирают кирпичи и проверяют, как закрываются ворота.

Затем к ним приваривают ушки для навесного замка, ручку, петли для засова. И в конце обшивают профнастилом. По сути, у Вас должна получиться приблизительно вот такая постройка, как на фото ниже.

Каркасный гараж из профнастила Источник izhevsk.ru

Виды ворот

Перед тем как начинать составлять проект и закупать материалы, нужно определиться с видом ворот, которые подходят для дома больше всего

Существует несколько критериев выбора, на которые стоит обратить внимание:

1. Внешний вид забора;
2. Есть или нет автомобиль и гараж к нему;
3. Своё предпочтение;
4. Предназначение территории, которая ограждается.

Например, установка кованых ворот будет уместна при наличии массивных столбов из кирпича (но стоит учитывать, что ковка — недешевое удовольствие). Хотя для такого случая подойдут распашные или откатные с тем же успехом. Когда выбор сделан, пора узнать, как правильно сварить ворота для гаража или дома.

Преимущества и недостатки

Особенности монтажа металлоконструкции гаража заключаются в соблюдении условия обеспечения жесткости: нужен каркас и обшивка. Остов изготавливается из прокатного профиля достаточного сечения – это основа сооружения. Зато стены и потолок в гараже можно создать из сравнительно тонкого по конструкции листа.

Главные достоинства состоят в следующем:

• небольшой вес конструкций;
• легкость сборки, монтажа;
• малая стоимость материалов, работ;
• отсутствие необходимости устройства капитального фундамента.

Вроде бы сооружение из металла удовлетворяет главным требованиям заказчика – скорость возведения, прочность, низкие затраты на монтаж конструкций и комплектующие. Но есть и минусы. Стальные конструкции не очень устойчивы к коррозионному износу, нуждаются в уходе и обслуживании. Такой гараж «гремит», зимой в нем ощутимо холодно, его придется утеплять и обесшумливать дополнительно.

Полноценную электропроводку в сооружении проложить тоже нельзя. А еще металлические конструкции гаража относятся к трудносгораемым, но все-таки подверженным действию огня.

Составление проекта и сметы расходов

Установка ворот

Устанавливать ворота лучше до работ по обшивке конструкции. Для изготовления можно использовать всё тот же профиль и листы металла. Сборка ворот происходит согласно подготовленному чертежу, стандартными считаются обычные распашные ворота для гаража – они просты в изготовлении и монтаже.

1. Из профиля собирается два прямоугольника соответственно размерам гаража,
2. Каждая створка укрепляется ребрами жесткости для монолитности,
3. Используя стандартные гаражные петли створки устанавливаются на конструкцию гаража,
4. Обшивают створки тем же материалом, который будет использован для обшивки стен.

Сегодня очень популярны в роли ворот использовать секционные устройства, которые работают при помощи электромотора. Систему этого типа нужно устанавливать после окончания работ по сборке гаража, но она не предусматривает дополнительные двери.

Советы

• Соединяйте металлопрофильные листы с помощью шурупов. В случае надобности, это позволит разобрать или отремонтировать гараж.
• С помощью профнастила можно укрепить деревянное строение. Для этого достаточно облицевать его листами. Предварительно можно уложить слой теплоизоляции.
• Из металлопрофиля можно изготовить не только гараж, но и хозяйственную постройку, например, небольшой сарай или мастерскую.
• Теоретический срок эксплуатации гаражного строения из профнастила доходит до 70 лет. Практический — чуть меньше. Чтобы конструкция прослужила дольше, следует проводить периодическую проверку соединений и стыков. Кроме этого, стены помещения нужно ежегодно окрашивать. Это позволит избежать появления ржавчины и сохранит презентабельный вид здания на годы.

Выбор конструкции гаража из металла

Гаражи из металлических конструкций, несмотря на унификацию и стандартизацию, имеют явные различия. По видам они делятся на:

1. Изготовленные в заводских условиях. Детали и отдельные блоки гаража останется собрать вместе, воспользовавшись инструментами и прилагаемой схемой монтажа. По сути, это гаражный конструктор Лего, только специфичный и для взрослых. Его достоинство – быстрый монтаж, главный недостаток – высокая стоимость.
2. Самодельные гаражи. Сооружение проектируется в индивидуальном порядке, адаптируется под конкретные нужды. Достоинство гаража заключается в оптимизации конструкции, поскольку она собирается для отдельного заказчика. Это же одновременно и недостаток, ведь каждое решение воспроизводится для монтажа в единственном экземпляре.

С типовыми гаражными конструкциями все просто и понятно: они жестко привязаны к определенной схеме, подчинены требованиям унификации, но легко собираются. С другой стороны, они не учитывают все обстоятельства, тонкости строительства, местности.

А индивидуальные проекты гаражей могут быть какой угодно формы, этажности – это зависит от средств и идей заказчика. Но при их возведении необходимо обеспечить жесткость монтажа и надежность, качество сварки (сборки) конструкции. Частным случаем будет типовой заводской гараж, бывший в употреблении: в нем, прежде всего, привлекает цена.

Какие нужны материалы?

Для начала нужно понимать, что сварить ворота не получится, не имея вообще никакого опыта. Потребуется умение пользоваться сварочным аппаратом и накладывать качественные швы на стыки труб. Если это не проблема, тогда можно приступить к выбору составляющих конструкции из профиля. Чтобы обзавестись воротами и калиткой понадобятся следующие материалы:

1. Профильные трубы. Они понадобятся для сооружения столбов. Обычно размер равен 60х60 миллиметров.
2. Для каркасов калитки и створок ворот нужны трубы 40х20 мм;
3. Сталь толщиной 2 мм, чтобы заглушить торцы;
4. Для фиксаторов используются трубы и арматура;
5. Петли (шариковые), сечение 20 мм;
6. Чтобы крепить обшивку к каркасу, понадобятся заклёпки или саморезы;
7. Для перемычки нужен уголок 40х40 мм;
8. И сам профнастил.

Основные строительные работы

Ленточный фундамент под гараж

Строительство гаража — процесс , состоящий из нескольких последовательных этапов. Первым из них является заливка фундамента:

1. Выкапывание котлована.
2. Засыпка подушки из песка и щебня.
3. Настилание гидроизоляции.
4. Монтаж опалубки.
5. Размещение арматурного каркаса.
6. Приготовление и заливка бетона.
7. Выжидание до 28 дней, чтобы состав полностью схватился.

Затем производится возведение стен:

1. Выравнивание основания путем заделки впадин и стачивания выступающих мест.
2. Установка гидроизоляции.
3. Выставление углов с газоблоками и кирпичами, укладка нижней обвязки для бруса, каркаса и профиля.
4. Выкладывание рядов, венцов, опор. Изготовление проемов под окна и двери.
5. Заливка верхнего армопояса, установка обвязки.
6. Заполнение каркаса утеплителем, закрепление наружной облицовки для защиты конструкции от внешних факторов.

Для гаража подойдет односкатная крыша, если не планируется 2 этаж

Следующая фаза — строительство односкатной крыши:

1. Изготовление перекрытия. В зависимости от вида конструкции используются деревянные балки или железобетонные плиты. Иногда частники отливают перекрытия прямо по стенам.
2. Закрепление чернового потолка. Для этого используется горбыль, фанера, плиты ДСП и ОСП.
3. Укладка утеплителя, если перекрытие решетчатого типа.
4. Монтаж стропильной системы. Иногда ее не делают, создавая уклон непосредственно на стенах. Здесь способ выбирает мастер.
5. Укладка кровельного покрытия. Как правило, используется профнастил, металлическая, керамическая или гибкая плитка.

Потом выполняется монтаж ворот:

1. Подготовка деталей или закупка готового комплекта.
2. Установка рамы для створок и калитки.
3. Монтаж и подключение электрического привода для подъемных и секционных систем.
4. Установка и регулировка работы полотен.

Облицовка гаража сайдингом под дерево

Выбираются такие виды облицовки:

• штукатурка;
• пластиковые панели;
• гипсокартон;
• вагонка;
• сайдинг;
• древесно-стружечные плиты;
• моющиеся обои;
• керамическая плитка.

Какие нужны материалы?

Для начала нужно понимать, что сварить ворота не получится, не имея вообще никакого опыта. Потребуется умение пользоваться сварочным аппаратом и накладывать качественные швы на стыки труб. Если это не проблема, тогда можно приступить к выбору составляющих конструкции из профиля. Чтобы обзавестись воротами и калиткой понадобятся следующие материалы:

1. Профильные трубы. Они понадобятся для сооружения столбов. Обычно размер равен 60х60 миллиметров.
2. Для каркасов калитки и створок ворот нужны трубы 40х20 мм;
3. Сталь толщиной 2 мм, чтобы заглушить торцы;
4. Для фиксаторов используются трубы и арматура;
5. Петли (шариковые), сечение 20 мм;
6. Чтобы крепить обшивку к каркасу, понадобятся заклёпки или саморезы;
7. Для перемычки нужен уголок 40х40 мм;
8. И сам профнастил.

Строительство своими руками

Утепление

Завершающий этап работ – утепление. Благодаря ему в зимнее время можно будет сохранить более 60 процентов тепла внутри помещения.

Для утепления на внутреннюю поверхность створок устанавливаем деревянную обрешетку, внутрь которой закладывается слой утеплителя. Для качественного утепления хорошо подходят минеральная вата, стекловата, пенополистирол ПСБ-С.

Особенно важно не допускать присутствия воздушных мешков, и тщательно заполнять все промежутки. Для нормального сохранения тепла достаточно слоя около 5 сантиметров

Поверх обрешетки устанавливается облицовочные плиты или вагонка. Также при желании с внутренней стороны можно повесить пластиковый или брезентовый навес.

Нужно ли делать проект конструкции

Чтобы правильно рассчитать количество материалов, нужно сделать план гаража

Перед тем как начать строительство с нуля, его необходимо узаконить. Такое требование относится к зданиям любого типа, к которым планируется подвести коммуникации общего пользования — воду, электричество, водопровод, канализацию. Поэтому владельцу недвижимости следует сделать грамотный, продуманный до мелочей проект. Согласовывать в соответствующих инстанциях его можно самостоятельно через МФЦ, но целесообразнее через правление кооператива.

Чертеж гаража делается в масштабе и должен содержать такую информацию:

• месторасположение на участке с привязкой расстояний к постоянным ориентирам;
• размеры в миллиметрах (ширина, длина, высота);
• тип фундамента;
• стены;
• перекрытия;
• крыша;
• въездные ворота;
• вентиляционная система;
• подвод коммуникаций;
• внутренняя схема гаража с разводками и потребителями;
• наличие средств пожаротушения.

Технология возведения каркасного гаража

Строительство гаража из каркасной трубы своими руками начинается с подготовительных работ. Необходимо очистить отведенный под постройку участок от поверхностной растительности, выкорчевать корни деревьев, при наличии естественного уклона — выровнять площадку.

Далее выполняться разметка здания, для которой потребуется бечевка и арматурные колышки. Прутки арматуры вбиваются по углам здания и соединяются бечевкой, таким образом вы получаете перенесенные на участок контуры стен гаража.

Монтаж столбчатого фундамента под каркасный гараж из профильных труб:

• по предварительно размеченных углам своими руками выкапываются ямы размером 50*50*50 см;
• на дне ям обустраивается уплотняющая подушка из смеси песка и гравия толщиной 20 см;
• нарезаются профильные трубы на отрезки, равные длиной высоте стен гаража, и устанавливаются по центру угловых ям — для придания стойкам устойчивости их необходимо вбить в землю;
• ямы с установленными стойками заливаются бетоном марки М300.

На набор бетоном прочности необходимо 5-7 дней, на протяжении которых вы будете собирать каркас постройки. Составляющие элементы каркаса свариваются отдельно, после чего коробка гаража монтируется на забетонированные стойки.

Вам потребуется своими руками подготовить следующие элементы каркаса гаража:

1. Боковые панели — 2 шт. Высота панелей — 2.1 м, ширина — 5.5 м. Шаг между вертикальными поясами панели — 1.37 м, горизонтальный пояс устанавливается на высоте 1,05 см. Для сборки боковых панелей используются трубы сечением 40*25 мм, расход материала — 27 м на одну конструкцию. Укладка труб нижнего пояса выполняется на ребро 25 мм.
2. Задняя панель — 1 шт (расход труб — 17.5 м). Высота панели составляет 2.06 м, ширина — 2.95 м. Нижний пояс панели укладывается на ребро 40 мм. По периметру конструкции трубы необходимо приваривать так, чтобы стык задней и боковых панелей совпадал по плоскостям труб.
3. Рама ворот — 1 шт (расход трубы 40*25 мм — 14.5 м). Размеры передней панели под ворота аналогичны задней стенке гаража. Ворота также можно сделать самостоятельно из профильного каркаса, облицованного профлистом.
4. Промежуточная ферма — 3 шт (расход материала — 17.5 м труб на каждую ферму). В конструкции фермы предусматриваются опорный пластины толщиной 4-5 мм под размещение водосточных коммуникаций. Высота фермы — 50 см, ширина — 295 см.
5. Фронтонные фермы — 2 шт (расход по 8.5 метров труб на каждую). Габаритные размеры конструкции идентичны каркасу промежуточной фермы.

По завершению подготовки всех составляющих элементов выполняется монтаж каркаса на забетонированных стойках. Панели соединяются со стойками посредством сварки либо с помощью болтов. В плане скорости выполнения и надежности сварка предпочтительна.

К боковым панелям привариваются фермы кровли,  поверх которых устанавливаются продольные пояса длиной 5.5 метров из 35-го уголка под фиксацию обшивки. На крышу потребуется 4 продольных пояса распределенных с одинаковым шагом.

После того как вы своими руками сделали коробку гаража из профильных труб можно приступать к обшивке стен и кровли профнастилом.  Данные работы предельно просты в исполнении — на каркасе из труб профлист устанавливается с помощью саморезов по металлу. Следите за тем, чтобы саморезы входили в профиль строго перпендикулярно.

Сборка каркасного гаража из профиля

Последовательность монтажа стен своими руками:

• первый лист профнастила устанавливается на угловой части здания, после чего фиксируется смежная с ним панель — листы выводятся в стык, который изнутри заделывается монтажной пеной;
• по завершению фиксации на поверхности труб профнастила вся площадь облицовки изнутри оклеивается пароизоляционным материалом (Алюформ, Мегаизол и т.д);
• на каркасе внутри гаража фиксируется обрешетка из алюминиевого гипсокартонового профиля с ячейками 50*100 мм;
• внутри ячеек каркаса размещается теплоизоляционный материал — минеральная вата либо экструдированный пенополистирол, утеплитель крепится на стенах с помощью приклеивания;
• поверхность утеплителя оклеивается внутренним слоем пароизоляции, после чего стены гаража обшиваются вагонкой либо произвольным облицовочным материалом.

Потребность в утеплении гаража из профильных труб, построенного своими руками, возникает из-за  малой толщины профлиста и высокой теплопроводности металла — если не выполнить теплоизоляцию при таких стенах зимой в гараже будет держаться минусовая температура. Также без теплоизоляции могут возникать проблемы с конденсатом и обледенением стен.

Если же вы проживаете в теплой местности либо планируете использовать гараж из труб как временную стоянку, эксплуатировать помещение можно сразу же после обшивки профильного каркаса профлистом.

Как рассчитать затраты?

Изготовление

Крепление обшивки к каркасу

Размеры гаража для хранения одного автомобиля составляют 3,3 на 5,5 (или 6) метров. При этом, если вы планируете провести утепление (например, минеральной ватой), каждый из указанных размеров стоит увеличить сантиметров на 15-20.

Каркас можно сварить из металлического уголка большого сечения – это позволит сделать конструкцию жесткой и прочной. Все работы выполняются сразу по месту установки.

Процесс сборки каркаса состоит из следующих этапов:

1. Первой сваривается нижняя рама (не забудьте приварить ее к выступающим из бетона стержням по углам конструкции так, чтобы выпуски арматуры оказались внутри конструкции).
2. Затем привариваются вертикальные угловые стойки.
3. В передней части устанавливаются и закрепляются две боковых стойки для ворот.
4. Все зафиксированные стойки в верхней части соединяются между собой верхней рамой.
5. После этого необходимо выполнить несущие элементы крыши, при этом:

• при односкатной крыше стойки фасадной стороны должны быть выше других (уклон кровли будет к задней стенке);
• при двускатной крыше придется также сварить треугольные стропильные конструкции и приварить их к верхней раме.

Промежуточные стойки вдоль всех стен привариваются с равным шагом для усиления прочности и жесткости всей конструкции. При этом шаг стойки зависит от ширины металлического листа, который будет к ней привариваться в качестве части стены.

Создание каркаса

К готовому каркасу приваривается или прикрепляется с помощью болтов и гаек внешняя обшивка. Ее можно выполнять из штампованных листов оцинкованной или неоцинкованной стали, а также из профнастила. Во всех случаях толщина металла должна быть не менее 1,2 мм.

На кровле листы начинают крепить от свесов к коньку, соблюдая нахлест верхних листов на нижние в 15 см.

Подготовительный этап

Чертеж металлического гаража

Железный гараж своими руками можно построить, не имея строительной квалификации, достаточно действовать согласно технологической последовательности. Первое, что необходимо сделать, это выполнить чертеж постройки. В нем следует учесть размеры автомобиля, рабочего места, полок и стеллажей. Обычно берутся следующие значения:

• высота – 2‒2,5 метра;
• ширина – 3‒3,5 метра;
• длина – 6 метров.

Опираясь на готовый чертеж, проводят расчет и закупку необходимых материалов. Для постройки понадобится: металлический профиль, стальные или профилированные листы, бетон, арматура, доски, петли для ворот, утеплитель, ДСП или фанера для внутренней отделки.

Гараж из металлопрофиля своими руками: что для него нужно?

Уход и эксплуатация за гаражом из профтрубы

Чтобы недавно построенный гараж прослужил долгое время, оставаясь таким же привлекательным, за металлом требуется ухаживать.

1. Поверхность профильной трубы перед облицовкой и утеплением желательно покрыть антикоррозийным составом, поверх — краской или лаком.
2. Профильный лист довольно «мягкий» материал, и деформируется при воздействии средней силы. Покрытие профлиста можно с легкостью повредить острым предметом. Эти места необходимо сразу обработать антикоррозийной смесью.
3. Изнутри помещение после укладки теплоизолятора обшивается пластиковыми панелями, ОСБ листами, либо фанерой.

Металлический гараж своими руками. Рекомендации и инструкция по сборке

Металлический гараж собирается в несколько этапов. При этом укладка фундамента в данном случае требуется не всегда. Для подобных сооружений, выполненных из легких материалов, достаточно разровнять и уплотнить грунт.

Собираем каркас разборного гаража

Перед началом работ рекомендуется разложить трубы на участке в соответствии с чертежом. Это поможет проверить комплектность и, при необходимости, докупить недостающие комплектующие, пока монтаж не начался.

Каркас возводится по следующему алгоритму:

1. С помощью сварки или болтов (6х60 миллиметров) соединяются трубы, которые составляют стену. Крепежные элементы стягиваются не до конца.
2. По центру стеновой конструкции закрепляется перемычка, которая укрепляет трубы.
3. Боковины скрепляются между собой горизонтальной перемычкой.
4. Проверяются все углы конструкции и, при необходимости, выравниваются.

По окончании работ болты, скрепляющие трубы, затягиваются до упора. В углах конструкции рекомендуется установить металлические треугольники, которые повысят общую жесткость каркаса.

Варианты обшивки

Порядок монтажа обшивки зависит от того, какой типа материала используется. Если для формирования стен закуплен профнастил, то листы последнего рекомендуется устанавливать внахлест, закрепляя конструкцию саморезами. При желании в данной ситуации можно использовать болты. В этом случае потребуется сначала просверлить в металле отверстия, в которые затем вставляются крепежные элементы. Далее изнутри гаража на болты накручиваются гайки.

Кровля

Чтобы сделать каркас крыши, потребуется:

• сварить из труб несколько треугольных конструкций, основа которых равна длине передней и задней стен гаража;
• приварить по центру таких конструкций металлическую трубу;
• установить готовые фермы на крышу с шагом 50-80 миллиметров.

При монтаже крыши следует укладывать кровельный материал так, чтобы тот выходил за пределы конструкции на 150-200 миллиметров. В ином случае по окончании работ придется закрепить на гараже водосточные желоба, чтобы избежать подтопления внутреннего помещения.

Устройство фундамента

Под разборные гаражи укладывают только ленточный фундамент. Данная конструкция не требует больших денежных и временных затрат. Ленточный фундамент заливается вдоль периметра будущего гаража.

Также конструкцию можно установить на бетонную плиту. В этом случае укладка фундамента не потребуется.

Установка ворот

Если работы ведутся своими руками, то рекомендуется устанавливать распашные ворота. Такой вариант считается более простым. Ворота монтируются по следующему алгоритму:

1. Из труб сваривается каркас двух дверей.
2. По центру этот каркас усиливается металлическими профилями, проложенными из угла в угол.
3. На каркас дверей нашиваются металлические панели.
4. На боковые стойки привариваются (навешиваются) петли.

После установки дверей необходимо вырезать отверстия под два замка, один из которых будет закрывать доступ до главного запорного механизма.

Особенности утепления

В качестве утеплителя стен и потолка в металлических постройках используют минеральную вату или пенопласт. Оба материала, при необходимости, можно демонтировать. Если устанавливается капитальная конструкция, то рекомендуется в качестве утеплителя использовать напыляемую пену. Такой материал обеспечивает лучшую теплоизоляцию помещения, закрывая мелкие щели.

Обустройство вентиляции

Для удаления выхлопных газов и конденсата внутри строения необходимо обустроить вентиляцию. Для этого в верхней части стены вырезается отверстие, в которое вставляется и фиксируется посредством монтажной пены труба. Некоторые автовладельцы под крышей монтируют компактное окно, вставляя в проем вентилятор.

Завершающая отделка строения

По окончании возведения сборного гаража можно приступать к финишной отделке. Под этим понимается покраска внешних стен для защиты от влаги и негативного воздействия солнечного излучения. Если гараж будет использоваться на постоянной основе, внутри можно установить полки и другие полезные конструкции. Также рекомендуется окрасить или отделать внутренние стены подходящим материалом.

Створки

Теперь можно приступить к сборке рамы под створки. Её проектируют таким образом, чтобы она была на немного меньше чем ведущий каркас и свободно помещаться в проем. После готовую конструкцию обшивают листовым металлом. Материал створок должен быть немного виден вверху и внизу основной рамы. Теперь можно приступать к привариванию петель, после чего можно устанавливать сами ворота.

Установку ворот стоит проводить с максимальной точностью, с учётом всех правил. К стене они крепятся с помощью арматуры. Она заранее вбивается в их поверхность. Если ворота надёжно установлены и проверены на способность выполнять свои функции, пора приступить к установке замков и запоров, когда все эти действия выполнены, сварка гаражных ворот завершена. Часто делают так, чтобы была возможность закрыть одну из створок с внутренней стороны. В будущем это, несомненно, пригодится.

Варианты электродов

Для металла в толщину 2-3 мм используют электроды диаметром 3-4 мм. Ходовые марки — «АНО-4» и «Монолит», но последний вариант продают только с сечением 3 мм. Правда, этого вполне хватит, чтобы прогреть железо и сделать качественный крепкий шов. Плюсы: дуга не тухнет, не прерывается, стержень не прилипает к металлическим поверхностям, обмазка не отлетает. Профессиональные сварщики рекомендуют этот вариант.

«АНО-4» используют не реже «Монолита». Такие электроды отлично проваривают низкоуглеродистую сталь распространенной марки Ст3. Производители выпускают их диаметром 3, 4 и 5 мм. Их дуга устойчивая и без колебаний. Другие марки не подходят для сварки низкоуглеродистой стали. Чтобы качественно сварить ворота в гараж, покупателю желательно выбрать правильный вариант.

Электродов для ворот гаража – несколько видов

Необходимые инструменты и материалы

Именно чертеж помогает подсчитать сколько материала понадобится, без него это сделать невозможно. Для возведения основного каркаса лучше всего использовать квадратные профильные трубы, они соединяется легче чем изделия с прямоугольным сечением. Основные стойки гаража можно изготовить из профиля диаметром 100 на 100 мм – это обеспечит высокую устойчивость и достаточную прочность.

А вот ребра жесткости не обязательно изготавливать из таких массивных профилей, для них подойдет профтруба сечением 60 на 60 мм. Используя чертеж подсчитайте сколько труб изображено на нем

Обратите внимание что ребра жесткости следует устанавливать через каждые 2 метра

Кроме профиля потребуется отделочный материал для обшивки каркаса и создания кровли, для этого лучше всего использовать профилированный лист – он недорогой и позволяет выпонить все работы быстро. Так же потребуются крепежные изделия, такие как уголки, болты для соединения и гайки – их количество так же нужно подсчитать используя чертеж.

Инструментарий для возведения при помощи резьбового соединения достаточно небольшой:

• Измерительные инструменты – рулетка, уголок, линейка, уровень,
• Электрическая дрель и сверла к ней,
• Болгарка и набор дисков по металлу,
• Ключи и шуроповерт с набором головок,

Кроме этого может потребоваться определенный набор инструментов для возведения фундамента – если вы не будете использовать готовые фундаментные плиты для основания.

Последовательность работ:

1. Размечаем территорию,
2. Возводим основание/фундамент под гараж,
3. Монтируем каркас,
4. Устанавливаем ворота,
5. Сооружаем крышу и настил кровли,
6. Работы по обшивке стен.

Имея на руках готовый план действий, можно начинать работы по монтажу конструкции.

Изготовление каркаса

Каркас из металла

1. Профиль, используемый для каркаса гаража не должен иметь стенки тоньше 3 мм, чтобы обеспечить необходимую жесткость конструкции. Начинается работа с формирования нижней части, примыкающей к фундаменту. Отрезки профиля, нарезанные по заданной длине, укладываются по периметру, свариваются между собой и привариваются к выступающим из бетона анкерам.
2. Следующий шаг – установка угловых стоек. Их необходимо выставить строго вертикально, сверяясь с уровнем, и приварить к нижней раме и анкерам. Стойки выполняются уголком наружу. Далее устанавливаются остальные вертикальные стойки, расстояние между ними равняется величине стального листа. Для усиления конструкции можно приварить дополнительные уголки по диагонали между стойками.
3. После установки вертикальных опор выполняется фиксация верхней рамы.
4. Крыша металлического гаража может быть односкатной или двускатной. В первом случае передние стойки крыши изготавливаются большей длины, чтобы обеспечить сток воды назад. Для двускатной крыши выполняется специальный каркас в форме треугольника. Его высота составляет 0,5 метра. Конструкция создается с помощью стропил, приваренным к вертикальным стойкам, металлического уголка и конькового бруса.

Определяемся с типом ворот

Тип конструкции ворот зависит от размеров торцевой стены и свободного пространства для свободного открывания створок:

• распашные ворота – механическая удобная и простая конструкция, сделать ее несложно. Минус распашных ворот – надо много места перед гаражом и по бокам, а это не всегда возможно;
• подъемные поворотные – металлическое полотно поднимается вверх, как штора. Шарнирно-рычажный механизм можно купить уже готовый или сделать самому, деталей для этого устройства надо немного. Такая конструкция удобна для гаражей во дворе, на маленьком садовом участке. Свободного места для открытия практически не нужно. Большой плюс подъемных ворот – великолепная герметичность;
• роллеты – ненадежный вариант гаражных ворот, но экономичный. Металлические пластины складываются наподобие жалюзи и собираются в специальный короб под потолком. Вскрыть такую защиту – пара пустяков, поэтому роллеты можно устанавливать только в охраняемых помещениях;
• откатные ворота — напоминают дверцы шкафа купе. Требуют достаточно места для открытия с одной стороны (на всю длину полотна створки). Минус этой конструкции в том, что рельсы для передвижения часто засоряются и их надо регулярно чистить, а это раздражает.

Из этих четырех вариантов конструкций наиболее популярны простые распашные и подъемно поворотные ворота. Как можно сварить их самому из доступных и недорогих материалов?
