Как сделать таль в гараж своими руками, материалы и инструменты

Упрощение сборки устройства

В домашних условиях можно использовать подручные материалы и готовые передаточные узлы. Например, трещетка, используемая в автомобиле КАМАЗ для выравнивания тормозного усилия — это готовый червячный передаточный механизм.

Сочетая блоковые механизмы с барабанными лебедками, можно работать, компенсировав недостатки каждого вида подъемников. Например, в полиспастах не предусматривают фиксатор, исключающий обратное движение тали, а барабанные лебеди устраняют это очень просто. Зато угол между вектором подъемной силы и вектором веса у полиспаста может быть практически любым, чем не могут похвастать лебедки.

Можно использовать в хозяйстве покупные подъемники, но, как правило, лебедки нужны там, где магазины далеко — и всегда срочно. Стоит поискать в гараже какие-нибудь детали для выхода из ситуации.

Читать также: Какую пилку для лобзика выбрать для столешницы

› Logbook › Готовимся к свапу. Часть 2. Таль в гараж своими руками.

Дождался я таки этого момента и мы с батей занялись установкой балки в гараже. Для начала необходимо было закупить металл. В идеале нужна балка. В идеале похуже, можно обойтись сваренным швеллером. Также нужен лист для дополнительного усиления балки, плюс из чего-то нужно сделать каретку. Взяли обрезок 5мм стали. Балка должна стоять на уголке. Берем и его. Объездили кучу металлопрокатов, нигде не режут балку — забирай весь хлыст (от 6 до 12м), а нам всего-то 3,30м надо. В итоге плюнули и взяли швеллер. По деньгам вышло дешевле почти на 1 тыс. Грузим в форя:

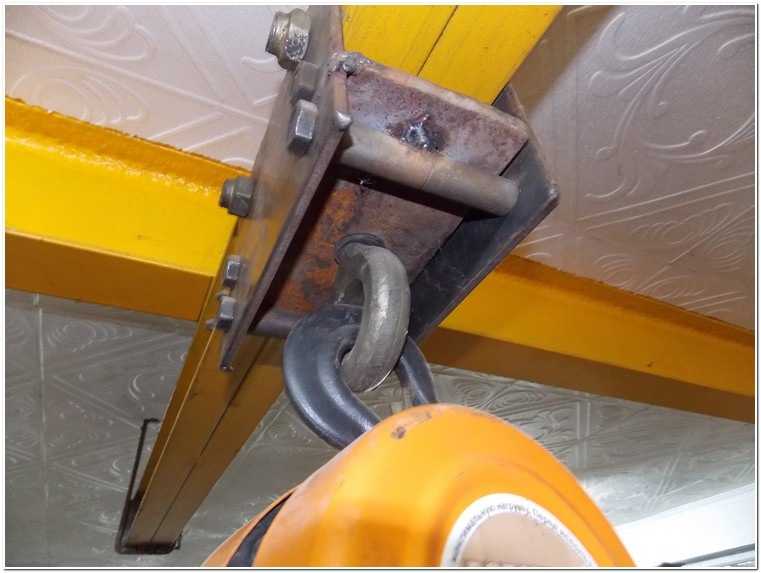

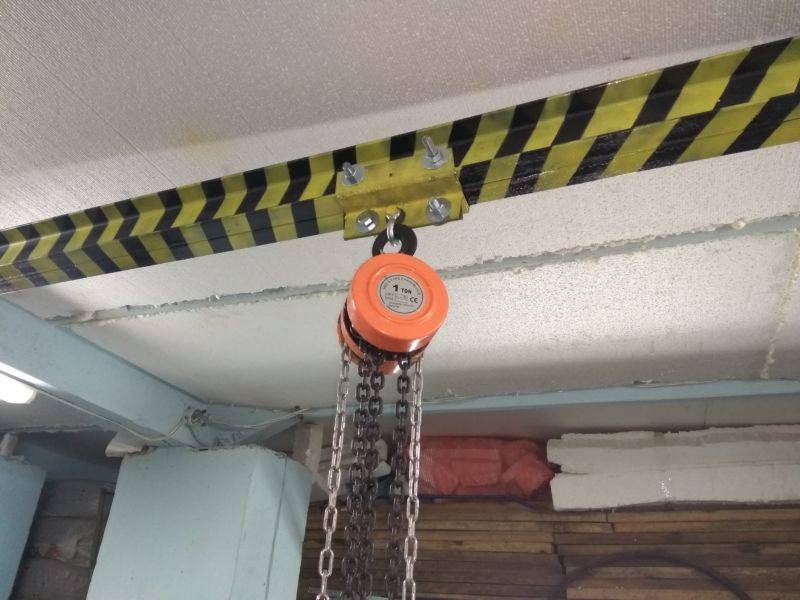

Подвесная таль в гараже используется в качестве грузоподъемного приспособления. Оборудование помогает перемещать тяжелые предметы и удобнее выполнять ремонт автомобиля. Вооружившись необходимыми комплектующими, возможно своими руками собрать таль.

Какие есть приспособы для подъема грузов на высоту?

Зарегистрироваться или войти:. Стальной канат или цепь обладают гораздо большей жесткостью. Так как для сгибания такого троса при набегании на блок требуется дополнительное усилие, его тоже нужно обязательно учитывать.

Сила набегающего и сбегающего троса возникает в результате взаимодействия и трения нитей каната. Как известно, КПД — коэффициент полезного действия, то есть насколько результативна была выполненная работа. Его рассчитывают, как отношение выполненной и затраченной работ. В случае с блоком полиспаста применяется формула:.

Подъемный механизм состоит из нескольких блоков. Суммарный КПД полиспаста не равен арифметической сумме всех отдельных составляющих.

Для вычисления используют куда более сложную формулу, а точнее — систему уравнений, где все силы выражаются через значение первичной S0 и КПД механизма:. Поскольку значение КПД всегда меньше 1, с каждым новым блоком и уравнением в системе значение Sn будет стремительно уменьшаться.

В строительстве во время проведения монтажных работ далеко не всегда есть возможность подогнать подъемный кран. Тогда возникает вопрос, как поднять груз веревкой.

Здравствуйте уважаемые самоделкины. Очень нужен подъёмный кран? Так давайте сделаем его. Малогабаритный, с поворотом и подъёмом стрелы, грузоподъемностью в два мешка цемент, или 30 штук кирпича, или 3 больших ведра бетона. Я себе такой сделал, и теперь не представляю, как бы смог вдвоём с женой построить двухэтажный коттедж, площадью в м 2 , если бы этого крана не было.

И здесь находит свое применение простой полиспаст. Для его изготовления и полноценной работы нужно сделать расчеты, чертежи, правильно подобрать веревку и блоки. Прежде чем приступать к сооружению полиспаста своими руками, нужно внимательно изучить чертежи и подобрать подходящую для себя схему.

Опираться следует на то, как вам будет удобнее разместить конструкцию, какие блоки и трос имеются. Случается, что грузоподъемности блоков полиспаста недостаточно, а сооружать сложный многократный подъемный механизм нет времени и возможности.

Тогда применяют сдвоенные полиспасты, представляющие собой комбинацию из двух одинарных. Этим устройством также можно поднимать груз таким образом, чтобы он двигался строго вертикально, без перекосов. Важнейшую роль в построении полиспаста своими руками играет веревка

Важно, чтобы она не растягивалась. Такие канаты называют статическими. Растяжение и деформация гибкой связи дает серьезные потери эффективности работы

Растяжение и деформация гибкой связи дает серьезные потери эффективности работы.

Для самодельного механизма подойдет синтетический трос, толщина зависит от веса груза. Материал и качество блоков — показатели, которые обеспечат самодельным подъемным устройствам расчетную грузоподъемность. В зависимости от подшипников, которые установлены в блоке, меняется его КПД и это уже учтено в расчетах. Но как поднять груз на высоту своими руками и не уронить его? Чтобы обезопасить груз от возможного обратного хода, можно установить специальный фиксирующий блок, который позволяет веревке двигаться только в одном — нужном направлении.

Когда веревка и блоки готовы, схема выбрана, а расчет произведен, можно приступать к сборке.

Для простого двукратного полиспаста понадобятся:. Самодельный подъемный механизм готов к использованию и обеспечит двойной выигрыш в силе. Теперь, чтобы поднять груз на высоту, достаточно потянуть за конец веревки.

Лебедка из стартера своими руками

Огибая оба ролика, веревка поднимет груз без особых усилий. Если к самодельному механизму, который вы построите по этой инструкции, присоединить электрическую лебедку, получится самый настоящий подъемный кран, выполненный своими руками.

Теперь для подъема груза не придется напрягаться совсем, лебедка все сделает за вас. Даже ручная лебедка сделает подъем груза комфортнее — не нужно стирать руки о канат и переживать, чтобы веревка не выскользнула из рук.

В любом случае, крутить ручку лебедки куда проще. В принципе, даже вне стройплощадки умение в походных условиях с минимумом инструментов и материалов соорудить элементарный полиспаст для лебедки — очень полезный навык. Особенно оценят его автомобилисты, которым посчастливилось застрять на машине где-нибудь в непроходимом месте. Сделанный на скорую руку полиспаст значительно увеличит производительность лебедки.

Как сделать тальку своими руками

Лебедка – незаменимое приспособление, как в домашнем хозяйстве, так и в гараже. Поднять на крышу рулон рубероида, забросить в окно второго этажа строящегося частного дома пару мешков цемента, вытащить двигатель из капотного пространства, да и затащить сам поломанный автомобиль в гараж… Это неполный перечень дел, которые можно запросто выполнить в одиночку с ее помощью.

Приспособления барабанного типа для подъема или перемещения тяжестей, отличаются способом передачи крутящего момента. Из школьного курса физики мы знаем, как работает плечо. Теряя в скорости или расстоянии – мы выигрываем в силе. Фраза Архимеда: «Дайте мне точку опоры, и я переверну Землю» как раз описывает принцип работы лебедки.

Ручная лебедка, при помощи приложенного плеча – увеличивает человеческие силы настолько, что один оператор может сдвигать с места автомобили или поднимать тяжести в несколько сот килограмм. При одинаковом (с точки зрения механики) принципе действия, эти приспособления имеют различные способы исполнения.

Ручная барабанная лебедка – разновидности

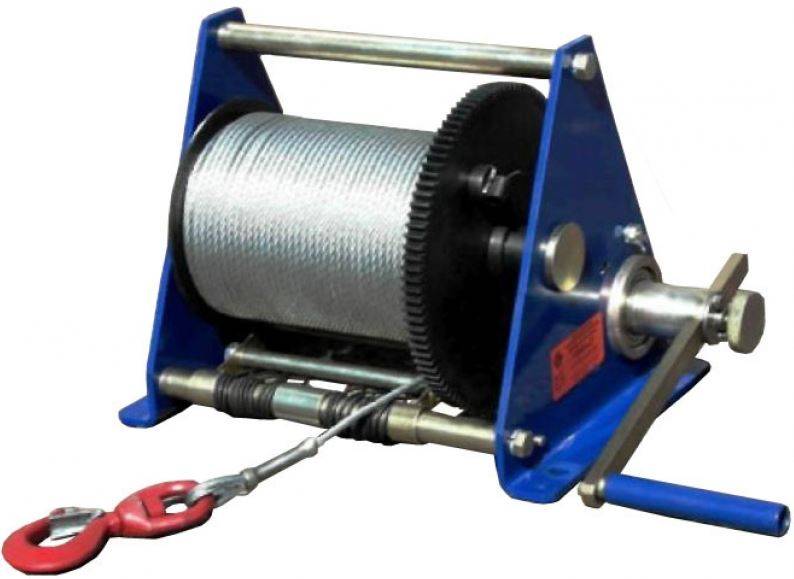

Ручная лебедка с барабаном – это классика жанра. Кроме общего элемента – шкива, на который наматывается трос, приспособления имеют различные типы привода.

Односкоростной шестеренчатый привод

К барабану прочно прикреплена большая, основная шестерня. На нее, и на крепление, ложится вся нагрузка. Поэтому надежность элементов должна быть на должном уровне. В зацеплении с основной, расположена ведущая маленькая шестеренка.

Соотношение количества зубьев и есть величина передаточного отношения. Проще говоря – коэффициент усиления. Ведущая шестерня составляет одно целое с приводным валом. Поскольку речь идет о ручном инструменте – на вал надета рукоятка для вращения.

Длина рычага также влияет на степень усиления. Чем плечо рукоятки больше – тем меньше усилия надо приложить.

С помощью подобных устройств можно в одиночку поднимать несколько центнеров груза или перемещать автомобиль весом 2-3 тонны. При этом скорость вращения барабана достаточно высокая.

Многоскоростной шестеренчатый привод

Конструкция состоит из двух или более пар шестерен, каждая из которых обладает коэффициентом усиления в десятки раз. При последовательном зацеплении эти коэффициенты складываются, многократно увеличивая усилие.

Обратная сторона медали – пропорциональное снижение скорости. Имея такую лебедку, вы можете осуществлять медленный вертикальный подъем грузов более тонны, но если вам придется работать с двумя мешками цемента – время подъема растянется на десятки минут.

Поэтому производители предоставили возможность использовать каждую пару шестерен в отдельности. Закрепив рукоятку на прямой паре – мы получаем среднее усилие с высокой скоростью. Перекинув ее на вторую пару – теряем в скорости, но увеличиваем силу в два раза.

Обязательным элементом всех лебедок с ручным приводом является стопор, или «собачка»

При подъеме он работает идеально, а вот при спуске совершенно бесполезен. Во время обратного вращения «собачку» просто откидывают в сторону, освобождая храповик.

Червячный привод

Для увеличения усилия применяется червячный механизм. Принцип расчета передаточной пары, по сравнению с плоскими шестернями несколько иной, но техника та же. Небольшая по диаметру винтовая шестерня вращает основную, закрепленную на барабане.

Преимущество конструкции – большой коэффициент усиления. Еще один плюс – конструкция самостопорящаяся. То есть, если не прикладывать усилие к рукояти – машина остановится. Это повышает безопасность и комфорт.

Ручку можно вращать в любую сторону, поднимать и опускать груз – не опасаясь за то, что он сорвется.

Серьезный недостаток конструкции – большое трение в червячной паре. Механизм нуждается в постоянной смазке, иначе износ будет просто катастрофическим. При работе «на сухую» пара может просто заклинить.

Учитывая механику процесса – есть ограничения по весу, с которым можно работать. Зато инструмент получается компактным, и часто применяется именно в домашнем хозяйстве.

Планетарный редуктор

При выдающейся компактности (механизм редуктора фактически находится внутри барабана), количество шестеренчатых пар может доходить до десяти. Усиление при такой конструкции может достигать сотен раз. Единственный недостаток – высокая стоимость изделия, поэтому в быту применяется редко.

Как выбрать электрическую таль?

Тельфер (он же — таль электрическая / электроталь / электротельфер) – устройство с электрическим приводом для подъема и перемещения грузов. Может работать как в составе кранов, так и как отдельный механизм.

Область применения:

• производства различного типа,
• складские помещения и площадки,
• помещения для ремонта оборудования и машин,
• для строительно-монтажных работ в зданиях и на улице,
• авторемонтные мастерские,
• и прочие помещения где есть потребность в подъеме и перемещении тяжелых грузов.

Чтобы подобрать тельфер самостоятельно или с помощью специалиста (лучше) нужно знать:

• максимальную массу поднимаемого груза;
• высоту подъема (от пола до верхней точки крюка). При этом надо убедиться, что габариты тельфера позволят поднять груз на нужную высоту;
• режим работы (количество часов работы в день, число циклов в час);
• исполнение (общепромышленное, пожаробезопасное, взрывобезопасное);
• температуру окружающей среды;
• прочие требования исходя из вида работ (микроскорости, дополнительный тормоз и т.п.).

Все тельферы изготавливаются по существующим ГОСТам и нормам, проходят испытания и сертификацию.

Согласно ГОСТ 12971, к тельферу любого вида прикрепляется табличка, которая содержит сведения о следующих параметрах:

• порядковый номер по системе нумерации предприятия-изготовителя;
• рабочее напряжение тока;
• условное обозначение;
• наименование или товарный знак предприятия-изготовителя;
• месяц и год выпуска;
• номинальную грузоподъемность;
• группу классификации (режима) работы;
• диапазон подъема.

Установка грузоподъемного механизма – ручного или автоматического

Для механического подъема грузов на каркас нужно установить ручную таль – червячная лебедка и трос. Как закрепить таль на каркасе:

• сбоку стойки устанавливаем ручную червяную лебедку (грузоподъемность 800 кг, не меньше);
• стальной трос передвигается по роликам.

Такой механизм позволяет легко поднять двигатель или легковой автомобиль за капот с одной стороны.

Можно взять в качестве привода подъемный механизм и ролики от двери лифта. Там ролики надежные и прочные.

На изготовленное основание можно установить и электрический привод подъемника. Движка на 300 – 500 Вт будет вполне достаточно для несложных ремонтных работ в гараже.

Такие краны часто используют для ремонта и реконструкции старых деревянных домов. Постройка рубленого дома пойдет быстрее, если бревна укладывать при помощи передвижного самодельного крана. В этом случае ширина каркаса — по длине бревен сруба.

А можно сделать и более простой подъемник для двигателя, на одной подпорке, смотрите видео.

Лебедка – незаменимое приспособление, как в домашнем хозяйстве, так и в гараже. Поднять на крышу рулон рубероида, забросить в окно второго этажа строящегося частного дома пару мешков цемента, вытащить двигатель из капотного пространства, да и затащить сам поломанный автомобиль в гараж… Это неполный перечень дел, которые можно запросто выполнить в одиночку с ее помощью.

Приспособления барабанного типа для подъема или перемещения тяжестей, отличаются способом передачи крутящего момента. Из школьного курса физики мы знаем, как работает плечо. Теряя в скорости или расстоянии – мы выигрываем в силе. Фраза Архимеда: «Дайте мне точку опоры, и я переверну Землю» как раз описывает принцип работы лебедки.

ВАЖНО! При работе с подобным устройством, точками опоры является корпус и место крепления лебедки. Оба элемента должны быть надежными.. Ручная лебедка, при помощи приложенного плеча – увеличивает человеческие силы настолько, что один оператор может сдвигать с места автомобили или поднимать тяжести в несколько сот килограмм

При одинаковом (с точки зрения механики) принципе действия, эти приспособления имеют различные способы исполнения

Ручная лебедка, при помощи приложенного плеча – увеличивает человеческие силы настолько, что один оператор может сдвигать с места автомобили или поднимать тяжести в несколько сот килограмм. При одинаковом (с точки зрения механики) принципе действия, эти приспособления имеют различные способы исполнения.

Электролебедка из деталей велосипеда и мотора стеклоочистителя

За основу самоделки будем использовать двигатель стеклоочистителя 12-24V. Решение, конечно, немного необычное. Но как вариант — имеет право на жизнь.

Такая лебедка однозначно будет востребована в гараже и домашней мастерской.

Перечень материалов, которые потребуются для работы:

• звездочки для цепной передачи;
• цепь;
• мотор стеклоочистителя;
• круглая труба;
• шпилька;
• листовой металл.

Поскольку вместе шестеренчатого редуктора будет использоваться цепная передача, то первым делом необходимо изготовить приводную звездочку. Для этого берем пластину металла толщиной 3-4 мм. Чертим окружность, а потом делаем разметку для сверления отверстий.

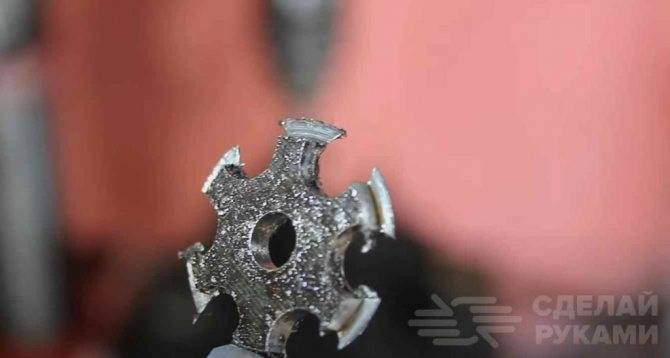

После этого сверлим отверстия по отметкам на окружности (используем для этого сверло 8 мм) и высверливаем звездочку при помощи коронки по металлу.

Обрабатываем самодельную звездочку на шлифовальном станке, чтобы сгладить все неровности и убрать заусенцы. Устанавливаем ее на вал двигателя стеклоочистителя.

На следующем этапе приступаем к изготовлению барабана (катушки), на который будет наматываться стальной трос.

Для этого отрезаем кусок круглой трубы и два диска из листа металла, в которых сверлим по центру отверстия диаметром 10 мм. Привариваем диски по краям трубы.

Собираем катушку для троса целиком — вставляем в просверленные отверстия кусок шпильки и привариваем по бокам посадочные места, в которые нужно будет поместить металлические шарики.

Потом на шпильку надеваем звездочку от велосипеда. Но также можно изготовить и самодельную звездочку.

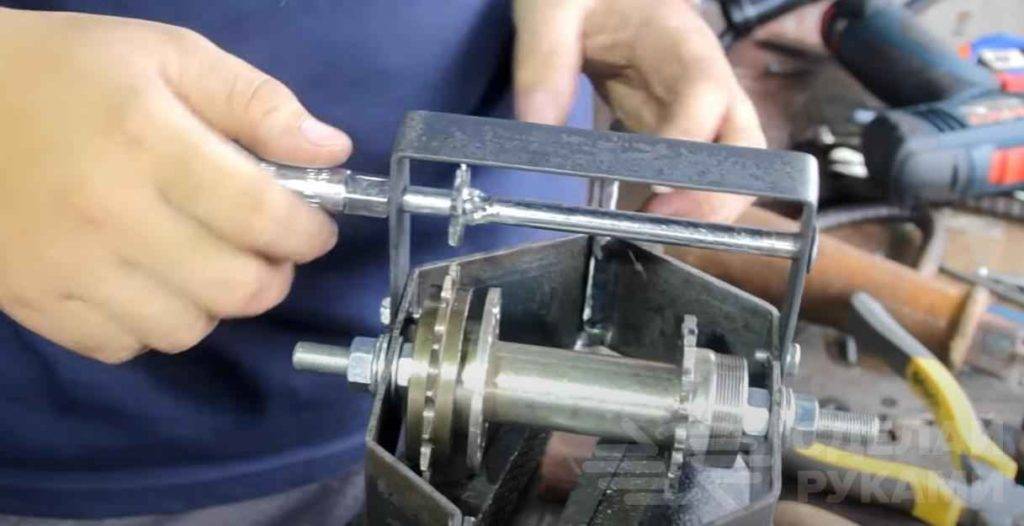

К корпусу мотора стеклоочистителя крепим металлическую пластину. Потом на вал двигателя надеваем и фиксируем гайкой маленькую звездочку.

Размечаем место для установки катушки с большой звездочкой. Дополнительно нужно закрепить еще одну маленькую звездочку, которая служит для натяжения цепи.

После примерки и проверки работоспособности всех узлов все разбираем и отрезаем от пластины все лишнее болгаркой — придаем ей необходимую форму.

После этого собираем все обратно, и крепим к собранной конструкции металлическую раму, сваренную из листового металла.

К металлической раме привариваем два «ушка», чтобы можно было крепить ее к подвесной балке.

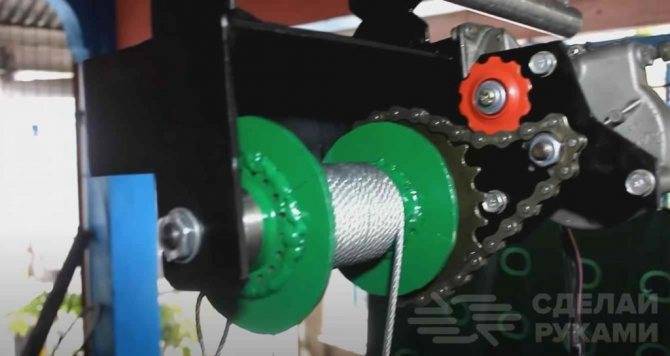

Зачищаем сварные швы болгаркой и приступаем к покраске. Потом собираем электролебедку целиком, наматываем на катушку стальной трос толщиной 3 мм.

Максимальная грузоподъемность электролебедки с цепной передачей и мотором стеклоочистителя составляет 100 кг (для гаража вполне достаточно).

Пошаговый процесс изготовления мини лебедки смотрите на видео ниже. Эта идея принадлежит автору YouTube канала Sek Austria.

Если вам нужна более мощная электрическая лебедка, тогда предлагаем вашему вниманию еще один бюджетный вариант для мастерской.

Принцип работы полиспастов

Проще этого устройства для перемещения тяжелых предметов есть только металлический лом. Главный элемент – колесо с фаской по середине внешней поверхности, ось которого закреплена на потолочной балке. Через него можно перекинуть таль, и подъемник с передаточным числом 1 к 1 готов. Для увеличения рычага пропустим таль еще через одно незакрепленное колесо, ось которого соединена с грузом, а таль закрепим наверху конструкции.

Передаточный коэффициент станет равен 2. Теперь прикрепим к потолку еще одно колесо, а конец тали пропустим через него, закрепив на оси нижнего колеса. Передаточный коэффициент станет равным 3. И так далее, добавляя по одному колесу и меняя место крепления тали, можно увеличивать передаточное значение.

Расположение колес относительно друг друга может быть разным.

Наиболее компактны конструкции с одноосным расположением колес. В конструкции таких устройств две обоймы колес. Изучив чертежи полиспаста, своими руками собрать его не составит труда. Потребуются две обоймы:

1. траверса;
2. скоба для переноски;
3. щека для монтажа деталей;
4. колесо (блок);
5. упор;
6. подшипник;
7. втулка;
8. ось;
9. держатель оси;
10. масленка для подшипников;
11. ограничитель тали;
12. гайка;
13. подшипник;
14. щека.

Конец тали закрепляется на одной из обойм.

Есть у полиспастов и недостатки. Для увеличения передаточного числа на 1 нужно каждый раз добавлять одно колесо, в результате растет вес механизма. Кроме того, для сгибания троса на каждом колесе тратится сила, снижая КПД устройства. Можно снизить эти потери, увеличив диаметр колес, но одновременно произойдет увеличение веса и габаритов полиспаста. Этих недостатков нет у другого вида подъемников.

Читать также: Как проверить электролитический конденсатор большой емкости

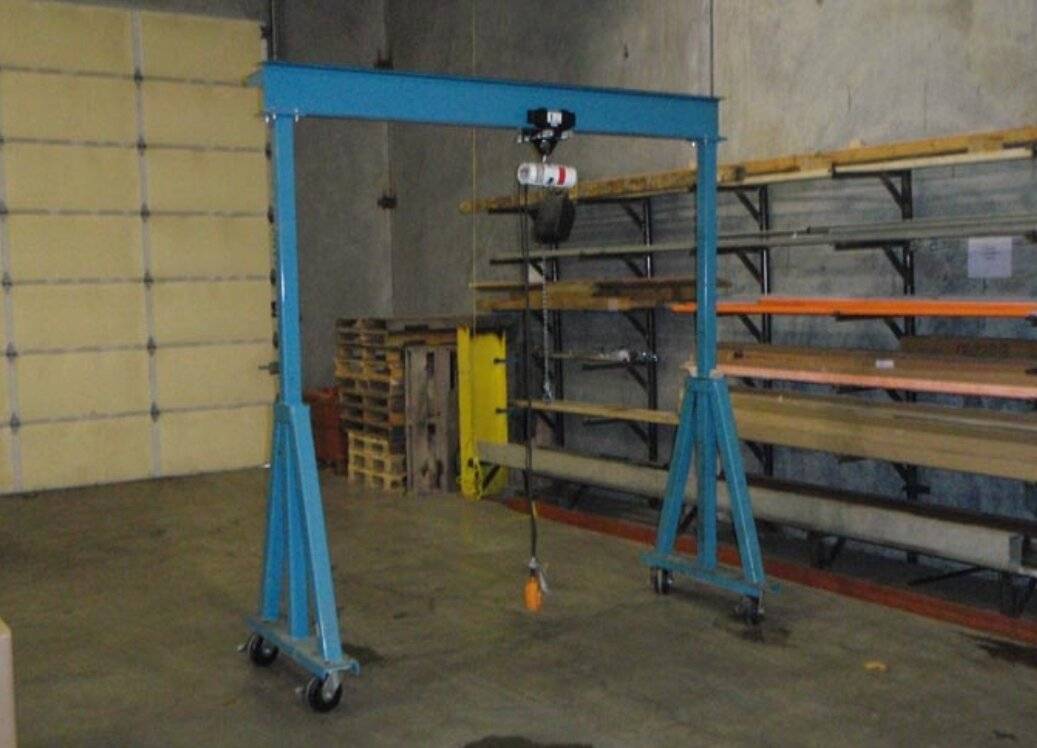

Как сделать самодельную ручную таль: пошаговая инструкция

Самостоятельно изготавливая ручную таль, достаточно следовать пошаговой инструкции. Оборудование можно изготовить, выполнив следующие действия:

1. Приварить ножки крана к двутавровой трубе.
2. Расположить металлические уголки на 45 градусов, чтобы создать ребра жесткости, фиксирующие стойку. Основная масса поднимаемого груза приходится именно на эту стойку, поэтому для дополнительной надежности к ней нужно приварить распорки.
3. Если таль будет передвижной, на каждой стойке необходимо приварить ролики.
4. На потолке гаража зафиксировать трубу, вдоль которой будет перемещаться подъемный механизм.
5. По центру трубы приварить двутавр для фиксации роликового механизма.
6. Вставить в трубу поперечную перекладину каркаса.
7. Просверлить сквозные отверстия с двух сторон держателя и зафиксировать подъемный механизм.

Инструменты и материалы

Чтобы соорудить тельфер, необходимо предварительно подготовить набор инструментов и комплектующих. В частности, для создания тали потребуются:

• двутавровая балка протяженностью около 4-4,5 м (точная длина зависит от высоты потолка в гараже);
• квадратная труба с размерами 10х10 см, 2 трубы диаметром 10-12 см и длиной 2,5 м;
• болгарка;
• металлические уголки 10х10 см;
• болты М16 с гайками;
• подъемный механизм.

Если планируется монтаж передвижной тали, дополнительно потребуется использовать 4 ролика. Комплектующие используются для передвижения тележки.

Монтирование узлов

Одним из важных этапов сооружения передвижной конструкции является монтаж узлов. Для начала необходимо просверлить в стойках отверстия, через которые будет протянут прут с резьбой на концах. На основания прута крепятся шайбы и навинчиваются гайки, ограничивающие расхождение стоек. Затем с каждой стороны на середине жерди фиксируется цепь.

Активация и проверка рабочей способности

Перед каждым запуском и эксплуатацией тали рекомендуется проверять работоспособность основных элементов. Проверке подлежат следующие комплектующие:

Цепь

Поскольку цепь отвечает за удержание предмета на высоте, важно проверить грузоподъемность. Периодическое обслуживание предполагает очистку цепи от грязи и смазывание солидолом или аналогичными материалами

Конечная цепь

Элемент должен размещаться на последней петле. Верхний и нижний крюки

Важно убедиться в целостности крюков и отсутствии трещин, коррозии и прочих повреждений. Звенья цепей

Передвижные тали должны храниться таким образом, чтобы не провоцировать перекручивание и изгибание звеньев.

Предварительная проверка работоспособности и соблюдение правил хранения оборудования обеспечивает стабильное функционирование без риска поломки. Своевременное обнаружение проблемы с отдельными элементами позволяет исправить поломку и восстановить работоспособность.

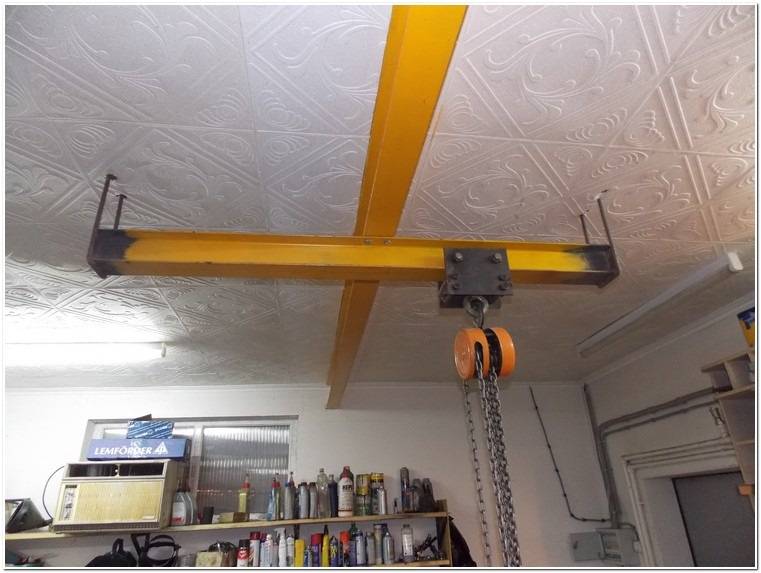

Подвижная и более простая, стационарная кран балка в гараже своими руками – вполне выполнимо, если есть сварочный аппарат и два дня свободного времени. Для профессиональной авторемонтной мастерской проще купить готовое подъемное оборудование.

Если необходимость в кране бывает редко, то дешевле сделать простой и надежный подъемник самостоятельно. Такой самодельный кран легко подымет вес до 800 кг, а этого для ремонтных работ в гараже вполне достаточно.

Где используется

Подъемное приспособление используется для перемещения грузов с различными габаритами и весом. Это могут быть предметы бытовой техники, металлические конструкции и автомобильные запчасти. В производственных помещениях оборудование применяется, чтобы поднимать грузы и укладывать на верхние полки.

Разновидности конструкций тали

Существует несколько разновидностей конструкции, которые отличаются способом установки, конструктивными особенностями, вариантом управления и другими техническими характеристиками. Выбирая подходящий вариант оборудования для гаража, необходимо учитывать индивидуальные потребности и параметры помещения.

С ручным приводом

Ручные тали используются для подъема предметов на небольшую высоту. Показатель грузоподъемности оборудования с ручным приводом варьируется в пределах от 1 до 8 т. Тяговое усилие на подъемном механизме составляет 30-65 кгс, что обеспечивает скорость от 0,3 до 0,1 м/мин. Масса конструкции зависит от материала и дополнительных комплектующих и составляет от 50 до 400 кг.

Шестеренчатые ручные

Цепные тали с шестеренчатым механизмом применяются для выполнения монтажных работ в пределах гаража или в условиях открытого пространства. Управление оборудованием осуществляется в точке фиксации груза. Шестеренчатые модели комплектуются подвесным крюком, отличаются простотой монтажа и эксплуатации. Конструктивные особенности шестеренчатых тельферов позволяют использовать их в качестве самостоятельного оборудования или как подъемный элемент для кранов.

Рычажная

Рычажная таль с ручным управлением оснащена подвесным крюком и может закрепляться на опорных балках или тросе. Ручной принцип функционирования обеспечивает независимость от наличия электричества. Конструкция предусматривает стопорный механизм для фиксации предметов в подвешенном состоянии.

Червячные

Червячные тали, по аналогии с другими разновидностями, используются для подъема и опускания грузов. При комплектовании дополнительными элементами червячные тали могут перемещать предметы по монорельсовому пути двутаврового профиля. Подвешивать стационарный тельфер на крюк можно вручную либо изготовить целостный вариант, соединенный с передвижной тележкой.

Устройство тельфера

Принципиальные электрические схемы тельфера можно найти здесь

Механическое оборудование электротали включает в себя такие важные конструктивные элементы и сборочные единицы, как подъемный барабан, редуктор, соединительная муфта, крюковая подвеска, ходовая тележка, грузовой канат.

Подъемный электродвигатель

В болгарских тельферах серий Т, МТ, МН используют двигатели серии КГ .

Асинхронный двухскоростной электродвигатель с конусными ротором и статором и встроенным безасбестовым конусным тормозом. Ротор имеет возможность перемещаться с меньшим сопротивлением в осевое направление. В случае отключения электропитания, тормоз включается под действием усилия винтовой пружины. Широкий ряд возможных комбинаций между двигателями и редукторами с разными техническими характеристиками расширяют диапазон величины поднимаемых грузов и скоростей подъема. Дополнительно поставляются тельферы с двухскоростными двигателями – имеющими две статорные обмотки (для рабочей скорости и для точного позиционирования груза). Другой вариант поставки – с частотными преобразователями для максимально плавного пуска и торможения приводов.

Редуктор

Двухстепенный планетарный редуктор, установленный в противоположной стороне электродвигателя. Такой конструкции отдано предпочтение из-за необходимости обеспечить тельферу компактность в радиальном направлении. Три ступени редуктора обеспечивают редукцию (сокращение) оборотов двигателя, а также плавность пуска и торможения. Применяются высококачественные материалы для изготовления зубчатых колес и других элементов редуктора. Поверхности зубьев зубчатых колес подвергаются цементации и закалке с последующим шлифованием, что обеспечивает продолжительный срок эксплуатации и бесшумную работу зубчатых колес при высоком КПД редуктора. Удлиненная кинематическая цепь передачи крутящего момента двигателя к барабану уменьшает динамические нагрузки при работе электротали.

Корпус

Новый корпус имеет коробчатую форму. Представляет крепко сваренную конструкцию типа фланцевого соединения между двигателем и редуктором. Выход каната во все возможные радиальные направления по периферии корпуса обеспечивает работу электротали в разнообразных монтажных вариантах и позициях.

Эластичная муфта

Применяется специальная муфта редуктора, расположена внутри барабана между валом двигателя и валом редуктора. Эластичный пакет абсорбирует пиковые составляющие крутящего момента. Конструкция муфты обеспечивает беспрепятственное осевое перемещение вала электродвигателя. В то же время она предохраняет валы от любых радиальных или тангенциальных перемещений. Такая специфика связана с тем, что ротор подъемного электродвигателя – конический. При включении привода такой ротор выдвигается по оси, выходя из зацепления со статором, а при выключении – втягивается обратно. Таким образом, двигатель уже сам в состоянии затормозить привод во время остановки, то есть, имеет встроенный тормоз. Кинематическая связь редуктора с электродвигателем неразрывающаяся.

Барабан

Подъемный барабан – это цилиндрическая полая конструкция, предназначенная для наматывания грузового каната. Поверхность барабана покрыта специальными канавками – «ручьями», благодаря которым грузовой канат наматывается ровными рядами, без перехлестов и заломов. Вместе с канатом на барабане перемещается и канатоукладчик – устройство, необходимое не столько для укладывания каната в ручьи, сколько для включения-отключения концевых выключателей переподъема и избыточного спуска.

По поверхности барабана сделаны винтовые каналы для каната. Специальная канатообтяжка двигается в этих каналах и обеспечивает правильное наматывание и разматывание каната, независимо от величины подвешенного груза. Барабан имеет две диафрагмы. Одна из них установлена на передний фланец электродвигателя с помощью роликового подшипника. Крутящий момент исходящего полого вала редуктора передается ко второй диафрагме посредством шлицевого соединения.

Самодельная ручная таль – бесплатный помощник в хозяйстве

Часто приходится дома проводить ремонтные работы, и нужно поднимать инструменты, материалы. Если покупать ручную таль, это дорого, да и зачастую некогда. В таком случае ее можно сделать самим.

Таль это устройство подъема и опускания груза. Кроме того, такой механизм может удерживать груз в подвешенном положении. Тали могут иметь ручной или электрический привод. При электрическом приводе за движение тросов отвечает электродвигатель. Ручная таль использует цепной механизм. Такое устройство может быть шестеренным или рычажным. В этой статье я расскажу о принципах действия ручной тали.

Наиболее удачным решением для поднятия груза и работы с ним на высоте является таль ручная шестеренная. Этот механизм предназначен для поднятия и опускания грузов различных конфигураций. Как понятно из названия этого устройства, механизм приводится в движение ручным способом. При этом не нужен источник энергии. Работать с ручной цепной талью может человек не обладающий большой силой.

Принцип действия цепной тали не очень сложен. Этот механизм может использоваться как самостоятельный подъемник или в составе конструкции кран-балки. Таль может быть передвижной, рычажной или стационарной.

Для работы со стационарной талью оператор должен находиться непосредственно возле груза. Благодаря поворотному кожуху груз можно не только поднимать и опускать, но и разворачивать для более удобной работы с ним.

Передвижная цепная таль крепиться к двутавровому профилю, по которому с помощью каретки входящей в состав тали, можно перемещать грузы в двух направлениях: вертикальном и горизонтальном. Такую таль, которая смонтирована на каретке, называют тельфером.

Как работает цепная тальЦепная таль состоит из двух блоков и перекинутой между ними цепи. На нижнем блоке имеется цепная звездочка, а на верхнем блоке две разные по диаметру звездочки. Именно из-за разницы диаметров звездочек и происходит более эффективное поднятие груза.

Как сделать таль для гаража своими руками

Таль — грузоподъемное устройство. Используется на складах, в гараже и домашней мастерской, а также на производственных объектах.

Устройство используется для выполнения монтажных и демонтажных работ, связанных с поднятием или опусканием стройматериалов и строительных элементов.

Также таль служит для перемещения и подъема различных грузов и тяжелых предметов — например, с ее помощью можно поднять двигатель автомобиля или сверлильный станок.

Для плавного перемещения ручной тали или тельфера (он оснащен электроприводом) по направляющей кран-балке используется каретка. Ее можно купить в магазине или изготовить самостоятельно из подручных материалов.

На практике применяется множество вариантов талей. Условно можно классифицировать грузоподъемные устройства по трем основным параметрам:

• вариант установки (передвижная или стационарная);
• конструктивное исполнение (шестеренчатая, цепная, червячная);
• вид привода (механический, электрический, пневматический).

Самодельная ручная таль вполне сгодится для использования в условиях гаража или домашней мастерской.

И что немаловажно — затраты на ее изготовление будут меньше стоимости заводского устройства. Если поднимать грузы в гараже или мастерской вам нужно лишь время от времени, то имеет смысл использовать ручные тали. Если подобных работ планируется много — тогда рекомендуем использовать тельферы

Если подобных работ планируется много — тогда рекомендуем использовать тельферы

Если поднимать грузы в гараже или мастерской вам нужно лишь время от времени, то имеет смысл использовать ручные тали. Если подобных работ планируется много — тогда рекомендуем использовать тельферы.

В сегодняшней статье рассмотрим два варианта изготовления самодельной тали, а также поделимся идеей, как собрать балочную тележку (каретку для тали) для гаража своими руками.

Инструменты и материалы

Для создания в гараже данного механизма потребуются следующие инструменты и материалы.

1. Металлопрокат – уголок, швеллер, двутавр.
2. Подшипники разных размеров.
3. Сварочный аппарат с электродами.
4. «Болгарка».
5. Дрель или сверлильный станок.
6. Исполнительный механизм – таль, тельфер.
7. Инструмент для разметки (линейка или штангенциркуль, рулетка, мел или маркер)
8. Болты, шайбы, гайки.

Длина металлопроката подбирается исходя из размеров помещения, а его марка определяется из расчетов, указанных далее. Подшипники можно взять любого подходящего размера. Количество подбирается по принципу: 4 шт. для одной салазки, 4 шт. – для второй, плюс 4 шт. для каретки (корпуса подъемника). Итого: 12 штук. Подшипники для салазок должны быть одного размера, в каретку можно установить подшипники такого же размера или на один размер больше или меньше. Болты для крепления необходимо подбирать с крупной метрической резьбой. Исполнительное устройство подбирается по соответствию его максимальной грузоподъемности расчетным нагрузкам.
