Выбор теплообменника для печи в гараж: виды, способы установки

Устройство теплообменников для банной дровяной печи

Высокая теплоотдача банных печей, повышенная интенсивность сгорания в них топлива активно используются для размещения в них устройств подогрева воды для проведения помывки.

Теплообменники для бань представляют собой полую герметичную емкость для воды, имеющую форму змеевика (регистра), размещаемую в топке, а также герметичного бака, размещенного на ее стенке или дымоходе.

Прибор нагрева воды циркуляционного типа соединяются системой трубопроводов с накопительным баком горячей воды.

Принцип работы приборов непрямого нагрева воды основывается на циркуляции жидкости в результате ее естественной конвекции.

Справка. Естественная конвекция жидкости возникает, когда низшие слои жидкости нагреваются и становятся легче, поднимаясь наверх, а тяжелые и холодные опускаются, занимая место нагретых.

Для работы открытой системы рециркуляции жидкости (без применения циркуляционного насоса), диаметр труб, предающих воду к накопительному баку, не должен превышать одного дюйма, чтобы обеспечить необходимую скорость циркуляции.

Протяженность труб от теплообменника до накопительной ёмкости не должна превышать 3-х метров. Этой длины часто хватает для выноса накопительного бака из парной в смежную комнату для проведения помывки.

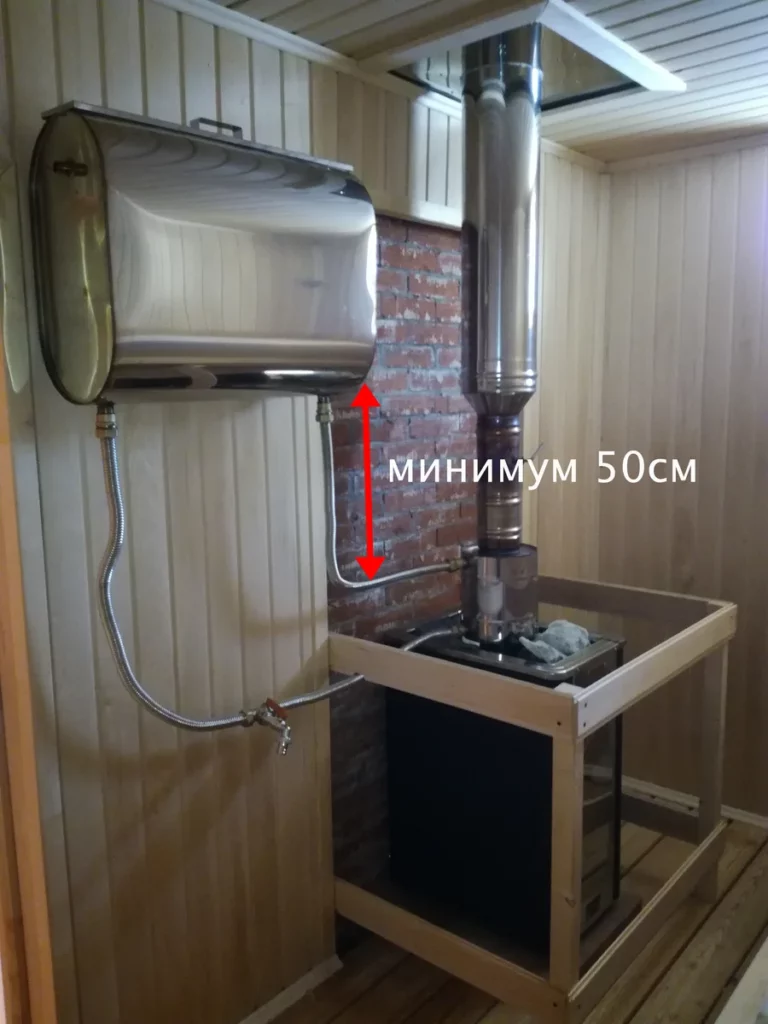

Ёмкость горячей воды, по законам естественной конвекции, устанавливается выше уровня теплообменника.

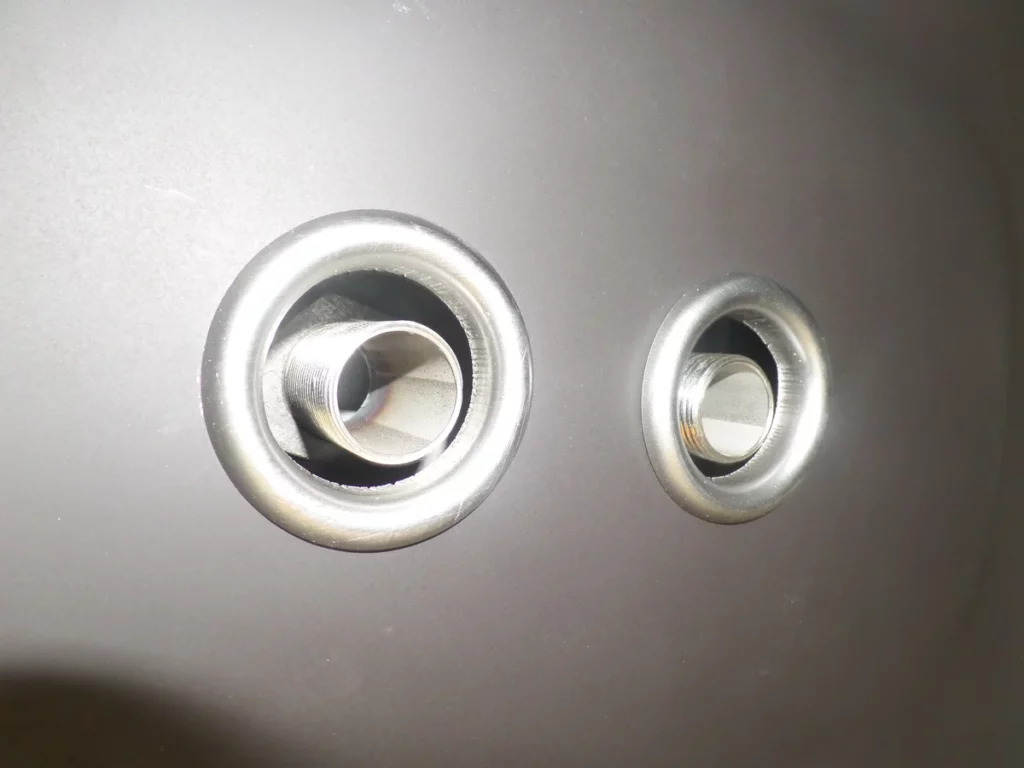

К оборудованию нагрева воды со стороны входа и выхода привариваются резьбовые патрубки для подключения циркуляционных труб, соединяющих устройство с баком.

Чаще всего используется накопительный стальной бак объемом 60—120 литров, в зависимости от мощности печи.

На накопительную ёмкость устанавливается кран слива для помывки, а на трубу холодной циркуляции воды (нижнюю) кран слива жидкости из системы.

Важно! Специалисты не рекомендуют устанавливать циркуляционный насос в системах подогрева воды банных печей

Виды

Обычно используются следующие виды приборов:

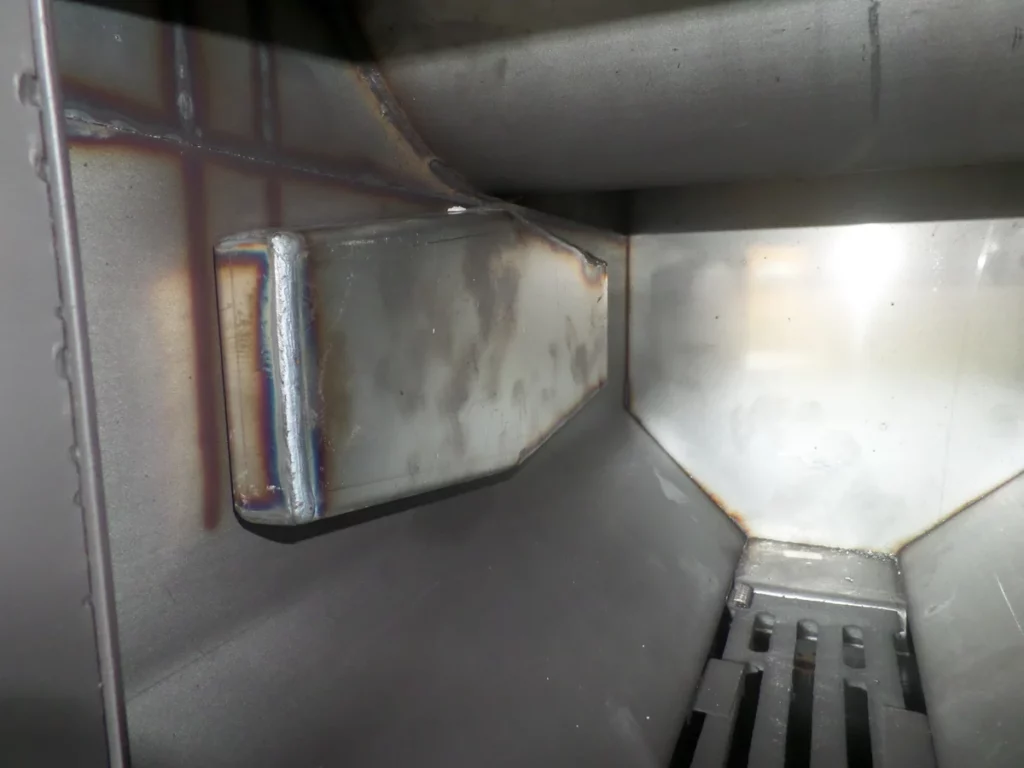

• Внутренний. Самый простой вариант, изготавливаемый в виде встроенного в топку печи змеевика, направляемого на активное использование вырабатываемого топливом тепла.

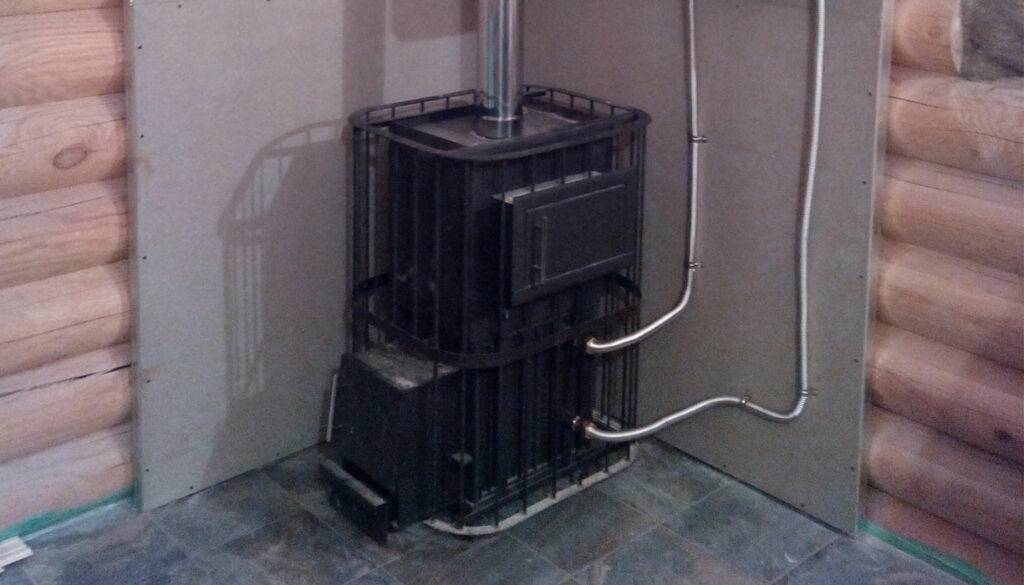

• Внешний. Представляет собой резервуар с водой, смонтированный на наружной боковой стенке печи. Высокая температура стенки нагревает бак за счет передачи ему теплового излучения. Этот вариант проще в изготовлении, чем внутренний теплообменник.
• Наружный. Устанавливаемый на трубу дымохода бак с водой — это эффективный способ устройства теплообменника, не требующий больших усилий в его установке и не занимающий много места в парной.
• Наружный проточный (экономайзер). Представляет собой небольшой проточный нагреватель средней емкости от 5 до 10 л, устанавливаемый на дымоходную трубу и соединенный с накопительным резервуаром системой трубопроводов. Это, пожалуй, лучший теплообменник по его монтажу и использованию.

Фото 1. Наружный теплообменник для банной печи. Устройство сделано из нержавеющей стали, надевается на дымоход.

Комбинированные модели. Одновременно включают в конструкцию змеевик, встроенный в топку, и наружную ёмкость с водой, устанавливаемую на трубу дымохода. Оба устройства соединены системой трубопроводов, и имеют отдельный подсоединяемый бак для сбора горячей жидкости.

Из чего их изготавливают

Внутренние теплообменники (регистры) в форме Г-образной решетки производятся из гнутых стальных, чугунных или медных гладкостенных труб диаметром 40—50 мм.

Резервуары для воды изготавливается из раскроенной и сваренной листовой стали с толщиной, превышающей 2,5 мм.

Самый популярный материал для изготовления приборов нагрева воды — нержавеющая сталь, т. к. это недорогой металл с высокой термостойкостью.

Внимание! При изготовлении теплонагревающих устройств этого типа нежелательно использовать оцинкованную сталь, т. к

при температуре выше 200 градусов Цельсия цинк начинает испаряться.

Недостатки чугунных агрегатов — их хрупкость и вес, а медных — повышенная цена и недостаточная жаропрочность.

Различие по видам

Простейшие конструкции теплообменников представляют собой змеевики с выведенными из резервуара концами: один забирает жидкость комнатной температуры, другой – выпускает уже горячую.

Более сложные являются системой, состоящей из двух металлических резервуаров с антикоррозионными свойствами – цилиндрической и прямоугольной формы с соединительными трубами.

Выделяют два способа:

1. На этой фотографии представлен вариант монтажа теплообменника в парной, а бака в помывочной.

Второй вариант – это монтаж теплообменника с баком внутри парной.

Преимущества установки теплообменника в парной

• высокая скорость нагрева воды;
• экономия свободного пространства парной;
• широта вариантов установки бака – в парилке или в душевой.

Что это такое

Теплообменник – прибор, осуществляющий передачу тепла от одной среды к другой. Это единственный и главный фактор, ради которого и было придумано подобное устройство. Сам по себе теплообменник не является самостоятельным прибором, он начинает работать только при установке в какой-либо аппарат.

Иными словами, любое устройство, в котором циркулирует воздух или жидкость с температурой, отличающейся от внешней среды, является теплообменником.

Например, труба горячего водяного отопления отдает тепло окружающему воздуху в помещении, она уже сама – теплообменник, но для увеличения теплоотдачи в систему врезают радиаторы отопления, где циркулирующий теплоноситель, двигаясь по спиралям батареи, максимально эффективно нагревает их. Площадь радиатора в этом случае больше площади самой трубы, значит и объем нагретого воздуха возрастает.

Система водяного отопления гаража.

Чтобы эффективность теплоотдачи была максимальной, для каждого прибора подбирается определенный вид теплообменника с оптимальным набором характеристик.

КПД зависит от конструкции самого устройства и от материала, из которого он изготовлен. Для теплообменников применяют материалы, устойчивые к коррозии и имеющие высокую теплопроводность, к ним относятся:

• Алюминий.
• Нержавеющая сталь.
• Медь и ее сплавы.
• Латунь.
• Мельхиор.
• Титан.

Сегодня мы расскажем о теплообменниках, применяющихся в печах для обогрева гаража, поэтому три последних материала нам не подходят ввиду высокой стоимости. А вот алюминий, медь и нержавейка вполне доступны, их можно найти в гараже любого владельца или приобрести в магазине по невысокой цене.

Виды ТО

Схема и принцип работы рекуперативного теплообменника

По принципу работы оборудование делится на рекуперативное и регенеративное. В первых движущиеся теплоносители разделены стенкой. Это самый распространенный вид, он может быть различных форм и конструкций. Во втором случае с одной и той же поверхностью по очереди контактируют горячий и холодный теплоносители. Высокая температура нагревает стенку оборудования во время контакта с горячей средой, далее температура передается холодной жидкости при контакте с ней.

По назначению ТО делятся на два вида: охладительные – работают с холодной жидкостью или газом, остужая при этом горячий теплоноситель; и нагревательные – взаимодействуют с разогретой средой, отдавая энергию потокам холодной.

По конструкции теплообменники бывают нескольких видов.

Разборные

Состоят из рамы, двух концевых камер, отдельных пластин, разделенных термостойкими прокладками и крепежных болтов. Такое оборудование отличается простотой очистки и возможностью увеличения эффективности путем добавления пластин. Но разборные ТО чувствительны к качеству воды. Для продления срока их службы требуется установка дополнительных фильтров, что увеличивает стоимость проекта.

Пластинчатые

Пластинчатый теплообменник нуждается в установке дополнительных фильтров на теплоноситель

Отличаются методом соединения внутренних пластин:

• В паяных ТО гофрированные пластины из нержавеющей стали толщиной 0,5 мм сделаны путем холодной штамповки. Между ними устанавливается прокладка из специальной термостойкой резины.
• В сварных пластины свариваются и образуют кассеты, которые затем компонуются внутри стальных плит.
• В полусварных ТО кассеты скрепляются посредством паронитовых соединений в конструкции из небольшого количества сварных модулей. Эти модули уплотняются резиновыми прокладками и соединяются лазерной сваркой. После чего собираются между двумя плитами при помощи болтов.

Пластинчатые теплообменники используются в условиях повышенного давления и экстремальных температурах. Такие устройства требуют минимального технического обслуживания, экономичны и отличаются высокой эффективностью. Кроме того, по необходимости можно увеличить или уменьшить эффективность оборудования путем увеличения или уменьшения количества стальных пластин.

Единственным недостатком теплообменника из гофрированной нержавейки служит чувствительность к качеству теплоносителя, необходима установки дополнительных фильтров.

Кожухотрубные

Состоят из цилиндрического корпуса, куда помещены пучки трубок, собранных в решетки. Концы труб крепятся развальцовкой, сваркой или пайкой. Достоинством такого оборудования служит нетребовательность к качеству теплоносителя и возможность использования в технических процессах, где присутствуют агрессивные среды и высокое давление (в нефтяной, газовой, химической промышленности). Недостатки кожухотрубных ТО – относительно низкая теплоотдача, большие габариты, высокая стоимость и сложность в ремонте.

Спиральные

Состоят из двух листов металла, свернутых в спирали. Внутренние края соединены перегородкой и закреплены штифтами. Такие теплообменники компактны и обладают эффектом самоочистки. Они способны работать с жидкими неоднородными средами, любого качества. При повышении скорости движения жидкости, увеличивается интенсивность теплообмена. Недостатки: сложность в изготовлении и ремонте, ограничение давления рабочей жидкости до 10 кгс/см².

Двухтрубные и труба в трубе

Схема теплообменника «труба в трубе»

Первые состоят из труб разного диаметра. В качестве теплоносителя используется жидкость и газ. Устройства используются в местах с повышенным давлением, имеют высокий уровень теплоотдачи. Отличаются простотой монтажа и обслуживания. Единственный недостаток – высокая стоимость.

Теплообменник «труба в трубе» состоит из двух труб разного диаметра, соединенных между собой. Они используются при небольшом расходе теплоносителя и чтобы оборудовать дымоход.

Важные нюансы

Теплообменный аппарат для водяного отопления, выполненный из труб гладкой структуры, называют регистром. Устройство напоминает собой своеобразную решетку. Не меньшей популярностью пользуются и более простые конструкции, которые представлены в виде бака прямоугольной либо цилиндрической формы.

При изготовлении теплообменника для печи рекомендуется соблюдать следующие правила:

Размер пространства внутри устройства должен составлять 5 мм и более

В противном случае вода может быстро закипеть.
Важно, чтобы толщина труб была не меньше 3 мм, иначе материал стремительно прогорит.
Расстояние между теплообменником и стенами топочной камеры должно быть не меньше 10 мм, чтобы металл мог свободно расширяться при нагревании.

Обзор печей с теплообменником

Существуют встраиваемые модели теплообменников. Ниже мы рассмотрим популярные из них.

Начнем с того, насколько такое решение обосновано с экономической точки зрения. Монтаж данного устройства повышает КПД используемого оборудования. С ним отработанные газы не просто бесполезно улетают в атмосферу, но и попутно нагревает воду, которую затем можно использовать для купания или других бытовых нужд. Поэтому он многократно оправдывает факт своей установки в долгосрочной перспективе.

Мощная и скоростная, с право- или левосторонним расположением нагревателя воды, оборудованная сеткой. Может похвастать стальной топкой с толстыми стенками (8 мм), благодаря которым не боится даже постоянного воздействия высоких температур.

Торнадо 20М2

Производительная, тяжелая (125 кг). Оснащена чугунной дверцей, встроенным теплообменником и вместительным боковым кожухом, рассчитанным на 240 кг камней. Должна устанавливаться на усиленный фундамент. Зато и КПД впечатляющее.

Harvia 20 SL Boiler

Каменка от финского производителя, весящая 75 кг, с 40 кг камней. Современная, с рекуператором в виде бака, с выносной конструкцией и вмонтированным конденсатором, рассчитана на парилку площадью до 20 м3. Обладает устойчивыми ножками и нержавеющей рамкой, отличается плавными формами и привлекательным дизайном.

Простейшие теплообменники

Для облегчения выбора агрегата предлагаем вам ознакомиться со следующими вариантами.

Змеевик для печей

Простейший вариант теплообменника – труба (из алюминия, меди или другого пластичного и антикоррозионного металла), загнутая в спираль или, реже, иной формы. Носитель по нему эффективно движется самотеком, если общая его длина менее 3 м. Нагревается за счет раскаленного воздуха, а не контакта с огнем. На концах такой конструкции производят резьбу (наружную) – для фитингового соединения с баком.

Располагать змеевик можно как прямо в топке, внутри, так и вне ее. Форма его бывает самой разной, начиная от простейших U-образных подков, продолжая уже упомянутыми спиралями с различным количеством витков и заканчивая сложными сварными регистрами. Последние делают ради повышения надежности и уменьшения энергопотерь, но так как они получаются крупногабаритными, то их, как правило, ставят в просторные каменки.

Прямоугольный бак на трубе

Это еще один тип – уже не внутренняя цилиндрическая емкость, а конструкция, состоящая из воздухонепроницаемого корпуса, выполненного из нержавеющей стали.

Принцип действия остается таким же – нагреваемая жидкость поднимается в резервуар, охлажденная идет обратно. В реализации для него подойдет дымоход диаметром Ф115мм (без применения переходника) или 110мм (с использованием), а попадание отработанного пара в комнату почти исключено

Правда, система должна быть герметичной, важно своевременно пополнять конструкцию водой

Рекомендации опытных мастеров

Вот еще несколько советов, подсказывающих, как установить теплообменник в бане максимально рационально:

• Если не планируете использовать циркуляционный насос, делайте трубопровод под уклоном в 50, чтобы жидкость смещалась за счет самотека.
• Не берите слишком большой бак и/или не заливайте в него чересчур много воды, она ведь просто не успеет дойти до комфортной температуры за нужное вам время.
• Уделяйте максимум внимания герметизации – при сборке не стесняйтесь по несколько раз проверить качество каждого соединения.

Выбирайте долговечные материалы и подходящую конструкцию, верно производите расчеты, строго следуйте инструкциям и рекомендациям. Грамотный мастер знает, как сделать и подключить теплообменник в бане, ведь правильная установка будет залогом безопасной эксплуатации оборудования, а значит и комфортного купания после парилки.

Напоследок видео о том, как устроена универсальная модель теплообменника:

Какой материал выбрать

Змеевик по классической технологии сооружается из трубы. Ее длина, диаметр устанавливается в зависимости от нужной теплоотдачи. Точная эффективность работы зависит от теплопроводности материалов. Обычно берут трубы из:

Стальной

• меди – коэффициент теплопроводности 380;
• стали – 50;
• металлопластика– 0,3.

Медный теплообменник для буржуйки, выполненный своими руками При одних и тех же показателях теплоотдачи, одинаковом поперечном размере труб длина из металлопластика в 11 раз, а из стали в семь раз больше меди. По этой причине выбирают отожженные медные трубы для змеевика. Они пластичные, поэтому легко принимают требуемую форму с помощью прогиба. Также к такой трубе легко с помощью резьбы подсоединить фитинг.

Установка и подключение теплообменника и бака в бане

• Найдите подходящее место для монтажа выносного резервуара. Если все детали конструкции располагаются в одном помещении, его чаще всего вешают на ближайшую к нагревательному агрегату стену, выше рекуператора на 200-300 мм.
• Закрепите дюбелями деревянные плашки – это те направляющие, на которые вы навесите бак. Это нужно, чтобы емкость не прикасалась своей горячей поверхностью к элементам интерьера.
• Укрепите сборку кронштейнами – для большей надежности.
• Оснастите выносной бак 4 патрубками, после чего, используя фитинги, два первых соедините с соответствующими у бака (для прямой и обратной подачи воды), третий закройте клапаном, к четвертому подключите душ (кран).
• Установите (в нижней точке) вентиль на реверсной линии – для слива воды.
• Подключите все элементы и проверьте систему на отсутствие протечек.

Что нужно знать об эксплуатации

Если вы ознакомились с инструкцией, купили теплообменник в баню, убедитесь, что выполняются следующие условия:

Крепежные соединения должны быть подвижными – это поможет минимизировать деформацию узлов рекуператора под влиянием высоких температур. Уплотнители обязаны быть изготовлены из термостойких материалов. Емкость выносного резервуара выбирается из такого расчета, чтобы он вмещал объем воды, нагреваемый за 2 часа

Важно, чтобы соблюдалась полная совместимость с отопительным агрегатом. Устройство должно потреблять не более 10% энергии, вырабатываемой печью

Безопасность при эксплуатации

Чтобы предупредить возникновение аварийных ситуаций, соблюдайте следующие меры предосторожности:

не крепите трубы непосредственно к стенам; следите, чтобы в баке всегда хватало воды, иначе быстро столкнетесь с проблемой накипи или даже с пожароопасной ситуацией; постоянно проверяйте работу аппарата и бейте тревогу при ее резком нарушении; используйте только термостойкие прокладки и регулярно обращайте внимание на то, в каком они состоянии

Способ монтажа змеевика

Монтировать теплообменник-змеевик можно на дымоход банной печки или буржуйки в гараже или сарае. Он будет служить для отопления или для нагрева воды.

Для работы потребуется:

• алюминиевая или медная трубка длиной до 3 м;
• 2 штуцера 3/4″ и гибкий шланг для горячей воды;
• котел с поплавковым краном для заполнения водой и клапаном для ее использования;
• кран для слива теплоносителя из системы.

Технология монтажа системы выглядит так:

1. Первым шагом производится изгиб трубки, чтобы ее сечение осталось неизменным. Для медных труб менее 28 мм диаметра можно использовать трубогиб, не нагревая их. А вот стальные, алюминиевые и изделия с большим диаметром нуждаются в предварительном прогреве паяльной лампой.
2. Для сгиба можно воспользоваться сухим песком, заполнив им трубу и закрыв заглушками с обеих сторон. По образцу производят спиральный сгиб, после чего ссыпают песок и промывают трубу под напором воды.
3. В торцевых частях трубки нарезают резьбу для переходников под штуцеры, а затем подключают к системе.
4. Полученный змеевик монтируют на дымоход. Если припаять его оловом к трубе, теплоотдача будет лучше. Предварительно производят обезжиривание ортофосфорной кислотой.
5. Немного выше змеевика на опору или на стену вешают накопительный бак. Подключают его к теплообменнику гибкой подводкой и устанавливают кран внизу бака.

Самые популярные марки

Практически все устройства для обмена тепла, хорошо зарекомендовали себя с точки зрения быстроты и эффективности нагрева. На современном рынке представлено множество моделей, но большинство устанавливаются на нижнюю часть дымовой трубы, и подходят для обменников по самоварному типу.

Множество конструкций созданы специально для нестандартных моделей банных печей, начиная от диаметра дымоходной трубы и заканчивая объемом емкости.

Модели теплообменивающих устройств:

1. Везувий – изготовлен из нержавеющего материала. Имеет круглую форму, устанавливается на дымовую трубу диаметром до 1,2 см, и вмещает в себя 12 литров воды.
2. AISI 430 – устройство из дорогостоящей стали, толщиной 0,1 мм, подходит для дымовых труб диаметром от 10 до 13 см, вмещает в себя до 15 литров воды
3. AISI 304 – изготовлен из специализированной стали марки AISI 304, устанавливается на дымоход диаметром до 0,9 см, вмещает в себя до 12 литров воды.
4. УМК 7 л – отличаются тем, что изготовлены из более тонкой стали. Подходит дымовых труб диаметром до 12 см.

Также подобные теплообменивающие устройства можно сделать самостоятельно, в зависимости от ваших предпочтений.

Простейшие теплообменники

Поняв, как работает теплообменник в банной печи, несложно представить простейшие устройства. Это участок трубы, выгнутый в форме спирали, змеевика. Он изготовлен из алюминия или меди. Материал должен быть пластичен, обладать антикоррозийными свойствами. Подогрев осуществляется раскаленным воздухом. На конце трубы делают резьбу для фитингового соединения с баком.

Банные печи с теплообменником своими руками изготавливают разными по форме. Распространен вариант подковы. Некоторые мастера делают регистр для бани, обеспечивая сварные элементы надежным креплением. Их ставят в просторные каменки ввиду большого размера.

Змеевик для печей

Змеевик из нержавейки для печи – практичное устройство, состоящее из патрубков пластичного материала. Это медь или алюминий, которые легко гнутся, стойки к коррозии. Купить змеевик для печи на дровах можно для установки внутри печки или на дымоходе. При этом последняя должна быть металлической. Керамика слабо нагревается, не передает нужного тепла конструкции из металла.

При проведении расчетов перед установкой печной конструкции необходимо учесть, что длина должна быть не больше 3 метров. Тогда вода будет двигаться по системе самотеком.

Прямоугольный бак на трубе

Теплообменная емкость может быть прямоугольной формы. Принцип действия воздухонепроницаемого корпуса из стали такой же, как и у других моделей. Жидкость под воздействием температуры поднимается вверх в резервуар, охлажденная идет обратно. Ответ на вопрос о том, как подключить бак к теплообменнику банной печи, предполагает использование дымохода. Диаметр устройства составит 115 мм без переходника. Если использовать элемент, то – 110мм. На работу системы влияет ее герметичность. При соблюдении условий эксплуатации, подключенная конструкция не пропускает пар в комнату. Главное – регулярно пополнять резервуар жидкостью. Рекомендации опытных мастеров

Мастера с опытом советуют, как сделать установку теплообменника на банную печь, оптимально используя пространство и технические характеристики деталей:

• Чтобы обеспечить самотек воды делайте трубопровод под уклоном в 50 градусов, иначе придется использовать циркуляционный насос.
• Выберите небольшую емкость для системы, чтобы вода успевала повысить температуру.
• Проверьте герметичность конструкции, которая влияет на работу системы.

Теплообменник для печи изготавливают из прочных материалов. Долговечность конструкции определяется верными расчетами. Проект, составленный с учетом рекомендаций, легко реализуется, обеспечивая комфорт всем, кто решит попариться в бане на дровах.

Видео как устроен универсальный теплообменник демонстрирует основные принципы и правила установки системы.

Система обогрева с теплыми полами

Современные системы напольного обогрева представлены электрическими и водяными теплыми полами. Водяные полы – экономичный и доступный способ нагрева помещений, требующий качественного монтажа, поскольку отремонтировать подобную систему достаточно сложно.

Чтобы отопить комнату отдыха, предбанник или моечную, достаточно установить теплые полы. Все работы можно выполнить своими руками. Для этого необходимо подобрать трубы подходящего диаметра, просчитать рабочее сопротивление отопительного контура и требуемую мощность насоса с учетом площади помещения.

Теплые полы могут сочетаться с радиаторным, электрическим и воздушным отоплением.

Достоинства и недостатки

Достоинств печей с теплообменником:

• экономия топлива за счет небольшого количества нагреваемой воды;
• отсутствие закипания воды из-за непрерывной естественной циркуляции;
• возможность использования горячей воды не только для проведения банных процедур, но и для подачи теплоносителя в радиаторную систему обогрева;
• изменяя количество воды во внешней емкости, можно увеличивать или уменьшать интенсивность нагрева;
• отсутствие смешивания с горячей водой из емкости, что позволяет использовать во внутренней петле не чистую воду, а теплоноситель (только у закрытых конструкций). Это улучшает режим нагрева и помогает защитить внутреннюю поверхность труб от коррозии или зарастание окислами.

Недостатки:

• на подготовку воды нужно некоторое время;
• монтаж теплообменника приходится делать либо одновременно с постройкой печи, либо в процессе установки дымохода;
• выполнить тонкую регулировку режима нагрева довольно сложно — нет достаточно точных органов управления.

Недостатки теплообменников не делают их менее востребованными и не снижают их привлекательность в глазах пользователей. Большое количество вариантов конструкции позволяет выбрать оптимальный тип теплообменника, руководствуясь размерами и типом печи, а также потребностями пользователей.

Чугунная печь с теплообменником

Изготовление теплообменника своими руками

Не всегда есть возможность купить готовый проект печи с теплообменником. Так же не все могут сами работать сваркой. Но соорудить теплообменник в печь для отопления своими руками, не такая тяжелая задача. Применив алюминий или медь можно избежать сварочных работ. При хорошей подготовке, правильном расчёте это возможно и не обременительно. Вдобавок экономит семейный бюджет.

Расходные материалы

Выбрав место и размер, стоит обдумать из чего проще соорудить теплообменник. Можно использовать как перечисленные выше материалы, так и чугунные радиаторы отопления, автомобильные радиаторы и тому подобное. Главное правильно учитывать тепло проводимость. Точно продумать какой инструмент понадобится и подготовить его заранее. Все эти мелочи облегчат установку.

Алгоритм сборки

Начинать надо с проекта — продумывая мелочи и подбирая варианты. Исходить стоит из размера — если печь слабая, то несоразмерно большой теплообменник только навредит. Если вы используете в качестве трубы для змеевика медь, то длина не должна превышать трёх метров.

Самый простой вариант изготовления — змеевик.  Для него потребуется медная труба, длинной от 2 м до 3 м.

От длины трубы и количества витков зависит скорость нагрева. Но стоит помнить — надо учитывать размер печи, топки и не злоупотреблять увеличением змеевика. Перекосы в размерах понижают срок службы печи.

Для закручивания трубы в спираль нужен шаблон. Это любая подсобная деталь цилиндрической формы. Диаметр шаблона должен вписываться в топочный размер.

Подготовив материалы приступаем:

• Изгибая трубу, наматываем её на заготовленную болванку для получения спирали;
• Соблюдаем размеры, в которые надо змеевик поместить;

Средний показатель расчётной мощности теплообменника, равен 1кВт на 10 метров площади.

Если вас не устраивает такой тип теплообменника, можно изготовить другой тип, например сварив стальные трубы. Выглядит это примерно так:

Примеры чертежей, по которым проводить работы:

Как установить?

Установить теплообменник в печь удобно во время кладки новой печи. Это позволит капитально смонтировать его, соблюдая все зазоры и размеры. При такой установке легче соблюсти правильный размер. Смонтировав теплообменник на фундамент печи, обложить его кирпичом легче, чем разбирая готовую печь, пытаться приспособить его на место. Но это тоже возможно.

Есть также важные моменты и требования, которые стоит соблюдать для увеличения сроков эксплуатации:

• не стоит фиксировать трубы конструкций металлическими крепежами;
• не стоит заливать ледяную воду, для избежания появления конденсата;
• соблюдать пропорции между печью и теплообменником, избегая большой разницы;
• использовать уплотнительные материалы с высокой жаропрочностью;
• соблюдать полностью все меры противопожарной безопасности;

Нехитрые правила помогут избежать опасных ситуаций, помогут продлить срок службы печи. Не забывайте так же о пожарной безопасности.

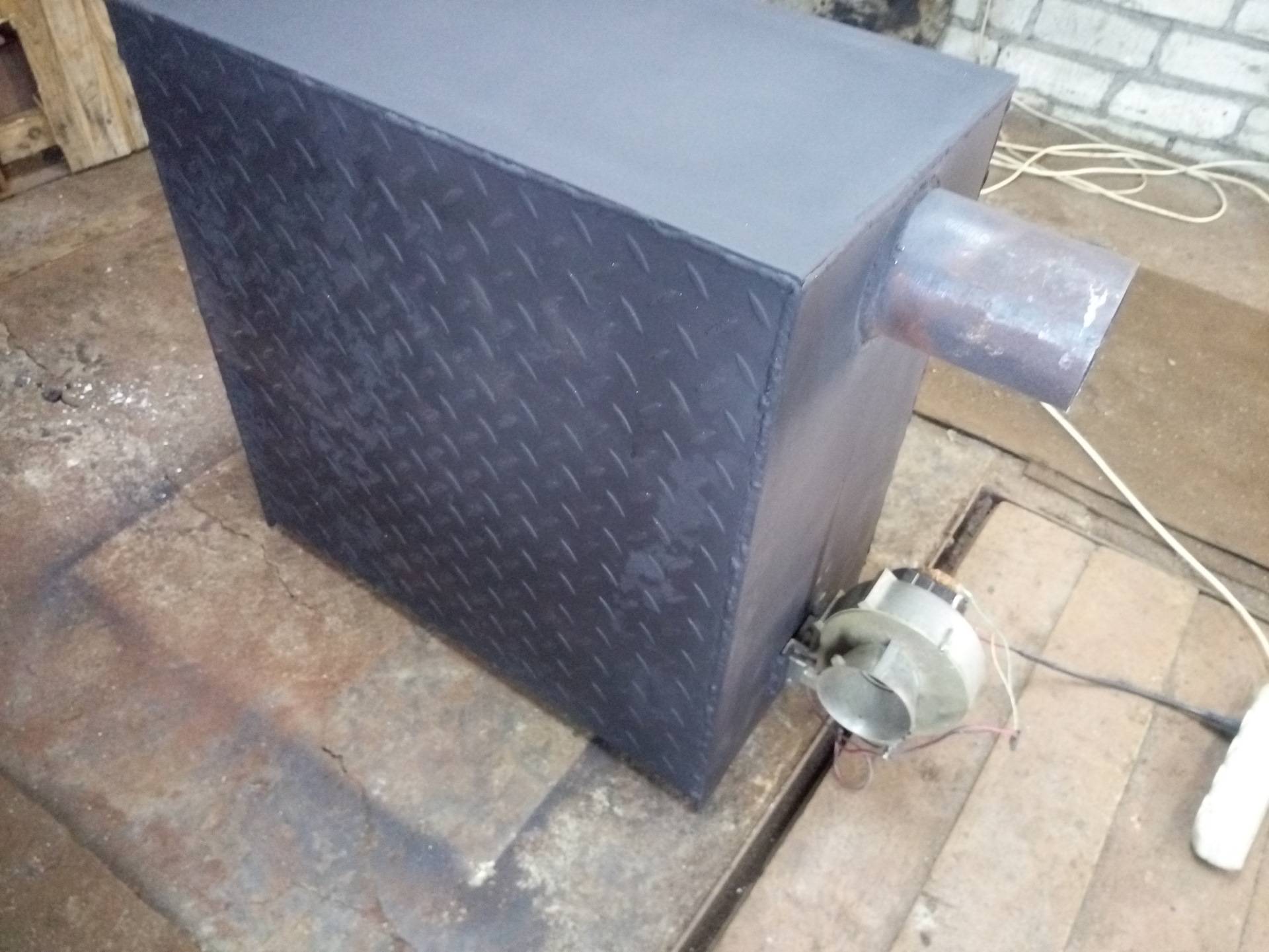

Примеры установки на фото:

Преимущества и недостатки использования буржуек

По аналогии с любыми другими приборами отопления, буржуйки также отличаются определенными плюсами и минусами в работе.

Из положительных свойств можно отметить следующее:

• использование неограниченного ассортимента твердого топлива — дрова, опилки, уголь, щепа, брикеты, пеллеты, торф и т.д. В некоторых случаях в качестве топлива используют даже переработанное машинное масло;
• возможность изготовления буржуйки своими руками (чертежи см. ниже) практически из подручных материалов;
• компактный размер печи, что позволяет размещать даже в небольшом помещении;
• нет необходимости монтажа дымохода, фундамента и площадки.

К отрицательным характеристикам относится:

• необходимость защиты от выпадения из топки предметов сгорания – угольков, искр и т.п.;
• сильный и быстрый нагрев стенок печи, что увеличивает риск травмы окружающих;
• большой расход топлива – такую печь рационально использовать только для кратковременного обогрева.

Устройство системы

Несложный по конструкции самодельный теплообменник послужит для отопления дома

Принцип действия самодельного теплообменника состоит в том, что печь передает ему энергию от сгорания дров или угля, а нагревшаяся вода расходится по трубам во все комнаты. Такой способ отопления позволяет обитателям дома наслаждаться равномерным распределением тепла. Кроме того, все помещения прогреваются гораздо быстрее, а расходы на приобретение топлива снижаются.

Усовершенствовать печное отопление частного дома можно двумя способами:

• построить печь «с нуля» под конкретный размер теплообменника;
• установить в существующую печь самодельный теплообменник, изготовленный по размерам топки.

Схема кирпичной печи с теплообменником

Изготовив теплообменник для отопления своими руками, домовладелец может быть уверенным, что его печь с водяным контуром станет действовать не хуже настоящего твердотопливного котла. Отличие будет только в том, что у печки расположение входного отверстия теплообменника получится немного выше над полом, чем у заводских котлов. Это довольно существенная разница, которая может влиять на скорость естественной циркуляции теплоносителя.

Подключение теплообменника к системе отопления нужно сделать таким образом, чтобы труба поступления холодной воды (обратка) была расположена как можно ниже.

Так же, как в обычной системе отопления, в верхней точке трубопроводов нужно вмонтировать расширительный бачок. Он будет компенсировать изменение объема нагретой воды и выпускать из системы пузырьки воздуха. Если отопление через теплообменник с естественной циркуляцией окажется недостаточным для обогрева большого коттеджа, придется установить в систему циркуляционный насос.

Виды устройств

Среди воздушных видов классической моделью для самостоятельной сборки является трубчатый теплообменник. Но есть и большое количество других видов. Они остаются актуальными для дымохода у печек долгого горения, небольших по размеру буржуек, печек на отработке. Их преобразованное из энергии горения тепло называется сухим. Трубы к топке могут привариваться по горизонтали и вертикально. Вертикальная локализация в разы эффективнее, потому что воздух лучше идет через каналы. Материал обычно сталь.

Еще один вид теплообменника – труба, обвивающая топку. Для правильной отдачи тепла требуется 2-3 завитка. Они немного раздвигаются, увеличивая площадь обогрева. Производительность соответствует разнице уровня входа и поступления воздуха. Тяга соответствует разнице температур, поэтому отверстие под забор зачастую выводится на улицу.

Змеевик

Перегородки в корпусе – тоже разновидность теплообменника. Характерный лабиринт сооружается из вертикальных металлических пластин. Оптимальная толщина каждой детали 6-8 мм. Входное и выходное отверстия воздуховода формируются друг напротив друга, сверху приваривается крышка для герметичности корпуса.

Перегородки в корпусе

Следующий вариант – трубы, которые проходят через топку. Конструкция сооружается уже на этапе сборке самодельного устройства, до приваривания стенок. Каналы располагаются параллельно на одинаковом расстоянии. Сечение труб не меньше 50 мм.

Трубы через топку

В вертикальных каналах воздух движется активнее, поэтому повышает производительность. Реже оказываются уместными горизонтальные каналы или перегородки. Любая описанная схема подойдет для конструирования, при условии наличия навыка сварочных работ.

Изготовление металлической печи самостоятельно

Это поможет увеличить величину теплопроводности буржуйки. Созданный водяной контур подвергается тщательной проверке. Нигде не должно быть никаких протечек. Подающая линия оборудуется расширительным баком. Он предотвратит попадание холодной воды в систему.

Метки: самодельная металлическая печь

Габариты бака рассчитываются согласно объему воды, находящейся в системе. Если все правильно смонтировано, будет происходить равномерный нагрев воды в теплообменнике. Жидкость начнет двигаться и попадать в радиатор. После остывания она вновь вернется в теплообменник. Созданную печь, можно покрасить, при желании можно обложить кирпичом.

Все зависит от фантазии ее владельца. Не зря говорят, что всё новое — это хорошо забытое старое. Действительно, все физические и химические законы придуманы и запущены в жизнь задолго до нашего рождения, поэтому человек может только использовать их в своих целях. Так, мало кто знает, что для усиления горения в паровозах и других аналогичных агрегатах, активно используемых в прошлых веках , вода применялась как катализатор горения.

Назначение и принцип работы

Принцип работы различных видов теплообменников одинаковый: вода нагревается за счет тепла от сгораемого топлива в печи и далее используется для мытья или отопления. При этом нет необходимости в установке в бане отдельного бойлера.

В зависимости от расположения теплообменник может быть:

• встроенным (внутренним, интегрированным, как еще говорят);
• внешним (на дымоход).

Выполняется он в виде змеевика или емкости, которая разогревается от жара из топки либо трубы дымохода. Самоварный теплообменник является внешним и работает, подобно самовару, нагреваясь за счет горячих газов от сгораемого топлива.

В теплообменник вварены трубки, по которым поступает и отводится вода. Горячая вода поступает в бак, который размещают либо рядом с теплообменником, либо выносят в другое помещение. Трубы можно расположить так, чтобы вода постоянно циркулировала, нагреваясь в банной печи.

Выводы

Для экономии денежных средств можно сделать буржуйку своими руками. Это позволит наделить гаражное помещение теплом даже в лютый мороз.

Гараж для автолюбителей – это личное пространство, для занятия любимым делом. Пространство обустраивается под собственные нужды, будь то мастерская или даже место для отдыха

Поэтому так важно придумать качественное отопление гаража. Самый экономный способ мы и постараемся найти в данном обзоре. При правильном подходе система обогрева в гараже будет экономичной и безопасной

При правильном подходе система обогрева в гараже будет экономичной и безопасной.

Качественное отопление позволяет создать комфортные условия в любом гараже
