Трубы НКТ для забора

Инструкция по установке

Способ крепления столбов зависит не только от навыков мастера и типа забора

Также немаловажно качество земли, на которой будет стоять забор. Главное, чтобы земля не проваливалась и столбы забора не перекручивались. Это может повредить большую часть забора

Это может повредить большую часть забора.

1. Подготовка сайта. Участок, на котором будет возводиться забор, следует очистить от растительности, выровнять, установить состояние грунта и близость грунтовых вод.

2. Маркировка. На этом этапе нужно измерить длину забора. В зависимости от типа забора рассчитывается количество пролетов и необходимое количество столбов. На местах будущих столбов сделана разметка.

Различные схемы строительства забора

Условия эксплуатации изделий

Труба НКТ рассчитана на продолжительный срок службы, если выполнять все условия монтажа, транспортировки и эксплуатации. Однако нагрузка на изделия увеличивается из-за осложнений рельефа и каменистых пластов, при допущении ошибок во время бурения скважины и других обстоятельствах.

Такие изделия требуют соблюдения строгих условий хранения, перевозки и эксплуатации

Важно соблюдать некоторые условия для долгой и безупречной работы насосно-компрессорных труб:

• чтобы предохранить изделия от провисания и загрязнений, перед монтажом их укладывают на деревянные бруски;
• при соединении труб муфтами щеткой по металлу аккуратно зачистить резьбу муфты и торца, не повреждая резьбовой смазки;
• при сборке на резьбовые торцы навинчивают предохранительные кольца;
• запрещено перетаскивать их волоком, транспортировка изделий выполняется трубовозом по всем правилам;
• изделия не должны провисать и прогибаться под собственным весом (а у НКТ труб он существенный);
• не сбрасывать изделия на землю при разгрузке, для переноса используется кран;
• перед подъемом заготавливать мостки, поддерживая задний конец заготовки;
• запрещено наносить механические удары, использовать кувалду для уплотнения муфты или другим способом пытаться облегчить свинчивание изделий без специализированного инструмента.

Состав транспортируемой нефти и ее вязкость тоже влияют срок эксплуатации. К примеру, в битуме может быть большая примесь осадочных пород, гипса, песка или парафина. В таких условиях работы предпочтительно выбирать трубы с наибольшими показателями по ширине, классу стали и внутренней защите изделий.

Виды труб

Разновидность труб НКТ-73 мм (в зависимости от материала):

• Алюминиевые трубы. Содержащийся в газе и нефти сероводород негативно влияет на металл. В результате коррозии срок службы оборудования снижается. В таких случаях оптимальным будет использование труб из алюминия. Благодаря своим свойствам этот металл менее чувствителен к сероводородной коррозии. Кроме этого, вес трубы НКТ-73 5.5 в метре будет значительно меньшим. Соответственно облегчится транспортировка и монтаж.
• Насосно-компрессорные трубы с защитным покрытием. Помимо коррозии, негативное воздействие на металлы оказывают и повышенные или пониженные температуры. Вследствие образования накипей, отложений гипса или солей трубы деформируются. Чтобы избежать быстрого износа, в состав НКТ-73 мм добавляют компоненты, которые защищают металл от вредного воздействия.

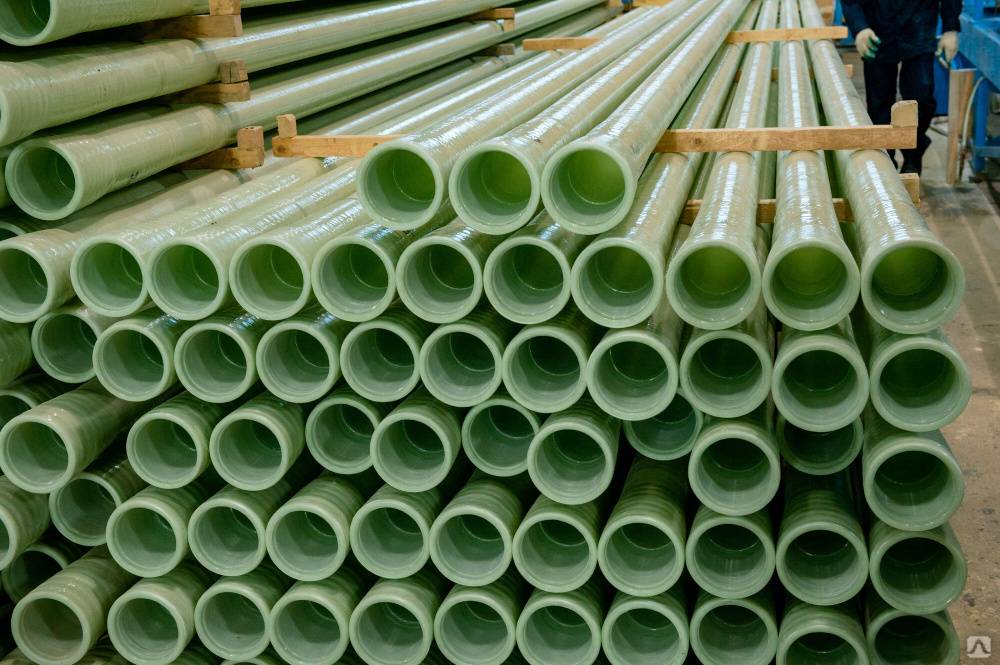

• Насосно-компрессорные трубы из стеклопластика. Такой вид труб является наиболее современным вариантом. Преимущество заключается в том, что стеклопластик не подвергается влиянию кислот, солей или парафиновым осадкам. Вес у такой трубы в несколько раз меньше, чем стандартный вес трубы НКТ-73 мм.

В зависимости от комплектации, изготавливаются такие типы труб:

• коррозийно-устойчивые трубы;
• холодоустойчивые;
• высокогерметичные;
• трубы с высаженными концами (с наружной резьбой);
• с узлом уплотнения;
• трубы с повышенной пластичностью.

Расшифровка НКТ или что это такое?

Аббревиатура «НКТ» хорошо известна специалистам нефтегазовой отрасли. Это краткое обозначение насосно-компрессорных труб (именно так она расшифровывается). Они служат базовым элементом организации работы скважин. Это понятие актуально и для авиации, где предъявляются особые требования к производству оборудования.

Рабочие условия, в которых используется данная продукция, близки к экстремальным. Они претерпевают колоссальные эксплуатационные нагрузки. Сам принцип работы скважин построен на постоянных контактах с химической агрессивной средой.

Бурильные трубы нефтяного сортамента

Соответственно, к качеству данной продукции предъявляются особые требования:

• высокая степень проходимости (в том числе на участках скважин с искривлением);
• абсолютная герметичность на концах (в местах стыков);
• быстроразъемное соединение (брс);
• устойчивость к механической нагрузке;
• устойчивость к истиранию и коррозии;
• недопущение окисления транспортируемой среды;
• износостойкость;
• невосприимчивость к изменениям температурного режима;
• безупречное качество материала изготовления.

Наконец, продукт должен быть пластичным. Это обеспечит соблюдение основных рабочих параметров (целостность, герметичность, геометрические пропорции) при изменении уровня нагрева или давления внутри системы.

Защита внутренней поверхности стенок

Надежный способ предупреждения коррозии труб 89х6 или 73х5 — нанесение защитного покрытия.

Сначала производится обезжиривание, дробеструйная очистка и обеспыливание. Уже подготовленная внутренняя поверхность обрабатывается грунтовочным слоем. После этого, согласно технологическому процессу, вся партия отправляется в сушильные камеры. Задача этого этапа — активация грайвера. Завершающим этапом является нанесение порошковой эпоксидной краски.

Финишное затвердевание защитного слоя происходит в камере полимеризации. После этого этапа покрытие обретает чрезвычайно гладкую, почти глянцевую поверхность.

Важно!

Такая многоступенчатая технология гарантирует максимально эффективную защиту от смоло-парафиновых наслоений и минимизирует воздействия солей.

Труба 89х6 становится трехслойной:

• стенка;
• грунтовка;
• внутренний слой (защитный).

В обычных образцах отсутствует средний слой: грунтовка. Это ослабляет эксплуатационные характеристики.

Базовая характеристика защитного покрытия — эластичность. Оно становится устойчивым к механическому и химическому воздействию. При самых экстремальных условиях эксплуатации эластичное покрытие не подвержено деформации.

Один из самых опасных эксплуатационных моментов — разъединение резьбы и муфты (страгивание).

Нарезание наружной резьбы ручным способом

Страгивающая нагрузка потенциально опасна. Она возникает при деформации витков резьбы. Защита предотвращает изменение геометрических параметров в точке резьбового соединения с муфтой.

Распространено также остекловывание как форма защиты.

Достоинства защитного покрытия составляют:

• Высокий коэффициент сопротивления на скручивание и изгиб.
• Сопротивляемость к образованию трещин и разломов.
• Устойчивости к сколам и ударной нагрузке.
• Экологическая чистота.

Преимущества использования таких образцов — безопасная работа по нефтедобыче. На них снижается процент возникновения аварийных ситуаций, производительность в целом увеличивается. При этом финансирование, положенное нефтянке, снижается за счет минимизации текущих эксплуатационных расходов.

Функции, особенности НКТ

Основные функции насосно-компрессионных трубопроводов — извлечение жидкостей и газов из скважин, поддержание пластового давления, капитальный ремонт скважин. В качестве исходного материала обычно используется сталь со средним или высоким содержанием углерода. Также могут применяться другие материалы — пластик, алюминий, медь + различные сплавы. Подобные трубопроводные системы будут обладать низкой прочностью, поэтому НКТ из этих материалов применяются только в случае небольших скважин (дачные участки, небольшие артезианские скважины). Для добычи полезных ископаемых трубы прикрепляются друг друга, образуя единую колонну.

Для соединения отдельных элементов друг с другом используются следующие технологии:

• Резьбовое соединение. Данная технология применима только в том случае, если на концах труб имеется резьба (наносится на заводе). Для соединения двух отдельных деталей применяется муфта НКТ, которая имеет внутреннюю резьбу. Для соединения концы трубопроводов зачищаются с помощью полировочных инструментов. Потом на одну трубу навинчивается муфта НКТ (на половину резьбы). После этого вторая труба НКТ также закручивается в муфту. При необходимости проводится дополнительная регулировка деталей, чтобы обеспечить герметичность соединения.
• Сварка или пайка. Эта технология применяется в том случае, если концы труб не имеют резьбы (либо ее качество низкое). Для соединения детали располагают близко друг к другу — потом с помощью сварочного аппарата они соединяются. Может применяться любой метод сварки — автомат, полуавтомат, электродуговой метод и другие. Основная сложность сварки заключается в том, что трубопроводные детали обычно сделаны из стали. Поэтому концы придется нагревать до высоких температур, что усложняет техническую процедуру. На практике сварочная технология используется редко в связи с ее сложностью.

Вес труб НКТ

Вес трубы НКТ зависит от трех параметров — общий диаметр, толщина стенок и типовая длина. Популярны компрессионные НКТ73-5,5 и НКТ89-7 — числа означают диаметр сечения, толщину стенки. Длинные толстостенные трубы обладают большим весом, тогда как короткие тонкие детали будут иметь небольшую массу.

Диаметр сечения (мм)	Толщина стенки (мм)	Типовая длина (м)	Примерный вес (кг)
73	5,5	2	19
73	5,5	3	28,5
73	5,5	4	38
89	7	2	29,5
89	7	3	44
89	7	4	58,5

Советы по выбору изделий

Выбор должен ориентироваться на функциональную задачу. При оформлении заказа на определенную разновидность необходимо отметить, на каком типе скважин продукт будет эксплуатироваться.

При этом производителем должны быть предоставлены:

• соединительные муфты;
• вся техническая документация;
• описание продукта (должен быть указан объем, предполагаемый регламент эксплуатации);
• инструкция по эксплуатации;
• перечень параметров соединительных муфт, чтобы не допустить несовпадения с маркировкой.

Трубы буровые с внутренним полимерным и наружным комбинированным покрытием

Выбор определяется характером выкачиваемой среды. Возможно, изделия будут контактировать с нефтью, газом или битумом? Каждый тип скважины предполагает использование определенной разновидности.

Важно!

Достойное качество изделий может гарантировать только проверенный производитель, располагающий лицензией на профессиональную деятельность.

Приобретать можно только сертифицированную продукцию.

Расстояние между столбами

Большинство источников в качестве предельно допустимой величины расстояния между опорами указывают 2.5 или 3 метра.

Это очень приблизительно. В принципе эта характеристика зависит от ветровой нагрузки, веса конструкции (вместе с опорами) и несущих способностей грунта. Есть нормативные значения расчетного сопротивления грунта. Он самый высокий у крупнообломочного грунта и плотной твердой глины — 6 кг/см2, самый низкий у насыщенного водой мелкого песка — 2 кг/см2.

Расчет лучше проводить для одного пролета, предварительно задав какую-то длину исходя из особенностей участка и рельефа. Допустим — 2 м.

По высоте забора и весу материалов определяют суммарную нагрузку на одну опору (на нее давит по пол пролета с каждой стороны плюс вес опоры). Прибавляют ветровую нагрузку, умножают на коэффициент надежности 1.2 и делят на площадь столбчатого фундамента в кв.см. Полученная величина должна быть на 10% ниже нормативного расчетного сопротивления грунта.

Если это не так, то есть два пути — уменьшить расстояние между столбами или увеличить площадь столбчатого фундамента.

Во втором случае есть три варианта — выбрать трубу большего сечения, наварить «пятку» на столб или увеличить площадь бетонирования столба.

Затем еще раз надо пересчитать совокупную нагрузку с учетом увеличения веса столба или фундамента.

В крайнем случае, для очень слабых грунтов и сплошного забора (например, из профнастила) вместо обычных столбов можно использовать винтовые опоры.

Такие металлические столбы для забора существенно дороже обычных, но, если есть навыки сварочных работ (друг или сосед сварщик), то их несложно изготовить из обычной трубы и разрезанного кольца из листовой стали. По такому образцу:

Каким делать столб

Какие столбы поставить, каждый решает в зависимости от бюджета, назначения забора и типа пролетов ограды. Основными материалами, используемыми при изготовлении столбов для забора, являются дерево, кирпич или камень, бетон и металл. Деревянные столбы дешевле, но их долговечность намного ниже. Деревянные столбы обычно используют для легких заборов.

Каменные и кирпичные столбы стоят недешево и могут занять очень много времени. Они построены так, чтобы выдерживать большие пролеты, иногда просто для красоты и для того, чтобы подчеркнуть статус владельца.

Пример каркаса забора трапециевидной формы из крашеных труб.

Виды и классификация насосно-компрессорных труб (Сортамент)

Классификация отталкивается от различных параметров.

По герметичности:

1. безмуфтовые;
2. с резьбой для муфт (гарантируют улучшенную герметизацию).

По типу поднимаемой на поверхность (выкачиваемой) среды группы nct разделяются для эксплуатации в разных скважинах:

1. нефтяных;
2. добывающих газ;
3. нагнетающих;
4. битумных (в участках зоны тяжелой нефти).

В особую категорию выделяется утилизационные скважины (резервные).

Классификация по ГОСТ 633-80 подразумевает следующие группы:

1. НКТ — с муфтовым соединением (стандартный вариант). Задача — обеспечить тотальную герметичность системы в условиях 50 МПа.
2. НКТ-В — с наружной (высаженной) резьбой. Требуется для организации перемещения в колонне газа и жидких сред. Она обеспечивает штатный функционал: подъемные, отладочные или спусковые операции.
3. НКБ — с вынесенной соединительной резьбой. НКТ Б предназначена для формирования безмуфтовой магистральной ветки.
4. НКМ — для наиболее сложных участков. В качестве соединительных элементов используются муфты с повышенными требованиями к герметичности.

Поскольку данная продукция играет роль коммуникаций в комплектации отдельных скважин и масштабных магистралей, она отличается особой прочностью. Для выпуска гладких заготовок и муфт используется сталь марок: Д, Е, К, Л и М.

Таблица 2. Сортамент

Вес, размеры, масса, условия производства и эксплуатации определяются ГОСТом.

Труба НКТ: основные понятия

Трубы насосно-компрессорные (или сокращенно трубы НКТ) широко используются в газовой и нефтяной промышленности: при устройстве скважин нефтяных и газовых, спуско-подъемных и ремонтных работах, транспортировке различных жидкостей и газообразных веществ. Такие изделия работают в тяжелых и жестких условиях эксплуатации: это и постоянное давление, и высокие механические нагрузки, и воздействие на стенки агрессивных сред. Кроме того, трубы НКТ постоянно подвержены воздействию коррозии и эрозии.

Все это требует высокой прочности от изделий, они должны обеспечивать герметичность и надежность всей системы. Для скрепления труб предназначено резьбовое соединение. Оно обеспечивает высокую герметичность, прочность в условиях повышенных нагрузок, износостойкость и ремонтопригодность изделий, а также хорошую проходимость колонн в скважинах, имеющих сложный профиль.

НКТ-труба выключает следующие виды труб:

– гладкие;

– гладкие по ГОСТ 633-80;

– гладкие высокогерметичные;

– гладкие высокогерметичные по ГОСТ 633-80;

– гладкие с узлом уплотнения;

– гладкие высокогерметичные;

– труба НКТ с высаженными концами АРИ 5СТ;

– с повышенной пластичностью;

– с повышенной хладостойкостью.

Требования, предъявляемые к трубам НКТ

К трубам НКТ и муфтам, используемым для их соединения, предъявляются жесткие требования качества, благодаря которым и обеспечивается надежность и прочность изделий. Так, на внутренней и наружной стенке не должно быть трещин, расслоения, раковин. Возможна зачистка или вырубка данных дефектов, но при этом должно соблюдаться следующее условие: глубина заделки не должна превышать максимального минусового отключения по толщине стенок.

Количество и размеры дефектов на трубах НКТ и муфтах к ним строго регламентируются. Превышение допустимых норм исключается.

Если труба НКТ опускается в скважину, то необходимо проверить ее внутренний диаметр и общую изогнутость при помощи оправки, длина которой составляет 1250 мм, а диаметр зависит от диаметра проверяемого изделия. Особенно данную процедуру необходимо проводить в случае использования штанговых насосов или при наличии отложений солей, гипса, парафина.

Каждая труба НКТ обязательно должна маркироваться. Маркировка наносится на расстоянии около 0,4-0,6 метров от конца изделия путем накатки или ударным способом и должна содержать следующую информацию: условный диаметр трубы, ее номер, группу прочности, толщину стенки, наименование компании-изготовителя и дату выпуска. Все размеры должны указываться в миллиметрах. Нанесенная маркировка выделяется светлой краской, устойчивой к различным воздействиям.

Труба НКТ выпускается по техническим документам, которые могут отличаться для каждой отдельной фирмы-производителя, однако общие требования не должны противоречить принятым условиям. В основном отличия заключаются в разных резьбах трапецеидального профиля, уплотняющих элементах и т.п.

В целом труба НКТ должна быть качественной и прочной, только тогда она обеспечит надежность всех систем, в которых используется.

Преимущества использования

При обустройстве ограждения важно знать, какие трубы лучше: профильные или круглые. При этом следует учитывать все аспекты. Круглые изделия обладают большим сопротивлением к механической нагрузке

Форма их сечения обеспечивает опорам максимальную жесткость даже при небольшой толщине материала

Круглые изделия обладают большим сопротивлением к механической нагрузке. Форма их сечения обеспечивает опорам максимальную жесткость даже при небольшой толщине материала.

Но профильные трубы гораздо удобнее своих круглых аналогов в монтаже. Они имеют плоскую поверхность, что облегчает их порезку, стыковку, фиксацию.

Узнать как подобрать размеры профлиста можно тут…

Профтрубы, применяемые для сооружения каркаса заборов из профлиста, обладают такими достоинствами:

• высокой прочностью;
• длительным эксплуатационным сроком;
• быстротой, простотой монтажа;
• неприхотливостью в уходе;
• обширным ассортиментным рядом (они бывают различной длины, сечения);
• доступной стоимостью.

Производители

В 2018 году на рынке уверенно заявили о себе следующие производители:

«Металл Комплекс», Москва
ООО «Ревдинский Метизно-Металлургический Союз», г. Ревда
«Металл-Комплекс», Москва
«Метпромко», Екатеринбург
ООО НПП «ЗСТ»
ООО «ТК НКТ»
«ЧТПЗ», Москва
ООО «ПТМЗ», Новоалексеевское
ПЕРВОУРАЛЬСКИЙ ТРУБО-МЕХАНИЧЕСКИЙ ЗАВОД (ПТМЗ), Первоуральск
«Тюменский завод нефтегазового оборудования», Тюмень
ООО «НЕФТЕТРУБСЕРВИС»

Помимо «новых», от производителя (например, НКВ, НКТ 76 или 140), на рынке активно предлагается вторичное оборудование. NKT бу пропаривается особым способом, очищается от наслоений и обезжиривается.

Важно!

В общем фонде скважинного оборудования NKT бу занимают значительную часть.

Элементы ограждения из металла

Трубы НКТ

Металлические трубы выпускаются:

• квадратные;
• круглые.

Работать проще с квадратными, но не всегда они удовлетворяют дизайнерские решения застройщика. Идеальное решение – квадратные трубы с диаметром 50*50 или 60*60.

Их толщина крайне важна! Мы рекомендуем выбирать только такие, у которых толщина стенки не менее 2,5 мм и с диаметром 50*50, 60*60 или 60*40.

Почему многие выбирают стальной вариант?

• Она прослужит не менее 50 лет.
• Металлическая конструкция очень надежна.

Единственное, что вам придется делать, – периодически окрашивать металлические детали.

Однако металл имеет и слабые стороны:

• тяжелый;
• достаточно дорогостоящий;
• его необходимо грунтовать и окрашивать.

Оцинкованные трубы не требуют ни покраски, ни грунтовки, ни сварочных работ благодаря их особому антикоррозийному покрытию. Такая ограда прослужит вам дольше, чем стальная. Однако цена оцинкованного стройматериала довольно высока.

НКТ для ограждений

Трубы для ограды

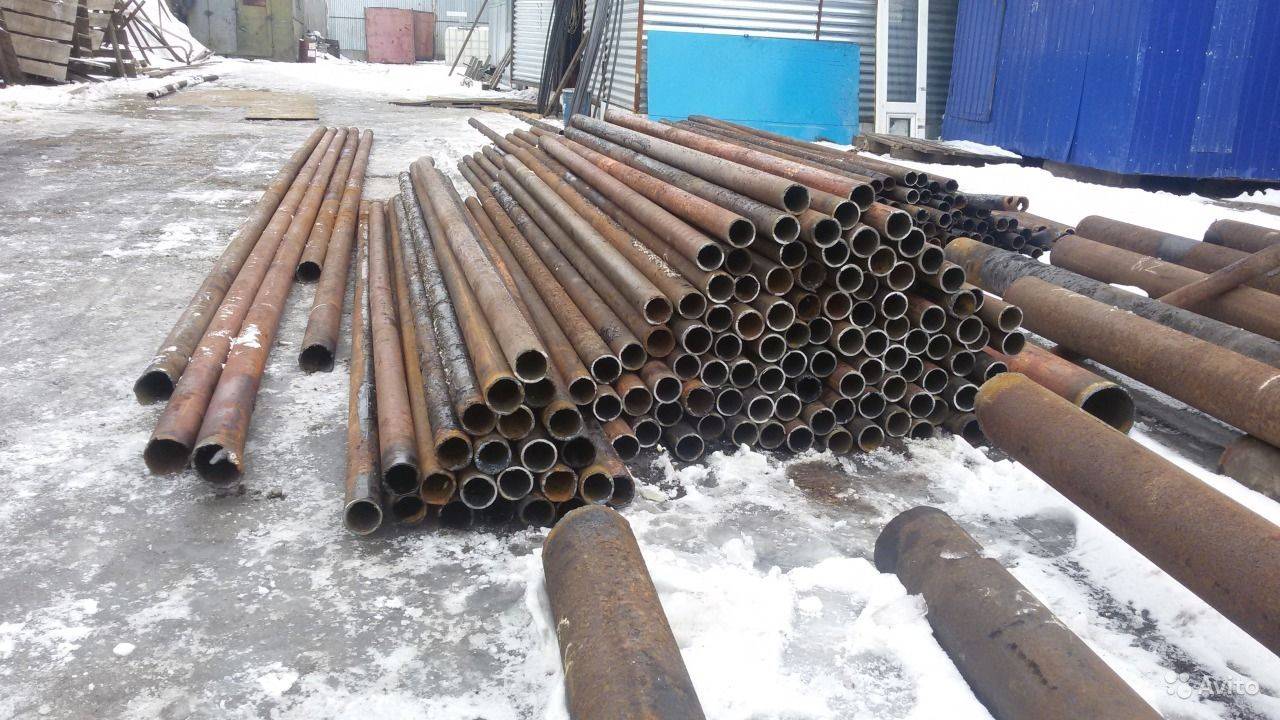

Использовать трубы нкт для забора может, пожалуй, только человек с хорошим достатком. НКТ предназначены для добычи газа и нефти. Их изготавливают из особой и очень дорогой стали, поэтому такой забор обойдется вам в копеечку. Существуют более дешевые и не менее качественные варианты.

Пластик – это дешево и удобно

Ограда из пластиковых труб

Пластик уверенно завоевывает все новые и новые горизонты, вытесняя привычные нам материалы на второй план. Сейчас он с успехом используются и при строительстве оград.

Плюсы пластиковых труб:

• Низкая себестоимость;
• Малый вес и легкость в установке;
• Устойчивость к погодным факторам.

Такой стройматериал не ржавеет. При необходимости их легко заменить без особых финансовых затрат.
Минусом является то, что они менее прочны и надежны, чем металлический аналог.

Производство

Для производства насосно-компрессорных труб используют высокопрочные марки стали, в состав которых входит увеличенное количество углерода. Часто используемой является сталь 30ХМА. Требование обусловлено необходимостью в защите стенок магистралей от окисления химическими агрессивными средами и самих добываемых и перегоняемых жидкостей и газов.

Производство труб НКТ в России регламентирует ГОСТ 633-80. Документ определяет несколько групп этих изделий:

• НКТ (стандарт) – это классические трубки с муфтовым соединением. Они обеспечивают герметичность сетей при внутреннем давлении до 50 МПа;
• НКТ-В – это трубы, соединительная резьба которых вынесена наружу (высажена);
• НКБ – это насосно-компрессорные трубки с вынесенной соединительной резьбой, которые собирают в магистраль без использования муфты;
• НКМ – с муфтовым соединением высокой герметичности для особо важных участков и веществ.

ГОСТ определяет размер, вес трубы НКТ, необходимые испытания и другие условия производства, контроля качества и хранения.

Особенности выбора труб для опор и каркаса ограды

Стандартно профильные трубы выпускаются сечением от 10х10 до 500х400 мм. Толщина стенок изделия составляет 1-22 мм. Длина трубы может варьироваться от 6 до 8 м.

Стойки для забора из профнастила подбираются с учетом высоты конструкции, ширины секций и планируемой нагрузки (например, порывов ветра). Для ограды высотой 1,8-2,2 м подходящим вариантом будет опора с отверстием 80х80 мм. При этом толщина стенки профильной трубы должна быть 3 мм.

На ограду, достигающую до 1,5 м в высоту, идет квадратная 2-миллиметровая профтруба размером 40х40 или 60х60 мм. Также возможно использование прямоугольного изделия с отверстием 30х20 или 40х20 мм аналогичной толщины.
