Замок на калитку: как выбрать надежный и удобный в использовании механизм

Виды замков по способу крепления

Способ крепления замка подбирается по материалу полотна и необходимости открывать с одной стороны или двухсторонний, нужен дешевый запор или хороший и дорогой, с дистанционным способом открывания.

Недостатком такого изделия является его незащищенность перед влагой

Навесные

Амбарные замки много десятилетий назад навешивались на сараи и другие хозяйственные постройки снаружи. Механизмы были тяжелые, большие по размеру. Цеплялся наружный замок за петли, закрепленные в двери и на стене.

Схема навесной модели

Современные навесные модели небольших размеров, кодовые и цилиндровые. Навешиваются на петли и в проушины засовов. Достоинства навесных замков:

• дешевые;
• простые в использовании;
• легко устанавливаются на калитку самостоятельно.

В комплекте со стопором навесными моделями закрывают сдвижные калитки и ворота.

Оборудование ответной части под запирающее устройство

К недостаткам навесных моделей можно отнести следующие факторы:

1. Закрываются и открываются только с одной стороны.
2. Со стороны видно, что на участке и в доме никого нет.
3. Не фиксируют калитку жестко в закрытом положении.
4. Легко взламываются ломиком.

При небольшом механическом воздействии такой замок быстро выходит из строя

Навесные модели запоров востребованы для ограждения от проникновения на частный дачный или садовый участок, расположенные на охраняемой территории общества. Используется для домов с периодическим посещением, для запирания калиток и ворот изнутри на ночь.

Врезные изделия

Надежный и удобный двухсторонний замок врезной для калитки уличный с ручкой – он легко открывается с обеих сторон. Изнутри – вертушкой, снаружи – ключом. Защелка позволяет фиксировать калитку в закрытом положении, не замыкая ее. Чтобы войти, достаточно повернуть ручку.

Такие модели менее подвержены воздействию влаги

Запорный механизм врезается внутрь полотна – вставляется в сделанную для него нишу. Снаружи имеется только небольшое отверстие с гнездом под ключ, малозаметное на расстоянии.

Большинство моделей имеет ширину 25 мм и легко вставляется в деревянный профиль и полотно от 40 мм толщиной. Применяют их для дверей и калиток, обшитых деревом, ДСП и другими материалами, имеющими большую толщину, в которую возможна врезка. Специально для кованых ворот и калиток выпускаются узкие модели размерами 20х40 мм. Узкопрофильный механизм легко помещается в профиль рамы.

Устройство врезного сувальдного замка

Цена врезного замка зависит от типа внутреннего механизма. Основным достоинством врезных моделей является их расположение внутри полотна. Добраться до замка закрытой калитки и взломать его невозможно.

Недостаток конструкции: сложная установка и ослабление полотна калитки в районе запора. Надо выбирать с торца паз в полотне по размеру корпуса. Перед тем как ставить замок на калитку из профнастила, необходимо купить готовый кожух или сварить из листа самостоятельно.

Схема врезного замка

Накладные варианты

Решая, какой замок поставить на створку из тонкого материала, профлиста, поликарбоната, оцинковки, необходимо обратить внимание на накладные модели. Они имеют корпус с одной стороны и по бокам, вторая закрыта полотном калитки

Для накладных механизмов не имеет значения толщина материала, уличный он или на дверь. Главное, чтобы он был прочный.

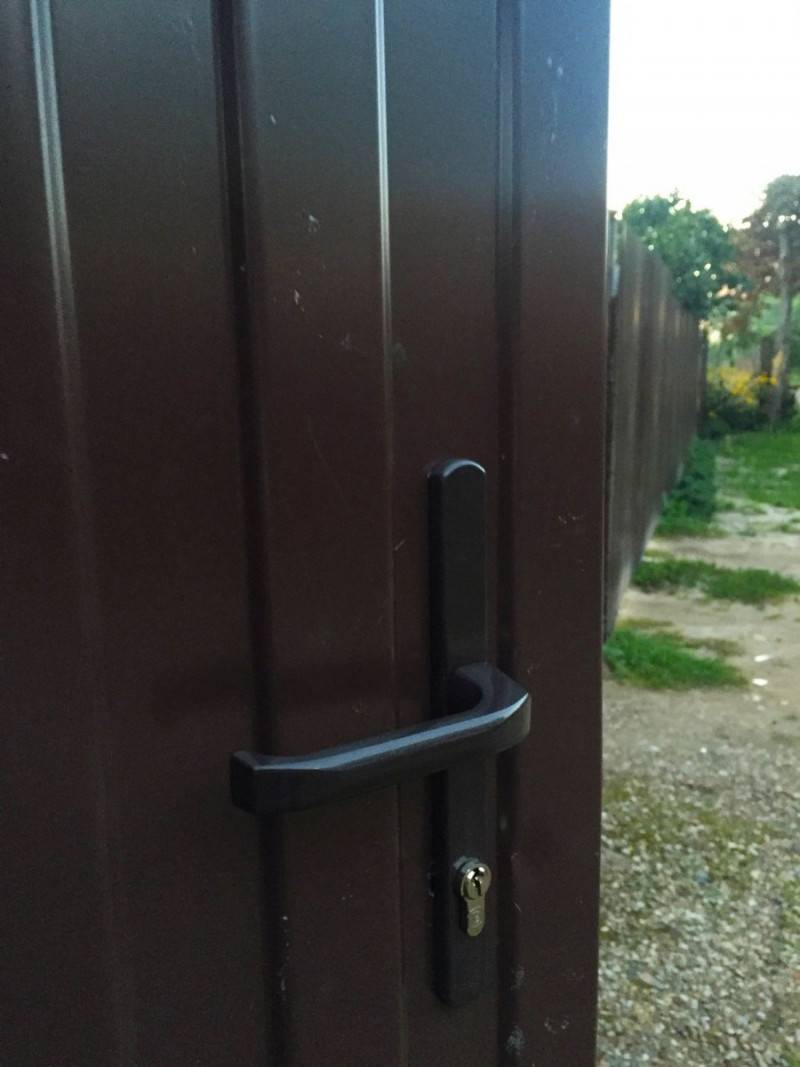

Образец установленного накладного устройства

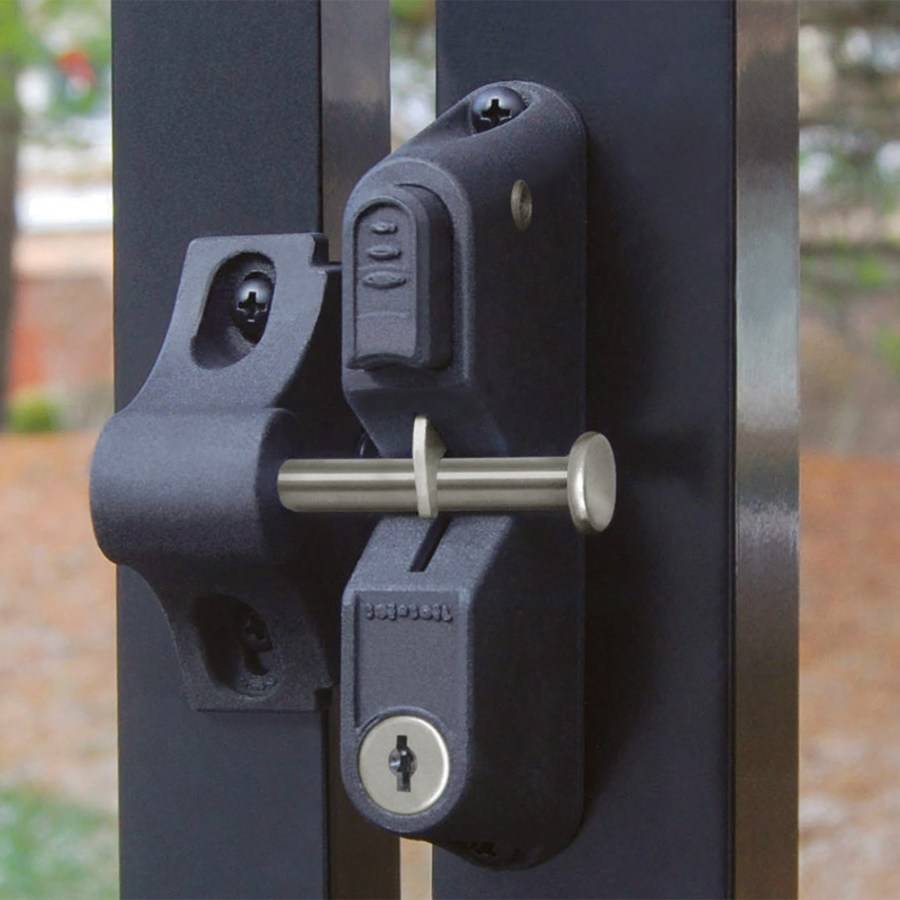

Накладной запор можно выбирать разных конструкций. Дешевый механический замок на профнастил и дорогой электромагнитный на кованую ограду. Механизм легко устанавливается своими руками. Сам корпус прикручивается четырьмя винтами на краю створки. Накладная планка с отверстиями под ригели монтируется на стойке забора аналогичным способом.

Достоинства накладного варианта:

• дешевый;
• не видно с улицы;
• трудно взломать;
• простая установка на калитку.

Принципиальная схема работы накладного механизма

В накладных вариантах запора может быть защелка и ручка, установленная с двух сторон. Способ открывания зависит от устройства запорного механизма. Под профнастил следует подложить планку для прочности.

Особое внимание!

Надежность любого замка определяется его классом или стойкостью к вскрытию. Всего различают четыре класса, из которых первый – устройства с наиболее слабыми охранными свойствами.

Четвертый класс, соответственно, присваивается наиболее надежным запорным механизмам. Второй, третий и четвертый классы подлежат обязательной сертификации, которую уполномочены проводить только имеющие соответствующие лицензии организации и подразделения. Поэтому в целях безопасности есть смысл перед покупкой замка изучить сопроводительную документацию на него.

Каким бы надежным он ни был, неправильная установка замка может отразиться как на сроке службы, так и на его охранных свойствах. Такую работу лучше доверять специалистам, ведь сомнительная экономия на оплате труда мастера может отразиться на безопасности участка и на вашем кошельке. Единственным исключением, пожалуй, может послужить неприхотливая механика не высокой классности.

Бюджетные варианты

Простой и неприхотливый механический замок отличается невысокой стоимостью и при правильном его выборе все еще способен обеспечить должный уровень защиты. Всего различают три вида механических устройств:

• реечный;
• сувальдный;
• цилиндровый.

Сувальдные замки напротив, прекрасно справляются с возложенной на них задачей. Механизмы с количеством сувальд 5 и выше более продвинутым и дорогим вариантам в плане надежности практически не уступают.

Качественные цилиндровые замки так же все еще способны защитить участок от несанкционированного проникновения. Их трудно взломать отмычками или грубой силой.

Так же среди механических запирающих устройств стоит выделить магнитный и кодовый замок. Кодовый имеет одно преимущество перед открывающимися ключом собратьями, которое так же можно считать и не достатком: для открытия калитки не нужен ключ.

Автоматически защелкивающиеся магнитные замки отпираются с помощью ключа-магнита, что удобно и практично. Но не очень надежно. Главный минус механических замков – наличие подвижных металлических элементов. Кроме того, незащищенные от проникновения влаги внутрь механизмы часто сбоят при падении температуры воздуха ниже нуля.

Врезные варианты защищены от осадков самой конструкцией калитка, а вот выбирая накладные замки, стоит обратить внимание на гидроизоляцию корпуса

Еще к недостаткам механических версий запирающего устройства относят сравнительно быстрый износ подвижных частей механизма

Поэтому, если планируется высокая частота открытия калитки, то лучше обратить внимание на более дорогие и износостойкие варианты

Выбор замка

Выбор зависит от имеющихся средств и требований к безопасности. Если вы хотите сэкономить, то вам подойдет навесной или простой накладной замок. Если задача обеспечить большую безопасность, то надо рассмотреть варианты более дорогих накладных или врезных замков. А если позволяют средства, то выбрать электромеханические замки или электромагнитные системы с электронными и радиоключами.

При выборе замка необходимо учесть устройство калитки. Например, если калитка решетчатая и снаружи можно дотянуться до ее внутренней поверхности, то предпочтительнее замок, который открывается – закрывается ключом с двух сторон, чем тот, что открывается изнутри просто поворотом ручки.

Покупая замок, надо учесть куда открывается калитка: во внутрь или наружу, какая она: левосторонняя или правосторонняя. Для каждого из этих случаев есть свои модификации.  Помните, что вы покупаете замок для использования на улице, а значит стойкого к погодным условиям.

Накладные

Самый распространенный вид уличного замка, устанавливаемого на калитку, благодаря своей надежности и простоте установки. Несложно установить такой замок на калитку своими руками.

По типу запорного механизма различают два вида накладных замков:

1. Цилиндрические. Имеют кодовую систему стержней, чем их больше, тем надежней.
2. Сувальдовые. Механизм замка построен на перемещении пластин (сувальд), их количество и разнообразие форм определяют уровень надежности замка.

Сувальдовые считаются более надежными. Основным их недостатком является наличие габаритного ключа, который неудобно носить с собой.

Навесной замок крепится к дверному полотну с одной стороны, что усложняет его монтаж.

Запор винтового типа

Запоры данного типа следует монтировать исключительно с наружной стороны дверного полотна калитки. Само по себе устройство довольно простое при эксплуатации. В основную комплектацию входит – стержень с резьбой и сама ключевая основа. У каждой такой основы своё особый шпиль и выемка. При помощи индивидуального ключа можно привести замок в рабочее состояние. Такой замок со своего рода секретом довольно часто монтируется на калитку. В основном большой спрос на данное устройство можно объяснить тем, что собрать его самостоятельно довольно просто, но вот дело в том, что довольно часто в калиточной раме попросту нет места для установки специализированного места, в которое будет входить стержень. Но вот такой запор очень хорошо выполняет защитные функции за счёт того что его практически невозможно взломать.

Комплектация винтового механизма

Щеколда с пружиной

Самым доступным для самостоятельного изготовления вариантом запирающего механизма можно считать щеколду с пружиной. Прежде чем начинать какие-либо действия по изготовлению, следует определить местонахождение будущей задвижки. Затем, произвести точные замеры и начертить схему.

Щеколда с пружиной

После подготовки материала и инструмента можно приступать к изготовлению. Вам понадобятся:

1. Для каркаса запора необходима металлическая пластина, с приваренными к ней держателями стержня.
2. Материалом для стержня лучше взять сталь. В центре его изготавливается ушко, которое впоследствии будет фиксировать пружину в пазу держателя во время запирания калитки. Конец стержня сгибается, сверху можно сделать набалдашник.
3. В готовый каркас вставляется сначала пружина, подходящая по размеру, и сквозь нее просовывается стержень.
4. Механизм крепится к калитке саморезами или приваривается.
5. В опорном столбе высверливается соответствующего диаметра отверстие, в котором будет фиксироваться стержень. Если такой возможности нет, то стержень может фиксироваться другим способом.

Чтобы задвижку можно было открыть с обеих сторон, в нижней части калитки проделывается отверстие для троса. Длина торсионного механизма должна соответствовать расстоянию от отверстия до ушка задвижки. Конец троса крепится в недоступном чужому глазу месте. Включив фантазию, можно смастерить для калитки неординарный запирающий механизм.

Средняя стоимость

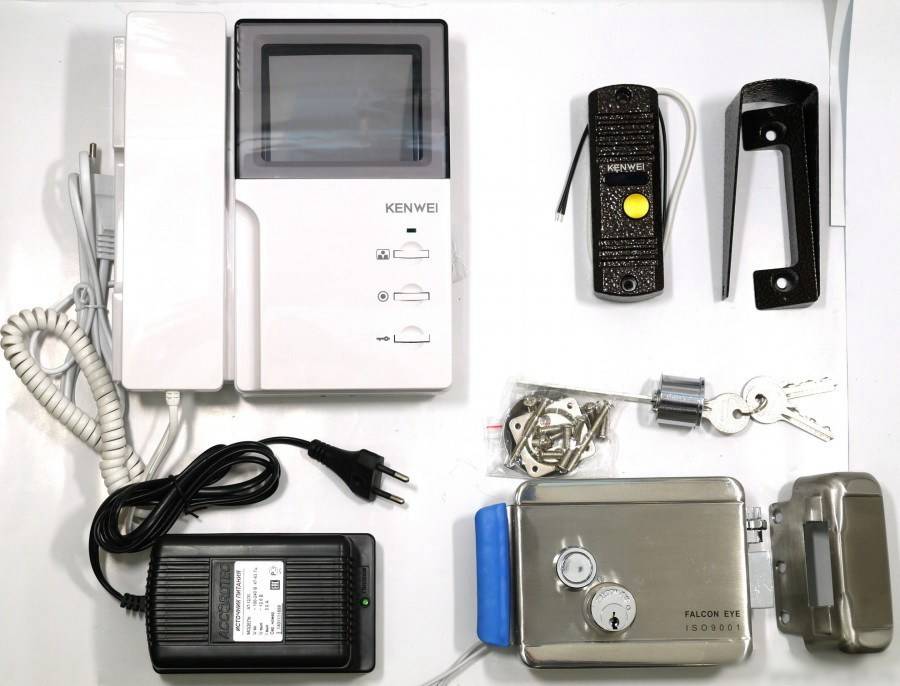

Лидерами этого сегмента являются электрические запирающие устройства, такие как электромоторный, электромагнитный и электромеханический замки. Они имеют высокую степень надежности.

Магнитный механизм электромеханического замка дублируется пружинным устройством, приводимым в действие привычным ключом. Это позволяет избежать проблем с открытием или предотвратить самопроизвольную разблокировку калитки при сбоях в электропитании.

Более громоздкий и тяжелый электромоторный замок работает так же как и его электромеханический собрат. Единственное различие состоит в том, что засов приводится в движение мотором.

Электромагнитный замок отличается простотой конструкции, которая и является гарантом долговечности. Различают удерживающие и сдвиговые устройства. Первые магнитным полем удерживают калитку закрытой. Принцип же работы вторых мало чем отличается от работы электромеханической версии.

К плюсам же стоит отнести надежную работу устройств независимо от погодных условий на протяжении всего срока эксплуатации.

Как выбрать электромагнитный замок

Порядок монтажа

Пошаговая инструкция

Место для замка вначале отмечают маркером, затем механизм закрепляется болтами

Сделать монтаж замка на ворота своими руками можно, следуя несложной пошаговой инструкции:

На высоте около 1 м от земли необходимо сделать разметку под корпус. Приложив замок к профилю, отмечают нижний и верхний край, боковые стороны.
В углах отмеченного прямоугольника высверливают отверстия. Так легче работать болгаркой, не повредив лишний металл.
Углошлифовальной машинкой делают отверстие-паз в профильной трубе. Углы дотачивают напильником. Перед работой желательно демонтировать профлист, чтобы не повредить защитный слой и для удобства работы.
Вставляют в паз замок и отмечают места крепления. Высверливают отверстие на 0,3 мм меньше диаметра крепёжного самореза. Другой вариант — нарезают резьбу для винтов.
Прикладывая корпус замка к профилю, отмечают места для секретного механизма или прорези для ключа. Просверливают отверстия необходимого диаметра, или прорезают замочную скважину для сувальдных или реечных ключей

Важно предварительно изучить подробную инструкцию производителя. В ней часто находится шаблон, который помогает сделать разметку.
Крепят замок, при необходимости устанавливают цилиндровый механизм.
Закрыв калитку, отмечают места куда будет входить засов на косяке двери.
Вырезают пазы, проверяют, чтобы засовы при закрывании свободно заходили в отверстия

Напильником добиваются точности совпадения.
Устанавливают декоративную планку на косяк калитки.
Сделав замеры, вырезают пластины для изготовления защитного кожуха. Пластины приваривают, предварительно сняв замок, обязательно защитив или сняв профлист.
Для калиток, обрамлённых евроштакетником, корпус защищают со всех сторон.
После сварки кожух и профильную трубу красят, чтобы предотвратить коррозию.
После установки всех элементов проводят монтаж декоративных элементов со стороны двора и улицы.

Виды изделий

Металлические ручки прекрасно дополняют изделия различных видов:

• калитки с коваными элементами;
• конструкции с поликарбонатом;
• кованые калитки с профлистом;
• решетчатые изделия;
• кованые калитки с деревом;
• двухстворчатые конструкции и т.д.

Функциональность металлических ручек, разнообразие их форм, надежность, прочность и долговечность являются основными достоинствами.

Накладные и сквозные

Выделяют два вида ручек: накладные и сквозные. Изделия первой категории крепятся на полотно калитки с обеих сторон, фиксация осуществляется с помощью саморезов или посредством сварки, в зависимости от материала конструкции. Они служат для удобного открытия-закрытия калитки.

Кованая массивная ручка подходит для калитки. Фото Художественная ковка

Для крепления сквозных ручек в полотне необходимо просверлить отверстие, такие изделия также нередко оснащаются замком. В результате прочный забор и калитка с надежным замком обеспечивают защиту придомовой территории от проникновения.

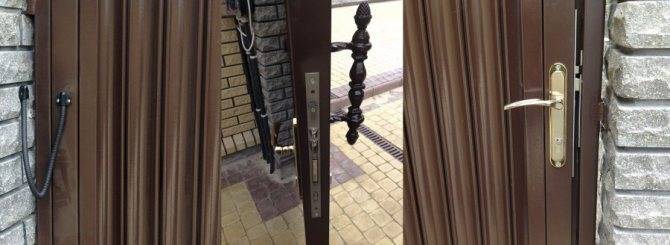

Кованая ручка с замком на калитке. Фото ИП Комаричев

Кованая ручка-стукало выполняет сразу две функции, а также служит интересным дизайнерским решением.

Кованая ручка с кольцом. Фото Сибирская Торговая Компания

Детали для калиток имеют различные цвета. Выбор оттенка следует осуществлять исходя из общей гаммы. Популярным решением являются детали, выполненные в черном классическом цвете. Покраска кованых изделий осуществляется с помощью специальных покрытий, которые гарантируют стойкость к вредным воздействиям.

Для украшения ручек калиток используются различные кованые декоративные элементы, которые должны иметь малые размеры, чтобы не выглядеть массивно и неуместно

Нередко детали располагаются непосредственно на конструкции, но таким образом, чтобы акцентировать внимание на великолепном дизайне

Справка. Посетители сайта имеют возможность купить декоративные детали для дополнения ручек в одном из предприятий, которые представлены в разделе «Где продают кованые элементы».

Металлические ручки имеют самые разнообразные формы. Популярным решением являются модели, выполненные в виде животных.

Радиоуправляемые замки: оптимальное решение для частного сектора

Замки с радиоуправлением обладают одним неоспоримым преимуществом: их корпус полностью герметичен. Это позволяет не беспокоиться об опасности попадания влаги или же промерзания механизма.

Пример управления радио-замком

Сам принцип работы такого замка прост: в основе лежит датчик, который улавливает радиосигналы и приводит в действие механизм блокировки или открытия двери. Особенно эффективно показывает себя такое устройство в сочетании с камерой наблюдения или домофоном. Это позволяет контролировать поток посетителей и не допускать попадания посторонних на территорию.

Замки такого типа бывают как врезанные, так и накладные. Выбор следует производить, исходя из материала калитки.

Пошаговая инструкция

Место для замка вначале отмечают маркером, затем механизм закрепляется болтами

Сделать монтаж замка на ворота своими руками можно, следуя несложной пошаговой инструкции:

На высоте около 1 м от земли необходимо сделать разметку под корпус. Приложив замок к профилю, отмечают нижний и верхний край, боковые стороны. В углах отмеченного прямоугольника высверливают отверстия. Так легче работать болгаркой, не повредив лишний металл. Углошлифовальной машинкой делают отверстие-паз в профильной трубе. Углы дотачивают напильником. Перед работой желательно демонтировать профлист, чтобы не повредить защитный слой и для удобства работы. Вставляют в паз замок и отмечают места крепления. Высверливают отверстие на 0,3 мм меньше диаметра крепёжного самореза. Другой вариант — нарезают резьбу для винтов. Прикладывая корпус замка к профилю, отмечают места для секретного механизма или прорези для ключа. Просверливают отверстия необходимого диаметра, или прорезают замочную скважину для сувальдных или реечных ключей

Важно предварительно изучить подробную инструкцию производителя. В ней часто находится шаблон, который помогает сделать разметку

Крепят замок, при необходимости устанавливают цилиндровый механизм. Закрыв калитку, отмечают места куда будет входить засов на косяке двери. Вырезают пазы, проверяют, чтобы засовы при закрывании свободно заходили в отверстия

Напильником добиваются точности совпадения. Устанавливают декоративную планку на косяк калитки. Сделав замеры, вырезают пластины для изготовления защитного кожуха. Пластины приваривают, предварительно сняв замок, обязательно защитив или сняв профлист. Для калиток, обрамлённых евроштакетником, корпус защищают со всех сторон. После сварки кожух и профильную трубу красят, чтобы предотвратить коррозию. После установки всех элементов проводят монтаж декоративных элементов со стороны двора и улицы.

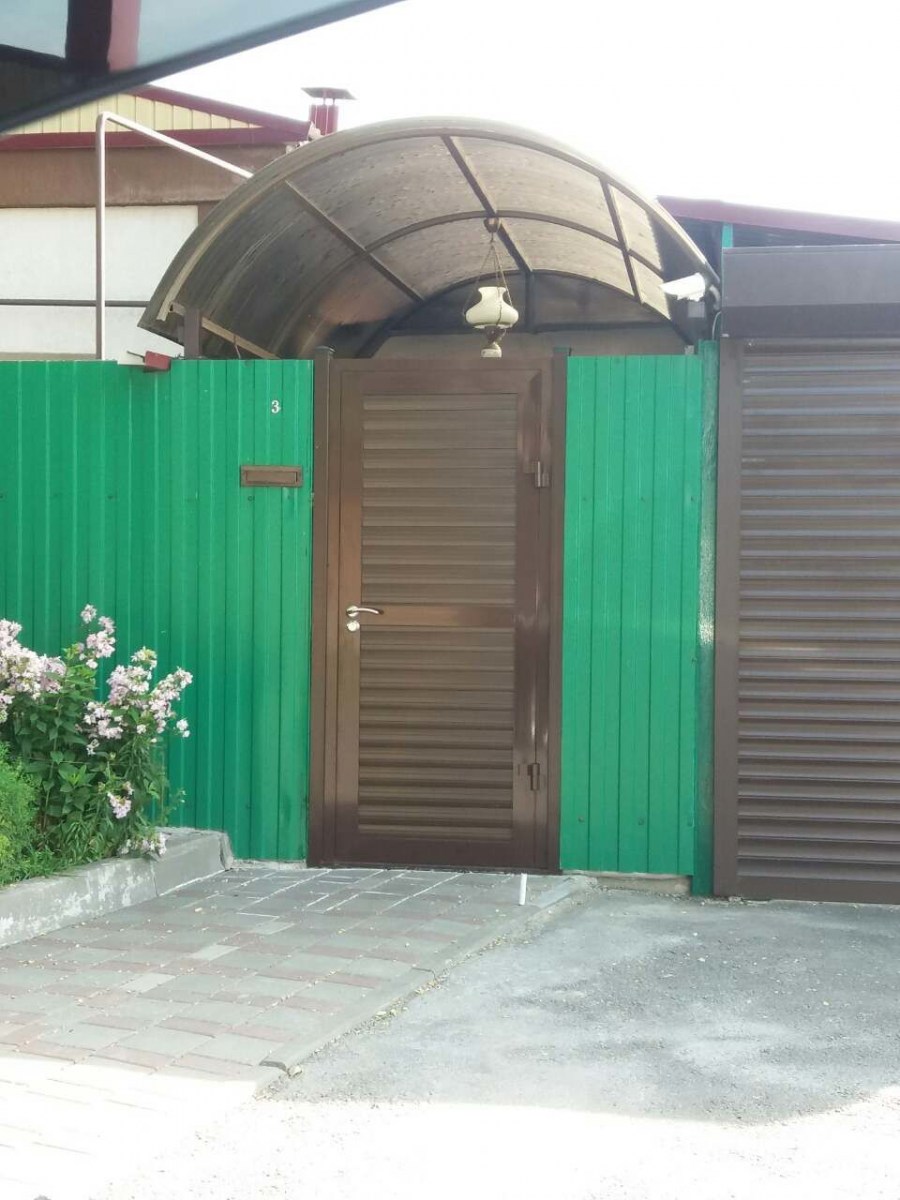

Калитка из профнастила своими руками: пошаговая инструкция

Владельцу дачного участка или частного дома иногда приходится немало поломать голову в поисках подходящего материала и конструкции для калитки. Между тем, решение может быть неожиданно простым и доступным. Мы предлагаем несложный вариант калитки из профнастила, изготовление которой будет по силам даже начинающему домашнему мастеру.

Варианты калиток из профнастила

Калитки из профнастила, независимо от формы и конструкции, выглядят ярко и привлекательно, поэтому всегда пользовались большой популярностью. Проявив немного фантазии, можно придумать оригинальный и выразительный вариант, который станет визитной карточкой своего автора и владельца.

Опытный мастер, набивший руку в ремонтных или строительных работах, может «замахнуться» на калитку в виде арки. Такая калитка для забора из профнастила отличается сложностью изготовления, но зато очень стильно и эффектно смотрится.

Начинающему умельцу можно посоветовать простую конструкцию прямоугольной формы. Такой совет подойдет и для изготовления ворот. Зная как сделать ворота из профнастила, можно изготовить их самостоятельно. Также вы можете прочитать «Каркасный дом своими руками пошаговая инструкция».

Материалы и инструменты:

• Прямоугольная труба сечением 60х40 мм
• Профнастил
• Кровельные саморезы с резиновой шайбой (цвет соответствует цвету профилированного листа)
• Петли
• Накладной или врезной замок
• Строительный уровень
• Рулетка
• Дрель
• Шуруповерт
• Угловая шлифмашинка (болгарка)
• Ножовка или ножницы по металлу
• Аппарат электросварочный
• Лопата
• Бетонный раствор
• Гравий

Как сделать калитку из профнастила: порядок монтажа

В независимости от типа стоек их следует устанавливать на бетонный фундамент. Его глубина должна соответствовать глубине промерзания, характерной для данного региона.

На дне подготовленного под фундамент углубления делают подушку из утрамбованного щебня. Перед заливкой бетона вдоль стен ямы укладывают рубероид или полиэтиленовую пленку: бетон хорошо впитывает влагу, поэтому ему нужна надежная гидроизоляция.

Если рама калитки будет изготавливаться из металлических труб, их следует замонолитить в фундамент, тщательно проверяя вертикальность установки с помощью строительного уровня. Даже незначительный перекос очень скоро приведет к заклиниванию калитки, причем со временем этот эффект будет только усиливаться.

Когда металл очищен, приступают к изготовлению деталей. Торцы вертикальных, а также верхнего и нижнего поперечных элементов подрезают под углом 45 градусов.

Торцы среднего поперечного элемента делают перпендикулярными оси детали. Подготовленные детали соединяют в единую конструкцию с помощью электросварки.

Для того, чтобы избежать перекосов вследствие неравномерного нагрева, все соединения сначала прихватывают короткими швами длиной в 2 – 3 см.

При увеличенных габаритах калитки все соединения ужесточают косынками – деталями в форме прямоугольного треугольника, катеты которого привариваются к смежным деталям.

К готовому каркасу приваривают навесы петель, ручку для открывания и пластину для установки замка. После завершения всех сварочных работ всю конструкцию очищают от окалины и покрывают антикоррозионным составом. Затем каркас грунтуют и окрашивают.

Саморезы следует ввинчивать в гребень каждой волны, при этом закручивать их нужно без большого усилия, чтобы резиновая прокладка была лишь слегка прижата. Если она будет сильно деформирована головкой самореза, то быстро потеряет эластичность и растрескается.

Замок на калитку из профнастила следует устанавливать на расстоянии 90 см от уровня земли или дорожки. Рассмотрим два варианта установки:

• Накладной замок. Замок располагают с внутренней стороны калитки так, чтобы одно из его крепежных отверстий приходилось на средний поперечный элемент каркаса, а сердцевина оказалась над или под ним. Отверстия в профилированном листе под сердцевину выполняют методом высверливания по контуру, а затем дорабатывают шарошкой. Для закрепления замка в среднем ригеле каркаса и приваренной к нему пластине с помощью сверла и метчика выполняют резьбовое отверстие под винт
• Врезной замок. В прямоугольную трубу каркаса можно установить специальный малогабаритный врезной замок. Его установка выполняется очень просто: достаточно выбрать паз в стенке трубы в боковой части каркаса и просверлить несколько отверстий под крепеж

Особенности

Эксплуатация

Минимум дважды в год замок необходимо чистить

Повседневная эксплуатация не представляет сложности

Важно следить за работой механизмов и при проявлении неисправности проводить несложные манипуляции

Раз в 2–3 месяца или по необходимости проводить чистку механизмов и их смазку. Сигналом о неисправности служат скрипы или повышенные усилия, необходимые для открывания/закрывания.

После оттепели, если прогноз обещает ночные заморозки, желательно заполнить скважину жидкой смазкой, пригодной для работы при отрицательных температурах. Альтернативный вариант при резком снижении температуры – несколько раз открыть/закрыть замок, чтобы исключить образование наледи.

Установка врезных запоров на калитку из металлопрофиля – посильная задача для домашнего мастера. Понадобится минимум инструментов и навыков. Правильно выбранный замок аккуратность в работе, своевременное обслуживание — залог долгой и безотказной работы механизма.

Механические устройства: золотая классика

Механические запорные устройства являются одним из самых первых видов замков. Данный вид пользуется огромной популярностью, так как:

• имеет доступную стоимость;
• современные модели тяжело взломать;
• прост в монтаже;
• нередко сразу объединяется с механизмом ручки.

Единственным минусом можно назвать то, что замок категорически не походит для очень холодного или влажного климата, так как уязвим в этом плане. К примеру, попадание ваги может спровоцировать коррозийные процессы, а сильные заморозки обездвижат систему запоров. Разумеется, современный рынок предлагает модели с повышенной защитой, однако по возможности лучше избегать замков, которые в потенциале могут потерять свою функциональность.

Сейчас механические замки нередко объединяются с кодовыми или магнитными замками. Таким способом обеспечивается дополнительная защита и повышается безопасность. Внешне такое устройство может ничем не отличаться от обычной ручки: гнездо для магнитного ключа или кодовая панель может располагаться за её пределами. Подобный подход сбивает злоумышленников и, тем самым, снижает риск вторжения на частную территорию.
