Упоры на гаражных воротах: рассмотрим как сделать самому

Выбор вида засова

Типы по методу крепления:

Горизонтальный. Монтаж такого засова производится в верхней зоне или по центру, можно сделать его и внизу ворот. Конструкция напоминает щеколду большого размера. Она состоит из нескольких частей: внешней оболочки, петли-фиксатора и подвижного стержня из металла. Такой тип носит название «шпингалет».
Вертикальный. Засовы похожи на предыдущие модели, располагаются в тех же местах. Но двигаются они за счет стальных прутов. Их часто применяют в распашных моделях. Фото засова представлено ниже.
Дополнительный. Задвижку устанавливают непосредственно на воротах и наличнике с внешней стороны. У данного засова средние показатели защиты. Его монтаж производится совместно с другими замками.

Типы по виду конструкции:

Засов. Это самый простой тип. Его часто собирают своими руками за короткий промежуток времени. Засовы для распашных ворот имеют высокие показатели прочности. При сильном порыве ветра они не откроются.
Запор на проушинах. С его сборкой справится даже непрофессионал, но проще приобрести готовый вариант. Изготавливается данная модель из прочной стали. Такие запоры часто устанавливают на гаражные ворота.
Штырьковый засов. Его можно сделать из обрезков металлической трубы. Для установки придется вкопать в землю еще и штыри. Сам запор делается из двух полуметровых арматур.
Откидная защелка. Она изготавливается из 4 загнутых крюков и пластины из стали. Защелку можно собрать и из дерева. Данный вариант отлично смотрится и на калитке.

Готовые модели:

Ручка. Она может быть пружинной и поворотной. Конструкцию собрать своими руками будет затруднительно. Запор состоит из нескольких петель и искривленного стержня с пружиной. Устанавливается он и на калитки.
Накладной замок. Сам он состоит из погружной и замочной конструкции. Запираются они с помощью ключа. Компания CISA производит различные электромеханические замки, на сайте можно подобрать подходящий вариант.
Врезной замок с кодом. Данный вид запирающего механизма делится на магнитный и электромеханический. Его довольно сложно установить, но у конструкции высокие показатели надежности. Кодовый замок часто устанавливают на воротах склада.

При выборе засова или электрозамка необходимо обращать внимание на вес ворот. Можно купить и автоматические запоры

CAME – компания, которая их продает. Все модели соответствуют ГОСТу.

Делаем запоры для распашных ворот своими руками

На сегодня существует несколько самых распространенных вариантов засовов для изготовления и монтажа своими руками.

Простой запор

Пошаговая инструкция сборки:

все детали для сборки механизма можно купить в Леруа Мерлен;
предварительно делается чертеж;
на раме отмечается точка для размещения запора, место его расположения в грунте и длина самого прута;
из нескольких металлических стержней делают две схожие детали. Длина детали выбирается такая, чтобы она смогла удержать полотно входных частей в закрытом состоянии;
в верхней зоне ворот привариваются короткие штыри, они облегчат спуск и подъем устройства;
в почву штырь забивается на такую глубину, чтобы была обеспечена защита объекта.
углубления следует делать с использованием садового бура, при этом соблюдается диаметральное положение относительно прутов;
к раме створки необходимо присоединить крючок-зацепку с помощью сварки. Он будет выполнять роль ручки для замкового устройства. С его помощью фиксируется механизм после того, как конструкция открылась.

Засов

Есть интересный способ, как сделать засов. Собирается он при помощи подручных деталей. Фиксаторы для ворот своими руками собираются из балки и 4 ручек из дерева. Данная конструкция изготавливается за 1 час. На стойки, находящиеся по вертикали, прикручиваются 2 профиля и ручки из дерева.

Чтобы конструкция получилась более прочной и надежной, необходимо вставить балку или массивную доску. В результате должен получиться механический запорный механизм.

Поточный ремонт ворот

В ремонте следует различать две операции, совершенно разные по трудоемкости и сложности выполнения:

Поднять одну или обе створки, без демонтажа рамы, стоек или корпуса, на которых закреплены ворота гаража;
Капитальный ремонт или замена рамы, в этом случае приходится разбирать кладку и поднимать или удалять сварную рамную конструкцию, на которой вывешиваются створки.

Как поднять ворота в гараже

Самая простая и доступная процедура, при наличии навыка можно постараться приподнять даже очень тяжелую створку в одиночку. Например, если износ поверхности трения петель достиг своего предела, и ворота гаража стали цеплять за верхний край отмостки, необходимо вставить ремонтные шайбы

При этом обратите внимание, правильным будет установка двух тонких стальных шайб из каленой полированной стали. Суммарная толщина шайб должна быть такой, чтобы увеличить высоту створки ворот гаража над пороговой балкой

Каждая шайба имеет вырез на ширину поворотной оси петли и смазывается только с одной стороны.

В этом случае нет необходимости даже поднимать и снимать ворота гаража, достаточно просто приподнять их на высоту в несколько миллиметров, чтобы вставить в образовавшуюся щель в петлях по паре стальных шайб. Чтобы поднять створки ворот, необходимо вывернуть их на угол более 90 о , затем под нижний срез створки, как можно ближе к оси вращения, установить деревянный или стальной клин. Несколько ударов по клину помогут поднять ворота на 2- 3 мм. Далее можно вставить подкатной домкрат, поднять створку на любую высоту и даже снять ее при необходимости. Если петли полностью вышли из строя, приходится поднимать и переваривать.

Таким же способом выполняют ремонт, если из-за деформации петель или каркаса ворот гаража произошло провисание створок. В этом случае под край створки, как можно дальше от оси вращения, устанавливают домкрат и начинают медленно поднимать, осаживая кувалдой место деформации петли или каркаса. Если в конструкции створки имеется калитка, ее нужно зафиксировать болтами или стяжкой, но не снимать. Чаще всего за 5- 6 переходов удается отрихтовать ворота, если нет, нужно поднимать на максимальную высоту, устанавливать домкрат в горизонтальном положении с упором на противоположную стойку рамы и выдавливать геометрию каркаса до полного выравнивания балок и петель.

Поднятие рамы гаражных ворот

Наиболее сложной и трудоемкой операцией по ремонту ворот гаража является подъем рамы. Тяжелая стальная конструкция забетонирована в кирпичные боковины, поэтому, прежде чем поднимать конструкцию, следует освободить пространство для подъема и снять створки ворот.

Если раму вместе со створками планируется поднять над уровнем грунта из-за проседания фундамента гаража, прежде чем поднимать ворота, потребуется выбить верхнюю часть кладки на кирпич или два, в зависимости от высоты подъема. Перфоратором или строительным молотком и зубилом выбивают цемент из-под боковых стоек рамы и пороговой балки.

Обычным ломом поддевают нижнюю часть рамы и приподнимают на небольшую высоту, сначала в центре, а после установки первого клина аналогично пробуют поднимать с левого и правого краев. Если удается поднять раму, то забивают боковые клинья. Их ставят, как правило, с противоположной стороны пороговой балки. После увеличения зазора до 5- 6 см необходимо устанавливать подкатной домкрат до 5 т, и далее поднимать конструкцию с помощью гидравлического механизма.

Аналогичным образом поднимают верхнюю балку рамы. Чаще всего поднимать приходится в случае, если необходимо увеличить высоту ворот гаража без их демонтажа. После выбивания верхних рядов кирпича болгаркой отрезают с двух сторон кусок вертикальных стоек вместе с верхней горизонтальной частью рамы. Рез выполняют выше точек приварки петель.

Вес отрезанной части рамы не более 70 кг, поэтому ее легко поднять обычным домкратом, установленным на порог. Между верхней планкой и домкратом вставляют бревно или брус и аккуратно поднимают на нужную высоту. После этого в образовавшийся разрыв в раме вваривают вырезанные куски из аналогичного материала.

Виды запорных устройств

Для гаражных ворот подойдут запоры:

горизонтального типа;
вертикального вида;
дополнительные запорные устройства.

Запоры на ворота горизонтального типа различаются между собой центральным, верхним и нижним расположением.

Дополнительные запорные устройства применяются для запирания дверей различных подсобных построек.

По конструкции запорные устройства делятся на:

врезные;
накладные;
поворотные;
ригельного типа.

Применение того или иного механизма определяется только пожеланиями владельца гаража. Зачастую запорные механизмы по конструкции довольно просты. К таким простым устройствам относится «вертушка». Данный запор гарантирует полное прилегание створок между собой при закрывании ворот, что обеспечивает легкое открытие изнутри и не дает возможности открытия снаружи.

Еще одним из вариантов запорных устройств для гаражных ворот является самый обычный шпингалет, который просто монтируется на необходимое место. Один из вариантов шпингалета — это засов, изготовленный из железной полосы. Для монтажа такого запорного устройства следует знать, сколько деталей имеется в наличии и где они будут располагаться.

Можно выдумать очень много разновидностей запорных механизмов. И для этого не нужно использовать сложные и дорогие замки, которые легко срезаются, в отличие от засовов, которые срезать невозможно.

Для чего нужны упоры для ворот

Если вы установите упор для гаражных ворот «антиветер», вас больше не будут беспокоить сильные ветровые порывы. Такие изделия препятствуют движению створок воротных конструкций различного вида. Для каждой системы используются индивидуальные упорные элементы в силу разницы строения и работы изделий.

Для ворот распашного типа
чаще всего применяются специальные подпорки для каждой из створок. Они представляют собой металлические пруты, которые упираются одним концом в землю, другим – в полотно. Также для этих конструкций могут быть использованы иные запорные устройства.
Откатные воротные системы
обычно оснащаются замковыми или ригельными механизмами, которые устанавливаются в нижней части створки. Для их работы необходимо размещать в месте остановки конструкции дополнительные элементы для закрепления изделий.
Упорами для ворот гаража
от ветра выступают современные механизированные запорные устройства различного вида (если речь идет о секционных и подъемных вариантах). Они должны быть установлены с обеих сторон полотна для обеспечения полноценной безопасности. Для гаражных воротных систем остальных типов применяются блокираторы, описанные выше.

Распашные ворота с электроприводом своими руками

Установка распашных ворот с электроприводом своими руками – это сложный процесс, который требует соответствующих знаний, умений и навыков. Если допускаются ошибки, то система работает некорректно.

Необходимые материалы и инструменты

Перед установкой конструкции рекомендуется подготовить необходимые инструменты и материалы. Для распашных ворот рекомендуется использовать:

стойки для опор;
металлический жесткий каркас;
обшивку;
электрический привод;
гаражные петли;
металлическую задвижку.

Для правильной установки автоматической системы рекомендуется использовать растворитель, кирпич, трехжильный кабель, цементный раствор и грунтовку, изолированные поливинилхлоридные трубы, электрод, саморезы, профильные трубы.

Для выполнения работ по изготовлению распашных ворот используется лопата, отвертка-индикатор, болгарка, автомат УЗО, молярная щетка, строительный уровень, щетка для металла, шуруповерт, измерительные инструменты, сварочный аппарат.

Подбор электропривода

Выбор электрического привода для распашных ворот своими руками – это ответственная задача. Это устройство, в котором двигатель управляет рычагом с помощью редуктора.

Линейный привод для распашных ворот своими руками работает по принципу: двигателем вращает винт через редуктор, в результате чего передвигается гайка в одну сторону с направляющей, преобразуется энергия вращения, открываются ворота. По окончанию цикла работа замедляется блоком управления.

Рычажный привод для распашных ворот своими руками обеспечивает плавность и бесперебойность работы ворот. Мотор передает энергию на вертикальный вал через редуктор. Рычаги, которые перемещают конструкцию, удерживают кривошип.

Гидравлический самодельный привод для распашных ворот своими руками – это надежная конструкция. Гидравлический насос двигателя устройства усиливает поступление к гидроцилиндрам рабочего раствора. Гидроцилиндры обеспечивают передвижение ворот. Датчики гарантируют безопасную работу системы.

Если створки открываются внутрь

Между центральной точкой петли и чертой несущего столба длина 60 миллиметров. Если ворота распахиваются внутрь, то расположение внутренних столбов такое же, как и наружных. Специалисты советуют делать закладку посредине трубы из металла или швеллера. На следующем этапе выводятся закладные, которые крепятся на кронштейны. На крайние углы движения ворот устанавливаются упоры, которые выполнены из уголка или арматуры.

Если ворота открываются внутрь, то при установке автоматики может возникнуть необходимость в проделывании углубления. Электрический привод может устанавливаться после монтажа распашных ворот. Этот вариант установки используется при установке линейного привода. При монтаже без углубления рекомендуется соблюдать все условия.

Если створки открываются наружу

Если устанавливаемая створка на распашных воротах, открывающихся наружу, находится изнутри, то рекомендуется изготовить закладные. С этой целью используется металлическая труба, сечение которой составляет 10х10 сантиметров. Можно использовать швеллер, который рекомендуется правильно установить по центру столба из кирпича. Для монтажа привода на распашные ворота приваривают арматуру.

Закладные выводятся для профильной трубы, сечение которой составляет 6х3 сантиметра. Они должны выводиться в опорном столбе, к которому приваривают петли. Для распашных ворот используются три закладные.

При монтаже конструкции параллельно устанавливается автоматика. Для этого сваривается первый кронштейн с рамой каркаса и второй – с закладным элементом столба. При выполнении всех работ рекомендовано строго соблюдать все нормы. Все провода, которые прилагаются, проверяются на цельность и наличие изоляции.

Блок и пульт управления

При выборе автоматических элементов определяется парусность, ширина и вес створок, направление открывания ворот. Блок питания подключают при отключении проводки и коммуникаций.

Приемник, который обеспечивает прохождение всех сигналов, устанавливают в специальный разъем в плате управления. В разъем дополнительно устанавливают две перемычки, предназначенные для тестирования привода.

Фотоэлементы подключаются в последнюю очередь, поэтому предварительно устанавливается перемычка. После того, как приемник будет подсоединен, программируется пульт, с помощью которого обеспечивается дистанционное управление в соответствии с инструкцией производителя автоматики.

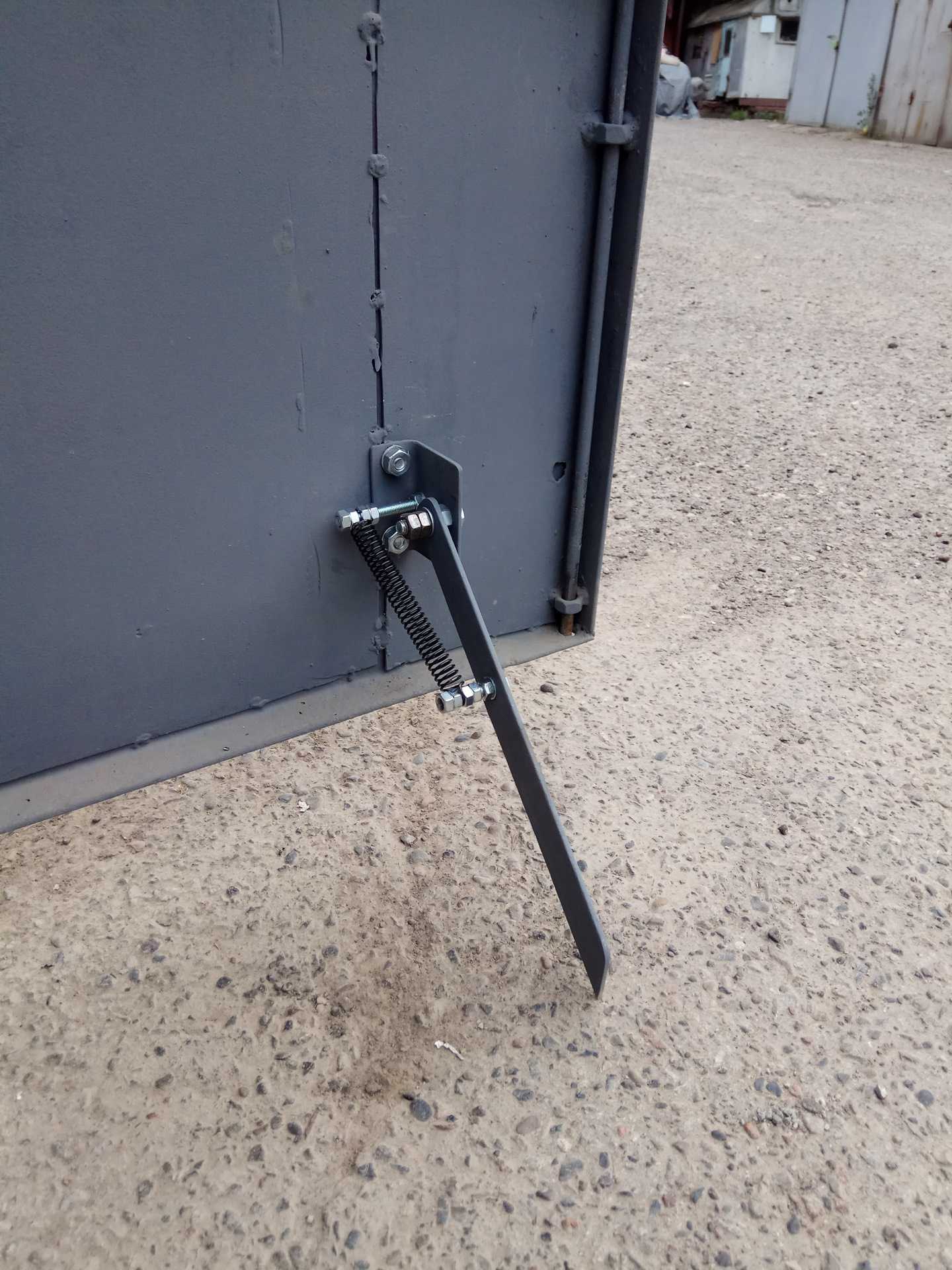

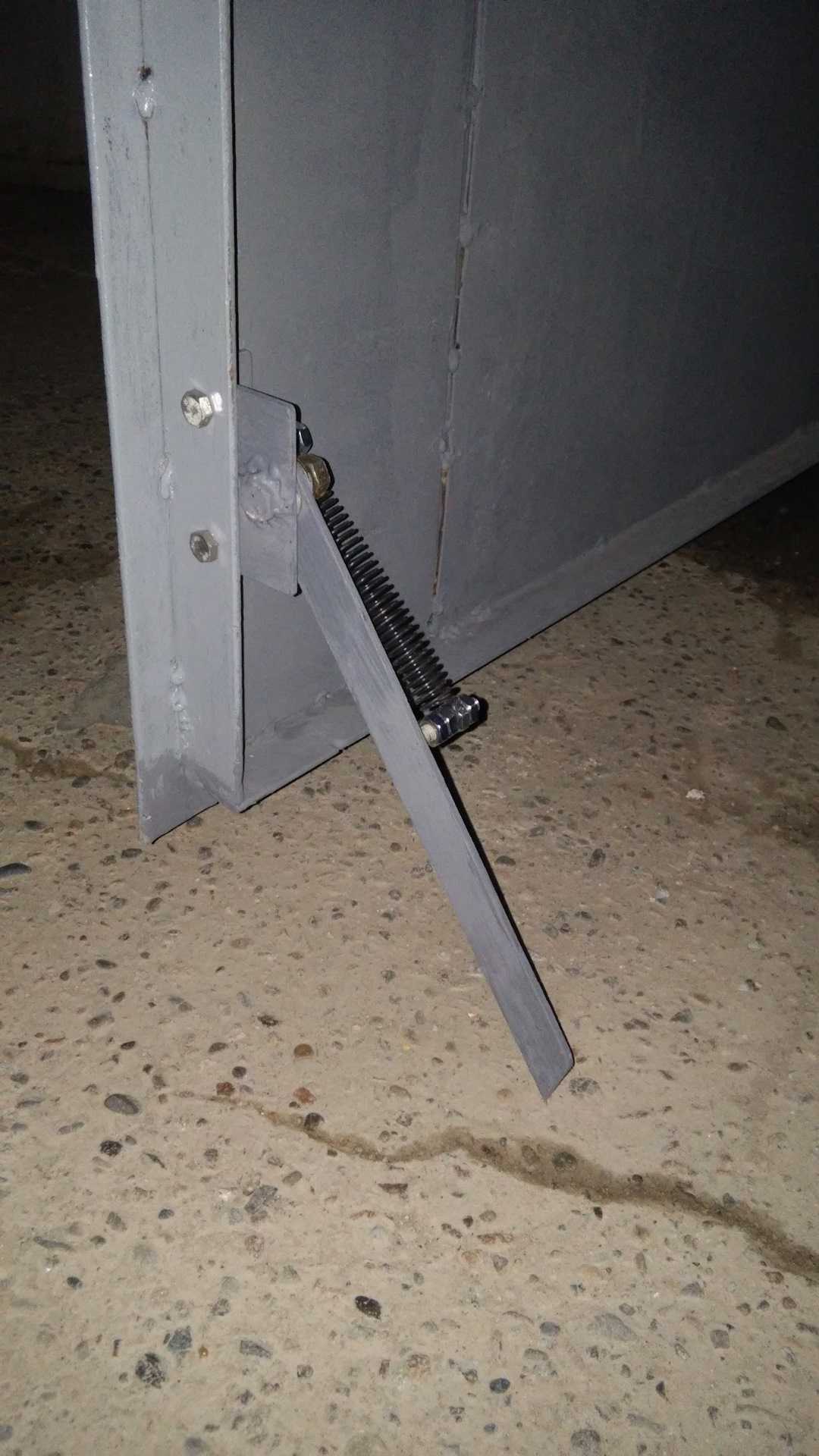

Стопор-упор

Металлический фиксатор изготовленный из труб

Простое приспособление, которое может использовать тот, у кого ворота обшиты деревом. Для изготовления его своими руками понадобится деревянный брусок и форточная петля. Один конец петли жестко закрепляется на конце бруска, другой – подвижно на створке ворот.

Можно сделать и металлический аналог данного приспособления, состоящий из трубы, подвижно закрепленной на створке. В нерабочем положении труба поднимается вверх, и здесь удерживается веревочной петлей. Чтобы зафиксировать ворота, достаточно опустить трубу. Для увеличения площади упора верх трубы следует срезать под углом.

Советы профессионалов

Владельцам, которые хотят самостоятельно построить гараж, рекомендуют учесть такие моменты:

Если для обшивки берется лист стали, то его оптимальная толщина составляет от 2 до 5 мм.
Средне допустимыми размерами дверного проема под заезд легкого, грузового автомобиля считаются 2,4*2,1 м, 5,4*2,4 м.
Расстояние от борта автомобиля до боковой части должно быть минимум 30 см.
Минимальная высота проема — 2 м.
Не рекомендуется использовать висячий замок с внешними петлями.
Регулярная смазка петель предотвращает их смещение, поломку штока, другие неисправности.
Упростит процесс сборки наличие чертежей ключевых деталей ворот.
Чтобы створки не провисали, необходимо правильно приварить поперечины, усилить каркас металлическими косынками, поставить распорки.

Анализ схемы изготовления

В отличие от других вариантов, брать за основу чертеж заводской модели не рекомендуется. В большинстве случаев полотно поднимается с помощью сложной системы противовесов и направляющих. Сделать подобную конструкцию ворот самостоятельно будет проблематично. Но из этого чертежа можно взять некоторые компоненты.

Особую проблему представляет собой нижняя часть. Сделать движущиеся шарниры и регулируемую подъемную систему будет сложновато. Выход – закрепить нижнюю часть воротного полотна с помощью системы роликов. Рама будет выполнять функцию направляющих. В итоге схема будет модернизирована для изготовления конструкции своими руками.

Описание принципа работы самодельных подъемных гаражных ворот:

Верхние ролики крепятся на г-образные профильные трубы. Движение происходит по горизонтальным направляющим из п-образного профиля.
Подъем осуществляется с помощью противовеса. Снизу ворот приваривают крюк, к которому крепится стальной трос, ведущий к ролику вверху. Масса противовеса зависит от веса створки и ее высоты, определяется опытным путем.
Дополнительно можно сделать распашную створку. Для этого на раму ворот необходимо приварить ребра жесткости.
Полотно формируется из алюминиевых или оцинкованных листов. Желательно сделать утепление с внутренней части.

Это общее описание принципа изготовления и работы конструкции. Детали можно адаптировать под конкретный проем, улучшить функционал подъемных ворот.

Фиксаторы-ловушки

Приспособления такого плана имеют более сложную конструкцию, однако их большой плюс в автоматической фиксации. Существует два вида исполнения – с пружиной и без.

Ловушка с пружиной

Перед началом работы подготовьте:

профильную трубку размерами 5 на 3 см;
металлическую пластину размерами 30 см в длину и 5 см в ширину;
болты;
пружина;
кольцо.

Фиксатор создаётся в несколько действий:

Трубу необходимо закопать в грунт, предварительно сделав на ней отверстие под пластину, в будущем именно она будет стопором ворот.

Чтобы сделать конструкцию более надёжной, рекомендуется её забетонировать.
Из одной части пластины нужно сделать конус, затем приварить к нему маленькую накладку.

Она должна выступать за край примерно на 2 см и в итоге конструкция станет немного похожей на крюк. На другой части пластины и посредине сделайте отверстия, одно понадобится под крепления, а другое под пружину.
После установления трубы прикрутите к ней сделанный на втором этапе фиксатор используя болты.

К нижней части нужно приварить кольцо, за которое будет цепляться конец пружины. Она же и будет возвращать стопор в исходное положение.
Чтобы обеспечить горизонтальное положение приварите фиксатор на трубу со стороны пружины.

Его можно изготовить из обрезков металла. Действие стопора происходит за счёт придавливание к нему ворот гаража.

Ловушка без пружины

Следует помнить, правильная работа фиксатора будет обеспечена, если неизогнутая часть пластины длиннее и значительно тяжелее изогнутого. Лишь в таком случае створки ворот смогут опустить конец пластины за счёт своей массы.

Затем ровная сторона опустится и поднимется конец с приваренной рукояткой, в результате створка фиксируется. Для закрытия ворот нужно лишь опустить рукоятку.

Как сделать подъемные ворота своими руками

Конструкция данных ворот довольно проста, и многие владельцы гаражей решаются на изготовление подъемных ворот для гаража своими руками, используя чертежи. Весь процесс состоит из одного подготовительного и нескольких основных этапов:

подготовка чертежей, материалов и инструментов;
монтаж дверной коробки и направляющих;
сборка дверного полотна;
изготовление движущего механизма;
установка ворот;
монтаж системы противовесов.

Подготовительный этап

Для проведения монтажных работ потребуются следующие инструменты:

сварочный аппарат;
электродрель (перфоратор, шуруповерт);
строительный уровень;
рулетка;
набор гаечных ключей;
карандаш.

Для установки подъемного механизма следует приготовить:

швеллеры и стальные уголки;
противовесы (специальные для лифтов или чугунные болванки);
кронштейны, уголки, металлические направляющие;
пружины возвратного типа;
стальной трос.

Также стоит подобрать уплотнительную ленту, которую прокладывают по всему периметру створки.

Для обшивки дверного полотна используйте металлический профлист. Он достаточно прочен, имеет малый вес и защиту от коррозии.

Монтаж дверной коробки и направляющих

Дверная коробка собирается из металлических уголков или деревянного бруса в форме буквы П. Нижнюю часть рамы необходимо заглубить в стяжку пола минимум на 2 см.

Далее монтируют направляющие шарниры. Под потолком устанавливают верхний кронштейн. Его крепят металлическими штырями в потолку. С помощью болтов на кронштейн укрепляют два шарнира.

Чтобы створку при движении не заклинивало, шарниры нужно устанавливать так, чтобы кронштейн двигался по ней свободно.

Монтаж механизма открывания

дверного полотна, цельного или секционного;
левой и правой стойки, которые управляют движением ворот по нужной траектории;
двух противовесов, по одному с каждой стороны;
устройства регулировки и фиксации стоек.

На дверную панель устанавливают 4 кронштейна с направляющими роликами-подшипниками. К нижним кронштейнам приваривают две детали для крепления троса противовеса с обеих сторон.

стойка-швеллер, гнутая из оцинкованной стали в количестве 4 штук;
дуга – выгнутые по шаблону две детали;
внутренняя дуга, две детали;
стальная пластина;
установочный кронштейн, на каждую стойку по 3 штуки.

Собирать механизм следует в точном соответствии чертежам.

Собранная конструкция должна быть выполнена без малейших отклонений в плоскости дверного полотна и по расположению деталей, в противном случае возможно заклинивание при движении.

Сборка ворот

Стойки устанавливают на место в дверной коробке. Выровнять их строго перпендикулярно друг другу.
Отметить места для отверстий на потолке для установочных кронштейнов. Их должно быть 12.
Отодвинуть стойку и просверлить отверстия по разметке. Установить в них дюбели.
Вернуть стойку на место и укрепить потолочные кронштейны при помощи саморезов. До упора саморезы пока не закручивать;
Еще раз выставить стойку перпендикулярно проему, затем затянуть саморезы окончательно.
Приварить к стойкам упоры, которые будут регулировать и фиксировать расстояние между двумя стойками.

Затем все действия повторить для второй стойки. Все детали на нее следует устанавливать в зеркальном отражении к первой.

Между стойками устанавливают стяжку – металлический прут с резьбой на концах. При установке на прут наворачивают 4 гайки таким образом, чтобы они были расположены с обеих сторон упоров. Эта система позволит точно регулировать положение стоек и сохранять его долгое время.

Установка ворот с противовесами

В створке просверлить отверстия для кронштейнов с роликами.
Установить полотно между стойками.
Поместить ролики в пазы стоек и зафиксировать их винтами.
Собрать систему противовесов. Общий их вес должен быть равен весу ворот в сборе. Например, если створка весит 60 кг, каждый противовес должен весить 30 кг.
Установить ручки, замки и прочую фурнитуру.

После того, как все действия будут выполнены, желательно прокрасить все торцы деталей из оцинкованной стали краской по металлу для внешних работ во избежание коррозии.

На этом этапе монтаж гаражных подъемных ворот можно считать законченным.

Виды гаражных ворот

Прежде, чем определиться с типом упора, необходимо познакомиться с видами гаражных ворот, особенностями их конструкции.

Ворота могут быть:

Сдвижными или откатными. В этом случае полотно крепится на консольной балке и перемещается по ней на роликах.
Распашными. Это наиболее популярные и привычные конструкции для гаражных ворот. Открываться они могут наружу и очень редко внутрь.
Подъемными (см. Подъемные ворота в гараж своими руками: как сделать лучше). Они могут быть:

подъемно-поворотными. Такая конструкция имеет цельное полотно, перемещаемое по направляющим;
подъемно-гильотинными. Они отлично обеспечивают герметичность и теплоизоляцию гаража, но требуют дополнительного места над проемом на внешней части помещения;
секционными. Состоят из нескольких секций, которые при подъеме соединяются и достигают потолка.

Рулонными (см. Рулонные ворота для гаража: правильный монтаж). В их составе небольшие секции шириной до 10 сантиметров, что позволяет полотно наматывать на специальный барабан, расположенный в закрытой коробке, размещенной под потолком снаружи или внутри гаража.
