Как правильно установить доводчик на дверь: пошаговая инструкция

Коротко о главном

Установка доводчиков производится в несколько этапов: выбор схемы монтажа, работа с шаблоном, непосредственно монтаж элементов прибора и его конечная настройка.

Специфика установки заключается в вариантности её исполнения. Конструкция может быть смонтирована в скрытом варианте, когда устройство не видно глазу и в накладном исполнении, где рычаг и корпус прибора устраивается непосредственно на дверях.

Стандартный метод устройства считается самым распространённым, но бывает необходимость осуществления сложного монтажа конструкции, где применяются дополнительные элементы типа пластин и уголков.

Установка дверного доводчика по этапам

Если вы решили выполнить установку дверного доводчика своими руками, стоит заранее ознакомиться с основными этапами работ и их содержанием. Монтаж может выполняться на полотно и коробку, внутри и снаружи. Для наружных дверей чаще всего выбирается внутренний способ, при котором само устройство крепится в дверном проеме, чтобы обеспечить его работоспособность в зимнее время. Предлагаем ознакомиться с ними более подробно.

Процесс установки требует повышенной точности

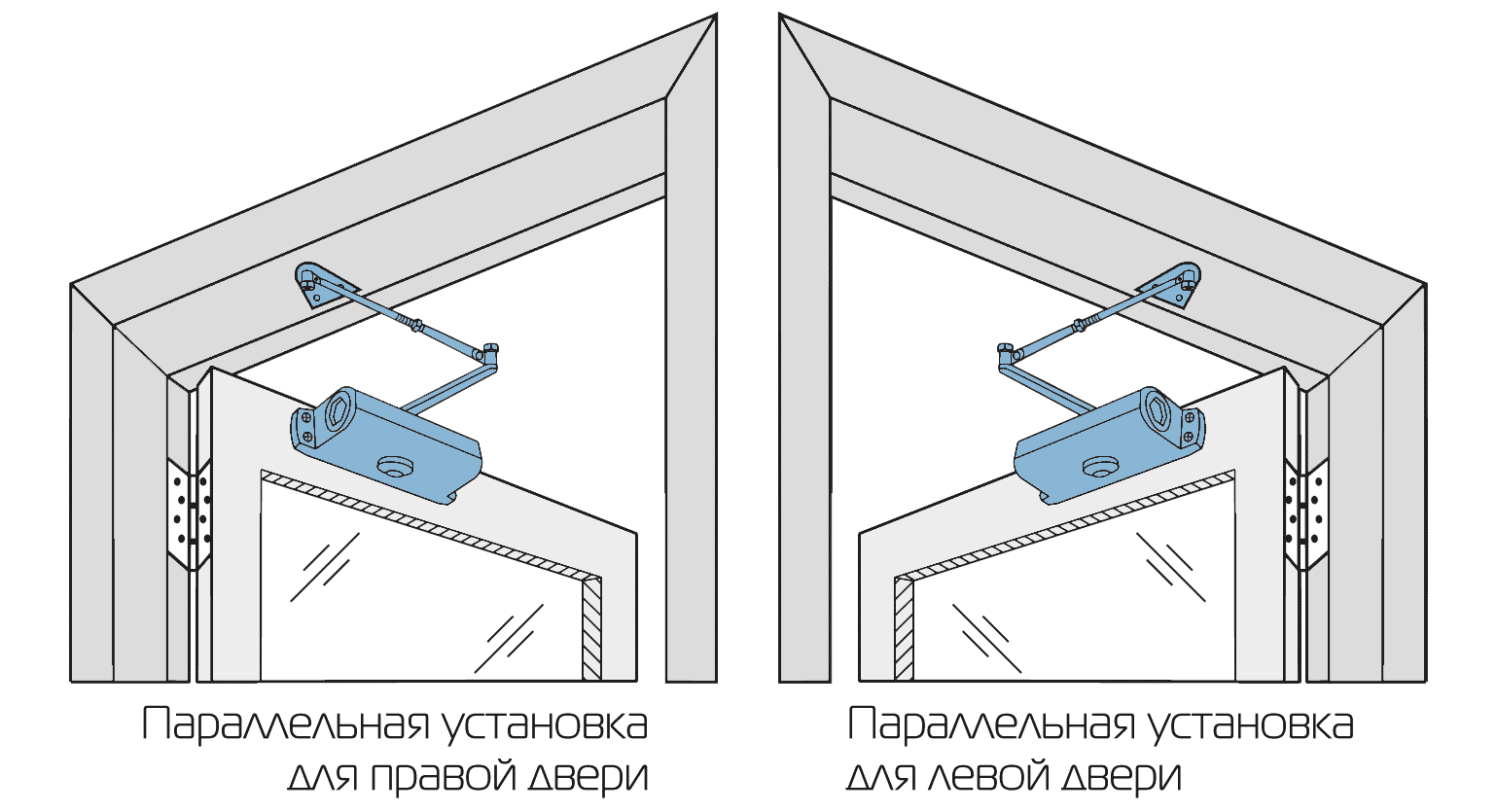

Определение схемы установки в зависимости от направления открывания двери

Прежде чем приступить к монтажным работам, следует внимательно изучить инструкцию, в которой рассказывается, как поставить доводчик на дверь. Схема выполнена в натуральную величину, что значительно упрощает разметку. Для крепления схемы используется скотч.

Возможные варианты установки представлены на инструкции, вкладываемой к каждому изделию

Как правильно установить доводчик на дверь: пошаговая инструкция

Если вы не знаете, как правильно установить доводчик на дверь, предлагаем делать это в следующей последовательности:

Иллюстрация	Описание действия
	Собираем вместе все элементы конструкции. Проверяем работоспособность системы.
	Прикладываем собранное изделие к месту будущей установки, чтобы проверить соответствие схеме
	Выполняем разметку, намечая места под крепёж на створке и раме. Просверливаем отверстия. Прикручиваем все элементы устройства и приступаем к регулировке дверного доводчика.

Особенности установки доводчика на пластиковую дверь показаны на следующем видео:

Watch this video on YouTube

Подробная инструкция по регулировке доводчика двери

Если дверная система работает нестабильно, значит требуется регулировка доводчика двери. В инструкции по эксплуатации приведена подробная информация о том, как это можно сделать. Изменением положения клапана №1 регулируем угол открытия створки. С помощью поворота клапана №2 – скорость закрывания.

Изменение положения клапанов – основное правило регулировки

Теперь о том, как отрегулировать дверной доводчик:

• изменяем угол открывания двери, выбирая оптимальное значение из диапазона 90-180°;
• регулируем скорость закрытия. Для этого открывают створку на нужный угол. Затем добиваются плавности хода и дохлопа двери путем изменения положения клапана 2.

Особенности регулировки доводчика двери своими руками можно увидеть на следующем видео:

Watch this video on YouTube

Нестандартные схемы установки

При невозможности установить доводчик по стандартной схеме прибегают к установке дополнительных монтажных планок или уголка. Их конструкцию в каждом отдельном случае приходится разрабатывать по месту, учитывая все нюансы.  При нестандартной установке возможны следующие варианты:

А.      При невозможности крепления рычага к дверной коробке устанавливают монтажный уголок, закрепляя его саморезами в горизонтальной плоскости. Рычаг крепят к уголку изнутри.

Б.      Корпус доводчика устанавливают на уголок, закрепленный за верхний откос  дверной коробки, а рычаг крепят к двери.

В.      На дверь устанавливают монтажную пластину, выходящую за верхнюю кромку полотна, на нее крепят  корпус доводчика. Рычаг крепят обычным образом к дверной коробке.

Г.       Монтажную подвесную пластину крепят к дверной коробке, на нее устанавливают сам доводчик, а рычаг крепят к дверному полотну.

Д.     Доводчик крепят к двери стандартным способом, а рычаг – к монтажной пластине, увеличивающей площадь дверного откоса.

Нестандартная схема установки доводчика

Эти способы крепления позволяют закрепить доводчик на самых нестандартных дверях и калитках без уменьшения его функциональности и надежности.

Для продления срока службы доводчика в процессе эксплуатации не рекомендуется прикладывать усилия при автоматическом закрывании дверей, торопить или, наоборот, сдерживать дверь. При необходимости блокировки дверей, например, при переезде, необходимо отсоединить рычаг от доводчика, но не стопорить дверь различными распорками. Доводчик, установленный снаружи двери, нужно защищать от прямого попадания осадков, беречь от промерзания масла. При соблюдении этих несложных правил дверной доводчик будет служить верой и правдой долгие годы.

Ход установки

Нюансы нестандартной установки

В некоторых условиях возникает необходимость нестандартной установки, когда места для крепежей и способ монтажа отличаются от привычных. Это может понадобиться при обустройстве межкомнатных дверей или тяжелых полотен. В отдельных моделях они поставляются в базовом комплекте, но в остальных случаях покупаются по отдельности:

1. Если проем двери достаточно глубокий и в нем нельзя разместить рычажный кронштейн, используют дополнительный уголок.
2. В некоторых случаях понадобится применить противоположную схему, а уголок установить вместе с корпусом.
3. Специфическое конструктивное исполнение двери часто не разрешает закрепить корпус доводчика. При таких обстоятельствах задействуется монтажная пластина.
4. Если полотно выступает за раму, то для выравнивания корпуса применяется монтажная пластина.

Особенности установки скрытых доводчиков

Модели для скрытой установки могут быть напольными, верхними и петельными. Первая разновидность разработана для конструкций из стекла, но иногда используется для пластиковых и деревянных дверей. Установка такого доводчика осуществляется вместе с монтажом двери. Верхние элементы нуждаются в повышенной точности соблюдения инструкции и аккуратности. Перед монтажом элемента в полотне проделываются отверстия, куда будет помещен корпус.

Специфика монтажа подобных изобретений напоминает крепление рычага. Но если толщина дверей относительно небольшая, от такой разновидности нужно отказаться.

Дверные петли с доводчиком

Устройства с интегрированным доводчиком принадлежат к группе напольного механизма — напольные модели востребованы при обустройстве межкомнатных дверей, поскольку они обеспечивают стабильную скорость движения конструкции.

Монтировать петли не стоит на массивные изделия из дерева, пластика и металла.

Основные способы монтажа доводчика, варианты правильной установки на пластиковую и металлическую дверь

В наше время установка доводчика на дверь, прежде всего входную, становится необходимостью, ведь он экономит тепло в доме, снижает уровень шума, оберегает людей и стены от ударов. Проще обратиться к услугам специалиста, но если есть необходимые инструменты и небольшой опыт монтажных работ, установить такое устройство нетрудно и своими руками

Важно тщательно подготовиться, изучить инструкцию, разобраться с конструктивными особенностями и аккуратно установить и отрегулировать механизм

В продаже имеется большое число моделей, различающихся по месту установки, механизму, мощности и другим параметрам. Наиболее популярны недорогие реечные устройства, которые крепятся на верхней части двери и возвращают ее в исходное положение с помощью рычагов. Кроме традиционных, торчащих из стены рычагов, имеются эстетичные, менее подверженные вандализму, но и более дорогие системы с параллельной или скользящей тягой.

Мощность устройства должна соответствовать весу и размеру дверного полотна. Доводчики делятся на 7 классов. Механизмы 1-го класса устанавливаются на двери шириной до 750 мм и массой до 20 кг. Самые мощные устройства 7-го класса рассчитаны на полотно шириной до 1600 мм и массой до 160 кг. На более широкое или более тяжелое полотно ставят два доводчика.

Необходимо обратить внимание на условия эксплуатации. Все механизмы доводчиков основаны на комбинации наполненных маслом емкостей и пружины, которая аккумулирует энергию открывания

Устройство закрывает дверь, когда пружина распрямляется, постепенно выталкивая масло через небольшие отверстия.

Если устройство установлено в неотапливаемом помещении, при низких температурах масло загустевает и закрывание замедляется. Доводчик, не рассчитанный на эксплуатацию в таких условиях, может в этом случае выйти из строя. В то же время есть устройства, у которых при низких температурах автоматически расширяются отверстия, восстанавливая нормальную скорость закрывания.

У многих доводчиков предусмотрены дополнительные опции, например торможение открытия, фиксация в положении «открыто», задержка на некоторое время перед началом закрывания и другие.

Более сложные и совершенные кулачковые механизмы могут крепиться в разных местах. Иногда их уже на заводе встраивают в полотно. Возможна также установка под порогом или внутри дверной коробки. Но такие работы более сложны и выполняются специалистами.

Рекомендации по выбору дверного доводчика для входной двери

Чтобы установленное устройство прослужило достаточно долго, при его выборе следует в первую очередь учесть габариты и вес двери. Прилагаемая к изделию инструкция позволит определить требуемый класс и мощность дверного доводчика для входных дверей. Если мощности выбранной модели окажется недостаточно, можно одновременно установить два устройства.

Для тяжёлой створки требуется мощное устройство

К другим важным факторам, заслуживающим внимание в процессе выбора, стоит отнести:

• скорость закрывания. Сложность его использования заключается в том, что данный показатель не имеет чёткого числового значения, а потому её устанавливают исключительно путем визуальных наблюдений. Для противопожарных систем стоит выбрать устройство с максимальной скоростью, для частного дома – минимальной;
• скорость захлопывания. Данный показатель актуален для защёлкивающихся замков;
• торможение открывания. Наличие данной функции актуально для публичных учреждений, которая позволит уменьшить усилие, прикладываемое посетителями к дверному полотну;
• задержка закрывания. Данная функция позволит пройти посетителю с покупками, но может оказаться вредной в зимнее время;
• фиксация открытой створки. При её наличии дверь можно зафиксировать в открытом положении, что особенно актуально для медицинских учреждений.

Наличие дополнительных функций оговаривается дополнительно

Как установить и отрегулировать доводчик двери для автоматического её закрывания

Перед тем, как начать установку доводчика, следует определиться с некоторыми важными параметрами.

Во-первых, встаньте лицом к двери с той стороны, где будет располагаться доводчик.

В случае, если дверь открывается от себя, доводчик крепится к коробу двери. Если же дверь открывается на себя, то доводчик следует закрепить на дверном полотне, а рычаг – на дверном коробе.

Учитывайте тот факт, что если дверь ведёт на улицу, то мы рекомендуем устанавливать устройство внутри помещения, чтобы оно было меньше подвержено воздействию внешней среды (перепадам температуры, влажности и пр.).

Во-вторых, следует определиться с максимально возможным углом открытия двери: 90, 120 или 180 градусов

Обратите внимание, что разным значениям угла открытия соответствуют разные предельные параметры дверного полотна (вес и ширина)

Для удобства выбора угла открытия в инструкции к каждому доводчику есть схема, смотри ниже (на схеме 1 указан пример угла открытия двери из текста инструкции к доводчику 3S).

СХЕМА 1 ВЫБОР УГЛА ОТКРЫТИЯ И МЕСТОПОЛОЖЕНИЯ ДОВОДЧИКА

После этого необходимо вырезать из инструкции полноразмерный шаблон, который поможет разметить место установки доводчика.

Шаблон необходимо расположить на закрытой двери согласно приведённой схеме: выбранный вами угол открытия будет зависеть от того, на каком расстоянии от дверных петель закреплён корпус доводчика

Внимание! Из-за перепадов влажности воздуха шаблон может поменять свой размер. Перед установкой обязательно сравните его с настоящими установочными размерами, указанными в инструкции. После того, как вы укрепили шаблон на двери (удобно сделать это с помощью скотча), необходимо просверлить отверстия в тех местах, где, согласно шаблону, будут крепиться доводчик и рычаг

После того, как вы укрепили шаблон на двери (удобно сделать это с помощью скотча), необходимо просверлить отверстия в тех местах, где, согласно шаблону, будут крепиться доводчик и рычаг.

Можно сделать это прямо сквозь бумагу – в этом как раз и заключается удобство полноразмерного установочного макета (рисунок 1 в инструкции).

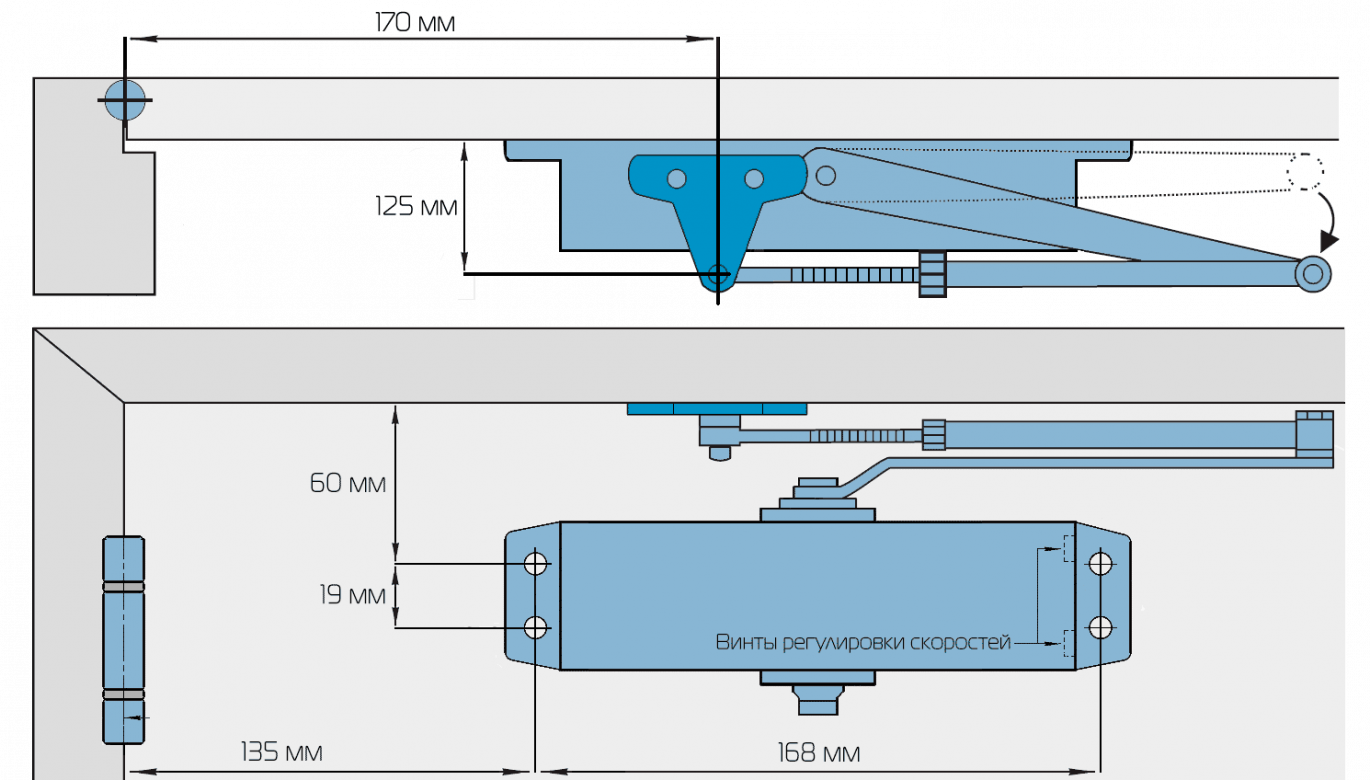

РИСУНОК 1 РАЗМЕТКА ДЛЯ УСТАНОВКИ ДОВОДЧИКА

Затем разберите рычаг на два колена (рисунок 2 в инструкции).

РИСУНОК 2 РАЗБОРКА РЫЧАГА ДОВОДЧИКА

Укрепите корпус доводчика на двери или на коробке и присоедините к нему одно из колен рычага сверху или снизу – в зависимости от места крепления корпуса (рисунок 3 в инструкции).

РИСУНОК 3

После этого укрепите второе колено рычага (на двери или на дверном коробе).

При закрытой двери угол между этим коленом рычага и полотном должен составлять 90 градусов. Соедините части рычага между собой (рисунок 4 в инструкции).

РИСУНОК 4 УСТАНОВКА РЫЧАГА ДОВОДЧИКА

Закрутите гайку крепления рычага к корпусу доводчика (рисунок  5).

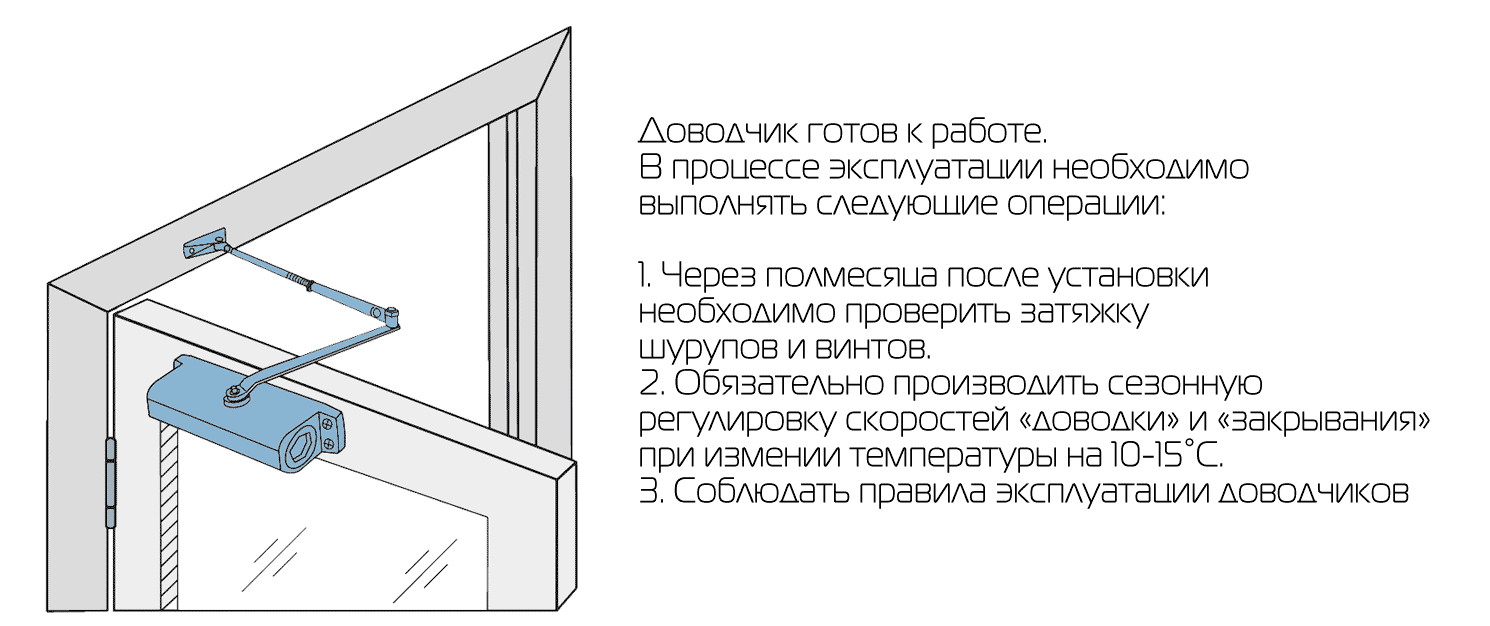

На этом установка доводчика на дверь завершена.

РИСУНОК 5 УСТАНОВКА ГАЙКИ

РИСУНОК 6  РЕГУЛИРОВКА ДОВОДЧИКА

Это интересно: Отделка стен дома деревом: разбираем вместе

Монтажные работы

1. Используется шаблон, его крепят по обозначенным линиям с максимальной точностью, применяя полоски скотча. Для отметки мест высверливания отверстий используют керн.

2. Используются сверла нужного диаметра. Электродрелью высверливаются отверстия.

Сверление отверстий под саморезы доводчика

3. В комплекте имеются саморезы. Этими крепежными деталями закрепляется корпус доводчика. Здесь не помешает окончательная проверка правильности ориентирования регулировочных винтов.

4. Устанавливается лапка (кронштейн), имеющая регулируемое колено рычажной системы. В продаваемом комплекте детали рычажного механизма уже могут быть соединены. Тогда указанный шарнир временно разбирают. Окончательная сборка предусмотрена во время регулировки доводчика.

Располагаться кронштейн может в несимметричном положении. Его расположение необходимо сверить с востребованным усилием закрывания двери.

5. Устанавливается колено рычажной системы (жесткое, нерегулируемое). Его насаживают на ось доводчика, а именно на шлицы (традиционно это четырехгранник). Для фиксирования колена гайкой используется гаечный ключ.

Если главным достоинством системы считается плавное закрывание двери (чтобы не было стука), тогда регулируемое колено рычага размещают перпендикулярно поверхности двери. А расположение жесткого рычага – под углом к этой поверхности.

Если очень важно акцентированное финишное усилие для закрытия двери (имеются уплотнитель или замок с защелкой), тогда жесткий рычаг располагают перпендикулярно дверному полотну. Длину регулируемого колена подгоняют именно под это расположение

6. Отрегулировав этот “треугольник”, можно собирать шарнир между двумя коленами.

Цены на доводчики дверные

Особенности выбора

Порядок установки доводчика на дверь

В домашних условиях для установки на межкомнатные двери чаще всего используют доводчики реечного типа с рычажным механизмом – своеобразным «коленом», которое заметно. Чуть реже используются устройства со слайдерной тягой. Скрытые доводчики используются реже, однако без них не обойтись, если установка происходит на стеклянные конструкции или интерьер требует строгого соблюдения стиля. Критических отличий в общем плане установки доводчика своими руками нет.

p, blockquote 4,0,0,0,0 —>

Первый этап: определение схемы установки

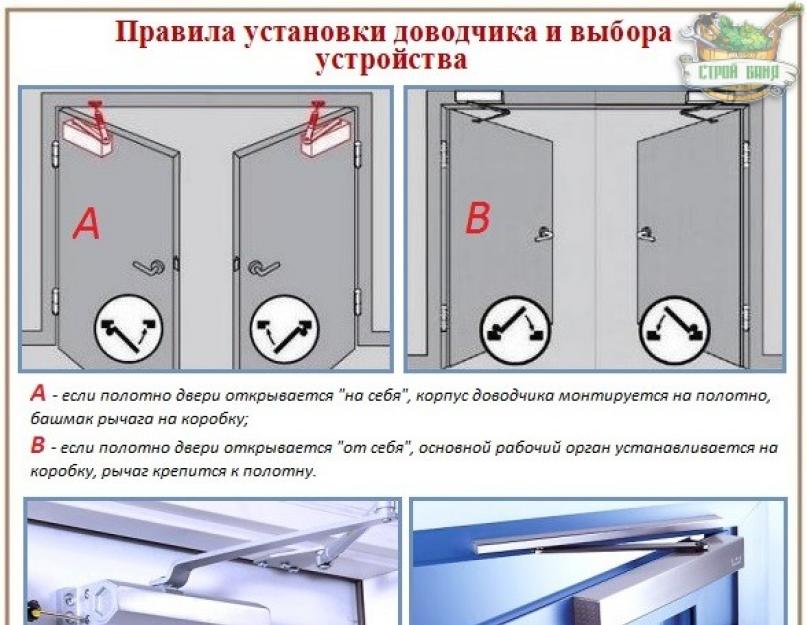

Схема установки дверного доводчика зависит от направления открывания двери. Различаются несколько типов:

p, blockquote 5,0,0,0,0 —>

1. Дверь открывается туда, где будет размещен доводчик. Корпус в этом случае устанавливается на полотно, а система рычага – на раму.
2. Открывается наружу от доводчика. Схема становится противоположной – скользящий канал устанавливают на движущееся полотно, а корпус на косяк.

Следует учесть, что болты регулировки оборудования будут располагаться по направлению в сторону петель (на графической инструкции найдите обозначение буквами или цифрами).

p, blockquote 6,0,0,0,0 —>

p, blockquote 7,0,1,0,0 —>

Второй этап: применение шаблона

В комплекте с доводчиками идет обязательная схема установки, выполненная в масштабе 1 к 1. С его помощью монтаж устройства заметно облегчается, требуя лишь точных движений и определенных инструментов. На схему нанесена разметка крепления рычага и корпуса.

p, blockquote 8,0,0,0,0 —>

На шаблоне также учитывается, для каких классов дверей предназначен доводчик, отчего может меняться место крепления (при покупке оборудования класс En выбирают согласно весу и размеру полотна). Под каждый тип нанесения на схеме нанесены линии разных цветов или типов (сплошная, пунктир).

p, blockquote 10,0,0,0,0 —>

Третий этап: пошаговая установка

Перед началом установки доводчика шаблон из комплекта аккуратно и очень точно закрепляют на дверном полотне, следуя инструкции (по линиям). Для этого используют тоненький скотч. Затем кернером отмечают центры отверстий для сверления. Далее приступают к установке:

p, blockquote 11,0,0,0,0 —>

1. Крепежными деталями устанавливают корпус, определяя по положению регулировочных винтов правильность монтажа.
2. Затем устанавливают систему коленного рычага на противоположную строну от двери. Иногда детали рычажного оборудования в комплекте поставляются соединенными. Временно шарнир нужно убрать, к его установке возвращаются в процессе регулировки доводчика.
3. Устанавливают нерегулируемую часть рычажной системы – колено. Для его монтажа используют ось доводчика, закрепляют с помощью гайки и ключа.
4. Если доводчик устанавливается с целью плавного закрывания полотен без лишнего шума, то колено доводчика должно устанавливаться перпендикулярно двери. Рычаг ставится под углом относительно полотна. Проводить соединение частей доводчика нужно при полностью закрытой двери.
5. Если целью установки доводящего механизма выступает финишное усиление (при использовании на полотне уплотнителя или защелки), то жесткий рычаг устанавливают перпендикулярно двери. Длина регулируемого колена подгоняется под жесткий механизм. Подобная установка усиливает пружину доводчика и позволяет ускорить дохлоп при закрывании.
6. Установку заканчивают соединением обеих частей колена с помощью шарнира.

В комплект установки доводчика входят все необходимые крепежные элементы для монтажа на деревянные, пластиковые и металлические двери (если применение механизма подходит для этих классов полотен). Так саморезы для древесины внешне будут отличаться от крепежных элементов для металла.

p, blockquote 12,0,0,0,0 —>

p, blockquote 13,0,0,0,0 —>

Общая информация

Дверные доводчики выпускаются в разных исполнениях. Технология их крепления и способ регулирования имеют некоторые особенности. Как различаются изделия?

По специфике монтажа

• Скрытые устройства. Корпус механизма помещается в коробе или створке двери. Установка доводчиков этого типа требует профессионального подхода (практический опыт, специальный инструмент). Монтируются лишь на дверях, полотна которых имеют толщину не менее 40 мм.
• Напольные модели. Их установка производится в процессе обустройства полов, так как «тело» прибора помещается под настилом. В частном секторе изделия этой группы используются крайне редко.
• Накладные. Наиболее распространенные в быту варианты. Установить такой дверной доводчик своими руками достаточно просто. Даже при отсутствии опыта понадобится не более получаса.

По типу механизма

• Реечная передача + гидравлика. «Рабочий» элемент в доводчиках этой группы – пружина.
• Кулачковые модели. Такие изделия устанавливаются в жилищах намного реже.

По силе тяги

Данную характеристику называют по-разному – закрывающее усилие, размер доводчика, класс по EN . При выборе механизма определяющими являются параметры дверного полотна: его вес (кг) и ширина (мм). Это учитывается при определении варианта установки прибора.

Процесс установки

Нюансы нестандартной установки

Иногда требуется использование альтернативной схемы установки доводчика для межкомнатных дверей или тяжелых входных полотен. В процессе используются монтажные пластинки и уголки. В некоторых моделях они есть в комплекте, для других нужно покупать отдельно:

p, blockquote 14,0,0,0,0 —>

• Если дверной проем оказывается слишком глубоким и не позволяет установить рычажный кронштейн на раме, то применяют монтажный уголок.
• Иногда возможна противоположная ситуация, и уголок используют для установки вместе с корпусом оборудования.
• Особенности конструкции двери не всегда позволяют установить корпус доводчика (узорная резьба или высокое стекло), в этом случае используют монтажную пластину, на которую ставят корпус оборудования.
• Если дверь выступает за раму или место над полотном не позволяет прикрепить рычаг доводчика, то для выравнивания положения корпуса и крепления используют монтажную пластину.

Выбор пластины или уголка будет зависеть от конструкции полотна, размера доводчика. Определиться с ним поможет консультант магазина.

p, blockquote 15,1,0,0,0 —>

p, blockquote 16,0,0,0,0 —>

Критерии выбора

Регулировка дверного доводчика своими руками

Сколько стоят доводчики для входной двери – обзор цен

Если вы решили приобрести доводчики для входных дверей, цена может стать решающим фактором при выборе. Предлагаем познакомиться со средней стоимостью популярных моделей:

Модель	Производитель	Характеристики
Доводчик №4S	«Нора-М»	Выдерживают нагрузку 120 кг. Вес – 2.24 кг. Силуминовый корпус.
DC-20.3/0950/065-A1-W	«Apecs»	Для левых и правых створок. Вес – 1.2 кг.
Ls-22Silver	«Rezident»	Выдерживает нагрузку 40 кг. Морозоустойчив до -35°.
РДП-6	Рандисс	Подходит для дверей с весом до 100 кг и углом открывания до 100°. Может эксплуатироваться при температуре от -50°С до +50°С.

Предлагаем узнать мнение пользователей о некоторых моделях:

доводчик дверной Apecs

доводчик дверной морозоустойчивый Koral HD-132

Watch this video on YouTube

Порядок установки доводчика на дверь

Методы крепления

К огорчению, не всегда доводчик крепитсяс по стандартной технологии, и бывалые спецы употребляют несколько методов крепления.

• На уголок. Крепление таковой детали производится на короб только по горизонтали, а потом к нему прикрепляют рычаг. Либо на уголок укрепляют корпус устройства, а рычаг привинчивают к двери;
• На монтажную пластинку. Таковой метод имеет три решения:

1. Пластинка устанавливается на верхнюю кромку дверного полотна, чтоб ее край немного выступал за него, и прикрепляют к ней доводчик. Рычаг монтируют в короб.
2. Пластинку совместно с корпусом устройства укрепляют на дверной короб, а рычаг к двери.
3. Пластинкой наращивают площадь откоса и прикрепляют к ней рычаг. Размещение короба стандартное.

Это принципиально! Есть и поболее обыкновенные модели доводчиков, которые представляют собой регулируемую пружину. Их установка производится на петли дверного блока.

Как вы уже удостоверились, установка дверного устройства может производиться несколькими методами, каким из их пользоваться, решать для вас. Если процесс установки показался сложным, то рекомендуется обратиться за помощью к спецам.

Как выбрать подходящий доводчик

При покупке такого механизма прежде следует уточнить его подходящий размер. Разработан европейский стандарт EN 1154 классификации по размерам. Выделяют 7 градаций доводчиков с учетом величины закрывающего усилия. При выборе учитывают:

• размеры дверного полотна;
• его массу.

Первое условие. Подбирая подходящую модель доводчика, ориентируются на максимальные показатели двери. К примеру, ширина полотна – 900 мм, а вес – 70 кг. Тогда приобретается доводчик, имеющий размер ЕN-4.

Второе условие. Чтобы потребителям было удобно пользоваться дверями с доводчиками, эти механизмы разрабатываются с учетом диапазона допустимых возможностей. К примеру, могут указываться в технической документации пределы ЕN-2 ÷ ЕN-4.

Третье условие. Иногда усилия одного доводчика оказывается недостаточно. Тогда устанавливают пару таких систем.

Четвертое условие. Нужно покупать такую модель, чтобы она подходила к уже установленной двери по максимуму. Если выбирать систему, занижая характеристики, доводчик вскорости выйдет со строя.

Пятое условие. Доводчик может быть установлен в неотапливаемом помещении или даже со стороны улицы. Прежде чем покупать конкретную систему, следует выяснить, соответствует ли она подобным условиям эксплуатации. Ведь при температурных перепадах показатель вязкости масла, заполняющего гидравлическую систему, может значительно меняться.

Шестое условие. При выборе модели оцениваются ее функциональные возможности. Базовые регулировки большинства систем включают:

• изменение скорости закрывания двери;
• изменение силы пружины;
• изменение усилий для закрывания дверного полотна.

Учитывается сектор от 180º до 15º. А на конечном участке (так называемая доводка) – от 15º до 0º.
