Установка и монтаж откатных ворот

Основание для «закладной»

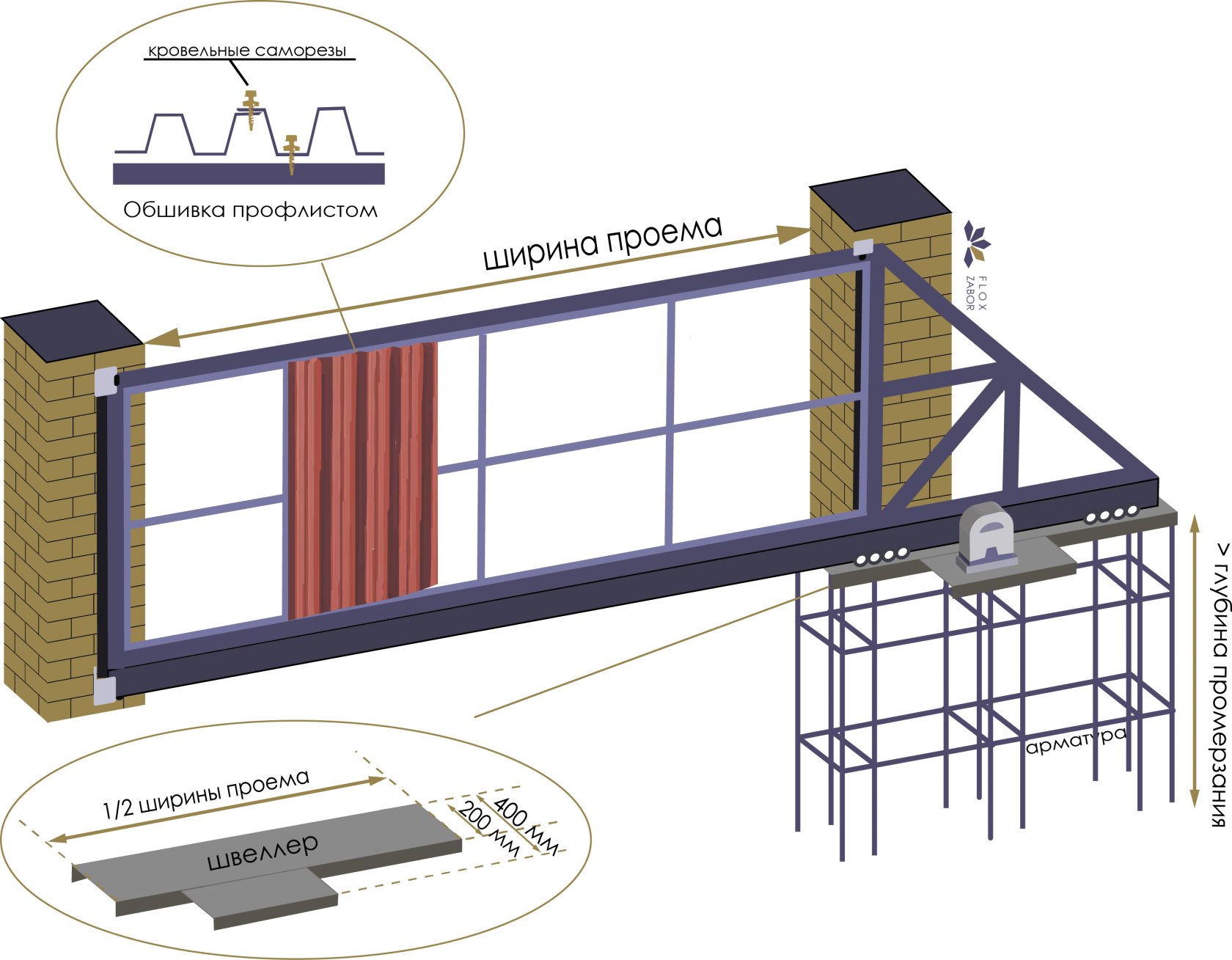

Сооружение откатных ворот начинается с создания основания для «закладной». Как уже говорилось, длина «закладной» должна равняться ½ ширины ворот, в данном случае это 2 м. К этому элементу приваривается 9-10 метровых отрезков арматуры ø1-1,4 см и вырывается яма глубиной в 1 м и шириной в 30 см (приблизительно в ширину штыка лопаты + 30 см для швеллера).

Далее замешивается бетонный раствор. Для этого понадобится:

• цемент, 100 кг;
• щебень мелкофракционный, 300 кг;
• песок, 300 кг.

Готовый бетон заливается таким образом, чтобы вышел один уровень с «закладной», иначе там будет скапливаться вода. Пока сохнет раствор (для этого нужно минимум 7 дней), подбирается вся необходимая фурнитура.

Особенности проектирования конструкции

Перед покупкой сырья, инструментов, рекомендуется сделать чертеж или эскиз будущего изделия. Советуют замерять и указывать размеры деталей, а также рассчитывать количество сырья.

Размеры полотна

Определяют ширину, длину, высоту и другие параметры ворот. Замеряют дистанцию между опорными стойками, потому что от этой величины будут зависеть остальные размеры.

При расчетах следует учесть:

• Габариты машины, которая будет проезжать в проем;
• Угол ее въезда;
• Незанятое расстояние между шириной транспорта и стойками. Оно должно быть 0,3-0,5 м с обеих сторон.

Рекомендованное расстояние для легковушек – 2,5 – 3 м, а вот для грузового транспорта или спецтехники потребуется дистанция не меньше 3,5 м.

В случае затрудненного передвижения относительно линии ограждения, то может понадобиться въезд на территорию под углом. То вышеописанное расстояние увеличивают в 1,5 раза.

Водитель-новичок, плохо зафиксированный груз, скользкая дорога – мелочи, на которые следовало бы обращать внимание. Потому что из-за них машина может наклониться набок или переместиться

Идеальная, оптимальная ширина проема – 4,5 м. Это достаточная величина, которая не подведет в любом случае.

При расчете ширины створки, к величине проема добавляют 20 см. Это нужно, чтобы через закрытую конструкцию невозможно было посмотреть, что находится на территории за ней. Если этот параметр забыли учесть, ситуацию можно исправить сближением столбов.

Распространенная ошибка многих людей – думать, что высота ворот идентична самому ограждению. Но, полотно обычно немного ниже. Потому что нижний край забора фиксируют с небольшой щелью от поверхности земли. А само полотно земли вообще не касается – его устанавливают с образованием зазора примерно 10 см.

Опорные площадки контролируют дистанцию между поверхностью грунта и нижней направляющей. Ими же выставляют высоту роликов. От того, как их смонтируют, зависит, насколько створки будут возвышаться над землей.

Высота створки зависит от габаритов рамы, каркаса и ширины снизу лежащей направляющей. Все эти параметры учитывают еще на этапе проектирования.

Чертежи и схемы

Направляющая, перемещающаяся по консолям – основа откатных ворот. Чтобы опорный роликовый механизм не мешал въезду через проем, его убирают за габариты. Специальный откос используют, чтобы удлинить створку. Откос выступает в роли противовеса. Если длина его будет равняться половине ширины полотна, то это поможет предотвратить перекос при использовании ворот.

Роликовые тележки принимают давление на себя, поэтому их фиксируют прочно, надежно. Фундамент создают из железобетонной конструкции. Наверху расположена закладная площадка из стального швеллера. В будущем его можно использовать еще для установки автоматического привода.

Откатная конструкция довольно проста в изготовлении. Когда понимают суть механизма и его работы, то сделать чертежи или эскизы собственноручно совсем нетрудно.

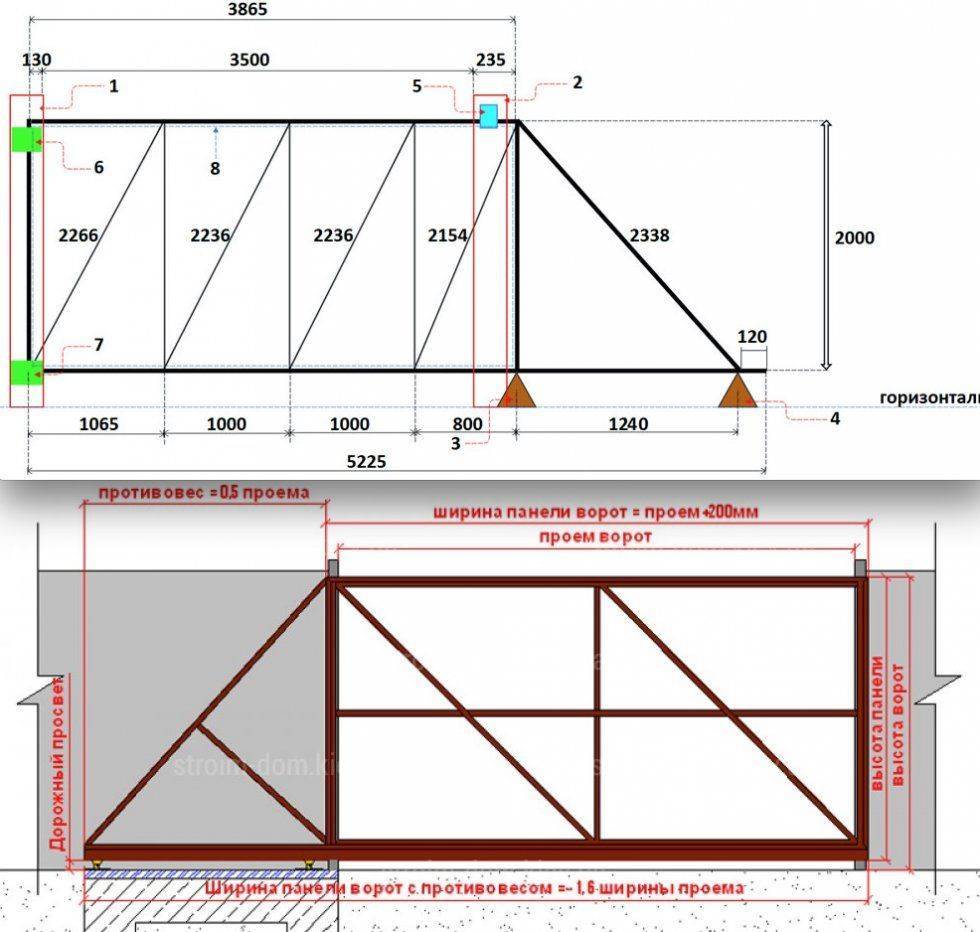

Ниже предоставлено изображение чертежа для изготовления. Эскиз может служить вам наглядным пособием для собственного проекта.

Какие нужны материалы

Ворота можно сварить из стальных профильных труб, соединив сечения с разными размерами. Но сейчас производят специальные Т-профили для откатных ворот, которые использовать гораздо удобнее — не нужно сваривать 2 трубы по периметру каркаса и заполнять щели герметиком. Это существенно экономит время и материалы, а поскольку самого шва нет, одновременно улучшается стойкость конструкции к коррозии.

Для изготовления откатных ворот понадобятся:

• Т-профиль для внешнего каркаса полотна (можно заменить на трубу 60х40 и приварить к ней трубу 20х30);
• профильная труба 20х30 для стоек и раскосов;
• труба 60х40 мм для консольной части — хвостовика;
• набор фурнитуры.

Весь металл зачистить, загрунтовать труднодоступные места антикоррозийной быстросохнущей грунтовкой. В хорошую погоду можно обработать все профили сразу.

Автоматика

Технология монтажа автоматики для ворот описана на примере китайской модели РS-IZ, которая весьма положительно зарекомендовала себя. Комплект автоматики будет состоять из:

• электропривода;
• сигнальной лампочки;
• зубчатой рейки;
• пульта д/у;
• фотоэлементов.

Для монтажа понадобится следующее оборудование:

• сварка;
• дрель;
• сверла для металла.

Привод будет питаться от кабеля 0,2х0,2 см, а для фотоэлементов потребуются 0,4х0,07 см и 0,2х0,05 см. К сигнальной лампочке подводится кабель с сечением 0,2х0,07 см. Электропривод будет закреплен на том же швеллере, что и каретки.

Шаг 1. Вначале выбирается место установки привода. Для этого берется основание (оно должно идти в комплекте), на него ставится сам привод. Основание ставится между каретками и воссоздается рабочее положение – на шестерню электропривода устанавливается зубчатая рейка. Расположение швеллера корректируется таким образом, чтобы рейка находилась в центре шестерни и фиксировалась на внешнем каркасе (но только на профильной трубе).

Шаг 2. Размечается место установки, после чего туда кладется и обваривается основание.

После этого электропривод прикручивается к основанию.

Шаг 3. Далее необходимо установить зубчатую рейку. Ворота полностью открываются, а по центру шестерни ставится рейка. После замеров она приваривается к швеллеру.

Шаг 4. К рейке прикручиваются концевые включатели. Они бывают механические и магнитные (последние более надежны).

Шаг 5. Привод подсоединяется согласно инструкции производителя, после чего тестируется. Если все нормально, снимается перемычка Phоtо-GND и устанавливаются фотоэлементы.

Шаг 6. На левой стороне конструкции саморезами крепится сигнальная лампа. Это необязательно, но в целях безопасности лампу все же лучше поставить. Для этого потребуется кабель сечением 0,2х0,07 см. Кабель припаивается к контактам Light и АС-N на плате.

Собственно, после этого откатные ворота своими руками чертежи и инструкция по изготовлению которых приведены в данной статье, можно уже использовать. Для более детального ознакомления с нюансами монтажа посмотрите тематический видеоролик.

Из каких материалов можно сделать

Распашным воротам из профильной трубы при правильном изготовлении и эксплуатации гарантирована долгая жизнь

Несмотря на широкий выбор строительных материалов, надёжные распашные ворота можно сделать несколькими способами.

Вариант №1:

1. Металлический уголок 50х50з3 мм – для изготовления каркаса створок и усиливающих его укосин либо поперечин.
2. Листы холоднокатанного металла толщиной 2,5-3 мм. Крепятся к каркасу с выпуском в 3 см. Используется сварка.
3. 4 петли сечением 25 мм, размеры 30х160 мм. Привариваются на листы металла через дополнительные металлические пластины.

Вариант №2:

1. Труба прямоугольного сечения 40х40х2,5мм или 50-50-2,5 мм для каркаса створок и усиливающих элементов.
2. Листы металла толщиной 1,5-2 мм, фиксируются к каркасу заклепками.
3. 4-6 петель.
4. 4 металлические пластины под петли.

Для устройства стоек ворот используются трубы 80х80х3 мм. Верхнюю балку, усиливающую проём, изготавливают из швеллера №16 (высота полок 160 мм) или №18, в зависимости от ширины ворот. Порог можно сделать из тех же материалов: профильной трубы или металлического уголка.

Наиболее надёжный способ устройства распашных ворот в гараже – смонтировать под них раму из швеллера №24 и установить её на этапе строительства стен и перекрытий. Если такой возможности нет, монтируют усиливающие проём элементы: верхнюю балку, порог и стойки для створок.

Для гаражей из металлопрофиля делают «гибкие» ворота, такие, чтобы каждую створку можно было с минимальными усилиями прижать к проёму. Каркас таких конструкций состоит из гнутого профиля открытого сечения (г- или п-образного). Створки устанавливаются на 4-6 петель.

Ворота с жёстким каркасом проектируют и изготавливают таким образом, чтобы створки подходили к проёму с минимальным зазором и сразу закрывались на предусмотренные запоры, без приложения дополнительных усилий. Точные данные о требуемых материалах в конкретном случае можно получить посредством вычислений.

Прочие материалы и инструменты

Для изготовления ворот нужны следующие инструменты и строительные приспособления:

1. Шуруповерт.
2. Рулетка.
3. Молоток.
4. Компрессор и пульверизатор.
5. Лом и кирка.
6. Трамбовочный инструмент.
7. Резервуары для бетонной смеси и сыпучих стройматериалов.
8. Сварочное оборудование.
9. Болгарка.
10. Карандаш или чертилка.

Болгарка понадобится для работы.Если ворота обшиваются не металлическими панелями, а древесиной, то потребуется подготовить столярные приспособления. В их числе — циркулярная или торцовая пила, стамеска и рубанок.

Помимо основного инструментария для предстоящих работ нужны сопутствующие материалы:

1. До 18 м профильной трубы с разным сечением.
2. Швеллеры длиной от 2 м.
3. Толстые металлические листы.
4. Арматура или стальные прутья.
5. Сырье для приготовления бетонного раствора.

Подготовительный этап

Перед тем как начать производить монтаж, необходимо очень тщательно подготовиться к этому. Каждый из подготовительных этапов будет играть очень важную роль в дальнейшей эксплуатации, долговечности, качестве и комфортабельности использования.

Весь подготовительный этап состоит из таких пунктов:

• Подбор комплектующих и автоматики для будущих ворот.
• Решаем с размером будущей конструкции и её схемой.
• Выбираем облицовочный материал.
• Данные о местности, где будет установка.

Теперь мы немного разберём каждый из этих пунктов более подробно. Пойдём по порядку и правильно подберём все необходимые комплектующие и систему автоматического управления воротами. Из всех возможных комплектующих, вам обязательно необходимо купить датчики, которые оповещают что система активирована и начинается открытие или закрытие ограждения, это может быть световой или звуковой датчик. Автоматику необходимо покупать, опираясь на такие критерии, как масса, размеры и частота эксплуатации.

Чтобы определить необходимый для вас размер ворот, который сможет полностью удовлетворить вас и ваши потребности, первым делом решите какие автомобили должны без проблем заезжать в ваш двор.

Также в первую очередь опирайтесь на свой автомобиль, чтобы он беспрепятственно и свободно заезжал и выезжал, при этом вы не боялись что-то задеть боковыми зеркалами или при повороте.

Рекомендуемое минимальное расстояние между центрами тележек.

Облицовочный материал не менее важен чем любой механический элемент, который отвечает за работоспособность. Облицовку необходимо выбирать, опираясь на довольно большой перечень факторов, а именно:

• Дизайн вашего заезда.
• Материал, из которого сделано всё ограждение.
• Ландшафт и общий экстерьер участка и дома, который на нём расположен.
• А также ваши личные предпочтения.

Пройдя по этим четырём пунктам, вы сможете выбрать максимально подходящий и качественный материал, который будет радовать глаз и украсит ваше жилище и место отдыха.

При выборе привода для автоматизации ворот обратите внимание на то, с какими по массе створками ворот он может работать. Учитывая глубин промерзания и плотность грунта, где будет установлен фундамент будущих ворот, необходимо определить его глубину

Чем больше грунт способен промерзать и чем глубже начинается плотный глинистый слой, тем большую глубину ямы необходимо подготовить для опорного фундамента

Учитывая глубин промерзания и плотность грунта, где будет установлен фундамент будущих ворот, необходимо определить его глубину. Чем больше грунт способен промерзать и чем глубже начинается плотный глинистый слой, тем большую глубину ямы необходимо подготовить для опорного фундамента.

Пройдя по всем этим пунктам и разобрав их подробно именно на подготовительном этапе и решить со всеми нюансами, можете без препятствий приступать к процессу монтажа.

Автоматика от разных производителей

Ограничения на установку

Схема откатных ворот

Монтаж откатных ворот консольного типа невозможен или сильно затруднен, если:

1. Вдоль забора с той стороны, куда будет откатываться створка, нет свободного пространства, равного полуторной ширине проема. Сдвижная створка занимает много места за счет своей технологической части, которая помогает равномерно распределить нагрузку на консольный блок
2. Забор расположен под углом относительно линии проема или построен не по прямой. Участок под сдвинутую створку должен быть прямым и находиться в одной плоскости с проемом
3. Рельеф почвы на участке под створку имеет заметные неровности, перепады высоты. Выравнивание потребует большого объема земляных работ

Калитку в заборе делают со свободной стороны проема. Не следует использовать ворота в качестве калитки, так как это ускоряет износ механизмов, их придется заменить раньше расчетного срока эксплуатации.

Выбор и расчет материалов с фурнитурой

Конструкция и принцип работы откатных ворот

Основа конструкции откатных ворот — это рама, меняющая своё местоположение в пространстве благодаря специальным тележкам, которые ещё называют консольными блоками. Оснащённая этими элементами, рама ворот может откатываться как влево, так и вправо.

Следует правильно установить швеллер, к которому будут крепиться откатные ворота

Тележки монтируют на бетонное основание, создаваемое в начале работ по сооружению механизма дверной конструкции, монтируемого в стороне от проездной площадки. Полотно откатных ворот движется по рельсу, то есть стальной узкой балке, прикреплённой сварочным аппаратом под рамой. Рельс выполняет функцию направляющей и выдерживает вес всей конструкции.

Принцип работы

Автоматическое открытие и закрытие откатных ворот обеспечивается роликами, фиксируемыми на качающемся основании. Эти элементы конструкции располагают парами, причём каждая из них должна находиться выше установленной ранее.

Чтобы автоматика срабатывала правильно, воротам нужен противовес

В общем, главными элементами откатных ворот, отвечающими за изменение положения дверного полотна, считаются:

• несколько консольных блоков, распределяющих вес конструкции;
• направляющий рельс;
• концевой ролик, состоящий из платформы и основания и гарантирующий плавный въезд дверного полотна в улавливатель;
• верхняя скоба (поддерживающая), исключающая отклонения и падения откатной конструкции;
• улавливатель концевого ролика, монтируемый на держателе, находящемся около столба.

С помощью концевых роликов полотно ворот движется по рельсу

Чертежи и схемы

На чертеже следует обозначить размеры всех элементов

В интернете есть много пошаговых инструкций с чертежами для откатных ворот, изготовленных своими руками, но лучше выполнить индивидуальную схему, применимую к конкретным условиям, материалу, пролету.

Сведения, указываемые в чертежах и схемах:

• эскиз расположения столбов, фундамента, створок с привязкой по ширине, высоте;
• укрупненные узлы стыков и соединений;
• размеры всех конструктивных элементов;
• отметки земли, края основания, стоек, верха полотна;
• материалы всех деталей, стоек, рельсов, полотен.

С помощью схемы можно в любой момент сборки уточнить расположение и соотношение элементов, соотнести их размеры, посмотреть, как делать стык. Размеры на чертеже помогают просчитать объем материалов для изготовления ворот, составить поочередный список работ.

Стандартные размеры

Ширине проезда придают большое значение, поэтому расчеты выполняют правильно, чтобы избежать перекосов и не тратить средств на приобретение лишних стройматериалов. Оптимальная ширина не слишком отличается от размера пролета, который они должны закрывать. Например, если ширина 4 м, к этому параметру добавляют еще 200 мм. Для создания противовеса добавляют 1,5 – 1,6 длины пролета.

Популярными являются размеры: 3,0; 3,5; 4,0; 5,0 и 6,0 метров. Максимальная ширина проезда, которая была изготовлена, достигает 12 метров. По высоте нет особых ограничений, но следует учитывать вес конструкции. Масса створки влияет на выбор автоматики, чем мощнее приспособление, тем выше его цена.

Нюансы проектирования

Начинают планирование с подбора подходящей конструкции.

Есть несколько типов откатных систем:

• подвесная;
• консольная;
• выездная.

Первая разновидность самая простая, при этом над пролетом ставят направляющую балку с колесами для передвижения полотна. Такой тип схемы распространения не получил из-за ограничения высоты.

В выездных моделях воротные ролики ездят по швеллеру на земле. Схема надежная, но предполагает регулярную чистку колеи от снега, мусора, наледи.

В консольной системе направляющая крепится на каркасе так, что не ограничивает размер по высоте в пролете, а створка передвигается над землей. Ролики располагают в профиле, который закреплен на самой створке внутри. Для зашивки проектируют профнастил, металл, дерево.

Пошаговая инструкция как установить откатные ворота

Из инструментов нужно подготовить сварочный аппарат, дрель, рулетку и уровень для проведения измерений, молоток, болгарку, пассатижи.

Фундамент

Сначала размечается яма: длиной в 1⁄2 проема ворот и шириной в 0,5 метра по направлению к участку. Далее монтируются столбы, которые будут выполнять роль опор. Если устанавливают автоматическую воротную систему, предусматривают пространство для укладки электрокабеля. Закладной элемент лучше сделать из швеллера и привязать к нему арматуру. Бетон заливается сверху закладного элемента, далее бетон застывает около недели.

Монтаж

Сначала выполняется разметка. Когда разметка закончена, выполняется установка, которая состоит из следующих шагов:

1. Полотно аккуратно снимаем.
2. Снимаем ролики.
3. Площадки привариваем к прикрепляем.
4. Теперь на площадки устанавливаем ролики, а на них задвигаем полотно.
5. Сборка завершена, проводим конечную доводку.

Для выполнения монтажа роликов для откатных ворот своими руками не нужны специализированные знания.

Для крепкой и надежной фиксации роликов, ослабляем гайки на месте их соединения с регулировочными площадками. Теперь проверяем воротную систему, закрываем и открываем механизм несколько раз. Если створки беспрепятственно передвигаются, возвращаем гайки на место. Если движение калитки затруднено — устраняем перекосы.

Регулировка полотна выполнена, займемся монтажом концевого ролика. Разместим его в несущем профиле и закрепим специальными болтами, а затем приварим крышку ролика к профилю. Обязателен и монтаж верхнего роликового фиксатора. Они должны захватывать верхнюю часть полотна, при этом кронштейн направляется своими отверстиями в сторону столба-опоры.

Чтобы дополнительно укрепить полотно, можно сделать обшивку с использованием металлических профлистов. При этом листы крепятся клепками или саморезами. Для максимальной прочности можно установить несколько листов, наложив их друг на друга.

Важной деталью является уловитель, о нем нельзя забывать. Он устанавливается внизу, установленный внизу, сокращает нагрузку на тележки роликов в положении, когда ворота закрыты

Уловитель в нижней части полотна аккуратно подводится под концевой ролик в таком положении, чтобы опора встала выше концевого ролика. Затем монтируется уловитель в верхней части полотна. При этом верхний уловитель должен соприкасаться с защитным уголком, расположенном на передней части полотна.

В завершение производится окрашивание. Чтобы краска продержалась максимально долго, предварительно поверхность полотна и других элементов зачищается болгаркой и обезжиривается ацетоном. Далее выполняется грунтовка и окраска. Когда первый слой краски высыхает, нанесите второй слой. С особой тщательностью нужно выбирать краски. Они должны быть устойчивыми к осадкам и прочим неблагоприятным факторам окружающей среды. Для равномерного нанесения краски можно использовать воздушный компрессор.

Как вы видите, монтаж откатной конструкции не сложен. А если заручиться помощью многочисленных интернет-ресурсов, где собраны полезные актуальные материалы, можно добиться превосходного результата.

Как сделать консольные откатные ворота

Калитка в откатных воротах

При желании в полотно можно встроить калитку. С одной стороны, это практично, поскольку не нужно каждый раз приводить в движение всю систему. К тому же при частом открывании оборудование может износиться раньше времени.

С другой стороны, возникают некоторые неудобства. Через довольно высокий порог сложно перенести коляску, велосипед, или вы просто можете споткнуться. В работе электропривода предусмотрен режим установки калиточного прохода, которым можно воспользоваться при необходимости.

Простое и функциональное решение — устройство калитки вне конструкции ворот на отдельных опорах. Тогда заходить и выходить можно будет беспрепятственно, а ресурс оборудования не расходуется.

Откатные ворота своими руками: этапы изготовления

Перед тем, как начинать работы, нужно убедиться в возможности установки откатной модели. Следует проверить:

• наличие достаточного количества незанятого пространства вдоль ограждения для нормальной эксплуатации подобного устройства;
• прямолинеен ли необходимый участок забора, поскольку ворота могут двигаться только по прямой;
• отсутствие калитки и неровностей рельефа в области движения полотна.

Проектирование: создание чертежей, расчет стоимости

Прежде, чем закупать материалы, нужно сделать схематичный чертёж, указать основные размеры, составить спецификацию. Если возникли затруднения, то стоит выбрать готовое решение из альбома производителей ворот.

К расчёту стоимости следует переходить после:

• проведения измерений проёма;
• выбора материала для обшивки и каркаса;
• оценки общего веса и решения вопроса с количеством створок.

Для упрощения задачи можно воспользоваться специальной программой.

Подготовка необходимых материалов и инструментов

Для возведения откатной конструкции своими руками нужны комплектующие. Их можно купить или сделать самим. Говоря об оборудовании, ничего особо сложного не потребуется – необходимые приспособления имеются даже у новичка.

Набор для изготовления включает в себя:

• нижнюю направляющую;
• поддерживающую скобу с роликами;
• пару роликовых опор;
• пару поддерживающих подставок роликовой платформы;
• опорный ролик;
• улавливатели;
• заглушки.

К выбору обшивки стоит подходить с учётом собственного вкуса и величины кошелька. Подойдёт ряд материалов:

• профнастил;
• листовая сталь;
• поликарбонат;
• вагонка;
• ковка;
• филёнка.

Поскольку при строительстве ворот не обойтись без бетонных работ, нужно запастись:

• ломом и лопатой;
• трамбовкой;
• сваркой;
• вёдрами для бетонного раствора;
• болгаркой;
• молотком и шуруповёртом;
• рожковыми ключами;
• малярными кистями;
• рулеткой.

При обшивке деревянными изделиями понадобятся слесарные инструменты. А ещё монтаж откатного устройства не возможен без профильных труб, швеллеров, толстого листового металла, стального прутка, песка, щебня и цемента.

Монтаж столбов

Стойки могут быть дубовыми, стальными, кирпичными, бетонными. Рекомендуемая глубина бетонирования столбов – 1 метр. При высоком уровне подземных вод необходим единый фундамент для всех опорных деталей устройства.

Для монтажа опор выполняют несколько действий:

1. Выкапывают яму.
2. Устанавливают в неё столб.
3. Выверяют вертикальность уровнем.
4. Бетонируют.

Заливка фундамента

Шаги при заливке фундамента:

1. Разметка на местности.
2. Выкопка траншеи
3. Изготовление закладкной из швеллера и прутков.
4. Установка опалубки и укладка армопояса.
5. Заливка бетонной смесью, трамбовка.

Через 28 суток бетон полностью затвердеет.

Изготовление створки

Несущий остов полотна изготавливают из профильных труб размером не менее 5*5 см. Инструкция:

1. Оборудовать ровную горизонтальную площадку.
2. Из труб и направляющего рельса сварить наружную раму.
3. К основанию полученной заготовки прикрепить составляющие заполняющего каркаса с помощью сварки.
4. Зачистить сварные швы шлифмашинкой.
5. Нанести на конструкцию грунтовку, а затем, после ёе высыхания, 2 – 3 слоя краски.
6. Обшить профнастилом.

Монтаж конструкции

Чтобы установить ворота откатного типа, необходимо:

• провести разметку;
• выставить поддерживающие площадки роликовых опор;
• установить ролики и полотно, чтобы проверить правильность монтажа столбов;
• снять створку и демонтировать тележки;
• приварить регулировочные пластины;
• вновь установить роликовые опоры и полотно;
• зафиксировать ворота в закрытом положении;
• выставить конструкцию «в горизонт»;
• прикрепить накатной ролик к направляющей;
• установить роликовый ограничитель на верхний край полотна;
• прикрутить сначала нижний, а потом верхний улавливатели;
• провести окончательную регулировку всех элементов;
• закрыть заглушкой торцевую часть направляющей;
• защитить и закрасить места сварки.
