Установка железобетонного забора

Особенности конструкции

Каково же устройство железобетонного забора? Секции для железобетонных заборов изготавливаются методом вибролитья и вибропрессования, для которого используется бетон высочайшего качества, соответствующий марке В20 (М300) и показателям морозоустойчивости F50. Благодаря этому подобная плита может прослужить больше полувека. Армирование изделий осуществляется при помощи сварных сеток и специальных каркасов, для производства которых применяется высококачественная сталь и проволока. Подобное армирование позволяет превосходно переносить нагрузки, связанные с растяжением и сжатием. Однако такие изделия не могут использоваться в качестве перекрытия или проезда для транспорта.

Секции для железобетонного забора производятся в соответствии со стандартом «Серия 3.017-1», согласно которому их толщина составляет от 8 до 16 см, высота равна от 1,2 до 2,9 метров. В железобетонном заборе можно устанавливать как калитки для пешеходов, так и ворота для транспорта. Возможно применение колючей проволоки в качестве дополнительной защиты ограждаемой территории. Монтаж железобетонного забора возможен на сухом грунте при отсутствии просадочных и пучинистых качеств земли. Также установка забора не рекомендуется в местности с сейсмоактивностью выше 6 Б по шкале Рихтера.

Как расшифровывается маркировка железобетонных плит для забора? Маркировка содержит данные, которые указывают на тип изделия, его размер и высоту. Первая буква соответствует названию изделия, вторая — типоразмер, последняя — высоту (А — 1,3 метра, Б — 1,6 метров, В — 2 метра). Маркировка, дата производства и масса плиты указывается на ее торце.

Как подготовить основание

Подготовка поверхности самостоятельно проходит в несколько этапов:

1. После того, как основание очистили от грязи, его покрывают грунтовкой с глубоким проникновением. Для этого подойдет кисточка или распылитель. Лучше взять краскопульт, так как так грунтовочная смесь попадет на всю поверхность, даже в труднодоступные места. Дают время грунтовке высохнуть.
2. Если есть дефекты на основании, то по ним проходят шпатлевкой. Для этой работы берут шпатель из резины, с помощью которого отлично можно пройти по всем дефектам на заборе. Это достаточно сложная работа, но ее необходимо выполнить.
3. Раствор цемента и песка наносят на стыки и места соединения плиты и столба. Раствор делается по таким пропорциям: 1 часть цемента и 3 части песка. Вместо такого вещества иногда берут и другие средства, которые подходят по характеристикам.
4. После полного высыхания шпатлевки, около суток, проходят наждачной бумагой.
5. Еще раз наносят грунтовку в несколько слоев. Так получится более надежный защитный слой, который хорошо защитить поверхность от различных негативных воздействий.

Земельные работы и установка опорных столбов

Следующим этапом идут земельные работы и установка опорных столбов, как показано на видео

Важно определиться с типом крепежа опор, так как именно от этого выбора напрямую зависит дальнейшие земельные работы. Можно для этого избрать железобетонные «стаканы», а можно выбрать простой свайный фундамент

Если вы остановились на «стаканах», то на выровненную песчаную подушку нужно разместить эти элементы, по своему виду схожие с усеченной пирамидой, вверху которой имеется форма в виде квадрата. Именно в эту выемку и будет в последующем установлен столб. Такое ограждение отличается своей прочностью и долговечностью.

Если вы выбрали простой свайный фундамент, то действовать предстоит несколько по-иному. Выемки, глубиной не менее 50 см, роются через каждые 2-3 метра. Причем лунки должны быть ниже погружения столба, чтобы впоследствии можно было насыпать подушку из щебня. После опускания столба в ямку, его необходимо выставить по уровню и зафиксировать. В паз опорного столба помещается рейка из дерева и на идентичном расстоянии устанавливается следующая опора. Уровни выставления столбов следует проверять постоянно. Если же появились неровности, то нужно либо подсыпать землю, либо подкопать ямку. В верхнюю часть опоры вяжется веревка и в пазы вставляется следующая рейка. При развороте забора устанавливаются два столба, как показано на фото. Если местность неровная, то в этом случае помогут опоры различной длины;

Технология производства

Процесс производства бетонных заборов технически несложен. Для этого необходимо наличие определенного оборудования, сырья и, разумеется, знаний производственного процесса. Рассмотрим его поэтапно.

Процесс выпуска изделий в заводских условиях

Для выпуска изделий понадобится наличие следующего оборудования:

1. Различные формы, предназначенные как для изготовления столбов, так и плит.
2. Основным оборудованием является вибрационный стол. Именно вибрационная технология помогает удалить нежелательные пузырьки воздуха, снижающие плотность бетона.
3. Вибросито. Его используют с целью очистки сырья от примесей. Чем лучше будет результат такого процесса, тем качественнее получится бетон на выходе.
4. Бетоносмеситель

Основными компонентами раствора являются цемент и песок, которые просеивают через вибросито, размер его ячеек не должен превышать 5 мм. Также используют щебень, арматуру и пластификатор.

Когда оборудование настроено и сырье готово, можно приступать к работе.

• Первым этапом является приготовление смеси.
• В это время происходит подготовка форм: их очищают и смазывают специальным составом.
• Далее смесь укладывают в формы и отправляют на вибрационный стол с целью принудительного уплотнения бетона.
• Для улучшения эксплуатационных характеристик, в раствор добавляются различные модификаторы, пластификаторы.
• Уже в уплотненный бетон вкладывают арматуру и она, под действием вибрации, утопает в бетоне.
• После, изделия затирают и удаляют погрешности.
• Завершающим этапом является расформовка плит.

Производство бетонных заборов

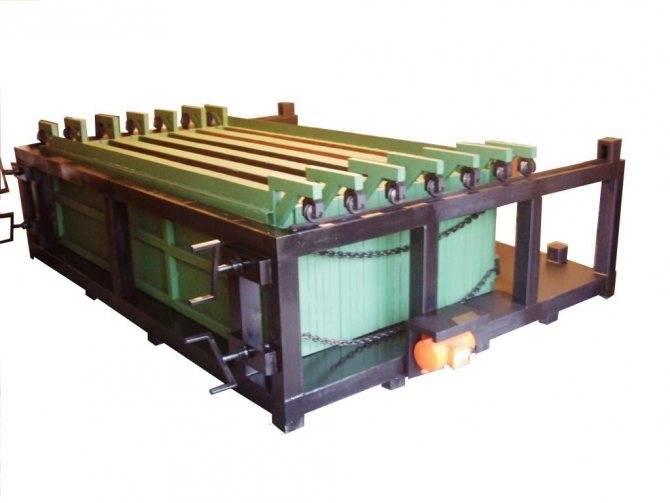

Установка для производства бетонных заборов

Столбы изготавливаются по схожему принципу:

• формы заполняют на треть и отправляют на вибростол;
• затем укладывают 2 стержня арматуры и вновь подвергают вибрации;
• раствор доливают и снова уплотняют путем вибрирования;
• напоследок вставляют еще 2 стержня арматуры и вливают оставшийся раствор.

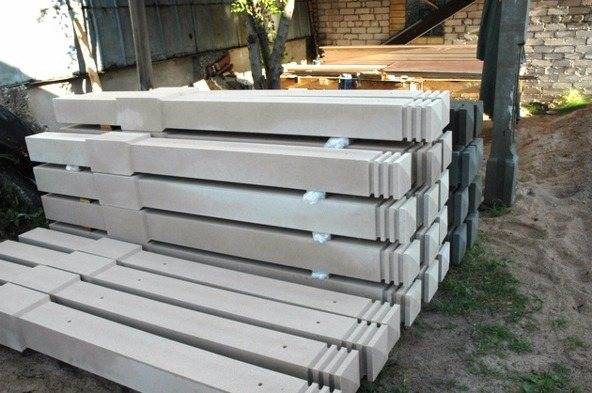

Столбы для бетонных заборов

Будущие бетонные стойки для забора расформовываются, на крупных предприятиях для этого имеется специальное оборудование. Помимо столбов и плит, изготавливаются также и дополнительные элементы, это — бетонные колпаки для забора, отливы, стаканы.

Колпаки фиксируются поверх столбов, и являются завершающим декоративным элементом. На данный момент достаточно крупные и популярные производители заборов бетонных расположены в Ельце и в Лунинце.

бетонные колпаки на забор

Изготовление конструкций своими руками

Изготовить заборы своими руками – это возможно. Однако при этом стоит соблюдать определенный набор правил, с целью предотвращения необратимых последствий и получения отрицательных результатов.

Набор сырья все тот же: цемент, песок, вода, арматура, щебень и добавки – при желании. Вибростол можно приобрести в специальных магазинах или же соорудить самостоятельно. В этом случае, экономия будет существенной.

Принцип производства аналогичный заводскому, единственное отличие – повышенные трудозатраты в связи с отсутствием автоматизированных машин и возможные погрешности в дозировании пропорций компонентов. А также невозможность контроля качества, за исключением внешних характеристик изделий.

Особое внимание стоит обратить на состав раствора: песок должен быть очищенным, цемент марки не ниже 400

Заборы ЖБИ

Важным элементом любого участка является забор, его можно увидеть практически в любом населенном пункте. Основные функции этого изделия заключаются в: охране всего, что есть на закрытой площадке, укрытии от посторонних глаз, исключении проникновения нежелательных гостей на этот участок и звукоизоляции объекта. Самыми практичными и надежными являются железобетонные заборы. Заборы жби на рынке стройматериалов конкурентоспособны благодаря своей долговечности, приемлемой цене и простате монтажа. Кроме того ровная поверхность его не требует элементов специального крепления. Широкое практическое применение такие заборы имеют при жилищном и промышленном строительстве, ограждении складских помещений, закрытых объектов и т.д. Высота забора может быть до нескольких метров.

Монтажные работы с опорами

Если установка бетонного забора происходит самостоятельно без дополнительных специализированных инструментов, то на высоте в 0,5 м от поверхности протягивается шнур или веревка. Это обеспечит дополнительную точность для избежания отклонений по сторонам.

В ямах обустраивается подушка на основе песка, гравия и щебня. Она позволяет обеспечить впоследствии отток поступающей в землю влаги и увеличивает надежность общей конструкции. Внутрь опускаются столбы

Их важно разместить в ровном вертикальном положении с минимальными отклонениями за счет нивелира

В пазы опорных объектов укладываются рейки в длину бетонных плит. Этот этап в дальнейшем поможет проконтролировать правильность местонахождения опор. Пазы должны в обязательном порядке располагаться в направлении реек. Для проверки ровности расположения следует воспользоваться гидроуровнем.

Публикация от Retro Zabor (@retrozabor) 22 Сен 2021 в 12:06 PDT

В случае допущения ошибок необходимо углубить лунку, где она была обнаружена, и досыпать грунтовую составляющую с целью уменьшения текущей глубины.

• Опоры выставляются по уровню при помощи нивелира. После этой процедуры они дополнительно фиксируются в выемках. Рейки остаются на местах, так как до начала укладки плит они располагаются концами внутри пазов.
• После установки и закрепления приготавливается смесь из цемента и песка в соотношении 1:4. Далее снова производится проверка ровности заборной конструкции и затем заливается раствор.
• Расположение столбов рассматривается гидроуровнем из-за потенциального смещения от воздействия залитой смеси. Устранение неточностей делается до полного затвердевания.

Виды заборов из железобетона

Популярные виды железобетонных ограждений

Производители ежегодно выпускают новые модификации продукции, которые отвечают возрастающим требованиям покупателей. В настоящее время, железобетонные заборы подразделяют на две категории: самостоящие и сборные декоративные.

Массивные самостоящие железобетонные ограждения выполняют функцию защиты участка от проникновения извне. Преодолеть их практически невозможно. Они имеют немалый вес, и чаще всего используются для ограждения производственных и промышленных объектов, строительных площадок, баз, складов, охраняемых территорий. Самостоящие заборы состоят из секций, монтируемых в специально залитую площадку, бетонную плиту или стаканы и являются основанием конструкции.

Декоративный сборный железобетонный забор представляет собой сооружение из бетонных секций с оригинальным дизайном и повышенной прочностью. Секции конструкции состоят из 3−5 плит, укладываемых друг на друга. Вес их позволяет выполнять работы своими руками и, в итоге, получить полотно без зазоров и щелей. Декоративные ограждения применяют вокруг жилых домов, парковых зон, производственных зданий и других объектов.

Каким должно быть основание ограждения

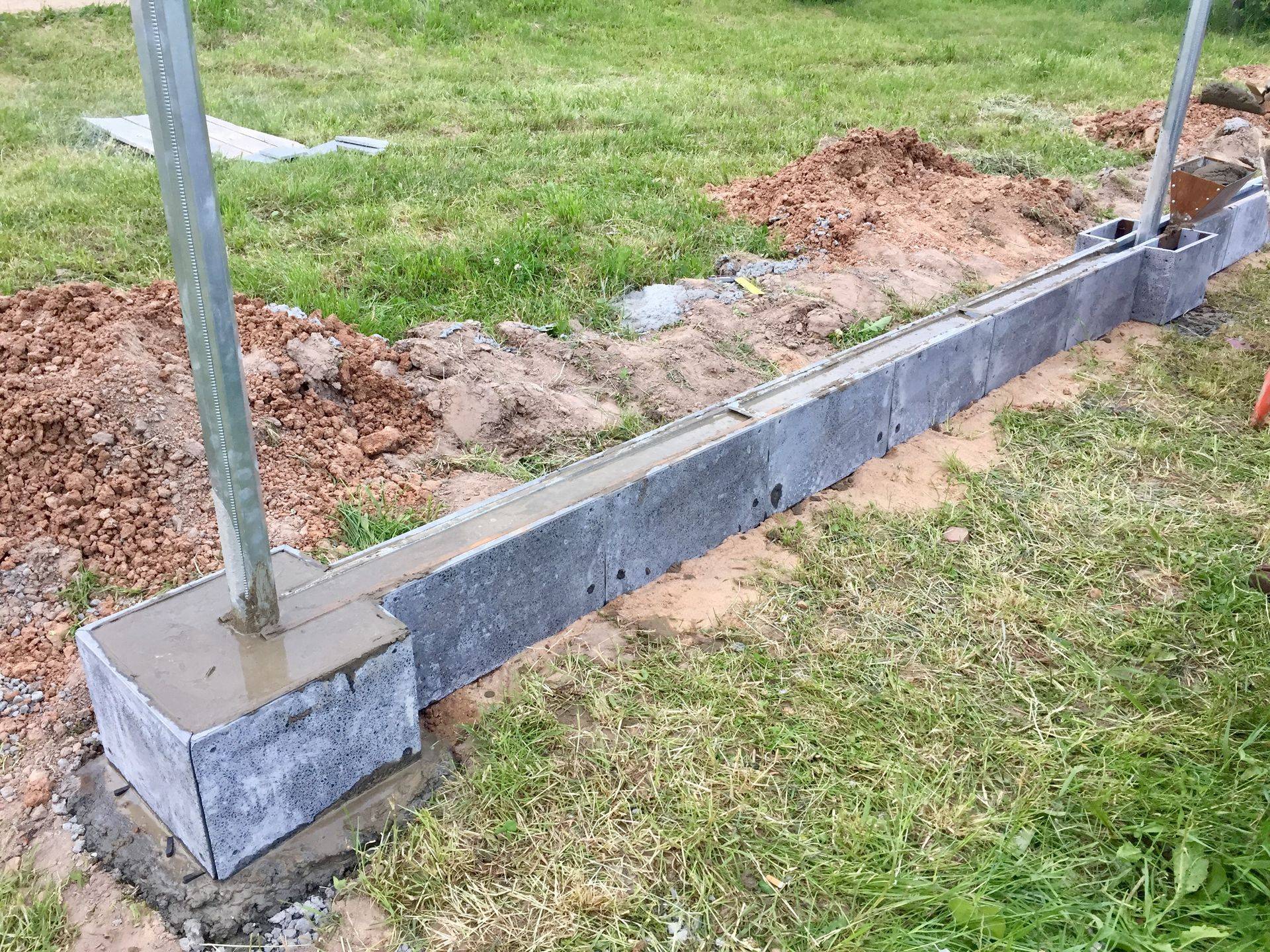

Рисунок 3. Основание под бетонный забор

Перед установкой сборной секционной или иного типа бетонной конструкции важно правильно подобрать под нее вид фундамента, который подходил бы для почвы на территории. Для этой цели лучше привлечь специалистов, осуществляющих геологические изыскания. Если задача решается самостоятельно, тогда стоит осмотреть ограждения соседей

В случае каких-то изъянов, проседания конструкции или ее перекоса, следует сделать вывод о сильном вспучивании грунта. В этом варианте предпочтительнее использовать столбчатое основание. Ленточный фундамент из столбов пойдет для болотистой местности, где имеется избыток влаги

Если задача решается самостоятельно, тогда стоит осмотреть ограждения соседей. В случае каких-то изъянов, проседания конструкции или ее перекоса, следует сделать вывод о сильном вспучивании грунта. В этом варианте предпочтительнее использовать столбчатое основание. Ленточный фундамент из столбов пойдет для болотистой местности, где имеется избыток влаги.

Монтажные работы с опорами

Если установка бетонного забора происходит самостоятельно без дополнительных специализированных инструментов, то на высоте в 0,5 м от поверхности протягивается шнур или веревка. Это обеспечит дополнительную точность для избежания отклонений по сторонам.

В ямах обустраивается подушка на основе песка, гравия и щебня. Она позволяет обеспечить впоследствии отток поступающей в землю влаги и увеличивает надежность общей конструкции. Внутрь опускаются столбы

Их важно разместить в ровном вертикальном положении с минимальными отклонениями за счет нивелира

В пазы опорных объектов укладываются рейки в длину бетонных плит. Этот этап в дальнейшем поможет проконтролировать правильность местонахождения опор. Пазы должны в обязательном порядке располагаться в направлении реек. Для проверки ровности расположения следует воспользоваться гидроуровнем.

В случае допущения ошибок необходимо углубить лунку, где она была обнаружена, и досыпать грунтовую составляющую с целью уменьшения текущей глубины.

• Опоры выставляются по уровню при помощи нивелира. После этой процедуры они дополнительно фиксируются в выемках. Рейки остаются на местах, так как до начала укладки плит они располагаются концами внутри пазов.
• После установки и закрепления приготавливается смесь из цемента и песка в соотношении 1:4. Далее снова производится проверка ровности заборной конструкции и затем заливается раствор.
• Расположение столбов рассматривается гидроуровнем из-за потенциального смещения от воздействия залитой смеси. Устранение неточностей делается до полного затвердевания.

Преимущества и недостатки

При выборе ограждения требуется обращать внимание на такие критерии:

• внешний вид и дизайн,
• надежность, устойчивость к негативным внешним факторам,
• прочность,
• долговечность,
• простота монтажа,
• уход и обслуживание,
• стоимость.

Среди большого выбора типа конструкций, именно железобетонное ограждение отличается высокими эксплуатационными характеристиками и доступной стоимостью

Выбирая забор из бетона, следует сразу обратить внимание на такие преимущества:

• прочность и надежность (для изготовления используются стальная арматура и высококачественный бетон, что делает конструкцию устойчивой к механическим повреждениям, ударам),
• длительные эксплуатационные сроки (не меньше 50 лет),
• устойчивость к негативным климатическим факторам, дождям, снеговым и ветровым нагрузкам, резким температурным перепадам, морозам,
• бетонные ограждения отличаются разнообразием дизайна, большим выбором форм, оттенков и фактур, при необходимости такой забор можно перекрасить в любой цвет,
• экологичность – при изготовлении используются только безопасные материалы, при эксплуатации не выделяются токсические и вредные вещества,
• простое обслуживание и уход, перекраска требуется не чаще раза в несколько лет, для очищения от грязи используется обычная вода.

Особенность ограждения из бетона также является возможность имитации любой поверхности – кирпича, дикого или тесаного камня. При изготовлении в смесь могут добавляться специальные пигменты, что придает раствору необходимый оттенок, устойчивый к выгоранию и внешним воздействиям. Такой забор уже не нуждается в окрашивании, сохраняя красивый внешний вид в течение многих десятилетий.

Но у ЖБИ ограждений есть и минусы, среди которых:

• большой вес одной секции, что требует подготовки основания при монтаже,
• при повреждении поверхности может потребоваться ее полная замена,
• ограниченность в размерах, что обуславливается особенностью конструкции.

Преимущества ограждения из бетона, особенности и недостатки

Забор, сделанный из армированных бетонных панелей, обладает рядом преимуществ, которыми объясняется рост их популярности.

1. Надежность. Благодаря укреплению бетона арматурой конструкция способна выдерживать большие нагрузки при ее небольшой толщине.
2. Защита участка от пыли, посторонних взглядов, уличного шума.
3. Длительность эксплуатации. Прослужить такой забор может до полувека.
4. Внешняя привлекательность, возможность выбора дизайнерского оформления, впечатляющая комбинаторность. На поверхность бетонных плит хорошо ложится большинство отделочных материалов – от штукатурки до декоративной плитки.
5. Мобильность конструкции. При необходимости бетонные собранные секционные заборы разбираются и переносятся на другое место. Причем монтировать и демонтировать конструкцию можно сколько угодно раз.
6. Элементы ограждения не имеют зазоров, перекосов. Можно соорудить их так, чтобы стыки были не видны.
7. Пожаробезопасность и экологичность.
8. Влагостойкость.
9. Быстрота и легкость установки. Хорошую опору можно сделать, просто забетонировав столбы, на которые устанавливаются панели.
10. Заборы не требуют особого ухода.
11. Устойчивы к воздействиям внешней среды.
12. Не все типы ограждений требуют обязательной закладки фундамента.
13. Экономность по сравнению с другими капитальными строительными материалами.

При всех достоинствах бетонные заборы имеют и один недостаток – низкая воздухонепроницаемость. Но решить такую проблему несложно при помощи вставки ажурных секций или специально оставленного небольшого зазора. Среди минусов таких ограждений упомянем следующие.

1. Если сравнивать себестоимость строительства бетонного забора с деревянными и металлическими, то сооружение первого обойдется дороже.
2. Некоторые типы бетонных ограждений предполагают установку тяжелых, часто монолитных, блоков. В этом случае никак не обойтись без привлечения тяжелой техники.
3. Закладка фундамента. Этот же пункт фигурировал при перечислении достоинств. Это не ошибка. Здесь все зависит от веса составляющих частей забора. Если итоговая масса конструкции будет большой, без обустройства фундамента не обойтись.

Сырье и материалы

Основное сырье для производства бетонных заборов состоит из: цемента (портландцемент) марки 500-Д0; строительного песка ГОСТ 8736-93; проволоки (арматура) и различных пластификаторов, призванных ускорить процесс схватывания бетона. На один бетонный столб высотой 2м расходуется 11 погонных метров проволоки толщиной 8мм. Также при непосредственном монтаже используется фасадная краска для придания нужного цвета забору.

Все сырье должно быть высокого качества, особенно это касается цемента. Высокопрочный бетон можно получить только из особых цементов. В противном случае можно получить не качественную продукцию и что еще хуже – недовольных клиентов.

Забор из бетонных секций на столбах

Данная разновидность забора из бетонных панелей предоставляет наиболее широкие возможности по декоративному оформлению и позволяет строить ограждения различной высоты.

Внешний вид плиты имитирует различные поверхности:

• кирпичную кладку;
• рваный и природный камень;
• деревянный брус;
• граненые поверхности различных типов;
• мраморную и деревянную балюстрады.

Элементами декоративного оформления могут быть кованые или литые решетки. Серая поверхность бетона может быть окрашена фасадными красками разных цветов, или можно использовать секции, изготовленные из окрашенного материала.

1. Бетонный столб высотой 1 м, 2 м, 3 м, вес около 90 кг.
2. Железобетонная секция (плита): высота 0.5 м, длина 2.0 м, вес 60-90 кг.

Кол-во блоков: 32 | Общее кол-во символов: 43018 Количество использованных доноров: 7 Информация по каждому донору:

Уход за железобетонным забором

Несмотря на высокую прочность, надежность и долговечность, железобетонный забор нуждается в периодическом и довольно простом уходе. Он состоит из следующих операций:

1. Нанесение грунтовки. Проводится, чтобы на поверхности железобетонных заборных секций не образовывались высолы, не происходило выкрашивание и обнажение арматурного каркаса ее покрывают специальной грунтовкой по бетону.
2. Удаление грязи. Из-за тепла на поверхности железобетонных плит забора могут образовываться наросты лишайников, следы почвы. Удаляют их при помощи обычной щетки и воды. В некоторых случаях для очистки заборных плит от загрязнений используют поливочный шланг с распылителем.
3. Покраска. Для дополнительной защиты бетона от  влажности и других факторов плиты покрывают несколькими слоями фасадной краски.

Бетонные плиты на стаканах

Такие заборы строятся из двух деталей:

Плиты в этих конструкциях могут быть с фартуком или без него. Секции первого типа устанавливаются в том случае, если стаканы остаются на земле. Вторые — для погруженных в грунт оснований.

Такие заборы устанавливаются двумя способами:

1. стаканы заглубляют в грунт, и потом в них вставляют плиты;
2. сначала бетонируют основание под стаканы, и лишь потом фиксируют секции.

Иногда компании предлагают приобрести бетонные заборы б/у, которые могут быть дешевле новых приблизительно наполовину. Если хочется сэкономить, то конструкцию нужно осмотреть

Обращают внимание на то, целые ли монтажные петли, за которые поднимаются плиты, нет ли повреждений на бетонных элементах.

ОБЛАСТЬ ПРИМЕНЕНИЯ

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

Типовая технологическая карта (ТТК) составлена на установку железобетонного забора из панели забора ПО-2 или ПО-2ф (с фартуком) и фундаментного стакана ФО-2.

Железобетонный наборный забор ПО-2 предназначен для ограждения периметра промышленных территорий, строительных площадок, складов и других земельных участков.

ТТК предназначена для ознакомления рабочих и инженерно-технических работников с правилами производства работ, а также с целью использования при разработке проектов производства работ, проектов организации строительства, другой организационно-технологической документации.

Типы железобетонных ограждений

Выделяются 2 группы заборов: декоративные ограды для частного сектора и промышленные.

Ограды изготавливают следующих типов:

• монолитные — отличаются массивностью, требуют использования грузоподъемной техники и предварительного обустройства ленточного или столбчатого фундамента;
• блочные ограды — собираются из пустотелых или сплошных кирпичей, шлакоблоков без установки межсекционных столбов, но с обязательным возведением бетонного ленточного основания;
• наборные стены — это секции, состоящие из 3-4 железобетонных (ЖБ) плит, соединенных между собой: нижние элементы глухие, а верхний украшен сквозным рисунком; фундамента может не быть, вес каждой панели 50-70 кг;
• самостоящие заборы из бетонных плит — монолитные конструкции, не требующие основания и имеющие профиль в форме перевернутой буквы Т или Г;
• панели заграждений на стаканах — разновидность самостоящих заборов из ЖБ-плит, устанавливаемых на бетонные блоки с центральным отверстием или прорезью для закрепления панелей.

В промышленном строительстве используются преимущественно самостоящие типы ограждений. Они быстро монтируются с помощью грузоподъемных машин и так же оперативно разбираются и перевозятся на следующий объект.

Монтаж железобетонных заборов

Железобетонные панели необходимо монтировать в теплое время года во избежание размывания. Рекомендуется это выполнять на следующие сутки после установления столбов. В весеннее и осеннее времена года стоит переждать несколько дней до начала процесса.

Монтаж плит заключается во вставке их в пролеты в направлении сверху вниз с аккуратным и последовательным скольжением через пазы. Равномерность заполнения пролетов здесь играет важную роль. Из-за весовых показателей выполнение процедуры одним лицом не представляется возможным. Понадобится помощь еще одних или даже нескольких рук, а в ряде случаев целого автокрана.

Последний вариант относится к забору ЖБИ. Поэтому самостоятельное изготовление чаще встречается при возведении ограждений для индивидуальных домов, где находят себе место другие типы оград: декоративные и наборные. В таких ситуациях каждая секция состоит из 3-5 плит, которые могут укладываться друг на друга и иметь совсем другой вес.
