Отличительные особенности

Для того чтобы установить двери на петли бабочка, не нужно в дверной конструкции, а также в коробке вырезать специальные пазы. В полностью развернутом виде боковые стороны конструкции имеют сходство с крыльями бабочек, вследствие чего они получили такое название. Если ее, сложить, то можно заметить, что одна половинка вкладывается в другую, что в свою очередь обеспечивает минимальный зазор между полотном и коробкой.

Также продукции данного типа могут выпускать с дополнительным изгибом, который предназначен для дверей с притвором. Однако следует помнить, что конструкцию, оснащенную петлями бабочками, довольно сложно снять, поэтому их придется выкручивать. И хотя это считается значительным недостатком, все же изделия обладают и неоспоримыми преимуществами:

• элегантный внешний вид.
• невысокая стоимость.
• надежность.
• возможность монтажа, как на левую, так и на правую сторону.
• хорошо подходят для межкомнатных дверей.

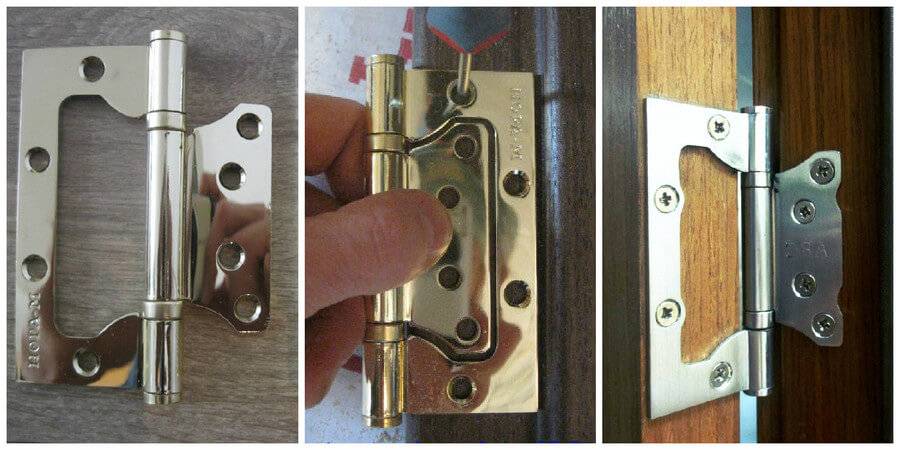

Петля для двери бабочка изготавлена из латуни, цинка или нержавеющей стали. Самым надежным материалом является латунь, поскольку данный металл наиболее устойчив к разнообразным негативным воздействиям окружающей среды. Также продукция из такого материала имеют высококачественное декоративное покрытие.

Как видно на фото, изделия из стали выглядят привлекательно. Они способны выдержать перепады температур и повышенную влажность, вследствие чего их можно использовать даже для установки входных конструкций. Модели из цинка или сплавов являются самыми недорогими, поскольку подвержены коррозии металла и не обладают необходимой износостойкостью.

Цветовая гамма петель бабочек не слишком разнообразна. В ней преобладают оттенки, имитирующие такие металлы, как хром, бронза, медь, золото. Популярностью пользуются также модели белого цвета.Но выбирая цвет, стоит учитывать, что матовые оттенки более практичны, поскольку на них почти незаметны царапины, пятна, небольшие механические повреждения. В то же время глянцевые изделия способны украсить даже саму обычную дверь. После того, как куплены дверные петли бабочка установка на видео покажет, как правильно их прикрепить своими руками.

Какие существуют размеры?

Накладные карточные петли выпускаются двух основных размеров. Их высота составляет 100 мм (4 дюйма) и 125 мм (5 дюймов), ширина – 30 мм, а толщина может колебаться от 2,5 до 3 мм. Иногда профессионалы, занимающиеся монтажом межкомнатных дверей, называют петли бабочки в зависимости от размеров «четверками» и «пятерками». Стоит отметить, что четырехдюймовых изделия имеют по четыре отверстия под саморезы, а пятидюймовые – пять. Выбор размера карточной модели будет зависеть, прежде всего, от веса дверной конструкции. Для очень тяжелых полотен рекомендуется использовать три петли большого размера, а для легких хорошо подойдут изделия поменьше.

Монтаж петель без врезки

Установка петель бабочка на межкомнатные двери считается несложным процессом, так как не требует выполнения трудоемких работ по созданию паза. Установка дверных петель бабочка включает в себя следующие этапы:

• Сначала необходимо разметить участки крепления накладных петель на торце дверного полотна.Традиционно отступают приблизительно по 200 мм от нижнего и верхнего края. К выбранному участку прикладывают одну сторону бабочки. При помощи шипа или остро заточенного карандаша надо отметить будущие отверстия, как показано на фото.
• Аккуратно просверливают отверстия, после чего снова прикладывают изделие к полотну и привинчивают его шурупами.
• Затем необходимо вставить полотно в коробку. Отметить карандашом положение петли бабочки на внешнем крае вертикального бруса, отмечая при этом контур внешнего «крыла».
• После этого петлю следует снова отвинтить от торца и, приложив к вертикальному брусу коробки, снова размечают шилом либо карандашом места для отверстий.
• Просверлив все необходимые отверстия, можно начинать крепить изделие при помощи саморезов. Вначале нужно присоединить внутреннюю сторону петли к дверному полотну. Потом дверь прикладывают к коробке, после чего крепят внешнюю сторону.

Установка петли бабочки на видео поможет лучше разобраться в том, как выполнить монтаж данных изделий своими руками. Они хорошо подойдут в тех случаях, если двери изготовлены из легкого материала. Кроме того, установка не потребует много сил, специальных знаний или навыков. Накладные петли-бабочки помогут облегчить проведение ремонтных работ, не прибегая к помощи мастеров. Но если установлены двери из цельного массива древесины, которые имеют достаточно большой вес, то стоит остановить свой выбор на классическом варианте врезных петель.

Достоинства и недостатки

Петли-бабочки монтируются легче, чем любые другие виды петель. В этом их основное преимущество. Под них не нужно делать углубления, срезая стамеской материал. Кроме того, в их пользу говорят невысокая стоимость, привлекательный внешний вид и возможность установить на межкомнатные двери, открывающиеся как вправо, так и влево.

Но, несмотря на легкость монтажа и прочие достоинства, они имеют ряд недостатков. Стоит выделить следующие из них:

• в силу конструкционных особенностей подходят только для установки на легкие по весу межкомнатные двери;
• в ходе использования возможны деформации, которые сделают открывание и закрывание дверей затруднительным или невозможным;
• петли не снимаются с шарниров, поэтому для снятия двери их нужно выкручивать;
• поверхность, на которую крепится фурнитура, должна быть идеально ровной.

После установки, зазор между полотном и коробом может быть несколько больше, чем требуется. Это связано с тем, что они накладываются на полотно, а не врезаются в него.

Как установить петли на дверь?

По окончании нанесения разметки приступают к монтажу дверных петель, но сначала определяют наличие дополнительных нюансов. Основной проблемой может быть большой вес полотна. Межкомнатные двери обычно пустотелые и лёгкие. Если створка сделана из массива дуба или другого тяжёлого дерева, две петли её не выдержат. Выходом из положения является врезка третьего элемента по центру полотна. Тогда верхнюю и нижнюю петлю можно сдвинуть ближе к краю.

При установке петель на межкомнатные двери своими руками заранее стоит предусмотреть, в какую сторону они будут открываться. Чтобы створка не повредила мебель или стену, по направлению движения монтируют стопоры.

Возможные проблемы при установке

При установке петель бабочек часто возникает такая проблема, когда планка ложится на дверь не полностью. Если оставить их в таком состоянии, то в результате при эксплуатации петли будут складываться не полностью, и полотно будет пружинить, или, как говорят специалисты, играть. Исправить недостаток можно, если подложить под планку тонкие полоски картона или резинку.

Подкладывать картон нужно там, где петля плотно прилегает к двери. Таким образов она немного приподнимется с одной стороны и ляжет ровно с другой.

Если у вас нет опыта в работе с дверными петлями, но вы хотите заняться их креплением самостоятельно, то петли бабочки отлично подойдут для первого знакомства с процессом монтажа фурнитуры

Но стоит обратить внимание, что опытные мастера предпочитают им врезные петли

Комментарии

Преимущества навесных петель

Обычно петли-бабочки используются в качестве фурнитуры для первого опыта установки межкомнатной двери. Они характеризуются следующими преимуществами:

• Относительная прочность и износостойкость. Обычно эту фурнитуру изготавливают из н/ж стали или латуни и покрывают гальваническим слоем, обеспечивающим дополнительную устойчивость к механическому износу.
• Простая установка. Петли не требуют врезки, поэтому для их врезки не требуется помощь специалиста.
• Комфортность эксплуатации. В конструкцию фурнитуры входят подшипники, которые обеспечивают плавный ход и отсутствие скрипа.
• Универсальность. Подходят для левого и правого крепления двери.
• Эстетичный вид. Стильная и современная форма петель хорошо сочетается с многими стилями интерьера. Широкий ассортимент цветов позволяет выбрать фурнитуру в соответствии с оттенком двери.

Для навешивания полотна стандартных размеров достаточно приобрести две петли, рассчитанные на нагрузки от 40 до 100 кг.

Как навесить дверь на петли-бабочки

Прежде чем рассказать, как установить дверные петли бабочка, хочется посоветовать определиться с их количеством. Как правило, для стандартной межкомнатной двери из МДФ и подобных материалов достаточно двух петель. Но их может быть и больше, если вес полотна превышает 25 кг, а высота 2 м.

Кроме самих петель вам потребуются:

• Шурупы дли их крепления, которые часто идут в комплекте;
• Шуруповерт или отвертка;
• Уровень;
• Простой карандаш;
• Рулетка или длинная линейка;
• Любые прокладки или клинья для фиксации полотна в коробке при разметке.

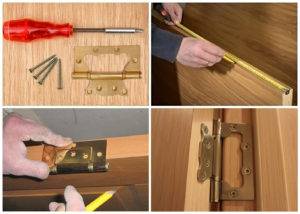

Инструкция по установке приведена в таблице:

Изображение	Описание
Разметка верхней	С помощью линейки отмерьте от верхнего края полотна 20-25 см и поставьте карандашом метку.
Разметка нижней	То же самое повторите с другой стороны, отметив центр нижней петли. В случае, если петель больше двух, разбейте на равные отрезки расстояние между двумя крайними метками для остальных элементов.
Разметка на коробке	Установите полотно в коробку и зафиксируйте его в нужном положении с помощью прокладок. Обязательно используйте уровень для проверки горизонтального и вертикального положения сторон. Перенесите метки с торца полотна на коробку
Разметка точек крепления	Приложите петлю к двери, совместив её центр с меткой, и карандашом отметьте точки крепления сквозь отверстия внутренней карты.
Сверление отверстий	В намеченных точках просверлите отверстия для шурупов.
Дверная  бабочка – установка на полотно	Закрепите на торце внутреннюю карту петли. При этом старайтесь не затягивать шурупы сразу, делайте это равномерно, без перекосов детали.
Обе петли закреплены на местах	Точно так же закрепите остальные петли.
Внешняя карта не прилегает к плоскости	Убедитесь, что в закрытом положении внешняя карта ровно ложится на плоскость торца. Если это не так, перекрутите внутренние карты, подкладывая под них где нужно кусочки картона.
Разметка точек крепления	Временно снимите петли и повторите все, начиная с разметки отверстий, на дверной коробке. После чего окончательно закрепите обе половинки петель каждую на своей стороне.

Как видите, все достаточно просто. Но если дверь потребуется снять, придется снова выкручивать шурупы.

Виды петель

Если посмотреть, как врезают петли мастера, то кажется, что это сложное дело. В реальности работа простая, надо только правильно выбрать фурнитуру. По конструкции чаще всего используют следующие виды изделий:

Прямые. Самые распространённые, состоящие из шарнира с боковыми крепёжными пластинами. Навесы называют карточными или бабочками.

Угловые. Фурнитура предназначена для межкомнатных дверей с «еврочетвертью» (выступом, скрывающим зазор между створкой и дверной коробкой). Похожи на предыдущие, только боковые пластины сделаны из уголков.

Скрытые. Фурнитуру устанавливают на дорогие входные двери. Конструкция петель скрытого монтажа представляет собой шарнир, утапливаемый при установке в теле дверного блока.

Итальянские. От скрытых петель фурнитура отличается конструкцией шарнира. Механизм устанавливают на дорогих импортных дверях.

По способу установки различают три вида петель:

Накладные. Фурнитуру просто фиксируют саморезами к поверхности двери и коробки без предварительного выреза углубления.

Врезные. Под фурнитуру выбирают углубления. Крепёжные пластины получаются на одном уровне с поверхностью двери и коробки.

Ввертные. Фурнитура имеет вместо крепёжных пластин штыри. Во время монтажа эти шпильки вкручивают в тело дверного блока.

По направлению открывания двери петли бывают:

1. Левосторонние. Открыть створку можно только влево.
2. Правосторонние. Открыть створку можно только вправо.
3. Универсальные. Открыть створку можно вправо и влево.

Как правильно выбрать петли

Нужно знать, что петли для дверей, в зависимости от материала изготовления, бывают трех видов.

1. Стальные: самые надежные и долговечные, но эстетически не привлекательные. Более дорогие модели имеют хромированное покрытие.
2. Латунные: имеют привлекательный внешний вид, но служат не долго, так как мягкий металл со временем стачивается.
3. Латунированные: сравнительно дешевые петли, имитирующие латунные. Изготавливаются из сплавов, имеют покрытие, придающее металлу характерный оттенок. Срок службы ограничен быстрым изнашиванием трущихся частей.

Петли для дверей (фото смотрите ниже) могут конструктивно отличаться в зависимости от материала дверного полотна.

1. Петли для стеклянных дверей (например, в сауну) крепятся с двух сторон, обхватывая и зажимая стекло. Удерживать полотно помогают силиконовые или резиновые вкладыши. Установка таких петель без специального оборудования невозможна.
2. Петли для металлических дверей: бывают наружными и внутренними. Наружные оснащаются опорными подшипниками или шариками-вкладышами, а также регулировочным винтом для компенсации выработки металла. Скрытые петли для дверей делают проникновение в помещение посторонних лиц практически невозможным: их нельзя срезать или повредить, так как наружные детали отсутствуют.
3. Петли для пластиковых дверей: их отличие состоит в том, что их можно регулировать, увеличивая или уменьшая зазоры между полотном и коробкой. Устанавливаются специалистами на металлопластиковые двери балконных блоков.
4. Для деревянных дверей: бывают накладными, врезными и ввертными (вкручиваемыми). Установка петель на межкомнатную дверь из дерева выполняется с помощью простых столярных инструментов.

При выборе петель необходимо принимать во внимание следующие факторы:

• масса дверного полотна: для тяжелых, из цельной древесины твердых пород и для увеличенного размера полотен необходимы дополнительные дверные петли, для дверей обычных достаточно две;
• наличие подшипников: петли для тяжелых дверей будут открываться легко и без скрипа;
• направление открывания двери: в зависимости от этого петли бывают универсальными, а также «левыми» и «правыми».

Основной упор при выборе петель для межкомнатных дверей стоит сделать на то, каково именно устройство вашего дверного полотна и дверного проема

Обратите внимание на такие детали:

• с притвором дверь или без него;
• каков максимальный вес полотна и его ширина;
• как часто будет использоваться дверь;
• каково направление открывания створок;
• насколько важен уровень защиты двери от взлома.

Петли-бабочки: цвет и материал

В случае петель-бабочек нарушать целостность полотна двери нельзя

Обычно покупатель желает приобрести фурнитуру, наиболее подходящую данному интерьеру. Желательно, чтобы петли были идентичны цвету и материалы дверных ручек, а также металлическим вставкам на мебели в комнате. Но если говорить именно о надежности, выигрывают в данной номинации латунные петли.

Как правило, петли-бабочки изготавливаются из латуни

Петли-бабочки изготавливаются из:

• Цинка;
• Латуни;
• Нержавеющей стали.

Не стоит пренебрежительно относиться и к стальным петлям. Они тоже выглядят эстетично. Температурных перепадов нержавейка не боится, и повышенную влажность тоже переносит спокойно.

Цветовая палитра не может похвастаться большим разнообразием. Обычно в продаже представлены петли золотистого цвета, серебристого, бронзового, хромированного. Есть модели поярче, а есть более тусклые цвета фурнитуры. Если все домашние люди бережливые и аккуратные, а дверь не планируется снимать, и крепеж не нужно будет разобрать ближайшее время, то и золотистые петли послужат долго и без нареканий

Правильная установка петель без врезки

Сегодня неврезное крепление остаётся востребованным среди потребителей, а значит, пошаговая инструкция по монтажу навесов без формирования паза сделает это процесс доступным для всех.

Чтобы навесить створку на дверной проём, подбирается соответствующая фурнитура. К традиционным скобяным изделиям относятся накладные петли «бабочка».

Для выполнения работы потребуются следующие инструменты:

• канцелярский нож;
• дрель или шуруповёрт;
• саморезы;
• свёрла.

Технология выполнения монтажных работ:

1. Разметка. Вначале нужно определить место, где будет установлено крепление. Оно монтируется на всех створках одинаково: от крайнего среза в нижней и верхней части полотна на расстоянии 200 ─ 250 мм.
2. Рулеткой отмечаем начальную точку крепления. Отмечаем места вкручивания саморезов. Для этого используют шило, так как карандашом получится нечёткий вид. Им продавливаем точку, от которой саморез уже не уйдёт в сторону. Сначала намечаются верхние и нижние точки. Если произойдёт смещение петли, то средние отверстия исправят ошибку мастера.
3. Крепление петли к дверному полотну. Не рекомендуется сразу вкручивать шурупы в изделие. Вначале нужно высверлить в местах для саморезов неглубокие отверстия. Используют сверло в диаметре на 1 мм меньше диаметра самореза.
   Если диаметр стандартного самореза равен 3,5 мм, то для отверстия используется сверло диаметром 2,5 мм. Прикладывается навес и вкручиваются саморезы (верхний и нижний). Откидывается ответная планка. Зазоры между краями крепления и полотном должны быть одинаковыми.
4. Если произошла ошибка в монтаже, один саморез нужно выкрутить и отрегулировать петлю. Потом исправление происходит с помощью средних отверстий. Для среднего самореза высверливаем также отверстие, в которое загоняется шуруп. Убеждаемся в правильности укрепления навеса и продолжаем в отверстия загонять остальные саморезы.
5. Разметка на коробе. Навесы лучше устанавливать когда короб ещё не вмонтирован в дверной проём. Но если это уже произошло, то монтаж петель на межкомнатные двери производится при помощи клиньев-подставок.
   Если всё совместилось, переходим к следующему этапу работы. Делаем отметки навесов на коробе.
6. Убираем полотно в сторону. Петля «бабочка» к дверному полотну крепится с небольшим зазором, а к коробу должна крепиться плотно. Прикладываем и продавливаем шилом крайние отверстия. Высверливаем отверстия под саморезы и вкручиваем их. Проверяем работу на ошибки. Если они не обнаружены, то вкручиваем остальные шурупы.

Достоинства и недостатки

Петли-бабочки монтируются легче, чем любые другие виды петель. В этом их основное преимущество. Под них не нужно делать углубления, срезая стамеской материал. Кроме того, в их пользу говорят невысокая стоимость, привлекательный внешний вид и возможность установить на межкомнатные двери, открывающиеся как вправо, так и влево.

Но, несмотря на легкость монтажа и прочие достоинства, они имеют ряд недостатков. Стоит выделить следующие из них:

• в силу конструкционных особенностей подходят только для установки на легкие по весу межкомнатные двери;
• в ходе использования возможны деформации, которые сделают открывание и закрывание дверей затруднительным или невозможным;
• петли не снимаются с шарниров, поэтому для снятия двери их нужно выкручивать;
• поверхность, на которую крепится фурнитура, должна быть идеально ровной.

После установки, зазор между полотном и коробом может быть несколько больше, чем требуется. Это связано с тем, что они накладываются на полотно, а не врезаются в него.

Установка петель бабочек

Правильная установка минимизирует недостатки и сохранит достоинства петель. Она должна быть выполнена идеально ровно. Недочеты, допущенные при разметке, исправить сложно. Фиксировать петли нужно надежно, без выглядывания шляпок саморезов и наклонов при креплении.

Чтобы установить петли, не нужно делать углубления в полотне и коробке. Это значительно упрощает процесс монтажа и существенно экономит время. Поэтому эта работа по силам даже тем, у кого нет опыта. В остальном же монтаж не отличается от крепления обычных петель.

Чтобы установить фурнитуру понадобится минимальный набор инструментов, который имеется в любом доме:

• рулетка, карандаш;
• отвертка или шуруповерт;
• дрель, сверло.

К торцу полотна снизу и сверху на расстоянии 20 см от края прикладывается петля, и отмечаются места для отверстий под шурупы. Дрелью и сверлом на отметках делаются углубления. Они необходимы для того, чтобы избежать растрескивания материала при вкручивании шурупов. Кроме того, углубления зададут направления для их движения, чтобы саморезы были вкручены ровно под углом 90 градусов. К полотну желательно крепить внутреннюю часть петли бабочки, иначе потом будет трудно отмечать на коробочном брусе место расположения фурнитуры.

На коробке также линейкой отмеряется нужное расстояние и карандашом наносятся отметки для углублений под саморезы. При этом нужно учесть ширину зазора между полотном и коробкой, полотном и полом или порогом.

Петли бабочки имеют неразборную конструкцию. Поэтому их монтируют на полотно и коробку, после чего готовую конструкцию устанавливают на место.

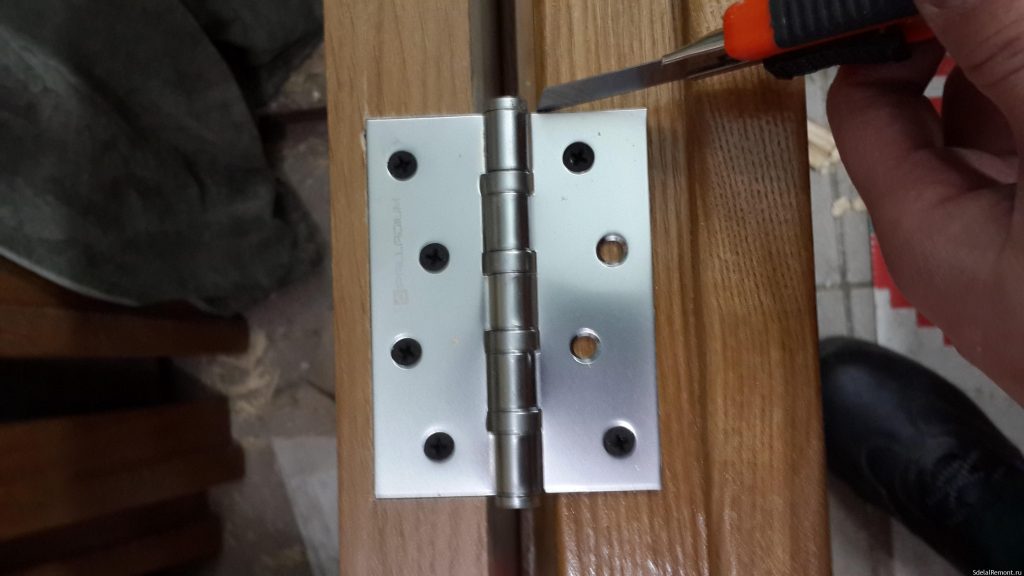

Алгоритм врезки петель

Для корректного использования готовой двери петли нужно углубить в дерево на толщину их металла – как правило – 3 – 5 мм. Для того, чтобы это сделать, разумеется, лучше обратиться к профессионалам, которые используют струбцины и специальные фрезерные станки с алмазной режущей кромкой. Это обеспечит идеальную врезку петли в полотно без повреждения основного материала двери. В противном случае, если такой возможности нет – можно воспользоваться обычной стамеской, выполняя следующие действия:

• Стамеской с узкой режущей кромкой необходимо аккуратно, шаг за шагом, выдалбливать узкую аккуратную прорезь в толще дерева, следуя карандашной разметке. При выполнении этой работы нужно всегда следить за глубиной погружения металла в древесину.
• После того, как контур выдолблен, можно начинать снятие толщи дерева под установку петель, формируя посадочное место.
• При снятии стружки стамеска должна быть направлена скошенной стороной вниз, под углом к горизонтальной поверхности среза около 30 градусов. Работы лучше начинать с боковой части полотна, отслеживая каждый миллиметр контакта режущей кромки. В случае, если стамеска будет развёрнута угловым срезом вверх, то при ударной нагрузки режущий инструмент начнёт не снимать стружку, а всё больше погружаться в толщу дерева, что недопустимо.
• После удаления лишней древесины, поверхность получается недостаточно ровной, и её нужно тщательно зашлифовать при помощи напильника. В результате, на месте врезки должна образоваться ровная и гладкая поверхность, которая обеспечит максимально плотное примыкание стальной пластины с последующей фиксацией.

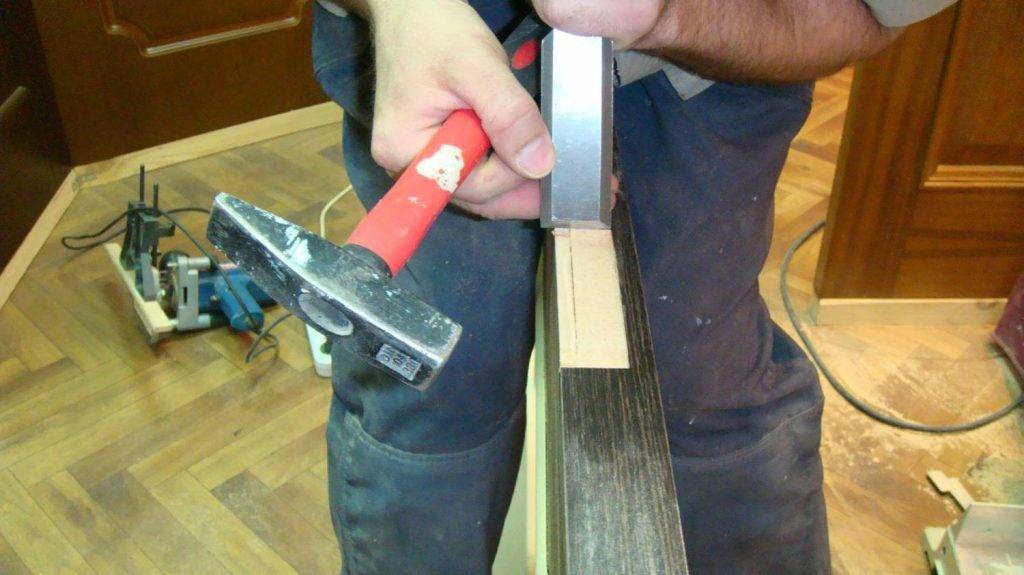

Рис. 4. Врезка петель в полотно

По завершении работ петлю нужно приложить к образовавшемуся посадочному месту и посмотреть, насколько её поверхность совпадает с основным торцом двери. При недостаточном углублении нужно повторить процедуру.

Те же манипуляции нужно проделать после предварительной разметки с дверной коробкой, учитывая обязательный зазор между полотном и чистым полом в 3 – 5 мм. Для точности измерений разметку лучше наносить двумя способами – по рулетке или линейке, а также при физическом прикладывании дверного полотна, чтобы исключить ошибку.

Монтаж петлей и навес дверного полотна

После того как неисправности устранены, или были куплены новые дверные петли, можно приступать к монтажу фурнитурных элементов на прежнее место их крепления.

Процесс монтажа петли бабочка на дверь

Для этого выполняется пошагово следующая процедура:

В первую очередь фурнитурные элементы крепятся к вертикальному бруску дверной коробки, при помощи шурупов или винтов

Крайне важно затянуть их максимально глубоко, чтобы ответка встала ровно на свое место и не болталась. Однако не стоит слишком усердствовать, в противном случае вы можете сорвать резьбу, из-за чего предстоит все переделывать.

Далее ответные части фурнитурных элементов прикручиваются к дверному полотну с таким расчетом, чтобы при необходимости можно было дотянуть или ослабить винты или шурупы после навешивания межкомнатного полотна

Стоит отметить, что значительно лучше расположить ответные части петлевых групп со штифтами, именно на дверном полотне, в противном случае у вас возникнут некоторые трудности при навешивании двери.

Пример крепления двери бабочка на дверь

3. После того как все элементы надежно прикручены, межкомнатная дверь может занять свое место прежнее место. Процедура навешивания должна выполняться при помощи вторых рук, чтобы в момент состыковки не повредить петлевые группы.

Как только вся процедура завершена, следует проверить все изделие на работоспособность. Для этого несколько раз откройте и закройте дверь.

В видео показано как устранить провисание петель бабочка.

https://youtube.com/watch?v=gaHy_1ygKXM

Как правильно прикрутить петли бабочка на дверь: пошаговая инструкция

На двери в комнату поставить петли бабочка несложно. Стоит действовать грамотно и последовательно. Потребуются саморезы, стамеска, молоток, шуруповерт, шурупы, деревянные клинья, строительный уровень, столярный карандаш. Хорошо, если есть электрофреза. С таким инструментом крепление навесов пройдет оперативнее и проще.

Для установки петель рекомендуется следовать такой инструкции:

• Разметка места установки карточных изделий на дверном полотне.
• Закрепление части навесов на дверном полотне.
• Выполнение разметки на дверной коробке.
• Фиксация петель на коробке.

Чтобы установить петли бабочка быстро и без проблем, нужно разобраться в каждом приведенном этапе.

Разметка полотнища дверного блока

Важно выдерживать при установке петель на межкомнатные двери бабочки расстояние между карточными навесами, от края полотна. Это требуется для надежной фиксации створки и нормального ее функционирования

От краев дверного полотна следует отступить 20 см. Приложить петлю и очертить ее контур. Место для расположения петель бабочка должно быть без сучков и прочих дефектов древесины. Чем оно ровнее будет, тем лучше. Иначе могут возникнуть проблемы с завинчиванием саморезов или прочих крепежных элементов. Поэтому, если есть неровности в области крепления петель, стоит расположить их чуть ниже или выше торца дверного полотна.

Крепление петли бабочки к дверному полотну

Стамеской необходимо сделать вырубку по контуру навесов. Скошенную часть инструмента следует направлять в сторону петли. Дополнительно следует использовать молоток. Вырубку следует произвести на глубину, равную толщине плоской части петли. В углубление вставляют навес и прикручивают его саморезами.

Разметка дверной коробки

Для фиксации петель бабочки на дверной коробке нужно сначала выполнить ее установку в проход в стене. Для этого раму собирают и устанавливают в проход. Собирают петли на дверном полотне. Створку вставляют в дверной проем и фиксируют ее временно клиньями. Если есть замок или защелка, рекомендуется закрыть створку. Вдоль боковых граней полотнища и снизу должен быть зазор в 2-3 мм. Обводят по контуру вторую часть навеса, прилегающую к раме.

Крепление петель бабочка к коробу

К коробу дверные петли крепятся по аналогии с дверным полотном. Стамеской вырезается контур навеса. Углубление делается на толщину врезной петли. Вторая планка навеса крепится саморезами. После того, как обе части петли прикручены, выполняют установку полотна. Для навешивания створки внешнюю и внутреннюю части петель соединяют металлической осью. Правильно поставленные навесы обеспечат легкое открывание и закрывание полотнища.

Устранение неисправностей

Если при визуальном осмотре выявлены механические несильные повреждения, такие как:

Различные расцветки петли бабочка

• деформация металлического штифта;
• небольшая трещина в пазу;
• небольшая трещина в крепежных элементах.

Эти неполадки можно легко исправить самостоятельно. Для этого разберите петли двери, аккуратно выровняйте штифт при помощи молотка и пассатижей.

Схема крепления двери на петлю бабочка

Если проблема скрыта в небольших повреждениях, то здесь можно использовать секундный клей и герметик, который надежно состыкует поврежденные части

Стоит отметить, что даже небольшая деформация штифта, может привести к неправильной работе всей петлевой группу, поэтому выполняя визуальный обзор изделия, обратите особое внимание именно на штифт

https://youtube.com/watch?v=J_nzb_yecDs

Пошаговая инструкция по устройству петель

В принципе, если врезка удалась, и петли идеально подходят под посадочное место, то самый сложный этап работ уже позади. Однако про завершение монтажа говорить слишком рано, так как подвесы нужно прочно зафиксировать как в полотне, так и в коробке. Для того, чтобы это сделать – необходимо выполнить несложный алгоритм чётких действий:

• Петля снова прикладывается к подготовленному посадочному углублению, и мастер наносит карандашом точки для установки саморезов.
• Следует заметить, что, вне зависимости от качества метизов и материала двери, вкручивать их без направляющих отверстий весьма рискованно – материал полотна может легко треснуть, потеряв эстетический вид и, самое главное – надёжность фиксации подвеса.
• Далее необходимо взять обычную дрель, переключить её на режим сверления, установить тонкое сверло, на 1 диаметр меньше габарита самореза, отметить глубину погружения металла и нанести отверстие, удерживая инструмент строго перпендикулярно поверхности кромки полотна.
• Повторить операцию для каждого места установки метиза, в зависимости от количества отверстий на самой петле.
• Аккуратно приложить подвес к месту врезки, наживить все саморезы по очереди и, используя ручную отвёртку или шуруповёрт с ограничением усилия затяжки, зафиксировать все саморезы вместе с петлёй. Повторить данное действие для каждого подвеса.

Рис. 5. Установка подвесов своими руками

После окончания работ по фиксации петель следует проверить соосность всех посадочных стержней на двери и тот же самый процесс проделать уже с ответной частью каждого подвеса на дверной коробке.

Нюансы установки

Внешне это выглядит просто, однако в действительности это лишь отчасти так легко. Не обманывайте себя отсутствием необходимости подготавливать паз для монтажа — это лишь небольшое преимущество по сравнению с недостатками.

Данный тип фурнитуры неоднозначен — со временем половинки деформируются и перестают входить друг в друга без проблем, к тому же малейшая ошибка при разметке, и петли начнут скрипеть, заедать и стучать при закрытии двери. По сравнению с классическим форм-фактором, возможности исправления недостатков довольно скудные и далеко не гарантируют стопроцентного результата.

Половинки должны идеально складываться, в противном случае они будут биться друг об друга, пружинить. Это необходимо проверить до монтажа, и не стоит надеяться, что со временем они выпрямятся.

Такие петли образуют некий зазор, что обусловлено принципом монтажа без подготовки поверхностей.

Проблемой также может стать тот факт, что снять полотно без выкручивания крепежа не получится — такова конструкция. Но для многих это не критично.

6) Навешивание полотна

После того, как закрепили стойку шурупами, навешиваем и закрепляем дверное полотно. Если петлевая стойка закреплена вертикально, полотно двери остается неподвижным в любом положении. Далее закрепляем замковую стойку. По дверному полотну выводим равномерный зазор между перекладиной и вертикальными стойками. Между дверью и замковой стойкой нужно сделать зазор 3-4мм. В трёх местах, между стойками дверной коробки и стеной ,по ширине двери вставить брусья-фиксаторы для того, чтобы она была жестко зафиксирована, и приступить к запениванию .Перед запениванием проем смачивается водой для лучшего сцепления. Коробку, а при необходимости и дверь, для защиты от пены обклеивают малярным скотчем, т.к. пену, попавшую на поверхность, потом очень сложно удалить. После подсыхания излишки монтажной пены срезаются ножом.

Особенности конструкции

Петли бабочки относят к разряду карточных петель. Внешне они напоминают крылья бабочки, за что и получили свое название.

Петли бабочки устроены так, что при закрывании двери одна их часть встраивается в другую. В закрытом положении обе части фурнитуры могут быть в одной плоскости или раздвинутыми на 1 мм относительно друг друга. Специалисты рекомендуют выбирать второй вид конструкции, поскольку они удобнее в использовании и монтаже.

Петли бабочки могут быть двух видов: для дверей с притвором и без него. В первом случае они имеют дополнительный изгиб.

Приобретая петли, обращайте внимание на фирму производителя. Предпочтение лучше отдавать тем маркам, которые хорошо зарекомендовали себя на рынке дверной фурнитуры

Дешевые петли могут быть выполнены из некачественных материалов. Это приведет к их деформации в процессе установки и эксплуатации.

Виды внутренних дверей

1. Распахивающиеся — самый идеальный вариант, содержащийся практически в любой квартире. В проем ставится короб для дверей, на который при помощи петель «бабочка» вешается полотнище. Подобная конструкция владеет отличной шумоизоляцией, надежностью и большим эксплуатационным периодом. Можно подобрать каждый материал изготовления. Для движения двери нужна добавочная площадь.
2. Раздвигающиеся. Врезка петель в подобной конструкции не требуется, так как она двигается вдоль стенки с помощью особых роликов. Полотно двери можно спрятать в пенале, который скрывают под стенку. По подобному правилу делают двери в купейных шкафах. Для квартир маленькой площади раздвигающиеся дверки считаются отличным вариантом. Сегодняшний вид, удобство и защищенность считаются главными плюсами данного типа проемов. В большинстве случаев делаются из пластика и стекла, благодаря этому владеют пониженной звуко- и теплоизоляцией. Эксплуатационный срок у откатной конструкции маленькой, так как ролики быстро снашиваются, однако если постоянно мазать их машинным маслом этого не случится.
3. Складная двери при открывании складуются гармошкой, намного экономя свободное место. Делаются из легких материалов, благодаря этому имеют маленький срок службы. Из-за неэстетичного наружного вида и невысокой шумоизоляции применяются как правило для кладовых комнат и чердачных этажей. Установка подобных проемов как правило не вызывает трудности, так как в них нет нижней и верхней направляющих, основное, точно ударить петли в дверь. В первые видео детально говорится про установку проемов складного типа.
