Заливка фундамента
Изготовление бетонного раствора
Раствор , заливаемый в фундамент под откатные ворота, можно приобрести на заводе ЖБИ или изготовить непосредственно на строительной площадке, это не сложно, особенно если под руками есть бетономешалка.
Бетон изготавливают по следующей рецептуре:
- 4 мешка цемента;
- 0,5 кубических метра песка;
- 0,3 кубических метра щебня мелкой фракции или гравия.
Непосредственно перед заливкой П-образную конструкцию монтируют в уже подготовленный котлован. После того, как она установлена на место необходимо верхнюю полку выставить по горизонтали. Для этого и нужен строительный уровень, кстати, допустимо использовать лазерный прибор или ватерпас.. Неверный монтаж закладной детали приводит к тому, что створка будут закрываться или открываться с перебоями. После монтажа закладной можно приступать к заполнению ямы бетоном.
Бетон в заливают в несколько заходов, послойно. То есть заливают первый слой и утрамбовывают. Для этого применяют вибрационный трамбовщик, если его нет под руками, то для этой операции нужно использовать арматурные прутки. То есть арматуру погружают на максимально допустимую глубину и вытаскивают обратно. Таким образом, происходит удаление воздуха из залитого бетона и он постепенно уплотняется. После того, как один слой схватился, то можно заливать второй и так далее. При выполнении заливки необходимо отслеживать, что бы поверхность закладной детали оставалась чистой.
После того, как фундамент откатных ворот залит, начинается технологический перерыв, как минимум он должен продлиться от 2 до 5 суток. В зимнее время этот срок должен быть увеличен. Но на самом деле оптимальный срок, который во время которого бетонная смесь набирает полную прочность необходимо выдержать 28 – 30 суток.
Выбор и расчет материалов с фурнитурой
Что понадобится для сооружения своими руками
Правила монтажа
Далее мы по порядку разберем все нюансы самостоятельной установки откатных ворот. Для начала рассмотрим все этапы, которые вам придется провести строго по порядку.
- Устройство фундамента. Потому как откатные ворота — это довольно сложный и тяжелый механизм, то для бесперебойной работы вам понадобится обустроить неглубокий фундамент.
- Проводка электрокабеля. Это необходимо сделать, если ваши ворота будут работать от электропривода, или вы установите на ворота камеру слежения.
- Установка роликового устройства.
- Монтаж воротного полотна на прокатный механизм. Здесь производится навес ворот без регулировок.
- Фиксирование фурнитуры, улавливающей створ ворот. После установки механизмов откатных ворот проводится регулировка ворот, и каждый ролик будет отвечать за плавность хода и качество движения полотна в прокатном механизме.
- Монтаж автоматики (если она присутствует в ваших планах).
Калитка в откатных воротах
При желании в полотно можно встроить калитку. С одной стороны, это практично, поскольку не нужно каждый раз приводить в движение всю систему. К тому же при частом открывании оборудование может износиться раньше времени.
С другой стороны, возникают некоторые неудобства. Через довольно высокий порог сложно перенести коляску, велосипед, или вы просто можете споткнуться. В работе электропривода предусмотрен режим установки калиточного прохода, которым можно воспользоваться при необходимости.
Простое и функциональное решение — устройство калитки вне конструкции ворот на отдельных опорах. Тогда заходить и выходить можно будет беспрепятственно, а ресурс оборудования не расходуется.

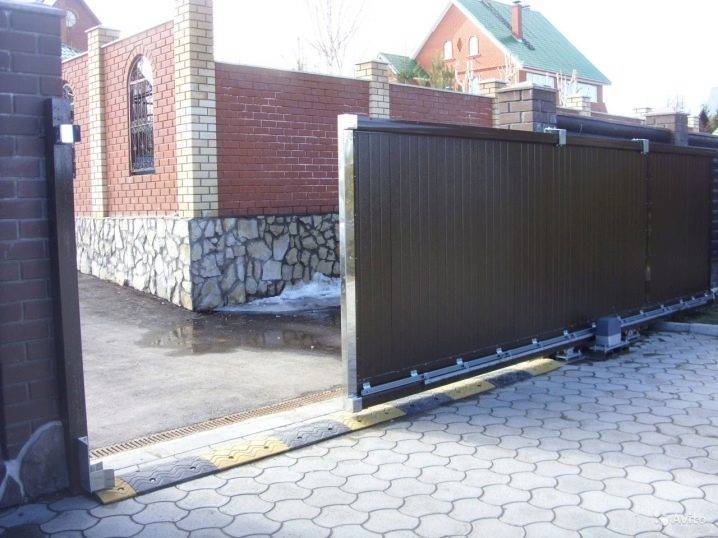

Устройство откатных ворот
Этот тип ворот имеет следующие элементы конструкции:
- Направляющая балка. Принимает на себя весь их вес.
- Тележка или роликовая опора. Их необходимо 2 шт.
- Съемный концевой ролик. В закрытом состоянии он служит опорой.
- Уловитель верхний/нижний. Нижний при закрытых воротах воспринимает нагрузку, а верхний уменьшает парусность.
- Кронштейн. Он важен для удержания створки от бокового качания.
- Подставка. На нее осуществляется установка опоры, которая организовывает передвижение створки.
На фундамент устанавливаются роликовые опоры, которые воспринимают на себя нагрузку направляющей балки. Ролики размещаются внутри несущей консоли.
Как сделать консольные откатные ворота
Плюсы и минусы откатных ворот
Главное преимущество — удобство применения. Достаточно широкие ворота можно открыть без затруднений. Нет необходимости в обустройстве большой подъездной площадки, поскольку полотно сдвигается вбок.
Даже при сильном ветре отсутствует риск самопроизвольного закрывания и повреждения автомобиля. К тому же конструкция легко оборудуется электрическим приводом. Не выходя из машины, можно открыть ворота и заехать на участок.
Отдельно о преимуществах консольных откатных ворот:
- не имеют ограничений по высоте;
- внизу остается небольшой просвет, поэтому снег, лед или налетевший песок не затрудняют их работу;
- высокое сопротивление ветровым нагрузкам.
Ролики, обеспечивающие движение полотна, находятся внутри балки, что защищает механизм от внешних воздействий, а также позволяет пользоваться воротами без лишних усилий.
Недостатки ворот-консолей:
- сложность изготовления;
- длина бокового пространства для отката не менее 1,4-1,5 ширины проема.
Если нет возможности обеспечить необходимый откат, консольным воротам некуда сдвигаться. Установить их на коротком участке не удастся.
Монтаж верхнего ограничителя и концевого ролика
В верхней части конструкции устанавливается ограничитель, который останавливает ворота, в случае если они начнут съезжать с направляющей. Кроме того, эта часть предотвращает раскачку полотна при сильных порывах ветра.
По инструкции следующий этап — это фиксирование концевого ролика и заглушек. Конечный ролик фиксируется на окончании передней части бруса, а после этого накрывается пробкой. Фиксация производится с помощью болтовых соединений, но только, с одной стороны, а с другой стороны балки монтируется пробка или подобное этому материалу устройство.
Последний ролик необходим непросто для повышения качества плавности откатывания ворот, но и чтобы накатываться на нижний уловитель, а это снижает нагрузку на роликовые опоры.
Заглушки также необходимо установить, но они нужны по понятным всем причинам. Такая деталь предотвращает попадание снега или грязи, что повышает продолжительность жизни роликовых деталей.
Монтаж верхнего и нижнего уловителя своими руками
В установке уловителей нет ничего сложного. Их монтаж происходит путём крепления деталей к болтовым частям конструкции с помощью сварки.
Верхний улавливатель отвечает не только за безопасность, но и смягчает контакт между воротами и опорами. Кроме того, верхний уловитель, так же как и аналогичная нижняя деталь, снижает влияние порывов ветра на полотно.
Нижний уловитель отвечает аналогичным действиям, но он, в отличие от верхней части, является основным и именно на него приходится большая часть нагрузки при воздействии сильного ветра.
Установка роликовой конструкции в итоге может значительно упростить жизнь, ведь не придётся постоянно выходить из машины, чтобы открыть ворота. Кроме того, такая система повышает статус и стоимость дома.
Что это – откатные ворота?
Откатные ворота. Обязательные условия монтажа
В процессе создания ворот сдвижного типа своими руками необходимо соблюдать некоторые условия: створка ворот обязана быть жесткой, дабы была возможность удерживать наиболее тяжелые нагрузки. Полотно ни в коем случае не должно прогибаться под своим же весом. Направляющая приваривается к жесткой створке.
Схема работы умных ворот
За множество лет создания откатных ворот было достигнуто наиболее оптимальное качество и эффективность, как с технической точки зрения, так и с экономической. Для того чтобы изготовить внешнюю раму подобного типа, применяют профильную трубу 60х40х2 мм. Обрешетка, в свою очередь, создается из трубы 20х20х1,5 мм. Готовое сооружение рамы оборудуется направляющей.
Для металлических откатных ворот могут применяться самые разнообразные типы элементов, основываясь на весе ворот, ширине проема, а также высоте полотна. Базовый компонент строения ворот – это направляющая, которая отвечает за дальнейшую долговечность и качество конструкции ворот.
У вас есть возможность лично выбрать наиболее подходящие для вас компоненты будущих откатных ворот, применив для этого специальную программу. Указав примерный вес полотна ворот сдвижного типа и ширину проема, вы сможете получить чертеж откатных ворот. Однако не забывайте, что такая программа будет рассчитывать минимальную длину консольной области.
Чтобы осуществить монтаж подобного механизма, вам понадобятся следующие инструменты:
- Лопата
- Аппарат для сварки
- Рулетка, молоток и уровень
- Лом
- Электродрель с набором специальных сверл по металлу
- Болгарка с малыми и большими шлифовальными (и отрезными) кругами
Про оптимальную длину ворот в заборе
Делая ограждение собственного участка, следует сразу озаботиться расположением и шириной ворот в заборе. Эта ширина должна позволять полноценно въезжать на участок машине владельца, чтобы без проблем можно было подъехать к гаражу или крытой стоянке. Кроме того, следует помнить, что к вам иногда будут приезжать и другие люди на машинах с иными габаритами, а также, возможно, потребуется въезд на участок сельскохозяйственной техники, машины ассенизаторов, строительной технике и т.п.
Оптимальная длина ворот в заборе — без использования грузовой техники
Какой выбрать материал для ворот?
Материал для ворот должны соответствовать по цвету и исполнению вашему забору и, желательно, симпатично смотреться рядом со строениями на самом участке. То есть если забор деревянный, то и ворота лучше сделать с использованием дерева и металла. Металл будет выполнять роль каркаса и, возможно, декора. Не забудьте вовремя обрабатывать древесину специальными пропитками от насекомых и гниения, чтобы не потребовалась скорая замена, а также покрывать лакокрасочными материалами. Делается это обычно один раз в 4-5 лет.
Самый популярный материал для ограждения участка — профнастил. Его так же можно использовать для возведения калитки и ворот. Преимущества профнастила: быстрый и простой монтаж, большое разнообразие цветовых решений (есть качественные имитации под дерево, плитку и кирпич), отсутствие уходовых процедур во время эксплуатации, а также невысокая цена. Для каркаса конструкции можно будет использовать металлические профили или трубы (лучше всего — квадратного сечения).
Дольше всего прослужит полностью металлическая конструкция. Минимальный срок эксплуатации — 30 лет. Единственный недостаток — периодически необходимо подкрашивать, но так как делается это достаточно легко и быстро, то серьезным недостатком такое назвать нельзя. Тем более что можно будет использовать различные краски для разнообразия в оформлении вашего участка. Зато металл огнестоек, прочен, выдерживает сильные удары и практически любые природные катаклизмы.
Какая должна быть длина ворот в заборе?
Проектируя ширину ворот, следует отталкиваться от того, какой именно заезд на участок — прямой или под углом, требующий маневра? Если последнее, тогда ширина должна быть чуть больше, чем при прямом въезде
Это особенно важно в тех случаях, если вы планируете остановиться на размерах в 3-3,5 метра или меньше
Для удобства можете использовать такие параметры:
- для въезда только легковых автомобилей — 2,5-3 метра,
- для въезда легковых авто и машин среднего звена (в том числе «Газель») — 3,5 метра и больше,
- для грузовых автомобилей, сельхоз.техники и т.п. — минимум 4 метра.
Как сэкономить?
Если с вопросом «Какая ширина ворот должна быть?» мы уже разобрались и решили, что сооружение лучше делать из металла, то остался вопрос «Как можно сэкономить без ущерба для качества?». Вопрос вполне закономерный, так как на него очень влияет ширина и высота изделия. Если с длиной вопрос уже решен, то отталкиваясь от высоты и толщины используемого металла можно высчитать окончательную стоимость и возможную экономию при изменении этих параметров. Обычно высота конструкции равна ограждению или чуть выше его и составляет 2-2,5 метра, но никто не запрещает вам сделать ее ниже.
Например, можно дополнительно сэкономить на типе изготовления изделия. Их всего 2:
- сварные изготавливают методом сварки различных материалов обычно уже на участке заказчика,
- кованные изготавливают вручную мастера-кузницы, как правило, они украшены различными декоративными элементами, которые придают им оригинальности и увеличивают стоимость. По требованию заказчика их количество может быть уменьшено или же вы можете потребовать их вообще не использовать, сделав только «голую» конструкцию.
Несколько слов об устройстве откатных ворот
Установка откатной системы невозможна без покупки готового пакета для монтажа, который включает два ролика, несущую П-образную балку, именуемую несущим профилем, концевой ролик, ограничители, уловители, заглушки.
Наборы комплектующих выбирают в соответствии с весом будущей конструкции; существуют маленькие, средние и большие комплекты для монтажа откатных ворот консольного типа.
На рисунке 1 предоставлена схема откатных ворот и перечень их комплектующих.
Схема установки откатных ворот
Роликовые опоры (2 штуки) закрепляются на предварительно подготовленную швеллерную заготовку. П-образная балка прикручивается (или приваривается) снизу металлического каркаса так, чтобы роликовые тележки оказались внутри нее. Такого рода установка обеспечивает роликам минимальное загрязнение и длительный срок эксплуатации.
Роликовые опоры крепят к фундаменту посредством специальных пластин или болтов. Такое надежное крепление позволяет им выдержать нагрузку целой конструкции и при этом свободно перемещаться.
Стадия подготовки
Перед установкой необходимо все тщательно подготовить. Этот этап предполагает следующие моменты:
- выбор автоматики и комплектующих деталей;
- определение схемы и размеров будущей воротной конструкции;
- подбор материала для облицовки;
- сбор информации о месте, где будет производиться монтаж.
Думая о подборе комплектующих, нужно обязательно приобрести датчики, оповещающие о начале открытия/закрытия конструкции. При выборе автоматики нужно руководствоваться размерами, весом и периодичностью использования ворот. Также нужно учитывать габариты автомобилей, которые будут въезжать на территорию. Отделочные материалы тоже очень важны. Их нужно подбирать, опираясь на особенности дизайна и материал, из которого изготовлены ворота.
Инструменты и материалы для установки ворот
Если места достаточно, то стоит определиться какие инструменты и материалы необходимы для установки и что есть в наличии. Возможно, кое-что придется докупить.
Перечень инструментов:
- лопата (для подготовки ямы под швеллер);
- топор (пригодится, если попадутся корни деревьев);
- болгарка (порезка металлических труб и их зачистка от ржавчины);
- сварочный аппарат;
- шуруповерт (если для крепления будут использоваться саморезы);
- молоток;
- уровень;
- рулетка.
Необходимые материалы:
- комплектующие для самих ворот (автоматика, трубы для каркаса, материал для зашивки, фурнитура);
- бетон для «закладной» под ворота (цемент, песок, щебень);
- швеллер и дополнительная арматура;
- полотно для зашивки ворот (трубы, краска, грунтовка, растворитель, круги, электроды, заклепки).
Чертежи, схемы, эскизы и конструкция откатных ворот
Шаг №6. Обшивка полотна
После закрепления первого листа в накладку на него устанавливается второй лист. Так продолжается до последнего листа
Данный этап работ будет в том случае, если устанавливаются откатные ворота с обшивкой. Необходимо монтировать профлисты на раму.
- Монтаж нарезанных листов начинается с передней кромки.
- Лист вложить внутрь периметра рамы и закрепить обрешетку саморезами по металлу (как вариант, заклепать).
- После закрепления первого листа внакладку на него устанавливается второй лист. Так продолжается до последнего листа.
- Если он не укладывается в периметр, то следует подрезать его по размеру.
Как избежать ошибок
Создавая откатные ворота своими руками, чертежи и схемы по изготовлению нужно изучать тщательно. Это позволит избежать многочисленных ошибок и соорудить надежную ограждающую систему.
Большинство погрешностей возникает на этапе подготовки фундамента или фиксации крепежных элементов, которые подвергаются быстрому износу.
Если в процессе эксплуатации ворота, сделанные своими усилиями, издают скрипы, то, возможно, в подшипники попал песок. Чтобы устранить проблему, достаточно очистить движущиеся детали от загрязнений.
Соблюдение таких рекомендаций позволит завершить сборку ворот без погрешностей.
Откатные ворота. Вариант 1
Принцип работы
Ворота консольного типа лучше всего подходят для регионов с меняющимися погодными условиями. Их производство, монтаж и обслуживание не требуют излишних финансовых затрат. Для самостоятельного изготовления конструкции прежде всего нужно разобраться по какому принципу она работает.
Устройство консольных выдвижных ворот довольно простое:
- Полотно ворот. Основная рама с приваренным к ней внутренним каркасом и противовес установлены на несущей нижней балке. Облицовка забора, которую чаще всего делают с использованием листов профнастила, закреплена на каркасе с одной или с двух сторон.
- Закладная. Швеллер, крепко сваренный с арматурным каркасом и залитый фундаментом по уровню грунта. Это одна из самых важных частей конструкции, на которую устанавливаются консольные блоки и автоматика. От качества фундамента зависит долговечность всей конструкции забора.
- Консольные блоки. Специальные роликовые опорные механизмы, которые крепятся сваркой к швеллеру и устанавливаются в несущую нижнюю балку. Консольная часть — это основная составляющая всей конструкции, на которую приходятся все нагрузки. От нее зависит то, насколько ровно и свободно будет передвигаться полотно, поэтому к настройке консольных блоков нужно подойти очень тщательно.
- Улавливатели. Нижний и верхний ловители крепятся на опорном столбе, расположенном напротив фундамента под роликовые опоры. При закрывании ворот в нижний улавливатель заезжает концевой ролик, который располагается на конце несущей балки. Полотно приподнимается на 5 мм, благодаря этому снимается нагрузка на консольные блоки. Верхний улавливатель нужен для того, чтобы плотно зафиксировать ворота, и предотвратить парусность — раскачивание ворот при сильном ветре.
- Верхний фиксирующий держатель с роликами. Устанавливается на опорный столб над консольными блоками и предотвращает раскачивание и перекос ворот во время движения.
- Автоматический привод. Выбор привода в основном зависит от веса конструкции и погодных условий в регионе. Установка производится согласно инструкции, которая прилагается к оборудованию.
Условия установки
Опорные ролики — какие лучше и как установить
После того как собрали раму, приступаете к закреплению роликов, по которым катается створка.
Ошибка №4 Ни в коем случае не берите пластмассовые ролики.
Здесь можно рассматривать варианты только со стальными. Не ведитесь на рекламу производителей, что полимерные ролики отличаются более плавным ходом и бесшумностью.
Если вибрация при движении по направляющей есть, она все равно будет передаваться. А еще не забывайте про наши зимние условия эксплуатации.
При крайне низких температурах, пластмассовые ролики становятся менее прочными и при ударах начнут разрушаться.
Крайне важно, чтобы подшипники были с низкотемпературной смазкой. Они должны быть усиленными – 301-й а не 201-й, или 303-й, а не 203-й. Они должны быть усиленными – 301-й а не 201-й, или 303-й, а не 203-й
Они должны быть усиленными – 301-й а не 201-й, или 303-й, а не 203-й.
Больший размер рассчитан на больший вес, а значит, они более надежны и способны выдержать худшие условия работы, даже при нарушении геометрии направляющей.
При монтаже роликов необходимо предварительно разметить места их установки на швеллере. Ставите их на плоскость и накатываете направляющую.
Обязательным решением при монтаже роликов считается применение регулировочных болтов.
Ошибка №5 Крепеж должен прихватываться к швеллеру именно через них, а не через саму площадку роликов.
Так как при любом отклонении бетонного основания всего на 0,5см, ворота при этом будут уходить на 4-10см.
С болтами, в процессе эксплуатации вы с легкостью сможете осуществить регулировку в любой плоскости при помощи обычного гаечного ключа.
После того как вы накатили воротину на роликовые опоры, их нужно выставить по уровню.
Ошибка №6 Ни в коем случае не смазывайте ролики или балку по которой они ходят.
В итоге такой самодеятельности, туда забивается песок и пыль, постепенно превращаясь в абразив, и планомерно стачивая поверхности двух этих важных элементов.
Для установки верхней и нижней ловушек, плюс верхнего кронштейна от бокового раскачивания, понадобятся дополнительные опоры (приходной столб, нащельник). Обычно это труба 60*40мм или 60*30мм.
Привариваете их через закладные к бетонным столбикам ограждения.
А уже к ним, монтируете эти самые ловушки и кронштейны.
Улавливатели должны быть из стали толщиной не менее 3-4мм.
Чтобы не было удара в самом конце, и воротина закрывалась вообще беззвучно, можете подложить в качестве прокладки резинку, если у вас нет заводских.
Хотя многие умные привода (Nice, Hormann), сами способны останавливать створку в заданном месте, зная ее длину.
Ошибка №7 Запомните, что нижний улавливатель ставится в самую последнюю очередь, когда ворота выставлены по уровню, обшиты и заняли свое рабочее положение.
Эта ловушка монтируется таким образом, чтобы при входе в нее полотна, происходил подъем ворот на пару миллиметров, дабы разгрузить опорные ролики.
В этом случае они прослужат гораздо дольше.
Ошибка №8 Никогда не крепите приходной столб напрямую к колонне, через анкера без закладных.
Через пару лет от ветровой и ударной нагрузки все это разболтается и крепеж вырвет. Изначально закладные должны быть приварены к стальной центральной колоне.
Если вы про это забыли, то делайте крепеж по крайней мере на химический анкер.
Откатные ворота. Чертеж и схема откатных ворот.
Шаг №7. Монтаж нижнего и верхнего уловителей
Нижний уловитель служит для снятия нагрузки с роликовых опор в то время, когда ворота стоять закрытыми. Только при полностью нагруженных воротах можно выполнять его монтаж. Для этого ворота закрываются, и уловитель подводится снизу под концевой ролик до плотного касания. Опорная плоскость не должна быть выше положения концевого ролика.
Верхний уловитель удерживается полотно ворот от раскачивания в закрытом состоянии. Монтаж производится на передней кромке полотна на уровне защитных уголков.
Монтаж автоматики для откатных ворот проводится на заключительном этапе установки.
Подготовительный этап
Перед тем как начать производить монтаж, необходимо очень тщательно подготовиться к этому. Каждый из подготовительных этапов будет играть очень важную роль в дальнейшей эксплуатации, долговечности, качестве и комфортабельности использования.
Весь подготовительный этап состоит из таких пунктов:
- Подбор комплектующих и автоматики для будущих ворот.
- Решаем с размером будущей конструкции и её схемой.
- Выбираем облицовочный материал.
- Данные о местности, где будет установка.
Теперь мы немного разберём каждый из этих пунктов более подробно. Пойдём по порядку и правильно подберём все необходимые комплектующие и систему автоматического управления воротами. Из всех возможных комплектующих, вам обязательно необходимо купить датчики, которые оповещают что система активирована и начинается открытие или закрытие ограждения, это может быть световой или звуковой датчик. Автоматику необходимо покупать, опираясь на такие критерии, как масса, размеры и частота эксплуатации.
Чтобы определить необходимый для вас размер ворот, который сможет полностью удовлетворить вас и ваши потребности, первым делом решите какие автомобили должны без проблем заезжать в ваш двор.
Также в первую очередь опирайтесь на свой автомобиль, чтобы он беспрепятственно и свободно заезжал и выезжал, при этом вы не боялись что-то задеть боковыми зеркалами или при повороте.
Рекомендуемое минимальное расстояние между центрами тележек.
Облицовочный материал не менее важен чем любой механический элемент, который отвечает за работоспособность. Облицовку необходимо выбирать, опираясь на довольно большой перечень факторов, а именно:
- Дизайн вашего заезда.
- Материал, из которого сделано всё ограждение.
- Ландшафт и общий экстерьер участка и дома, который на нём расположен.
- А также ваши личные предпочтения.
Пройдя по этим четырём пунктам, вы сможете выбрать максимально подходящий и качественный материал, который будет радовать глаз и украсит ваше жилище и место отдыха.
При выборе привода для автоматизации ворот обратите внимание на то, с какими по массе створками ворот он может работать. Учитывая глубин промерзания и плотность грунта, где будет установлен фундамент будущих ворот, необходимо определить его глубину
Чем больше грунт способен промерзать и чем глубже начинается плотный глинистый слой, тем большую глубину ямы необходимо подготовить для опорного фундамента
Учитывая глубин промерзания и плотность грунта, где будет установлен фундамент будущих ворот, необходимо определить его глубину. Чем больше грунт способен промерзать и чем глубже начинается плотный глинистый слой, тем большую глубину ямы необходимо подготовить для опорного фундамента.
Пройдя по всем этим пунктам и разобрав их подробно именно на подготовительном этапе и решить со всеми нюансами, можете без препятствий приступать к процессу монтажа.
