Установка подъемника в гараже: узнаем, как все сделать идеально

Создание подъемника

Прежде чем изготовить ножничный подъемник своими руками, чертежи и схемы конструкции нужно составить обязательно. На чертеже должны быть указаны размеры всех деталей и показаны места сварки узлов и систем создаваемой конструкции.

Инструкция по изготовлению своими руками конструкции подъемника ножничного автомобильного:

Сначала создают опоры с применением стальных уголков, которые забивают в прочную стену.
На эти уголки устанавливают плиту толщиной 1 см и фиксируют ее болтами.
Передача нагрузки будет осуществляться посредством системы гидравлических цилиндров. Сейчас легко можно найти такие механизмы, так как они используются в разных устройствах.
В плите проделывают отверстия для цепи, потом ее вдевают и замыкают.
На валу редуктора устанавливают шпонку.
Затем на выходной вал устанавливают звездочку, которая подходит для работы с цепью.
В плите выполняют 2 отверстия для пропуска цепи, на конце которой устанавливают стальной крюк.

Полученную конструкцию можно использовать в частном гараже для подъема небольшого автомобиля. Подъемное устройство позволит самостоятельно выполнять осмотр и ремонт ходовой части автомобиля и других механизмов и систем.

Стоимость сборки

Подъемник является дорогим механизмом, как купленного, так и изготовленного самостоятельно, так как все детали дорогие. Практически, наиболее оптимальным способом решения вопроса является покупка подержанного подъемника. Срок его службы позволяет послужить многим владельцам.

Существует много разных вариантов, что позволяет выбирать каждому человеку подходящую конструкцию. Подъемник можно применять в любое время при необходимости, и проводить работы по осмотру кузова, элементов трансмиссии и ходовой части. При этом финансовых средств понадобится значительно меньше.

Оптимальные размеры и высота

Не в каждый гараж получится установить автомобильный подъемник. К примеру, если вы являетесь владельцем микроавтобуса, который при въезде в гараж почти задевает потолок, ни о каком одностоечном/двухстоечном подъемнике речи идти не может. Гаражное помещение должно располагать соответствующими габаритами.

Далее вы можете ознакомиться с минимально необходимыми для определенного типа авто габаритами гаража. Прибавьте к показателю высоты гаража значение высоты, на которую планируете поднимать авто. Так вы определите, какую минимальную высоту должен иметь потолок гаража для монтажа автоподъемника.

Длина гаража должна быть на три метра больше длины легковушки, с шириной аналогично. Оптимальная высота – три метра.

Для джипа

Длина, ширина, высота гаражного помещения для джипа или другого внедорожника должны составлять восемь, пять, три метра соответственно.

Для микроавтобуса

Если вы являетесь владельцем микроавтобуса, гараж должен иметь большие габариты. Оптимальная длина – семь с половиной метров, ширина – пять метров. Минимальная высота гаража для микроавтобуса составляет три с половиной метра.

Если у вас грузовая «Газель» с удлиненной платформой, длина гаражного помещения должна составлять десять метров. Минимальное значение высоты здесь увеличивается до четырех метров.

Прочное основание – залог правильной установки

К фундаменту, на который крепится автомобильный подъемник, предъявляются очень строгие требования. Ведь от него зависит не только легкость монтажа, но еще удобство и безопасность работы. Если пол будет бугристый, с трещинами, сильными перепадами по высоте, то вряд ли удастся установить стойки подъемника ровно. В результате этого может возникнуть перекос, и при подъеме автомобиля одна из стоек будет нагружена больше. Не исключено, что это может привести к падению обслуживаемого транспортного средства. Такие случаи – не редкость. Машина падает на дно или на бок, в результате чего получает сильные повреждения. Клиент в ярости, а мастерской придется либо за свой счет устранять полученные дефекты, либо выплачивать крупную сумму денег. Кроме того, в результате перегруза одной из стоек могут возникнуть неполадки в работе самого подъемника, которые не удастся устранить по гарантии.

Чтобы этого не произошло, нужно подготовить основание для монтажа автомобильного подъемника. Толщина фундамента должна быть не менее 15 см, при заливке рекомендуется использовать бетон марки М 300 (или выше). Эти параметры применимы к четырехстоечным моделям рамного типа и двухстоечным с нижней синхронизацией, так как подобные конструкции уже сами по себе обладают достаточной жесткостью.

А вот для установки двухстоечных подъемников с верхней синхронизацией или без нее (то есть двух отдельных стоек) нужно более прочное основание из бетона марки М 400, именно он используется для ответственных нагруженных конструкций, при этом толщина заливки может достигать 30 см (рекомендуется дополнительно использовать армирующую сетку). Иногда для придания дополнительной надежности отдельно стоящим стойкам к ним монтируют специальные нижние балки, усиливающие основание. Это позволит работать с автомобилями большой массы. Более подробные требования по заливке фундамента вы найдете в инструкции от производителя к конкретной модели подъемника.

Важно знать! После заливки бетона нужно выждать время, пока он наберет прочность, а не просто затвердеет. Как правило, этот период длится не менее 28 дней

Только после этого на основание можно устанавливать подъемник.

Кстати, пол можно покрасить или выложить на нем плитку – это позволит дополнительно продлить срок его эксплуатации, к тому же, так будет легче удалять с него загрязнения. Это влияет и на безопасность работы, особенно, когда на пол капают смазочные материалы.

Если подъемник двухстоечный, то для удобства заезда автомобиля и правильности расположения колес относительно стоек можно нарисовать на полу две ровные направляющие. Так удастся ровно разместить автомобиль на подъемнике и избежать перевеса на одной из стоек.

Существует и еще один вариант монтажа, который применяется при установке ножничных автоподъемников. Обычно к нему прибегают в случае, если в помещении мало свободного места. Особенностью данного вида оборудования является возможность монтажа «в пол». То есть, в полу проделывается проем, размеры которого равны габаритам подъемника в сложенном виде. Установка производится таким образом, чтобы платформы подъемника сравнялись с уровнем пола, и на данном участке можно было выполнять обслуживание или оставить его свободным для заезда автомобилей. Такой скрытый монтаж также подразумевает заливку фундамента с соблюдением прочностных характеристик бетона.

Варианты моделей автомобильных подъемников

При решении самостоятельного изготовления подъемника, необходимо подобрать детали для него. Начинать следует с поиска механизма привода и стопорного устройства. Такие детали обычно можно найти:

На предприятиях, где есть старая техника.
В магазинах, реализующих различные детали для техники.
На предприятиях, производящих обновление оборудование.
В пунктах приема металлолома.

Для изготовления автоподъемника этого вида потребуются два гидроцилиндра необходимой мощности и размеров, компрессор и гидрошланги высокого давления. Схема автоподъемника ножничного вида наиболее простая в изготовлении, но надежный тормоз сделать сложно. Поэтому при повреждении шланга или гидроцилиндра возникнет опасная ситуация.

Электродвигатели с редукторами и валы, которые необходимы для вилочных или в виде платформы подъемников, быстрее отыскать там, где производят замену старого станочного парка новым. Это будет стоить значительно дешевле, по сравнению с ценой токарных червяков. Стопор этого устройства также имеет простую конструкцию – косая планка со стопором изготовлена из стали размером 2 см в толщину.

Если решено, все-таки сделать самостоятельно подъемник для автомобиля, то перед выбором схемы лучше посмотреть на практике, как выглядит это устройство, как оно работает, безопасно ли оно. При этом вы рискуете не автомобилем, а собственной жизнью. Если при падении автомобиля под ним будет другой человек, то его жизнь также будет под угрозой.

Вариант №1

Изделие будет фиксироваться на стенах, поэтому такое устройство служит для проведения ремонтных работ в гаражных условиях.

Необходимые элементы:

Три стальных уголка 7,5 х 7,5 см.
Редуктор червячного типа. Его наименьшая грузоподъемность должна быть не менее 300 кг, а показатель передаточного числа не менее 60 кг.
Плита из стали толщиной 10 мм. Если есть старый станок, служащий для работ по металлу, то такую плиту можно снять с него (плиту можно вытащить самостоятельно).
Болты и гайки.
Две металлические цепи, лучше, чтобы ее звенья были не менее 3 см в диаметре.
Мощный крюк.
Стальной трос диаметром 5 мм.
Звездочки 2 штуки различных диаметров.

Порядок сборки

Зафиксировать стальные уголки на стенах гаража, чтобы капот автомобиля был ниже по высоте.
На уголки подъемника необходимо монтировать стальную плиту и зафиксировать ее болтами М8 – 8 штук. Так как непосредственного крепления плиты и уголков не будет, то плиту можно передвигать относительно мотора.
Самостоятельно установить «червячный» редуктор.
Закрепить звездочки большего размера на вале привода редуктора.
На стальной плите в необходимом месте выполнить отверстие и просунуть в него цепь, затем соединить в кольцо.
Установить звездочку меньшего диаметра на валу выхода редуктора.
В плите выполнить два отверстия для второй цепи.
Просунуть вторую цепь через эти отверстия, один конец цепи набросить на меньшую звездочку, а на втором конце закрепить крюк.
Сборка закончена.

Ножничный подъемник своими руками

Для обслуживания автомобиля в условиях станции технического обслуживания используется куча специального оборудования, от копеечного до очень дорогого, совершенно недоступного частному мастеру или просто владельцу транспортного средства, который привык своими руками обслуживать машину. Есть очень узкоспециализированные устройства, которые могут пригодиться частнику раз-два в год. А есть и такие, без которых любой ремонт или профилактика просто невозможны. Автомобильные подъёмники — как раз тот случай.

Зачем он нужен

Покупать его в большинстве случаев не имеет смысла. Как с точки зрения финансов, так и с точки зрения свободного места в гараже. Хотя, для владельцев машин, имеющих большой гараж-мастерскую, его наличие уже огромный плюс.

Во-первых, не будем усложнять жизнь и копать смотровую канаву, которая в принципе, кроме как для доступа к днищу больше ничего не даёт. Однако в случае с подъёмником любого типа получаем определённую выгоду:

очень удобно проводить сварочные и рихтовочные работы по кузову;
работы по обслуживанию и замене ходовой части, подвески, тормозов, выхлопа и всей трансмиссии;
шиномонтаж и замена колес при помощи подъёмника проходит быстрее и проще;
можно совмещать профилактический осмотр с мелким ремонтом.

Рыночные цены

Словом, преимуществ-то много, но вот цена кусается. К примеру, один из самых надежных видов, ножничный, стоит в пределах 150-220 тысяч рублей. Цена кусается, тем более, если придется обслуживать десятилетнюю девятку, которая стоит втрое дешевле. Да и качество дешевых изделий оставляет желать лучшего, а более-менее серьезные модели можно купить уже от 300 тысяч.

Чтобы не тратить такую сумму, вполне возможно сделать его своими руками. Стоит ознакомиться с заводскими образцами и взвесить все за и против, чем мы сейчас и займёмся. Некоторые чертежи и схемы ножничных устройств мы разместили на страничке и они, возможно, натолкнут на нужную конструкторскую мысль. Понятно, что копировать размеры со схем не имеет смысла, поскольку условия бывают разные, как и разные требования к механизму.

Требования к оборудованию

В первую очередь, от этого оборудования понадобится возможность подъёма машины на такую высоту, на которой удобно её обслуживать. Можно просто приподнять, а можно поднять на полный человеческий рост

Кроме этого надо продумать привод и систему подъемного механизма, продумать управление, регулировку и крепление к полу гаража. Кстати, большинство заводских изделий наглухо крепятся на анкеры к полу и бетонируются. Это необходимо, чтобы исключить опрокидывание и снизить риск получения травмы и порчи имущества, тем не менее, есть и самоходные гидроподъёмники.

Привод и подъёмник

Привод всех подъёмников может быть как гидромеханическим, так и электромеханическим. В первом случае для подъёма эстакады или стола используется электрический двигатель с помпой и система гидравлических цилиндров. Принцип работы его довольно прост и он понятен по схемам и приведённым чертежам. Как правило, для работы гидростанции подъемника используется трехфазный электродвигатель на 380 Вольт, а гидравлическая арматура должна быть строго выверена по параметрам в зависимости от ожидаемой нагрузки.

Бюджетные гидростанции работают и от 24-вольтового электродвигателя, но их грузоподъемность сильно ограничена, а надежность, исходя из страны изготовления, невероятно низка. Именно поэтому гораздо рациональнее и дешевле будет собрать самому, чем покупать китайский металлолом, хотя производитель производителю рознь.

урок

Как бы там ни было, но к проектировке и технологическим инженерным расчётам нужно подходить очень серьёзно. Так, необходимо будет вычислить минимальное сечение балок, расчёт осей гидроцилиндров, подбор гидроцилиндров по производительности и длине штока, правильно подобрать гидронасос и систему управления

Особое внимание при проектировке уделяют безопасности и аварийным механизмам подъёма/опускания автомобиля

Задача довольно непростая, но решаемая. При наличии материалов и знаний можно собрать небольшой ножничный подъёмник, который станет полезным не только вам, но и вашим друзьям и соседям. Удачной проектировки!

Как установить двухстоечный подъёмник?

Выбор и покупка двухстоечного подъёмника, это лишь часть работы, которую предстоит сделать перед тем, как начать использовать его у себя в автосервисе. Важным вопросом остаётся установка подъёмника. 90% наших клиентов доверяет установку нам, но некоторые решают самостоятельно справиться с этой задачей. Специально для тех, кто решил установить подъёмник у себя в сто или гараже, мы написали небольшую шпаргалку.

Далее мы покажем последовательность действий, которую нужно соблюдать для установки подъёмника:

1. Определяем место установки двухстоечного подъёмника, его наиболее удобное расположение для работы. Проверяем, чтобы к месту установки было проведено электричество.

2. Распаковка и проверка комплектующих. Проще всего убедиться в наличии всех деталей можно с помощью паспорта. Просто загляните в него и проверьте всё по списку.

3. Фундамент.

Существует два варианта фундамента:

По паспорту изготовителя. По всему периметру помещения заливается стяжка толщиной не менее 200 мм.
Заливка тумб. Заливка тумб под стойки подъёмника размерами 1м*1м*1м. Это вариант используется, если невозможно сделать стяжку по всему периметру помещения.

Если стяжка пола залита марками бетона 150, 200 или 250, то рекомендуем применить химические анкера. Химический анкер – клей на основе эпоксидной смолы.

После заливки стяжки или тумб стоит подождать, согласно ГОСТу, 28 суток. Время высыхания химических анкеров зависит от следующих факторов: температура, влажность, плотность бетона, состояния грунтовых вод.

4. Установка двухстоечного подъёмника:

Устанавливаем стойки подъёмника вертикально друг напротив друга.

Между стойками крепим переездную планку (напольную пластину).
Далее с помощью уровня выравниваем стойки по горизонтали и вертикали.
Крепим стойку клиновым анкером, который входит в комплект поставки, к бетону. Просверливается отверстие в бетоне, в соответствии с диаметром анкеров. В это отверстие забиваем анкер и зажимаем моментным динамометрическим ключом.

Снимаем переездную рамку (напольную пластинку) и протягиваем троса с левой колоны в правую и наоборот, в соответствии со схемой в инструкции по эксплуатации подъёмника.

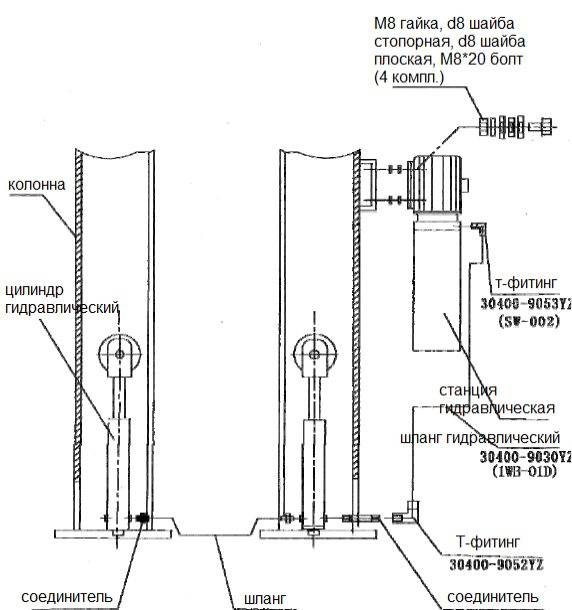

Подключаем гидравлические шланги к цилиндру в обеих стойках. Укладываем обратно переездную планку.

Надеваем подъёмные лапы на каретки и закрепляем с помощью пальца-фиксатора.
Вешаем двигатель на стойку и прикрепляем болтами. К двигателю подключаем шланг гидравлической системы.
Подключаем подъёмник к сети и заправляем бочок маслом.
Запускаем подъёмник нажав на кнопку подъёма. Для плавной работы подъёмника стоит 1-2 раза поднять лапы на максимальную высоту, до упора.

Проблемы, которые могут возникнуть во время работы с подъёмником, и их решения описаны в таблице ниже.

Проблема №	Поломка	Решение
1	Разная высота кареток	Отрегулируйте натяжение кабелей и затяните гайки
2	Не работает система фиксации кареток	Откройте защиту с колонн и проверьте замок блокировки. Отрегулируйте или используйте машинное масло.
3	Не работает мотор	Отключите питание. Проверка и замена должны производиться квалифицированными электриками.
4	Не поднимает или движется очень медленно при спуске	Почистите клапан спуска или замените при необходимости.
5	Утечка в шлангах	Используйте самоклеящуюся ленту и затяните гайки.
6	Другие	Если не можете самостоятельно решить проблему, свяжитесь с сервисной службой.
7	Посторонний шум при подъеме и спуске	Смажьте движущие и контактирующие элементы внутри колонн при помощи смазки. Смажьте тросы и шкивы при помощи машинного масла.

Какие типы подъемников бывают

Подъемники существуют различных вариаций исполнения, отличающиеся по способу поднятия автомобиля и типу привода. Для ремонта автотранспорта основными применяются три вида приводов:

цепные механизмы;
винтовые;
гидравлические системы.

Способ поднятия автомобиля играет немаловажную роль в конструкции, подъемник для гаража может быть вилочным, ножничным, либо платформенным исполнением. Наиболее популярными являются вилочные винтовые агрегаты, основой которых является длинный вал с резьбой из инструментальной стали. Детали агрегата способны выдерживать нагрузку среднестатистического автомобиля, сделать своими руками механизм практически невозможно, ввиду сложной конструкции вилок.

Виды подъемников для ремонта автомобилей

Своими руками проще всего изготовить подъемник платформенной конструкции с применением винтового механизма.
