Огнестойкость
Огнестойкие свойства противопожарных дверей в большой мере зависят от размеров стеклянной вставки и варианта наполнения проема.
Для моделей с площадью стеклянной поверхности, не превышающей 25 %, существует отдельная классификация. В маркировке этой характеристики используются буквы E, I, S и числа.
E характеризует появление трещин на дверях, через которые может проникать дым, огонь.
I – показатель уменьшения теплоизолирующей способности полотен, сопровождающейся перегреванием внутренней части конструкции в целом.
S – индикатор снижения способности дверей изолировать помещение от дыма.
В зависимости от типа используемого наполнения дверных проемов с площадью стекла, меньшей 25 % всей поверхности, двери подразделяются на категории EI-15, EI-30, EI-60.
Число обозначает количество минут до потери огнестойкости. Двери первого типа имеют число, равное или превышающее 60 в маркировке, что обозначает минимальное время стойкости.
Для противопожарных дверей второго типа максимальное время составляет 60 минут, а минимальное 30. Модели 3 типа характеризуются самой маленькой стойкостью потому, что могут выдержать максимум 30 минут пожара, и минимум 15.
Дымогазонепроницаемые модели дверей со стеклянной вставкой, не превышающей 25 % общей площади полотен, в зависимости от вида наполнения проемов подразделяются аналогично на классы EIS -15, EIS -30, EIS -60 и более.
Если продолжительность достижения предела огнестойкости по разным показателям отличается, то цифра ставится не одна в конце, а после каждой буквы. Например, возможна маркировка E 60,I30, S15.
Это значит, что дым может начать просачиваться через железные полотна через 15 минут, тепло перестанет изолироваться через 30 минут, а трещины могут появиться через час.
Для разновидности дверей с большой площадью стекла, превышающей 25 %, в маркировку вводят букву W, которая характеризует попадание потока тепла в помещение на расстояние до полуметра.
Маркировка противопожарных дверей с большой площадью стекла выглядит так: EIW. При буквах рядом указывают цифры, обозначающие количество минут.
При рассмотрении дверей как элемента строительных конструкций в характеристики вводится параметр R – продолжительность временного интервала, после которого нарушается несущая способность.
Нормативы по месту установки
Серьезное влияние на уровень и количество требований к установке противопожарных дверей оказывает функциональное назначение зданий и помещений, на входе в которые они монтируются. Для некоторых категорий построек разработаны специальные правила, призванные обеспечить возможность их безопасной эксплуатации. Некоторые из них следует рассмотреть подробнее.
Лестничные клетки и лифтовые холлы
Необходимость установки противопожарных дверей на входах в лестничные клетки и лифтовые холлы легко объяснима. Дело в том, что указанные части здания в обязательном порядке используются для эвакуации людей.
Поэтому к подобным противопожарным конструкциям предъявляются следующие требования:
- ширина двери – не менее 80 см, а для некоторых категорий построек – 120 см;
- высота конструкции – от 190 см;
- предел огнестойкости – не менее 30 минут, для отдельных зданий и сооружений – 60, 90 или даже 120 минут.
Электрощитовые
Работоспособность системы электроснабжения здания выступает одним из обязательных условий для проведения оперативной эвакуации людей и эффективного использования лифтов, систем дымоудаления и пожаротушения, а также других инженерных сетей. Поэтому на входе в электрощитовые, отвечающие за исправное энергообеспечение постройки, обязательно устанавливаются противопожарные двери.
Требования к ним определятся по схеме, описанной выше для лестничных клеток и лифтовых холлов. Они зависят от назначения постройки, площади электрощитовой и других подобных параметров.
Школы и ДОУ
Большая часть объектов сферы образования относится к местам массового скопления людей. Особенно высокие требования в вопросах пожарной безопасности предъявляются к школам и детским дошкольным учреждениям. Такой подход объясняется необходимостью повышенного уровня защиты жизни и здоровья детей.
Одним из обязательных условий для его обеспечения выступает установка противопожарных дверей. Она осуществляется в соответствии с несколькими стандартными правилами:
- место монтажа – пути эвакуации;
- требования к габаритам огнестойких конструкций – традиционные: высота – не менее 190 см, ширина – от 80 см;
- предел огнестойкости определяется в зависимости от масштабов постройки, но не менее 30 минут.
Проектная документация на строительство ДОУ, школ и других образовательных учреждений проходит обязательную государственную экспертизу. Одним из ее этапов является проверка соответствия принятых проектировщиками решений действующим правилам в области противопожарной безопасности.
Складские помещения
Необходимость установки противопожарных дверных конструкций на входе в складские помещения определяется в зависимости от вида и характеристик товаров, веществ и материалов, хранящихся внутри. В зависимости от этого параметра все объекты делятся на несколько категорий:
- «А» — складские помещения с повышенной взрывопожароопасностью. Пример – станции для хранения легковоспламеняющихся жидкостей, аккумуляторные установки стационарного типа и т.д.;
- «Б» — взрывопожароопасные склады (цеха по изготовлению древесной муки, станции по производству дизельного топлива);
- «В» — пожароопасные помещения. Делятся на 4 группы – от В1 до В4. Примеры – торфяные хранилища, автомастерские, трансформаторные подстанции и подобные постройки;
- «Г» и «Д» — склады с умеренным и пониженным уровнем пожароопасности.
Для складских и производственных помещений первых трех категорий предусматриваются повышенные требования противопожарной безопасности. Одно из них – установка огнестойких дверей. Минимальные характеристики конструкций определяются в зависимости от параметров конкретного здания. Например, для складов категории В3 и В4 требуется монтаж противопожарных дверей с пределом огнестойкости не менее 30 минут.

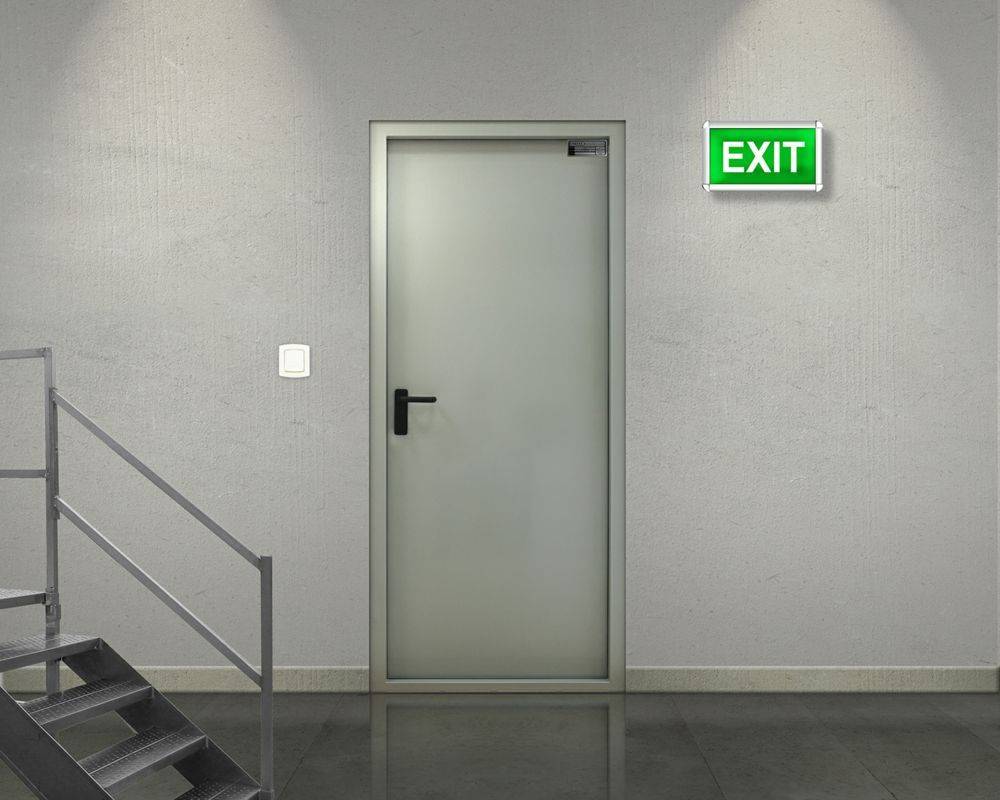

Пути эвакуации
Монтаж огнестойких дверей на путях эвакуации любых построек, которые относятся к местам массового скопления людей – одно из обязательных правил в области пожарной безопасности. К подобным конструкциям предъявляются стандартные требования, в числе которых:
- открывание по направлению движения людей к эвакуационному выходу из здания;
- минимальные габариты – ширина от 80 см и высота от 190 см;
- предел огнестойкости – 30 минут и выше.

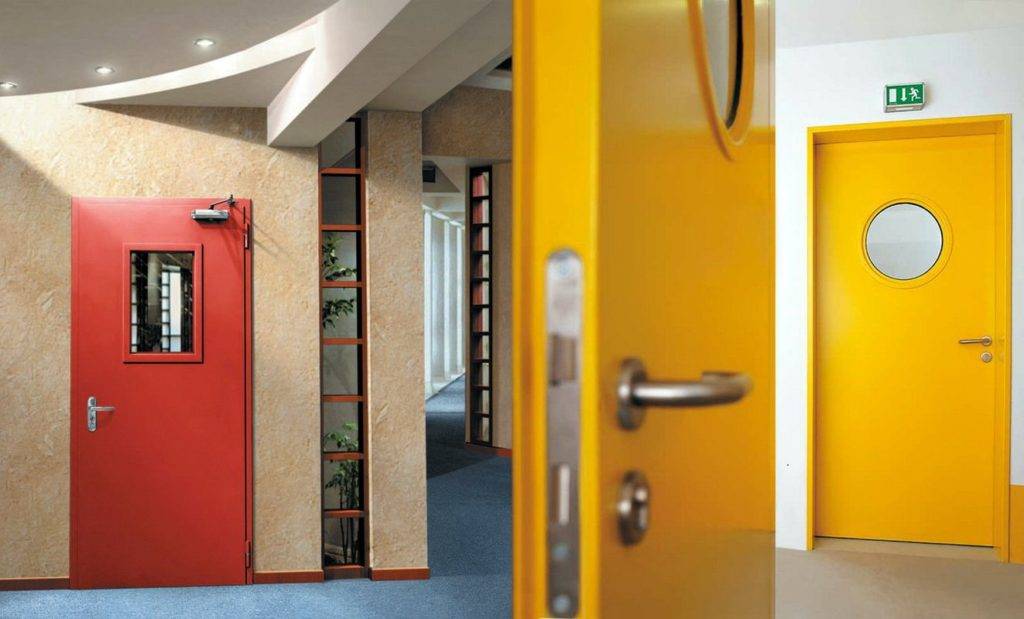

Какие бывают противопожарные двери?
Тип двери определяется не только пределом ее огнестойкости. Различным бывает и материал, из которого дверная конструкция изготавливается.
Противопожарными свойствами могут обладать даже двери, изготовленные из древесины. Требования в таким изделиям зафиксированы в государственном стандарте ГОСТ 6629-88. В Советском Союзе деревянные дверные конструкции, обладающие заданной огнестойкостью, обивались тонкими листами железа, внутрь полотна обязательно устанавливалась асбестовая прокладка.
Современные огнестойкие двери из дерева изготавливают иначе: древесину плотных пород либо пропитывают огнезащитным составом, либо минимизируют количество этого материала, заполняя внутреннее пространство дверного полотна негорючим наполнителем.
Металлические двери повышенной огнестойкости производят из металлического уголка и стальных либо термостойких алюминиевых листов. Толщина металла составляет не менее 1 мм. Такие дверные конструкции отличаются высокой огнестойкостью и более долговечны, чем деревянные.
Стеклянные двери с огнестойкими качествами — это каркас из термостойкого алюминия и многослойное стекло либо композитный материал, стойкий к тепловому воздействию. Главная характеристика противопожарных дверных конструкций из стекла — внешняя привлекательность. Их устанавливают в офисах, деловых центрах, выставочных галереях.
Дизайн пространства здесь стоит на первом месте, однако места установки дверей регламентируются нормативами. Помимо требований СНиП все противопожарные двери должны иметь устройство самозакрывания. Не закрытая плотно конструкция не сможет выполнить свои основные огнезащитные функции.
Правильный выбор
Варианты противопожарных дверей
Хотя статья о монтаже противопожарных дверей (ПД), необходимо вернуться на предыдущий этап – рассмотрение вариантов видов, типов изделий, их модификаций, если, конечно, в спецификации проекта на строительство, реконструкции или капитальный ремонт точно не указана маркировка, размеры и производитель. Во всех других случаях, желательно понять какие изделия лучше «впишутся» в существующий интерьер, будут отвечать всем требованиям по техническим характеристикам.
Тогда их будет проще и удобней установить:
Если речь идет о производственном помещении – столярной мастерской, цехе с пожароопасной технологией, оборудованием, или складе, где хранятся горючие, сгораемые материалы, сырье, товары, то лучше, проще и, что немаловажно дешевле, остановить свой выбор на самой простой глухой ПД без каких-либо излишеств вроде дополнительной декоративной отделки из хромированной стали, со стандартным замком с ручкой; покрытую производителем нитроэмалью или порошковой окраской в один из традиционных цветов. Как правило, это серый, белый, красный, реже – коричневый, синий цвет
Такие же незамысловатые двери подойдут для технических помещений, складов, выходов по лестницам в чердаки для административных, офисных зданий, учебных или лечебных учреждений
Как правило, это серый, белый, красный, реже – коричневый, синий цвет. Такие же незамысловатые двери подойдут для технических помещений, складов, выходов по лестницам в чердаки для административных, офисных зданий, учебных или лечебных учреждений.
Минус – дверь будет открываться более тяжело по сравнению с обычной из-за своего веса, и не очень радовать взор своим внешним видом. Но, ведь место их монтажа – функциональная рабочая обстановка.
- Для установки в коридорах, на этажах больничных, санаторных, офисных, гостиничных комплексов наиболее правильным выбором будут остекленные деревянные, металлические или стеклянные двери с каркасом полотна из стали, термостойкого алюминиевого сплава. Плюсы – возможность осмотра, обзора, инсоляция, отличный внешний вид.
- Для установки в жилых зданиях лучше подойдут деревянные двери с небольшим весом, наиболее подходящие по дизайну; стоимостью в зависимости от пожеланий собственника, заказчика.
Важно: обязательное наличие сертификата ПБ, технического паспорта на изделие; соответствие заявленным размерам товара фактическим. К сожалению, на этих всего трех обязательных к выполнению ключевых моментах при выборе противопожарных дверей «споткнулся» далеко не один заказчик и покупатель
На самом деле, многих проблем можно заранее избежать, проявив внимательность и настойчивость в этом вопросе, ведь это законные, обоснованные требования любого покупателя.
Нормативные требования
Основным документом, регламентирующим применение противопожарных дверей является Федеральный закон ФЗ № 123 «Технический регламент о требованиях пожарной безопасности». Согласно этому закону наличие противопожарных дверей является обязательным требованием для устройсва аварийных выходов, противопожарных преград, ограждений лифтовых шахт, путей эвакуации. По действующим «Сводам правил» и СНИПам в промышленных зданиях — все проходы между складскими помещениями, цехами и комнатами общего пользования должны быть разделены противопожарными дверями. Кроме того, установка противопожарной двери требуется в складских помещениях, а также в тех помещениях, где большая вероятность воспламенения оборудования, в жилых домах, в которых первые этажи предусмотрены под магазины и офисы. Более детально особенности применения огнестойких конструкций определяют следующие нормативные документы:
- Свод Правил СП1.13130.2009 «Системы противопожарной защиты. ЭВАКУАЦИОННЫЕ ПУТИ И ВЫХОДЫ»
- Свод Правил СП2.13130.2009 «Системы противопожарной защиты. ОБЕСПЕЧЕНИЕ ОГНЕСТОЙКОСТИ ОБЪЕКТОВ ЗАЩИТЫ»
- Свод Правил СП4.13130.2009 «Системы противопожарной защиты. ОГРАНИЧЕНИЕ РАСПРОСТРАНЕНИЯ ПОЖАРА НА ОБЪЕКТАХ ЗАЩИТЫ. Требования к объемно-планировочным и конструктивным решениям»
- ГОСТ Р 51136-2008 «Стекла защитные многослойные. Общие технические условия».
- ГОСТ Р 53307-2009 «Противопожарные двери и ворота. Методы испытаний на огнестойкость»
- ГОСТ Р 53308-2009 «Конструкции строительные. Светопрозрачные ограждающие конструкции и заполнения проемов. Методы испытаний на огнестойкость».
Большинство из указанных нормативных документов вступило в действие с 1 января 2010г.
Противопожарные двери изготавливают в соответствии с существующими техническими требованиями. Кроме того, противопожарная дверь должна подлежать обязательной сертификации. Документом, подтверждающим сертификацию данной двери, является сертификат пожарной безопасности, выданный соответствующим органом по сертификации на основании результатов испытаний продукции испытательной лабораторией, аккредитованной в системе сертификации противопожарной безопасности.
В случае поставки контрафактной продукции возникает основание для возбуждения уголовного дела и привлечения виновных по статье 238 УК РФ: «Производство, хранение, перевозка либо сбыт товаров и продукции, выполнение работ или оказание услуг, не отвечающих требованиям безопасности». Статья предусматривает лишение свободы и штраф. Поставщик будет обязан устранить нарушения и заменить двери.
Наиболее важным критерием является огнестойкость противопожарной дверной конструкции
Для обозначения этого качества изделия используются символы E и I. Обычно они указываются парно, так как их показатели равны. Первая из букв указывается на запас прочности полотна, другая – на степень его теплонепроницаемости. Эти характеристики выражаются во временном эквиваленте, и в зависимости от уровня стойкости разделяются на три типа:
- 1 тип. К нему относятся двери класса EI-30, способные сдерживать огонь в течение получаса.
- 2 тип. Модели с обозначением EI-60 рассчитаны на часовую устойчивость к огневому воздействию.
- 3 тип. Показатель EI-90 означает высшую степень надежности конструкции, обеспечивающую защиту помещение не менее чем полтора часа.
Классификация по материалам
Противопожарные двери также классифицируются по материалам, из которых изготовлена их конструкция:
Металлические (стальные) противопожарные двери.
Деревянные противопожарные двери (древесина обработана антипиренами).
Противопожарные двери с частичным или полным заполнением светопрозрачными конструкциям (огнестойкой стекло в каркасе);
Противопожарные входные изделия также подразделяются по размерам и конструкции:
- Двери. Подходят для размещения в обычных проемах в различных помещениях. Могут иметь одностворчатую и двустворчатую конструкцию.
- Ворота. Предназначены для оснащения широких проемов, используемых для въезда техники. Могут быть распашными, сдвижными или секционными.
- Люки. Применяются для оснащения нестандартных по размеру проемов. Могут быть использованы как на вертикальной, так и на горизонтальной плоскостях.
Места установки
Назначение противопожарных дверейПо месту монтажа противопожарные двери делятся на следующие виды:
Входные (перекрывают входы и выходы по наружному периметру здания: входы в подъезды, эвакуационные выходы, выходы на кровлю и балконы и т.д. );
Внутренние (офисные, квартирные, лифтовые двери);
Технические (для помещений с электрооборудованием, мусоросборочных камер, проходов по производственным помещениям и т.д. ).
Установка полотна
Финальный этап — монтаж дверного полотна противопожарного назначения. Для его выбора нужно обратиться к положениям СНиП и ГОСТ, в которых указывается, какой класс дверей устанавливается в тех или иных условиях. Дверные петли должны обеспечивать полное открывание дверного полотна, а ширина между каркасом и полотном должна быть не больше 3 мм. Противопожарную конструкцию комплектуют доводчиком.
После монтажа дверного блока необходимо заделать пустоты, используя для этого минеральную вату или штукатурку с огнеупорными качествами. Отделку швов закрывают наличниками.
Желательно, чтобы установка таких изделий производилась соответствующими фирмами, имеющим специальные разрешения и лицензии. И хотя внешними данными такие двери не отличаются от обычных конструкций, но в случае пожаров они защитят помещение от возгорания. Предел огнестойкости позволяет вызвать пожарную службу или эвакуировать людей.
Пошаговая инструкция по монтажу
Монтаж противопожарных дверей включает этапы по установке короба, полотна и регулировке доводчика. Для работ потребуются инструменты: перфоратор, бур с наконечником, молоток, нож, рулетка. Пригодятся также строительный уровень, малярный скотч, монтажная пена, болты и шурупы.
Работы начинаются с монтажа дверного короба (рамы). Подготовка проема включает очистку поверхностей от старой штукатурки и лакокрасочных покрытий до несущих стен.
Затем полотно снимается с коробки. Рама устанавливается в монтажный проем, не повреждая термореактивный уплотнитель, который крепится по периметру.
С помощью строительного уровня необходимо выполнить регулировку положения короба. Затем конструкция фиксируется с помощью клиньев, обработанных противопожарным составом. Клинья вставляются в зазоры между дверной рамой и несущими стенами.
Следующий этап включает предварительную оценку правильной установки двери. Полотно навешивается на короб. В закрытом положении необходимо проверить зазор между каркасом и полотном, расстояние должно быть одинаковой ширины по всему периметру. Проверяется плавность движения посредством открытия и закрытия створок.
Полотно снимается, коробка фиксируется в монтажном проеме. Необходимо просверлить через короб отверстия в стеновой панели на требуемую глубину. Затем анкерные болты плотно вкручивают, не допуская смещения дверного каркаса. С каждой стороны требуется не меньше 3 болтов. Стыки со стеновыми панелями заполняют герметиком с огнеустойчивыми качествами.
Следующий этап — монтаж полотна. Дверь необходимо навесить на коробку. Проводится 10-20 циклов открывания и закрывания. При правильном монтаже на дверь устанавливается замочный механизм и ручки. Замок и фурнитура должны поворачиваться плавно, без усилий.
Зазоры между коробом и несущей конструкцией заполняются песчано-цементным огнеупорным составом либо противопожарной монтажной пеной. В закрытом положении дверь оставляют на сутки до высыхания и затвердевания швов.
Затем монтируются доводчики. Для двупольных конструкций необходимо 2 элемента, которые фиксируются на каждой створке. Эксплуатация огнестойких дверей без систем для самозакрывания запрещена.
Проверяется работа механизмов и плавность хода коробки. При исправной работе конструкции необходимо вызвать представителей пожарной службы. Инспектор должен проверить соответствие нормативам монтажных работ, результаты проверки протоколируются. В документе указывается класс огнестойкости, ставятся подписи и печати. Сертификат действителен в течение 3 лет, если в конструкцию не будут вноситься дополнительные изменения.
Проем и его подготовка
Чтобы при монтаже дверного блока не нарушить норм СНиП, необходимо правильно выполнить подготовку дверного проема. Сама процедура не предполагает незнакомых действий, все делается, как и в случае с обычной конструкцией. Необходимо убрать предыдущий короб и зачистить поверхности.
Прилегающую площадь тоже очищают от посторонних предметов. При креплении двери придется ее несколько раз распахнуть, чтобы проверить, насколько правильно ее установили, поэтому посторонние предметы мешать это сделать. Помимо этого, они могут создать дополнительный источник воспламенения.
Если противопожарная коробка не слишком надежная, ее укрепляют специальной рамой. Она же заберет и часть нагрузки.
Как не нарваться на контрафактную продукцию
Компания, которой вы заказали установку противопожарной двери, должна помимо паспорта дверного блока и сертификата пожарной безопасности предъявить по вашему требованию лицензию, дающую право монтировать средства пожарной безопасности. Шильдик двери содержит её характеристики и информацию о производителе
Обратите внимание на материал, из которого изготовлен дверной блок, и его маркировку в документации, представленной исполнителем
Хорошо прилегающая армированная термолента и наличие резинового уплотнителя – гарантия герметичности двери в случае возникновения пожара. О добросовестности компании-изготовителя можно судить по качеству обработки дверного блока. Вряд ли плохо окрашенная дверь будет отличаться повышенной точностью исполнения. К тому же непрокрашенные участки дверного полотна в процессе эксплуатации могут подвергаться коррозии.
Выберите ли вы стандартные противопожарные двери, двупольные с выпадающим порогом для противопожарных дверей или однопольные глухие, с остеклением или без, планируете ли вы установку таких дверей на лестничной площадке жилого здания или на производстве, вы получите дополнительную страховку своего имущества и жизни близких вам людей, если доверите изготовление и монтаж дверного блока опытным профессионалам НПО «Пульс». Цена, которую вы заплатите за нашу работу, вас приятно удивит.
Платные образовательные услуги
Стипендии и иные виды материальной поддержки
Материально-техническое обеспечение и оснащенность образовательного процесса
Какие есть требования к пожарным выходам?
В соответствии с требованиями СНиП, эвакуационные выходы должны обеспечивать людям:
- выход из помещений 1 этажа строения на улицу либо сразу, либо через коридор;
- выход из помещений, расположенных на других этажах здания, в коридор либо холл, ведущий на улицу, при этом каждая лестничная площадка оборудуется огнестойкой дверью;
- проход в находящееся рядом помещение, где есть выход к лестничной площадке или коридору, ведущему за пределы здания.
При любой этажности здания помещения, расположенные в цоколе или подвале, должны иметь доступ непосредственно на улицу. Эвакуационный выход не может иметь проемов с раздвижной дверью либо турникетом.
Количество пожарных выходов, в каких помещениях они расположены, зависит и от количества людей, одновременно пребывающих внутри. В детских садах, школах, медицинских учреждениях и домах престарелых, если в помещении пребывает более 10 человек, предусмотрено наличие минимум 2 эвакуационных выходов. Для гостиниц и общежитий эта же норма действует для каждого этажа постройки. Цокольные и подвальные помещения площадью от 300 кв. м, внутри которых одновременно находятся более 15 человек, также имеют 2 пути эвакуации в случае пожара.
Алгоритм действий в случае возникновения пожара рассчитывается на этапе проектирования строения. Места установки противопожарных дверей, их количество и свойства зависят от назначения и этажности здания. Заранее рассчитывается количество людей, находящихся одновременно в одном помещении, определяется количество эвакуационных выходов, их ширина и места, куда устанавливаются дверные полотна и коробки повышенной огнестойкости.
Требования к дверям и их установке согласно СНиП и ГОСТ
Основанием для установки в помещении противопожарных дверных полотен и коробок становится либо проект будущего строения, либо требования, сформулированные инспектором пожарного надзора после проведения проверки в уже существующем здании.
СНиП 21-01-97 определяет полный перечень мест, где необходима установка дверей с повышенной огнестойкостью. В этот список входят дошкольные учреждения, дома престарелых, гостиницы и санатории, заведения культуры, торговые и офисные центры, предприятия бытовых услуг и т.д. Монтаж противопожарных дверных конструкций необходим и в складских помещениях, если там организовано хранение взрывоопасных и легковоспламеняющихся веществ.
СНиП 21-01-97 обозначает лишь требования к противопожарным дверям при выборе мест их установки. Однако в этом документе не регламентируются правила их монтажа непосредственно на объекте.
Тем не менее можно сформулировать базовое правило установки противопожарных дверей. Оно запрещает применять в ходе монтажа любую дополнительную фурнитуру, если она не входит в комплект или не была приобретена у поставщиков противопожарной продукции. Запрещено самостоятельно окрашивать такие конструкции, поскольку это может снизить эксплуатационные характеристики дверного полотна.
Самостоятельная установка огнеупорной двери: пошаговая инструкция
Толщина перегородки, согласно ГОСТа и СНиП, должна быть не менее 12,5 см. Если толщина стены меньше этого показателя, то перед непосредственной установкой показатель необходимо довести до соответствующей нормы. Стоит помнить, что дверь должна беспрепятственно открываться на всю ширину, поэтому стоит очистить прилегающею территорию от посторонних предметов.
Далее определимся с полным перечнем инструмента, который понадобится для проведения всей работы:
- Бур с наконечником победитового типа.
- Перфоратор.
- Молоток, нож, малярный скотч.
- Монтажная пена.
- Рулетка, уровень, болты.
Первым делом собирается коробка. Вся работа заключается в скреплении уголков шурупами. После чего дверную коробку устанавливают в проем и закрепляют колышками. Выравнивание элемента происходит с помощью рулетки и уровня. Необходимо соблюдать уровень зазоров – со всех сторон они должны быть одинаковыми. Для анкерных болтов высверливаются отверстия в стене сквозь дверную коробку. Дверная коробка закрепляется с помощью болтов – минимум по 3 болта с каждой стороны. Стыки заполняются огнеустойчивым герметиком.
Ширина зазора между полотном и дверной коробкой должна быть в пределах 3 мм, но не более. Устанавливается само полотно как и обычная входная дверь. Здесь только есть один нюанс – петли не должны препятствовать полному открытию двери. Наличники обрабатывают специальным раствором, который придаст элементам огнеупорных свойств. Лучше всего наносить три слоя, после чего дать им просохнуть, а затем уже устанавливать.
После завершения работы убедитесь в том, что все элементы прочно закреплены и правильно функционируют. Проверьте работу замка, он должен работать без перебоев. Сама дверь должна открываться плавно, без приложения больших усилий. При открывании не должно быть посторонних звуков: скрипов, щелканий, постукиваний. Если все работает исправно – вызывайте пожарного инспектора, который должен убедиться в правильности монтажа, а результат проверки занести в протокол со всеми необходимыми подписями и печатями.
