Положительные стороны откидных дверей для гаража
Плюсов у данного типа ворот множество, но особенно выделить нужно такие:
створки прочные и жесткие, что позволяет защитить помещение от проникновения злоумышленников;
особенности данных ворот дают возможность поддерживать в гараже оптимальный микроклимат, оно хорошо тепло- и гидроизолировано, а это очень важно для защиты автомобиля от коррозии;
эта конструкция имеет привлекательный внешний вид, что делает привлекательным любой гараж;
в открытом положении ворота занимают минимальное пространство (под потолком), а на их открытие требуется совсем немного времени.
Сегодня приобрести поворотно-откидные модели ворот, чтобы украсить и сделать надежно защищенным свой гараж, можно в любом строительном магазине, но их несложно сделать и самостоятельно.
Перед тем как приступить к решению важного вопроса, как изготовить откидные ворота для гаража своими руками, чертежи необходимо изготовить в соответствии со своими размерами. Перед тем как приступить к решению важного вопроса, как изготовить откатные ворота для гаража своими руками, чертежи необходимо изготовить в соответствии со своими размерами
Перед тем как приступить к изготовлению, нужно создать чертеж по индивидуальным размерам
Начало работы по монтажу
Лучше всего до начала изготовления посмотреть ворот для гаража подъемные своими руками на видео как нужно делать. Особенно это необходимо, если раньше подобную работу проводить не приходилось. На самом деле, имея некоторые навыки, изготовить дверь для гаража вполне возможно.
Перед тем, как начинать собирать раму, необходимо в первую очередь закончить со всеми работами внутри помещения. Из-за особенностей конструкции, попадание пыли на некоторые элементы (ролики, направляющие) может ухудшить работу механизма или привести к сбоям и заеданию.
Но при этом, если в помещении планируется еще настелить пол, то лучше это сделать уже после того, как все работы по установке подъемно поворотных ворот будут окончены. Это объясняется тем, что, по правилам, рама конструкции несколько заходит внутрь помещения, примерно на 2 см или больше, поэтому настеленный пол будет мешать работе.
Стены в гараже рекомендуется выровнять, так как рама должна устанавливаться только на ровную поверхность. Следующий этап – расчет размеров подъемных ворот для гаража. Они позволят рассчитать высоту направляющих. Для расчета понадобятся следующие значения:
- ширина и высота дверного проема, обозначаются в расчетах B и H соответственно;
- левая и правая боковины (четверти), обозначения – b1 и b2;
- притолока (h);
- глубина гаража (L).

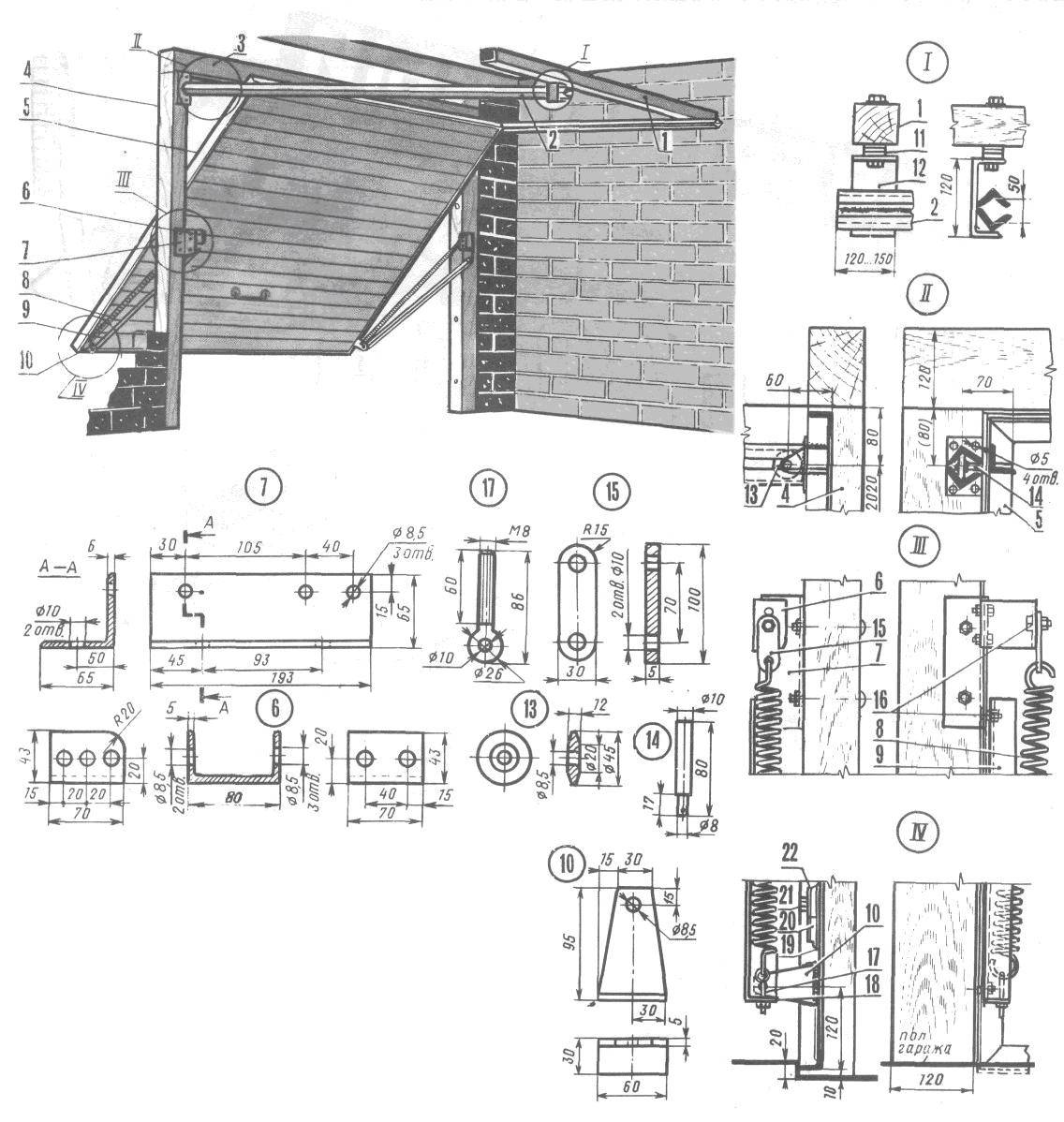

Далее по полученным замерам нужно сделать чертежи подъемных гаражных ворот своими руками или же подобрать вариант из уже готовых конструкций. После того, как схемы и чертежи составлены, можно переходить к покупке материалов.
Распашные ворота с электроприводом своими руками
Установка распашных ворот с электроприводом своими руками – это сложный процесс, который требует соответствующих знаний, умений и навыков. Если допускаются ошибки, то система работает некорректно.
Необходимые материалы и инструменты
Перед установкой конструкции рекомендуется подготовить необходимые инструменты и материалы. Для распашных ворот рекомендуется использовать:
- стойки для опор;
- металлический жесткий каркас;
- обшивку;
- электрический привод;
- гаражные петли;
- металлическую задвижку.
Для правильной установки автоматической системы рекомендуется использовать растворитель, кирпич, трехжильный кабель, цементный раствор и грунтовку, изолированные поливинилхлоридные трубы, электрод, саморезы, профильные трубы.
Для выполнения работ по изготовлению распашных ворот используется лопата, отвертка-индикатор, болгарка, автомат УЗО, молярная щетка, строительный уровень, щетка для металла, шуруповерт, измерительные инструменты, сварочный аппарат.
Подбор электропривода
Выбор электрического привода для распашных ворот своими руками – это ответственная задача. Это устройство, в котором двигатель управляет рычагом с помощью редуктора.
Линейный привод для распашных ворот своими руками работает по принципу: двигателем вращает винт через редуктор, в результате чего передвигается гайка в одну сторону с направляющей, преобразуется энергия вращения, открываются ворота. По окончанию цикла работа замедляется блоком управления.
Рычажный привод для распашных ворот своими руками обеспечивает плавность и бесперебойность работы ворот. Мотор передает энергию на вертикальный вал через редуктор. Рычаги, которые перемещают конструкцию, удерживают кривошип.
Гидравлический самодельный привод для распашных ворот своими руками – это надежная конструкция. Гидравлический насос двигателя устройства усиливает поступление к гидроцилиндрам рабочего раствора. Гидроцилиндры обеспечивают передвижение ворот. Датчики гарантируют безопасную работу системы.
Если створки открываются внутрь
Между центральной точкой петли и чертой несущего столба длина 60 миллиметров. Если ворота распахиваются внутрь, то расположение внутренних столбов такое же, как и наружных. Специалисты советуют делать закладку посредине трубы из металла или швеллера. На следующем этапе выводятся закладные, которые крепятся на кронштейны. На крайние углы движения ворот устанавливаются упоры, которые выполнены из уголка или арматуры.
Если ворота открываются внутрь, то при установке автоматики может возникнуть необходимость в проделывании углубления. Электрический привод может устанавливаться после монтажа распашных ворот. Этот вариант установки используется при установке линейного привода. При монтаже без углубления рекомендуется соблюдать все условия.
Если створки открываются наружу
Если устанавливаемая створка на распашных воротах, открывающихся наружу, находится изнутри, то рекомендуется изготовить закладные. С этой целью используется металлическая труба, сечение которой составляет 10х10 сантиметров. Можно использовать швеллер, который рекомендуется правильно установить по центру столба из кирпича. Для монтажа привода на распашные ворота приваривают арматуру.
Закладные выводятся для профильной трубы, сечение которой составляет 6х3 сантиметра. Они должны выводиться в опорном столбе, к которому приваривают петли. Для распашных ворот используются три закладные.

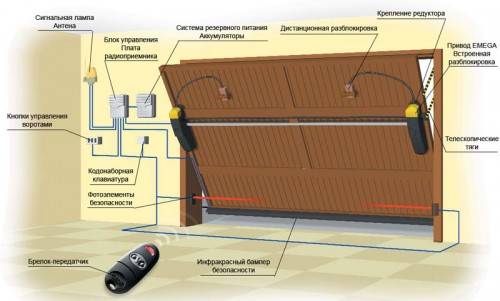

При монтаже конструкции параллельно устанавливается автоматика. Для этого сваривается первый кронштейн с рамой каркаса и второй – с закладным элементом столба. При выполнении всех работ рекомендовано строго соблюдать все нормы. Все провода, которые прилагаются, проверяются на цельность и наличие изоляции.
Блок и пульт управления
При выборе автоматических элементов определяется парусность, ширина и вес створок, направление открывания ворот. Блок питания подключают при отключении проводки и коммуникаций.
Приемник, который обеспечивает прохождение всех сигналов, устанавливают в специальный разъем в плате управления. В разъем дополнительно устанавливают две перемычки, предназначенные для тестирования привода.
Фотоэлементы подключаются в последнюю очередь, поэтому предварительно устанавливается перемычка. После того, как приемник будет подсоединен, программируется пульт, с помощью которого обеспечивается дистанционное управление в соответствии с инструкцией производителя автоматики.

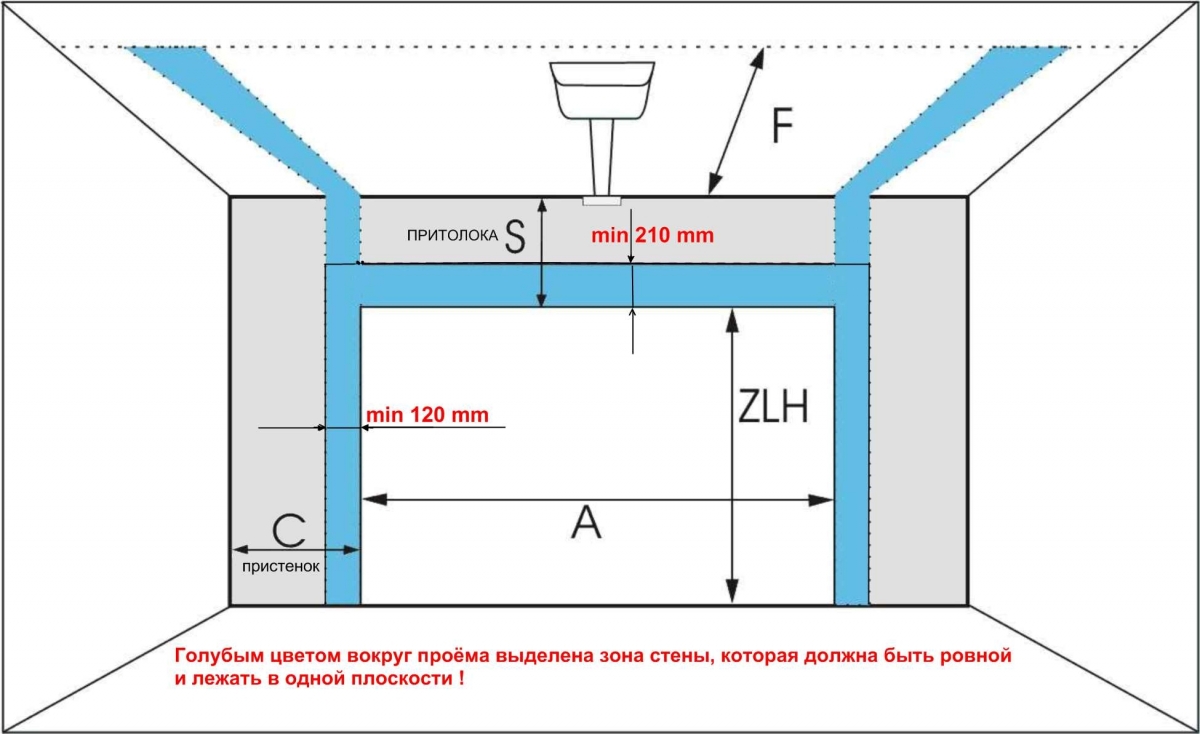

Этап 3. Подготовка проема
После того как будут подготовлены все инструменты, проведены необходимые замеры, можно заказать воротную группу. На процесс её изготовления уходит от двух недель, за которые требуется провести полную подготовку проема.
Подготовительный этап включает такие шаги:
- оштукатурить потолок, стены: после проведения монтажных работ этот процесс нельзя будет выполнить;
- проверить плоскость каждой из стен по отношению к расположенным по соседству. Если нет совпадения проема и стен, то установку придется отложить. Малейшие погрешности из-за правильной горизонтальной формы конструкции, не допустимы, в этом случае, нельзя будет гарантировать не только эстетичность, но и надежность креплений всей системы. В зимний период под такое строение обязательно будет задувать снег и холодный воздух, что будет приводить к промерзанию здания;
- отделать притолоку, пристенки с помощью металлического уголка.
Подъёмно-секционные ворота
Вариант сложен, но они герметичные и лучше защищают помещение. Могут быть электроприводными или ручными. Первый вариант удобен, стоит нажать кнопку или пульт – готово. Но ручной привод реже ломается, а щит для него сделать проще. Необходимые детали невозможно изготовить дома. Детали нельзя покупать на рынке, лучше купить заводской комплект.
Дверной проём гаража следует измерить и прикинуть, подойдёт ли стандартное полотно, также проверить, чтобы боковые части и верхняя с нижней части проёма пребывали в одной плоскости. К высоте дверного проёма добавляем 50 см (если ворота с приводом – 100 см), это длина гаража, необходимая, чтобы к её потолку ложились ворота.
Вариант сложен, но они герметичные и лучше защищают помещение
Секционные ворота состоят из полотна, замков, механизма движения, механизма пружинного уравновешивания и направляющих модулей. По краям проёма крепятся шины, которые заводятся под перекрытие, по ним и двигаются ворота. Секции лучше купить полимерные, они практически не поддаются коррозии, не создают шум, выдерживая температуры -50 – +60.
Этапы монтажа своими руками
Гаражные подъёмные ворота своими руками собираются согласно следующим этапам:
- Первым делом следует подготовить проём под установку, чтобы работать было комфортно.
- Следующим этапом будет разметка всего периметра. Следует расставить отметки где какие элементы должны заканчиваться и начинаться.
- Свариваем боковые направляющие из уголков, глубина для роликов должна составлять в пределах пяти-шести сантиметров.
- Закрепляем боковые направляющие в проёме. Для этого забиваем в стену пруты, затем к ним привариваем наши направляющие. Для большей уверенности можно забить дополнительный прут в потолок и в пол. Лучше производить вывод металлических прутов или пластин ещё в момент строительства гаража, так будет надёжней.
- Устанавливаем поворотную рейку, максимально точно с боковой направляющей, чтобы перепад между ними полностью отсутствовал, дабы ролики не цеплялись. Лучше всего их сварить, а поворотную рейку прикрутить к пластинам, которые анкерными болтами закреплены на потолке.
- Свариваем потолочные направляющие из тех же уголков. Требования такие же, как и к боковым.
- Закрепляем их к потолку или к стене используя анкерные болты и сварку.
- Прикручиваем к готовым панелям ролики и устанавливаем их на направляющие.
- На противоположном краю, потолочные рейки следует соединить уголком, чтобы они имели жёсткую единую конструкцию.
- Красив всё изделие и дожидаемся полного высыхания
- Устанавливаем и подключаем автоматику.
Рейсы должны располагаться вертикально. Кронштейны: это опора для пружин, лучше купить готовые.
После этого можно начинать эксплуатировать нашу новенькую конструкцию.
Дополнительно оснащение
В качестве дополнительного оснащения могут служить различные окна для панелей, вспомогательные ручки, запирающие системы, затворы и прочее. Их необходимо подбирать очень тщательно исходя из дизайна и особенностей вашей конструкции.
На боковых витках пружины сделайте своеобразные крючки, внизу присоедините регулятор натяжения из прутка.
Например, покупая какой-то затворный механизм, обязательно продумайте как он будет установлен, чтобы не получилось так, что вы его купили, а установить на ваши ворота не представляется возможности.
Дополнительно усиление
Дополнительное усиление ворот поможет значительно снизит риск, что их попросту вырвут из вашего гаража. Для этого следует приварить угловые пластины и вывести их на переднюю и заднюю часть стен, к которым закреплены боковые направляющие. Затем в этом месте вкручиваете анкерный болт или забиваете арматуру.
Подключение автоматики для ворот
К ним и привариваете эти пластины. Получается, что после такой модификации, воротам просто некуда деться и они надёжно удерживаются этими пластинами в проёме.
Экономим при установке
Конечно же, основной экономией будет то, что вы делаете всё своими руками и из простого купленного металла, а не из готовой заводской конструкции. Также отличным методом экономии является использование не слишком толстого металла для направляющих, вполне достаточно применять уголки с толщиной 4 миллиметра, этого будет с лихвой хватать. Покупка более толстых уголков потянет за собой лишние траты, которые будут неоправданными.
Монтаж распашных ворот
Рекомендуется устанавливать короб тогда, когда возводят сам гараж. А точнее, когда стены на половину построены. Но, в любом случае, схема монтажа всегда остается неизменной:
- Подготавливают ямы под столбы размером 0,5 м;
- Снизу на столбы приваривают пару перекладин. Они ответственные за удержание деталей в бетоне.
Подготовка столбов перед заливкой фундамента:
- К нижней части столба подваривают стальные пластины. Чтобы опора сильнее упиралась в грунт;
- 0,5 м столба, погруженные в землю, обрабатывают защитным составом от влаги. В качестве такой смеси подойдет битум или можно просто накрыть рубероидом;
- Устанавливают короб в подготовленные углубления, точно выставляя его в проеме. Здесь следует воспользоваться строительным уровнем;
- Когда возводят стены, в них предварительно кладут детали. К ним приваривают столбы. В роли таких деталей нередко выступает арматура. Ее кладут через каждые 6-8 рядов;
- Подготавливают бетонную смесь. В соотношении 1:2:2 берут цемент, песок и щебенку;
- Раствор цемента заливают в углубления и утрамбовывают. Можно подумать, что это делают для того, чтобы сделать положение столба более устойчивым. На самом деле, так выдавливают остатки воздуха, который попал в раствор при замешивании. Воздушные поры будут сильно снижать прочность раствора;
- Створки вешают на короб только тогда, когда полностью высохнет и схватится бетонный раствор.
Для удобства можно оснастить ворота калиткой. Процесс изготовления и монтажа таких конструкций ничем не отличается.
В одну из половинок воротного полотна вставляют четыре детали, образующие пространство для двери. Вертикальные элементы монтируют в высоту, а горизонтальные выступают в роли перекладин между первыми.
Конструкцию собирают на этапе создания рамы под одну из половинок полотна.
Производство двери ничем не отличается от изготовления секций. Трудности возникают в том, что сама створка должна быть обшита стальным листом. А если нужно сделать дверной проем, то его нужно оставить открытым, а остальное покрыть сталью.
Перед вырезанием проема, делают замеры, пометки. Только после этого приступают к вырезанию.
Вырезанные элементы перекладывают на раму и точечно приваривают. Листовые участки должны образовывать стыки на дополнительных профилях. Это повышает общую жесткость конструкции.
Каждый владелец самостоятельно решает, какого размера будет его калитка. Это зависит от того, насколько удобно ему будет проходить через нее. И, конечно, ее размеры будут зависеть и размеров воротного сооружения.
Если половина полотна имеет ширину 1,5 м, то калитка не должна быть шире одного метра. Высота калитки будет зависеть от общей высоты конструкции и расположения самой двери. Оптимально допустимая высота – 1,8-2,1 м.
Напоследок хочется напомнить, что ворота изготавливают из металла. А этот материал нуждается в надежной защите от коррозии. Поэтому после установки ворота рекомендуется покрыть грунтовкой или покрасить. Так ворота будут не только защищенными от ржавчины, но и станут намного привлекательнее.
Грунтовую смесь наносят валиком или кистью. Грунтовка должна быть нанесена равномерно и тщательно. Нельзя пропускать участки. После просыхания смеси, конструкцию следует окрасить. Если не лениться, а покрасить ворота в два слоя, то цвет станет более насыщенным, а поверхность — более устойчивой к коррозии.
Надеемся, наша статья поможет вам разобраться с задачей – как установить распахивающиеся гаражные ворота своими руками.
Достоинства и недостатки
Ворота подъемные имеют ряд важных достоинств:
- полотно является цельным, поэтому отличается высокой прочностью, надежно защищая имущество от взлома, проникновения злоумышленников;
- материал отличается стойкостью к воздействию коррозии, негативным факторам со стороны атмосферных явлений (при условии, когда во время изготовления были соблюдены все технологические особенности);
- группа не требует наличия площади для открывания створок;
- возможна облицовка с использованием разных отделочных материалов, декорирование с применением панелей, вставок;
- плоскость ворот разрешено утеплять при помощи панелей из пенополистирола;
- открытие створки может производиться ручным или автоматическим способом;
- подходит для установки в гаражах, где ставят одну или две машины.
Недостатки такой системы связаны лишь с конструктивными особенностями ворот:
возможность проведения самостоятельных монтажных работ только тогда, когда проем имеет строгую прямоугольную форму;
уменьшение высоты проема (при открытом состоянии) до 20 см;
при наличии цельного полотна, нельзя проводить ремонтные работы только на поврежденных участках. Здесь замене подлежит все полотно;
возможны трудности с установкой утеплителя, потому что ворота имеют пружинный механизм, что может выдерживать определенный вес. Иногда ситуация требует монтажа противовесов;
существует вероятность возникновения щелей между рамой и полотном
Проблема исправляется резиновым уплотнителем, хотя специалисты рекомендуют монтировать такие системы там, где нет постоянного отопления;
большой вес устройства тоже доставляет определенные неудобства: чтобы выбранная система отвечала высоким требованиям безопасности, нужно уделить внимание надежности рамы.
Какую выбрать модель?
Модель с секциями это полотно, которое составляют блоки из дерева, пластика, или же стальные где-то по 1,5 м размером. Во время поднятия этой двери блоки «вытягивается» кверху и после возвращаются назад тем же путём. Внутри деревянное полотно будет заполнено пенополиуретаном, который не пропустит зимой холод в гараж. Панели соединяют петлями шарнирного типа, движущиеся детали состоят из стали или пластика (лучше стальные, дольше прослужат), а направляющие полозья устойчивы к разрушению и ржавлению благодаря своему составу.К сожалению, такую дверь почти нельзя сделать самостоятельно, а взломать её достаточно просто. Можно купить готовый сборный комплект и поставить дверь, чтобы получить главный её плюс – простота и лёгкость для владельца.
Подъёмно-поворотные двери – створки в процессе движения «заезжает» под крышу с помощью действия шарниров и рычажков. Такая дверь очень надёжна и взломать её злоумышленнику с целью ограбления гаража весьма нелегко. Также они тихие в ходе подъёма, ведь в них не использованы “ездящие” элементы: направляющие и ролики, ещё, пользуясь ими, довольно трудно зажать себе палец. Это дорогой выбор, около 60 тыс. руб. за объект и 15 тысяч – на установку.
Важно! Ворота могут быть также без автоматики, с ручным управлением или автоматическими на электроприводе. Естественно, первые дешевле
Стоимость составит с 14 до 75 тысяч рублей. От 7 до 15 тысяч платят именно за установку. Можно купить детали отдельно, но стоит ли мучиться? Проще приобрести установочный набор, чтобы после уже собрать и монтировать. К каждому виду дверей прилагается подробное описание поэтапной сборки.
Подъёмно-поворотные двери – створки в процессе движения «заезжает» под крышу с помощью действия шарниров и рычажков
Материалы для каркаса, обшивки
Специалисты советуют для изготовления рамы использовать профильные трубы с прямоугольным сечением. Размер лучше выбирать 40х20 мм. При этом стенки должны быть толщиной 2 мм.
В качестве поперечных элементов рекомендуется выбирать трубы 20х20 мм с той же толщиной стенок.
Для создания направляющих используют швеллеры, ширина которых составляет 20 см.
Для изготовления короба под опускаемый привод, чаще всего, пользуются брусьями.
Что же касается обшивки, то отлично подходят следующие материалы:
- Профлист. Изделие прочное, надежное и с длительным сроком эксплуатации. Поверхность покрыта антикоррозийным составом. Материал устойчиво переносит все внешние факторы. Производители предлагают широкий ассортимент профильных листов самых разных размеров и цветов. Удобство заключается в возможности нарезки полотна на нужные фрагменты;
- Древесина. Этим материалом пользуются реже остальных, потому что он чрезмерно подвержен процессам гниения и пагубному воздействию насекомых. Нельзя не отметить пожароопасность. При выборе древесины, придется потратить время и деньги на дополнительную обработку. Дерево менее прочное, чем профлист. Зато из преимуществ – доступная цена и привлекательность;
- Оцинкованная сталь – подходящий вариант для обшивки. Поверхность покрыта слоем, защищающим от коррозии. При установке следует внимательно отнестись к деталям, чтобы не повредить защитный слой. Иначе материал быстро подвергнется ржавчине;
- Сэндвич-панели – практичные и моющиеся. Монтажные работы выполняются просто. Владельцы отмечают хорошую тепло- и звукоизоляцию. Отменная пожаробезопасность.
Среди владельцев гаражных помещений большим спросом пользуются профлисты и сэндвич-панели. Чтобы утеплить ворота, рекомендуется использовать пенополистирол, пенопласт или минеральную вату.
Подведём итог
При монтаже подъёмных ворот своими руками могут возникнуть некоторые сложности, однако если мастер будет внимательным и аккуратным, он их практически не заметит. Главное – это качественная сварка, особенно в местах основной нагрузки. Что же касается времени, которое займёт такая работа, здесь вполне можно уложиться в 2 дня даже не имея опыта сборки подъёмных ворот.
