Как установить пружинные петли на дверь: особенности монтажа

Установка петель на дверной коробке

Чтобы правильно сделать разметку на коробе нужно будет немного потрудиться. Будьте готовы к тому, что только своими руками выполнить работу будет тяжеловато, поэтому лучше позвать помощника.

Итак, ставим полотно в коробку. Выравниваем их относительно друг друга, выставляем нужные зазоры, контролируем ровность строительным уровнем. Снизу под полото подставляем деревянные клинья. Таким способом вы можете выставить необходимое положение дверей, которое вы хотите увидеть после окончания монтажа и установки полотна на его законное место.

Когда вы убедитесь, что дверь стоит идеально ровно, отмечайте места крепления петель на коробе. Чтобы сделать разметку более точно, желательно снять двери и приложить петлю к коробке так же, как и при врезке в полотно. То есть, обвести карандашом контуры.

Далее выполняем те же действия по вырезанию пазов, отметке и сверлению мест крепления шурупов.

После окончания подготовки пазов и отверстий снова поднимаем двери, сопоставляем петли с подготовленными местами крепления и закручиваем шурупы. Окончив фиксацию, проверяем работу дверей. Если все сделано правильно, результат вас порадует.

Как разметить дверное полотно для врезки петель

Русская народная пословица гласит: «Семь раз отмерь – один раз отрежь». Эти слова как нельзя кстати подходят для врезки петель в конструкцию двери. Данному виду работ предшествуют многочисленные этапы по разметке и замерам. Таким образом, для достижения наилучшего результата, начинающему мастеру лучше следовать следующим советам:

• В случае с двухпетельным навесом двери, от каждого торца полотна отсчитывается расстояние в 200 – 250 мм, после чего петля прикладывается к месту будущей установки и полностью обводится карандашом как по контуру, так и в месте отверстий под саморезы.
• При необходимости устройства третьей петли, её нельзя ни в коем случае устанавливать по центру полотна – только со смещением к верхней части. Связано это с действием изгибающего момента, когда дверь находится в открытом положении. При установке данного подвеса в середине полотна, пара сил полностью перестаёт действовать на конструктивный элемент, так как в месте равновесия схемы её значение равно нулю, и такая петля будет бесполезна.

Рис. 3. Дверные полотна с 3 петлями

• Каждая петля имеет верх и низ, и дверь строго должна насаживать на элементы сверху. В связи с этим, перед разметкой, необходимо определить правильное положение подвеса. Многие производители нередко помечают правильность положения стрелками, что значительно облегчает жизнь новичка при производстве работ.
• Стержневой шарнирный элемент при нанесении разметки должен быть направлен только на лицевую часть полотна.
• Любая неточность в обрисовка петель приведёт к зазорам, в случае с саморезами – не позволит им полностью войти в толщу древесины, и всё это неминуемо скажется на функционировании конструкции. Все метизы должны быть углублены до предела, без образования дополнительного люфта для пластины.

После нанесения разметки, необходимо временно зафиксировать фурнитуру для проверки точности её позиционирования, а при необходимости – скорректировать замеры.

Как устроен доводчик?

Стандартный доводчик разделяют на три составные части:

• главный крепящийся корпус;
• штангу;
• крепящийся элемент.

Внутри корпуса устройства расположена пружина, которая при открывании двери сжимается. Как только полотно отпущено, она начнет возвращаться в исходное состояние. Замедлить этот процесс и сделать его плавным помогает специальный состав — за счет своей вязкости, он предотвращает резкое захлопывание двери.

В корпусе предусмотрено два отсека, в одном из которых состав остается до тех пор, пока дверь закрыта. При изменении состава масло перетекает во второй отсек, где происходит торможение движения пружины.

Пружина тесно связана со штангой — подвижным элементом механизма, соединяющим основной корпус и дополнительный — крепящийся к стене или двери (зависит от модели).

Как установить пружину на дверь: процесс

Установка дверных пружин удобна тем, что её можно выполнить самостоятельно, сделав это правильно, не столкнувшись с трудностями, и имея возможность сэкономить финансовые затраты.

При постановке дверных пружин для входных дверей, не включая технические моменты, следует проделать такую работу:

1. В начале работы нужно на коробке, куда входит основание двери, а также с его торца сделать пометки, где в будущем будет располагаться половина устанавливаемой петли.
2. Для освобождения пружины, нужно произвести её разжатие.
3. Чтобы разжать пружину, потребуется процесс извлечения стопора из обеих карт.
4. Следует поместить на втулку штырь, после чего провернуть его по часовой стрелке.

Процесс установки дверной пружины

Далее, пользуясь саморезами, следует зафиксировать приложенные к дверному основанию петельные пластины. Теперь необходимо проделать обратный процесс и сжать пружины. Выполняя данное действие, дверь нужно привести в закрытое положение и, сдавив пружину поворотом штыря, вставить стопор.

Сперва пружинные петли приспосабливаются к основанию дверей, потом – к коробке

Окончив монтаж, необходимо произвести тщательную проверку работы механизма и убедиться, что не упущено ничего важного

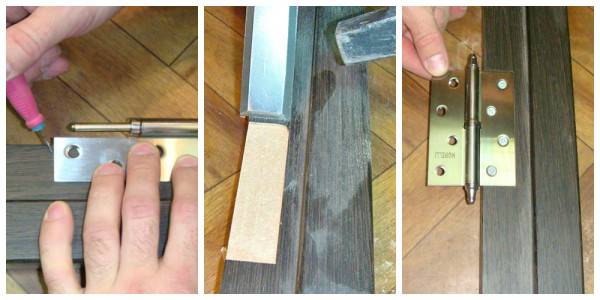

Установка дверных петель в фото примерах

Естественно, сверху от полотна двери отметке будет совпадать верх петли, а снизу низ. Причем, когда отмеряете с краев полотна 20 см, обозначьте стрелками, в какую сторону будет смещаться петля, чтобы не перепутать.

Затем прикладываем петлю по краю отметки и остро отточенным карандашом обводим ее по факту, врезку мы будем делать по намеченному контуру, потому что карта петли обычно не имеет строгой геометрии, а врезанная по факту она будет сидеть, как влитая.

Чтобы впоследствии не перепутать петли, на обратной стороне каждой мы делаем отметку маркером.

Поскольку врезку петель мы будем производить стамеской и есть риск смещения ее во время работы, нам необходимо сделать для нее направляющие. Для этого обойным ножом мы аккуратно прорезаем отметку контура петли.

Затем делаем выборку стамеской прорезанной области и получаем ступеньку углубления, с которой наша стамеска уже не соскользнет.

Далее делаем горизонтальную отметку на необходимое нам углубление.

Затем по краю с помощью стамески (стамеска ставиться заточенной стороной в сторону выбираемой площади) и молотка обходим контур, углубляясь на толщину карты петли и делаем выборку под посадку петли.

Причём, петля должна сесть не заподлицо, а иметь выступ полмиллиметра (и на двери и стоевой коробки), это делается для возможности дополнительной регулировки в ходе установки двери .

После садим нашу петлю в паз и делаем шилом разметку под саморезы, причем, чуть смещаем ее в сторону, чтобы саморезы плотно прижали карту к краям.

Высверливаем сверлом 3 мм место для саморезов, чтобы в момент закручивания древесина не треснула.

Садим петли в пазы и прикручиваем. Дверь готова, очередь для стоевой коробки.

Сверху вниз перемеряем пели на полотне двери (бывает, смещаются), записываем точные размеры, добавляем по 3 мм и делаем отметку на стоевой коробке.

Единственное отличие, что все отметки теперь от верха петли.

Повторяем весь процесс, описанный выше, ваши петли будут врезаны идеально, останется собрать коробку и установить дверь .

Автомобильные доводчики на двери

Багажник автомобиля — идеальный пример использование автоматического доводчика. Плавное открывание, закрывание и амортизация делают эту деталь достойной альтернативой заводским моделям.

К детали приделывают крепежные элементы. В зависимости от конструкции, это могут быть кронштейны различных видов. С их помощью готовое устройство прикрепляется к двери и стене (или раме).

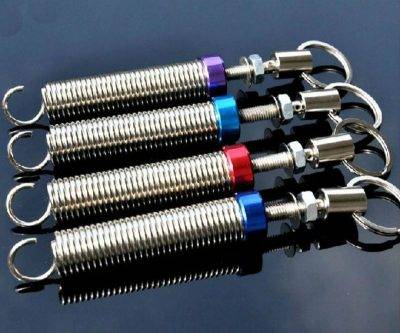

Пружины из автомобильного доводчика

Преимуществом такого метода называют возможность фиксации дверного полотна в открытом положении: другие самодельные доводчики эту функцию приобретают только с помощью дополнительных приспособлений.

Раздобыть деталь можно в своем автомобиле, спросив у друзей или на рынке. Бывшую в употреблении рабочую деталь купить дешевле, чем приобрести заводскую модель захлопывающего механизма.

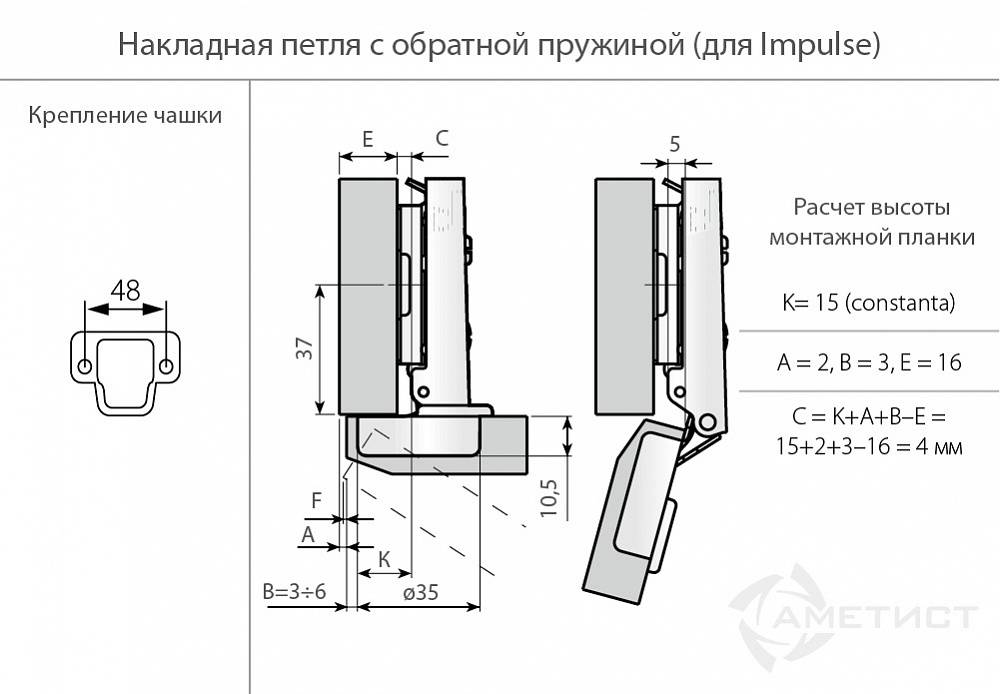

Как установить мебельные петли, шаблоны, схемы разметки на накладной, внутренний или угловой шкаф

Методика самостоятельной установки

Давайте рассмотрим, как правильно выполнить монтаж пружинных петель. В целом их установка не сильно отличается от обычных моделей накладного типа. Работы производятся в следующей последовательности:

1. Наметьте с торца двери и на коробе положение каждой половины петли.
2. Извлеките из обеих карт стопор, чтобы разжать пружину. Для этого вставьте штырь в отверстие на втулке и поверните по часовой стрелке.
3. Приложите пластины и зафиксируйте их с помощью саморезов согласно нижеприведенной схеме.

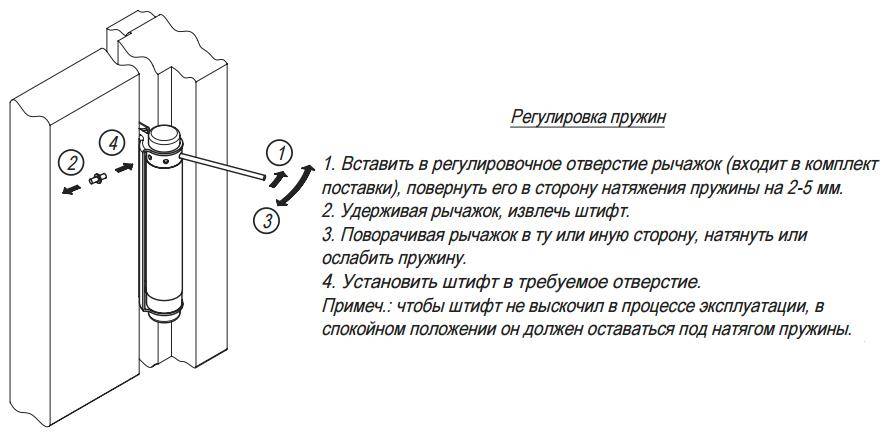

4. После этого необходимо произвести сжатие пружин. Для этого в закрытом положении двери поочередно на обеих картах с помощью поворота штыря по часовой стрелке сожмите пружину и вставьте стопор.
5. Проверьте работу системы и при необходимости отрегулируйте пружину.

На этом установка завершена. Периодически нужно будет проверять работу петель и корректировать сжатие, так как в процессе эксплуатации пружины ослабляются.

Схема установки пружинных петель. 1) пружина 2) отверстие во втулке 3) стопор 4) винт 5) верхняя гайка

Если вы все сделали правильно, дверь будет свободно открываться, а затем самостоятельно притягиваться к коробу. Возможно, дополнительно нужно будет вывести пару градусов наклона, чтобы облегчить задачу.

Установка верхней части

Так как самой ходовой фурнитурой являются врезные карточные петли, процесс именно их установки и следует рассмотреть более подробно. Чтобы все выполнить безупречно вам понадобятся такие инструменты:

• шуруповерт;
• стамеска;
• лезвие;
• линейка;
• молоток;
• карандаш.

Оптимальным вариантом проведения работ является такая последовательность: первоначально устанавливается верхняя часть, а затем нижняя.

Для начала нужно наметить положение деталей. Обычно достаточно двух петель. В таком случае верхняя устанавливается на уровне 20 см от края, нижнюю же лучше немного сдвинуть и зафиксировать выше еще на 10 см. Третью петлю при необходимости устанавливают четко посередине между верхней и нижней.

Последовательность установки врезных карточных петель

Разберите петлю на две части и приложите её верх к торцу полотна. Обведите контуры, а затем согласно этим меткам снимите часть материала. Чтобы аккуратно выбрать излишки необходимо провести по контуру лезвием, а затем с помощью молотка и стамески соскоблить покрытие и верхний слой древесины. Глубина выемки должна совпадать с толщиной пластины.

После того как все детали будут утоплены заподлицо, их можно зафиксировать на подготовленном месте. Для этого используют шурупы или саморезы. Для шурупов нужно заранее высверлить отверстия.

Петли бабочки для межкомнатных дверей: особенности конструкции

Перед тем, как установить петли типа бабочка, необходимо разобраться в их конструкции, выделить ключевые особенности. Это поможет выполнить крепление навесов своими руками быстро и качественно.

Петли бабочка состоят из оси и двух карт (пластин), которые вращаются вокруг нее и имеют отверстия для креплений. Все части изделия выполнены из металла (нержавеющей или оцинкованной стали, латуни). Между пластинами находятся втулки. За счет их наличия карты свободно вращаются вокруг металлической оси. Толщина пластин составляет около 1,5 мм. Данного значения вполне достаточно, чтобы петли смогли выдержать массу межкомнатной двери до 45-50 килограмм. Сложенный навес выглядит как плоский лист. Особенность петель данного типа в том, что они являются неразборными. Предлагаются изделия в двух модификациях: для дверей с притвором и без него.

Какие и как установить петли на дверь

Какими бывают дверные петли, и какие конкретно выбрать для наших дверей? Это первый вопрос, с которым нужно разобраться. Такая фурнитура для межкомнатных дверей, как петли, бывает следующих видов:

• Накладные петли крепятся непосредственно поверх дверного полотна и дверной коробки, при этом они отличаются между собой по форме, а при закрытии дверей — заходят друг в дружку.
• Врезные петли прикручивают поверх полотна и коробки в специально подготовленные выемки таким образом, что она прикрученная не возвышается над поверхностью двери или коробки. Их используют наиболее часто, и они считаются самыми простыми.
• Скрытые петли снаружи не видны, т.к. утапливаются в толще дверного полотна, в специально вырезанных выемках.
• Вворачиваемые петли имеют вид штырей, а не пластин, они также снаружи не видны, так как вворачиваются в толщу полотна.

Межкомнатные двери чаще всего навешиваются на врезные либо накладные петли, а вот наружные — на скрытые и вворачиваемые. Неискушенному строителю может показаться, что использование скрытых петель — это очень сложно, однако, это не так. Установка петель на дверь возможна без посторонней помощи и без всякого опыта.

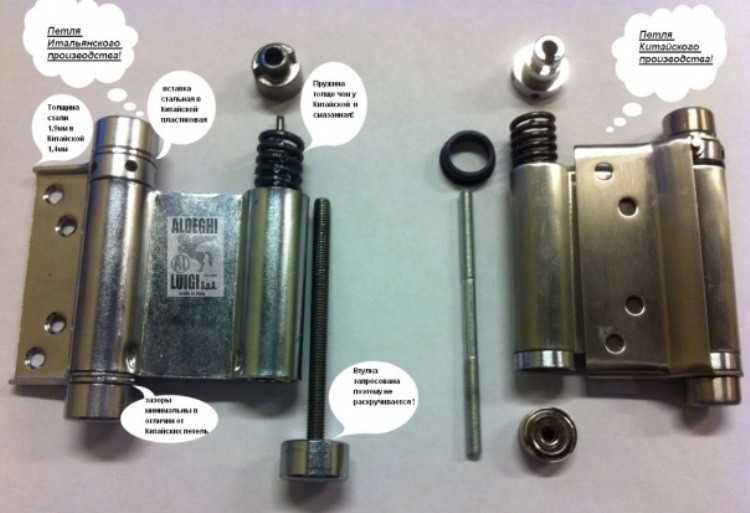

Специфики пружинных петель

Первым делом следует узнать, в чем заключаются характерные особенности пружинных петель. Данный тип фурнитуры для дверей снаружи может ничем не выделяться от обыкновенных карточных моделей, которые очень часто монтируются в жилых домах.

Чаще всего пружинные петли ставят на двери для входа магазинов, офисов, кафе и аналогичных учреждений, и еще хозпомещений.

Основное отличие от обыкновенных моделей прячется изнутри конструкции, А дело все в том, что в пустоты петли на штифте содержится добавочный компонент – пружина, которая возвращает полотнище в начальное положение. Благодаря подобной детали эта фурнитура обрела особенное признание. Есть и намного более абсолютная модель – многофункциональная маятниковая петля, она запланирована для обеспечения двухстороннего распахивания двери и приведения её в начальное положение, это классический вариант к примеру, если у вас заняты руки.

Кустарный способ установки петель: последовательность работ

Да, сейчас эта технология относится именно к кустарному производству, но еще несколько десятков лет назад таким способом производили врезку все профессионалы. Иногда она применяется и в нынешнее время, но высокого качества от нее ждать не следует. Вы, наверное, уже догадались, о чем пойдет речь – это стамеска и молоток, которые можно найти в арсенале практически любого хозяйского человека. Самый главный недостаток данного способа решения вопроса, как врезать петли в дверь, это обтрепанные края паза, что совсем недопустимо для современных ламинированных и покрытых шпоном дверей. А если говорить о преимуществах, то это, естественно, доступность данной технологии для самостоятельного осуществления.

Врезка петель в межкомнатную дверь фото

В целом, такой способ врезки дверных навесов можно представить в виде следующей технологической последовательности.

1. Разметка паза. Как правило, она производится путем прикладывания устанавливаемого навеса на торец полотна или коробку и его обводки карандашом. Здесь сложностей нет никаких, главное правильно позиционировать петли.
2. На втором этапе выполнения работ производится окантовка паза – делается это с помощью молотка и стамески. Последняя устанавливается четко по линии разметки и загоняется в тело двери на глубину максимум до 3мм. Такая окантовка должна быть выполнена по всему периметру паза.
3. Выборка паза стамеской. Тут уж придется немного повозиться – устанавливая стамеску под наклоном, ударами молотка паз просто вырубается. Работать нужно аккуратно, чтобы не повредить лицевые поверхности.

Если быть откровенным, то, на мой взгляд, данная технология подходит исключительно для дверей, которые впоследствии будут подвергаться окрашиванию. Только в этом случае можно будет устранить образовавшиеся от стамески сколы. И еще, самым сложным и ответственным моментом в процессе такой врезки петель своим руками является не устройство паза, а их совмещение – выборка на полотне и коробке должны четко совпадать. Здесь без точных замеров обойтись очень сложно и следует понимать, что важен каждый миллиметр.

Виды петель

Для начала необходимо ознакомиться с разновидностями этих деталей, это поможет не только определить, какие петли лучше ставить на межкомнатные и входные двери, но и понять специфику конструкции, что очень важно учитывать при монтаже. Всего различают 5 наиболее популярных моделей дверных петель:

Всего различают 5 наиболее популярных моделей дверных петель:

1. Прямые – стандартные образцы с пластинами по бокам (карточные петли). Самый распространенный вариант для межкомнатных дверей.
2. Угловые – отличаются от прямых только формой пластин, они выполнены в виде уголков. Используются для маятниковых моделей.
3. Вворачиваемые – поворачиваемая ось со штырями вместо пластин. Подходят только для легких дверей.
4. Скрытые – шарнир утоплен в конструкции двери. Такие петли в основном устанавливают на дорогие модели входных дверей.
5. Итальянские – отличаются конструкцией шарнира, схожи с мебельными вариантами. Используются в дорогих импортных моделях.

Основные разновидности дверных петель

По способу монтажа следует выделить:

• Накладные – крепятся поверх дверной конструкции без предварительной подготовки.
• Врезные – устанавливаются в заранее подготовленные углубления, образуя с дверью ровную поверхность.
• Ввертные – вкручиваются в дверь с помощью штырей, наличие которых предусмотрено конструкцией детали.

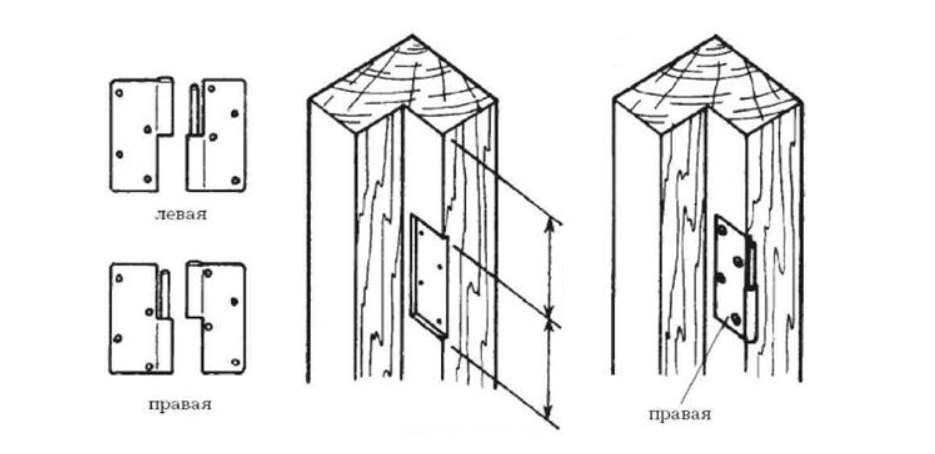

Способы монтажа петель

В зависимости от направления, в котором будет открываться дверь и стороны крепления различают:

• левосторонние,
• правосторонние,
• универсальные.

Каждый из описанных видов имеет свои нюансы при установке. Самыми простыми являются карточные модели. Сложнее всего провести монтаж скрытых петель.

Виды дверных петель

Дверные петли разделяются на разные подкатегории по нескольким критериям.

В зависимости от материала, который использовался для изготовления, выделяют самые распространенные виды:

• Петли, выполненные из латуни. Преимуществом этого материала является то, что он легко поддается обработке. Имеет высокую пластичность, в связи с чем его несложно отполировать или хромировать.
• Стальные изделия. Достоинства этого материала невозможно оспорить, так как сталь является очень крепким металлом. Сроки эксплуатации таких дверных петель в несколько раз превышают сроки эксплуатации латунных изделий. В отличие от первого материала сталь со временем не «съедается» от трения и способна выдержать большие нагрузки.
• В последнюю категорию входят изделия, выполненные из других сплавов. Сверху они покрываются различными составами, имитирующими цвет латуни, бронзы, золота и др.

По способу монтажа дверные петли подразделяются на следующие группы:

1. Накладные изделия. Этот вид петель хорош тем, что их не нужно врезать, что значительно облегчает рабочий процесс при выполнении монтажа своими руками. Они крепятся на поверхности дверного полотна и короба. Это в несколько раз уменьшает риск повредить конструкцию.
2. Врезные петли. Чтобы их установить, мастеру придется немало потрудиться. Физически работу по врезке выполнить нетрудно. Основная сложность состоит в том, что работать нужно очень аккуратно, так как врезку не всегда получается сделать правильно с первого раза.
3. Вкручивающиеся. Крепятся к дверному полотну и коробке при помощи штырей, предусмотренных конструкцией изделий.

Разнообразие видов

От направления поворачивания различают:

• правосторонние;
• левосторонние;
• универсальные.

Чтобы правильно выбрать петли для установки на межкомнатную дверь, нужно учесть все технические характеристики первых и вторых изделий. Необходимо заранее представить себе результат, который вы хотите увидеть в итоге. Ведь каждый вид петель имеет преимущества и недостатки и может, как никакой другой, идеально подходить под тот или иной вид дверей.

В связи с тем, что видов дверных петель существует несколько, и монтаж каждого из них отличается от остальных, рассмотрим самый распространенный, а именно – врезку.

Разновидности дверных петель

Первые дверные петли в истории человечества были изготовлены из кожи животных, плотно сплетенных между собой веток деревьев, и лишь значительно позднее — из грубой металлической пластины. Сегодня дверные навесы выполняют не только практическую функцию, но и декоративную, являясь украшением двери и интерьера в целом. Типы навесов различаются по нескольким критериям:

• материалу, из которого они изготовлены (сталь, латунь, бронза и т. д.);
• способу монтажа (наложение, вворачивание, врезка);
• конструктивным особенностям механизма (накладные, врезные, скрытые, угловые, двухсторонние).

Рассмотрим последнюю классификацию более подробно:

Накладные. Петли этого типа пользуются наибольшей популярностью, что объясняется простотой их установки и невысокой стоимостью.

Для установки накладных петель достаточно закрепить их с помощью саморезов на поверхности дверной коробки и самой двери.

Врезные. Конструкция этих петель практически идентична с накладными, различие состоит лишь в способе установки: навесы этого типа врезаются в поверхность двери.

Установка врезных петель требует опыта работы со стамеской

Ввертные, скрытые. Это не самые популярные петли, что объясняется тем, что их достаточно сложно устанавливать (внутрь коробки и дверного полотна), а после установки дверное полотно невозможно снять без полного демонтажа петель.

При возникновении необходимости съема двери, придется сначала демонтировать петли

Угловые. От всех остальных отличаются отсутствием классических карт. Вместо них к центральному шарниру приспособлены уголки. Преимущество таких петель – в возможности монтажа дверей петель на двери с притвором.

Преимущество угловых петель заключается в возможности установки на двери с притвором

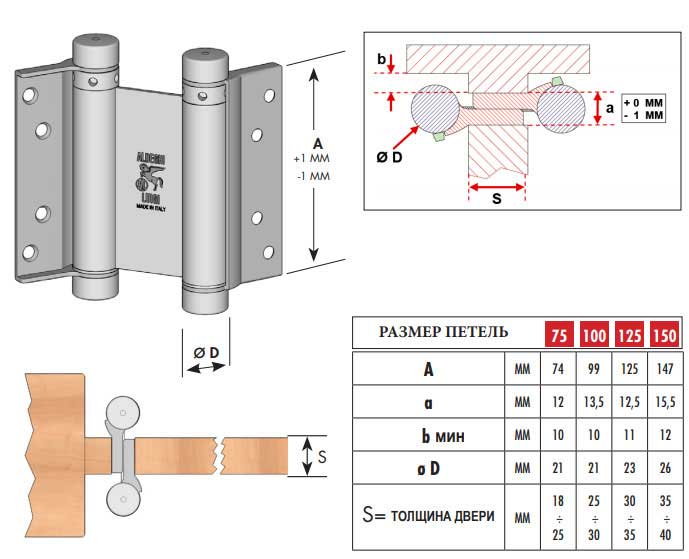

Двухсторонние. Внешне эти навесы похожи на обычные карточные, однако у них есть свои принципиальные отличия.

Пружинные петли отличаются от простых двухсторонних наличием пружины

Как правильно прикрутить петли бабочка на дверь: пошаговая инструкция

На двери в комнату поставить петли бабочка несложно. Стоит действовать грамотно и последовательно. Потребуются саморезы, стамеска, молоток, шуруповерт, шурупы, деревянные клинья, строительный уровень, столярный карандаш. Хорошо, если есть электрофреза. С таким инструментом крепление навесов пройдет оперативнее и проще.

Для установки петель рекомендуется следовать такой инструкции:

• Разметка места установки карточных изделий на дверном полотне.
• Закрепление части навесов на дверном полотне.
• Выполнение разметки на дверной коробке.
• Фиксация петель на коробке.

Чтобы установить петли бабочка быстро и без проблем, нужно разобраться в каждом приведенном этапе.

Разметка полотнища дверного блока

Важно выдерживать при установке петель на межкомнатные двери бабочки расстояние между карточными навесами, от края полотна. Это требуется для надежной фиксации створки и нормального ее функционирования

От краев дверного полотна следует отступить 20 см. Приложить петлю и очертить ее контур. Место для расположения петель бабочка должно быть без сучков и прочих дефектов древесины. Чем оно ровнее будет, тем лучше. Иначе могут возникнуть проблемы с завинчиванием саморезов или прочих крепежных элементов. Поэтому, если есть неровности в области крепления петель, стоит расположить их чуть ниже или выше торца дверного полотна.

Крепление петли бабочки к дверному полотну

Стамеской необходимо сделать вырубку по контуру навесов. Скошенную часть инструмента следует направлять в сторону петли. Дополнительно следует использовать молоток. Вырубку следует произвести на глубину, равную толщине плоской части петли. В углубление вставляют навес и прикручивают его саморезами.

Разметка дверной коробки

Для фиксации петель бабочки на дверной коробке нужно сначала выполнить ее установку в проход в стене. Для этого раму собирают и устанавливают в проход. Собирают петли на дверном полотне. Створку вставляют в дверной проем и фиксируют ее временно клиньями. Если есть замок или защелка, рекомендуется закрыть створку. Вдоль боковых граней полотнища и снизу должен быть зазор в 2-3 мм. Обводят по контуру вторую часть навеса, прилегающую к раме.

Крепление петель бабочка к коробу

К коробу дверные петли крепятся по аналогии с дверным полотном. Стамеской вырезается контур навеса. Углубление делается на толщину врезной петли. Вторая планка навеса крепится саморезами. После того, как обе части петли прикручены, выполняют установку полотна. Для навешивания створки внешнюю и внутреннюю части петель соединяют металлической осью. Правильно поставленные навесы обеспечат легкое открывание и закрывание полотнища.

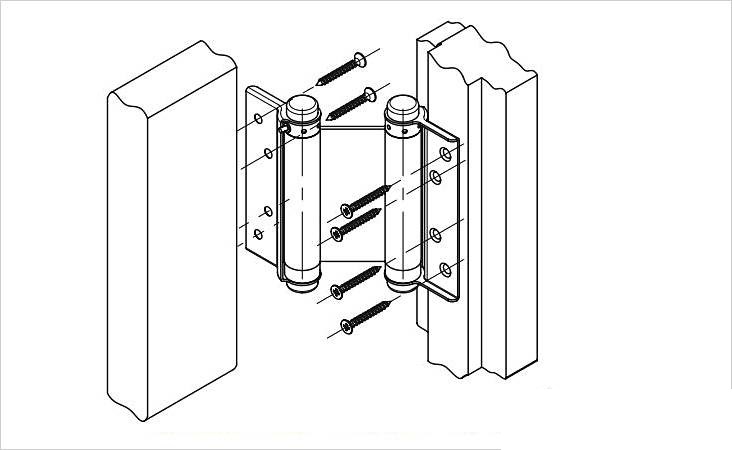

Пошаговая инструкция по установке деталей

Установка деталей пружинных конструкций не имеет различий от крепления обычных элементов врезного или накладного типа. Чтобы выполнить процесс, придерживаются правильной последовательности:

сначала отмерить и сделать маркером отметку для петель на дверном коробе, на полотне;
чтобы освободить пружину, из двух карт удалить стопор;
в отверстие, находящееся на втулке, вставить специальный штырь и провернуть по часовой стрелке;
освобожденные пластины приложить к намеченным отметкам и зафиксировать саморезами, важно придерживаться размеров до миллиметра;
перед тем, как петля монтируется, она разжимается, а после завершения установки она сжимается;
пружины сжать, но для этого створки закрыть;
штыри на отдельной карте провернуть и вставить стопор;
первоначально пружины прикрутить к полотну, а потом к коробу.

Установка пружинных петель

Как правильно самостоятельно ставить петли бабочки на двери

Для тех, кто не знает, как врезать петли в межкомнатную дверь поясним, что процесс этот состоит из следующих этапов:

• нанесение на поверхность дверного полотна, а также на поверхность дверной коробки специальной разметки под петли;
• сверление при помощи дрели отверстий под петли в заранее отмеченных местах;
• проверка плотности примыкания двери;
• проверка работоспособности двери.

От того как закрепить дверную коробку и установить петли бабочки на межкомнатную дверь будет непосредственно зависеть срок их эксплуатации. Цветовая гамма является не такой уж и широкой. Чаще всего встречаются имитации различных металлов. В частности, меди, золота, бронзы, или же никеля. Дверные петли бабочки могут быть как матовыми, так и глянцевыми.

Для тех, кто не знает, как установить петли на межкомнатную дверь приводим подробную инструкцию.

Нанесите на поверхность дверного полотна и на поверхность дверной коробки разметку;

• Установите поворотную ось, которая является основным элементом конструкции и которая обеспечивает функционирование всего механизма.
• Отмерить от верхнего и нижнего края двери по 20 см.

Производим разметку

• Установите петлю по метке.
• Прикрепите пластины при помощи саморезов.

Осуществляем крепление петли к коробке:

• вставить в короб полотно, таким же образом отметить маркером нахождение другой части петли на внешней границе;
• приложить к месту одну часть бабочки, обвести маркером точки для отверстий;
• аккуратно просверлить отверстия, приложить изделие к месту и выполнить крепление шурупами;
• петлю отвинтить от торца, затем приложить к внешнему участку, шилом наметить места для отверстий;
• сделать отверстия и закрепить петли саморезами, сначала присоединив внутреннюю часть петли, а затем приложить к коробу внешнюю сторону.

Данная конструкция подходит практически для любых видов дверного полотна, за исключением, пожалуй, тяжелых массивных дубовых дверей. Петли для увесистых дверей немного отличаются от простых обычных, имеют большую толщину полки и с встроенными бронзовыми втулками.

Для большей наглядности рекомендуем посмотреть подборку видео по установки петель бабочка.

Решение возможные проблемы при установке

Поскольку идеальная установка этого вида крепежа возможна только при идеально ровном дверном полотне (что встречается нечасто), возможно возникновение в процессе работы некоторых недочетов: некритичных, но требующих, тем не менее, исправления. Расскажем, как можно исправить возможные дефекты, появившиеся в процессе установки.

Важно правильно установить зазор между дверью и коробкой

Наиболее часто встречающейся проблемой при монтаже петлей-бабочек является зазор между пластиной петли и дверной коробкой. Если подобный дефект имеется, это означает, что дверь не сможет плотно закрываться, что со временем приведет к расшатыванию конструкции и затиранию порога. Решает данную проблему небольшого размера прокладка из картона, щепы, резинки (может подойти даже спичка). Наличие подобной прокладки немного ухудшит качество установки, однако, проблему зазора благополучно решит. Если вас не устраивает тот факт, что пластинки петлей-бабочек смыкаются слишком плотно, можно немного «утопить» в толще дверной коробке одну часть петли.
