Порядок установки
Перед тем как начинать заниматься монтажными работами, нужно подготовить соответствующие инструменты, такие как: электросварочный аппарат, он должен обладать электродами, шлифовальная машинка с диском, уровень со строительным отвесом и т. д.
Теперь можно выполнять установочные размеры, и как только все будет подготовлено, вы можете выполнять основные операции, делая это качественно и эффективно.
Начинать выполнять такие действия нужно с нижних петель, как только они будут приварены, вы должны проверить их на соосность
Если все нормально, то можно прихватывать и верхние петли, выполняя далее контрольную навеску ворот.
В том случае, если вы сделаете все правильно, то петли нужно приваривать уже окончательно, делая это, нужно обратить особое внимание на вертикальность линии их установки, ведь это так важно. Кроме того огромную роль играют и сварные соединения.. ЧИТАТЬ ТАКЖЕ: Что Делать Если Провисли Ворота Гаража
ЧИТАТЬ ТАКЖЕ: Что Делать Если Провисли Ворота Гаража
Виды гаражных ворот
Чтобы говорить о дальнейшей работе, рассмотрим основные типы гаражных ворот. Хочу заметить, что некоторые типы распространились совсем недавно:
- Распашные ворота. Самый давний, по совместительству и надежный вид ворот. Он используется не обязательно для гаража. Такой вид ворот, если разбираться, можно увидеть даже в самых сложных эксплуатациях. Две створки, зафиксированные на рамочных петлях, это вся составляющая ворот. При правильной сборке, створки будут закрываться достаточно плотно, не образовывая прощелин промеж рамы. Механизм — простой, работа — надежная. Явным плюсом является то, что они обычно открываются наружу, внутри гаража не требуется места для работы, поэтому весь гараж остается свободным для хранения.
- Откатные ворота. Вся конструкция состоит из одной створки, отъезжающей в одну из сторон, как правило параллельно стене фронтальной стороны. Также можно использовать откатные ворота с двумя створками, тогда конструкция будет расходиться в разные стороны.
- Подъемно-поворотные ворота. Конструкция подразумевает собой створку, открывающуюся методом подъема ворот под покрытие потолка. Функционирует с помощью шарнирно-рыжачной схемы механизма. Сделать такую схему довольно не просто, необходимо обладать профессиональными знаниями в области инженерии. Самостоятельно можно попробовать установить такие ворота с готовой сборки. Главным преимуществом данного вида ворот большое количество сэкономленного места.
- Роллетные ворота. Гаражные ворота с рольставнями являются одним из самых аккуратных решений для гаражных ворот. Однако самая редкая конструкция из уже нами изученных. Считается довольно ненадежной. Однако допустима для установки в тех местах, где охраняется объект. Выглядит такая система как несколько полос из алюминия, которые сворачиваются под потолок.
- Круглые угловые ворота. Гаражные ворота такого типа были одной из первых разновидностей гаражных ворот на рынке. Дверные панели, часто состоящие из дерева, вставляются на ролики, подвешенные сверху, и направляются по каналам в направляющих в полу, чтобы следовать желаемому пути.
Более современные интерпретации этого типа ворот привели к использованию алюминиевых, стальных и деревянных панелей.
С меньшим упором на нижнюю ходовую часть и большим упором на верхнюю направляющую для универсальности на месте.
Большие размеры можно использовать с круглыми угловыми дверями, при этом не возникает проблем с провисанием больших ворот с рольставнями, подъемно-поворотными или секционными.
Вес распределяется равномерно, что означает, что возможна почти безграничная ширина.
Выбор механизма

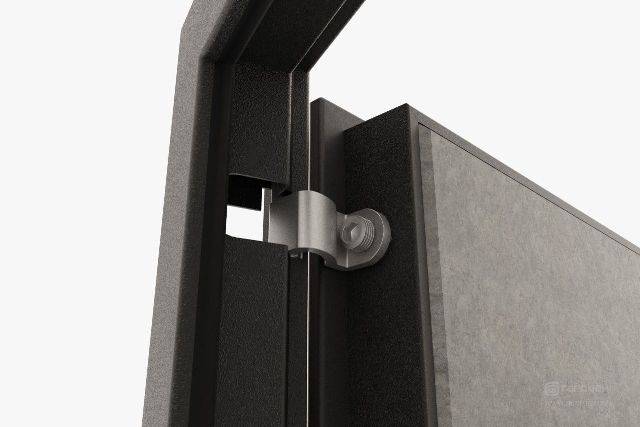

Основные виды гаражных петель
Стремительный технический процесс затрагивает многие аспекты нашей жизни, и даже петли для деревянных ворот (как и металлических) не являются исключением. Если раньше фурнитура для гаражных дверей была очень простой и однообразной, то сегодня можно найти множество видов различных петель, которые отличаются своими особенностями и достоинствами.
В таблице представлены основные виды.
| Шарнирные петли. В середине изделия, выполненного из стали, находится шарик, благодаря которому и осуществляется движение петли. Более подробно данный вид будет рассмотрен ниже. |
| Цилиндрические. Также эта фурнитура называется петлями с подшипником. Она крепится к специальной опоре посредством сварки металлов. Ввиду особенностей конструкции и крепления на воротах, цилиндрические петли с опорным подшипником хорошо подходят лишь для распашных ворот с небольшой массой – суммарная нагрузка не должна быть более 400 килограмм на каждую петлю. В противном случае высока вероятность поломки. |
| Цилиндрические усиленные. Эти приварные петли являются улучшенным вариантов рассмотренных ранее петель – они отличаются более усовершенствованной структурой и оптимальным распределением нагрузки. Максимальная масса, которую может держать одна такая петля без каких-либо последствий составляет порядка 600 килограмм, поэтому усиленные цилиндрические петли можно использовать для монтажа тяжелых ворот. |
| Сквозные. В том случае, если петли для гаражных ворот по определенным причинам нельзя установить путем сварки или привинчивания к поверхности, используются петли сквозного типа. Для установки такой фурнитуры в конструкции ворот высверливаются на всю длину монтажные колонны, в которые продевается часть петли. После этого она прочно закрепляется при помощи гаек подходящего размера. Из-за такой схемы крепления сквозные гаражные петли рассчитаны на нагрузку не более 200 килограмм. |
| Накладные. Это наиболее востребованные среди владельцев гаражей петли для ворот, которые получили такую популярность благодаря своей высокой надежности, прочности и износостойкости. Еще одно достоинство накладных петель – полное отсутствие скрипа при открывании и закрывании створок. Такая фурнитура полностью берет на себя нагрузку от дверных створок и не дает им провисать. Также накладные петли еще и взломостойкие. |
| Кованые. Это старинный вид гаражных петель, который появился на свет многие столетия назад и применялся для удержания створок деревянных ворот. Несмотря на это, петли кованого типа часто используются и сейчас, в том числе и для создания дизайнерских решений. Некоторые современные модели кованых петель ничуть не уступают другим. |
Какие петли на ворота выбрать из такого разнообразия? Если у вас уже плывет перед глазами от широкого ассортимента современных магазинов, читайте дальше, чтобы узнать правила выбора.
Почему шарнирные петли так хороши
Нельзя не отметить тот факт, что шарнирные воротные петли отличаются высокой популярностью. Она во многом обусловлена многочисленными достоинствами таких петель, которые приведены ниже:
- Легкость, плавность и бесшумность поворота при условии регулярного смазывания.
- Шарнирные петли для металлических ворот обладают высокой стойкостью ко взлому.
- Способность выдерживать большую нагрузку, особенно у петель с большим шарниром.
- Отсутствие вероятность самопроизвольного закрывания и открывания (при условии правильной установки ворот для гаража в вертикальной плоскости).
Указанные выше положительные качества позволяют устанавливать шарнирные петли на ворота из профнастила. Так, шарниры, которые устанавливаются внутри петель, изготавливаются из прочных и надежных металлов с достойными эксплуатационными характеристиками. Благодаря этому увеличивается не только возможная нагрузка на петли со стороны тяжелых дверных створок ворот, но и продолжительность их службы.
Цилиндрические гаражные петли разных размеров
Важно правильно подобрать количество и параметры шарниров, исходя из массы двери ворот, например:
- Для легкой калитки из профнастила достаточно одного шарнира на петлю с диаметром 25 мм.
- Для стандартной воротной двери придется выбирать петли с шарнирами диаметром от 35 мм.
- В случае, если планируется установить массивную гаражную дверь, необходимо увеличивать не только диаметр шарнира, но и количество таких шариков в одной петли (до 2-3 штук на створку).
Замеры и размеры
Технология процесса
Устанавливаем платики
У многих неопытных сварщиков возникают определенные сомнения по поводу возможности приваривания цилиндрических петель к плоской поверхности. Не стоит сомневаться – эта процедура с круглыми петлями выполняется куда легче, чем с квадратными и шестигранными.
Для того чтобы правильно приварить круглые петли, необходимо позаботиться об установке платиков – они привариваются к самим петлям при помощи сварочного аппарата. Необходимо сделать это ровным швом. Путем приваривания платиков к петлям организуется удобная площадка для установки петель на сами ворота. Эти незаменимые элементы подбираются в соответствии с массой ворот и прочностью материала, из которого изготавливаются платики.
Усиление петель платиками
Некоторые мастера приваривают петли без использования платиков. Такой вариант также возможен, однако благодаря их применению крепление является более надежным.
Устанавливаем ворота
Перед тем, как варить петли на ворота, створки ворот необходимо правильно расположить в проеме гаража или забора. Сложность процедуры заключается в том, что ворота следует размещать в проеме до приваривания петель, то есть фактически на глаз. Чтобы расположить ворота максимально точно, необходимо воспользоваться строительным уровнем и большим терпением. Регулировка положения ворот должна осуществляться столько раз, сколько необходимо до достижения ровного положения створок. Только после точного размещения можно выполнять приваривание.
Воротные петли с приваренными платиками
Привариваем петли к воротам
Теперь разберемся, как правильно приварить петли на ворота. Несмотря на кажущуюся сложность этой процедуры, ее вполне реально выполнить при должной сноровке и терпении. Приваривание петель на ворота гаража выполняется в несколько последовательных шагов, указанных ниже:
- Намажьте гаражные петли с приваренными платиками солидолом, чтобы обеспечить их плавный ход после установки. Также подготовьте тонкие подкладки под петли – их толщина не должна превышать 5 мм. Они необходимы прежде всего для круглых петель.
- Произведите правильную разметку полотна под петли. Так, необходимо наметить отступы от краев на 25-30 см. Разметка наносится строительным карандашом.
- Приварите петли к дверному полотну. Для этого первоначальным образом приварите штыковые части петель, поначалу лишь слегка прихватив их сваркой, после чего варите металл по направлению снизу-вверх, обеспечивая при этом максимально ровный шов.
- После приваривания первого шва на всех петлях, необходимо при помощи уровня (для этих целей лучше использовать строительный) следует проверить правильность открывания и закрывания ворот. Если дефекты не обнаружены, можно продолжить.
Приваренная к воротам железная петля
- После того, как установка петель на ворота путем приваривания завершена, нужно аккуратно обработать все сварные швы шлифовальной машинкой. Последний этап – покраска ворот и петель любым понравившимся вам цветом. На этом все!
Как видите, самостоятельное крепление петель ворот не являются такой сложной задачей, невыполнимой в домашних условиях. Достаточно иметь под рукой необходимое оборудование и неукоснительно соблюдать указанные в данном руководстве рекомендации к действию.
Если вы устанавливаете петли для ворот гаража, приваривайте их таким образом, чтобы двери открывались наружу. В противном случае после снегопада возникнут большие проблемы.
Руководство по установке
Петли устанавливаются на сторону, в которую будет происходить открывание. Работа ведётся в горизонтальном положении; поверхности, задействованные при сварке, обезжиривают и обрабатывают щёткой, предварительно удалив на участке слой лакокрасочного покрытия.
Намечают место будущих петель – их размещают в 15-20 см от верхней и нижней граней калитки. Для этого на монтажные подкладки, обеспечивающие зазор между нижней гранью ворот и землёй, выставляют дверь внутри проёма. Выравнивают по уровню, меняя высоту подкладок. Эту операцию рекомендуется выполнять как минимум вдвоём. Выровняв и зафиксировав полотно, прикладывают навесы, отмечают их расположение на воротах и на дверной коробке.
После нанесения разметки распашной элемент убирают с подставок, вынимают из проёма, возвращают в горизонтальную плоскость. Петли приваривают в разобранном виде: верхняя половинка отводится для дверного полотна, часть со штырём – для опорных конструкций. Деталь укладывают по отметкам и прихватывают предварительной точечной сваркой. По уровню проверяют, не произошёл ли перекос. Если ось навеса параллельна плоскости распашного элемента, выполняют капитальную сварку по всей линии контакта. Готовый сплошной шов зачищают шлифовальной машинкой.
К лутке приваривают нижнюю часть петли. Если нет возможности уложить опору горизонтально, то работают в вертикальном положении. Прихватку точечной сваркой выполняют по такому алгоритму:
- Сверху.
- Снизу.
- По центру.
- В центре верхней половины будущего шва.
- В центре нижней половины будущего шва.
Далее следует выверка по уровню, проверочная установка створки. Если дефектов соединения нет, оно выдерживает нагрузку, дверь откидывается плавно и плотно прилегает к коробке, то сваривают капитальным сплошным швом. При сварке масло, которым смазаны петли, может выгореть или вытечь, из-за чего дверь будет скрипеть и заедать. Чтобы этого не происходило, створку приподнимают и ещё раз обильно смазывают внутренности навесов.
Дверь возвращают в эксплуатационное положение, болгаркой зачищают сварные швы. Поверхности обезжиривают и окрашивают, монтируют навесное оборудование (замки, засовы, почтовые ящики). В петлях проделывают по небольшому отверстию, через которые будет осуществляться смазка механизма в процессе эксплуатации.
Установка профнастила: заключительный этап монтажных работ
Монтаж шарниров
Шарниры крепятся к воротам с помощью сварки или прикручиваются болтами, саморезами. И в том, и в другом случае навесы фиксируются на столбах и передней части створок.
Монтаж шарниров с помощью сварки
Работу по привариванию шарниров к воротам производят следующим образом:
- Ворота выкладывают на ровную поверхность и отмечают места крепления навесов.
- Петли смазывают солидолом или маслом.
- Берут створку и ставят ее по отвесу в вертикальном положении.
- С помощью точечной сварки прихватывают две части петли.
- Проверяют расположение осей петель и прихватывают верхнюю петлю.
- Смотрят на наличие зазоров и щелей, качество хода створок. Если все в порядке, то петли приваривают окончательно.
- Все места сварки зачищают угловой шлифовальной машиной и окрашивают в тон основного полотна.
Валерий
дизайнер
В процессе приваривания подвижных деталей следует помнить о технике безопасности и следить за прохождением тока. Производить соединение лучше всего с помощью крестовой варки, чтобы шов был крепче, а погрешности, сделанные во время крепления, были менее заметны.
— Валерий дизайнер
Монтаж шарниров с помощью болтов или саморезов
Для тех, кто хотя бы раз устанавливал дома межкомнатные двери, прикрепить к воротам петли с помощью саморезов не составит труда. Ведь оба эти способа схожи между собой.
Процесс врезки петель в межкомнатные двери
Монтаж петель производят в следующей последовательности:
- Сначала петли прикрепляют к передней части полотна с помощью саморезов.
- После этого ворота укладывают вместе с опорными столбами на ровную поверхность и отмечают места для монтажа вторых частей петель.
- При необходимости на воротах делают углубления для размещения механизма.
- Ворота крепят с помощью саморезов на опорные столбы.
Сергей Свистунов
Строитель со стажем, редактор информационного портала Zaborchik.com
Болтами или саморезами прикрепляют петли к малогабаритным воротам с небольшой массой. Исходя из размеров ворот, каждую створку можно навесить на две, три или даже четыре петли.
— Сергей Свистунов Строитель со стажем, редактор информационного портала Zaborchik.com
Небольшие советы и уточнения
Дверное полотно имеет достаточно высокий вес, поэтому материалом для направляющих должен выступать толстый металл. Он точно сможет выдержать оказываемую на данный элемент ворот нагрузку.
Само дверное полотно должно быть прочным, но не запрещено декорирование внешней его стороны, например, при помощи пластика. В этом случае ворота будут выглядеть хорошо, не отличаясь практически от заводских.
Самым слабым местом конструкции являются ролики. Поэтому крепление их должно быть максимально надежным. Материал роликов должен быть очень прочным и износостойким. Иногда ролики устанавливают попарно, чтобы снизить на них нагрузку.
Итак, мы рассмотрели, как сделать подъемный вариант гаражных ворот своими руками. Если все делать согласно инструкции, то результат оправдает ваши ожидания.
Видео в котором Вы можете посмотреть как сделаны подъемные ворота.
Подбираем оптимальный размер
Чтобы петли смогли удерживать металлическое полотно, необходимо правильно подобрать их габариты. Диаметр фиксаторов варьируется в пределах 10-32 мм. Шаг диаметра петли равняется 2 мм на увеличение. Высота гаражных петель составляет от 60 до 160 мм.
Важным моментом при подборе габаритов является надежность и удобство использования гаражных створок. Чтобы при открытии и закрытии полотно не заклинивало, рекомендуется оставить зазор в 0,1-0,2 мм между осью фиксаторов и отверстием корпуса. По своим габаритам и массе петли должны соответствовать материалу, из которого произведены створки. В зависимости от установленного в гараже полотна также зависит количество петель, составляющее от 2 до 4 элементов.
Инструкция по установке петель на гаражные ворота
Рассмотрим установку на примере самой распространенной цилиндрической петли на шарикоподшипнике. Сначала надо приварить ушки к петлям, на которые и будем крепить их к полотну и коробу ворот:
- вырезаем болгаркой металлические пластины ушки по размеру петель, которые усилят жесткость крепления;
- две крепежные пластины кладем горизонтально, зазор между ними 2 – 3 мм;
- по центру между пластинами укладываем петлю;
- крепим с двух сторон петлю к пластинам сваркой;
- аналогично готовим и все остальные петли ворот;
- теперь надо выставить строго по уровню ворота и закрепить их подпорками.
Очень важно при установке выставлять петли строго по уровню, поэтому лучший вариант лазерный уровень, а не обычный водяной
- прикладываем петли и отмечаем места крепления на полотне и на каркасе ворот;
- начинаем приваривать петли с нижней петли, сразу шов не свариваем, а лишь прихватываем, чтобы была возможность выставить по уровню;
- порядок точечной сварки на прихватке – верх, низ, центр;
- вначале крепеж привариваем к полотну, а потом к коробу ворот;
- еще раз выставляем ворота и проверяем на свободное открытие и закрытие.
Если все нормально, то можно окончательно приварить петли горизонтальным и вертикальным сплошным швом. Вертикальный шов – движение всегда снизу вверх.
Проще, но не надежней, сначала приварить петли к каркасу ворот, а потом выставлять створки и приваривать верхнюю часть петли. Проще и понятней посмотреть процесс на видео инструкции и послушать важные рекомендации профессионалов.
Привариваем петли своими руками
Как вы знаете чтобы для ворот бывают самыми разными и приваривать к ним петли также следует по-разному. Далее, вы узнаете, как производить закрепление петель на круглом и квадратном столбе. Также расскажем вам как устанавливаются скрытые внутренние петли на ворота или калитку и как приварить петли на воротах из профильного листа.
Устанавливаем навесы на круглый столб
Чтобы навесы нормально функционировала на круглом столбе, её необходимо чуток отодвинуть от него. Для этого лучше всего подложить под неё небольшую пластинку из металла, толщиной около двух-трёх миллиметров.
При приварке навесов к круглому столбу, выдвиньте их наружу на 5 мм на нем и на калитке. Так вы уберете щель между ними при закрывании.
Также от середины столба петля должна выходить к наружной стороне на пять-шесть миллиметров. Тогда ворота будут установлены точно посередине, а петля сможет ходить по своей оси без заеданий и очень плавно.
Привариваем завесы на квадратной опоре
Здесь уже необходимо устанавливать петлю заподлицо. Делать подкладку необязательно, но лучше перестраховать себя и сделать это. Сначала прикладываете петлю, и прихватываете её несколькими точками, чтобы она самостоятельно держалась.
Варить нужно снизу вверх мелкими прихватками и соблюдать очередность выполнения работ.
После этого берёте ровный деревянный брусок или металлический уголок и по нему выравниваете петлю, чтобы она стояла ровно, попутно проверяете всё отвесом.
Для исключения возможных сварочных деформаций навесы должны привариваться к полотну и коробке «крест-накрест».
После того как обе петли закреплены, следует надеть ворота и проверить их ход, если всё в порядке продолжаете сварку. В конце швы зачищаете болгаркой и можете их покрасить.
Установка скрытых внутренних петель
Если вы хотите убрать петли из виду, сделав свои ворота более привлекательными, тогда следует использовать специальные скрытые петли для внутренней установки. Но проделать установку таких петель довольно сложно и вам необходимо обладать мастерством и сноровкой в сварочном деле, если вы непрофессиональный сварщик со стажем, тогда у вас не получится осилить такую работу.
Лучше всего доверьте процесс профессионалу, тогда монтаж будет сделан качественно и ворота установятся надёжно и надолго. Конечно, за такую работу необходимо будет заплатить деньги, но качество того стоит.
Устанавливаем на забор из профильного листа
Процесс установки петель на таком заборе несколько отличает от стандартного, хотя в нём также нет ничего сверхсложного и трудоёмкого, вам необходимо только запастить желанием и стремиться получиться максимально качественный результат от проделанной работы.
Металлические петли для ворот из профнастила
Итак, весь процесс монтажа состоит из таких этапов:
- Делаются две небольших перемычки, выставляете их параллельно длинным сторона и закрепляете сверху и снизу соответственно.
- Расстояние между этими перемычками сделает сделать так, чтобы можно было установить три таких элемента.
- К установленным перемычкам привариваем наши петли.
- Профильный лист необходимо прикручивать уже поверх установленных петель, так как при сварочных работах он попросту может обгореть и потерять свой привлекательный внешний вид. Лучше всего для таких целей подойдут петли для гаражных дверей.
Зачем применяются монтажные пластины
Такие пластины помогают упростить работу и облегчают нагрузку на завесы. Они привариваются заранее ещё начала установки самих петель.
Размеры, форма и толщина таких пластин будут зависеть от параметров ворот, которые будут установлены. Помимо облегчения нагрузки и монтажа, такие элементы могут выполнять декоративные функции.
Как сделать своими руками подъёмно-поворотные ворота для гаража: подробная инструкция
Формы
Современные разновидности петель производятся нескольких форм. Каждая форма имеет индивидуальные технические характеристики, преимущества и недостатки. При выборе подходящей формы следует учитывать совокупность параметров, собственные предпочтения и нагрузку, которую создает металлическая конструкция.
Цилиндрические
Петли цилиндрической формы с подшипником внутри корпуса подходят для стандартных моделей распашных конструкций, обладающих сравнительно небольшой массой. Предельная нагрузка на фиксатор с каждой стороны не должна быть выше 400 кг. В зависимости от класса приобретенной петли может изменяться максимальный удерживаемый вес.
Несмотря на свою нестандартную форму, цилиндрическая разновидность является одним из наиболее распространенных вариантов. Фиксаторы обладают высокой прочностью и крепятся на каркас сваркой. Перед привариванием основной части корпуса необходимо приварить ушки для более надежного удерживания.
Квадратные
От других форм-факторов квадратные петли отличаются увеличенной площадью соприкосновения поверхностей. За счет большой площади контакта фиксаторы легко привариваются к корпусу и выдерживают постоянную нагрузку массивных конструкций. Также фиксирующие элементы квадратной формы используют для фиксации различных поперечных элементов, калиток и других конструкций.
Шестигранные
Шестигранные элементы менее распространены по сравнению с другими формами. По аналогии с цилиндрическими фиксаторами они требуют предварительного приваривания металлических ушек, что обеспечивает дополнительное удобство при последующем монтаже. Шестигранные петли выбираются с учетом декоративности, суммарной массы и размеров створок распашных ворот. Стандартные шестигранные элементы способны выдерживать металлические конструкции весом около 400-500 кг.
Каплевидные
Каплевидная форма свойственна только петлям со встроенным подшипником. За исключением эстетичного внешнего вида, данную разновидность отличают дополнительные преимущества — равномерный сварочный шов и простота монтажа, которые достигаются благодаря особенной форме.
При установке на массивные распашные конструкции рекомендуется задействовать каплевидные петли с диаметром 30-32 мм и длиной около 250-300 мм. От длины петли напрямую зависит протяженность сварного шва, которым она приваривается к каркасу. Желательно, чтобы фиксаторы были оснащены пресс-масленками для смазки, чтобы ворота не издавали постороннего звука при открытии и закрытии.
