Как установить секционные ворота в гараже своими руками, подготовка проема, монтаж и регулировка

Решение для нестандартных ситуаций

Что такое секционные ворота в гараже

Гаражными секционными воротами снабдили современные гаражные постройки. Конструкторы и инженеры посчитали громоздкие и непрезентабельные металлические створки с распашным механизмом открывания ушедшими в прошлое и предложили в качестве замены красивые и отличного качества ворота, включающие электропривод. Их главное преимущество – благодаря размещению вертикальных направляющих, удалось решить извечный вопрос нехватки гаражного пространства.

Если хотите обустроить секционные ворота своими руками, специалисты советуют сделать подъемные гаражные двери. Однако без готового заводского комплекта открывания здесь не обойтись.

Закупать детали на рынке с рук не рекомендуется. Скорее всего, такие заготовки быстро выйдут из строя. Качественный заводской комплект предполагает поэтапную систему сборки. Если подойти к этому процессу ответственно и точно следовать указаниям, сделать секционные ворота своими руками не составит особого труда.

Устройство и принцип действия

Секционные ворота состоят из нескольких элементов:

• направляющих;
• электрического привода;
• модулей;
• пружинного механизма;
• полотна;
• секций.

Основным механизмом, осуществляющим движение полотна, выступают направляющие. Они представляют собой профили, изготовленные из стали, крепящиеся вертикальным образом, по сторонам от проема, а также горизонтально – под потолком. На них находятся кронштейны, непосредственно двигающие основное полотно.

Направляющие должны быть установлены максимально точно, любое отклонение их по вертикали понижает эффективность функционирования всей системы. Они могут затруднять её свободное движение, что негативным образом скажется на герметичности закрытия створок.

Чтобы уравновешивать возможные колебания полотна, применяется пружинный механизм. Его установка требует правильной регулировки, от этого фактора зависит надежность всей фиксации.

Секции представляют собой пару листов из стали, пространство между которыми заполняется полиуретановой пеной. Последняя сберегает температуру внутри помещения, изолирует проникновение внутрь шума. Для повышения сроков службы панелей их дополнительно покрывают антикоррозийными составами. Иногда внутрь панелей монтируют прозрачные акриловые вставки, они гарантируют проникновение внутрь дневного света, отличаются высокой устойчивостью к ударам.

Кроме вышеперечисленного, такие конструкции оснащают:

• замками;
• торсионной системой;
• механизмами обеспечения безопасности;
• ручками;
• засовами;
• крючками.

Движение системы происходит таким образом:

• во время открывания полотно поднимает по вертикально направленным рельсам;
• после происходит его плавное преломление и перенаправление на горизонтально расположенные рельсы;
• после открытия проема, полотно находится над ним, удерживаемое там специальным механизмом.

Последовательность самостоятельной установки гаражных ворот

Придерживайтесь пошаговой схемы монтажа секционных ворот, и они прослужат не один год:

1. Прежде чем приступать к установке деталей, сделайте с помощью компьютерных программ чертежи и схемы. Они позволят определиться с размерами каждого компонента и особенностями их фиксации в конкретном месте.
2. Нанесите разметку, где будут располагаться крепежи несущих элементов. Если детали окажутся на деле большими, чем было запланировано, расширьте проем.
3. Принимайтесь за изготовление каркаса.
4. Когда рама готова, аккуратно приподнимите ее вверх и вставьте в обустроенный проем. Прочно крепить сразу нет необходимости. Дело в том, что в последующем может понадобиться регулировка наклона каркаса.
5. Вооружившись болтами, осуществите монтаж направляющих по горизонтали. Закрепите их на потолок.
6. Займитесь сборкой полотнища с нижней части. Компоненты панели следует снабдить роликовым устройством.
7. Уравновесьте полотно. Оно должно располагаться по четкой ровной линии. В качестве ориентира возьмите пол и потолок.
8. Монтируйте внизу панели ручки.
9. Защитите электроприборы кожухами.
10. Адекватно оцените качество установки створок. О правильном монтаже можно говорить, если полотно размещено на высоте, до которой его приподняли. Падать полотнище не должно, также, как и самостоятельно приподниматься.

Расчет размеров

Чтобы правильно установить ворота, придется заранее рассчитать все необходимые размеры. При этом измеряются следующие параметры:

Высота с шириной. В этом случае определяют габариты воротной конструкции

Также при проведении замеров обращают внимание на то, чтобы плоскости располагались параллельно друг к другу. Стенки конструкции должны располагаться в вертикальном положении, а перемычка с нижней гранью — в горизонтальном

Для проверки правильности положения элементов пользуются отвесом или строительным уровнем.

Размер перемычки. При определении этого параметра занимаются измерением расстояния от края проема до перекрытия потолка. Оптимальный размер составляет 350-550 миллиметров. В такие проемы удастся установить наиболее надежные и качественные модели ворот со специальной подъемной системой.
Степень вхождения конструкции внутрь помещения. Некоторые не обращают внимания на этот параметр и не определяют его размеры. При расчете величины учитываются особенности системы подъема ворот, а также габариты проема.

Также определенные расчеты проводятся перед установкой привода конструкции. Прежде чем поставить его, определяют глубину помещения, которая должна находиться в диапазоне 3-4 метров. Если здание слишком маленькое, придется устанавливать более компактный привод осевого типа.

Проем имеет значение: замер и подготовка проема

Преимущество и особенности конструкции

Компания Дорхан добилась преимущества над другими конкурентами на рынке секционных ворот благодаря следующим особенностям:

1. Широкий выбор облицовочных панелей, благодаря чему секционные ворота смотрятся гармонично с любым фасадом.
2. Поверхность ворот Дорхан защищена от повреждений и царапин при транспортировке и установке специальной защитной пленки.
3. В отличие от других конкурентов, ворота Дорхан не боятся больших перепадов температур и функционируют даже при температуре в -45 о .

Ворота, отличающиеся такими характеристиками, должны обладать интересными особенностями конструкции, позволяющими сохранять работоспособность в условиях русской зимы. Таких результатов компания добилась благодаря:

• резиновым уплотнителям, встроенных в посадочную кантовку секций;
• тому, что петли с внутренней стороны оснащены оцинкованным усилением, которое создает дополнительный запас прочности.

Обратите внимание! Для производства секций Дорхан применяется высококлассное итальянское оборудование, что позволяет добиться таких высоких показателей качества

Что нужно знать о секционных воротах

Технология установки секционных ворот

Когда проведены все подготовительные работы, можно приступать к монтажу:

1. Наметить карандашом места закрепления основных элементов. В случае необходимости расширить проем.
2. Собрать раму ворот.
3. Поднять раму и установить в проем. Основательно закреплять только после регулировки уровня наклона.
4. Собрать и скрепить направляющие с помощью болтов.
5. Прикрепить их к потолку по нанесенной ранее разметке.
6. Собрать полотно, скрепляя секции поочередно. Начинать следует снизу. Каждый элемент снабдить роликами.
7. Собрать пружинный механизм, уравновешивающий конструкцию.
8. Установить ручки для запуска работы механизма.
9. Закрыть все важные узлы специальными кожухами, препятствующими попаданию пыли в механизм.

Если все сделано верно, плотно будет держаться на определенном уровне, не подниматься, и не падать. Для проверки следует его открыть и закрыть несколько раз.

Правильно подобранные секционные ворота будут удобны в использовании, а грамотная установка обеспечит длительный срок службы.

Подготавливаем дверной проем

После предварительной подготовки рабочих инструментов и расчета размеров подготавливают дверной проем, на который будут устанавливать секционные ворота. Людям, которые ранее не работали с проемами, лучше доверить подготовку опытным строителям, которые смогут сделать все качественно.

Затем уровнем проверяют ровность стены в проеме. Если она будет неровной, установить ворота не получится, и поэтому лучше заранее все выровнять. Даже незначительные погрешность в разы усложняют выполнение монтажных работ. Опытные строители могут установить конструкцию и на искривленной поверхности, однако из-за неровностей плотность крепежей будет низкой.

В конце подготовки дверного проема притолока и стенки отделываются защитными уголками из металла.

Этапы установки

Процесс установки секционной системы ворот, включает ряд последовательно выполняемых этапов, который четко прописаны инструкцией. Их нужно выполнять один за другим, не забегая вперед, только так можно гарантировать соблюдение технологии и беспроблемную дальнейшую работу механизма.

Секционная конструкция ставится по такому плану:

1. Удаление или укрепление существующего покрытия (при необходимости).
2. Проверка горизонта пола (погрешность может быть максимум миллиметр).
3. Нанесение разметки для дальнейшего крепления направляющих элементов.
4. Фиксация профилей, проходящих по вертикали. Для этой цели используют саморезы на длинных ножках.
5. Основываясь на расположении вертикальных элементов, ставят горизонтальные. Они должны образовывать прямой угол, иначе полотно не будет двигаться надлежащим образом.
6. Секции собирают.
7. Замеряют все параметры.
8. Проводят выравнивание с использование металлических прокладок. Доски или строительную пену использовать строго запрещается.
9. Закрепить механизмы управления.
10. Проверить точность замеров, зафиксировать все элементы.
11. Поставить пружины.
12. Установить и закрепить ограничители.

Крепление направляющих

Монтаж секционных ворот своими собственными руками начинается с крепления рельсов, определяющих направление движения полотна. Чтобы соблюсти необходимую вертикаль, карандашом размечают те точки, где будут зафиксированы профили. Если конструкция отличается большими параметрами, каркас нужно предварительно собрать, разложив его по поверхности пола. Когда размеры стандартные, можно проводить поэтапный сбор:

1. Поставить к проему нижнюю часть.
2. Вертикальные профили крепят к полотну, затем фиксируют всю конструкцию к стене.
3. Оставить по 3 см между профилем и панелью, чтобы створка легко двигалась.
4. Закрепить угловые элементы с помощью саморезов на верху проема.
5. Вставить и укрепить нижние рельсы.
6. Перпендикулярно вертикальным элементам, расположить горизонтальные составляющие.
7. Стыки скрепить, закрутив болты на соединительных пластинах.
8. Поставить профили, используя уплотнители, чтобы обеспечить их плотное прилегание.

Сборка секций полотна

Когда несущие части уже закреплены, производится сборка полотна:

• все секции фиксируют с использованием петель;
• при необходимости, делают отверстия сверлом, их диаметр должен составлять 4 мм, глубина проникновения — 30 мм;
• саморезами фиксируют плоскость, ролики крепят к нижней панели;
• рельсы монтируют следующими;
• нащельник скрепляют с верхней панелью;
• материал выравнивают согласно расположению кронштейнов.

Установка механизмов

Монтаж гаражных ворот требует размещения, закрепления тех устройств и механизмов, что обеспечивают их функционирование.

Этот процесс проходит так:

• с помощью концевых кронштейнов, выставить торсионную систему;
• смонтировать пружины, расположив его над проемом, в центре;
• развести пружины, прикрепить вал;
• болтами крепят пружины;
• кронштейнами регулируют степень натяжения тросов;
• ставят ограничители, регулирующие ход конструкции;
• проводят монтаж привода электрического типа.

Крепление аксессуаров и проверка хода

Когда все основные элементы уже установлены, нужно закрепить дополнительные составляющие сверху полотна. Для удобства использования ставят ручки, чтобы повысить надежность крепят замки, засовы.

Их фиксация должна осуществляться максимально плотно, чтобы во время постоянного функционирования, механизмы не расшатывались.

Завершив все предыдущие действия, работу конструкции проверяют. Ворота несколько раз открывают, закрывают ручным образом. Это необходимо для проверки хода полотна. Во время этого процесс не должно быть слышно никаких звуков, а именно скрипа, сука, зацепов за выступающие элементы.

Проверка работоспособности ворот

После монтажа ворот проверят их функциональность:

• Полотно поднимают и опускают несколько в автоматическом режиме и в ручном. Оно должно двигаться плавно, без усилий и рывков.
• При подъеме и опускании между секциями не должно быть просветов. Это указывает на неплотную стыковку панелей.
• Надавливают на нижнюю и на верхнюю панели полотна. Между створкой и проемом не должны появиться просветы.
• Поднимают полотно не полностью и останавливают – ворота должны филироваться в этом положении, а не сдвигаться силой инерции.

Если работу выполняла бригада, необходимо убедиться в целостности панелей, отсутствии царапин, сколов и вмятин.

Установка торсионного механизма и направляющих

На начальном этапе монтажных работ должны установиться направляющие с торсионным механизмом.

Монтаж вертикальных направляющих

Крепление начинается с монтажа и последующей подрезки вставок для уплотнения конструкции. Специалисты советуют пользоваться вставками, которые продавались вместе с воротами, так как их не придется подрезать.

Когда уплотнительные материалы будут установлены, занимаются прикреплением нащельника с опорными стойками. При установке направляющих следят за тем, как расположен профиль. Его перекос по вертикали не должен превышать 1-2 миллиметра.

Монтаж горизонтальных направляющих

При выполнении монтажа придерживаются такой последовательности действий:

Прикрепление направляющих горизонтального типа к стойкам опор. Соединение профилей к поверхности потолка при помощи подвеса. Передний профиль удаляют от проема на 850 миллиметров, а задний — на 400 миллиметров

Элементы, выступающие за пределы конструкции, осторожно подрезаются болгаркой

Монтаж торсионного механизма

Монтажные работы должны выполняться с соблюдением инструкции, состоящей из нескольких этапов:

• Монтаж механизма в опорные кронштейны.
• Прикрепление к валу подшипников, состоящих из двух пружин.
• Просверливание в барабане отверстия, в которое будет пропускаться трос.
• Установка барабана на вал и фиксация троса при помощи крепежных болтов.
• Регулировка интенсивности натяжения установленного троса.

Монтаж подъёмных и секционных конструкций

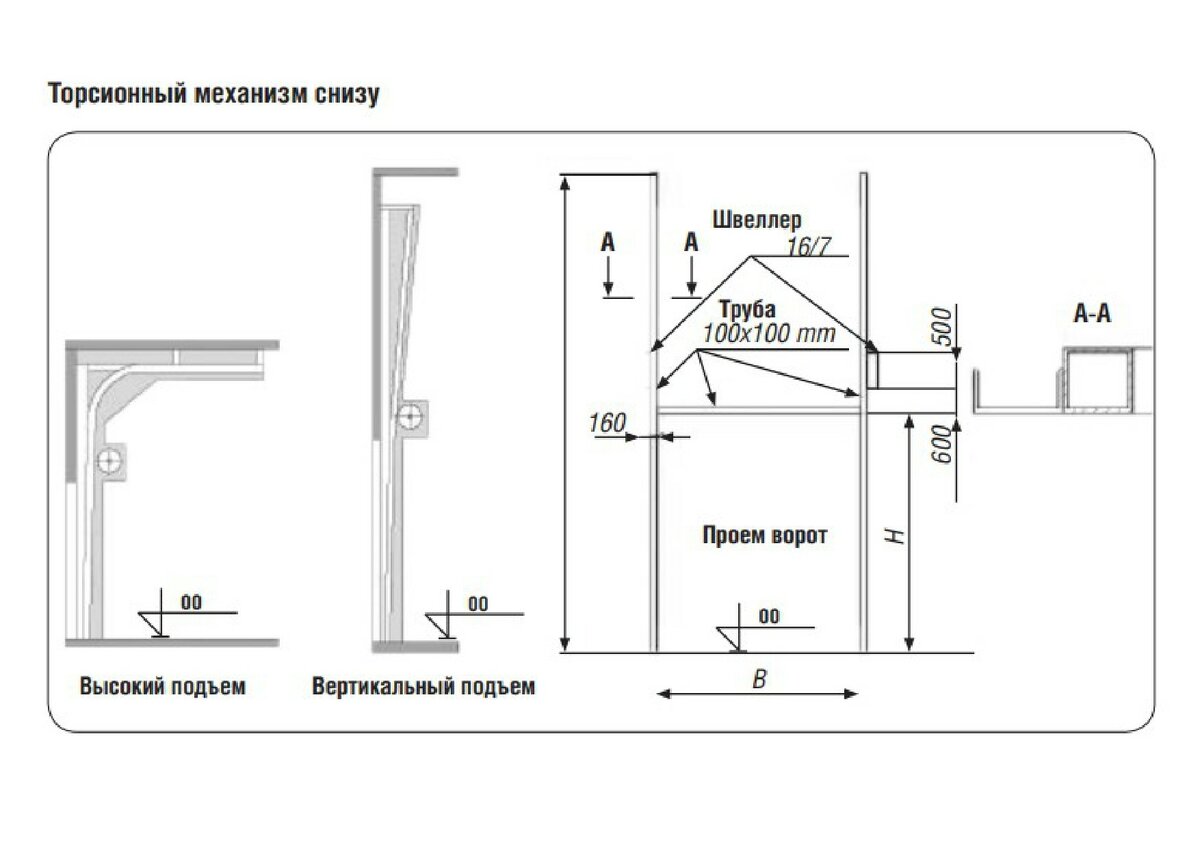

Чертеж секционных ворот для установки в гараже

Для самостоятельного монтажа нужно подготовить инструменты:

• приборы для измерения – рулетку и уровень;
• дрель;
• молоток;
• комплект отвёрток;
• гаечные ключи;
• средства для личной защиты – очки, перчатки, каска.

Установка секционных конструкций на гараж выглядит следующим образом:

1. Подготовка проёма. За счёт качественной очистки облицовки и укрепления проёма металлическим каркасом удастся продлить срок эксплуатации конструкции.
2. Отметка мест крепления несущих элементов с использованием измерительных предметов. После этого можно приступать непосредственно к монтажу конструкции.
3. Закрепление нижней ламели, а после закрепление всех несущих деталей согласно инструкции.
4. Сборка полотна ворот.
5. Проверка створки, находящейся в верхней части, на плотность прилегания, а также регулировке кронштейнов.
6. Установка и закрепление механизмов, управляющих конструкцией.
7. Установка засовов, ручек и замков.
8. Натягивание тросов и фиксация пружин.
9. Закрепление электропривода и установка ограничителя, определяющего ход полотна.

После проделанных шагов нужно произвести проверку качества хода полотна. Для этого несколько раз откройте и закройте конструкцию. Если всё проделано согласно инструкции, то ворота будут установлены правильно и надёжно прослужат в ближайшие годы. Периодически следует проверять детали и, по необходимости, производить их замену.

Замеры и размеры

Особенности монтажа

Перед началом установки секционных ворот, проверьте, достаточно ли в вашем гараже свободного пространства. Учитывайте, что свободная длина до потолка должна быть не менее 30 сантиметров, а по боковым сторонам – 45 сантиметров. Большую роль играет правильная подготовка проема к дальнейшей установке своими руками. Его обязательно следует укрепить при помощи металлического каркаса. Чтобы произвести монтаж конструкции, понадобятся такие инструменты:

• Шуруповерт или дрель электрическая;
• Перфоратор, имеющий победитовые сверла;
• Крепежные детали, но в том случае, если их нет в комплектации;
• Уровень и рулетка.

После того как вами будут подготовлены все инструменты и предприняты меры, понадобится схема будущих ворот, ее нужно перенести в область проема. После этого отметьте места, где будут находиться горизонтальные и вертикальные профили

Важно правильно выставить вертикаль проема и каждую деталь четко зафиксировать. Категорически не допускается наличие даже небольшого перекоса. Инструкция, которая есть у вас на руках, прописана со всеми размерами, придерживаться их нужно обязательно

Дабы отрегулировать ворота, можно применять металлические подкладки

Инструкция, которая есть у вас на руках, прописана со всеми размерами, придерживаться их нужно обязательно. Дабы отрегулировать ворота, можно применять металлические подкладки.

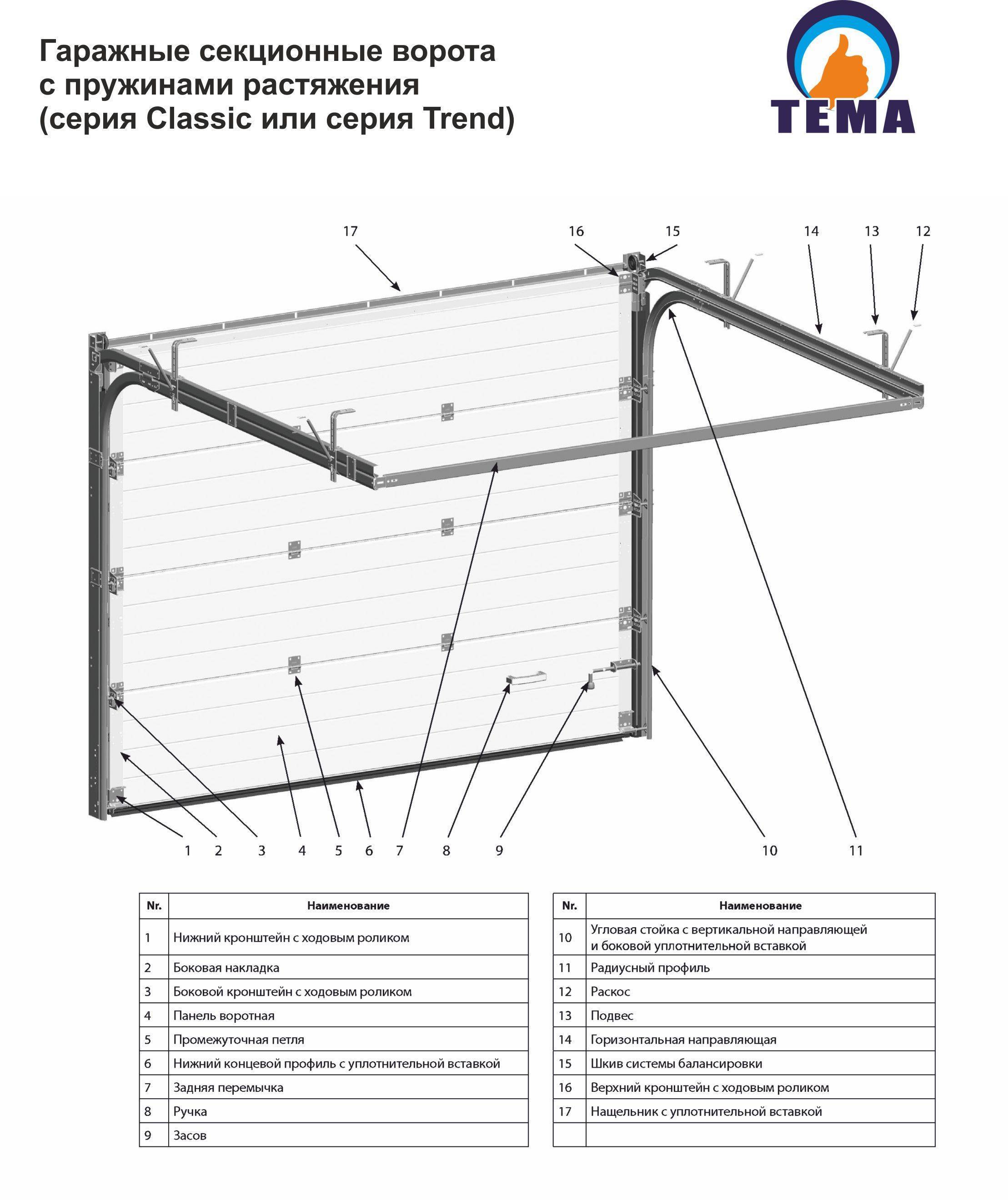

Схема секционных ворот

Инструкция указывает, что изначально при монтаже гаражных ворот своими руками нужно провести установку всех несущих элементов, после этого принимайтесь за сбор полотна. Используя регулировку кронштейнов, вы сможете добиться абсолютного прилегания к створке вверху.

В качестве уплотнителя для конструкции используется морозоустойчивая резина и полимерный каучук. Первый элемент применяется для той области, которая будет напрямую соприкасаться с напольным покрытием в гараже. Каучук позволит повысить в проеме уровень герметизации.

Расчет размеров

Чтобы правильно установить ворота, придется заранее рассчитать все необходимые размеры. При этом измеряются следующие параметры:

Высота с шириной. В этом случае определяют габариты воротной конструкции

Также при проведении замеров обращают внимание на то, чтобы плоскости располагались параллельно друг к другу. Стенки конструкции должны располагаться в вертикальном положении, а перемычка с нижней гранью — в горизонтальном. Для проверки правильности положения элементов пользуются отвесом или строительным уровнем

Для проверки правильности положения элементов пользуются отвесом или строительным уровнем.

Размер перемычки. При определении этого параметра занимаются измерением расстояния от края проема до перекрытия потолка. Оптимальный размер составляет 350-550 миллиметров. В такие проемы удастся установить наиболее надежные и качественные модели ворот со специальной подъемной системой. Степень вхождения конструкции внутрь помещения. Некоторые не обращают внимания на этот параметр и не определяют его размеры. При расчете величины учитываются особенности системы подъема ворот, а также габариты проема.

Также определенные расчеты проводятся перед установкой привода конструкции. Прежде чем поставить его, определяют глубину помещения, которая должна находиться в диапазоне 3-4 метров. Если здание слишком маленькое, придется устанавливать более компактный привод осевого типа.

Как подготовить дверной проём

Выбранная модель секционных ворот должна соответствовать фактическим параметрам величины притолоки, заплечников и глубины помещения. В идеальном варианте данные параметры продумываются на стадии проектирования здания.

Если конфигурация ворот и система управления требует электропитания — в гараж необходимо подвести электрическую сеть требуемой мощности, установить розетки и выключатели.

Конструкцию следует монтировать на крепкую надёжную основу — бетон или полнотелый кирпич. В случае пустотелого кирпича для ворот целесообразно сварить опору из стального уголка. Для более надёжной фиксации крепежа рекомендуется применить химические анкеры.

Необходимо проверить, что притолока, боковые стенки и проём выполнены в одной плоскости, без впадин и наплывов. Точность вертикали и горизонтали проёма выверяется строительным уровнем. Проём рекомендуется предварительно оштукатурить по маякам. Это улучшит прилегание и повысит термоизоляцию.

Сборка секционных элементов

Перед самостоятельной установкой секционных панелей надо их собрать. Несмотря на то, что сборка очень простая, все равно лучше ознакомиться с рекомендациями по собиранию элементов панели.

Все секционные элементы пронумерованы, и поэтому сборку начинают с нижнего компонента, который является первым. Для крепления ламелей между собой используют специальные петли, установленные в просверленные отверстия. После установки промежуточных крепежных петлей прикручиваются ролики и затягиваются крепежные винты. Затем монтируются держатели с нащельником и угловыми кронштейнами.

Сборка ручки

В комплект для ручного поднятия и опускания сэндвич-панелей входит пружинный запор и ручка. Человек тянет за трос, и механизм приводится в действие. Пошаговая инструкция:

1. Сначала закрепляют ручку. На ней есть отверстия для крепежных элементов, которые устанавливают на нижнюю секцию. Для этого извлекают декоративный корпус на самой ручке, отверстия подгоняются под полотно, ставят болты, которые сильно затягивают. Крышку устанавливают в исходное положение.
2. Пружинную задвижку приделывают на высоту 3 секции от пола. В направляющей изготавливают отверстие немного больше, чем сечение штыря.
3. На нижнюю петлю с роликом крепят основной трос.
4. Другой конец тросика завязывают узлом вверху конструкции, где монтировались потолочные направляющие дуги, они с внешней стороны обустроены специальным углублением.

Останется проверить прочность узлов. Если они ослаблены, то их затягивают пассатижами.

Необходимые для монтажа аксессуары

Когда будет установлен каркас и полотна ворот, необходимо будет закрепить дополнительные детали: ручки, замки, засовы и остальные механизмы, которые используются для управления секционными воротами. После этого осуществляется установка уравновешивающих пружин. Они должны так стать, чтобы подъемные тросы всегда находились в подтянутом состоянии, и соблюдалась инструкция.

Финальным аккордом в монтаже секционных ворот своими руками является крепление и введение в эксплуатацию электропривода, который должен быть в комплектации. За ним монтируется ограничитель. Во время установки конструкции лучше взять себе в помощь одного или нескольких человек, так вся работа будет проходить быстрее и увереннее. Завершив процесс, несколько раз проверьте работоспособность готовой конструкции.

Этап 1. Подготовка оборудования

Установка секционных ворот с любым механизмом открывания, требует предварительной подготовки необходимого инструмента:

• лазерный уровень, обычный здесь будет неэффективен (он дает высокий уровень погрешности, что недопустимо), особенно, если ширина превышает пять метров;
• электрическая дрель, чтобы крепить фиксирующие компоненты на высоте;
• перфоратор, мощность которого превышает 1,5 кВт, чтобы проделывать отверстия в бетонном основании;
• отвертка;
• плоскогубцы;
• кусачки.

Этот список необходимого оборудования нельзя назвать полным, конкретные наименования зависят от конкретной разновидности системы, качества предварительной подготовки проема. Кроме того, дополнительно потребуется крепеж, виды которого будут зависеть от того, какое стеновое покрытие присутствует в гараже.

Монтаж секционных ворот Дорхан: описание и видео

Перед установкой секционных ворот надо проверить комплектацию по монтажной карте, а также подготовленность проема   к монтажным работам.

В комплекте должны быть:

• торсионный механизм;
• коробка с комплектующими;
• комплект направляющих;
• регулировочная муфта;
• комплект сендвич-панелей.

Конструкция ворот DoorHan изнутри

Монтаж секционных ворот дорхан надо проводить на ровных плоскостях проема. Перед креплением вертикальных направляющих надо проверить строительным уровнем пол, предварительно положив С-профиль.

Подготовка панелей

1. Закрепить на верхней панели опоры ролика.
2. Закрепить боковые опоры на средних.
3. Прикрутить внутренние петли.
4. К нижней панели, кроме всего, крепятся еще и нижние кронштейны.

Всю установку производят по уже готовым отверстиям.

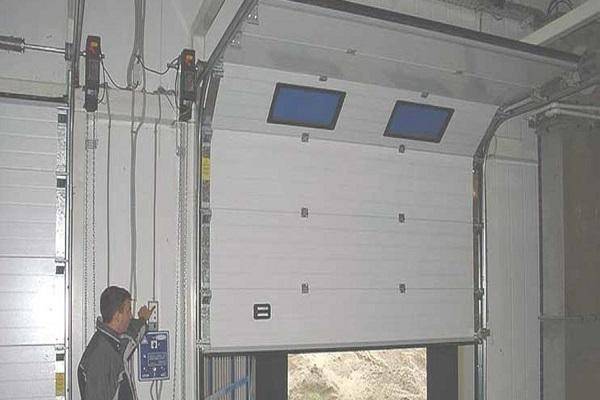

Ангар с секционными воротами

Вертикальные направляющие

Установку и сборку направляющих можно сделать 2-мя способами – стандартным и второй, когда направляющие собираются на полу (применяется тогда, когда высота превышает 2 м).

1. Сначала необходимо приставить к проему нижнюю панель, чтобы края выходили за поем равномерно. Проверить горизонтальность панели строительным уровнем.
2. По панели устанавливаются направляющие (от края панели до направляющих оставить 25-30 мм).
3. Прикрутить угловые стойки.
4. Проверить направляющие строительным уровнем.

Горизонтальные направляющие

Поставляются направляющие с С-профилем, который повышает их жесткость. В С-профиле и направляющих проделаны отверстия для скручивания горизонтальных с вертикальными, а также угловой стойкой.

1. Соединить горизонтальные направляющие с вертикальными.
2. Соединить концевой опорный кронштейн, С-профиль, угловую стойку.

Ворота DoorHan

Торсионный механизм

1. Разрезать трос пополам.
2. Прикрепить 1 конец к нижней панели.
3. Аналогично крепить второй трос.
4. Вставить ролик с распорными втулками в проушины угловых кронштейнов.
5. Поместить роликодержатели на боковые  опоры.
6. Закрепить все.

 Сборка узла

1. Зеркально на вал устанавливаются пружины.
2. На вал поместить барабаны (у них маркировка „L” и „R”).
3. Устанавливается верхняя панель, в ее верхние опоры помещаются ролики.
4. Собранный узел разместить в подшипниках концевых кронштейнов.
5. Закрепить фланцы окончаний обеих пружин на универсальных кронштейнах.
6. Сбоку барабана через отверстие пропустить второй конец троса.
7. Накрутить то количество оборотов, которое написано в монтажной карте.
8. Протянуть трос вдоль направляющей снизу к барабану.
9. Трос через отверстие барабана, через заходной паз, накрутить на 1-ый виток барабана.
10. Подвинуть барабан к кронштейну, трос намотать на него.
11. Закрепить на валу барабан, зафиксировать трос обжимной втулкой.

Пружины

Монтаж гаражных секционных ворот дорхан продолжить, окончательно закрепляя внутренние петли, а также боковые опоры.

1. Воротками взвести поочередно пружины.
2. Специальная полоса на пружинах указывает количество витков (число оборотов приведено в монтажной карте).
3. Зафиксировать пружины.

Окончание монтажа

Регулировочная муфта позволяет разъединить вал на 2 половины, что очень удобно при установке торсионного механизма. Она устанавливается возле внутреннего кронштейна и позволяет регулировать длину троса.

1. На С-профиль, чтобы ограничить ход открывающихся ворот установить буферы.
2. Соединить С-профиль с горизонтальными направляющими.
3. Горизонтальные направляющие прикрепляются к потолку разными кронштейнами. Проверить уровнем горизонтальность.
4. Закрепить ручку.
5. Установить на ворота задвижку.

Установка автоматики

1. Прикрепить привод к направляющей.
2. Подготовить направляющую для монтажа:

• соединить прямую тягу и изогнутую, зафиксировать соединение;
• присоединить кронштейн крепления на ворота к тяге, зафиксировать;
• установить крепежный кронштейн на направляющую.

1. Расположить направляющую над валом и С-профилем.
2. Зафиксировать крепежный и крепления тяги кронштейны.
3. Закрепить кронштейн крепления тяги на воротах.
4. Закрепить направляющую к потолку.

Монтаж секционных ворот дорхан, видео которого можно просмотреть прямо сейчас:

Как установить своими руками?

Регулировка пружины секционных ворот

Регулировка пружин автоматических ворот проводится в несколько этапов:

• Откручивание фиксирующих болтов.
• Совершение поворота пружины на 1-3 оборота в зависимости от ситуации.
• Закручивание болтов.

В сети интернет можно найти множество подсказок, как правильно натянуть пружину на секционных воротах, изготовленных фирмой Дорхан. Регулировка механизма рычажных ворот может быть проведена подручными средствами

Особое внимание следует уделить безопасности, поскольку ворота имеют большой вес, а пружины и тросы зачастую находятся под большим натяжением. Натяжение пружины на секционных воротах необходимо регулярно проверять и в случае необходимости проводить корректировку. Если во время проведения работ вы столкнулись со сложностями или только планируете установку ворот, обратитесь к профессионалам на http://terol.by

Если во время проведения работ вы столкнулись со сложностями или только планируете установку ворот, обратитесь к профессионалам на http://terol.by .

Как натянуть пружину на воротах видео

Каждый хороший хозяин знает, что любой механизм, даже самый надежный, может сломаться. И чтобы предотвратить неприятный неожиданности, мы рекомендуем хотя бы раз в месяц осматривать механизм своих гаражных ворот на наличие возможных проблем. Наиболее распространенной проблемой в гаражных воротах при их постоянной эксплуатации является провисание троса, который отвечает за подъем и опускание гаражного полотна

Это происходит из-за неправильного монтажа пружин на секционных воротах

Прежде всего хотим обратить Ваше внимание, что регулировка или замена троса секционных ворот – дело небезопасное, так как торсионные пружины находятся под сильным напряжение

Поэтому выполняйте эту работу с большой осторожностью, а также используйте только надежные и качественные инструменты. Вот основные этапы работы:

Вот основные этапы работы:

Поэтому выполняйте эту работу с большой осторожностью, а также используйте только надежные и качественные инструменты. Вот основные этапы работы:

1. Проверить маркирующую полосу на пружине, чтобы она была в вид прямой полосы.
2. Зафиксировать секционные ворота, чтобы они не поднимались на время выполнения ремонтных работ.
3. Вставить стержень для натяжения в отверстие, где заканчивается пружина, и повернуть.
4. Проделать ту же операцию с другим стержнем, но уже вытягивая первый.
5. Зафиксировать пружину, используя шпонку.
6. Проверить работу секционных ворот.

Монтаж механизма торсионной пружины секционных ворот Дорхан осуществляется по аналогичному принципу. Если у Вас все же не получается отрегулировать натяжение тросов секционных ворот, то наш совет – обратитесь за услугами к квалифицированным ремонтникам.
