Монтаж ворот: как правильно установить на даче, цена и фото

Из чего состоит конструкция

В составе откатных ворот находятся следующие детали, необходимые для монтажа ворот:

• направляющие балки, которые выполняют роль несущей;
• опоры для роликов;
• ролик, который можно снять;
• регуляторы парусности и нагрузки – уловители;
• в качестве крепления используется кронштейн, защищающий ворота от покачивания;
• опора, обеспечивающая створкам подвижность и подставка к ней.

Так же составной частью откатных ворот на консольной основе является фундамент. На нём размещают опоры для роликов, на них распределяется нагрузка несущей. Внутрь консоли помещают сами ролики.

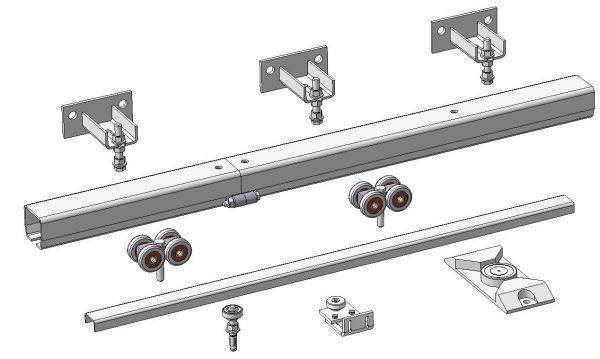

Наглядно состав конструкции может представить схема откатных ворот.

Распашные ворота с электрическим приводом и автоматикой

Как сделать консольные откатные ворота

Эта конструкция хороша тем, что над проездом нет балок. Но она — самая дорогая в устройстве. Дело не столько в системе роликов, сколько в необходимости устройства фундамента с металлическими закладными, к которым затем будет крепиться консольная балка. Если столбы уже есть, фундамент заливается перед ним и вдоль забора на длину технического выноса, который необходим для компенсации нагрузки, создаваемой полотном.

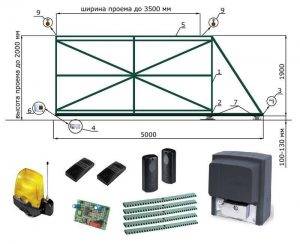

Комплектация консольных ворот

Даже если делают консольные откатные ворота своими руками, комплект, состоящий из направляющей балки, роликов, концевых роликов и уловителей покупают обычно в фирме. Все запчасти рассчитываются исходя из размеров полотна, материала каркаса и типа обшивки: вес имеет существенное значение. Потому желательно со всеми этими параметрами определиться заранее.

Зная длину несущей балки, вы сможете рассчитать необходимый размер фундамента. По типу — это ленточный фундамент, котлован под него копают ниже глубины промерзания грунта (для каждого региона она своя), в который закладывают армированные опоры под пластины с роликами, а также устанавливают стойки. К этим стойкам затем крепится комплект верхних роликов, удерживающих полотно и не дающих ему раскачиваться.

Как рассчитать фундамент под крепление для консольной балки

Сложного при расчете ничего нет. Фундамент по длине равен почти половине длины пролета. Если пролет 4 метра (ширина проезда или расстоянием между столбами), то фундамент должен быть 1,8-2 м. Ширина его 40-50 см, глубина — ниже глубины промерзания грунта для региона.

Фундамент под консольную балку при строительстве откатных ворот

Котлован выкапывают еще на 10-15 см глубже — под гравийно-песчаную подушку. Этот фундамент армируют (по типу ленточного), в верхней его части к арматуре приваривается швеллер (18 или 20) и все это заливают бетоном. Швеллер выставляется в «нулевой» уровень, то есть он должен стоять на одном уровне с уровнем грунта или материалом, которым отделан двор.

Подготовленное армирование и закладной швеллер

Есть более дешевый и быстрый вариант, но по надежности он уступает описанному выше. В грунт вкручивают три винтовых металлических сваи, к ним приваривают швеллер.

Установка роликовых опор

К закладному швеллеру привариваются шпильки, к ним потом на болтовых соединениях крепятся платформы с роликами. Иногда можно встретить варианты, когда платформы приварены сразу к закладной. Это неправильно. Существует довольно большая вероятность того, что фундамент или столб забора даст усадку. Даже небольшое смещение — и ваши ворота работать не будут. Если ролики со шпилек можно снять, шпильки переварить и все собрать на место, то как корректировать если платформа приварена? Срезать? Сложно, долго, без гарантий. Так что лучше в этом случае делать все по правилам.

Пример крепления роликовых площадок

При покупке обратите внимание на роликовые каретки и на сами ролики. Это обязательно закрытые подшипники качения. Они обычно располагаются в два ряда по 4 штуки в каждом

Смазка в них должна быть морозостойкой — нижний предел температур -60°C. Осмотрите платформу, на которой они крепятся. Она должна быть стальной, литой, хорошего металла с оцинкованной поверхностью, покрыта защитной смазкой

Они обычно располагаются в два ряда по 4 штуки в каждом. Смазка в них должна быть морозостойкой — нижний предел температур -60°C. Осмотрите платформу, на которой они крепятся. Она должна быть стальной, литой, хорошего металла с оцинкованной поверхностью, покрыта защитной смазкой.

На ролики накатывается опорная балка, потому основную нагрузку несут они

Покатайте ролики. Все должны кататься без усилий, и не должны иметь люфта (не должны шататься из стороны в сторону). Тогда можно быть уверенным, что ворота будут ездить легко и откатной механизм будет работать продолжительное время (некоторые фирмы дают гарантию 10 лет). Ведь большая часть нагрузки приходится именно на ролики, потому их качество ключевой момент, как и сбалансированная конструкция полотна.

Остальные этапы монтажа более понятно будут описаны в фото-отчете: ворота собраны самостоятельно, без привлечения специалистов.

Особенности конструкции ворот распашного типа

Откатные ворота своими руками: этапы изготовления

Перед тем, как начинать работы, нужно убедиться в возможности установки откатной модели. Следует проверить:

• наличие достаточного количества незанятого пространства вдоль ограждения для нормальной эксплуатации подобного устройства;
• прямолинеен ли необходимый участок забора, поскольку ворота могут двигаться только по прямой;
• отсутствие калитки и неровностей рельефа в области движения полотна.

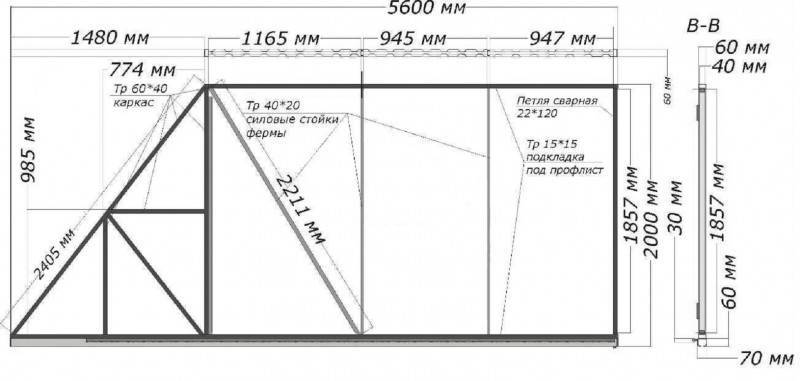

Проектирование: создание чертежей, расчет стоимости

Прежде, чем закупать материалы, нужно сделать схематичный чертёж, указать основные размеры, составить спецификацию. Если возникли затруднения, то стоит выбрать готовое решение из альбома производителей ворот.

К расчёту стоимости следует переходить после:

• проведения измерений проёма;
• выбора материала для обшивки и каркаса;
• оценки общего веса и решения вопроса с количеством створок.

Для упрощения задачи можно воспользоваться специальной программой.

Подготовка необходимых материалов и инструментов

Для возведения откатной конструкции своими руками нужны комплектующие. Их можно купить или сделать самим. Говоря об оборудовании, ничего особо сложного не потребуется – необходимые приспособления имеются даже у новичка.

Набор для изготовления включает в себя:

• нижнюю направляющую;
• поддерживающую скобу с роликами;
• пару роликовых опор;
• пару поддерживающих подставок роликовой платформы;
• опорный ролик;
• улавливатели;
• заглушки.

К выбору обшивки стоит подходить с учётом собственного вкуса и величины кошелька. Подойдёт ряд материалов:

• профнастил;
• листовая сталь;
• поликарбонат;
• вагонка;
• ковка;
• филёнка.

Поскольку при строительстве ворот не обойтись без бетонных работ, нужно запастись:

• ломом и лопатой;
• трамбовкой;
• сваркой;
• вёдрами для бетонного раствора;
• болгаркой;
• молотком и шуруповёртом;
• рожковыми ключами;
• малярными кистями;
• рулеткой.

При обшивке деревянными изделиями понадобятся слесарные инструменты. А ещё монтаж откатного устройства не возможен без профильных труб, швеллеров, толстого листового металла, стального прутка, песка, щебня и цемента.

Монтаж столбов

Стойки могут быть дубовыми, стальными, кирпичными, бетонными. Рекомендуемая глубина бетонирования столбов – 1 метр. При высоком уровне подземных вод необходим единый фундамент для всех опорных деталей устройства.

Для монтажа опор выполняют несколько действий:

1. Выкапывают яму.
2. Устанавливают в неё столб.
3. Выверяют вертикальность уровнем.
4. Бетонируют.

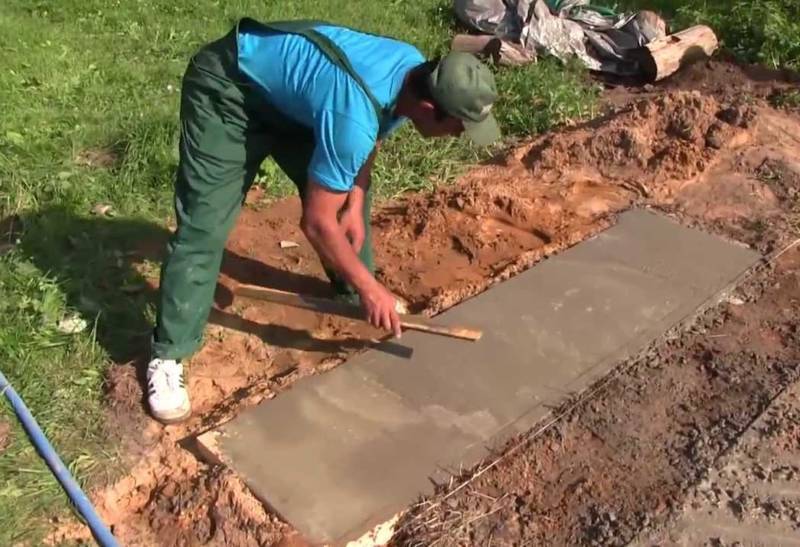

Заливка фундамента

Шаги при заливке фундамента:

1. Разметка на местности.
2. Выкопка траншеи
3. Изготовление закладкной из швеллера и прутков.
4. Установка опалубки и укладка армопояса.
5. Заливка бетонной смесью, трамбовка.

Через 28 суток бетон полностью затвердеет.

Изготовление створки

Несущий остов полотна изготавливают из профильных труб размером не менее 5*5 см. Инструкция:

1. Оборудовать ровную горизонтальную площадку.
2. Из труб и направляющего рельса сварить наружную раму.
3. К основанию полученной заготовки прикрепить составляющие заполняющего каркаса с помощью сварки.
4. Зачистить сварные швы шлифмашинкой.
5. Нанести на конструкцию грунтовку, а затем, после ёе высыхания, 2 – 3 слоя краски.
6. Обшить профнастилом.

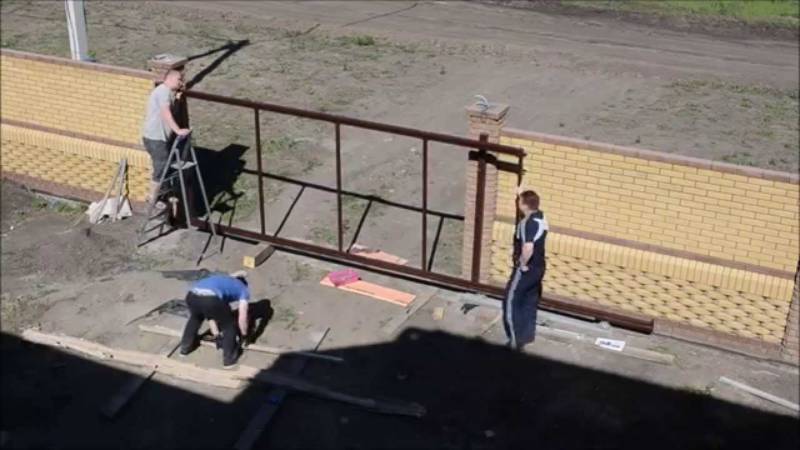

Монтаж конструкции

Чтобы установить ворота откатного типа, необходимо:

• провести разметку;
• выставить поддерживающие площадки роликовых опор;
• установить ролики и полотно, чтобы проверить правильность монтажа столбов;
• снять створку и демонтировать тележки;
• приварить регулировочные пластины;
• вновь установить роликовые опоры и полотно;
• зафиксировать ворота в закрытом положении;
• выставить конструкцию «в горизонт»;
• прикрепить накатной ролик к направляющей;
• установить роликовый ограничитель на верхний край полотна;
• прикрутить сначала нижний, а потом верхний улавливатели;
• провести окончательную регулировку всех элементов;
• закрыть заглушкой торцевую часть направляющей;
• защитить и закрасить места сварки.

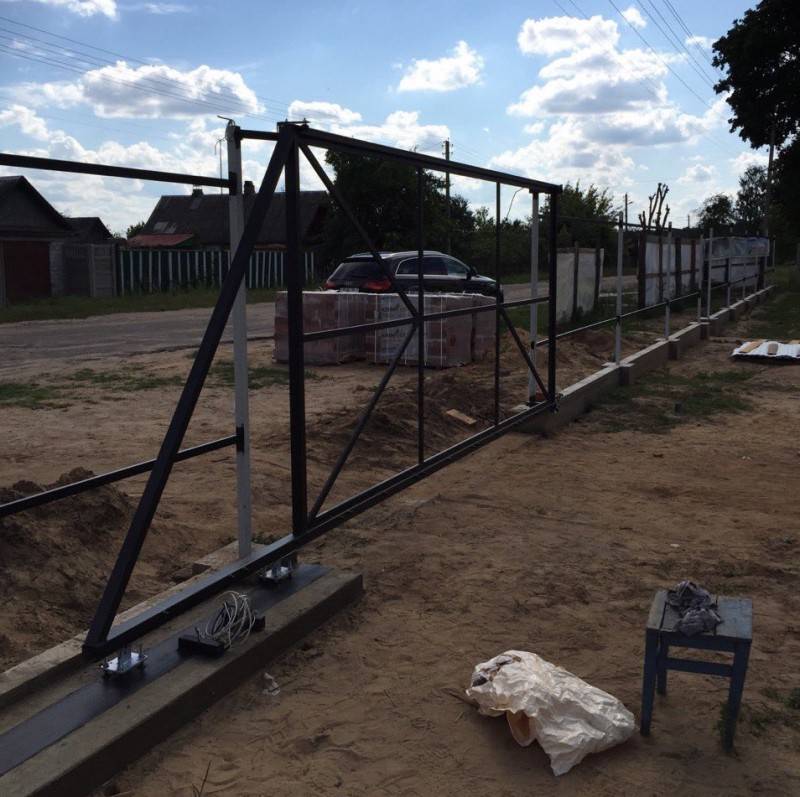

Создание «скелета» конструкции

По схематическим наброскам понять как сделать откатные ворота своими руками проще. Готовый проект также поможет сэкономить на материалах. По эскизам легко просчитать все, что требуется для предстоящих манипуляций.

Для установки базовой части ворот понадобятся трубы из металла. Для несущей основы используют более крупные экземпляры (60×40), для внутреннего малого блока — вдвое меньше. Нужен материал с прямоугольным или квадратным сечением. Перед началом монтажа трубы очищают от ржавчины, обезжиривают, грунтуют.

Сборка стартует с направляющего рельса. Элемент заранее готовят: укрепляют с помощью приваривания по бокам «подставки» из квадратных труб. Аналогично, но не прямым швом присоединяют нижнюю границу несущего каркаса. Здесь лучше использовать шахматную схему фиксации.

К основному каркасу приваривают трубы внутреннего контура. Они должны располагаться строго посреди. К ним впоследствии закрепляют саморезами профнастил. По завершении сварки швы зачищают, детали грунтуют, красят.

На этом выполнение ворот откатных механических на роликах своими руками не заканчивается. Из металлических труб собирают нащельники. Элементы монтируют на заранее подготовленное для этих деталей место. Осталось заняться фурнитурой.

Виды сэндвич-панелей.

Сэндвич-панель – это бескаркасная строительная конструкция, которая состоит из нескольких слоев. Именно отсюда и пошло название сэндвич. Панели могут отличаться по функциональному назначению (стеновые и кровельные), а также классифицироваться по виду наполнителя.

Утеплитель из минеральной ваты.Изготавливается из промышленных шлаков и горных пород, основное преимущество негорючесть, низкая теплопроводность, шумоизоляция

Минус – высокое влагопоглощение, такой материал очень важно сохранять в изоляции от воды, иначе теплопроводность возрасте в разы, при монтаже панелей с наполнителей из ваты очень важно соблюдать герметичность всех соединений. Минеральная вата является экологически чистым материалом.

Утеплитель из полиуретана.Высокая огнеупорность, теплоизоляция, шумопоглощение, прочность, срочно службы около 50 лет, экологичность, стойкость перед агрессивными веществами и биологическими организмами типа плесени или грибка.

Утеплитель из пенополиизоцианурата.Это инновационный материал, который имеет более высокие показатели по огнестойкости и более низкие по горючести, при этом обладая всеми физико-механическими преимуществами пенополиуретана.

Утеплитель из пенополистирола.Это по сути воздушные пузырьки запаянные в пену

80% этого материала – воздух. За счет этого панели с таким наполнителем очень легкие, отлично удерживают тепло, не боятся влаги, а также воды. Впитываемость воды составляет 4%. Пенополистирол помимо прочего не боится нагрева, что делает его огнеупорным материалом. Данный материал обладает высокой прочностью и на нем не могут жить никакие организмы, плесень, грибок и другие микроорганизмы, которые часто оказывают разрушительное воздействие на тот или иной материал нисколько не навретя пенополистиролу. Серьезную опасность для этого материал составляют продукты перегонки нефти и спирты. Они могут полностью растворить наполнитель сэндвич-панелей с пенополистиролом. Еще один минус слабая шумоизоляция.

Утеплитель из стекловолокна.Изготавливается из несгораемых составляющих, что гарантирует высокую пожаробезопасность. Это крепкий материал с отличной шумоизоляцией, стойкостью к агрессивным средствам и микроорганизмам, обеспечивает низкую теплопроводность. Единственный минус – отсутствие влагостойкости, то есть сэндвич-панели с таким наполнителем должны быть полностью герметичны, иначе влага очень быстро приведет такие панели в негодность.

Комбинированный утеплитель.Включает несколько слоев из разных материалов, что позволяет добиться максимальной надежности и стойкости к тем или иным веществам. При этом стоимость подобных панелей несколько дороже.

Если у Вас появились вопросы, позвоните нам: +7 (495) 783-06-56

Как установить ворота самостоятельно

Конструкция распашных ворот с калиткой и без

Перед тем как установить ворота, необходимо подготовить чертеж, где будут показаны основные элементы конструкции (в том числе петли, замочная конструкция, калитка) с указанием габаритов. Кроме того, нужно составить смету проекта.

Установка опорных столбов

Для опор подходят стальные трубы диаметром 10 см. Заглубление основания зависит от особенностей почвы и веса конструкции. Минимальный показатель – 1,5 м. Чем тяжелее полотна и нестабильнее грунт, тем на большей глубине подготавливают фундамент. Он должен хорошо переносить динамические нагрузки, создаваемые движением полотен и ветровыми порывами

Также важно, чтобы основание выдерживало воздействие сезонных процессов (заморозки и таяние) на характеристики почвы

Пошаговая инструкция по установке столбов:

1. Готовятся ямы глубины, определенной при расчетах. При этом их диаметр должен быть хотя бы на 0,1 м больше, чем у труб, используемых для создания столбов.
2. На дне подготавливают подушку из гравия или мелких камушков.
3. В ямы ставят опоры, фиксируя их в строго вертикальном положении специальными подпорками.
4. Затем производится бетонирование столбов. Если планируется повесить тяжелые полотна, опоры необходимо армировать.

Сборка створок ворот

Сварка каркаса для распашных ворот

Каркасы выполняются из уголка либо прямоугольного профиля. Для покрытия подойдет профлист толщиной минимум 2 мм или сетка. Лучше всего, если створки смогут открываться на 180 градусов – тогда они не будут мешать въезду машины. Чтобы не съедалось полезное место на участке, стоит сделать полотна открывающимися наружу. Общая их ширина должна быть на 3-3,5 см меньше, чем у проема, а расстояние между створками – около 1 см. Когда полотна собраны, их примеривают к месту установки и отмечают, где должны располагаться петли. Последние затем будут привариваться к столбам. Если створки достаточно тяжелы, их стоит установить на 6 петель.

Монтаж створок на столбах

Нижнюю часть петельного шарнира вставляют в верхнюю и конструкция прихватывается к столбу. Так поступают со всеми петлями створок. Проверив ровность конструкции, обваривают шовные соединения. Сдвигать полотна можно, когда швы полностью остынут. Области сварки затем подвергают шлифовке.

Нюансы возведения ворот

При установке ворот на дачу важно сделать правильные чертежи, поскольку именно они помогут купить необходимое количество материала. Заранее подготавливаем следующие инструменты:

1. сварочная машина;
2. болгарка;
3. молоток;
4. рулетка;
5. уровень;
6. краска.

Также потребуются все составляющие элементы ворот (материалы). Обычно нужны трубы, крепления, механизмы и панели из металла или дерева (для обшивки).

Как правильно определить размеры подвижной секции

При подготовке материалов необходимо определить размер раздвижной секции. В первую очередь выбираются профильные трубы. Размеры – 60х40х2,5. Их покрывают листами для облицовки. Размер зависит от размеров транспорта, который будет выезжать через них. Стандартная ширина – 2,5 м (для грузовиков – 3,5 м). Высота – 1,5 м, но люди больше предпочитают 2 м. Кроме труб нам понадобятся следующие детали:

1. Ролики.
2. Механизмы управления.

Установка столбов

Установка столбов для забора производится разными способами в зависимости от грунта.

Для раздвижных ворот своими руками фундамент не нужен. Но наличие опор в качестве каркаса все рано необходимо, ведь к ним мы будем приваривать листы. Зачищаем трубы болгаркой, покрываем их грунтовкой. Покрываем поверхность краской. Последняя выбирается в зависимости от предпочтений владельца. Но для металла требуется специальная краска, которая подойдет для этого материала.

После монтажа труб можно начать сваривать сам каркас

Уделяем внимание стыкам, защищаем их от попадания влаги, поскольку это может стать причиной накопления ржавчины внутри. Чтобы защитить стыки, их можно покрыть при помощи герметика или приварить небольшие кусочки металла

После создания каркаса можно начинать приваривать листы из профнастила.

Фундамент

Если выбрана конструкция откатного типа, требуется наличие фундамента. Следует выкопать траншею 1,5 метров в глубину и 40 сантиметров в ширину. Туда помещаем швеллер, к которому приварены куски арматуры. Заливаем конструкцию бетоном. Для полного высыхания бетона понадобится около недели (время может отличаться в зависимости от погоды).

Изготовление рамы подвижной створки

Используя болгарку, трубы необходимо очистить от коррозии. Если болгарки нет, можно заменить наждачной бумагой, но чистка займет больше времени и усилий. Красим трубы. Делаем внешний каркас из труб, потом привариваем к нему внутренний. Следующий шаг – обшивка при помощи деревянных или металлических листов. Их необходимо устанавливать на механизмы управления, если ворота откатные.

Монтаж подвижной секции

На швеллере необходимо установить ролики. Сверху одевается направляющая, и привариваются конструкции роликов. Следующий шаг – поддерживающие крепления. В конце все ролики и крепления необходимо покрыть грунтовкой, поскольку именно они первыми поддаются коррозии. Одеваем ворота на ролики.

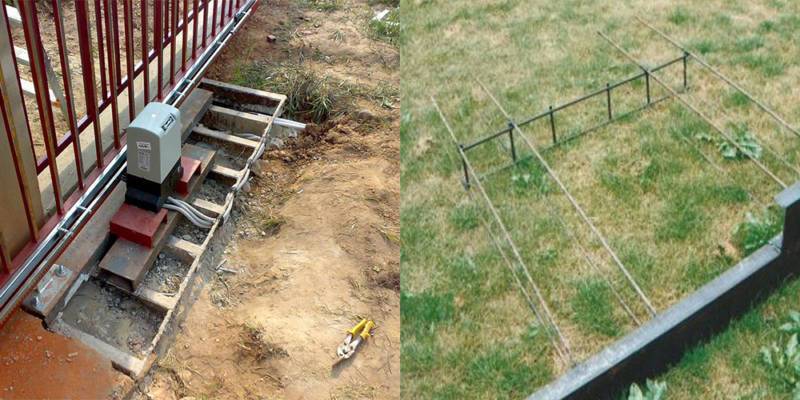

Монтаж узла автоматики

На калитку ставится замок, чтобы ворота надежно закрывались. Если нам нужно, чтобы ворота открывались сами, устанавливаем автоматические электроприводы для открывания створок. Обычно такие используют для раздвижных или откатных ворот. Благодаря этому открыть и закрывать ворота можно дистанционно, например, находясь в машине. Используется пульт управления.

Процесс и сложность монтажа ворот на дачу своими руками зависит от выбранного типа ворот. Если с распашными проблем не возникает, то для выдвижных необходимы базовые навыки строительства, ведь могут возникнуть проблемы с установкой механизмов. Самое главное не ошибиться на этапе подсчета материалов.

Виды ворот

Итак, для начала нужно определиться, какие именно ворота Вы хотите сделать. Существует несколько видов систем, и каждая из них имеет как свои преимущества, так и недостатки.

Распашные.

Простейший вариант, встречающийся повсеместно. Конструкция у них довольно простая: две створки, распахивающиеся в разные стороны. Изготовить такие ворота и установить их проще всего. Срок службы также обещает быть долгим. Но есть здесь и слабые стороны. Так, Вы должны следить за тем, чтобы выездной путь (в сторону открывания) был очищен, иначе ворота просто не будут распахиваться. Если Вы захотите приобрести автоматику, Вас будут поджидать серьёзные расходы: створок у конструкции две, и механизм требуется на каждую из них.

Откатные.

Здесь имеется только одна створка, так что, если Вы решите автоматизировать её, это обойдётся дешевле, чем с предыдущей конструкцией (и не только с ней). Кроме того, при открывании она движется вдоль стены, что уже не занимает много пространства. Подобные ворота делятся ещё на три подвида:
— рельсовый. Основной особенностью этого типа является рельса, по которой передвигается створка.
— подвесной. Здесь конструкция для передвижения находится сверху. Это удобно, так как её можно продолжить и над въездом, что сделать внизу не так просто. Такой вариант обойдётся довольно дорого.
— консольный. Самая сложная конструкция, в основу которой входят консольные механизмы и швеллерная балка. Зато не издаёт сильных шумов при открывании, да и направляющая не забивается так, как в случае с рельсовым видом.

Раздвижные.

Предусматриваются две створки, разъезжающиеся в разные стороны. Такой выбор подойдёт тем, у кого места за въездом немного, и вся конструкция с одной стороны не помещается. Кроме того, пользоваться проездом и калиткой одновременно получится только в том, случае, если последняя находится подальше от системы, иначе створка будет перекрывать её.

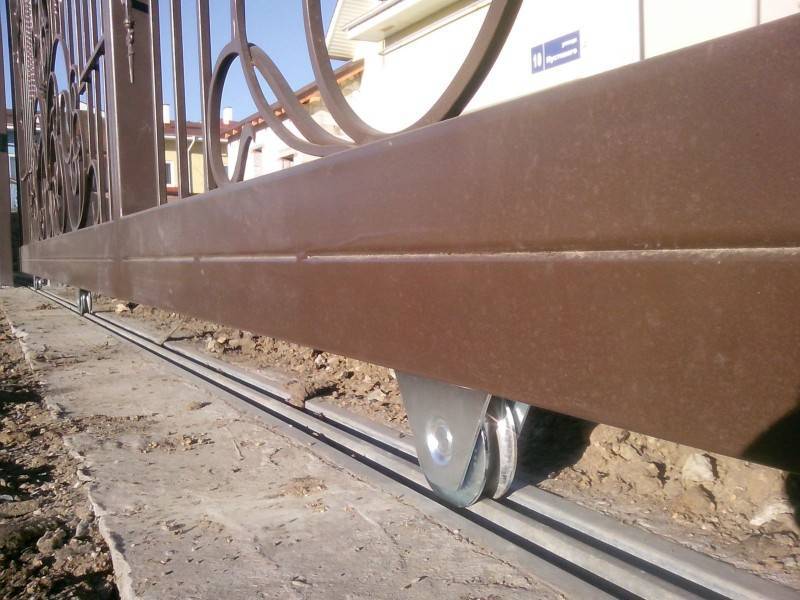

Опорные ролики — какие лучше и как установить

После того как собрали раму, приступаете к закреплению роликов, по которым катается створка.

Ошибка №4 Ни в коем случае не берите пластмассовые ролики.

Здесь можно рассматривать варианты только со стальными. Не ведитесь на рекламу производителей, что полимерные ролики отличаются более плавным ходом и бесшумностью.

Если вибрация при движении по направляющей есть, она все равно будет передаваться. А еще не забывайте про наши зимние условия эксплуатации.

При крайне низких температурах, пластмассовые ролики становятся менее прочными и при ударах начнут разрушаться.

Крайне важно, чтобы подшипники были с низкотемпературной смазкой. Они должны быть усиленными – 301-й а не 201-й, или 303-й, а не 203-й. Они должны быть усиленными – 301-й а не 201-й, или 303-й, а не 203-й

Они должны быть усиленными – 301-й а не 201-й, или 303-й, а не 203-й.

Больший размер рассчитан на больший вес, а значит, они более надежны и способны выдержать худшие  условия работы, даже при нарушении геометрии направляющей.

При монтаже роликов необходимо предварительно разметить места их установки на швеллере. Ставите их на плоскость и накатываете направляющую.

Обязательным решением при монтаже роликов считается применение регулировочных болтов.

Ошибка №5 Крепеж должен прихватываться к швеллеру именно через них, а не через саму площадку роликов.

Так как при любом отклонении бетонного основания всего на 0,5см, ворота при этом будут уходить на 4-10см.

С болтами, в процессе эксплуатации вы с легкостью сможете осуществить регулировку в любой плоскости при помощи обычного гаечного ключа.

После того как вы накатили воротину на роликовые опоры, их нужно выставить по уровню.

Ошибка №6 Ни в коем случае не смазывайте ролики или балку по которой они ходят.

В итоге такой самодеятельности, туда забивается песок и пыль, постепенно превращаясь в абразив, и планомерно стачивая поверхности двух этих важных элементов.

Для установки верхней и нижней ловушек, плюс верхнего кронштейна от бокового раскачивания, понадобятся дополнительные опоры (приходной столб, нащельник). Обычно это труба 60*40мм или 60*30мм.

Привариваете их через закладные к бетонным столбикам ограждения.

А уже к ним, монтируете эти самые ловушки и кронштейны.

Улавливатели должны быть из стали толщиной не менее 3-4мм.

Чтобы не было удара в самом конце, и воротина закрывалась вообще беззвучно, можете подложить в качестве прокладки резинку, если у вас нет заводских.

Хотя многие умные привода (Nice, Hormann), сами способны останавливать створку в заданном месте, зная ее длину.

Ошибка №7 Запомните, что нижний улавливатель ставится в самую последнюю очередь, когда ворота выставлены по уровню, обшиты и заняли свое рабочее положение.

Эта ловушка монтируется таким образом, чтобы при входе в нее полотна, происходил подъем ворот на пару миллиметров, дабы разгрузить опорные ролики.

В этом случае они прослужат гораздо дольше.

Ошибка №8 Никогда не крепите приходной столб напрямую к колонне, через анкера без закладных.

Через пару лет от ветровой и ударной нагрузки все это разболтается и крепеж вырвет. Изначально закладные должны быть приварены к стальной центральной колоне.

Если вы про это забыли, то делайте крепеж по крайней мере на химический анкер.

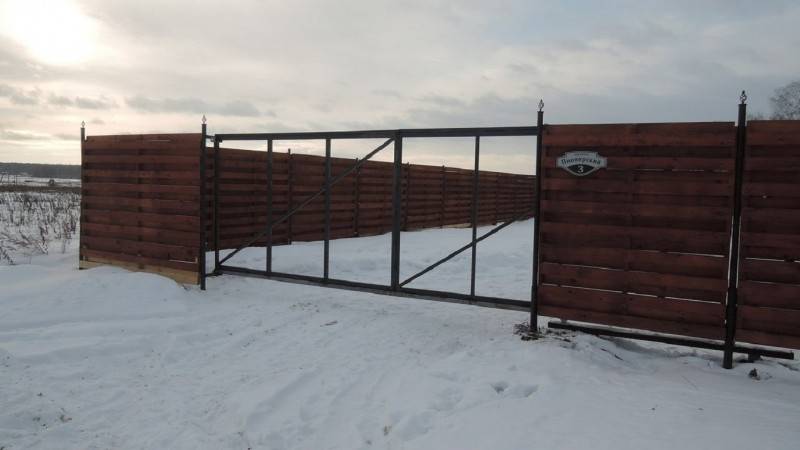

Фото откатных ворот своими руками

Также рекомендуем просмотреть:

• Грядки на даче своими руками
• Лунный календарь посадок и посева на 2018 год
• Благоустройство участка
• Ограждения для грядок
• Облицовка цоколя
• Минеральные удобрения
• Зимний сад в доме
• Как выбрать газонокосилку
• Какие цветы посадить на даче
• Садовые арки
• Скворечники для птиц
• Фундамент для бани
• Побелка деревьев
• Парник своими руками
• Заборы для дачи
• Мебель для дачи
• Садовые дорожки
• Как сделать метлу
• Садовые беседки
• Как украсить дачу
• Обрезка деревьев
• Как сделать топор
• Дизайн садового участка
• Мангал своими руками
• Идеи для дачи
• Как посадить дерево
• Пристрой к деревянному дому
• Фигурки для дачи и сада
• Садовые скульптуры
• Обрезка винограда
• Лавочка своими руками

Помогите проекту, поделитесь в соцсетях

  1+

Полезная информация

Многие считают, что для ПОВ нужно использовать особую фурнитуру, но это не так. Для них подойдут консольные комплектующие, перевернутые снизу вверх.

Некоторые утверждают, что для ПОВ лучше использовать заточенную фурнитуру. Эта мысль верна, но, к сожалению, в нашей стране ее практически невозможно найти. А то, что продается, чаще всего имеет низкое качество и высокую цену.

Фурнитура для ПОВ

Учитывая это, с откатной фурнитурой можно самостоятельно создать ПОВ до 400 килограмм. Ширина конструкции будет равна от двух до пяти метров, а масса полотна около двухсот килограмм. В такой ситуации фурнитура будет отвечать за разгибание полок.

Чертежи и схемы

На чертеже следует обозначить размеры всех элементов

В интернете есть много пошаговых инструкций с чертежами для откатных ворот, изготовленных своими руками, но лучше выполнить индивидуальную схему, применимую к конкретным условиям, материалу, пролету.

Сведения, указываемые в чертежах и схемах:

• эскиз расположения столбов, фундамента, створок с привязкой по ширине, высоте;
• укрупненные узлы стыков и соединений;
• размеры всех конструктивных элементов;
• отметки земли, края основания, стоек, верха полотна;
• материалы всех деталей, стоек, рельсов, полотен.

С помощью схемы можно в любой момент сборки уточнить расположение и соотношение элементов, соотнести их размеры, посмотреть, как делать стык. Размеры на чертеже помогают просчитать объем материалов для изготовления ворот, составить поочередный список работ.

Стандартные размеры

Ширине проезда придают большое значение, поэтому расчеты выполняют правильно, чтобы избежать перекосов и не тратить средств на приобретение лишних стройматериалов. Оптимальная ширина не слишком отличается от размера пролета, который они должны закрывать. Например, если ширина 4 м, к этому параметру добавляют еще 200 мм. Для создания противовеса добавляют 1,5 – 1,6 длины пролета.

Популярными являются размеры: 3,0; 3,5; 4,0; 5,0 и 6,0 метров. Максимальная ширина проезда, которая была изготовлена, достигает 12 метров. По высоте нет особых ограничений, но следует учитывать вес конструкции. Масса створки влияет на выбор автоматики, чем мощнее приспособление, тем выше его цена.

Нюансы проектирования

Начинают планирование с подбора подходящей конструкции.

Есть несколько типов откатных систем:

• подвесная;
• консольная;
• выездная.

Первая разновидность самая простая, при этом над пролетом ставят направляющую балку с колесами для передвижения полотна. Такой тип схемы распространения не получил из-за ограничения высоты.

В выездных моделях воротные ролики ездят по швеллеру на земле. Схема надежная, но предполагает регулярную чистку колеи от снега, мусора, наледи.

В консольной системе направляющая крепится на каркасе так, что не ограничивает размер по высоте в пролете, а створка передвигается над землей. Ролики располагают в профиле, который закреплен на самой створке внутри. Для зашивки проектируют профнастил, металл, дерево.

Калитка в откатных воротах

При желании в полотно можно встроить калитку. С одной стороны, это практично, поскольку не нужно каждый раз приводить в движение всю систему. К тому же при частом открывании оборудование может износиться раньше времени.

С другой стороны, возникают некоторые неудобства. Через довольно высокий порог сложно перенести коляску, велосипед, или вы просто можете споткнуться. В работе электропривода предусмотрен режим установки калиточного прохода, которым можно воспользоваться при необходимости.

Простое и функциональное решение — устройство калитки вне конструкции ворот на отдельных опорах. Тогда заходить и выходить можно будет беспрепятственно, а ресурс оборудования не расходуется.

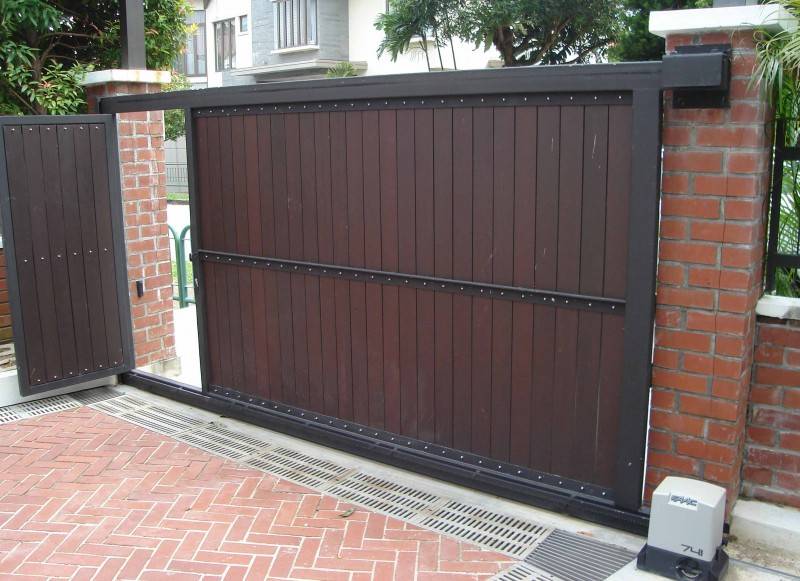

Изготовление откатных ворот

Конструкция и механизм

Все конструкции раздвижных систем являются достаточно простыми. Они состоят из следующих необходимых элементов:

• Щита.
• Рамы, скрытой в бетоне.
• Направляющих и роликовых систем.
• Электропривода.

Как правило, в верхней половине конструкции откатных ворот присутствуют специальные рамы, а на противоположной стороне – верхний и нижний ловители (расположение данных деталей может различаться в зависимости от модели). Что касается роликов, то они в подобных экземплярах располагаются на одинаковом расстоянии в двух местах всей конструкции.

Незамысловатый механизм, необходимый для передвижения створки, представляется электроприводом. Управлять им можно при помощи специальной кнопки или пульта дистанционного управления. Автоматические варианты являются более удобными и простыми в использовании, так как это ощутимо упрощает процесс открытия и закрытия полотна во время плохой погоды.

Рассмотрим детально, какие комплектующие детали присутствуют в автоматических механизмах современных откатных ворот:

Двигатель. Благодаря этой детали привод осуществляет открытие и закрытие створки. Для облегченных и более внушительных по весу конструкций предусмотрена разная мощность привода, которая беспроблемно выдержит возложенную на нее тяжесть. Именно поэтому, приобретая мотор для откатных ворот, необходимо посоветоваться на тему мощности с профессионалом. Редуктор. Профессионалы советуют покупать особые червячные варианты. Они обеспечат воротам долгий и беспроблемный срок службы

С такой деталью механизм ворот будет более прочным и износостойким.

• Электрические концевые переключатели. В данном случае лучше отдавать предпочтение магнитным деталям – они выполняют свои основные функции практически в любых климатических условиях.
• Блок управления. Этот составляющий элемент не имеет сложных и хитрых функций, но со стандартными операциями, позволяющими легко пользоваться механизмом, справляются без проблем.

Что касается необходимой фурнитуры, то к ней относятся следующие важные детали:

• Направляющий профиль. Без данной детали невозможно передвижение створки для открытия или закрытия.
• Зубчатая рейка. Специалисты рекомендуют приобретать для откатных ворот исключительно оцинкованные металлические рейки. Они устанавливаются вдоль воротины, но при этом между шестерней и рейкой должно оставаться расстояние в 1-1,5 мм.

• Роликовые каретки. Как правило, в наборе идут две штуки. Изготавливаются такие элементы из надежного металла или полимерных материалов.
• Поддерживающие ролики. Эти элементы устанавливаются в верхней части. Они необходимы для того, чтобы предотвратить раскачку ворот.
• Улавливатель. Данная деталь нужна для надежной нижней фиксации накатного концевого ролика. С помощью улавливателя створка фиксируется и разгружается.

• Улавливатели створки на верхнем участке.
• Концевой ролик. Этот элемент устанавливается вместе с направляющей и заглушкой из металла.
• Резиновые заглушки. Такие детали защищают направляющую балку от неблагоприятных погодных условий, загрязнений и прочих аналогичных проблем.
• Фотоэлементы (по-другому – датчики). Эти предметы необходимы для обеспечения безопасной работы всей откатной системы. Именно они не дают створкам закрываться в момент, когда неподалеку от них находится автотранспорт или любой другой объект. В зависимости от технических характеристик данные приспособления могут действовать на дальность от 10 до 20 и более метров.

• Подшипник. Для откатных систем подойдут такие типы подшипников:
  1. 301 (открытый).
  2. 60201 (закрытый при помощи металлической шайбы с одной стороны).
  3. 80301 (закрыт шайбой из металла с обеих сторон).
  4. 180301 (закрыт резиновыми заглушками с двух сторон).

• Специальная антивандальная конструкция (короб).
• Сигнальная лампа с ракетой и антенной. Такие элементы зачастую имеют режим мигания, чем привлекают к себе много внимания. Недорогие сигнальные лампы сегодня производят такие бренды как Came, DoorHan, AN-Motors, Nice.
• Дополнительная защита от снега.
• Щетка. Данная вставка необходима для обрамления калиточной панели. Как правило, она используется в комплексе с плоским порожком.

Для всех откатных систем существует два главных правила и принципа работы:

• Оптимальный баланс движущейся створки. Любые усилия при открытии и закрытии конструкции должна быть исключены.
• Верный набор элементов фурнитуры. Это касается как движущихся, так и статичных деталей.

Как сделать консольные откатные ворота
